Fig. 261: Installing Shield - Supercharged
Courtesy of FORD MOTOR CO.

11. Lower the vehicle.

12. Install the fan blade, clutch and shroud. For additional information, refer to ENGINE

COOLING .

13. Install the supercharger drive belt. For additional information, refer to ACCESSORY

DRIVE - F150 PICKUP .

CRANKSHAFT FRONT SEAL

Special Tool(s)



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 262: Identifying Special Tools (1 Of 2)
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

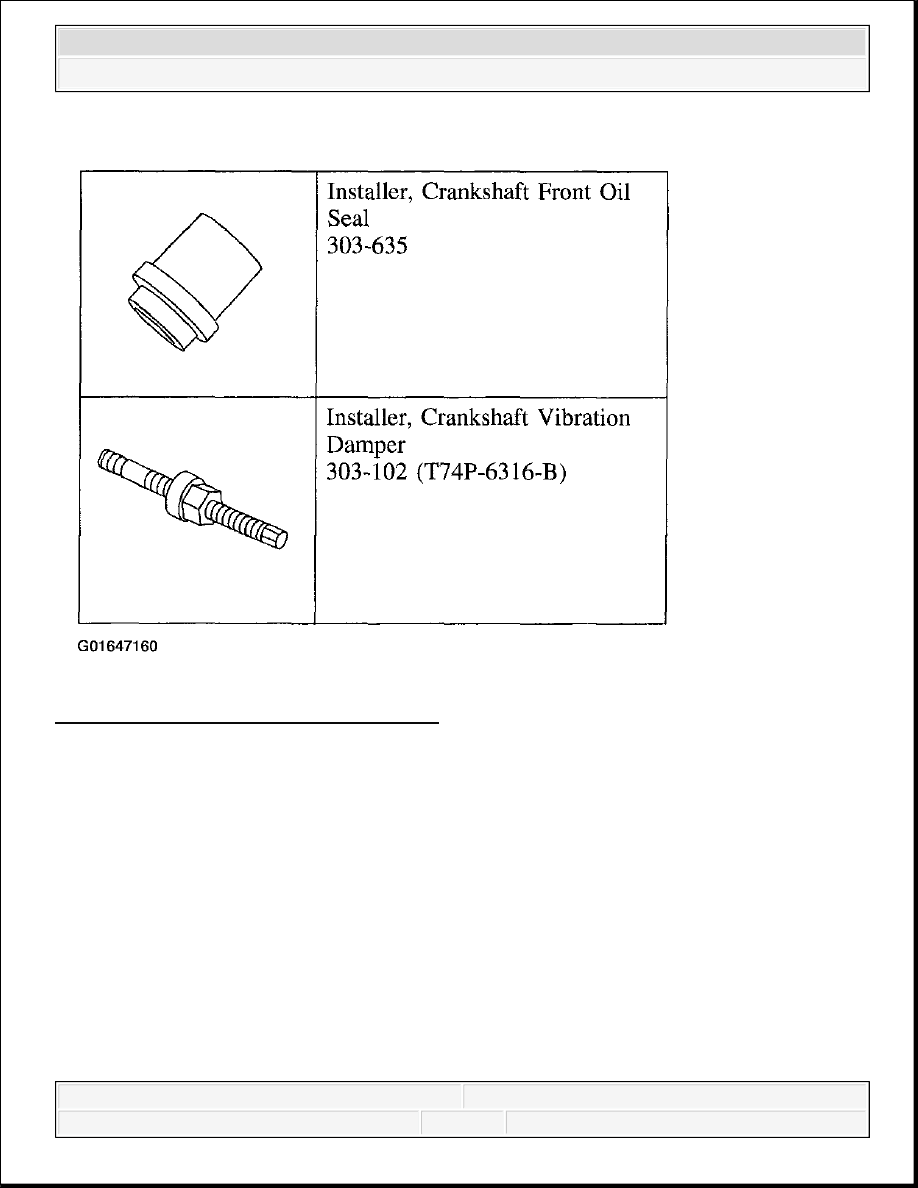

Fig. 263: Identifying Special Tools (2 Of 2)
Courtesy of FORD MOTOR CO.

Material



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

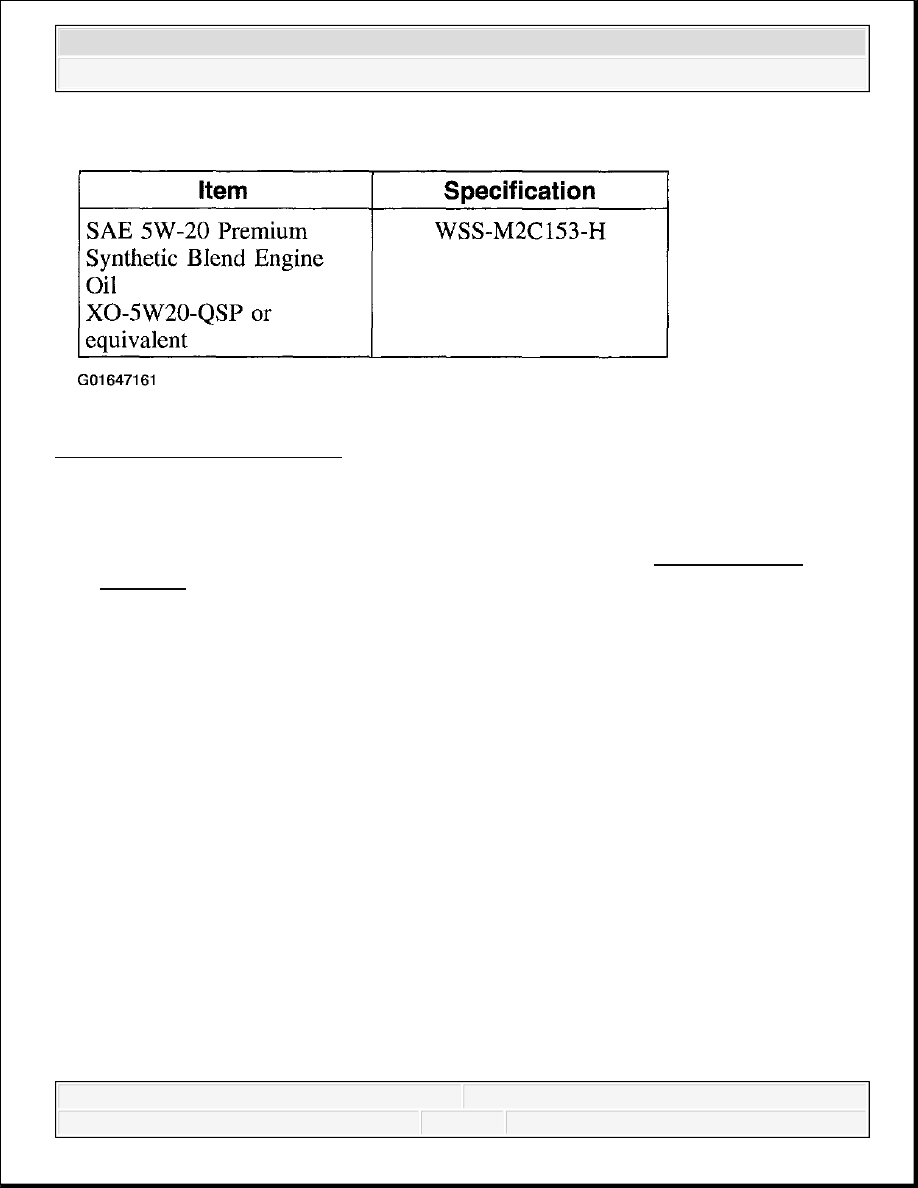

Fig. 264: Material Specification
Courtesy of FORD MOTOR CO.

Removal

1. Remove the crankshaft pulley. For additional information, refer to CRANKSHAFT

PULLEY .

2. Using the special tool, remove the crankshaft front oil seal.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
