Ford F150 Pickup. Instruction - part 834

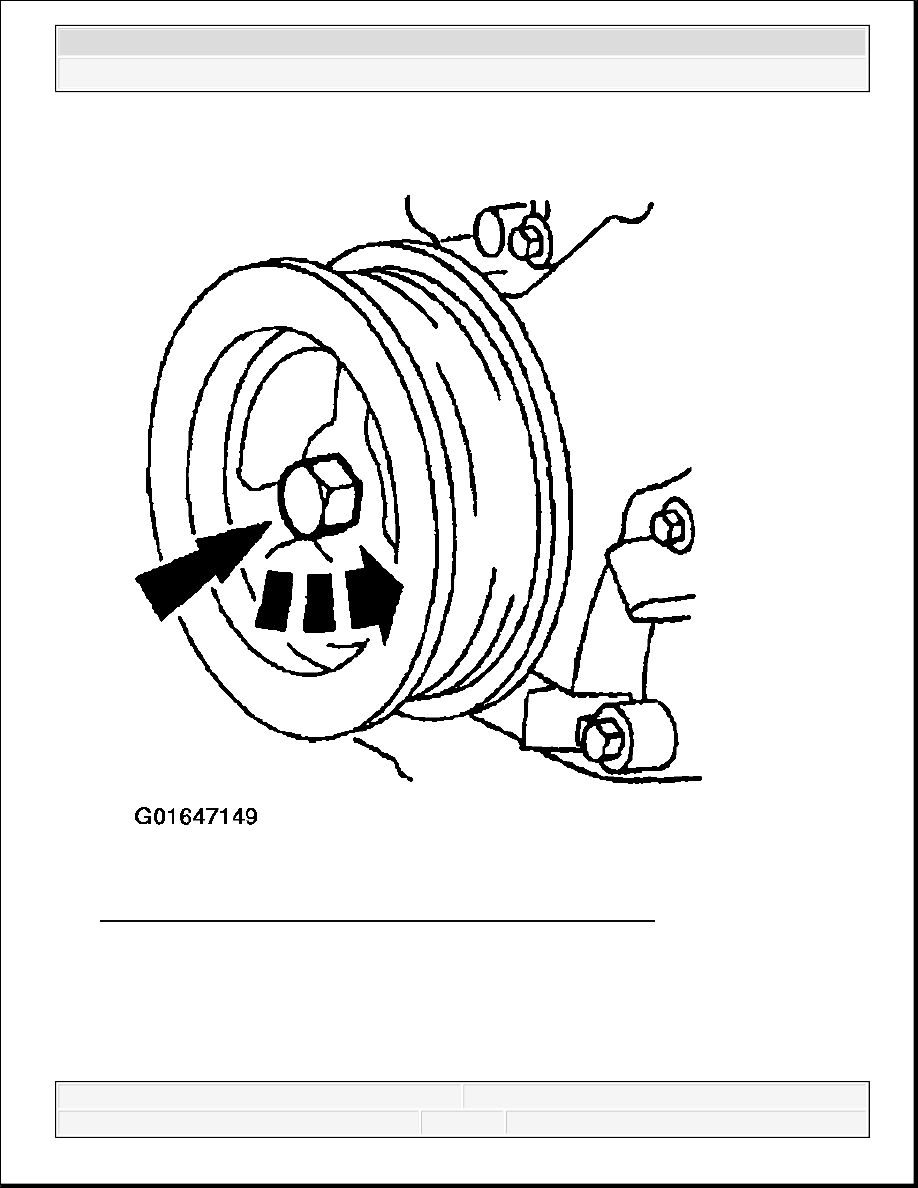

Fig. 249: Installing Special Tool
Courtesy of FORD MOTOR CO.

9. Remove the accessory drive belt. For additional information, refer to ACCESSORY

DRIVE - F150 PICKUP .

NOTE:

The auxiliary supercharger pulley has left-hand threads.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 250: Removing Pulley & Brace Assembly - Supercharged
Courtesy of FORD MOTOR CO.

10. Remove the pulley and brace assembly.

11. Remove the supercharger pulley adapter.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 251: Removing Supercharger Pulley Adapter - Supercharged
Courtesy of FORD MOTOR CO.

12. Remove and discard the bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 252: Removing Supercharger Pulley Bolt - Supercharged
Courtesy of FORD MOTOR CO.

13. Using the special tool, remove the crankshaft pulley.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
