Fig. 123: Installing Generator Upper Mounting Bracket - 5.4L
Courtesy of FORD MOTOR CO.

8. Rotate the belt tensioner clockwise and install the drive belt. Refer to the decal on the

radiator upper air deflector for belt routing.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 124: Rotating Belt Tensioner Clockwise - 5.4L
Courtesy of FORD MOTOR CO.

9. Connect the eight fuel injector electrical connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

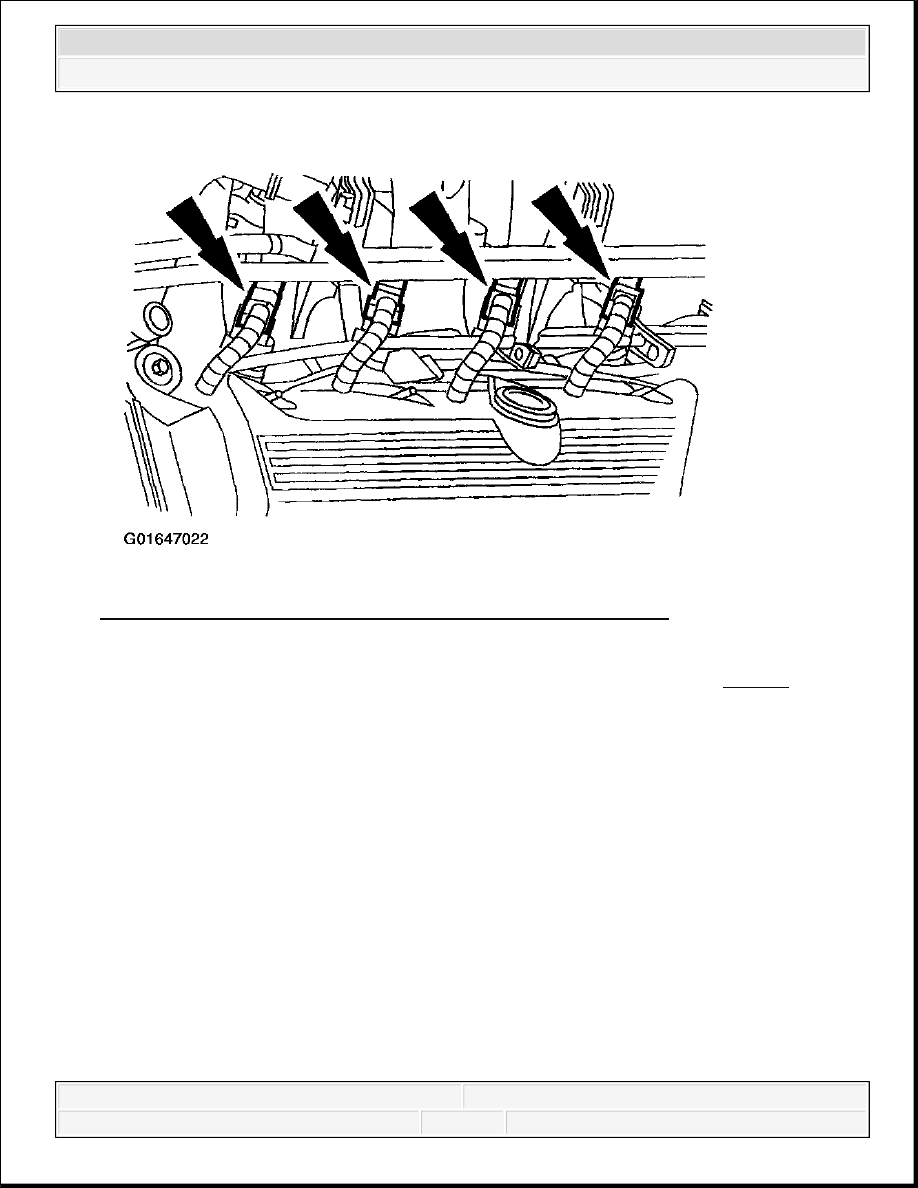

Fig. 125: Connecting Fuel Injector Electrical Connectors - 5.4L
Courtesy of FORD MOTOR CO.

10. Install and connect eight ignition coils. For additional information, refer to COILS .

11. Install the power steering reservoir upper mounting bracket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

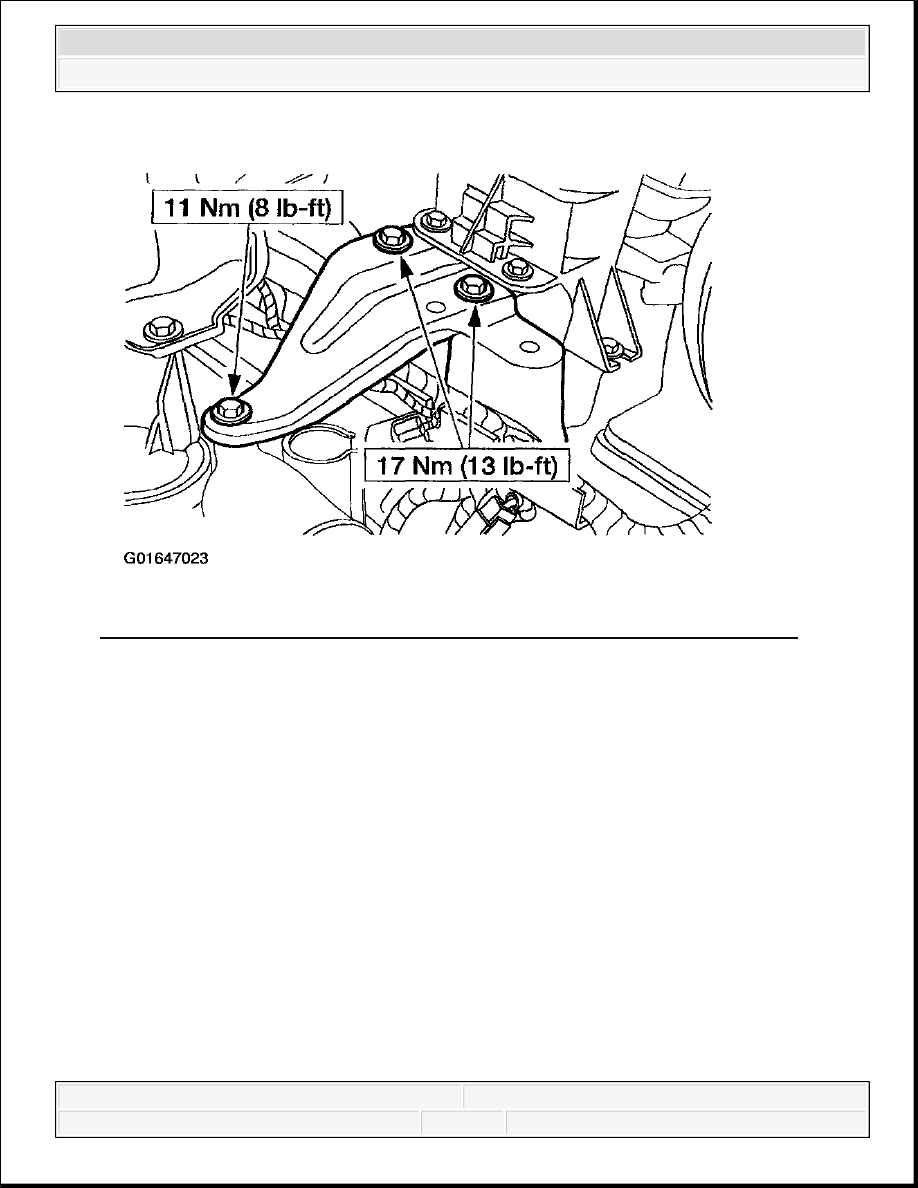

Fig. 126: Installing Power Steering Reservoir Upper Mounting Bracket - 5.4L
Courtesy of FORD MOTOR CO.

12. Install a new intake manifold-to-throttle body adapter gasket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
