Ford F150 Pickup. Instruction - part 795





Fig. 96: Disconnecting Evaporative Emission Canister Purge Valve Hose - 5.4L
Courtesy of FORD MOTOR CO.

10. Disconnect the Exhaust Gas Recirculation (EGR) valve vacuum hose and the main vacuum

harness.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 97: Disconnecting EGR Valve Vacuum Hose & Main Vacuum Harness - 5.4L
Courtesy of FORD MOTOR CO.

11. Remove the Idle Air Control (IAC) valve fresh air tube.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 98: Removing IAC Valve Fresh Air Tube - 5.4L
Courtesy of FORD MOTOR CO.

12. Disconnect the IAC electrical connector.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

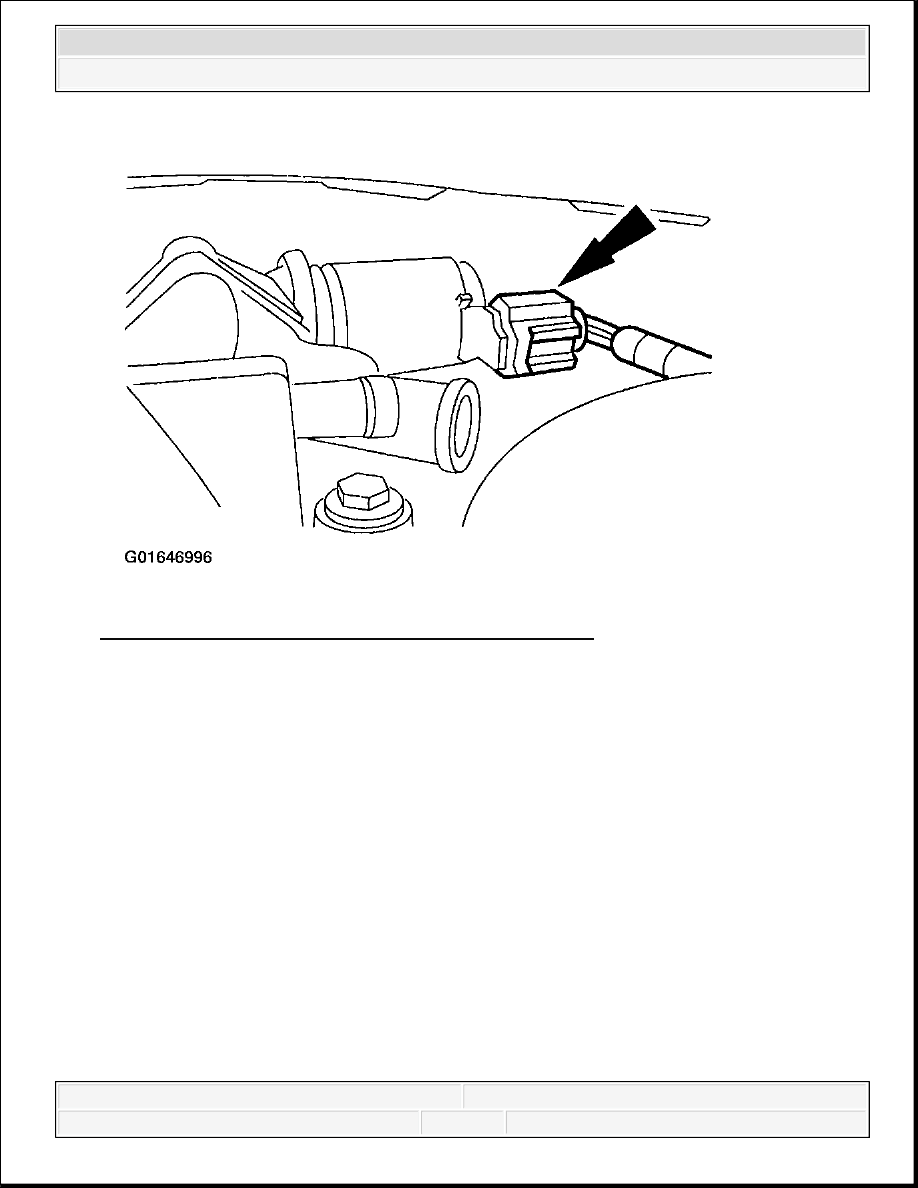

Fig. 99: Disconnecting IAC Electrical Connector - 5.4L
Courtesy of FORD MOTOR CO.

13. Disconnect the throttle position sensor electrical connector and the EGR vacuum regulator

solenoid electrical and vacuum connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
