Ford F150 Pickup. Instruction - part 695





TORQUE SPECIFICATIONS

TORQUE SPECIFICATIONS

WIRING DIAGRAMS

For starting system wiring diagrams, see STARTING/CHARGING in SYSTEM WIRING DIAGRAMS
article in ELECTRICAL.

For power distribution system wiring diagrams, see POWER DISTRIBUTION in SYSTEM WIRING
DIAGRAMS article in ELECTRICAL.

Maximum Load

800 Amps

No Load

60-80 Amps

Starter Circuit Voltage Drop (MAX)

.5 Volt

Application

Ft. Lbs. (N.m)

Digital Transmission Range Instruction Lever Shaft Outer Nut (4R70W Trnansmission)

(1)

22-26 (30-35)

Starter Motor Ground Cable Nut

17 (23)

Starter Motor Mounting Bolts

18 (25)

INCH Lbs. (N.m)

Digital Transmission Range Sensor Bolts (4R70W) Transmission

62-89 (7-10)

Digital Transmission Range Sensor Bolts (4R100) Transmission

80 (9)

Starter Solenoid Terminal Nut

106 (12)

Starter Relay Bolts

71 (8)

Starter Relay Terminal Nuts

53 (6)

(1)

Install a new instruction lever shaft outer nut.



2003 Ford Pickup F150

2003 STARTING & CHARGING SYSTEMS Starters - F150 Pickup



2003 ELECTRICAL

Connector Views - F150 Pickup

CONNECTOR VIEWS

Fig. 1: Identifying Connector C100, C101, C102a, C102b, C102c & C103
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ELECTRICAL Connector Views - F150 Pickup





2003 Ford Pickup F150

2003 ELECTRICAL Connector Views - F150 Pickup



Fig. 2: Identifying Connector C106, C107, C108 & C109
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ELECTRICAL Connector Views - F150 Pickup

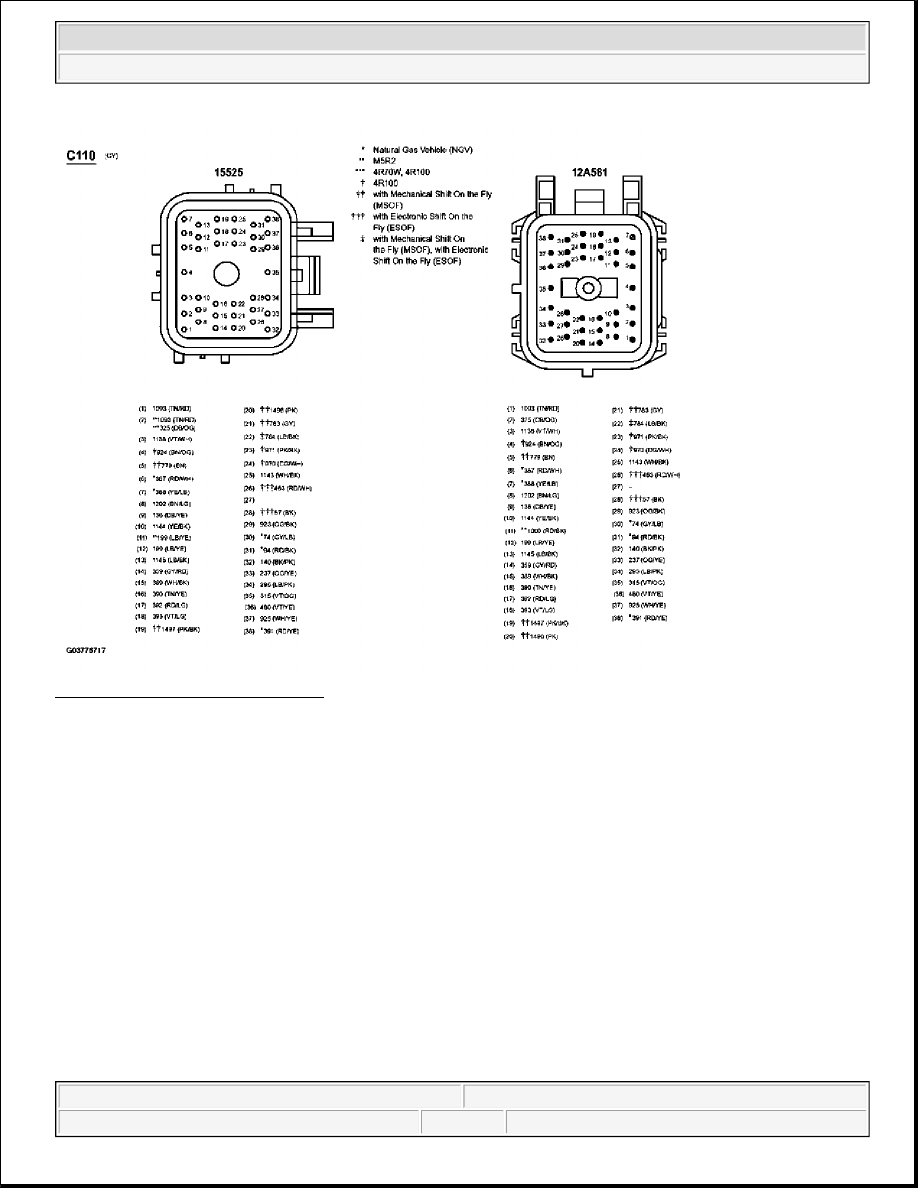

Fig. 3: Identifying Connector C110
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ELECTRICAL Connector Views - F150 Pickup
