Размеры буксировочного оборудования

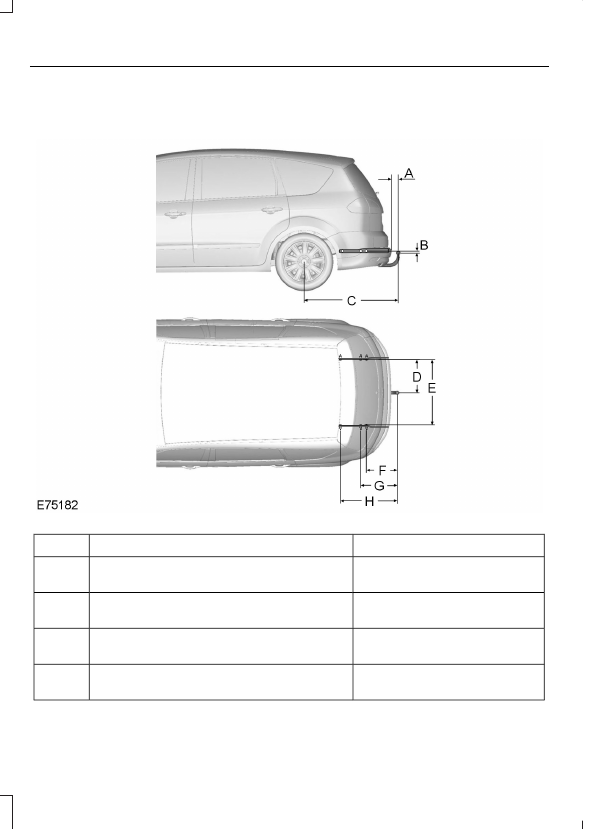

S-MAX

Размер в мм (дюймах)

Описание размеров

Пункт

102 (4)

Бампер - конец шаровой опоры буксир-
ного устройства

A

16 (0,63)

Точка крепления - центр шаровой опоры
буксирного устройства

B

1 079 (42,48)

Центр колеса - центр шаровой опоры
буксирного устройства

C

438 (17,2)

Центр шаровой опоры буксирного
устройства - лонжерон

D

254

Заправочные объемы и технические характеристики

Размер в мм (дюймах)

Описание размеров

Пункт

876 (34,5)

Расстояние между внутренними сторо-
нами лонжеронов

E

363 (14,29)

Центр шаровой опоры буксирного
устройства - центральная точка креп-
ления №1

F

424 (16,69)

Центр шаровой опоры буксирного
устройства - центральная точка креп-
ления №2

G

636 (25,04)

Центр шаровой опоры буксирного
устройства - центральная точка креп-
ления №3

H

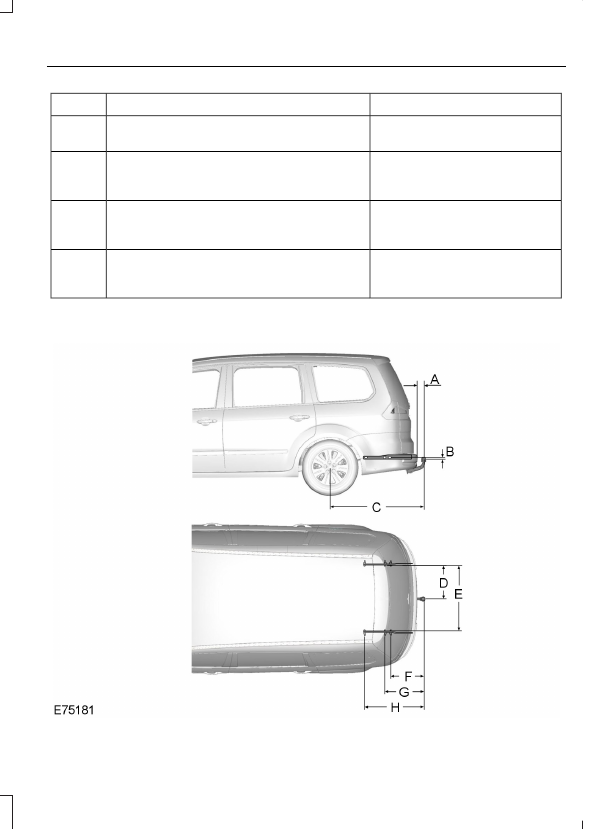

Galaxy

255

Заправочные объемы и технические характеристики

Размер в мм (дюймах)

Описание размеров

Пункт

101 (3,98)

Бампер - конец шаровой опоры буксир-
ного устройства

A

16 (0,63)

Точка крепления - центр шаровой опоры
буксирного устройства

B

1128 (44,41)

Центр колеса - центр шаровой опоры
буксирного устройства

C

438 (17,2)

Центр шаровой опоры буксирного
устройства - лонжерон

D

876 (34,5)

Расстояние между внутренними сторо-
нами лонжеронов

E

412 (16,22)

Центр шаровой опоры буксирного
устройства - центральная точка креп-
ления №1

F

473 (18,62)

Центр шаровой опоры буксирного
устройства - центральная точка креп-
ления №2

G

685 (26,97)

Центр шаровой опоры буксирного
устройства - центральная точка креп-
ления №3

H

256

Заправочные объемы и технические характеристики

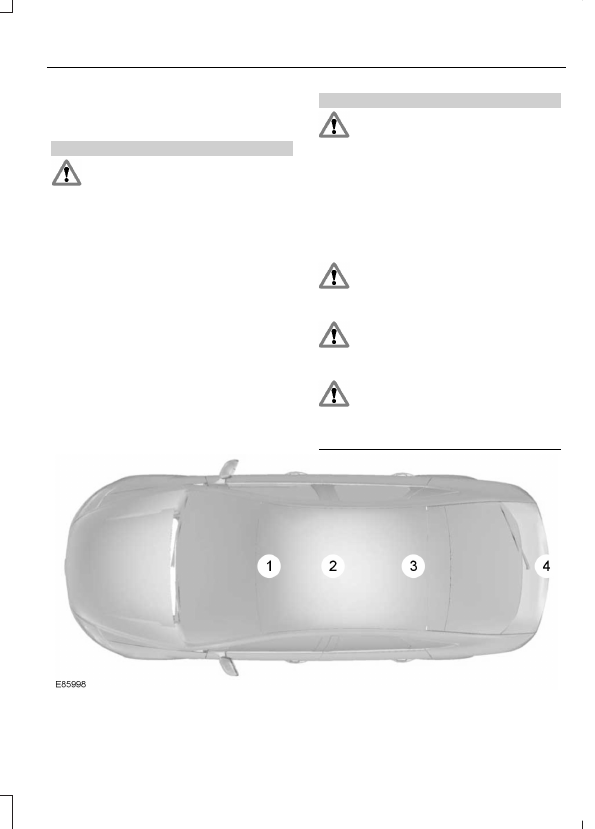

ЭЛЕКТРОМАГНИТНАЯ
СОВМЕСТИМОСТЬ

ПРЕДУПРЕЖДЕНИЯ

Ваш автомобиль протестирован
и сертифицирован на
соответствие нормам

электромагнитной совместимости
(72/245/EEC, нормы UN ECE10 или
другие соответствующие местные
требования). Вы несёте полную
ответственность за соответствие
установленного вами дополнительного
оборудования автомобиля требованиям
местного законодательства Доверяйте
установку любого дополнительного
оборудования персоналу,
обладающему соответствующей
квалификацией.

ПРЕДУПРЕЖДЕНИЯ

Передатчики, работающие на
радиочастотах (РЧ) (например,
сотовые телефоны, любительские

радиопередатчики), могут быть
установлены на ваш автомобиль только
в том случае, если они соответствуют
параметрам, указанным в следующей
таблице. Для их установки и
использования не требуется
выполнение специальных условий или
проведение каких-либо мероприятий.

Не устанавливайте передатчики,
микрофоны, громкоговорители
или иные устройства в зоне

раскрытия подушек безопасности.

Не крепите кабели антенны к
проводке автомобиля,
топливопроводам или

трубопроводам тормозной системы.

Антенна и кабели питания должны
устанавливаться на расстоянии
не менее 10 см (4 дюймов) от

любых электронных блоков и подушек
безопасности.
