Ford b-max. СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ

ПРЕДУПРЕЖДЕНИЯ

Датчики являются только вспомогательным средством для обнаружения некоторых

предметов при движении вперед или назад на небольших скоростях. Система регулирования движения, сложные погодные условия или внешний двигатель или вентилятор могут уменьшить быстродействие датчиков или вызвать их ложное срабатывание. Чтобы избежать травм, необходимо изучить информацию данного раздела об ограничениях системы.

ПРЕДУПРЕЖДЕНИЯ

Система помощи при парковке может не предотвратить столкновения с небольшими или

движущимися близко к поверхности земли предметами. Система помощи при парковке генерирует звуковые предупредительные сигналы при обнаружении крупных объектов, что помогает избежать повреждений автомобиля. Во избежание травм необходимо проявлять осторожность при использовании системы помощи при парковке.

Примечание: Дополнительное оборудование в ряде случаев может вызвать снижение быстродействия или ложные срабатывания. Например, большое сцепное устройство или багажник для велосипедов или досок для серфинга.

Примечание: Во избежание снижения быстродействия или ложных срабатываний датчики системы помощи при парковке следует содержать в чистоте, не допуская их перекрытия снегом или льдом. Не очищайте датчики с помощью острых предметов.

Примечание: Нарушение регулировки датчиков системы помощи при парковке в результате повреждения бампера автомобиля может привести к снижению их быстродействия или ложным срабатываниям системы.

Система помощи при парковке генерирует звуковые предупредительные сигналы и уменьшает громкость воспроизведения радиоприемника при обнаружении крупных объектов на расстоянии, ограничиваемом бамперами автомобиля.

Примечание: Когда крупный предмет оказывается за пределами области, сканируемой системой помощи при парковке, снова устанавливается прежняя громкость воспроизведения звука радиоприемника.

Система задних датчиков

Датчики заднего модуля системы помощи при парковке автоматически включаются, если при скорости автомобиля меньше 3 миль/ч (5 км/ч) рычаг селектора коробки передач устанавливается в положение R (задний ход). При дальнейшем приближении автомобиля к крупным предметам интервал между звуковыми предупредительными сигналами уменьшается. Когда предмет оказывается на расстоянии меньше 12 дюймов (30 см) от центра заднего бампера автомобиля, звуковой предупредительный сигнал становится непрерывным. Если предмет находится на расстоянии больше 12 дюймов (30 см) от краев заднего бампера автомобиля, звуковой предупредительный сигнал генерируется в течение 3 секунд. Если предмет находится на расстоянии меньше 12 дюймов (30 см) сбоку заднего бампера автомобиля, звуковой предупредительный сигнал становится непрерывным.

A Зона действия датчика заднего модуля системы помощи при парковке составляет до 72 дюймов (183 см) от центра заднего бампера автомобиля. В области внешних углов бампера зона действия меньше.

Выведите рычаг селектора коробки передач из положения R (задний ход) или отключите систему помощи при парковке нажатием соответствующей кнопки. При возникновении в системе неисправности на информационном дисплее появится предупреждающее сообщение и включить систему невозможно.

Система передних и задних датчиков

Передние и задние датчики системы помощи при парковке автоматически включаются, если рычаг селектора коробки передач устанавливается в положение R (задний ход), D (движение вперед) или L (понижающая передача) при движении автомобиля со скоростью, не превышающей 7 миль/ч (12 км/ч).

Система обнаруживает крупные предметы, если рычаг селектора коробки передач устанавливается в положение R (задний ход) и

автомобиль приближается к предмету со скоростью, не превышающей 3 миль/ч (5 км/ч)
автомобиль неподвижен, а движущийся объект приближается к нему сзади со скоростью, не превышающей 3 миль/ч (5 км/ч)
и автомобиль движется со скоростью не выше 5 км/ч (3 миль/ч), но движущийся объект приближается к автомобилю сзади на скорости не выше 5 км/ч (3 миль/ч).

A Зона действия переднего датчика системы помощи при парковке составляет до 31 дюйма (80 см) от центра переднего бампера автомобиля и до 14 дюймов (35 см) от краев переднего бампера автомобиля. Зона действия датчика заднего модуля системы помощи при

парковке составляет до 72 дюймов (183 см) от центра заднего бампера автомобиля. В области внешних углов бампера зона действия меньше.

Звуковые предупредительные сигналы генерируются при нахождении крупных предметов в зоне действия датчиков любого бампера по следующей схеме:
При обнаружении крупных предметов вблизи переднего бампера автомобиля в зоне действия датчиков вы услышите звуковой сигнал высокой тональности из передних динамиков аудиосистемы. При дальнейшем приближении автомобиля к крупным предметам интервал между звуковыми предупредительными сигналами уменьшается.
При обнаружении крупных предметов вблизи заднего бампера автомобиля в зоне действия датчиков вы услышите звуковой сигнал низкой тональности из задних динамиков аудиосистемы. При дальнейшем приближении автомобиля к крупным предметам интервал между звуковыми предупредительными сигналами уменьшается.
Система помощи при парковке при подаче звуковых предупредительных сигналов отдает приоритет крупным предметам, расположенным ближе всего к переднему или заднему бамперу вашего автомобиля. Например, если одновременно вблизи переднего бампера

автомобиля находится предмет размером 24 дюйма (60 см), а вблизи заднего бампера — предмет размером 16 дюймов (40 см), то вы услышите низкотональный сигнал из задних динамиков аудиосистемы.
Вы услышите звуковые предупредительные сигналы попеременно из передних и задних динамиков аудиосистемы, если вблизи переднего и заднего бамперов присутствуют крупные предметы размером менее 12 дюймов (30 см).
Если предмет находится на расстоянии больше 12 дюймов (30 см) от краев бампера автомобиля, звуковой предупредительный сигнал генерируется в течение 3 секунд. Если предмет находится на расстоянии меньше 12 дюймов (30 см) от краев бампера автомобиля, звуковой предупредительный сигнал становится непрерывным.

Выведите рычаг селектора коробки передач из положения R (задний ход), D (движение вперед), L (понижающая передача), или начните движение, чтобы отъехать от крупных предметов, или отключите систему помощи при парковке нажатием соответствующей кнопки. Схему расположения элементов см. в: См. Быстрый обзор (стр. 12).

При обнаружении неисправности в системе на информационном дисплее появится предупреждающее сообщение; одновременно будет заблокирован переключатель системы помощи при парковке.

КАМЕРА ЗАДНЕГО ВИДА

ПРЕДУПРЕЖДЕНИЯ

Работа камеры может зависеть от температуры наружного воздуха, состояния автомобиля и дороги.

138

ПРЕДУПРЕЖДЕНИЯ

Расстояния, отображаемые на дисплее, могут отличаться от фактических расстояний.

Не помещайте напротив камеры никакие предметы.

Камера находится на задней поднимающейся двери рядом с ручкой.

Включение камеры заднего вида

ПРЕДУПРЕЖДЕНИЕ

Камера может не обнаружить объекты, находящиеся близко к автомобилю.

Включите зажигание и аудиоблок.

Нажмите на выключатель системы помощи при парковке на панели приборов или переведите рычаг переключения передач в положение R (задний ход).

На экране появится изображение.

При включении системы загорается лампа в выключателе.

Корректная работа камеры может быть нарушена в следующих условиях:
Темные зоны.
Интенсивный свет.
Быстрый рост или уменьшение наружной температуры.
Намокание камеры, например, под действием дождя или высокой влажности.
Блокировка поля обзора камеры, например, грязью.

Использование дисплея

ПРЕДУПРЕЖДЕНИЯ

Препятствия, расположенные выше камеры, не отображаются.

Если необходимо, осмотрите участок позади автомобиля.

Отметки служат только для справки; они рассчитываются, исходя из предположения, что

автомобиль максимально загружен и находится на ровной горизонтальной поверхности.

Линии показывают расстояние от внешнего края передней шины плюс 51 мм (2 дюйма) и от заднего бампера.

139

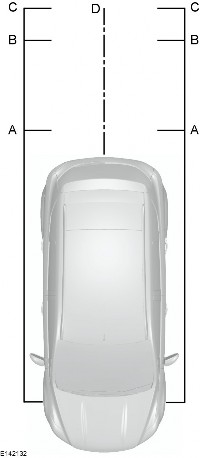

С Зеленого цвета — при расстоянии 0,6-0,9 м (24-35 дюймов)

D Черный — ось предполагаемой траектории движения автомобиля
1. Красного цвета — до расстояния 0,3 м (12 дюймов)
2. Желтого цвета — при расстоянии 0,3-0,6 м (12-24 дюйма)
Примечание: Расстояние, при котором отображается линия зеленого цвета, увеличено с 0,9 м (35 дюймов) до 3,2 м

(126 дюймов).

Примечание: При заднем ходе автомобиля с прицепом линии на экране не показываются. Камера показывает направление движения автомобиля, а не прицепа.

Выключение камеры заднего вида

Примечание: Система выключится автоматически, когда скорость автомобиля достигнет приблизительно 12 км/ч (7 миль/ч).

Нажмите выключатель системы помощи при парковке на панели приборов. За сведениями о расположении элементов: См. Быстрый обзор (стр. 12).

Автомобили с системой помощи при парковке

На дисплее также отобразится цветная отметка расстояния. Это обозначение расстояния от заднего бампера до обнаруженного препятствия.

Цвета несут следующую информацию:
- Зеленый — при расстоянии 0,6-1,8 м (24-71 дюйма).
- Желтый — при расстоянии 0,3-0,6 м (12-24 дюйма).
- Красный— при расстоянии не более 0,3 м (12 дюймов).

  ПРЕДУПРЕЖДЕНИЕ

  Система не снимает с водителя обязательств быть внимательным и осторожным за рулем.

  Система круиз-контроля позволяет вам управлять скоростью автомобиля при помощи кнопок, вынесенных на рулевое колесо. Функция круиз-контроля доступна при скорости, превышающей примерно 30 км/ч (20 миль/ч).
