Снятие и установка генератора Ford Focus
Снятие
ВНИМАНИЕ, Топливная система после выключения зажигания в течение продолжительного времени остается под давлением. Перед началом выполнения любого ремонта следует сбросить давление топлива. Неследование этим указаниям в результате может привести к травматическим последствиям. Сбросьте давление в топливной системе. Снимите ремень привода аксессуаров. Опустите автомобиль. Выверните болт крепления расширительного бачка системы охлаждения (рис. 7.10).

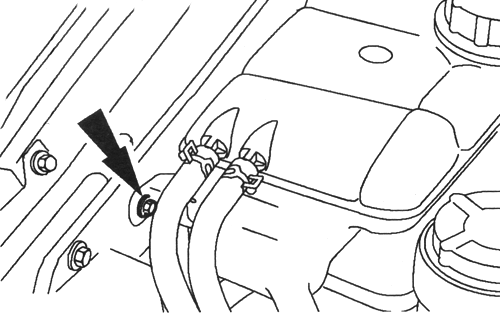

Рис. 7.10. Болты крепления расширительного бачка системы охлаждения
Высвободите расширительный бачок системы охлаждения из зажима и закрепите его в стороне (рис. 7.11). Отсоедините бачок рабочей жидкости усилителя рулевого управления и закрепите его в стороне Рассоедините и отсоедините жгут электропроводки двигателя и закрепите его в стороне (рис. 7.12).

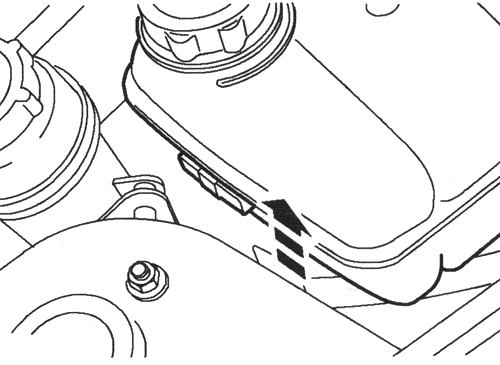

Рис. 7.11. Снятие расширительного бачка системы охлаждения

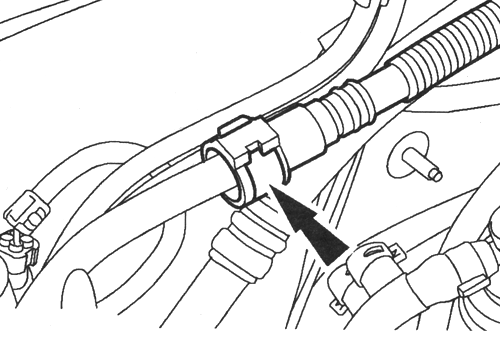

Рис. 7.12. Отсоединение жгута электропроводки двигателя
Отсоедините провод заземления (рис. 7.13).

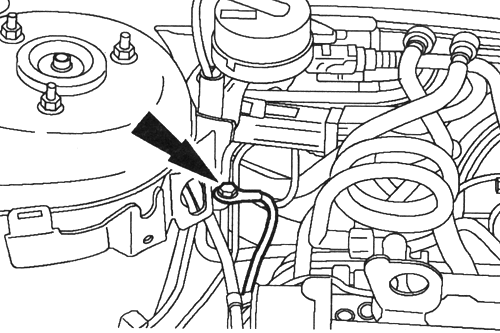

Рис. 7.13. Отсоединение провода заземления
Рассоедините штекерный разъем и отсоедините клапан очистки угольного фильтра системы контроля над парами топлива (рис. 7.14).

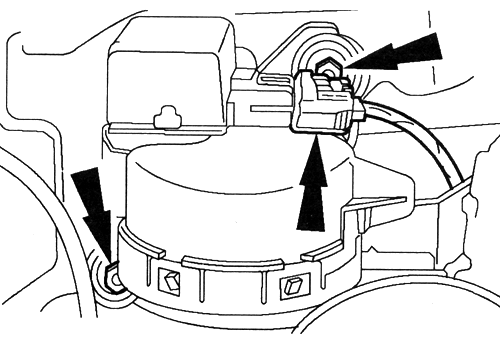

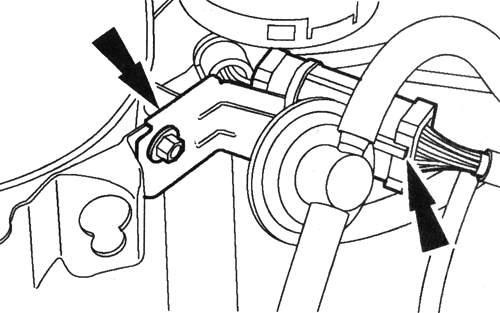

Рис. 7.14. Отсоединение клапана очистки угольного фильтра системы контроля над парами топлива
Отсоедините вакуумные магистрали от клапана очистки угольного фильтра системы контроля над парами топлива (рис. 7.15).

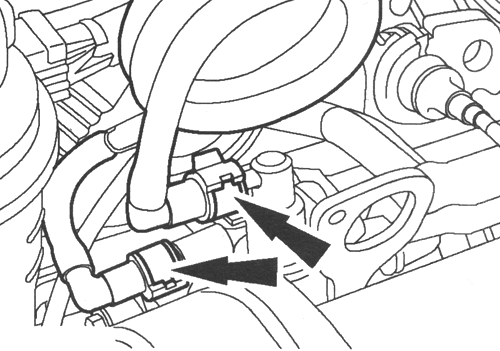

Рис. 7.15. Отсоединение вакуумных магистралей от клапана очистки угольного фильтра
Отсоедините вакуумную магистраль угольного фильтра и снимите клапан очистки угольного фильтра системы контроля над парами топлива (рис. 7.16).
Рис. 7.16. Отсоединение вакуумных магистралей угольного фильтра
Рассоедините штекерный разъем датчика температуры головки цилиндров. Закройте генератор безворсовым материалом, чтобы предотвратить его загрязнение. ПРИМЕЧАНИЕ. Соединения питающих топливопроводов окрашены в белыйцвет или распознаются по белому ободку. Соединения возвратныхтопливопроводов окрашены в красный цвет или распознаются по красномуободку. Отсоедините питающий и возвратные топливопроводы от регулятора давления топлива. Отсоедините провод заземления (рис. 7.17). Отметьте положение опоры двигателя. Выверните болты крепления передний опоры двигателя.

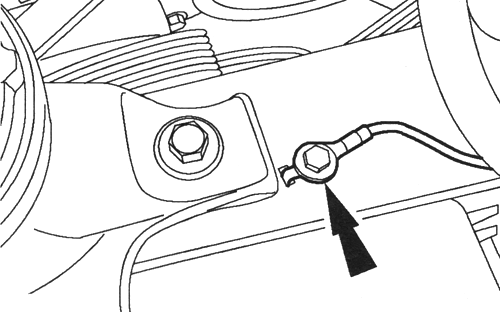

Рис. 7.17. Отсоединение провода заземления
Сдвиньте двигатель в направлении передка автомобиля и установите один из болтов крепления на место в отверстие под задний болт, чтобы предотвратить перемещение двигателя назад. Рассоедините штекерные разъемы генератора (рис. 7.18).
Рис. 7.18. Отсоединение штекерных разъемов генератора
Снимите защитный колпачок (при наличии) Выверните болт крепления генератора (рис. 7.19).

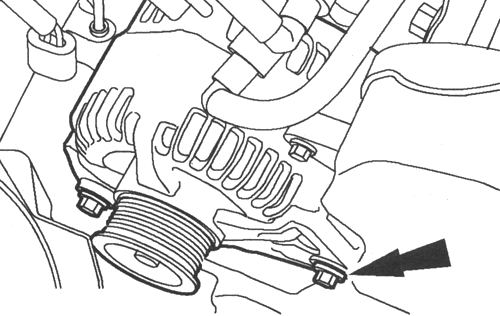

Рис. 7.19. Болт крепления генератора
Болт следует полностью высвободить из кронштейна, хотя на этой стадии болт вывернуть невозможно. Полностью выверните болт крепления генератора. Снимите генератор (рис. 7.20).

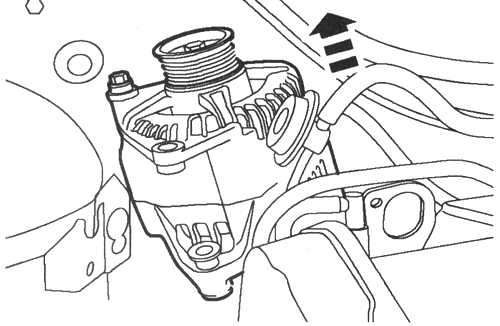

Рис. 7.20. Снятие генератора
Установка
Установите элементы на место, действуя в обратной последовательности Выполните процедуру инициализации электродвигателей стеклоподъемников дверей.
