Снятие и установка троса стояночного тормоза Ford Focus

 Снятие

  Снимите консоль пола.

  Отпустите стояночный тормоз.

  Отпустите гайку регулировки троса стояночного троса до конца резьбы.

  Снимите зажим.

  Отпустите регулировочную гайку.

  Снимите задние колеса в сборе с шинами.

  Зафиксируйте выпускную трубу.

  Отсоедините выпускную трубу в сборе с глушителем (рис. 6.51).

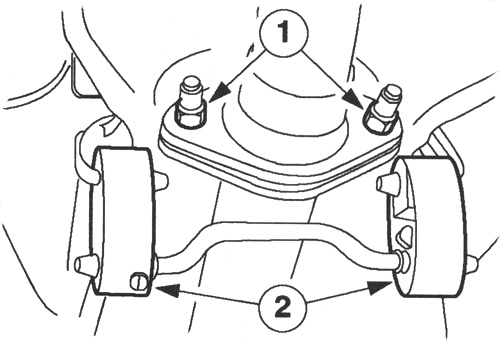

Рис. 6.51. Отсоединение выпускной трубы в сборе

с глушителем

  Отверните гайки и отбракуйте их за дальнейшей ненадоб­ностью.

  Освободите подвесные опоры.

  Отсоедините центральную подвесную опору (рис. 6.52).

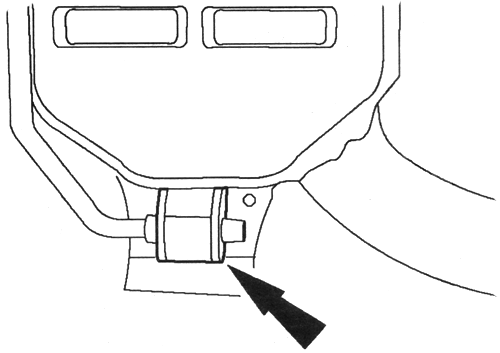

Рис. 6.52. Отсоединение центральной подвесной опоры

  Снимите центральный теплозащитный экран системы выпуска (рис. 6.53).

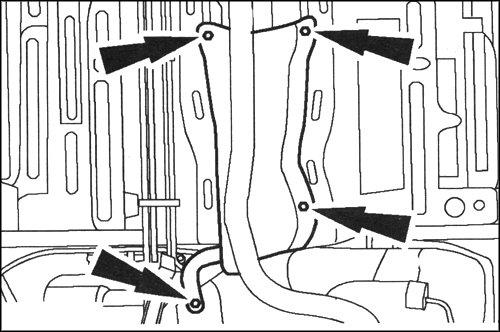

Рис. 6.53. Снятие центрального теплозащитного экрана системы выпуска

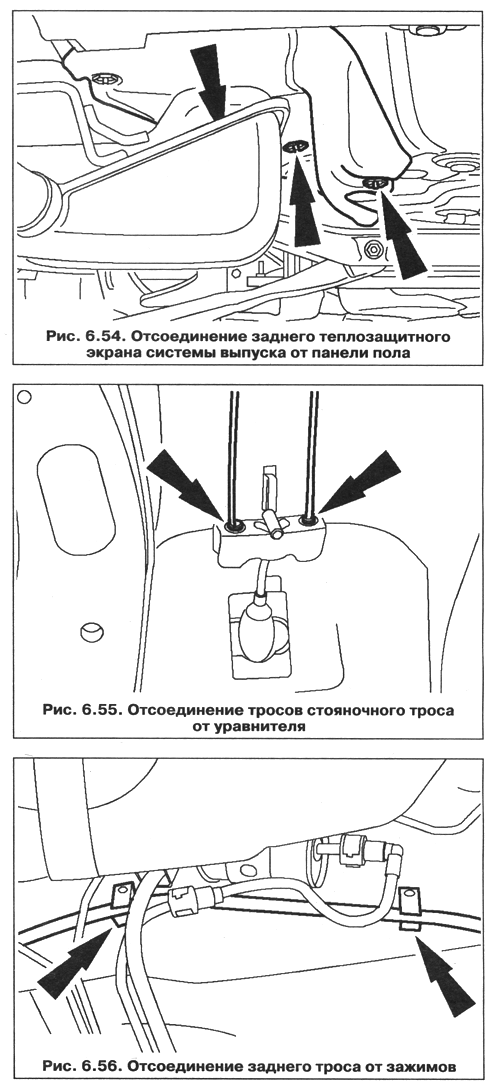

  Отсоедините задний теплозащитный экран системы выпуска от панели пола (рис. 6.54).

  Отсоедините тросы стояночного троса от уравнителя (рис. 6.55).

  Разверните трос на 90 градусов.

ПРИМЕЧАНИЕ, Дпя указания мест установки зажимов на оболочке троса

имеются отметки и втулки. Для об­легчения установки отметьте положениезажимов на наружной оболочке троса.

  Отсоедините задний трос от зажимов (с обеих сторон, пока­зана правая сторона) (рис. 6.56).

  Снимите воздушные дефлекторы с обеих сторон (при наличии).

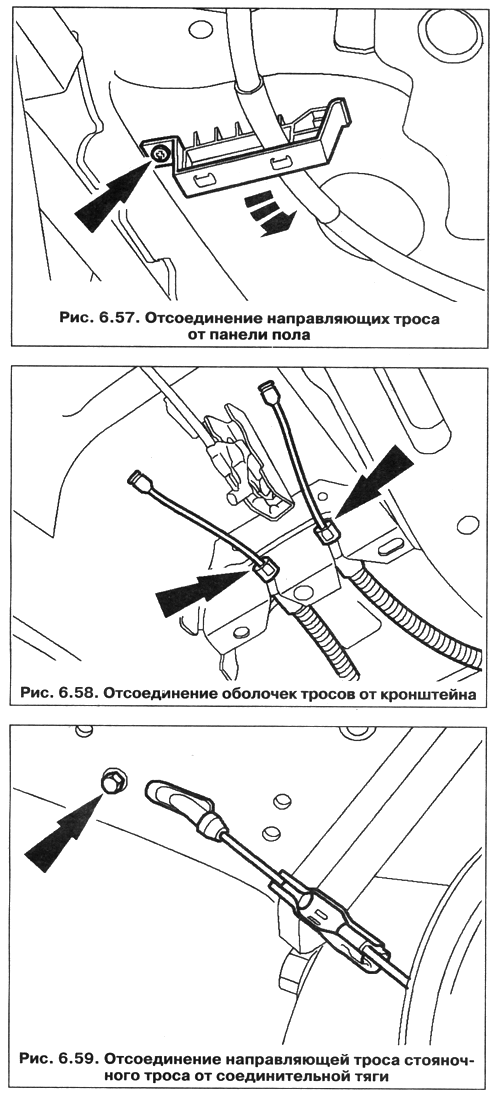

  Отсоедините направляющие троса от панели пола (рис. 6.57).

  Отсоедините оболочки тросов от кронштейна (рис. 6.58).

  Отсоедините датчики скорости задних колес.

  Снимите тормозные барабаны в сборе со ступицами колес.

  Отсоедините направляющую троса стояночного троса от со­единительной тяги (с обеих сторон) (рис. 6.59).

  Отсоедините тросы стояночного троса (рис. 6.60).

  Протяните трос стояночного троса и направляющую через соединительную тягу (с обеих сторон).

  Снимите соединительный трос стояночного тормоза (с обеих сторон).

  Отпустите рычаг управления.

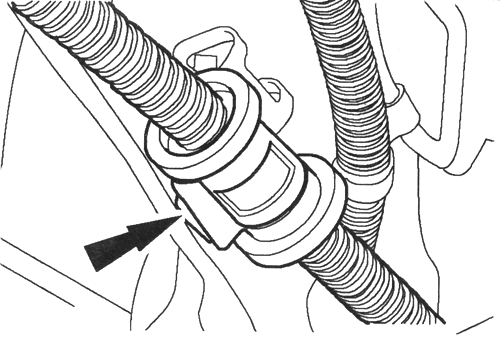

Рис. 6.60. Отсоединение тросов стояночного троса

  Отсоедините трос стояночного троса от соединительной тяги (с обеих сторон) (рис. 6.61).

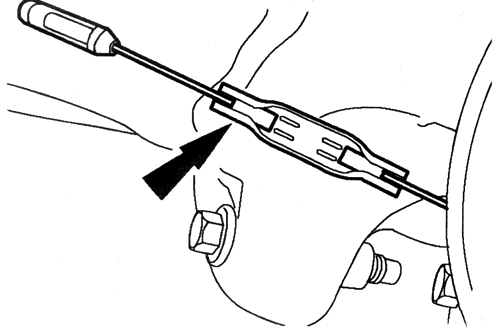

Рис. 6.61. Отсоединение троса стояночного троса от соединительной тяги

  Отсоедините трос стояночного троса от суппорта (с обеих сторон). Снимите тросы стояночного троса.

  Установка

ПРИМЕЧАНИЕ, Левый трос можно идентифицировать по белой втулке, аправый трос по черной втулке. Про­верьте подвесные опоры системы выпускана наличие повреждений и усталостного износа.

При необходимоcтиустановите новые подвесные опоры системы выпус­ка, используясоответствующий смазочный материал. Установите новые гайки выпускной

трубы в сборе с глу­шителем. При установке выполните процедуру снятия вобратной последовательности.

  Отрегулируйте стояночный тормоз.
