POWER CONVERTIBLE TOP — IF EQUIPPED

On vehicles equipped with a power convertible top, the
power convertible top switch is located on the overhead
console. The switch contains two buttons. The passenger
side button, is used to open the power top, and the driver
side button, is used to close the power top.

NOTE:

• The power top buttons will operate when the ignition

switch is turned to the ACC/ON/RUN position.

• The power top can be remotely operated with the key

fob. Refer to “Opening Power Top Remote Function”
in “Things To Know Before Starting” for more infor-
mation.

Lowering The Power Top

Auto Open

Push the top open button approximately one second for
the three-quarter open/spoiler position. Push the top
open button for approximately one second a second time
to fully open the convertible top.

Manual Open

For manual open, push and hold the open button until
desired roof position or until spoiler position.

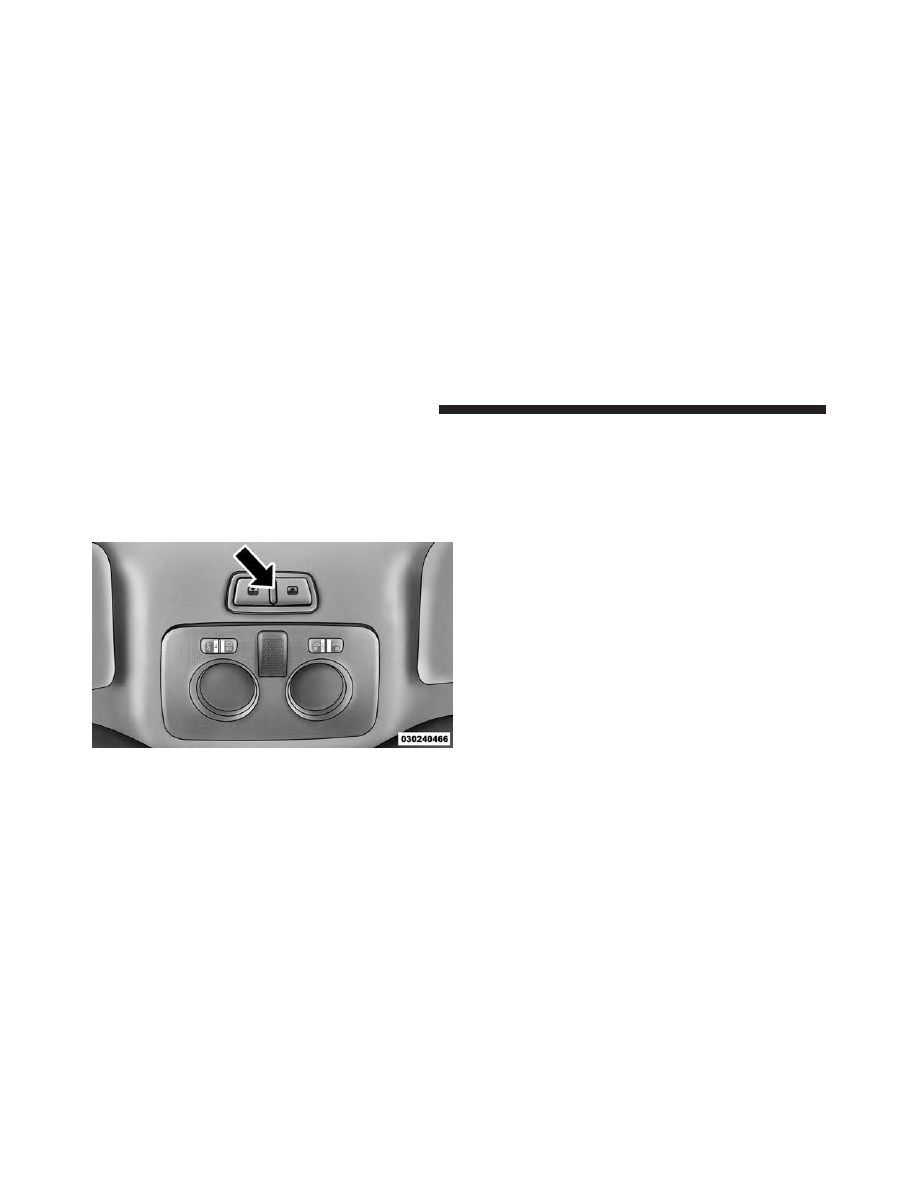

Power Convertible Top Switch

84

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

Vertical movement only operates in auto open/

close mode.

Raising The Power Top

Auto Close

From the convertible top fully open position, push the
top close button for approximately one second for the
three-quarter open/spoiler position. Push the top close
button for approximately one second a second time for
the one-quarter open position. Push and hold close
button to fully close convertible top.

Manual Close

For manual close, push and hold the close button until
desired position until one-quarter open position. Push
and hold again for full close position.

NOTE:

Rail lubrication is recommended every 2000

cycles, or if scratching noises due to dust are present.
Refer to “Fluids, Lubes, and Genuine Part” in “Maintain-
ing Your Vehicle” for information.

CAUTION!

Failure to follow these cautions may cause interior
water damage, stains or mildew on the top material:
• Avoid high-pressure car washes, as they can dam-

age the top material. Also, increased water pressure
may force water past the weather strips.

• Remove any standing water from the top and dry the

surface before opening it. Operating the top, opening
a door or lowering a window while the top is wet may
allow water to drip into the vehicle’s interior.

• Use care when washing the vehicle, water pressure

directed at the weather strip seals may cause water
to leak into the vehicle’s interior.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

85

WARNING!

The convertible top does not provide the structural
protection that a reinforced metal roof does and the
fabric top cannot be expected to prevent the ejection
of the occupants in a collision. Therefore, it is impor-
tant that all occupants wear their seat belts at all
times. Death or serious injuries could occur if you are
ejected from the vehicle during a collision.

Power Convertible Top Relearn Procedure

If your power convertible top does not operate in the
Auto Opening/Closing mode (automatically opening/
closing to the one-quarter open and three-quarter open
comfort stops), or if the remote keyless power top
function is inoperable, or if the trunk lid does not open -
the following relearn procedure may be necessary.

1. Confirm that the door/trunk lid are closed.

2. Begin with the top in the fully closed position (using

manual mode).

3. Hold the OPEN button to move the top to the fully

open position.

4. CONTINUE to hold the OPEN button for an addi-

tional three seconds.

5. Release the OPEN button.

6. Hold the CLOSED button to move the top to the fully

closed position.

7. CONTINUE to hold the CLOSED button until the top

begins to cycle fully open, then release the CLOSED
button.

At the end of step 7 the top will automatically cycle to the
fully open position, and then close to the 1/4 open
position.

86

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

This will confirm that the relearn procedure was successful.

Auto Open/Close will now be functional. Trunk lid
operation will be functional. Remote Keyless Power Top
Function will be functional.

NOTE:DO NOT interrupt this activity.

If the power convertible top does not relearn, repeat the
procedure a second time.

Wind Stop

The Wind Stop installs in the backseat area of the vehicle.
The Wind Stop will not interfere with power top opera-
tion. Therefore, it can remain installed when the top is up.

MIRRORS

Inside Day/Night Mirror

The mirror can be adjusted up, down, left, and right for
various drivers. The mirror should be adjusted to center
on the view through the rear window.

Headlight glare from vehicles behind you can be reduced
by moving the small control under the mirror to the night
position (toward the rear of the vehicle). The mirror
should be adjusted while set in the day position (toward
the windshield).

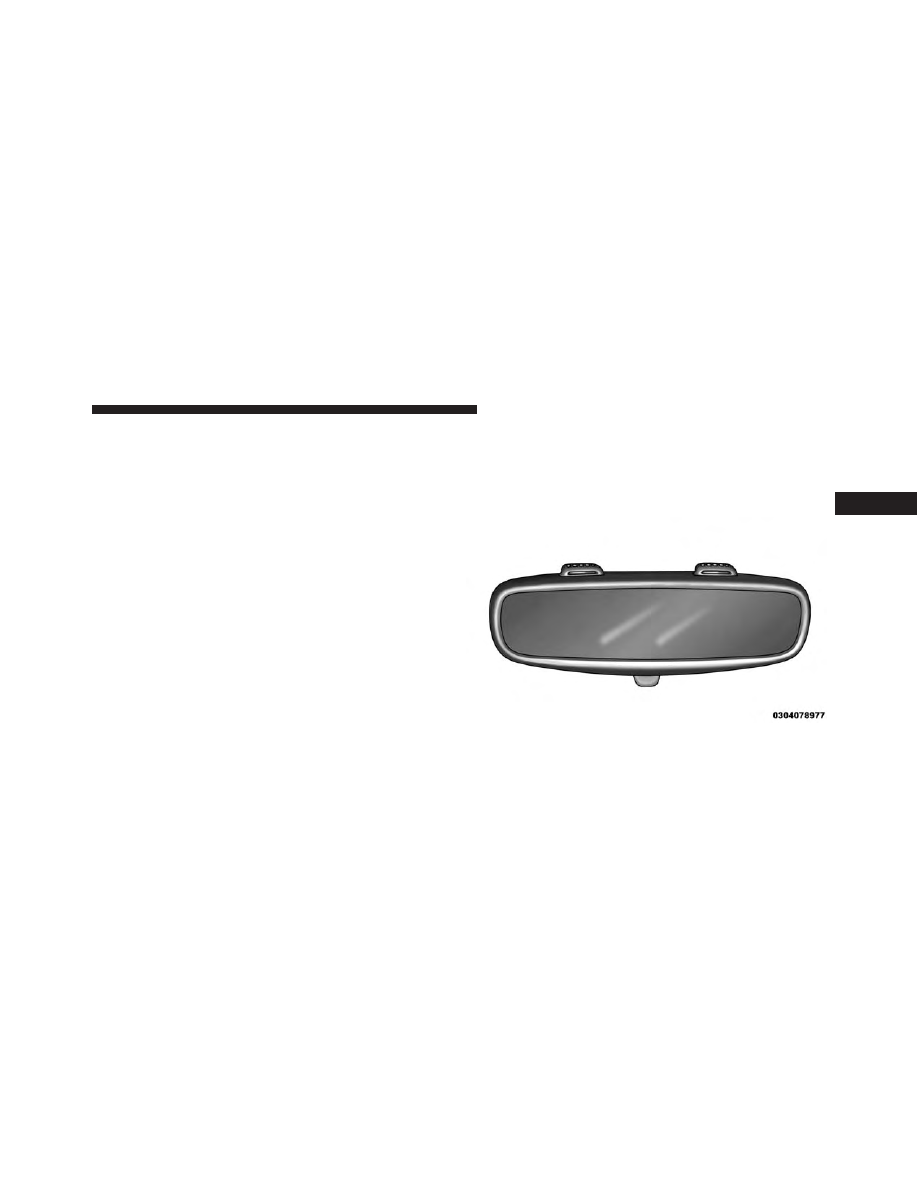

Adjusting Rearview Mirror

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

87

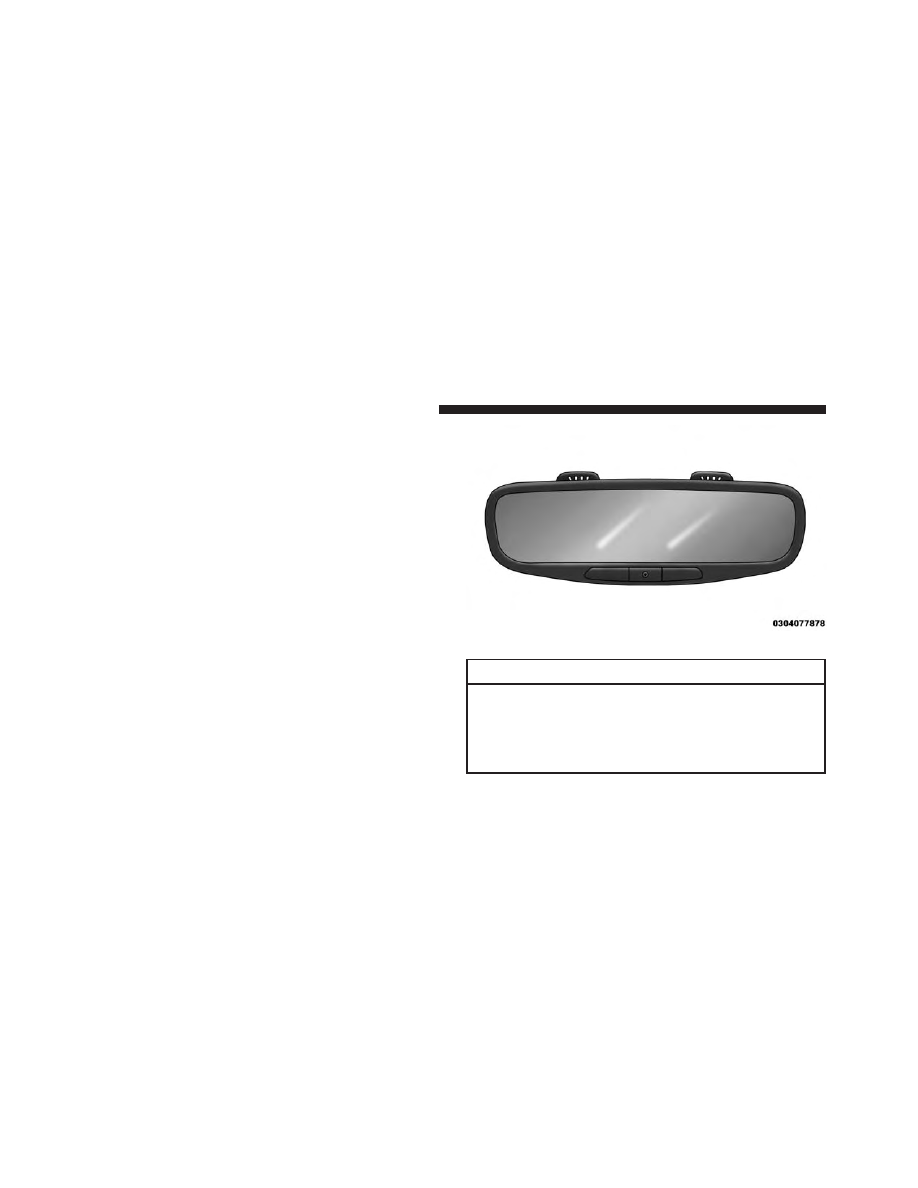

Automatic Dimming Mirror — If Equipped

This mirror automatically adjusts for headlight glare
from vehicles behind you. You can turn the feature on or
off by pushing the button at the base of the mirror. The
On/Off symbol on the button will illuminate when the
auto-dimming feature is enabled.

NOTE:

This feature is disabled when the vehicle is

moving in reverse.

CAUTION!

To avoid damage to the mirror during cleaning, never
spray any cleaning solution directly onto the mirror.
Apply the solution onto a clean cloth and wipe the
mirror clean.

Automatic Dimming Mirror

88

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Power Mirrors

The power mirror controls are located on the driver’s
door trim panel.

The power mirror controls consist of a mirror select
switch and a four-way mirror control switch. To adjust a
mirror, push the mirror select switch to either the L (left)
or R (right) to select the mirror you need to adjust.

Using the mirror control switch, push on any of the four
arrows for the direction that you want the mirror to
move.

WARNING!

Vehicles and other objects seen in the passenger side
convex mirror will look smaller and farther away
than they really are. Relying too much on your
passenger side mirror could cause you to collide with
another vehicle or other object. Use your inside
mirror when judging the size or distance of a vehicle
seen in the passenger side convex mirror.

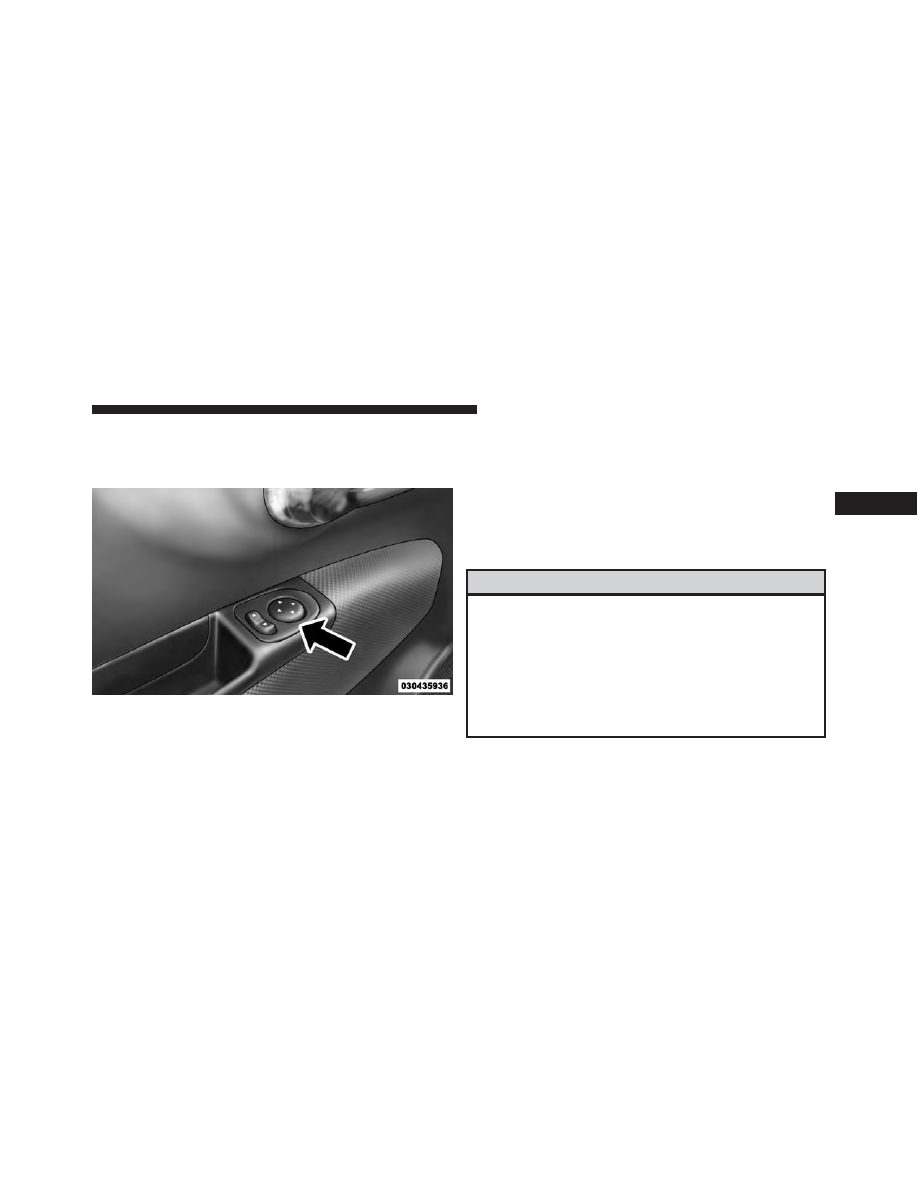

Power Mirror Switches

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

89

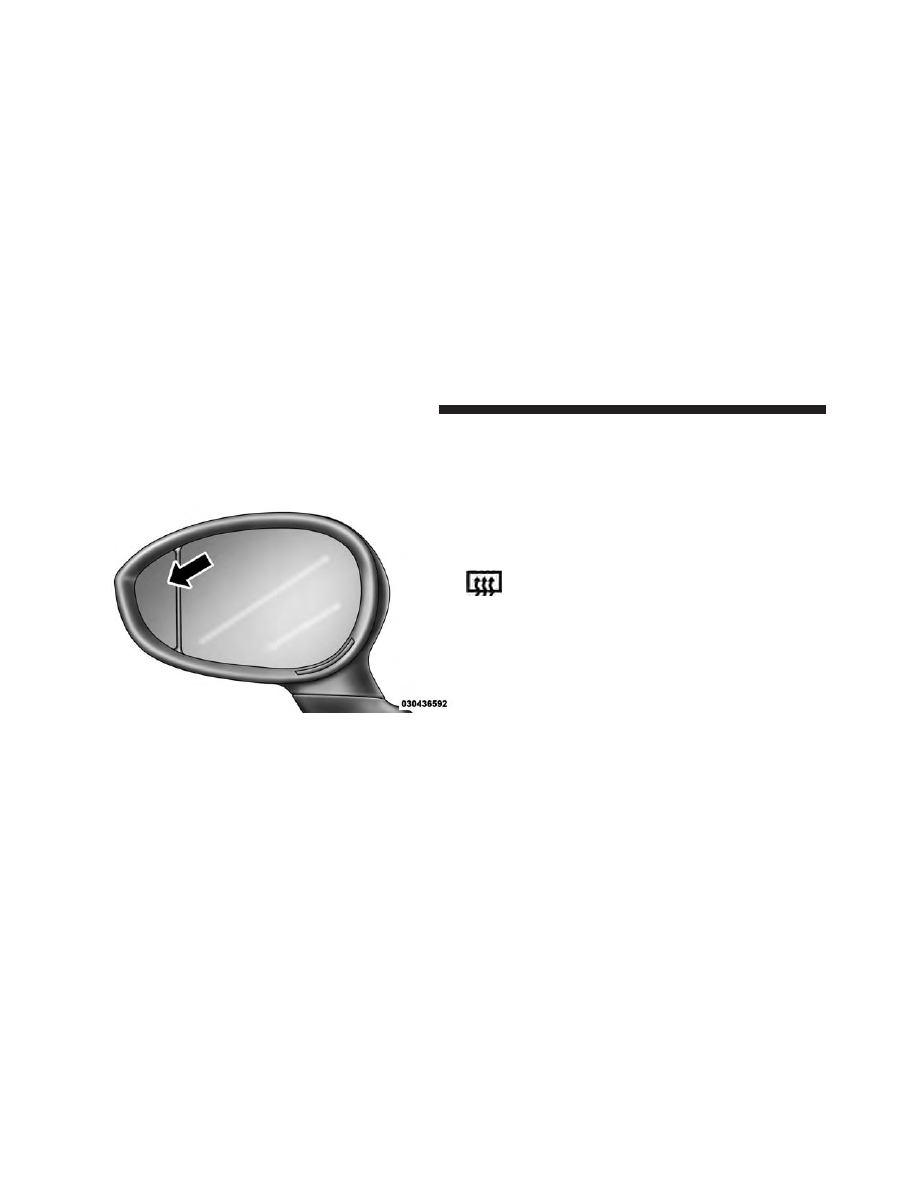

Spotter Mirror — If Equipped

Some models are equipped with a driver’s side spotter
mirror. The spotter mirror allows for a greater range of
visibility on the driver’s side of the vehicle.

Folding Mirrors

The exterior mirrors are hinged to allow the mirror to
pivot forward or rearward to help avoid damage. The
mirror has three detent positions: full forward, normal
and full rearward.

Heated Mirrors — If Equipped

These mirrors are heated to melt frost or ice. This
feature can be activated whenever you turn on the

rear window defroster (if equipped). Refer to “Rear
Window Features” in “Understanding The Features Of
Your Vehicle” for further information.

Spotter Mirror

90

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

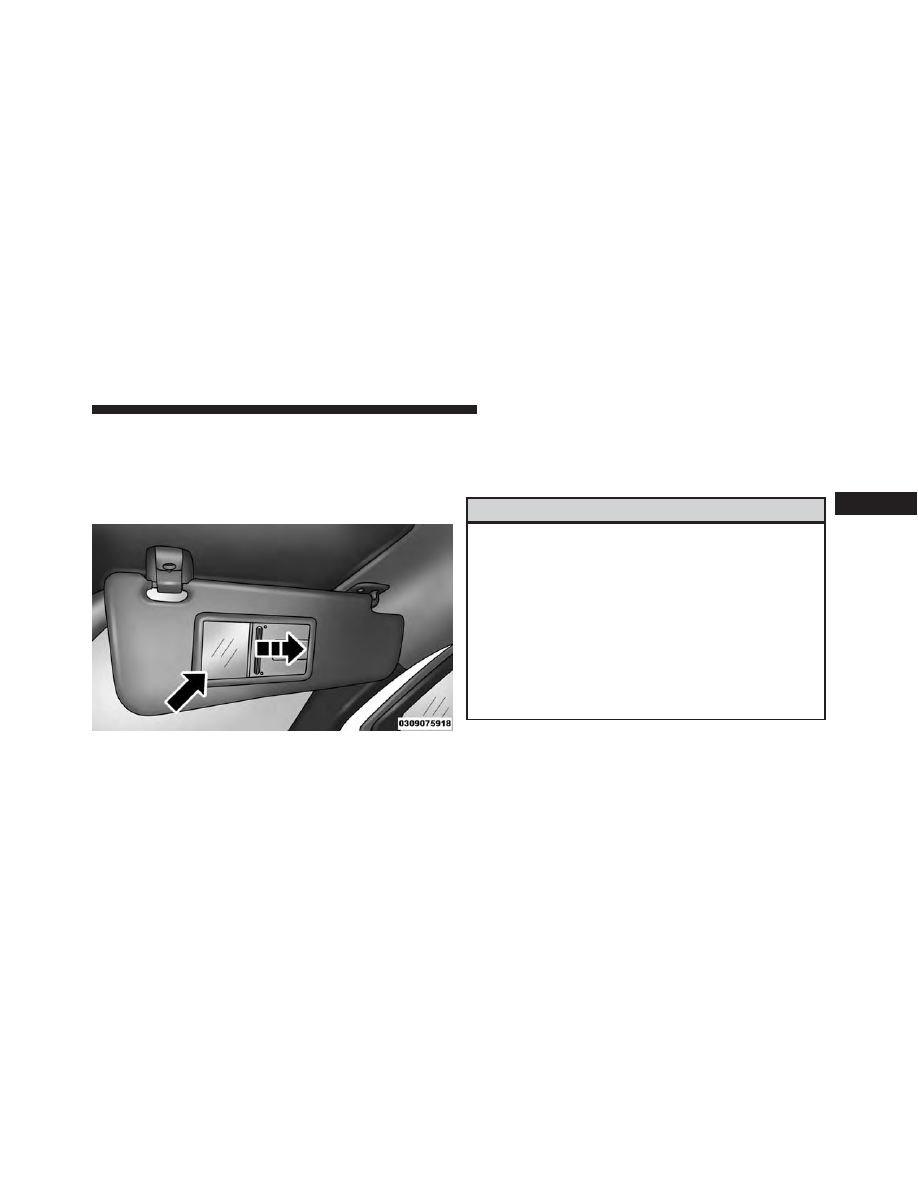

Sun Visors

The driver and passenger sun visors are located on the
headliner, near the front windshield. The sun visor can be
rotated downward or up against the door glass. Both sun
visors are equipped with courtesy mirrors.

SEATS

Seats are a part of the Occupant Restraint System of the
vehicle.

WARNING!

• It is dangerous to ride in a cargo area, inside or

outside of a vehicle. In a collision, people riding in
these areas are more likely to be seriously injured
or killed.

• Do not allow people to ride in any area of your

vehicle that is not equipped with seats and seat
belts. In a collision, people riding in these areas are
more likely to be seriously injured or killed.

• Be sure everyone in your vehicle is in a seat and

using a seat belt properly.

Sun Visor (Passenger Side Shown)

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

91

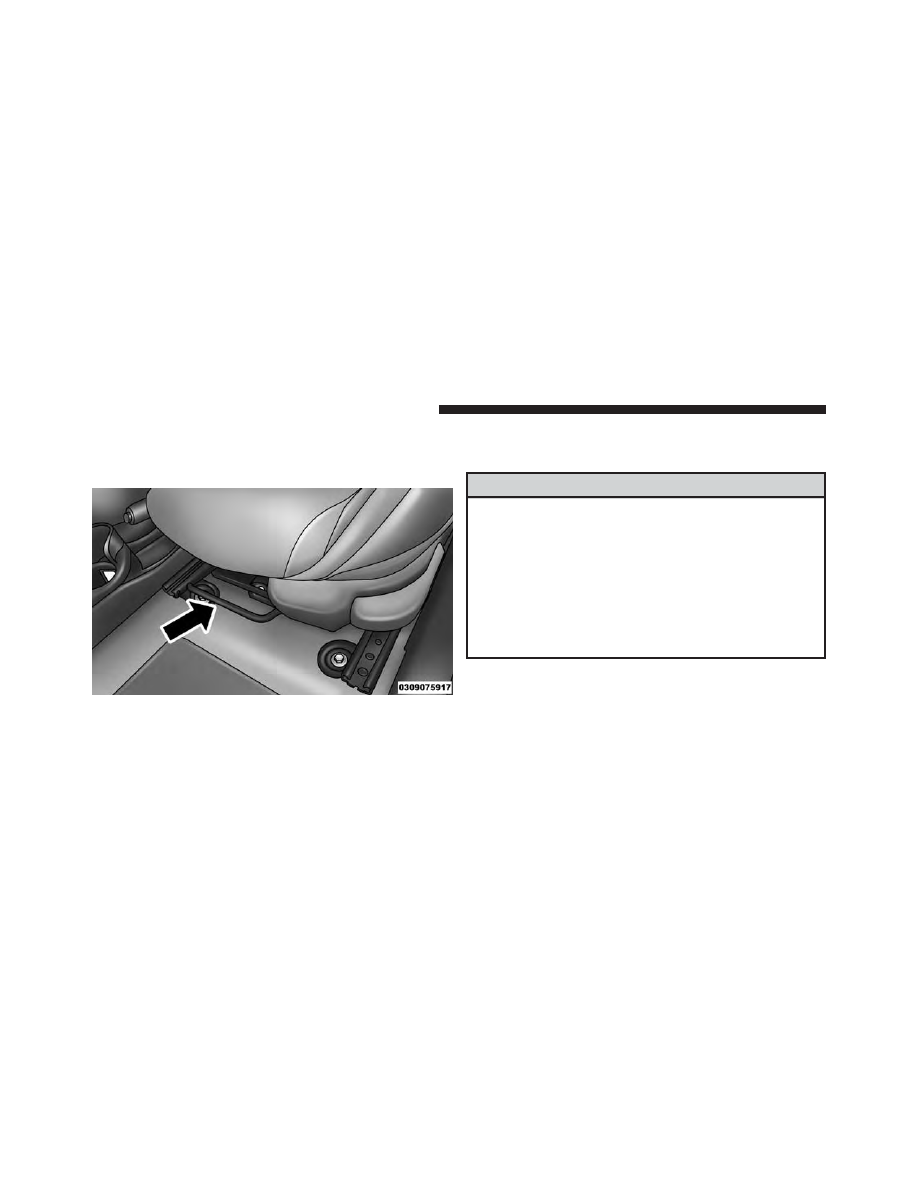

Forward/Rearward Adjustment

The adjusting bar is located at the front of the seats, near
the floor.

While sitting in the seat, lift up on the bar and move the
seat forward or rearward. Release the bar once the
desired position is reached. Then, using body pressure,

move forward and rearward on the seat to be sure that
the seat adjusters have latched.

WARNING!

• Adjusting a seat while driving may be dangerous.

Moving a seat while driving could result in loss of
control which could cause a collision and serious
injury or death.

• Seats should be adjusted before fastening the seat

belts and while the vehicle is parked. Serious
injury or death could result from a poorly adjusted
seat belt.

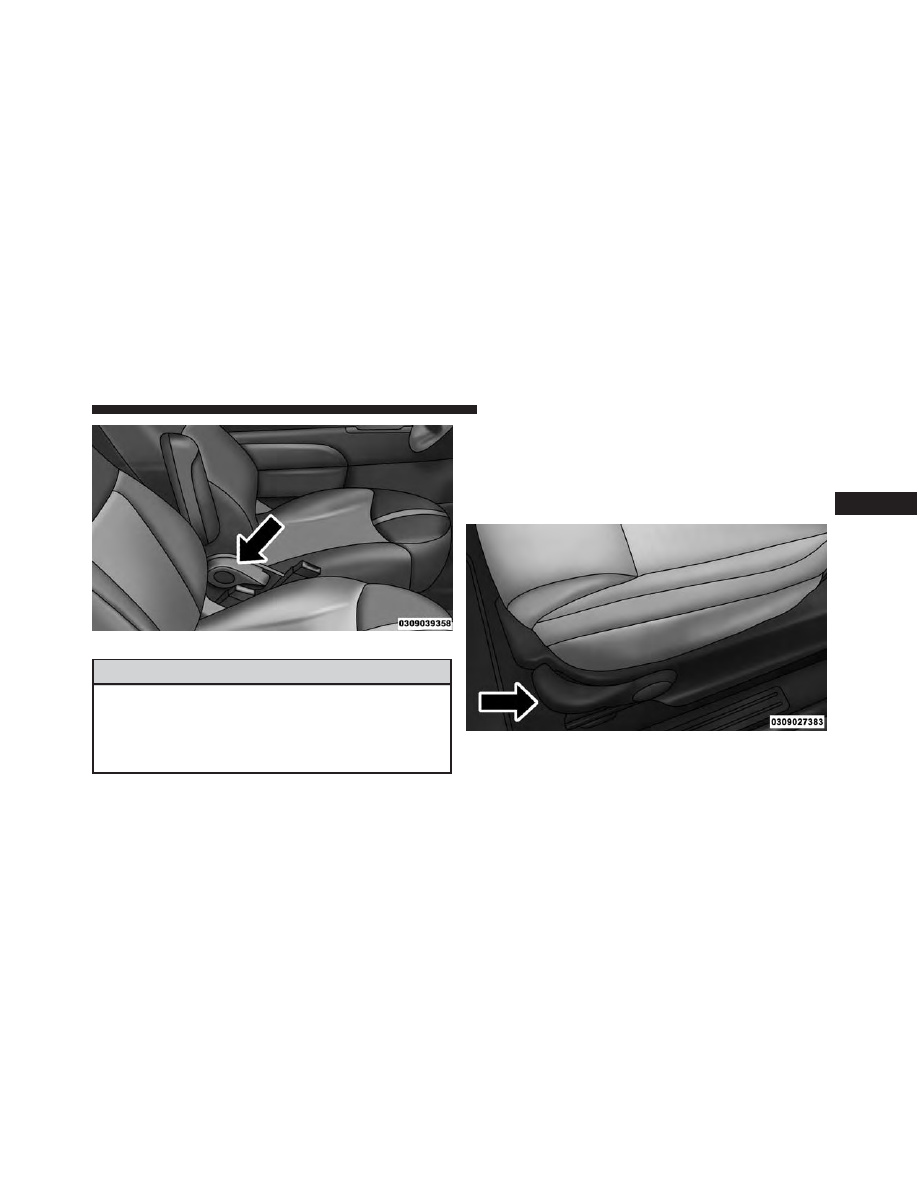

Recline Adjustment

The recline adjustment lever is located on the inboard
side of the seat. To recline the seatback, lift up the recline
lever, lean back until the desired position has been
reached, and release the lever.

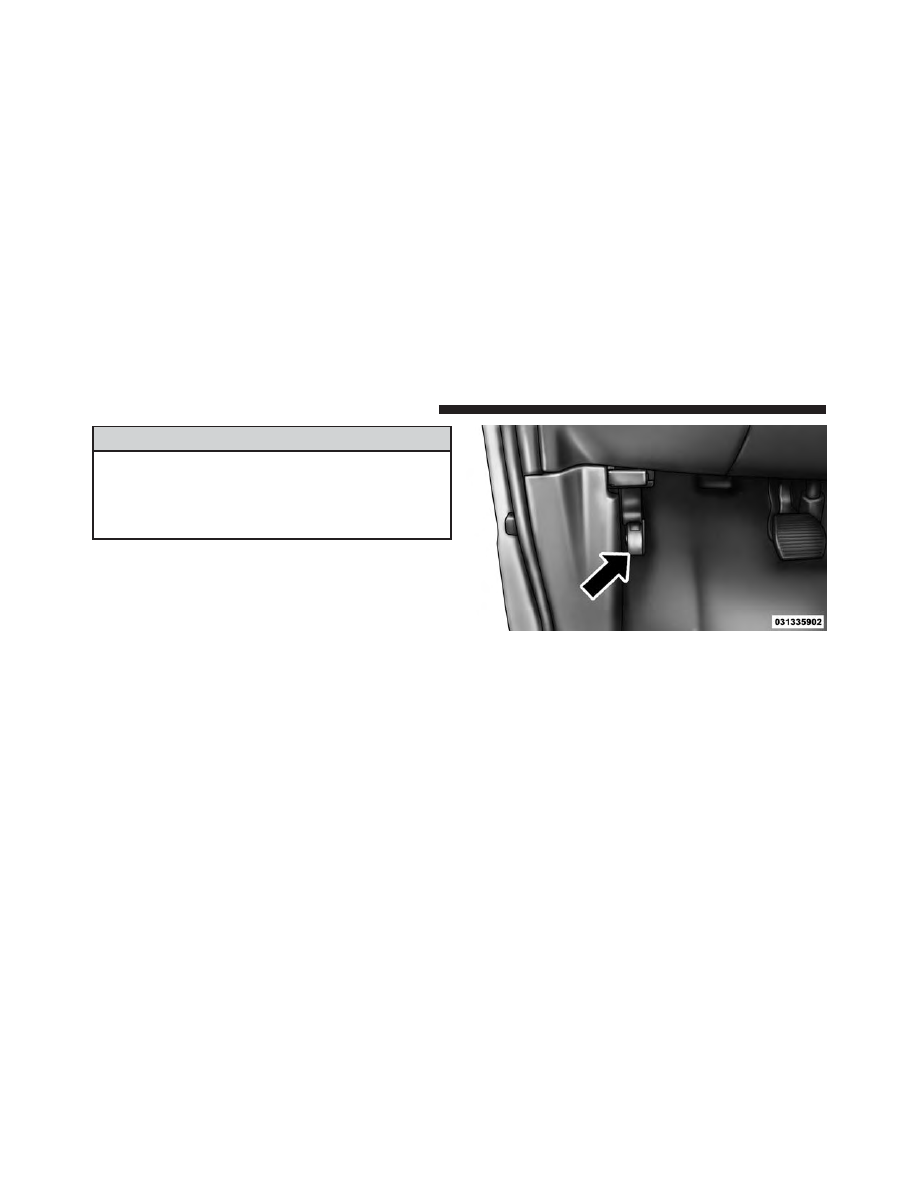

Adjusting Bar

92

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Do not ride with the seatback reclined so that the
shoulder belt is no longer resting against your chest.
In a collision you could slide under the seat belt,
which could result in serious injury or death.

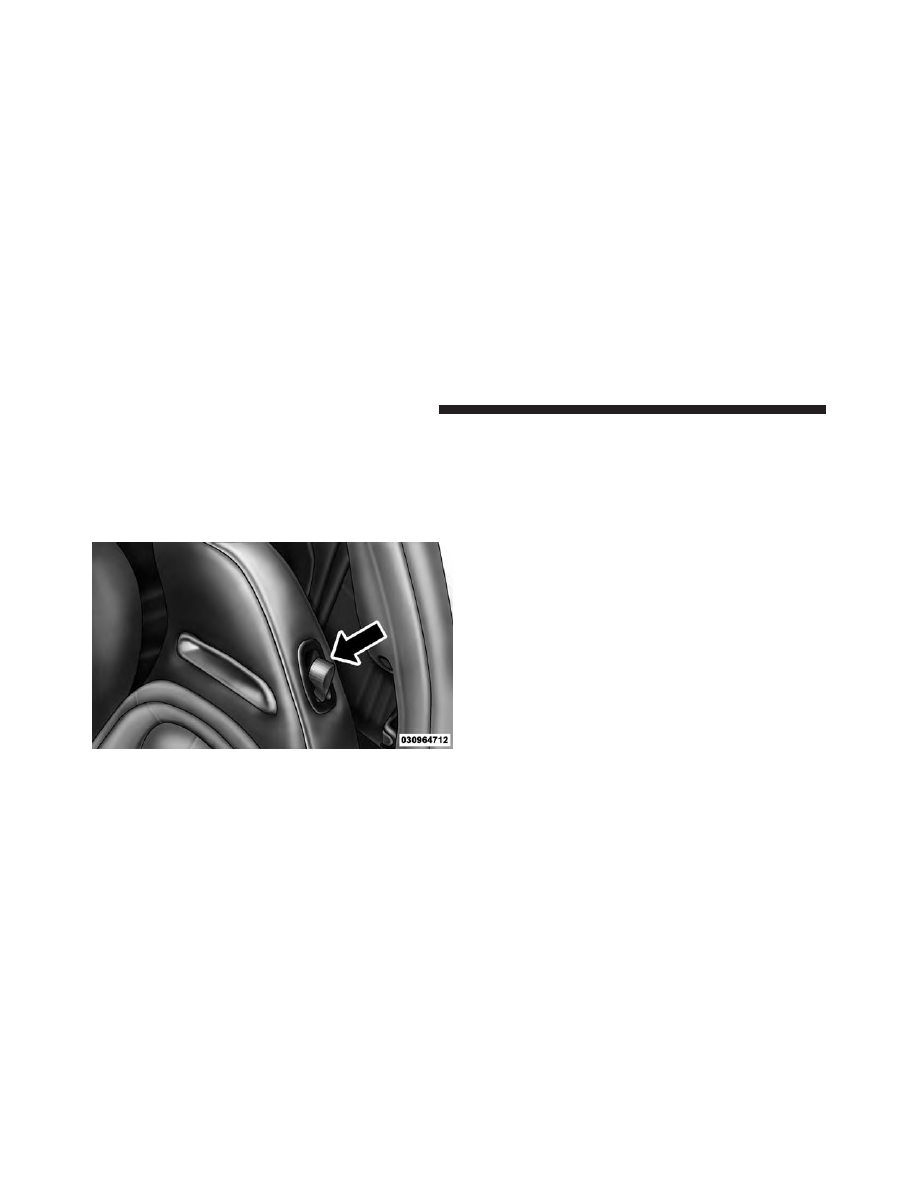

Seat Height Adjustment

The driver’s seat height can be raised or lowered by
using a lever, located on the outboard side of the seat.
Pump the lever upward to raise the seat height, or pump
the lever downward to lower the seat height.

Recline Lever

Height Adjuster

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

93

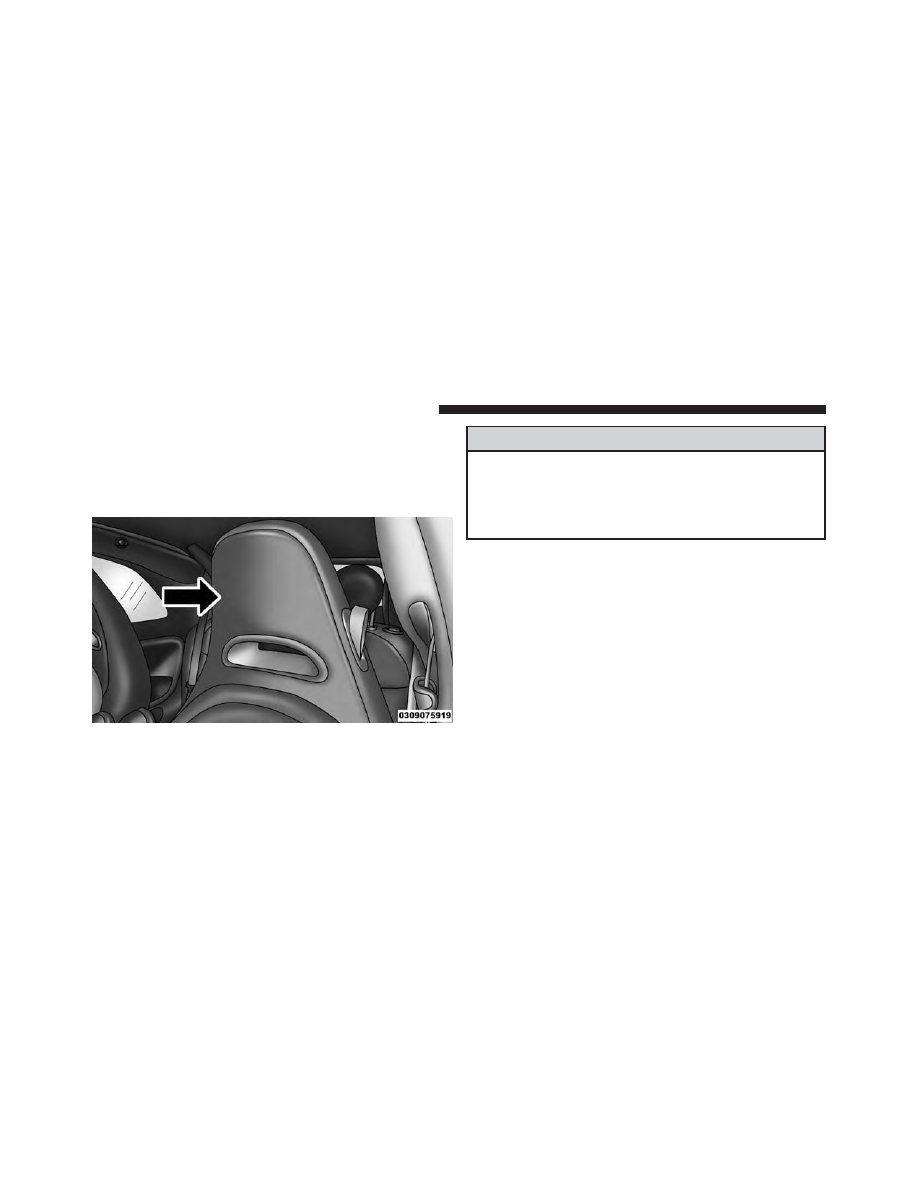

EZ Entry Feature

The driver and front passenger seats have an EZ entry
feature for rear seat passengers. Pull upward on the
release tether, located on the outboard side of the seat-
back, dump the seatback forward, then slide the seat
forward to allow access in and out of the rear seat.

Lift the seatback upright and push the seat rearward to
its locked position once the rear passengers are seated.

Memory Feature

Both front seats have a memory feature, which can
operate in two ways:

Memory Function Option 1 — Full Seat Back And
Track Fore/Aft Position Memory:

After using the EZ entry function, the seatback angle and
the Track fore/aft adjuster can both re-lock into the
position they were most recently adjusted to. This is
accomplished if the seat is moved fully rearward to its
last fore/aft position on the tracks before the seat back is
returned upright.

Memory Function Option 2 — Seat Back Only
Memory:

After using the EZ entry function, the seat back may first
be returned upright prior to going back to the last

EZ Entry Lever

94

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

fore/aft (memory) position on the tracks. This results in
the seat back memory being set only – The track will then
be locked forward of its last set fore/aft memory posi-
tion. To then reset the fore/aft track memory feature (to
reestablish Memory Function Option 1), the seat has to be
returned fully rearward to its last fore/aft memory track
position as described in Memory Function Option 1.

Heated Seats — If Equipped

On some models, the front driver and passenger seats
may be equipped with heaters in both the seat cushions
and seatbacks. The controls for the front heated seats are
located on the center instrument panel area.

Push the switch once to turn on the heated
seats. Push the switch a second time to shut the
heating elements off.

NOTE:

Once a heat setting is selected, heat will be felt

within two to five minutes.

WARNING!

• Persons who are unable to feel pain to the skin

because of advanced age, chronic illness, diabetes,
spinal cord injury, medication, alcohol use, exhaus-
tion or other physical condition must exercise care
when using the seat heater. It may cause burns
even at low temperatures, especially if used for
long periods of time.

• Do not place anything on the seat or seatback that

insulates against heat, such as a blanket or cushion.
This may cause the seat heater to overheat. Sitting
in a seat that has been overheated could cause
serious burns due to the increased surface tempera-
ture of the seat.

Front Non-Adjustable Head Restraints

The non-adjustable head restraints are form fitted into
the upper structure of the seatback and are designed to

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

95

reduce the risk of injury by restricting head movement in
the event of a rear impact. The seatback should be
properly adjusted to an upright position where the head
restraint is positioned as close as possible to the back of
your head.

WARNING!

Be certain that the seatback is locked securely into
position. Otherwise, the seat will not provide the
proper stability for passengers. An improperly
latched seatback could cause serious injury.

Rear Head Restraints

To raise the head restraint, pull upward on the head
restraint. To lower the head restraint, push the adjust-
ment button, located at the base of the head restraint, and
push downward on the head restraint. Refer to “Occu-
pant Restraints” in “Things To Know Before Starting
Your Vehicle” for information on tether routing.

Non-Adjustable Head Restraint

96

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

To remove the head restraint, raise it as far as it

can go then push the release button and the adjustment
button at the base of each post while pulling the head
restraint up. To reinstall the head restraint, put the head
restraint posts into the holes and push downward. Then
adjust the head restraint to the appropriate height.

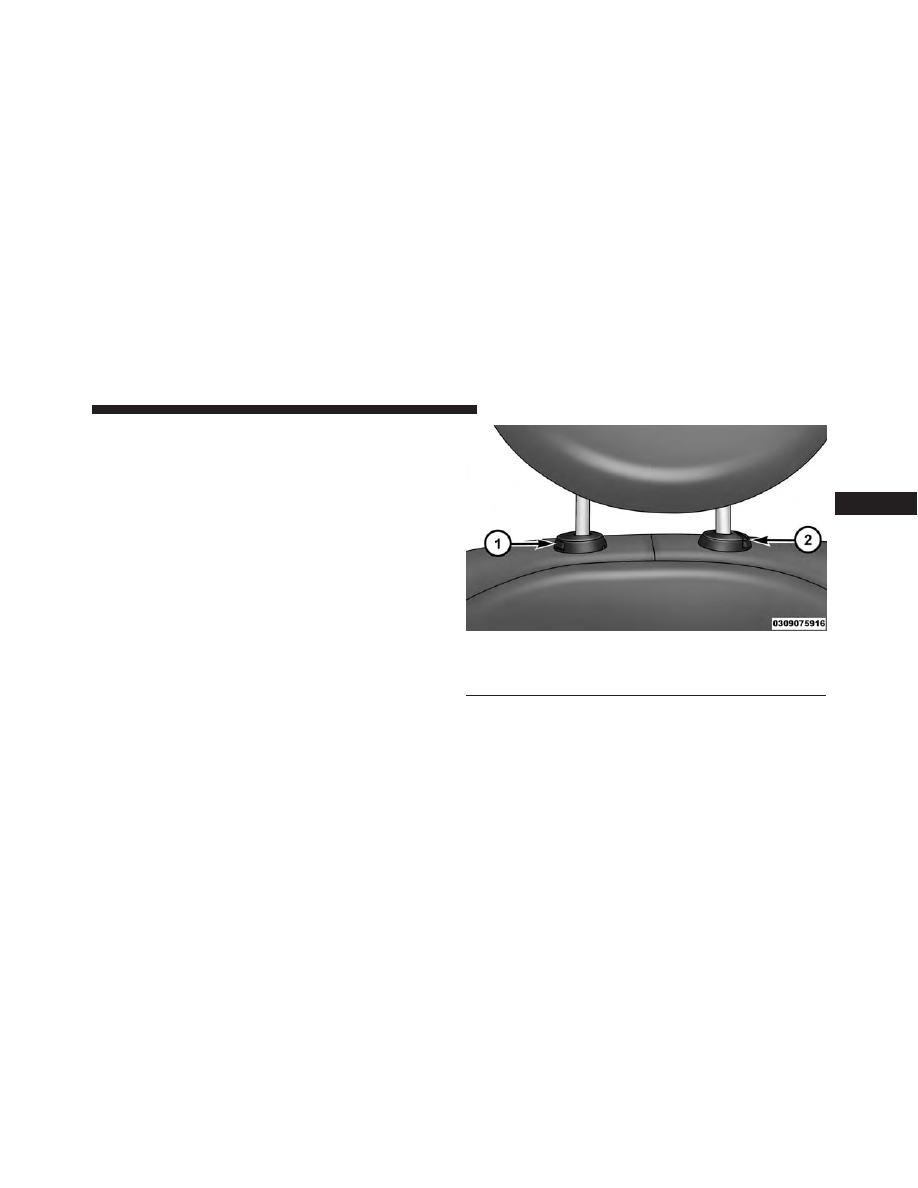

Head Restraint

1 — Release Button
2 — Adjustment Button

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

97

WARNING!

ALL the head restraints MUST be reinstalled in the
vehicle to properly protect the occupants. Follow the
re-installation instructions above prior to operating
the vehicle or occupying a seat.

TO OPEN AND CLOSE THE HOOD

To open the hood, two latches must be released.

1. Pull the bottom of the RED hood release lever, located

on the left kick panel, rearward.

2. Rotate the safety catch under the front edge of the

hood, near the center, and raise the hood.

Hood Release Lever

98

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

3. Lift the hood prop rod that clips to the right side (left

side when standing in front of the hood) of the engine
compartment. Place the hood prop rod in the hole of
hood hinge to secure the hood in the open position.

In hot climates, the prop rod may be hot. Pick up the prop
rod at the foam on the end of the prop rod.

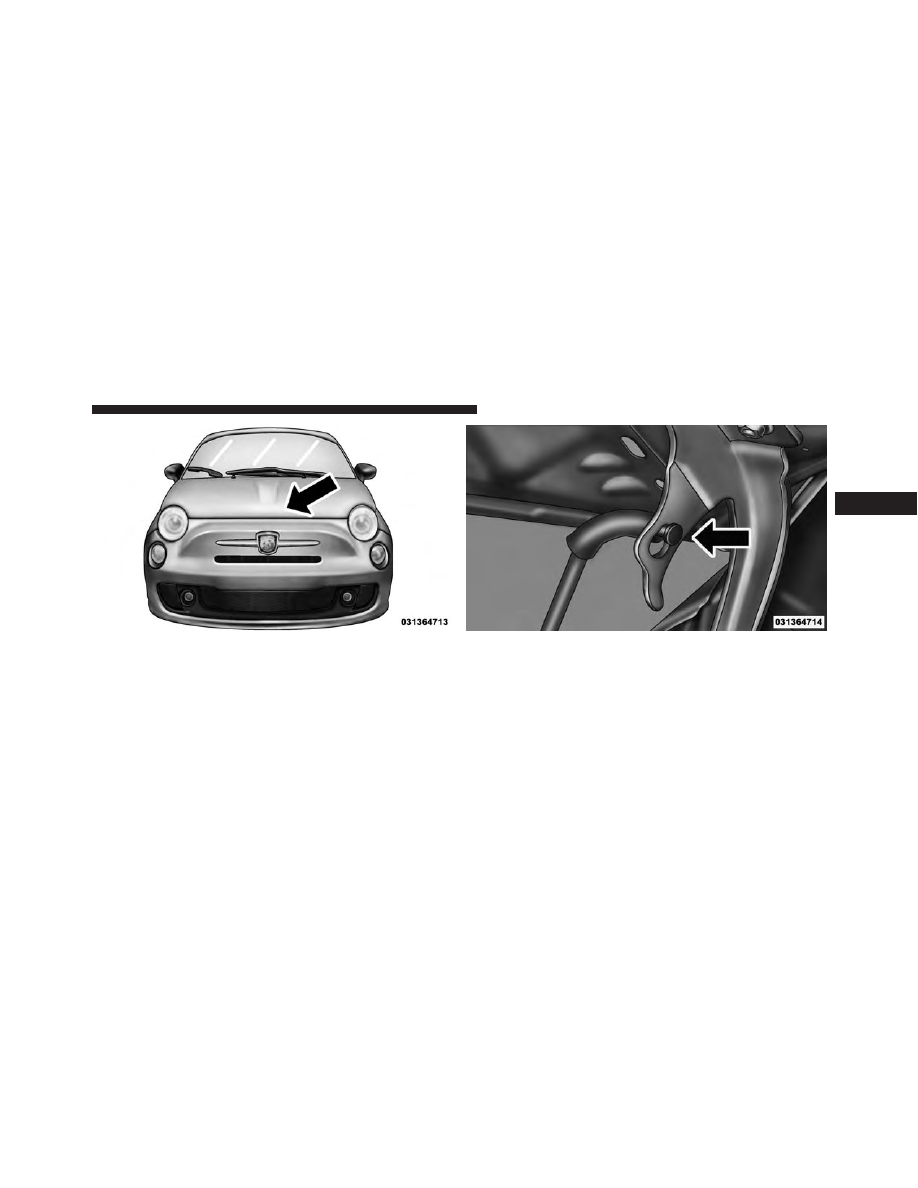

Hood Safety Latch Location

Hood Prop Rod

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

99
