Fiat 124 Spider (2019 year). Manual - part 1

GRAPHICAL TABLE OF CONTENTS

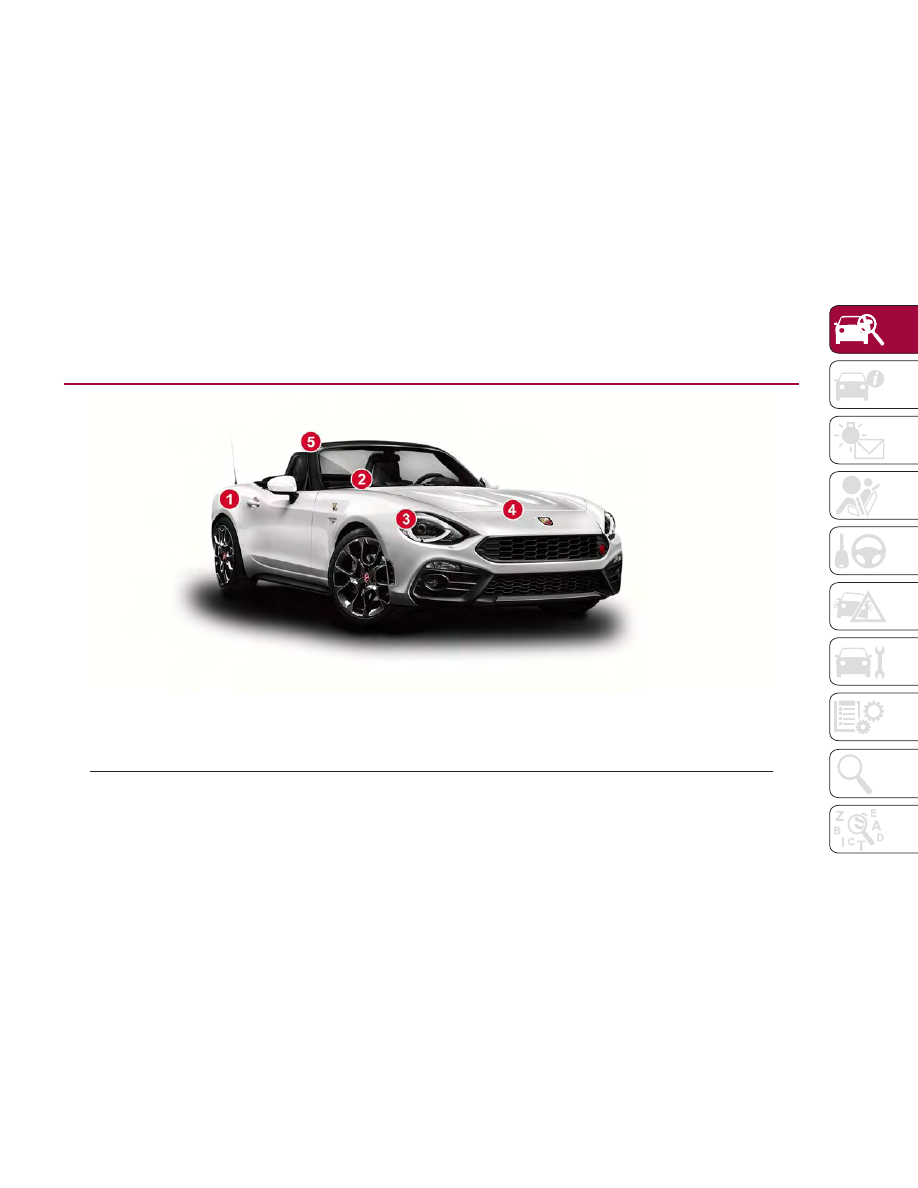

FRONT VIEW

01020304-000-100AB

Front View

1 — Wheels And Tires

3 — Headlights

5 — Convertible Top

2 — Windshield Wiper Blades

4 — Engine Compartment

9

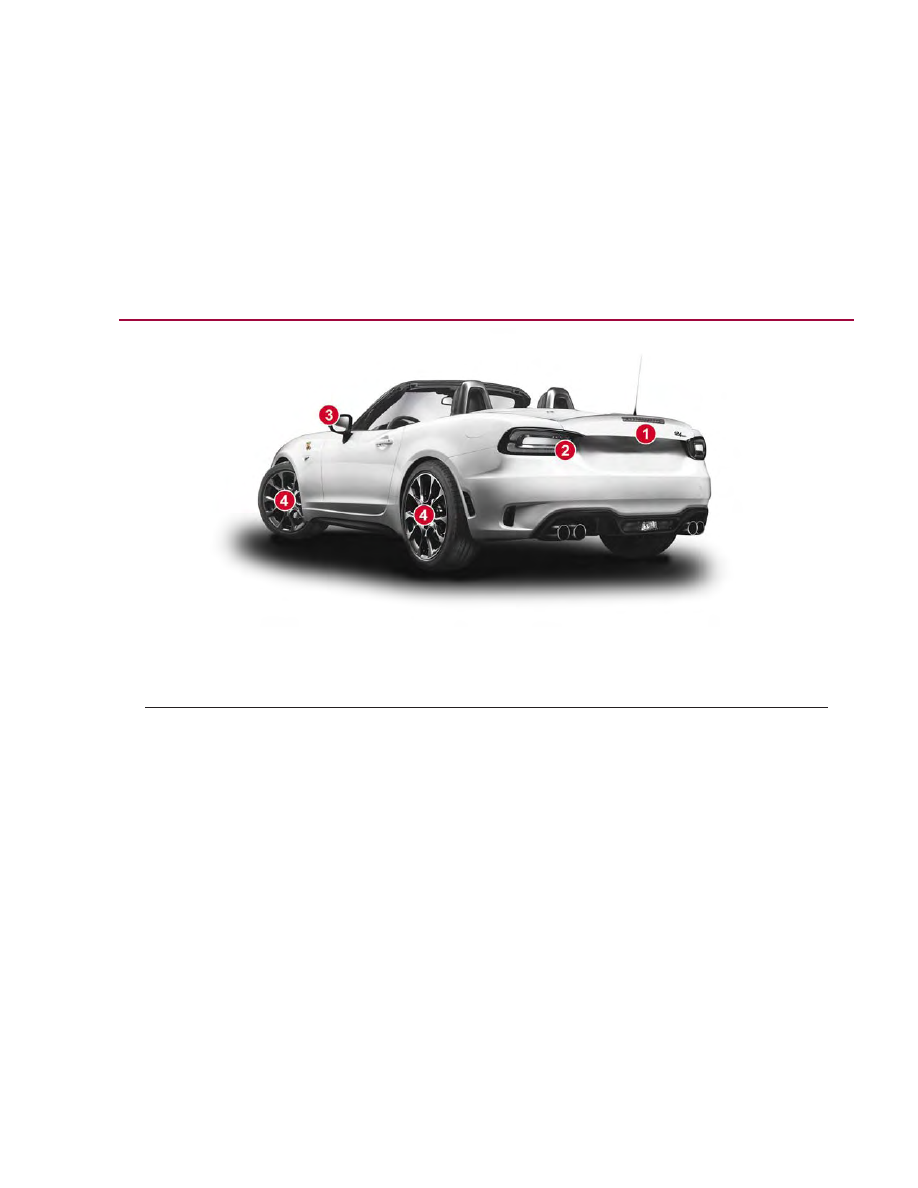

REAR VIEW

01020304-001-100AB

Rear View

1 — Decklid

3 — Exterior Mirror

2 — Taillight

4 — Wheels/Tires

10

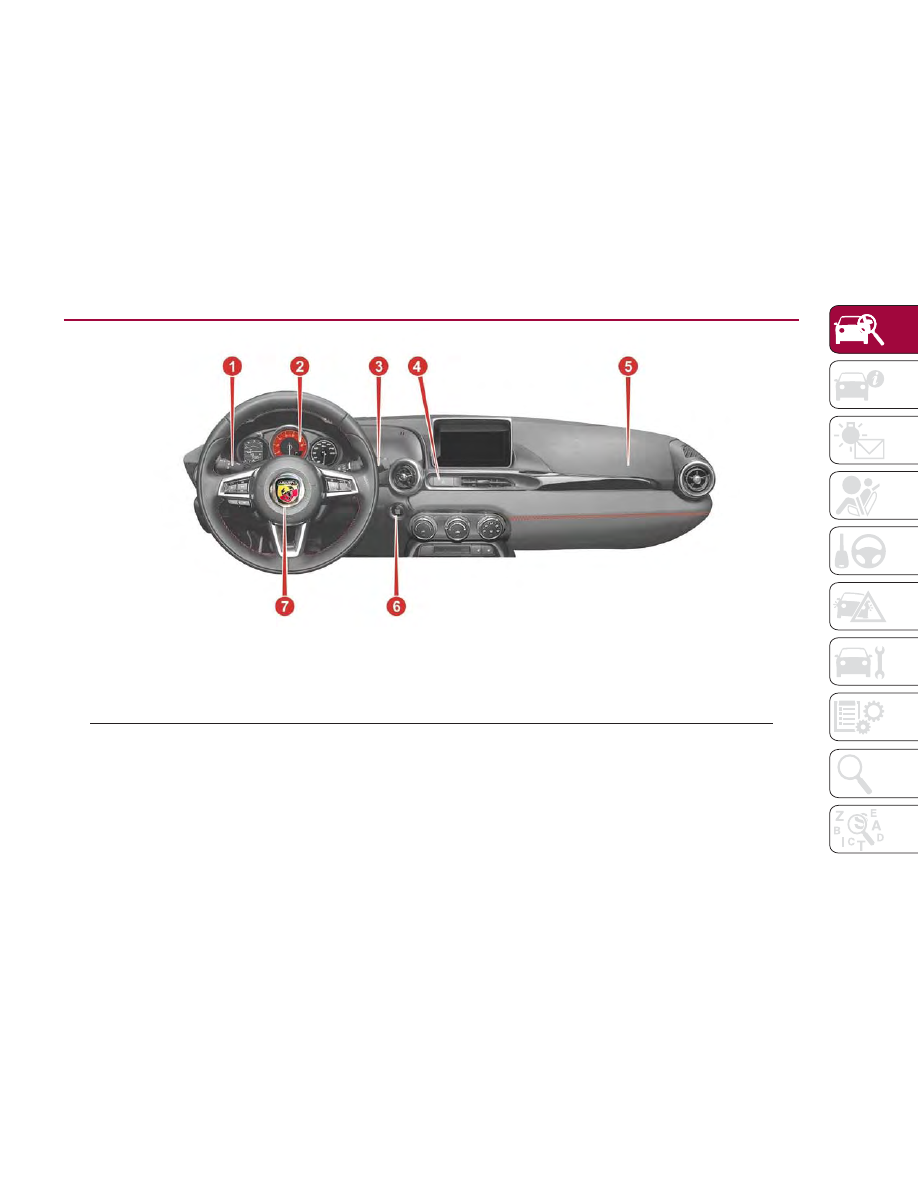

INSTRUMENT PANEL

02010200-129-555AB1

Instrument Panel

1 — Turn Signal/High Beams Lever

4 — Hazard Warning Lights Button

7 — Driver Air Bag

2 — Instrument Cluster

5 — Passenger Air Bag

3 — Windshield Wiper And Washers

6 — Ignition Switch

11

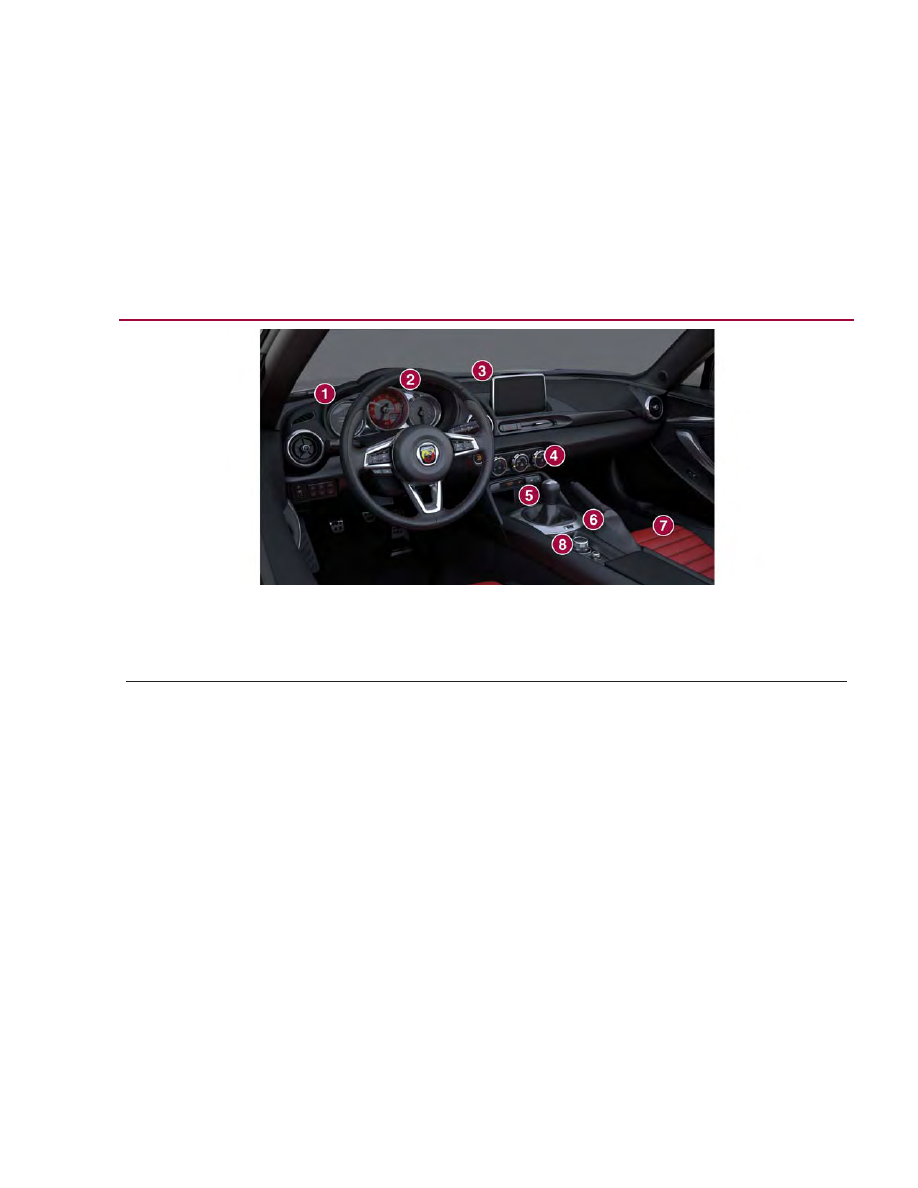

INTERIOR OVERVIEW

0204139935US

Interior Overview

1 — Instrument Cluster

4 — Climate Control System

7 — Seats

2 — Steering Wheel

5 — Transmission Gear Selector

8 — Radio Controls

3 — Radio Systems

6 — Parking Brake

12

GETTING TO KNOW YOUR VEHICLE

KEYS . . . . . . . . . . . . . . . . . . . .14
IGNITION SWITCH . . . . . . . . . . . .20
ADVANCED KEYLESS ENTRY
SYSTEM — IF EQUIPPED . . . . . . .21
VEHICLE SECURITY ALARM
SYSTEM — IF EQUIPPED . . . . . . .23
DOORS . . . . . . . . . . . . . . . . . . .26
SEATS . . . . . . . . . . . . . . . . . . .33
NON-ADJUSTABLE HEAD
RESTRAINTS . . . . . . . . . . . . . . .34
STEERING WHEEL . . . . . . . . . . .35
MIRRORS . . . . . . . . . . . . . . . . .35
EXTERIOR LIGHTS . . . . . . . . . . .38
WINDSHIELD WIPERS /
WASHER

. . . . . . . . . . . . . . . . .42

CLIMATE CONTROL SYSTEM . . . .44
POWER WINDOWS . . . . . . . . . . .55
CONVERTIBLE TOP (SOFT TOP) . .57
HOOD . . . . . . . . . . . . . . . . . . .61
TRUNK LID . . . . . . . . . . . . . . . .62
TRUNK EMERGENCY RELEASE . . .64
HOMELINK — IF EQUIPPED . . . . .65
INTERNAL EQUIPMENT . . . . . . . .67
ELECTRIC POWER STEERING . . . .73
ENVIRONMENT PROTECTION
SYSTEMS . . . . . . . . . . . . . . . . .73

13

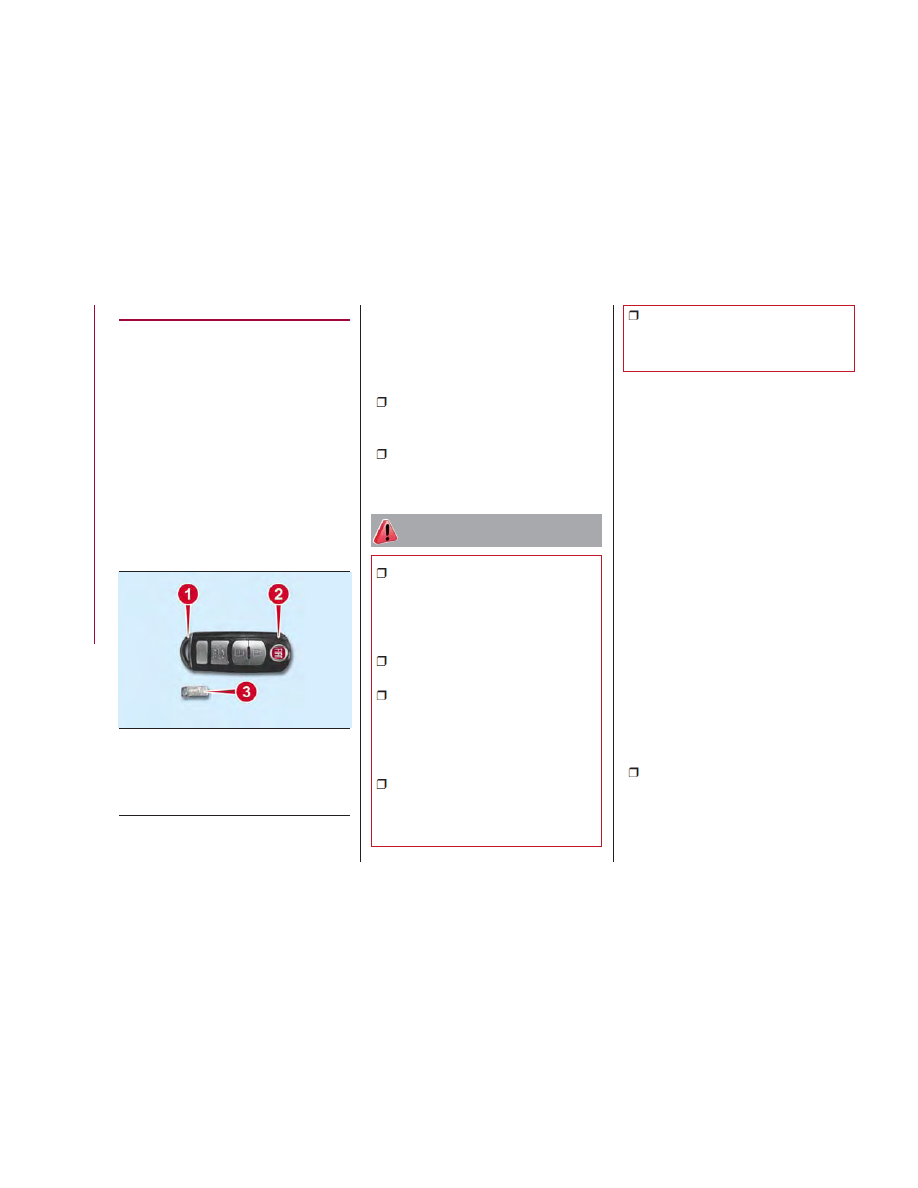

KEYS

Key Fob

A code number is stamped on the plate
and attached to the key fob. Detach
this plate and store it in a safe place
(not in the vehicle) if you need to make
replace the Emergency Key.
Also, write down the code number and
keep it in a separate safe and
convenient place. Do not keep it in
the vehicle.
If your key fob is lost, contact an
authorized dealer.
Note: Your key fob configuration may
vary with equipped features. Please see
the example shown below:

To use the Emergency Key, push the
mechanical latch on the back side of
the key fob and pull out the emergency
key.

Note:

Always keep a spare key fob if one

is lost. If a key fob is lost, see an
authorized dealer as soon as possible.

The driver must carry the key fob to

ensure the Keyless Entry System
functions properly.

Warning!

Before exiting a vehicle, always shift the

automatic transmission into PARK or the
manual transmission into FIRST gear or
REVERSE, apply the parking brake, then
turn the engine OFF, remove the key fob
from the vehicle and lock your vehicle.

Never leave children alone in a vehicle,

or with access to an unlocked vehicle.

Allowing children to be in a vehicle

unattended is dangerous for a number of
reasons. A child or others could be
seriously or fatally injured. Children should
be warned not to touch the parking brake,
brake pedal or the gear selector.

Do not leave the key fob in or near the

vehicle, or in a location accessible to
children. A child could operate power
windows, other controls, or move the
vehicle.

Do not leave children or animals inside

parked vehicles in hot weather. Interior
heat build-up may cause serious injury or
death.

Key Fob Functions

With A Vehicle Security Alarm
System
The hazard warning lights will flash
when the vehicle security alarm system
is armed or disarmed.
With Advanced Keyless Function
A beep will sound when the doors,
trunk lid, and fuel filler door are locked
or unlocked using the key fob. The
beep volume can be adjusted or
turned off.
Use the following procedure to change
the beep setting:

1. Place the ignition in the OFF position
and close the doors and the trunk lid.

2. Open the driver's door.

3. Within 30 seconds of opening the
driver's door, push and hold the lock
button on the key fob for five seconds.

Note:

The doors, trunk lid, and fuel filler

door will lock, and the beep will
activate at the current volume (if the
beep is currently set to not activate, it
will not activate).

04010100-361-002AB

Key Fob

1 — Emergency Key
2 — Key Fob
3 — Key Code Number Plate

14

GETTING

TO

KNOW

YOUR

VEHICLE

The setting changes when the lock

button on the key fob is pushed, and
the beep will activate at the set volume
(if the beep sound has been set to not
activate, it will not activate).

Complete changing the setting by doing
the following:

Placing the ignition in ACC or ON

position.

Closing the driver's door.

Opening the trunk lid.

Not operating the key fob for ten

seconds.

Pushing any button, except the lock

button on the key fob.

Pushing a request switch on the

exterior door handle.

Note:

Refer to “Lock/Unlock With

Advanced Keyless Entry Function — If
Equipped” in “Doors” for further
information.

The operation indicator light flashes
when the buttons are pushed.

Key Fob Buttons

Lock Button
To lock the doors, trunk lid, and fuel
filler door, push the lock button on the
key fob. The hazard warning lights will
flash once and a beep will sound.
Unlock Button
To unlock the doors and trunk lid, push
the unlock button on the key fob, and
the hazard warning lights will flash
twice.
The system can be set to unlock both
doors. Use the following procedure to
change the setting:

1. Place the ignition in the OFF position
and close the doors and trunk lid.

2. Open the driver's door.

3. Within 30 seconds of opening the
driver's door, push and hold the unlock
button on the key fob for five seconds.

Note:

The sound of the doors

locking/unlocking can be heard. After
this, the system will change the setting
when the unlock button is pushed (the
sound of the doors locking/unlocking
can be heard).

The setting change can be completed
by doing any one of the following:

Placing the ignition in the ACC or ON

position.

Closing the driver’s door.

Opening the trunk lid.

Not operating the key fob for ten

seconds.

Pushing any button except the

unlock button on the key fob.

Pushing a request switch on the

exterior door handle.

Trunk Button
To open the trunk lid, push and hold the
trunk button until the trunk lid opens.
Panic Button
To turn the Panic Alarm on or off, push
and hold the Panic button on the key
fob and release. When the Panic Alarm
is on, the headlights will turn on, the
park lights will flash, the horn will pulse
on and off, and the turn signal lights will
flash.
Note: The panic button will work if the
doors or trunk are opened or closed.
Turning On The Alarm
Pushing the panic button for one
second or more will trigger the alarm for
about two minutes and thirty seconds,
and the following will occur:

The horn sounds intermittently.

The hazard warning lights flash.

Turning Off The Alarm
The alarm will stop by pushing any
button on the key fob.

15

Operational Range

The system operates only when the
driver is in the vehicle or within
operational range, and the key fob is
being carried.
Starting The Engine
Starting the engine may be possible
even if the key fob is outside the vehicle
and close to a door or window. Always
start the engine from the driver's seat.
If the vehicle is started, and the key fob
is not in the vehicle, the vehicle will not
restart after it is shut off. The ignition is
placed in the OFF position.
Key Fob Antenna Location

Note: The engine may not start if the
key fob is placed in or around the
following areas:

Around The Instrument Panel

In The Storage Compartments

Key Fob Battery
Replacement

If key fob does not work, and the
indicator lights do not flash, the battery
may be low or discharged.
Replace with a new battery
(CR2025 type) before the key fob
becomes unusable.
The following conditions indicate that
the battery power is low:

Indicator light (green) flashes in

the instrument cluster for about
30 seconds after the engine is placed in
the OFF position.

The system does not operate, and

the operation indicator light on the key
fob does not flash when the buttons are
pushed.

The system's operational range is

reduced.

Note: Replacing the battery at an
authorized dealer is recommended to
prevent damage to the key fob. If
replacing the battery by yourself, follow
the instruction below.

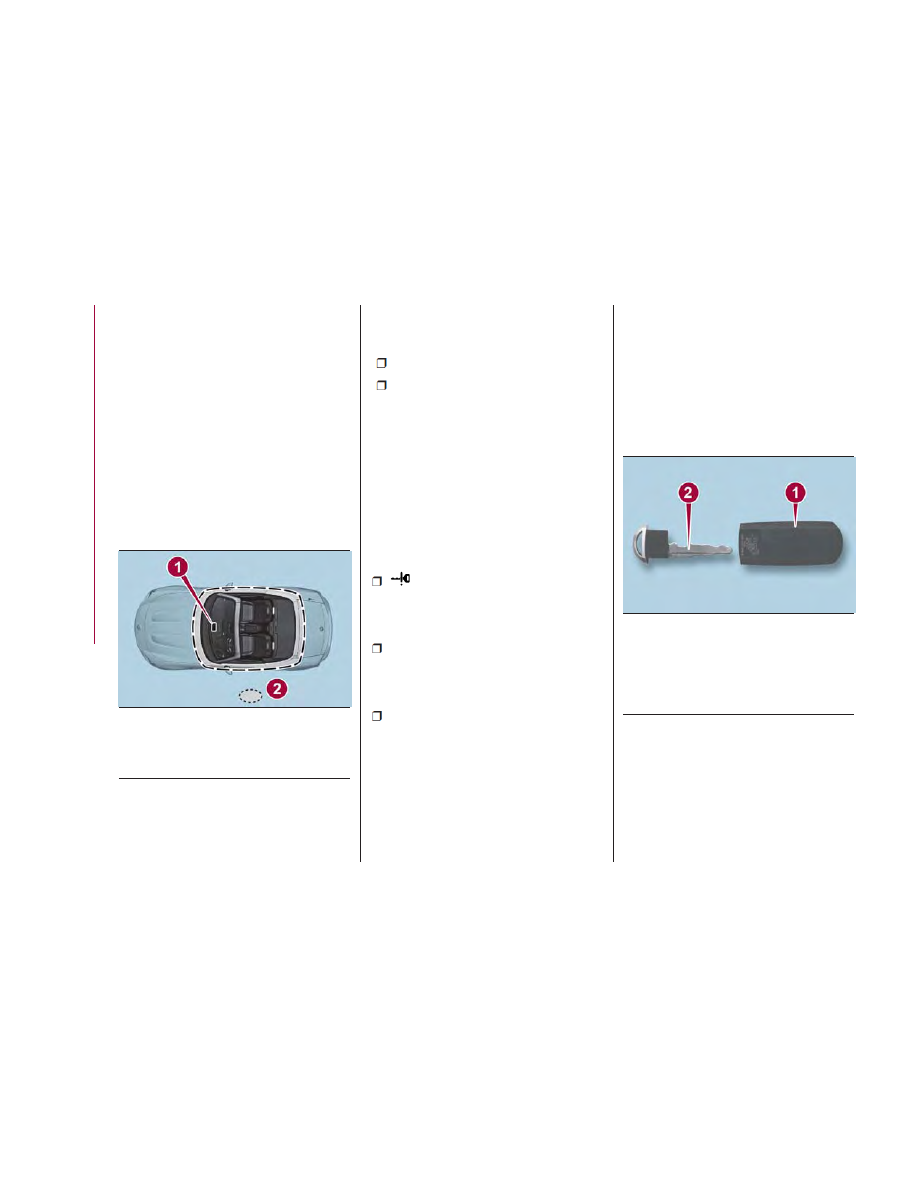

Replacing The Key Fob Battery
Proceed as follows:

1. Push the mechanical release button
and remove the emergency key.

1 — Key Fob Case With Mechanical
Release Button
2 — Emergency Key

04010202-12R-001

Key Fob Antenna Location

1 — Interior Antenna
2 — Operational Range

07031301-361-002

Emergency Key Removed

16

GETTING

TO

KNOW

YOUR

VEHICLE

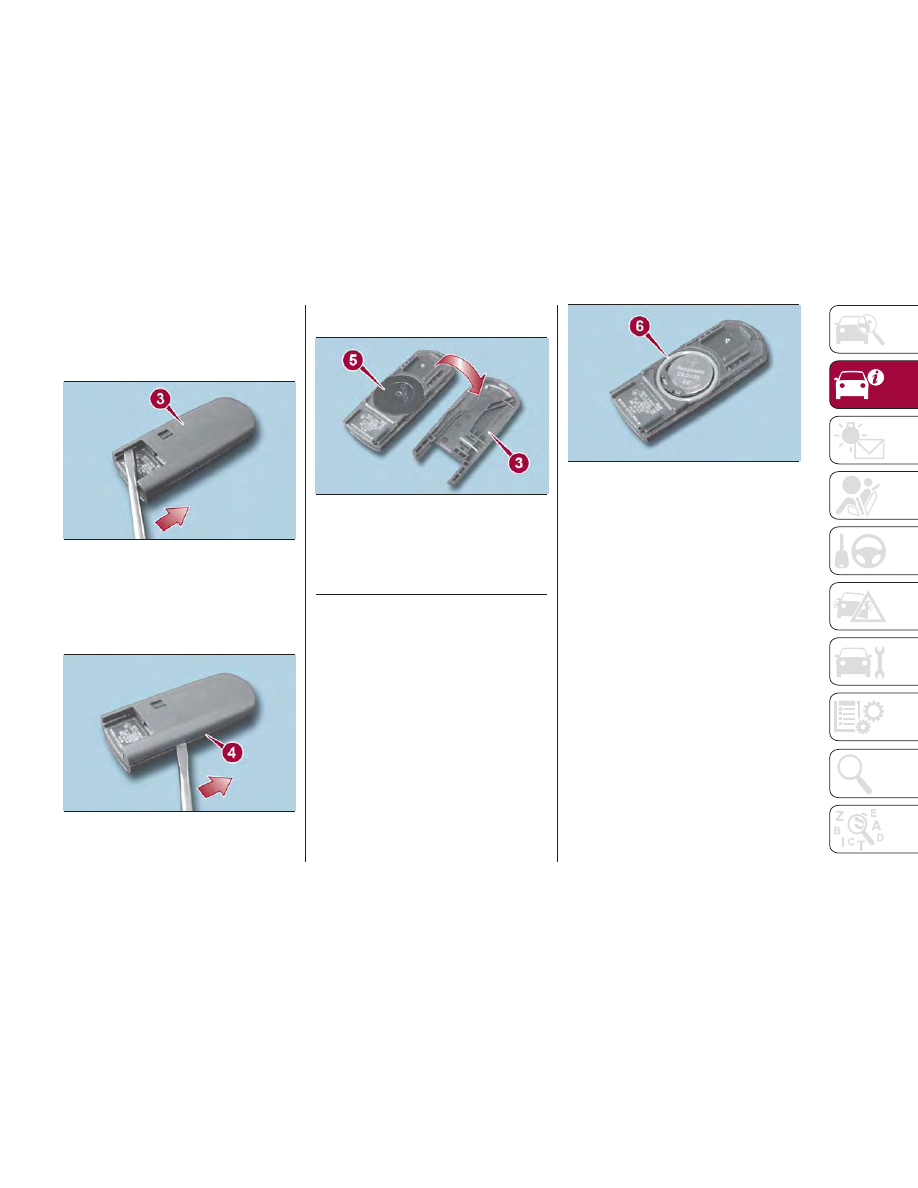

2. Insert a coin, a flat blade screw
driver, or the tip of your emergency key
into the now exposed slot and carefully
pry in the direction of the arrows to
open the cover (3) slightly.

3. Insert a coin, a flat blade screw
driver, or the tip of your emergency key
into the side gap and carefully pry in
the direction of the arrow to open the
cover (4).

4. Separate the key fob case, then
remove the battery.

3 — Key Fob Case
5 — Key Fob Battery

5. Insert a new battery with the positive
pole facing up. Then, cover the battery
with the battery cap.

6. Close the cover and reinsert the
Emergency Key.

Note: Be careful not to allow the
rubber ring shown in call-out (6) to be
scratched or damaged. If the rubber
ring comes out, reinstall it before
inserting a new battery.

Key Suspend Function

If a key fob is left in the vehicle, key fob
functions are temporarily suspended to
prevent unlawful use of the vehicle.
To restore the functions, push the
unlock button on the functions-
suspended key fob.

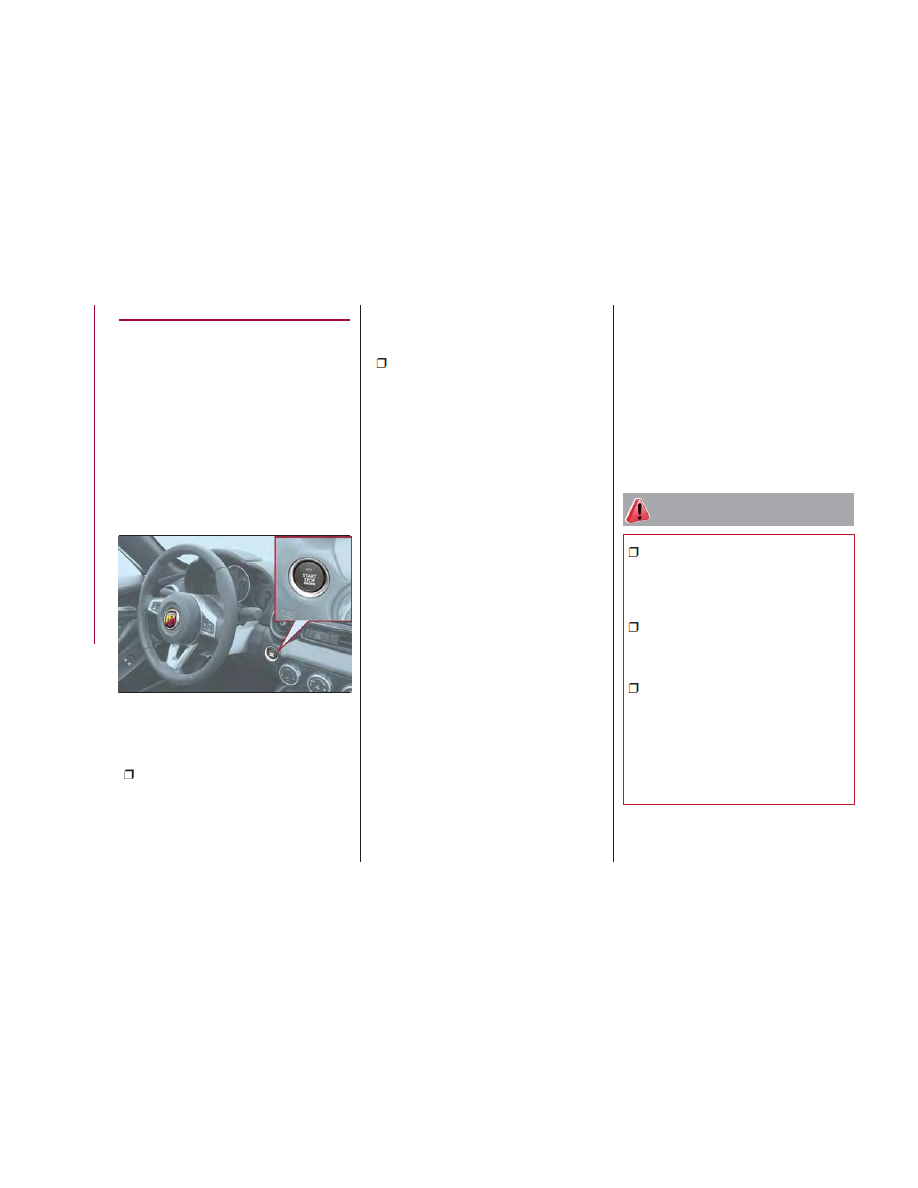

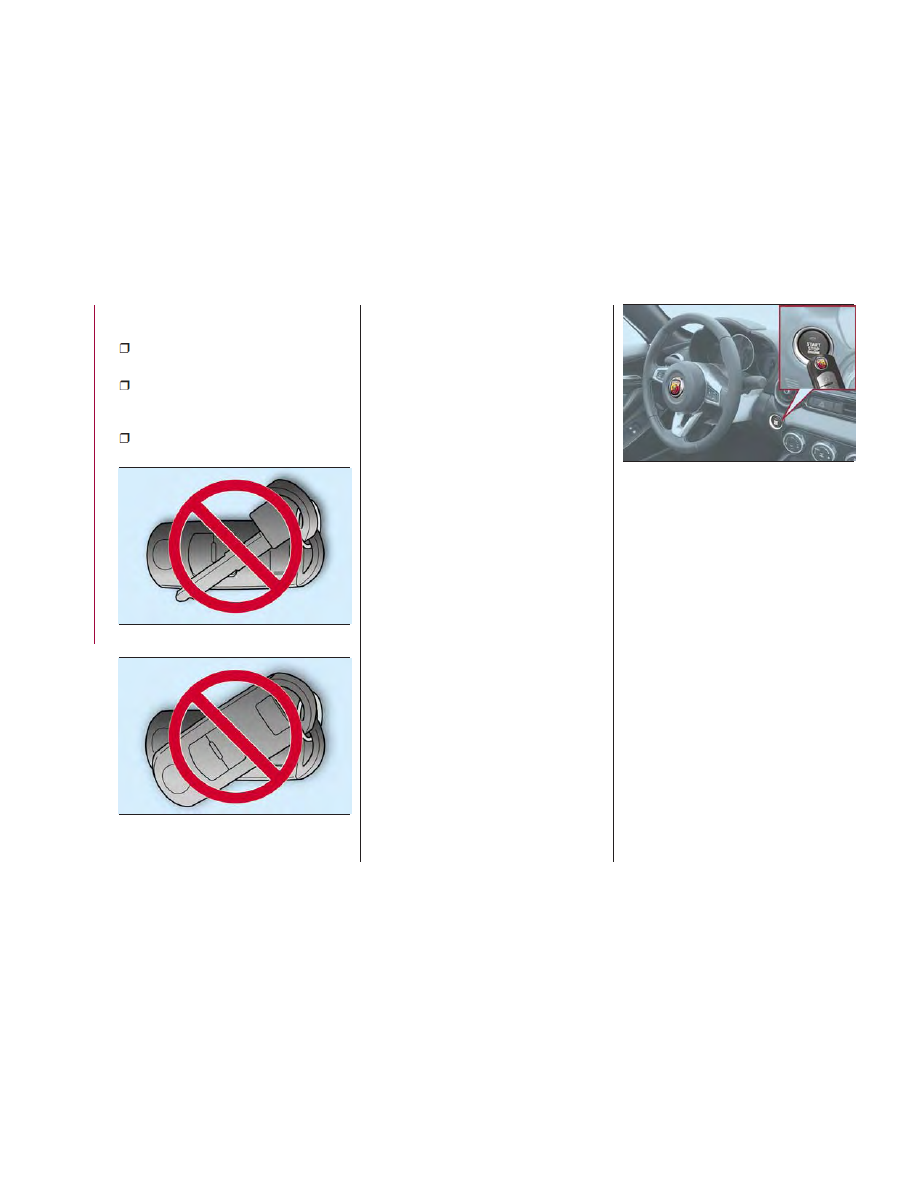

Engine Start Function
When Key Fob Battery Is
Discharged

If a key fob has discharged or
malfunctioned, start the engine by
holding the Key Fob over the keyless
ignition START/STOP button. Be careful
to not to allow the following. The signal

07031301-362-002

3 — Pry Case Left Side

07031301-363-002

4 — Pry Case Right Side

07031301-364-003

Remove Back Cover For Battery

Replacement

07031301-367-001

6 — Install New Battery

17

from the key fob will not be received
correctly, and the engine may not start:

Contact with metal parts of other key

fobs or metal objects.

Contact from key fobs from other

vehicle’s equipped with an immobilizer
system.

Contact with devices for electronic

purchases or security passage touch.

If the engine cannot be started due to a
discharged key fob battery, the engine
can be started using the following
procedure:

1. Continue to depress the brake pedal
firmly until the engine has completely
started.

2. Manual Transmission: Continue to
depress the clutch pedal firmly until the
engine has completely started.

3. Verify that the keyless ignition start
indication light (green) flashes.

4. Touch the keyless ignition
START/STOP button using the
backside of the key fob while the
keyless ignition start indicator light
(green) flashes.

5. Verify that the keyless ignition start
indicator light (green) turns on.

6. Push the keyless ignition
START/STOP button to start the
engine.

When touching the keyless ignition
START/STOP button using the
backside of the key fob, touch the
keyless ignition START/STOP button
with the key fob buttons facing up.
The engine cannot be started unless
the clutch pedal is fully depressed
(manual transmission) or the brake
pedal is fully depressed (automatic
transmission).
If there is a malfunction with the keyless
ignition START/STOP button function,
the keyless ignition start indicator light
(amber) flashes. In this case, the engine
may start. However, contact an
authorized dealer as soon as possible.
If the keyless ignition start indicator light
(green) does not illuminate, perform the
operation from the beginning. If it does
not illuminate, contact an authorized
dealer.

05010201-KY1-001AB

No Keys Touching The Key Fob

05010201-KY2-001AB

No Key Fob Touching The Key Fob

0204139243US

Discharged Key Fob Battery Start

Procedure

18

GETTING

TO

KNOW

YOUR

VEHICLE

To change the ignition position without
starting the engine, perform the
following operations after the keyless
ignition start indicator light (green) turns
on:

1. Release the clutch pedal (manual
transmission) or brake pedal (automatic
transmission).

2. Push the keyless ignition
START/STOP button to change the
ignition position. The ignition cycles in
the order of ACC, ON, and OFF each
time the keyless ignition START/STOP
button is pushed.

Note:

To change the ignition position

again, perform the operation from the
beginning.

Emergency Operation For Starting
The Engine
If the key warning light (red) illuminates,
or the keyless ignition start indicator
light (amber) flashes, this could indicate
that the engine may not start using the
usual starting method. Contact an
authorized dealer as soon as possible.
If this occurs, the engine can be
force-started. push and hold the
keyless ignition START/STOP button
until the engine starts.
Other procedures necessary for starting
the engine such as having the key fob
in the vehicle, and depressing the
clutch pedal (manual transmission) or

the brake pedal (automatic
transmission) are required.

Key Fob Cautions

Because the key fob uses low-intensity
radio waves, it may not function under
the following conditions:

The key fob is carried with a

communication device such as cellular
phones.

The key fob contacts or is covered

by a metal object.

The key fob is near electronic

devices such as personal computers.

Non-FCA genuine electronic

equipment is installed in the vehicle.

There is equipment which discharges

radio waves near the vehicle.

The key fob may consume battery

power excessively if it receives
high-intensity radio waves. Do not place
the key fob near electronic devices
such as televisions or personal
computers.

To avoid damage to the key fob,
DO NOT:

Drop the key fob.

Get the key fob wet.

Disassemble the key fob unless

replacing the battery.

Expose the key fob to high

temperatures such as direct sunlight.

Expose the key fob to any kind of

magnetic field.

Place heavy objects on the key fob.

Put the key fob in an ultrasonic

cleaner.

Put any magnetized objects close to

the key fob.

General Information

The following regulatory statement
applies to all radio frequency (RF)
devices equipped in this vehicle:
This device complies with Part 15 of the
FCC Rules and with Industry Canada
license-exempt RSS standard(s).
Operation is subject to the following
two conditions:

1. This device may not cause harmful
interference, and

2. This device must accept any
interference received, including
interference that may cause undesired
operation.

Note: Changes or modifications not
expressly approved by the party
responsible for compliance could void
the user’s authority to operate the
equipment.

19

IGNITION SWITCH

Push Button Start
Positions

The system operates only when the
key fob is within operational range.
When the clutch pedal (manual
transmission) or brake pedal (automatic
transmission) are not depressed and
the keyless ignition START/STOP
button is pushed, the ignition cycles in
the order of OFF, ACC, and ON.
Pushing the START/STOP button again
from ON position cycles the ignition to
the OFF position.

Note:

The engine starts by pushing the

keyless ignition START/STOP button
while depressing the clutch pedal
(manual transmission) or the brake
pedal (automatic transmission). To
change the ignition position, push the

keyless ignition START/STOP button
without depressing the clutch or brake
pedal.

Do not leave the ignition in the ON

position while the engine is not
running. The battery could discharged.
If the ignition is left in ACC position (for
automatic transmission, the gear
selector is in the P position, and the
ignition is in ACC), the ignition cycles to
the OFF position automatically after
about 25 minutes.

OFF
The power supply to electrical devices
turns off, and the keyless ignition start
indicator light (amber) also turns off. In
the OFF position, the steering wheel is
locked.
ACC (Accessory)
Some electrical accessories will operate
and the indicator light (amber)
illuminates. In the ACC position, the
steering wheel is unlocked.
The Keyless Entry System does not
function while the keyless ignition has
been placed in the ACC position, and
the doors will not lock/unlock even if
they have been locked manually.
ON
This is the normal running position after
the engine is started.
Note: The indicator light (amber) turns
off (the indicator light amber illuminates

when the ignition has been placed in
the ON position and the engine is not
running).
Some indicator lights/warning lights
should be inspected before the engine
is started.
When the keyless ignition has been
placed in the ON position, the sound of
the fuel pump motor operating near the
fuel tank can be heard. This does not
indicate a problem.

Warning!

Never use the PARK position as a

substitute for the parking brake. Always
apply the parking brake fully when exiting
the vehicle to guard against vehicle
movement and possible injury or damage.

When exiting the vehicle, always make

sure the ignition is in the OFF mode,
remove the key fob from the vehicle, and
lock your vehicle.

Never leave children alone in a vehicle,

or with access to an unlocked vehicle.
Allowing children to be in a vehicle
unattended is dangerous for a number of
reasons. A child or others could be
seriously or fatally injured. Children should
be warned not to touch the parking brake,
brake pedal or the transmission gear
selector.

05010101-L12-0011

Keyless START/STOP Ignition

Button

20

GETTING

TO

KNOW

YOUR

VEHICLE

Do not leave the key fob in or near the

vehicle, (or in a location accessible to
children), and do not leave the ignition in
the ACC or ON/RUN mode. A child could
operate power windows, other controls, or
move the vehicle.

Be sure the parking brake is fully

disengaged before driving; failure to do so
can lead to brake failure and a collision.

Always fully apply the parking brake

when leaving your vehicle, or it may roll
and cause damage or injury. Also be
certain to leave the transmission in PARK.
Failure to do so may allow the vehicle to
roll and cause damage or injury.

Driving the vehicle with the parking brake

engaged, or repeated use of the parking
brake to slow the vehicle may cause
serious damage to the brake system.

ADVANCED
KEYLESS ENTRY
SYSTEM — IF
EQUIPPED

Advanced Keyless Entry
System

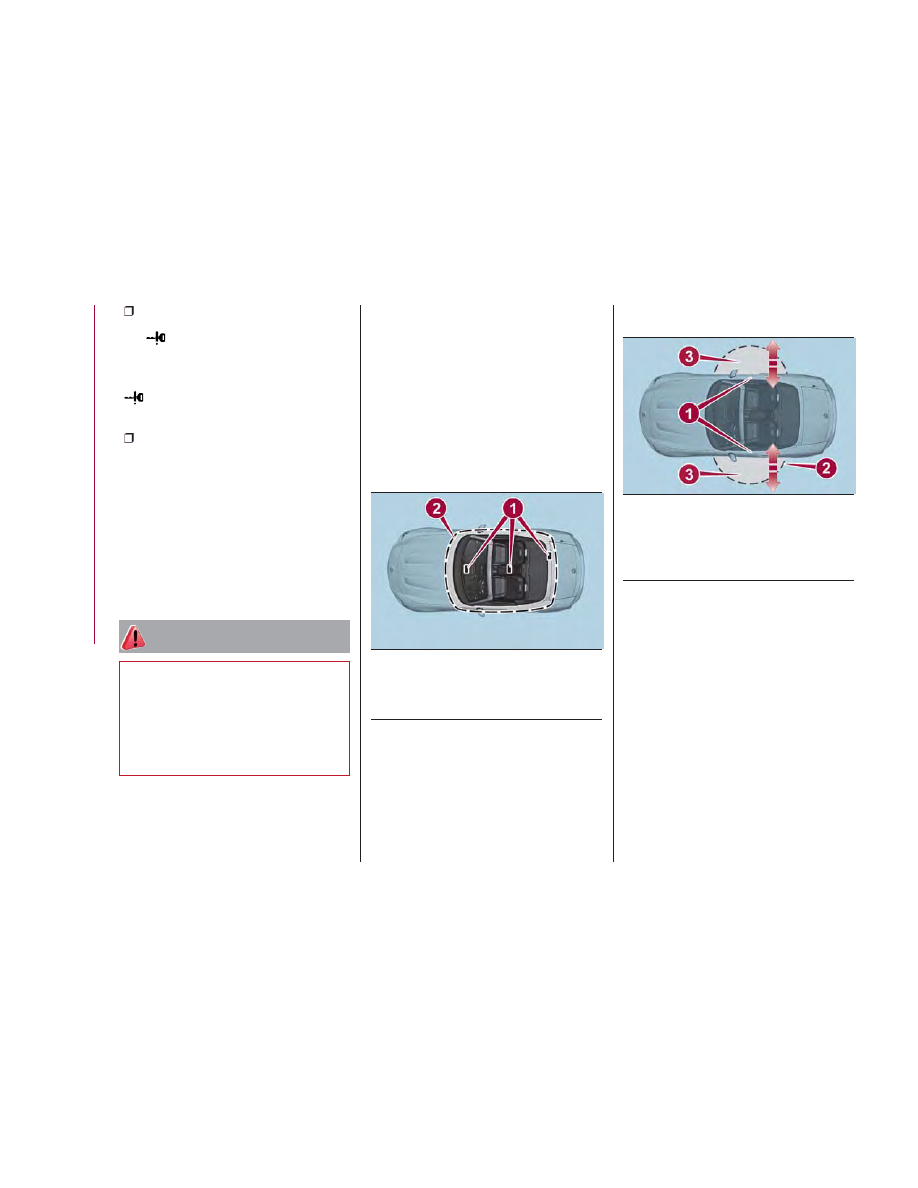

The Advanced Keyless Entry System is
an enhancement that allows you to
lock/unlock the doors, trunk lid, and
fuel filler door.
The Advanced Keyless Entry System
allows the driver to start the ignition
with the push of a button as long as the
key fob is in the passenger
compartment.
If equipped, the vehicle security alarm
system may be armed/disarmed with
the push of the lock/unlock button
located on the key fob.
System Malfunctions/Warnings
System malfunctions or warnings are
indicated by the following warning lights
or beeps (refer to “Getting To Know
Your Instrument Panel” for further
information):

Warning Light (Red)

Ignition Not Turned OFF Warning

Beep

Key Fob Removed From Vehicle

Warning Beep

Request Switch Inoperable Warning

Beep

Key Fob Left-In-Trunk Warning Beep

Key Fob Left-In-Vehicle Warning

Beep

If you have a problem with the key fob,
or the key fob is lost or stolen, contact
an authorized dealer as soon as
possible for a replacement and to make
the lost or stolen key fob inoperative.

Note: Changes or modifications not
approved by the party responsible for
compliance could void the user's
authority to operate the equipment.

The Advanced Keyless Entry

System operational range may vary
due to local weather conditions.

The Advanced Keyless Entry

System is fully operational (door/trunk
lid/fuel filler door lock/unlock) when the
ignition is placed in the OFF position.
The Advanced Keyless Entry System
does not operate if the ignition is
placed to any position other than the
OFF position.

If the key fob does not operate

when pushing a button, the operational
range becomes too small, or the
warning light does not illuminate or
flash, the battery may be weak or
discharged. To install a new battery,
refer to “Keys” in “Getting To Know
Your Vehicle” for further information.

21

Battery life is about one year.

Replace the battery with a new one if
the

Warning light (green) flashes in

the instrument cluster. Replacing the
battery about once a year is
recommended because the

Warning light may not illuminate or

flash if the battery is low or discharged.

Additional key fobs may be

obtained at an authorized dealer. Up to
six key fobs may be used with the
Advanced Keyless Entry System per
vehicle. Bring all key fobs to an
authorized dealer when additional keys
are required.

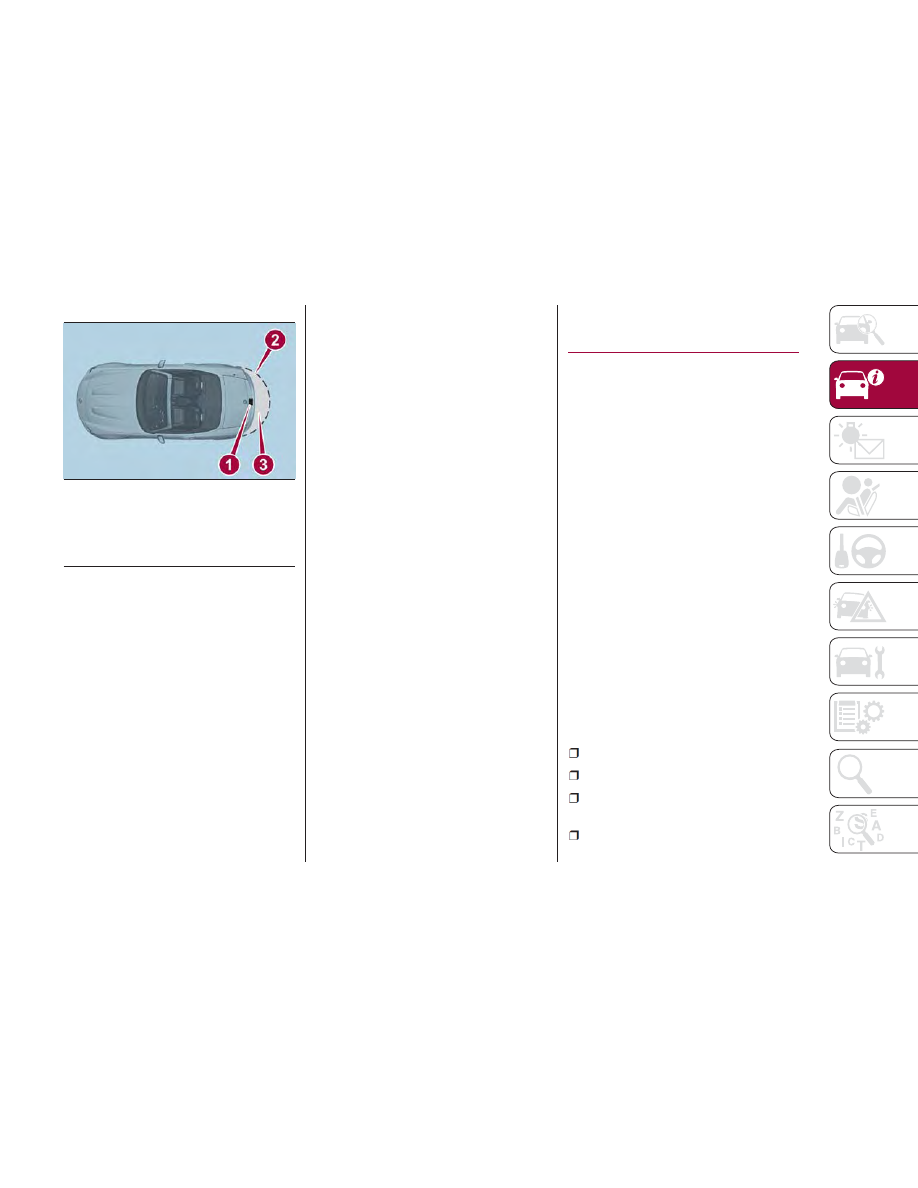

The Advanced Keyless Entry function
allows you to lock/unlock the door,
trunk lid, and fuel filler door, or open the
trunk lid while carrying the key fob.

Warning!

Radio waves from the key fob may affect
medical devices such as pacemakers:
before using the key fob near people who
use medical devices, ask the medical
device manufacturer or your physician if
radio waves from the key fob will affect the
device.

Note: The Advanced Keyless Entry
System functions can be deactivated to
prevent any possible adverse effect on
a user wearing a pacemaker or other
medical device. If the system is

deactivated, you will be unable to start
the engine by carrying the key fob.
Contact an authorized dealer for
details. If the Advanced Keyless Entry
System has been deactivated, you can
start the engine by following the
procedure indicated when the key fob
battery becomes discharged.
Operational Range
The system operates only when the
driver is in or around the vehicle while
the key fob is being carried.

Note: When the battery power is low,
or in places where there are
high-intensity radio waves or noise, the
operational range may reduce, or the
system may not operate.

Locking/Unlocking The Doors And
The Trunk Lid

Note: The system may not operate if
you are too close to the windows or
door handles.

04010202-12S-002

Advanced Keyless Entry Sensors

1 — Interior Antenna
2 — Operational Range

04020201-12A-003

Request Switch Door Functions

1 — Exterior Antenna
2 — Operational Range
3 — Distance (31 inches)

22

GETTING

TO

KNOW

YOUR

VEHICLE

Opening The Trunk Lid

General Information

The following regulatory statement
applies to all radio frequency (RF)
devices equipped in this vehicle:
This device complies with Part 15 of the
FCC Rules and with Industry Canada
license-exempt RSS standard(s).
Operation is subject to the following
two conditions:

1. This device may not cause harmful
interference, and

2. This device must accept any
interference received, including
interference that may cause undesired
operation.

Note: Changes or modifications not
expressly approved by the party
responsible for compliance could void
the user’s authority to operate the
equipment.

VEHICLE SECURITY
ALARM SYSTEM — IF
EQUIPPED

Modifications And
Add-On Equipment

FCA cannot guarantee the immobilizer
and security alarm system operation if
the system has been modified or if any
add-on equipment has been installed.
Note: To avoid damage to the vehicle,
do not modify the system or install any
add-on equipment to the immobilizer,
the security alarm system, or the
vehicle.

Immobilizer System

The immobilizer system allows the
engine to start only with a recognized
key fob.
If someone attempts to start the engine
with an unrecognized key fob, the
engine will not start, preventing unlawful
vehicle use.
If you have a problem with the
immobilizer system or the key fob,
contact an authorized dealer.
To avoid damage to the key fob, do not:

Drop the key fob.

Get the key fob wet.

Expose the key fob to any kind of

magnetic field.

Expose the key fob to high

temperatures such as direct sunlight.

04020202-12A-003

Electronic Trunk Release

1 — Exterior Antenna
2 — Operational Range
3 — Distance (31 inches)

23

Note:

Changes or modifications not

expressly approved by the party
responsible for compliance could void
the user's authority to operate the
equipment.

If the engine does not start with the

correct key fob, and the

warning

light keeps illuminating or flashing, the
system may have a malfunction.
Contact an authorized dealer.

The key fobs carry a unique

electronic code. For this reason, and to
assure your safety, obtaining a
replacement key fob can only be done
through your authorized dealer, and will
require some waiting time.

Always keep a spare key fob in

case one is lost. If a key fob is lost,
contact an authorized dealer as soon
as possible.

If you lose a key fob, an authorized

dealer will reset the electronic codes of
your remaining key fobs and
immobilizer system. Bring all the
remaining key fobs to an authorized
dealer to reset. Starting the vehicle
with a key fob that has not been reset
is not possible.

Operation
The engine may not start and

warning light may illuminate or flash

if the key fob is placed in an area
difficult for the system to detect the
signal, such as on the instrument panel.
Move the key fob to a location within
the signal range, place the ignition in
the OFF position, and restart the
engine.

Note: Signals from a TV, radio station,
transceiver, or mobile telephone could
interfere with your immobilizer system.
If you are using the proper key fob and
the engine fails to start, check the

warning light.

Arming
The system is armed when the ignition
is cycled from the ON to OFF position.
The

warning light in the instrument

cluster flashes every two seconds until
the system is disarmed.
Disarming
The system is disarmed when the
ignition is placed in the ON position with
the correct programmed key fob. The

warning light illuminates for about

three seconds and then turns off. If the
engine does not start with the correct
key fob, and the

warning light

remains illuminated or flashing, try the
following:

Make sure the key fob is within the

operational range for signal
transmission.

Cycle the ignition off, and then restart

the engine. If the engine does not start
after three or more tries, contact an
authorized dealer.

Note:

If the

warning light flashes

continuously while you are driving, do
not turn the engine OFF. Contact an
authorized dealer and have it checked.
If the engine is shut off while the

warning light is flashing, you will

not be able to restart it.

Because the electronic codes are

reset when the immobilizer system is
repaired, the keys are needed. Make
sure to bring all the key fobs to an
authorized dealer so that they can be
programmed.

Vehicle Security Alarm
System — If Equipped

If the security alarm system detects an
inappropriate entry into the vehicle, or
the intrusion sensor detects movement
in the vehicle, which could result in the
vehicle or its contents being stolen, the
alarm alerts the surrounding area by
sounding the siren/horn and flashing
the hazard warning lights.
The system will not function unless it is
properly armed. Follow the arming
procedure correctly.

24

GETTING

TO

KNOW

YOUR

VEHICLE
