Fiat Freemont (2013 год). Руководство - часть 95

УСТАНОВКА ДОРОЖНОГО КОЛЕСА

Автомобили, на которых установлены
колеса с крышками
1. Установите дорожное колесо на ось.
2. Для облегчения процесса установки для

стальных колес с крышками, наденьте две
зажимные гайки на монтажные шпильки,
расположенные с обеих сторон ниппеля.
Гайки надевать надо конической стороной к
колесу. Слегка затяните зажимные гайки.

ПРЕДУПРЕЖДЕНИЯ!

Во избежание соскальзывания
автомобиля с домкрата не затяги-

вайте зажимные гайки полностью, пока
автомобиль не будет опущен на землю.
Несоблюдение этого требования может
привести к травмам.

(Рис. 176)

3. Установите напротив вырез под ниппель в

крышке колеса и ниппель в колесе. Устано-
вите крышку вручную, защелкивая ее на
две зажимные гайки. При установке
крышки не пользуйтесь молотком и не при-
кладывайте чрезмерное усилие.

4. Закрутите остальные зажимные гайки ко-

нической стороной к колесу. Слегка затя-
ните зажимные гайки.

(Рис. 176)

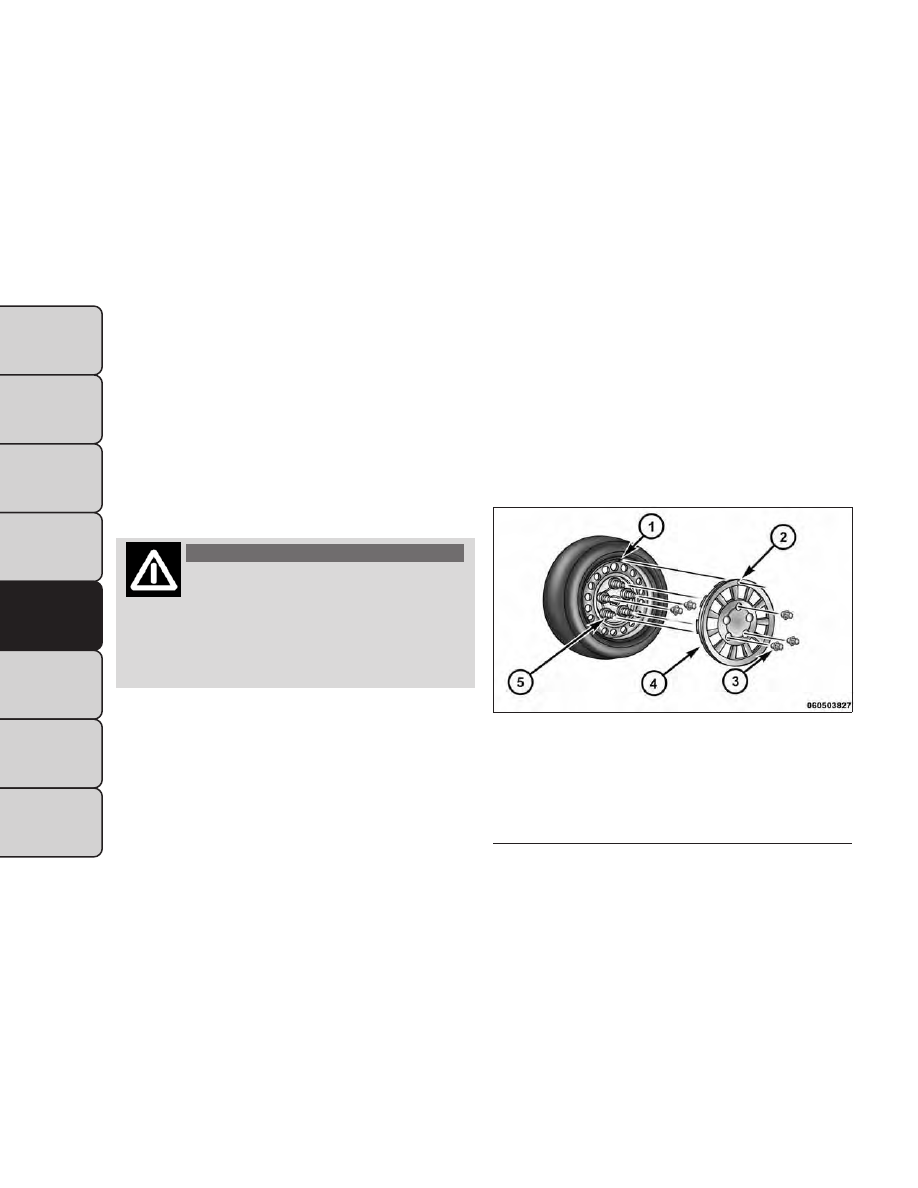

Шина и крышка колеса или центральный колпачок

1 — ниппель

4 — крышка колеса

2 — вырез под ниппель

5 — монтажная
шпилька

3 — зажимная гайка
колеса

382

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

ПРЕДУПРЕЖДЕНИЯ!

Во избежание соскальзывания
автомобиля с домкрата не затяги-

вайте зажимные гайки полностью, пока
автомобиль не будет опущен на землю.
Несоблюдение этого требования может
привести к травмам.

5. Опустите автомобиль на землю, поворачи-

вая

ручку

домкрата

против

часовой

стрелки.

6. Завершите затягивание зажимных гаек.

Нажмите на гаечный ключ и в то же время
на конец ручки для увеличения рычага. За-
тягивайте зажимные гайки в звездообраз-
ном порядке, пока каждая гайка не будет
затянута дважды. Требуемое значение мо-
мента затяжки зажимных гаек указано в
таблице 9Моменты затяжки9 в данном раз-
деле. При возникновении сомнений в пра-
вильности затяжки гаек обратитесь для
проверки к авторизованному дилеру или на
станцию техобслуживания.

7. Через 40 км езды проверьте динамометри-

ческим ключом моменты затяжки зажим-
ных гаек, чтобы убедиться, что все гайки
надежно сидят на своих местах.

Автомобили с колесами без крышек
1. Установите дорожное колесо на ось.
2. Закрутите остальные зажимные гайки ко-

нической стороной к колесу. Слегка затя-
ните зажимные гайки.

ПРЕДУПРЕЖДЕНИЯ!

Во избежание соскальзывания
автомобиля с домкрата не затяги-

вайте зажимные гайки полностью, пока
автомобиль не будет опущен на землю.
Несоблюдение этого требования может
привести к травмам.

3. Опустите автомобиль на землю, поворачи-

вая

ручку

домкрата

против

часовой

стрелки.

383

ЗНАКОМ-
СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-
НОСТЬ

ЗАПУСК
ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-
НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-
НОЙ

СИТУАЦИИ

ОБСЛУЖИ-
ВАНИЕ И

УХОД

ТЕХНИЧЕ-
СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ
УКАЗАТЕЛЬ

4. Завершите затягивание зажимных гаек.

Нажмите на гаечный ключ и в то же время
на конец ручки для увеличения рычага. За-
тягивайте зажимные гайки в звездообраз-
ном порядке, пока каждая гайка не будет
затянута дважды. Требуемое значение мо-
мента затяжки зажимных гаек указано в
таблице 9Моменты затяжки9 в данном раз-
деле. При возникновении сомнений в пра-
вильности затяжки гаек обратитесь для
проверки к авторизованному дилеру или на
станцию техобслуживания.

5. Через 40 км езды проверьте динамометри-

ческим ключом моменты затяжки зажим-
ных гаек, чтобы убедиться, что все гайки
надежно сидят на своих местах.

Набор TIREFIT (для моделей /
рынков, где используется)

С помощью уплотнителяTIREFIT можно закле-
ить проколы размером до 6 мм в наружной
части шины. Не следует удалять инородные
предметы (например, винты или гвозди) из
шины.TIREFIT можно использовать при наруж-
ных температурах до -20С.
Этот набор позволяет временно заклеить
шину, что позволит автомобилю проехать до
160 км при максимальной скорости 88 км/ч.

ХРАНЕНИЕ НАБОРА TIREFIT
Набор TIREFIT находится под крышкой в за-
днем отсеке для хранения мелких вещей ба-
гажного отделения.

384

ЗНАКОМ-

СТВО С

АВТОМО-

БИЛЕМ

БЕЗОПАС-

НОСТЬ

ЗАПУСК

ДВИГАТЕЛЯ

И УПРАВЛЕ-

НИЕ АВТО-

МОБИЛЕМ

КОНТРОЛЬ-

НЫЕ ИНДИ-

КАТОРОЫ

И ПРЕД-

УПРЕЖ-

ДАЮЩИЕ

СООБЩЕНИЯ

В ЭКСТРЕН-

НОЙ

СИТУАЦИИ

ОБСЛУЖИ-

ВАНИЕ И

УХОД

ТЕХНИЧЕ-

СКИЕ

ХАРАКТЕ-

РИСТИКИ

ПРЕДМЕТНЫЙ

УКАЗАТЕЛЬ

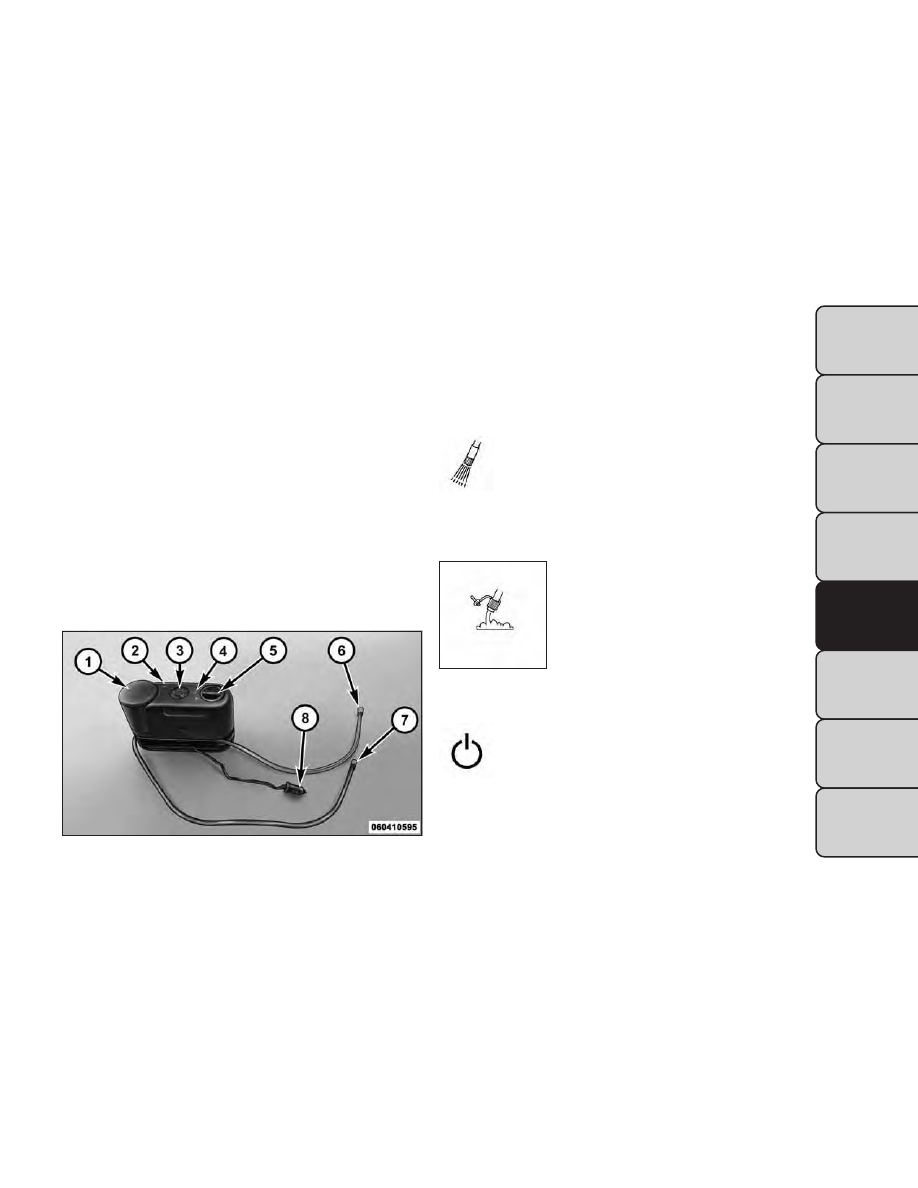

Компоненты и использование набора
TIREFIT

(Рис. 177)

1. Бутылка с уплотнителем
2. Кнопка спускания
3. Манометр
4. Кнопка питания
5. Ручка выбора режима
6. Шланг уплотнителя (прозрачный)
7. Шланг воздушного насоса (черный)
8. Разъем питания

Использование ручки выбора режима и
шланги
Ваш набор TIREFIT обозначен следующими
символами, указывающими режим воздуха
или уплотнителя.
• Выбор режима воздуха

Вдавите ручку выбора режима (5) и
поверните ее в положение для работы
только воздушного насоса. Исполь-
зуйте черный шланг (7) воздушного

насоса, когда выбран этот режим.
• Выбор режима уплотнителя

Вдавите ручку выбора режима
(5) и поверните ее в это поло-
жение, чтобы впрыснуть герме-
тик TIREFIT и накачать шину.
Используйте шланг уплотни-
теля (прозрачный шланг) (6),
когда выбран этот режим.

• Использование кнопки Питания

Нажмите и отпустите кнопку питания
(4) один раз, чтобы включить набор
TIREFIT. Нажмите и отпустите кнопку
питания (4) еще раз, чтобы выключить

набор TIREFIT.

(Рис. 177)

385
