FIAT Auto)

13

Alimentazione a chiave on (+CHIAVE)

0,5

L

Imax=600 mA (2 bobine relè standard
FIAT Auto)

14

Comando riscaldatore supplementare.

-

-

I

MAX

= 300 mA (1 bobina relè standard

FIAT Auto)

15 Non

collegato

-

-  -




Predisposizione per altoparlanti posteriori












Pin Funzione/Part

number

Connettore

Sezione

mi

ni

mo

cavo [mm

2

]

colore cav

o

Note



Connettore 6 vie Tyco p/n 1-480705-0
Controparte: Tyco p/n 1-480704-0 (a cura
dell’allestitore)







Riferimento a schema C036-L1B

1  Alimentazione 12V permanenti (+30) per

autoradio

1,5  RG

Alimentazione permanente da
batteria ausiliaria verso autoradio
cavo presente solo da C036-L1A a
Y028L1A

(1)



2

Altoparlante post. Sx +

1

V



3

Altoparlante post. Sx -

1

VN

4

Altoparlante post. Dx +

1

HN



5

Altoparlante post. Dx -

1

H



6 Non

collegato

-








Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















139 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

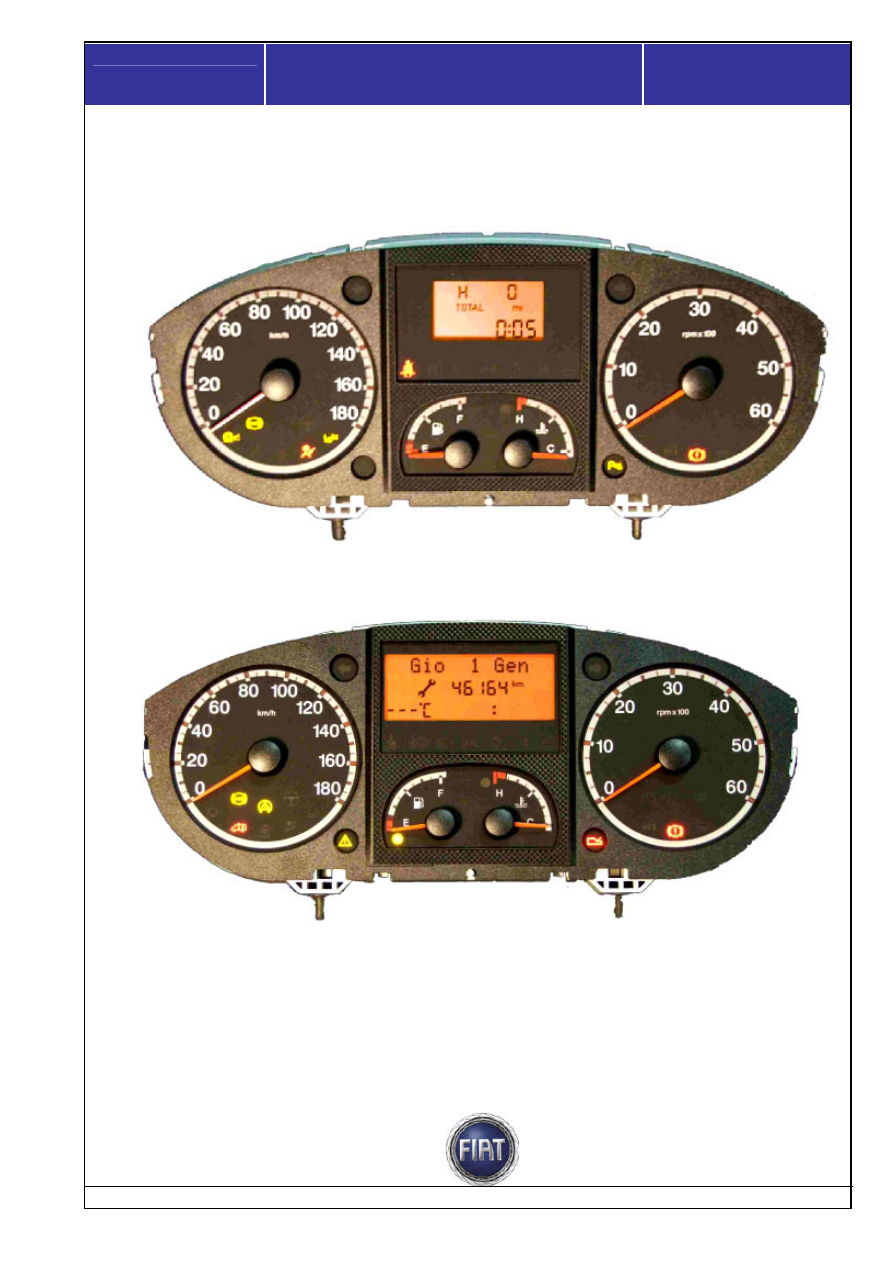

7.3 QUADRO STRUMENTI


Le versioni previste sono MODALE E COMFORT.






Modale







Comfort





Il quadro strumenti, sia in versione MODALE, sia COMFORT, rispecchia la logica di funzionamento
standard dei quadri di nuova generazione, che equipaggiano le vetture del marchio.







Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

140 / 187

NOTE:

- Il quadro strumenti (NQS) è un nodo al quale deve essere effettuata la procedura di allineamento proxi
prevista sul programma di diagnosi dell’ examiner, ogni volta che è sostituito con uno nuovo. Il mancato
allineamento proxi del quadro provocherà il lampeggio delle spie.

- L’odometro totale può essere azzerato per una volta, se la percorrenza visualizzata è inferiore a 200 Km.
Se non è ancora stato effettuato l’azzeramento, il valore dei chilometri visualizzato è preceduto da un
simbolo simile ad un

 H

.

L’ azzeramento si effettua premendo e tenendo premuti i tasti + / - di setup, presenti sulla plancetta comandi.

- In caso di sostituzione del quadro strumenti, occorre rimemorizzare i dati relativi all’odometro totale e della
scadenza del service. Rieffettuare l’allineamento proxy.





La tabella riporta sinteticamente le indicazioni fornite dal quadro strumenti, secondo le due versioni previste.



Contenuto MODALE

COMFORT

Tachimetro

X

X

Contagiri

X X

Indicatore livello carburante

X

X

Indicatore temperatura liquido raffreddamento motore

X X

Correttore assetto fari

X

X

Odometro totale

X X

Temperatura esterna e pericolo ghiaccio

–

X

Illuminazione reostatata

– X

Menu di Setup ridotto

X

–

Menu di Setup completo

– X

Ora

X

–

Ora e Data

– X

Trip Computer

X

X

Avvisi manutenzione programmata e cambio olio motore

X X

Indicazioni cambio automatico

–

X

Ripetizione informazioni Audio

– X

Ripetizioni informazioni da Convergence C1

–

X

Ripetizioni informazioni da Convergence C3

– X

Logistic Mode

X

X

Buzzer (avarie, sensore parcheggio, SBR,beep conferma azionam. tasti)

X X

Filtro antiparticolato (Diesel Particulate Filter) + Oil life

X

X

Avaria alternatore

X X

Minima pressione olio motore

X

X

Minimo livello olio

X X

Indicazione EOBD/MIL

X

X

Preriscaldo candelette / avaria sensore

X X

Acqua nel filtro gasolio

X

X

Cruise Control

X X

Luci fendinebbia e retronebbia

X

X

Luci di direzione, posizione, targa e check

X X

Luci abbaglianti

X

X

Avaria sensore crepuscolare

– X

Avaria sensore pioggia

–

X

Airbag

X X

Disattivazione airbag passeggero da menu

X

X

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















141 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



Seat Belt Reminder

X X

Indicazioni ABS

X

X

Indicazioni ESP

X X

Freno a mano inserito con allarme acustico con vettura in movimento

X

X

Minimo livello liquido freni

X X

Usura pastiglie freni

X

X

Guida servoassistita

X X

Indicazioni Immobilizer

X

X

Fire Prevention Switch

X X

Superamento limite velocità

X

X

Porte / vano di carico aperti

X X

Segnalazioni sensore parcheggio

X

X

Visualizzazione assetto sospensioni autolivellanti e avaria

– X

Visualizzazione livello olio

X

X


MENU DI SET-UP

Il menu di setup può essere attivato con chiave su  MARCIA e premendo per due volte consecutive il tasto
MODE, situato sulla plancetta comandi laterale sinistra.







Le funzioni del menu di set-up selezionabili con i tasti “MODE” / “+” / “–” devono essere attivabili
esclusivamente con la vettura ferma ad eccezione della funzione: “Speed limit” (selezione
attivazione/disattivazione limite di velocità e soglia di limite velocità).
Queste funzioni non sono inoltre attivabili durante i cicli di visualizzazione dei messaggi di anomalia.

Il funzionamento deve essere di tipo sequenziale come segue:



a) Tasto “MODE” (1)
1 impulso breve :

-  con vettura in movimento: attivazione del menu di set-up “ridotto”;
-  selezione delle funzioni presenti nel menu di set-up.


1 impulso lungo:

-  memorizza le modifiche confermate con l’impulso breve e torna alla videata standard (o videata attiva prima

della pressione del tasto “MODE”).

b) Tasti “+” / “-” (2)

-  impostazione / regolazione delle funzioni presenti nel menu di set-up
