Fiat Ducato (2006). Manuale - parte 30

Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

122 / 187

7

Alim. luce retromarcia sx da interruttore su cambio (coll. con AH8)

8

Alim. luce retromarcia dx da interruttore su cambio (coll. con AH8)

9

Segnale da FIS per BDS (pista passante coll. con PR15)

10

J.C. B-CAN A su cavo posteriore (NSP)

11

+30 da F-32 (predisposizione)

12

Alim. Bobina relè T66 CFO da F-52 (coll. con PR17)

13

+30 da F-36 per CGP

14

Alim. Presa corrente posteriore da F-44 (coll. con PM9)

15

Alim. da F-40 per lunotto term. sx  e bobina relè lunotto dx

16

Comando neg relè BL/SBL porte anteriori (coll. con CX10)

17

Alim. motore alzacristalli passeggero da F-48

18

Confort Enable (coll. con CX11)

19

INT da F-49 per NSP, CSP, CAV

20

Collegamento con PR11 (predisposizione)

21

INT da F-49 per  NCL, ill. comandi sedili risc.

22

Pista passante coll. con PR5 (predisposizione)

23

INT da F-49 (predisposizione)

24

INT da F-49 (predisposizione)

25

INT da F-51 (predisposizione)

26

INT da F-51 (predisposizione)

27

INT da F-51 (predisposizione)

28

J.C. B-CAN B su cavo posteriore (NSP)

29 Non

Disponibile

30

Alim. Motore Alzacristalli LG da F-47

31

Alim. sbrinatori specchi da F-41

32

Alim. pompa carburante a serbatoio (coll. con AH9)







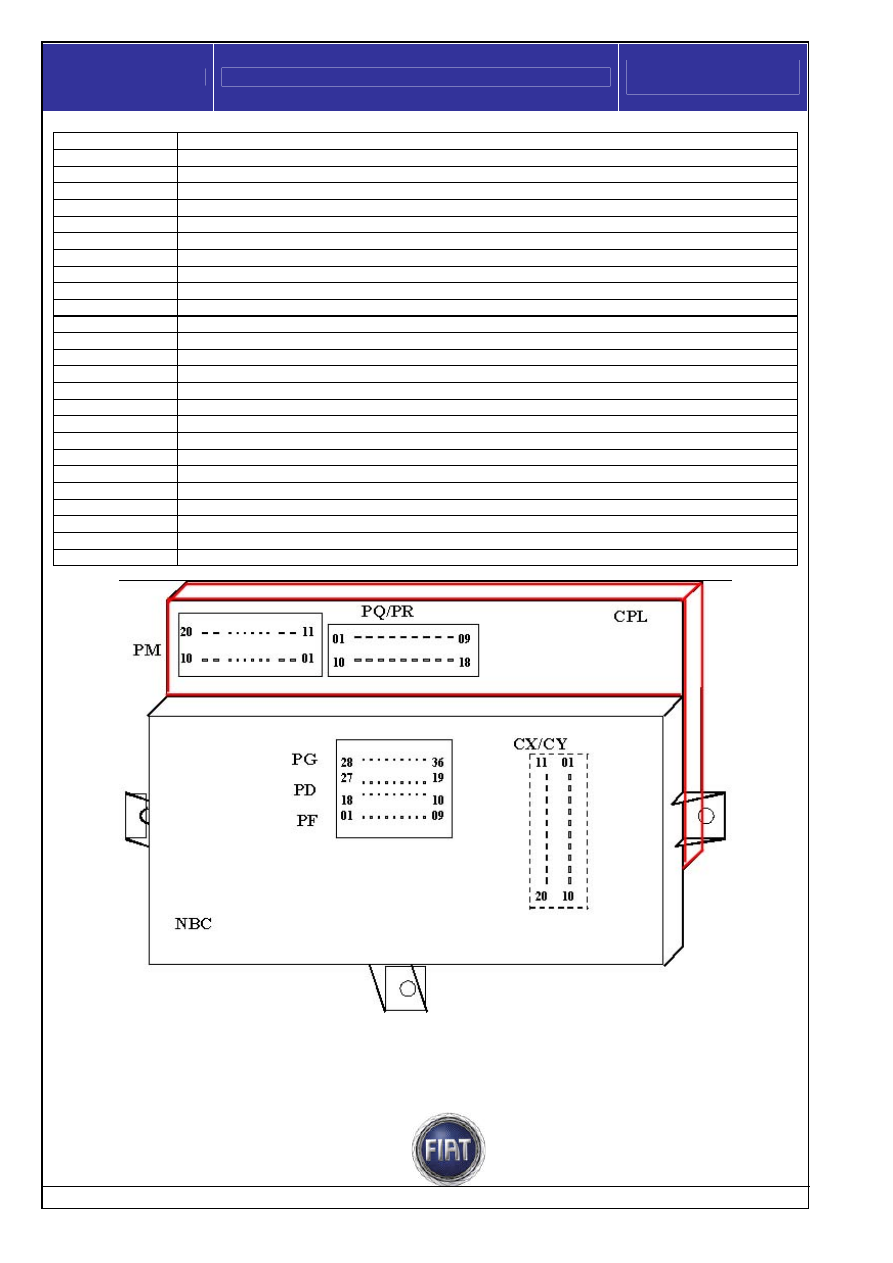

VISTA POSTERIORE






Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















123 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati







CONNETTORE PM 20 VIE



Pin Funzione

pin

1

INT/A da commutatore accensione

2

Sgn pos. da Comm Acc per luci staz. (coll. con CX12)

3

INT da F-49 per illuminazione plancetta sx

4

INT da F-49 per NRR

5

B-CAN B per NRR

6

INT da F-50 per NAB

7

+30 da F-39 per NRR

8

+30 da F-39 (predisposizione)

9

Alim. da F-44 predisposizione (coll. Con LL14)

10

Massa di potenza CPL (coll. con CX20, PR10, AH20)

11

INT da Comm. Acc.

12

INT da F-51 per Cronotachigrafo

13

INT da F-51 (predisposizione)

14

INT/A da F-31 per NBC

15

Segnale da FIS per BDS (coll. con AH6)

16

Comando spia avaria centralina servoguida CSG (coll. con AH5)

17

B-CAN A per nodo radio ricevitore NRR

18

Non Disponibile

19

Alim. da F-48 (predisposizione)

20

Alim. da F-47 (predisposizione)


PQ/PR  Connettore 9+9 vie


Pin Funzione

pin

1

+ Luci per gruppo clima (collegato con AH4 )

2

INT da F-37 (predisposizione)

3

Non Disponibile

4

Non Disponibile

5

Collegato con LL22 (predisposizione)

6

Non Disponibile

7

Non Disponibile

8

INT da F-51 (predisposizione)

9

INT da F-51 (predisposizione)

10

Pista di massa coll. con PM10 (predisposizione)

11

Collegamento con LL20 (predisposizione)

12

INT da F-49 per illuminazione plancetta centrale

13

Alim. esterna per F-51 (predisposizione)

14

Alim. da F-13 per correttore assetto fari su NQS

15

Segnale da FIS per BDS (pista passante coll. con LL9)

16

+30 da F-32 (predisposizione)

17

Alim. accendisigari da F-52

18

Sgn da comando correttore assetto fari su NQS (coll. con AH1)



Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

124 / 187

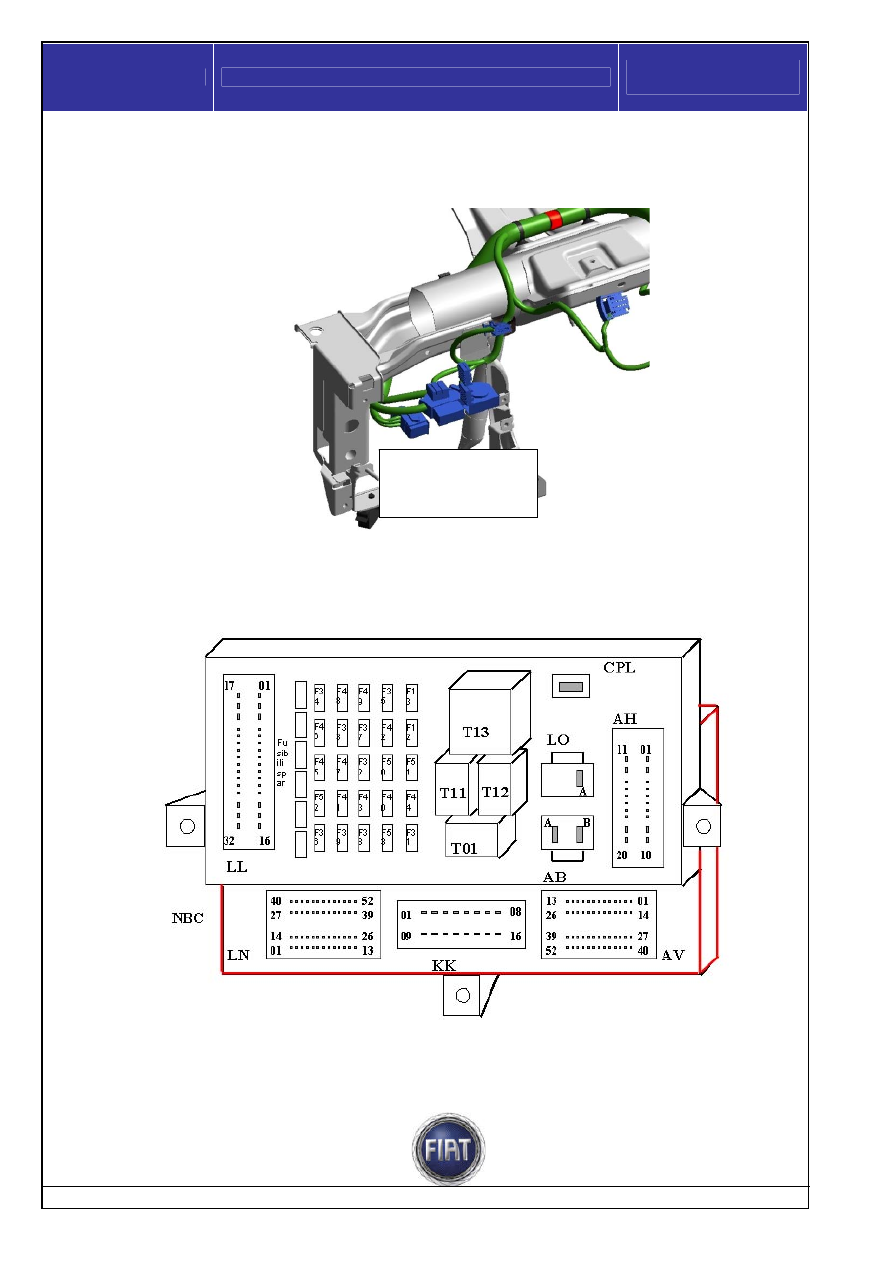

Cablaggio di collegamento









7.2  BODY COMPUTER





VISTA ANTERIORE







NPL(NBC+CPL)

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















125 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





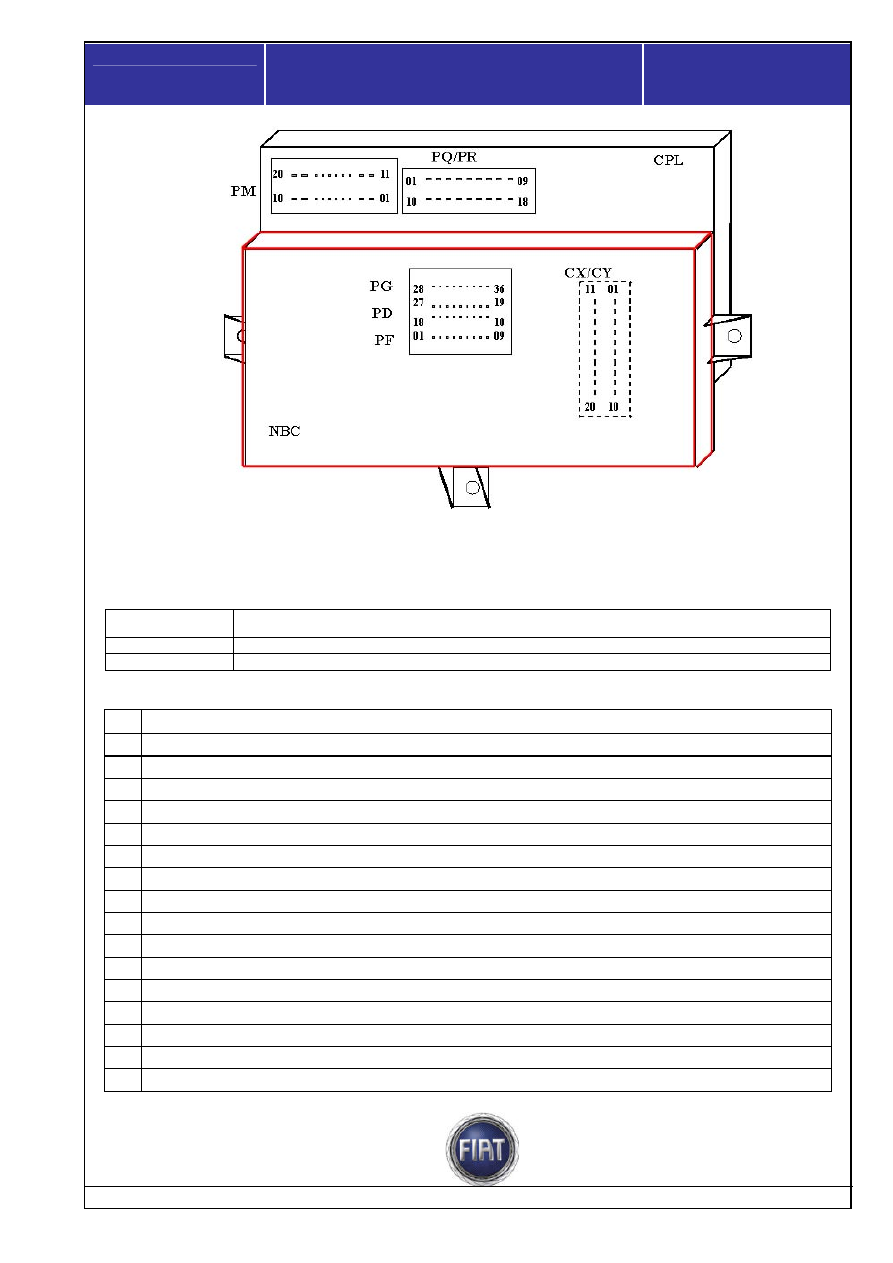

VISTA POSTERIORE

Pin out connettori NBC 250



CONNETTORE AB 2 VIE

Pin

Funzione pin

A

+30 da F-71 CBA

B

+30 da F-72 CBA (CF0)



  CONNETTORE CY/CX  (20 POLI  AMP Multilock)

Pin Funzione pin

01

30 da F-38 per relè interni ad NBC

02

Segnale digitale positivo luci arresto sx/ dx da CPL

03

Segnale digitale positivo luci retromarcia da CPL

04 Non

connesso

05 B-CAN

B

06

Comando negativo bobina relè lunotto termico (T11)

07 B-CAN

A

08

Comando negativo bobina relè anabbaglianti (T01)

09

INT (positivo) da commutatore accensione

10

Comando negativo bobina relè esterno ripetizione D+

11

Uscita contatto relè per funzione SBMT (stacca batteria minima tensione)

12

Segnale positivo luci stazionamento da commutatore

13

INT da F-37

14

Comando negativo bobina relè servizi 2 (T13)

15

INT per F-51

16 Non

connesso
