NOTA: la centralina antiinclinazione non prevede i sensori volumetrici per questo veicolo



CENTRALINE AUTONOME
CSG: Centralina Servo Guida, CRS: Centralina Riscaldatore Supplementare, CCT: Centralina
Cronotachigrafo,

VideoParkingSystem: Centralina Telecamera Parcheggio (VPAS - Video Parking

Aiding System)

INTERFACCE UTENTE
DSHS: Sistema riscaldamento sedile guida (Driver Seat Heating System), PSHS: Sistema riscaldamento
sedile passeggero (Passenger Seat Heating System) ,

CGP: Centralina Gestione Porte, CVM: Centralina

Vano Motore,

CPL: Centralina Plancia, DEV: Devio Guida, CSS: (Central Stack Switch), LSS:  Left Stack

Switch,

DDC: (Driver Door Command, CDC: Codriver Door Command

Bus e linee seriali



La tabella seguente riporta per ogni nodo / centralina:

1: I’acronimo del nodo secondo standard Fiat.
2: La descrizione dell’ acronimo relativo al nodo.
3: Il bus tramite il quale avviene la comunicazione.
4: Il tipo di nodo.(se master,slave,su quale bus è collegato,ecc.).
5: Se è dotato di un programma di diagnosi.
6: Il bus tramite il quale è effettuata la diagnosi.
7: Se il nodo necessita di un allineamento proxy in caso di sostituzione.


Nodo (1)

Descrizione

(2)

Bus dati (3

)

Tipologia

Nodo (4)

Diagnosi (5)

Bus

Diagnosi (6)

Proxi (7)

NBC

Nodo Body Computer

B CAN
C CAN

B: +30 master

C: node

ABUS: node

SI B

CAN SI

NCM

Nodo Controllo Motore

C CAN

C: +15 node

SI

Linea K

-

NQS

Nodo Quadro Strumenti

B CAN

B: +30 slave

SI

B CAN

SI

NRR

Nodo Radio Ricevitore

B CAN

B: +30 slave

NO

-

-

NFR

Nodo Frenante

(ABS, ASR, VDC)

C CAN

C: +15 node

SI

Linea K

-

NCV

Nodo Convergence

B CAN

B: +30 slave

SI

B CAN

SI

NCL

Nodo CLimatizzatore

B CAN

B: +15 slave

SI

B CAN

SI

NCA

Nodo Cambio Automatico

C CAN

C: +15 node

SI

Linea K

-

NAS

Nodo Angolo Sterzo

C CAN

C: +15 node

NO

-

-

NYL Nodo

Sensore

Imbardata C CAN

C: +15 node

NO

-

-

NSC

Nodo Selettore Cambio

C-CAN

C: +15 node

NO

-

-

NSP

Nodo Sensore Parcheggio

B CAN

B: +15 slave

SI

B CAN

-

NAB

Nodo Air Bag

B CAN

B: +15 slave

SI

B CAN

SI

NMA

Nodo Molle Aria

B CAN

B: +30 slave

SI

B CAN

-

CSA

Centralina Sirena Antifurto

A-BUS

ABUS: node

NO

-

-

CAV

Centralina Allarme Antiinclinazione

A-BUS

ABUS: node

NO

-

-

CSP

Centralina Sensore Pioggia /

Crepuscolare

A-BUS ABUS:

node  NO

-

-

CSG

Centralina Servo Guida

-

-

SI

Linea K

-

CRS

Centralina Riscaldatore Supplementare -

-

SI  Linea

K  -

CCT

Centralina CronoTachigrafo

-

-

SI

Linea K

-

VPAS Centralina

Telecamera

Parcheggio -

-

NO  -  -

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















111 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



Layout componenti e cablaggi

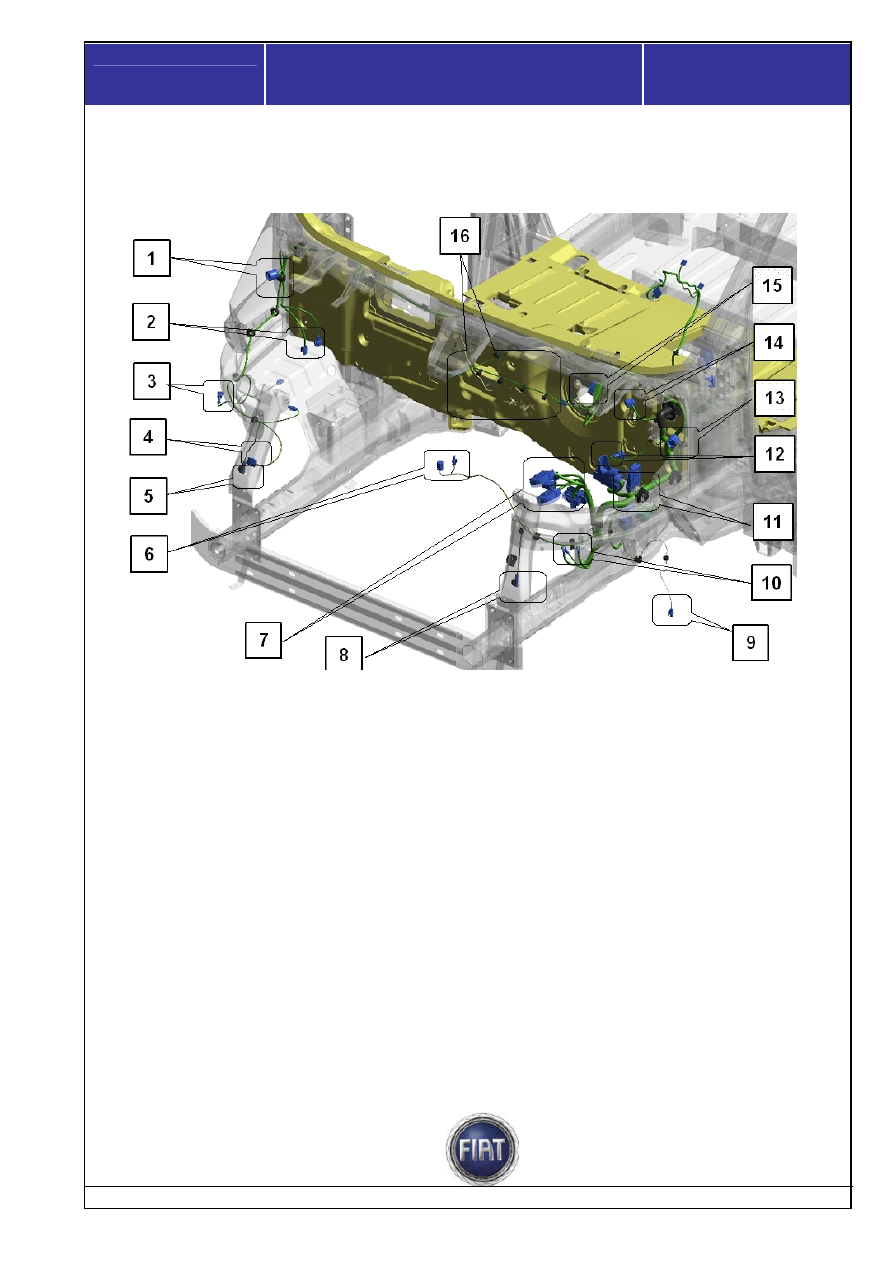

Cablaggio vano motore









Legenda:


1 - Connessione proiettore destro.
2 - Pompa lavacristallo.
3 - Avvisatore acustico.
4 - CSA Sirena allarme.
5 - Predisposizione fendinebbia destro.
6 - Sensore urto (ECS) e interruttore serratura cofano.
7 - CVM centralina vano motore.
8 - Predisposizione fendinebbia sinistro.
9 - Sensore usura freni.
10 - Masse anteriori.
11 - Centralina preriscaldo e predisposizioni per riscaldatore addizionale (Webasto)
12 - NFR Nodo freni.
13 - Connessione proiettore sinistro.
14 - Tergicristallo.
15 - Filtro gasolio (riscaldamento e rilevazione acqua).
16 - Antenna radiofrequenza (Fissata su mostrina sotto parabrezza).

Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

112 / 187



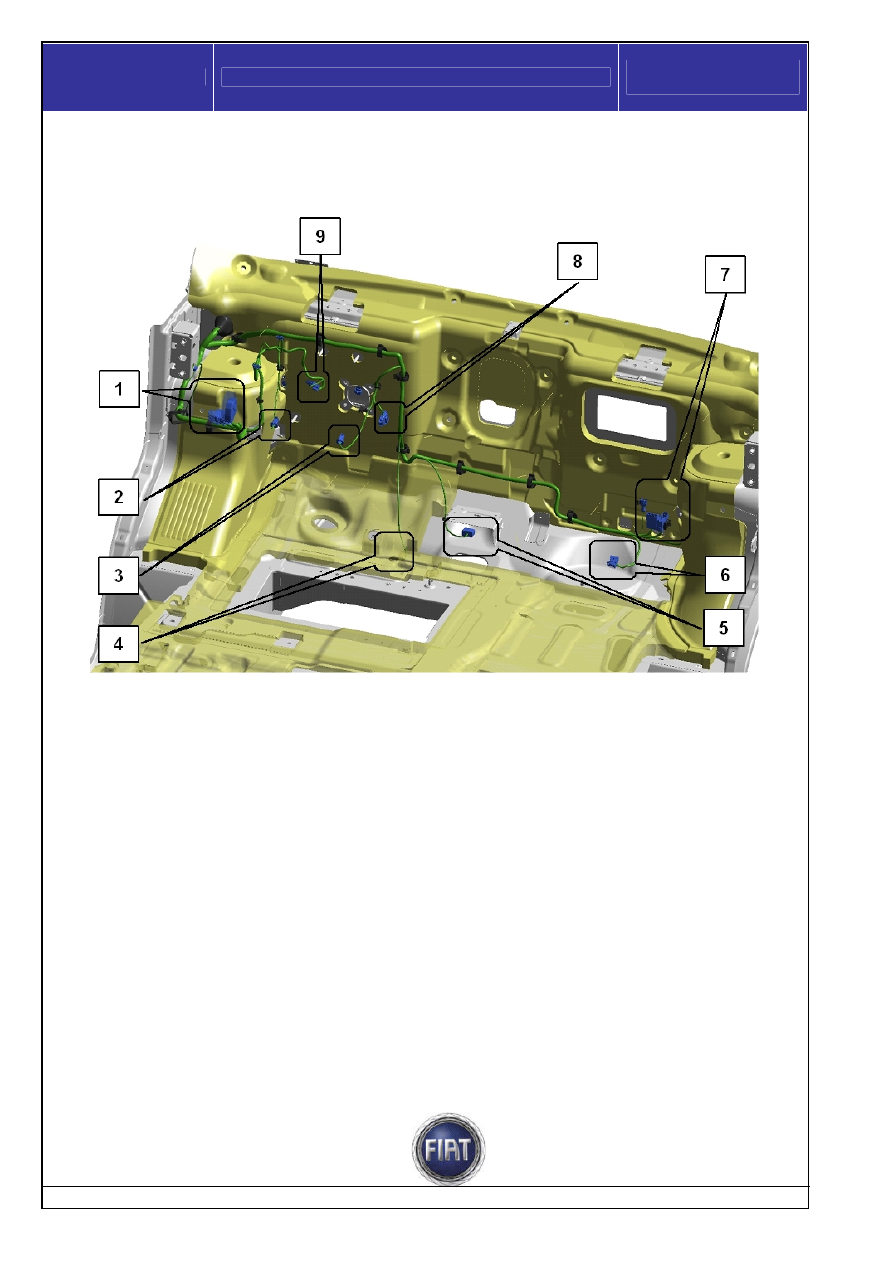

Cablaggio abitacolo











Legenda


1 - Connettori per NPL (NBC:nodo body computer + CPL:centralina plancia).
2 - Interruttore frizione.
3 - Interruttore freno
4 - Passaggio cavo valvola servotronic.
5 - NYL Sensore imbardata.
6 - CSG centralina servotronic.
7 - Connettori di sezionamento con cablaggio plancia e collegamento F.I.S.
8 - Potenziometro acceleratore.
9 - Commutatore accensione.

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















113 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





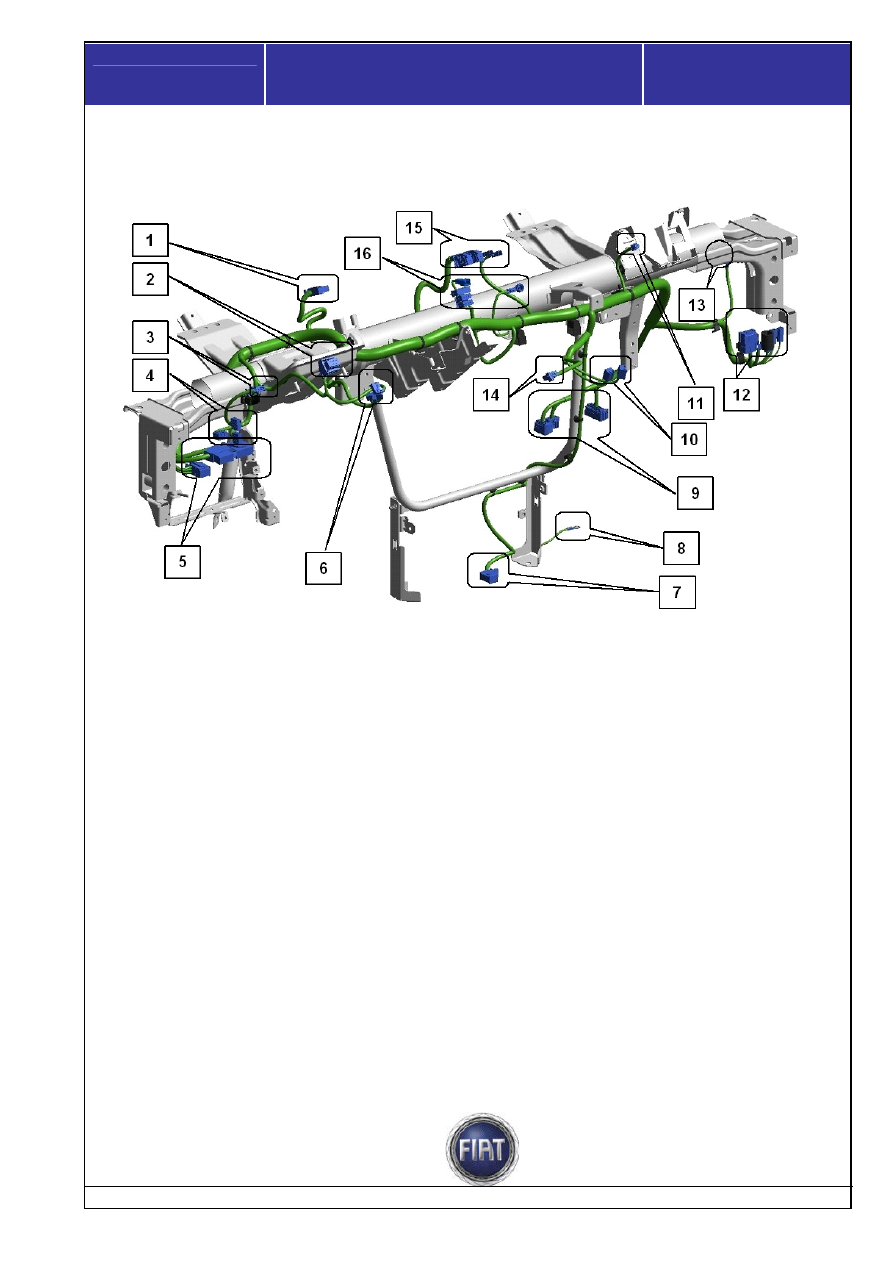

Cablaggio plancia








Legenda:


1 - NQS Nodo quadro strumenti.
2 - Devioguida.
3 - PCS Plancetta comandi sinistra.
4 - PCA Plancetta comandi ausiliaria.
5 - NPL (Connessioni lato posteriore).
6 - Devioguida e commutatore accensione.
7 - NAB Nodo air bag.
8 - Massa air bag.
9 - Connettori di sezionamento con cablaggio abitacolo e collegamento centralina gestione porte (CGP)
10 - Accendisigari e presa di corrente.
11 - Air bag passeggero.
12 - Connettori antenna.
13 - Massa plancia
14 - PCC plancetta comandi centrale.
15 - NCV Nodo convergence (OPT)
16 - NRR Nodo radio ricevitore – CD.
