Fiat Ducato (2006). Manuale - parte 4

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy















© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





18/187







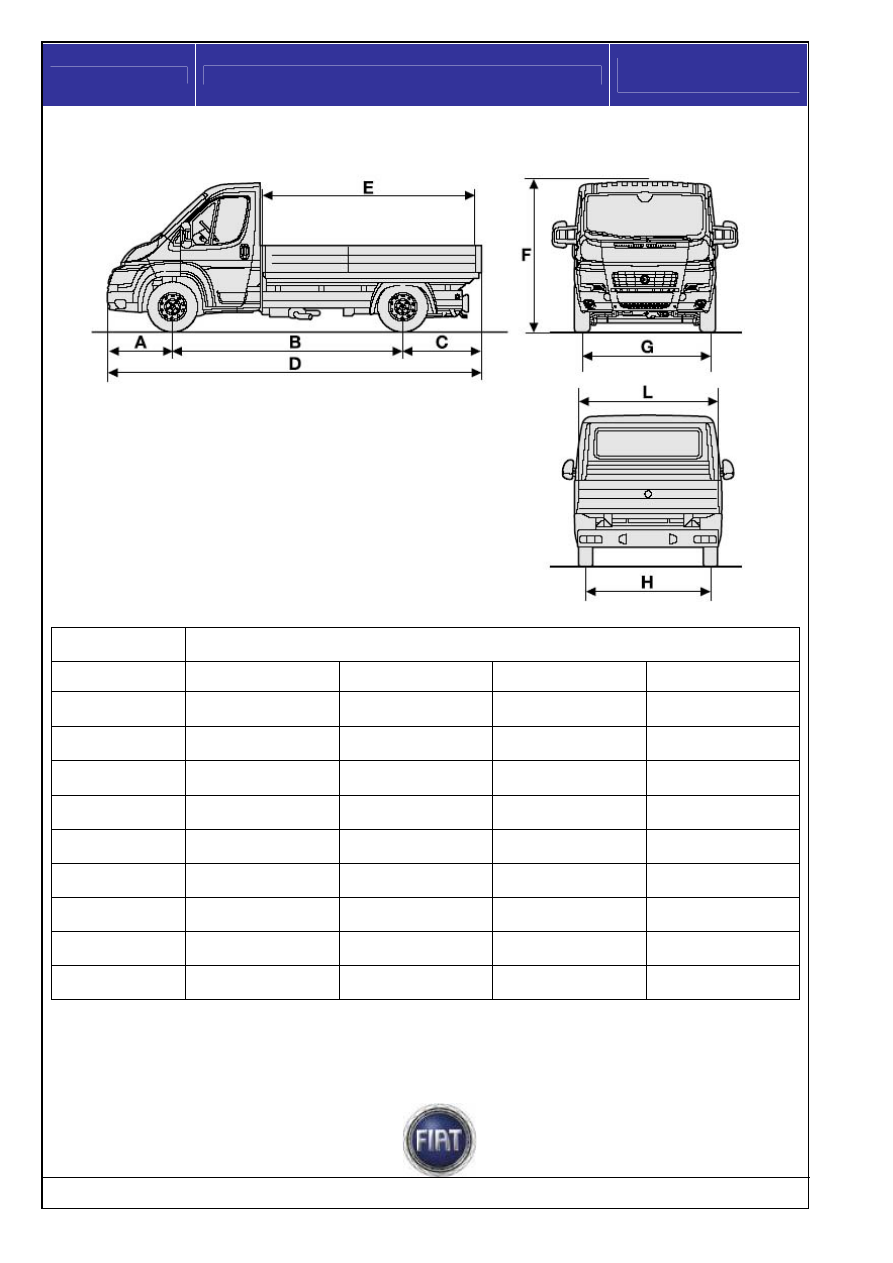

VERSIONE  AUTOCARRO





VERSIONI

CASSONE



CH1 MH1 LH1 XLH1

A 948 948 948 948

B  3000 3450 4035 4035

C  1345 1345 1345 1710

D  5293 5743 6328 6693

E  2798 3248 3833 4198

F  2254 2254 2254 2254

G  1810 1810 1810 1810

H  1790 1790 1790 1730

L  2100 2100 2100 2100






Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy



















19/187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



VERSIONI

CABINATO CHASSIS

 CH1

MH1

LH1

XLH1

A  948 948 948 948

B 3000

3450/3800

4035

4035

C  960 960 960

1325

D

4908

5358 / 5708

5943

6308

E

- - - -

F  2254 2254 2254 2254

G  1810 1810 1810 1810

H

1790÷1980 1790÷1980 1790÷1980 1790÷1980

L  2050 2050 2050 2050




VERSIONI

SCUDATO  CHASSIS

 CH1

MH1

LH1

XLH1

A  925 925 925 925

B

3000 3450÷3800 4035

4035

C  860 860 860

1225

D 4785

5235/5585

5820

6185

E

- - - -

F - - - -

G  1810 1810 1810 1810

H

1790÷1980 1790÷1980 1790÷1980 1790÷1980

L  2050 2050 2050 2050










Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy















© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati





20/187



VERSIONI

CABINATO SPECIAL

 CH1

MH1

LH1

XLH1

A 948 948 948

948

B 3000

3450/3800

4035

4035

C 880 880 880

1245

D 4808

5278/5628

5863

6228

E -  -  -  -

F 2254

2254

2254

2254

G 1810 1810 1810

1810

H 1790÷1980

1790÷1980

1790÷1980

1790÷1980

L 2050

2050

2050

2050




VERSIONI

SCUDATO SPECIAL

 CH1

MH1

LH1

XLH1

A  925 925 925 925

B 3000

3450/3800

4035

4035

C  880 880 880

1245

D 4805

5255/5605

5840

6205

E

- - - -

F - - - -

G  1810 1810 1810 1810

H

1790÷1980 1790÷1980 1790÷1980 1790÷1980

L  2050 2050 2050 2050



CH1_     C: passo corto, H1: altezza1
MH1_    M: passo medio, H1: altezza1
MH2_    M: passo medio, H2: altezza2
LH1_     L: passo lungo, H1: altezza1
LH2_     L: passo lungo, H1: altezza2
LH3_     L: passo lungo, H3: altezza3
XLH1_   XL: sbalzo extra lungo, H1: altezza1
XLH2_   XL: sbalzo extra lungo, H2: altezza2
XLH3_   XL: sbalzo extra lungo, H3: altezza3

Fiat Auto S.p.A.

FIAT DUCATO

Parts & Services

Training Academy



















21/187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



2.6 MANUTENZIONE PROGRAMMATA


Motore 2.3 (120/130 cv)



Descrizione


45 90  135  180 225

Controllo condizioni / usura pneumatici ed
eventuale regolazione pressione.

+

+ +  + +



Controllo funzionamento impianto di illuminazione
(fari, indicatori di direzione, emergenza, vano
bagagli, abitacolo, spie quadro strumenti, ecc.).

+ +  +  + +

Controllo funzionamento impianto tergi/lavacristalli,
eventuale registrazione spruzzatori.

+ +  +  + +

Controllo posizionamento/usura spazzole
tergicristalli

+ +  +  + +

Controllo condizioni usura pattini freni e
funzionamento segnalatore usura pattini disco
anteriori e posteriori (dove presenti)

+ +  +  + +

Controllo condizioni usura guarnizioni freni a
tamburo posteriori (dove previsto)

 +    +

Controllo visivo condizioni e integrità: esterno
carrozzeria, protettivo sottoscocca, tratti rigidi e
flessibili delle tubazioni (scarico, alimentazione
carburante, freni), elementi in gomma (cuffie,
manicotti, boccole, ecc.).

+ +  +  + +

Controllo visivo condizioni/tensionamento cinghie
comando accessori (escluso motori dotati di
tenditori automatici)

 +

 +

Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni, lavacristalli, batteria,
ecc.)

+ +  +  + +

Controllo  ed eventuale registrazione corsa leva
freno a mano

+ +  +  + +

Controllo visivo condizioni cinghia/e  comando
accessori

     +

Controllo stato pulizia serrature e
pulizia/lubrificazione leverismi

+ +  +  + +

Controllo emissioni/fumosità gas di scarico

+

+

+

+

+

Controllo funzionalità sistemi controllo motore
(mediante presa diagnosi)

+ +  +  + +

Sostituzione cinghia/e comando accessori





+





Controllo cinghia  comando distribuzione



+







Sostituzione cinghia comando distribuzione (*)







+



Sostituzione  filtro combustibile



+ +  +  + +

Sostituzione cartuccia filtro aria

+

+

+

+

+

Sostituzione olio motore e filtro olio motore

+

+

+

+

+

Sostituzione liquido freni (oppure ogni 24 mesi)



+



+



Sostituzione filtro antipolline (oppure ogni 24 mesi)

+

+

+

+

+



(*): Oppure ogni 4 anni per impieghi severi (climi freddi, uso cittadino, lunghe percorrenze al minimo, uso su
strade particolarmente polverose o cosparse di sabbia e/o sale).Oppure ogni 5 anni indipendentemente dalla
percorrenza.
