Фиат Альбеа. СИСТЕМА ПИТАНИЯ ТОПЛИВОМ ДВИГАТЕЛЯ 350А1000

   В состав системы питания топливом входят следующие элементы:

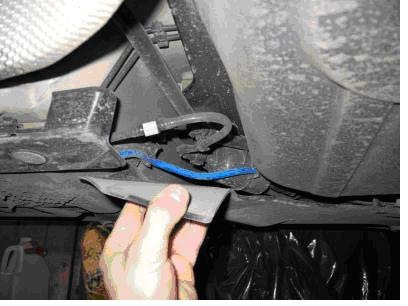

-топливный бак, топливный модуль, топливный фильтр (встроенный в топливный модуль), либо модуль старого образца (овальная крышка) имеет два топливных фильтра: один – встроенный в топливный модуль, второй – расположен снаружи на топливном баке; регулятор давления топлива (входит в состав топливного модуля), трубопроводы и топливную рампу с форсунками.

   Функциональное назначение системы подачи топлива - обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах.

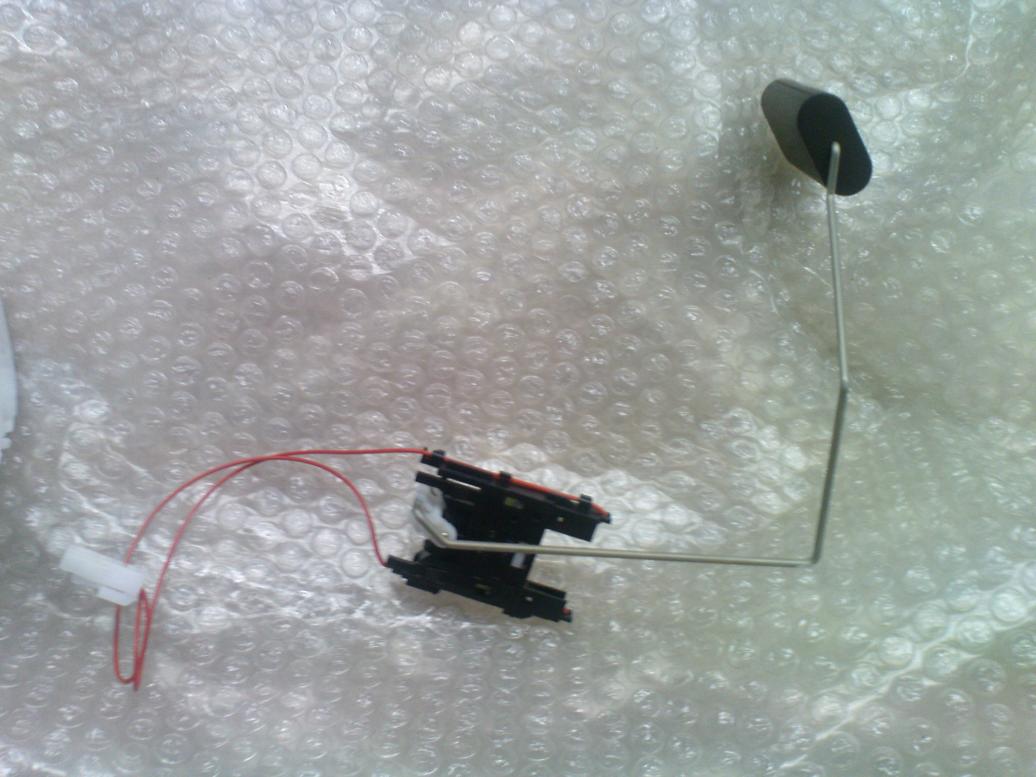

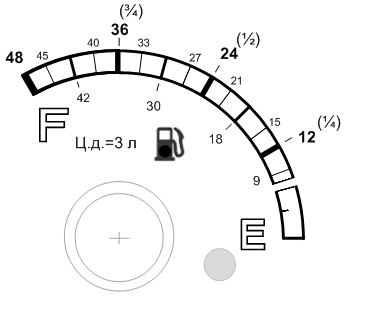

Индикатор уровня топлива FIAT Albea

Индикация изготавливалась с расчетом на начинающего пользователя автомобиля Fiat Albea, авто, имеющего своеобразные стилизованные шкалы приборов в ретро стиле с частыми рисками делений. Помогают на первых порах оперативно вычислять цифровые значения по положению стрелки указателей. Нарисованы вручную, точно копируя пропорции. При необходимости, можно распечатать на бумаге, вырезать и держать под рукой в автомашине.

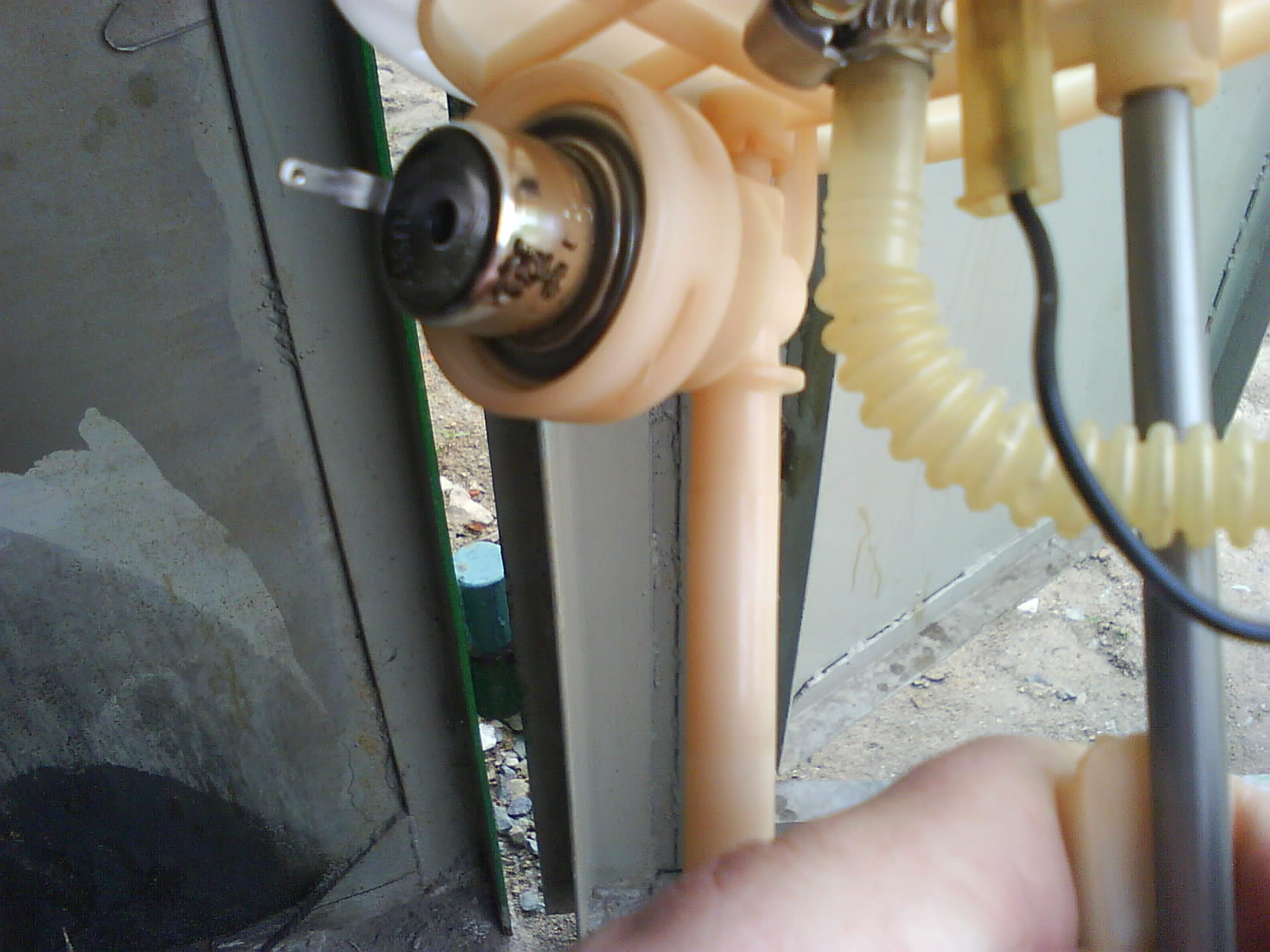

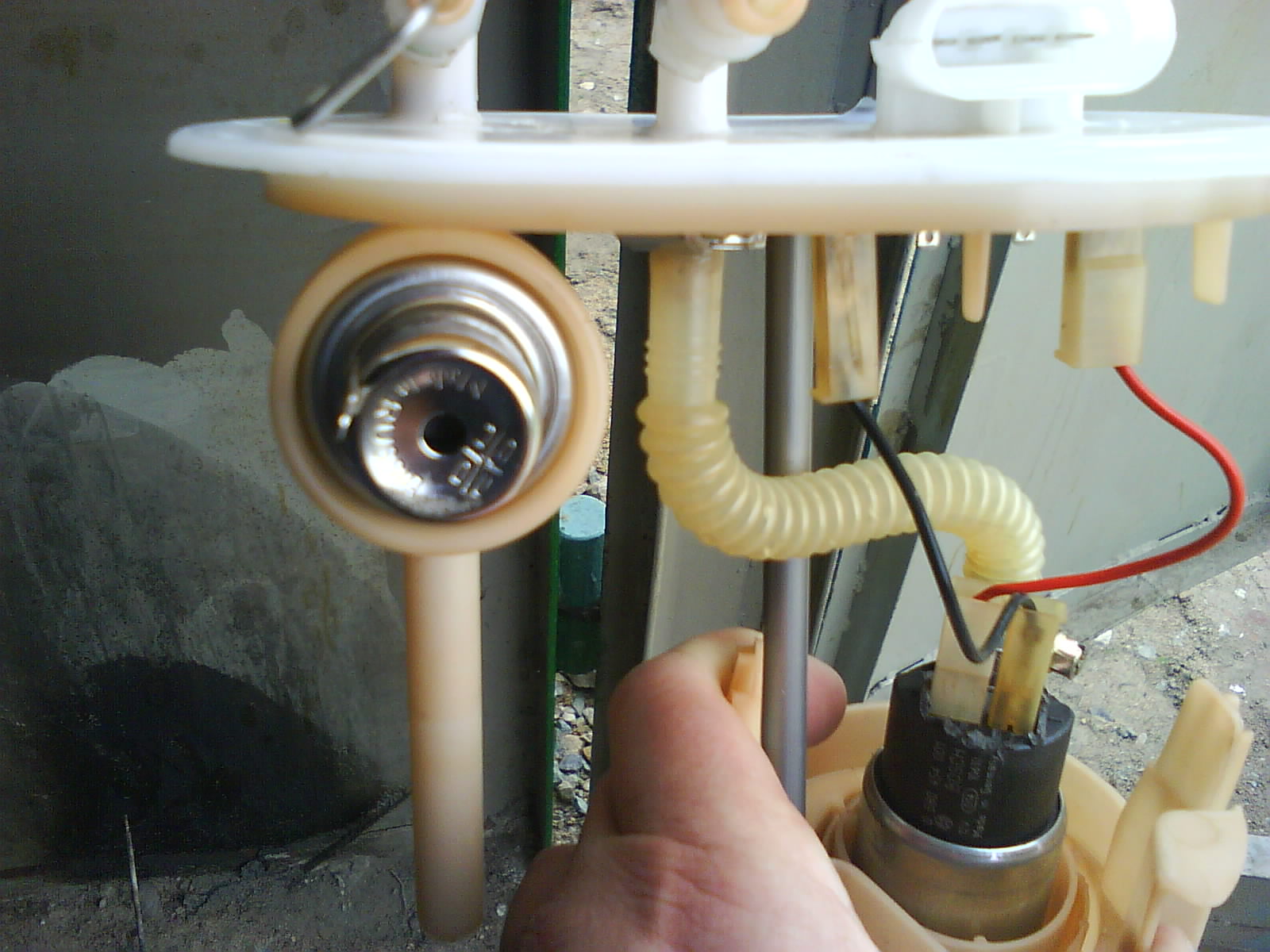

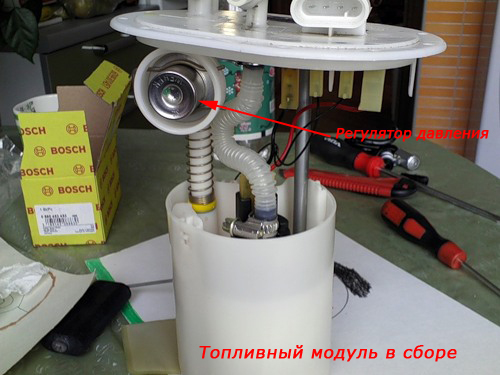

Регулятор давления топлива (РДТ) настроен на давление 350 кРа (3,5 кгс/см2).

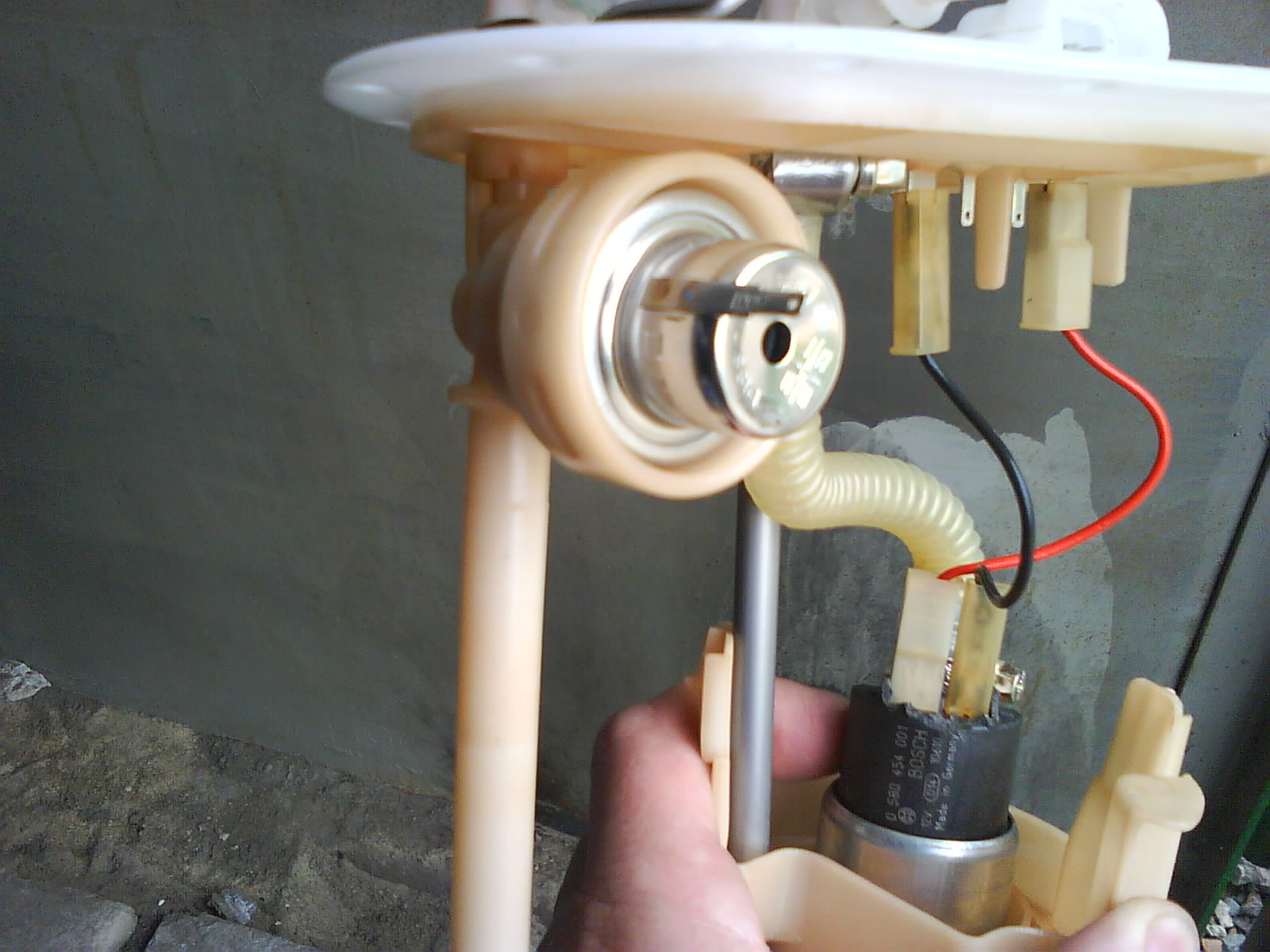

Регулятор давления топлива установлен в топливном модуле.

   Исключительно, вместо штатного регулятора давления подходит на 100% регулятор давления топлива РДТ-380 от автомобиля Лада Калина, ВАЗ 2112 фото выше.

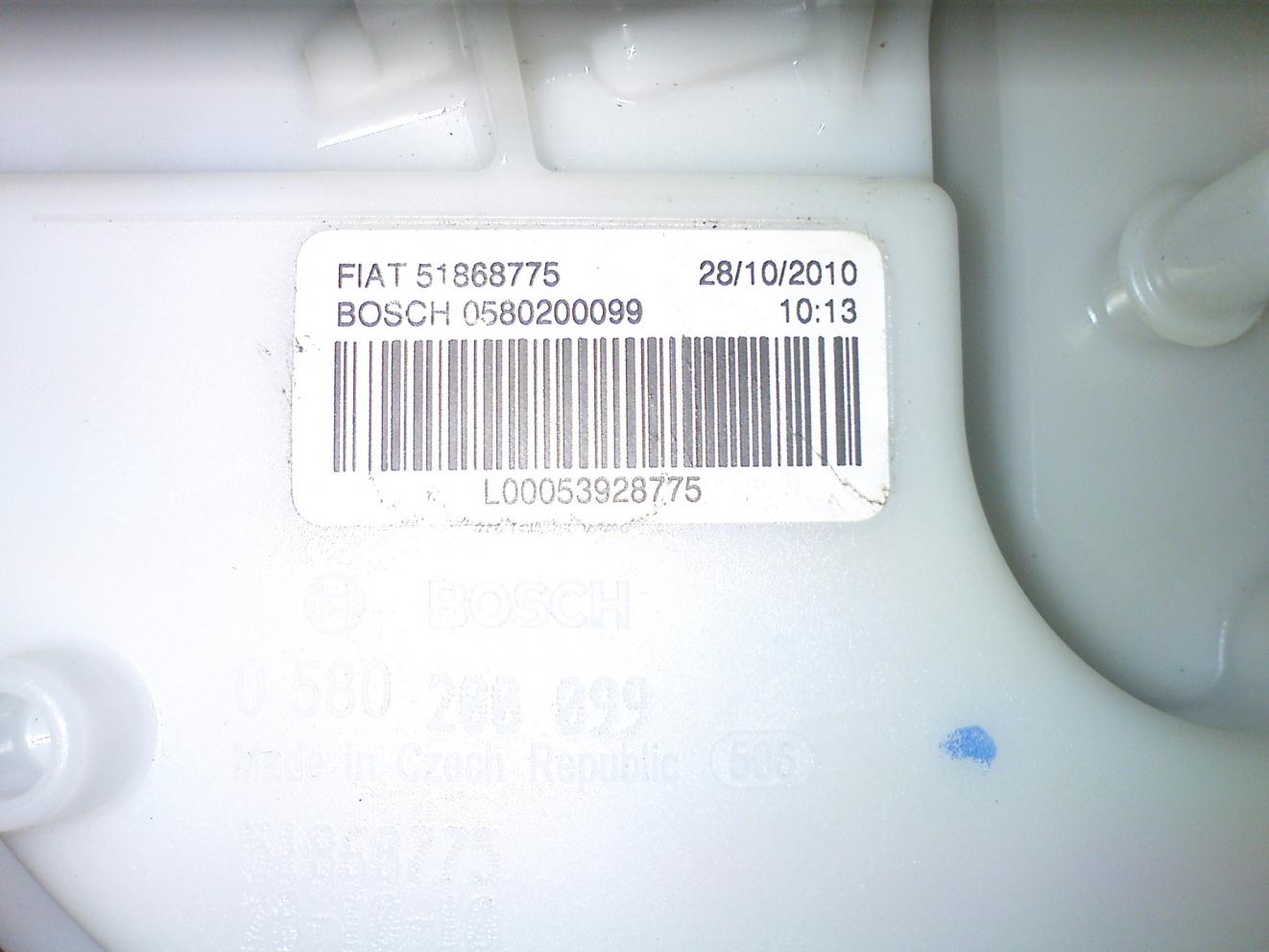

На автомобилях FIAT Albea устанавливались три варианта исполнения топливных модулей.

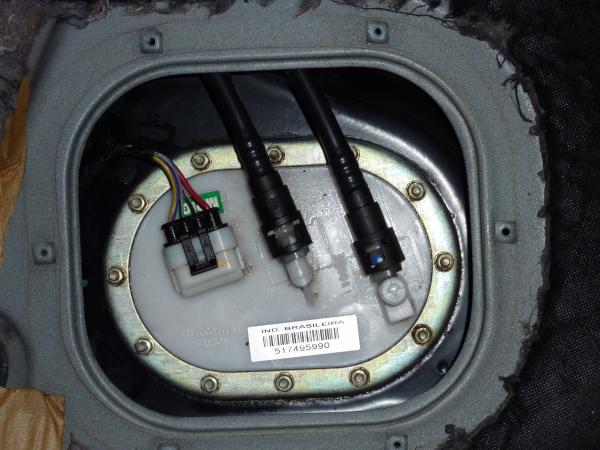

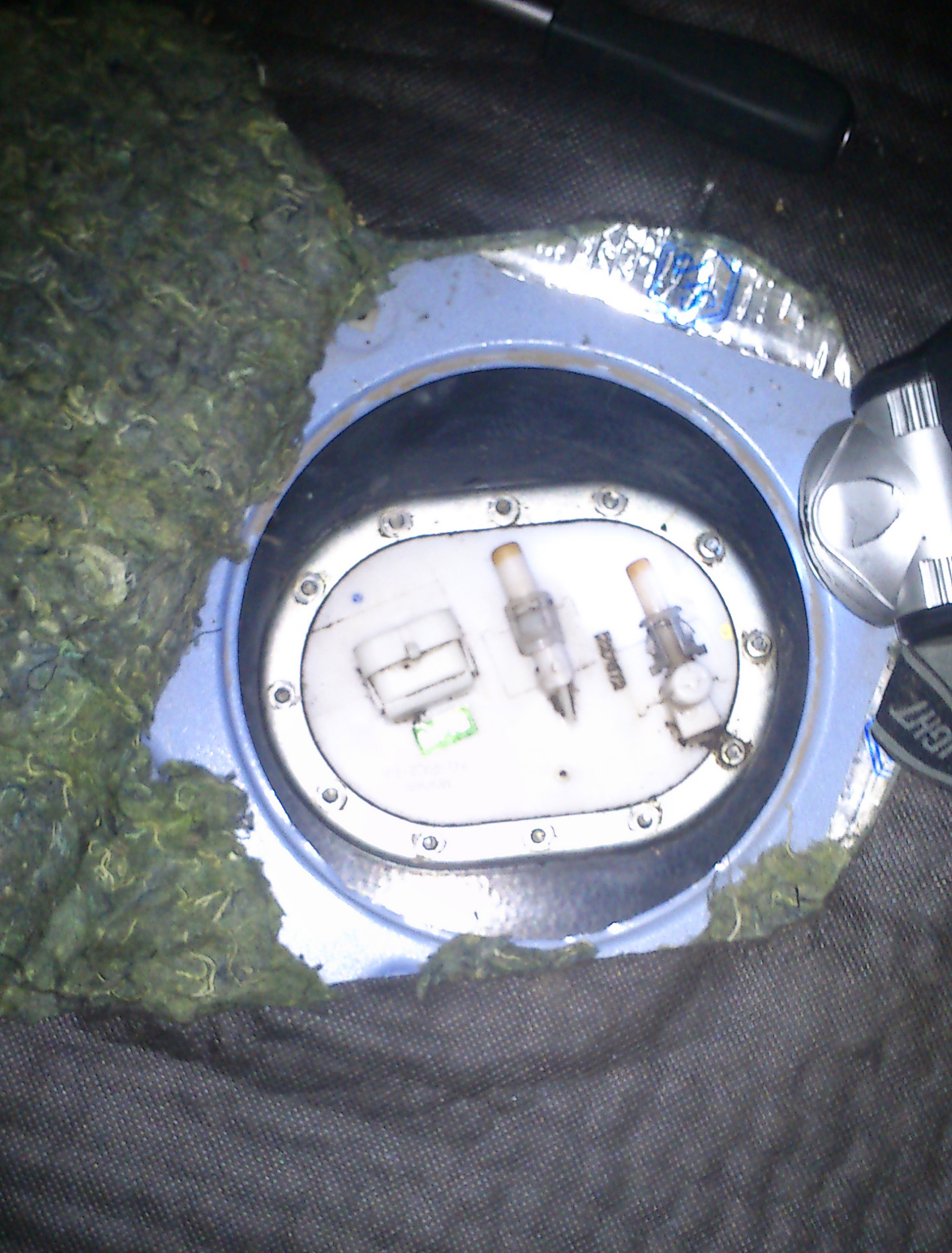

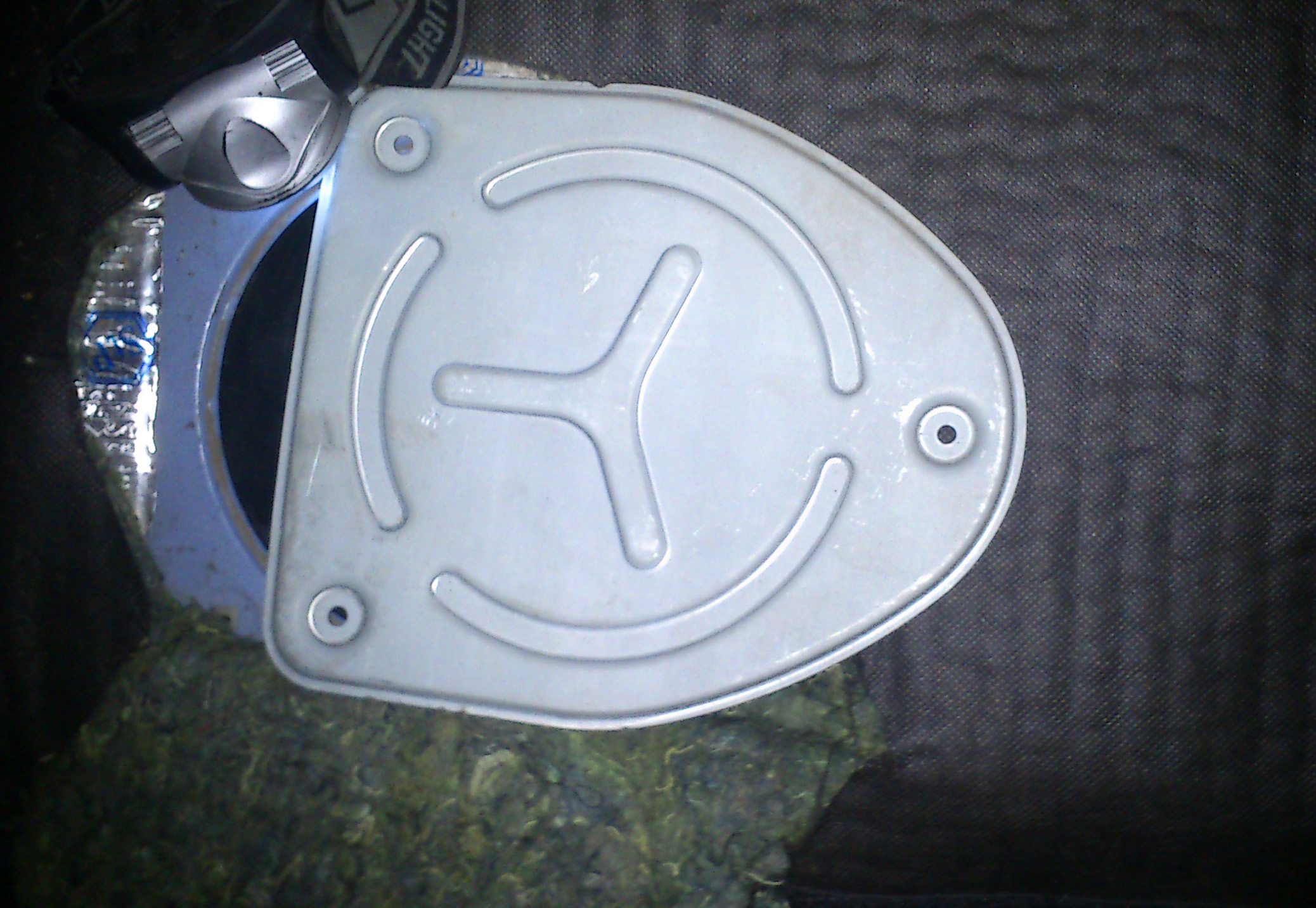

I- Вариант: См. фото выше. Модуль с овальной верхней крышкой, имеет дополнительный

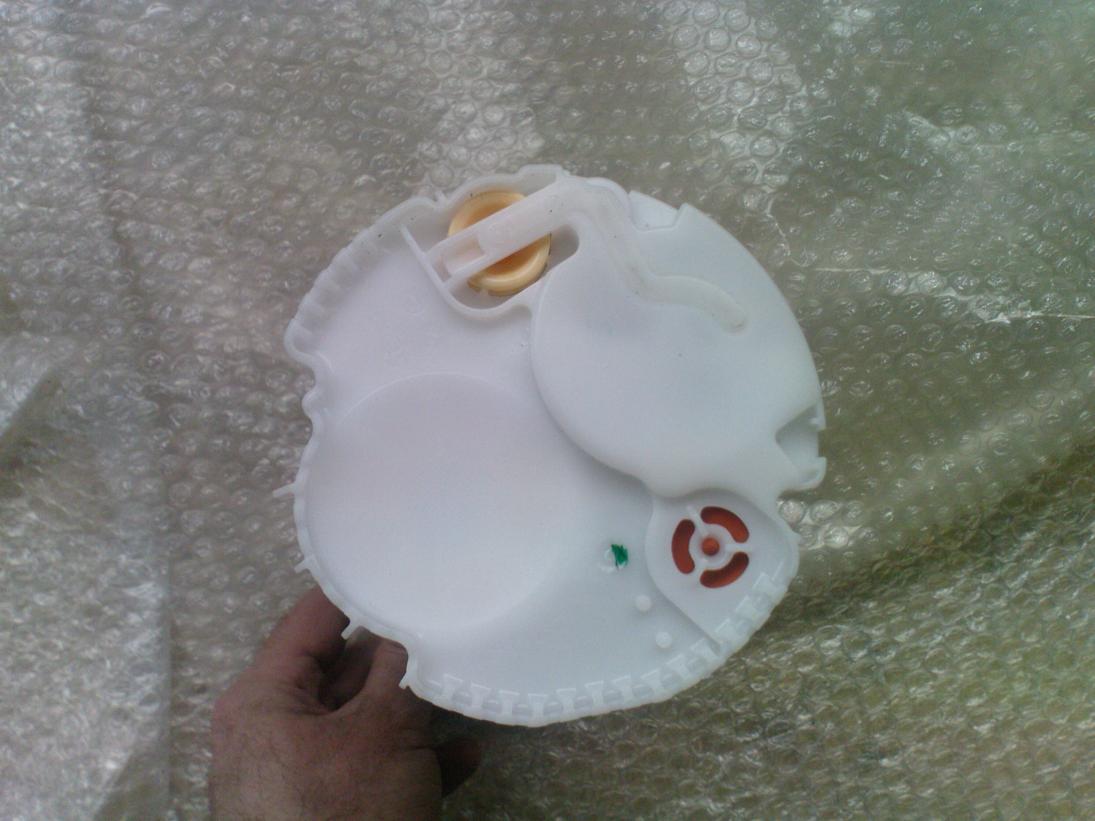

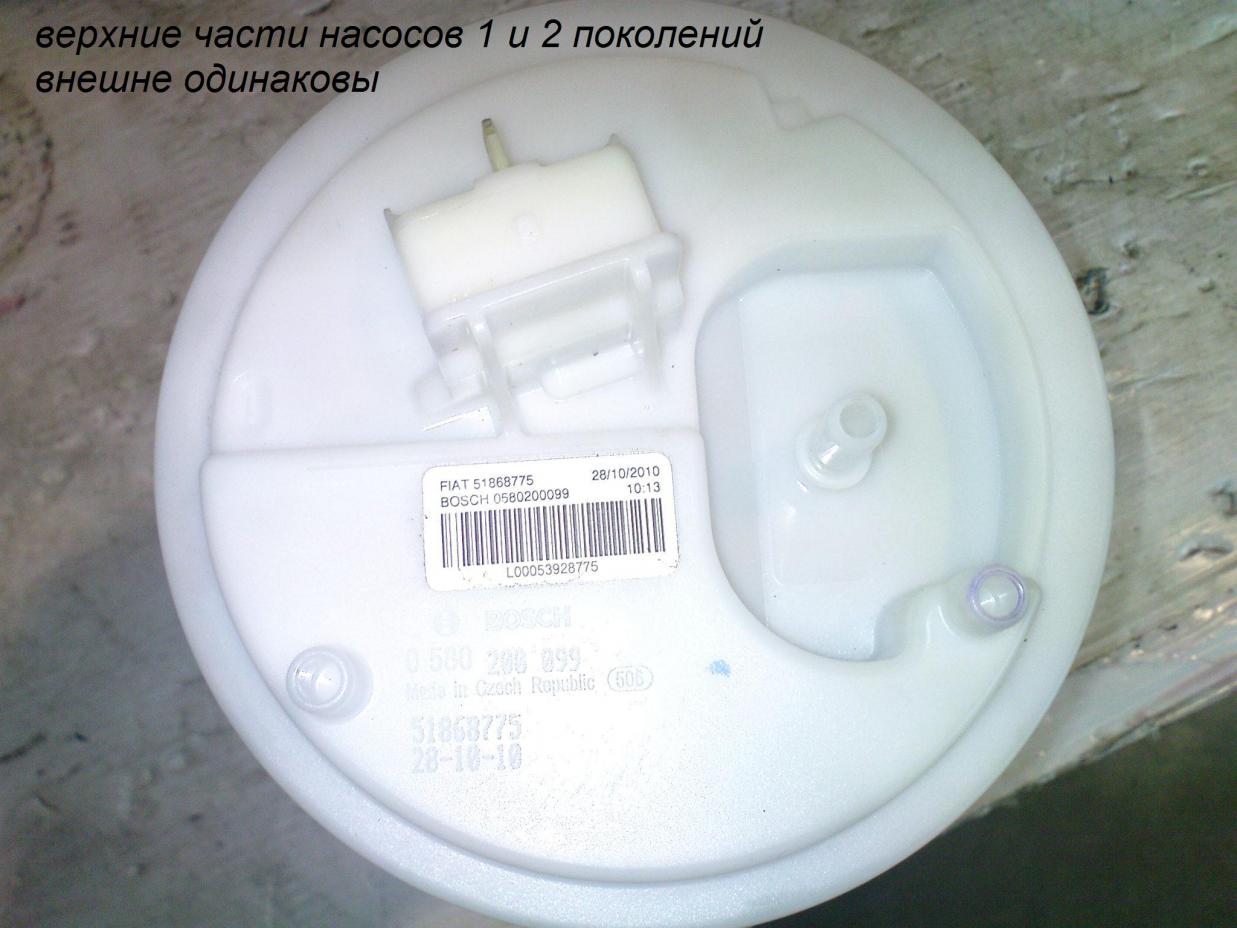

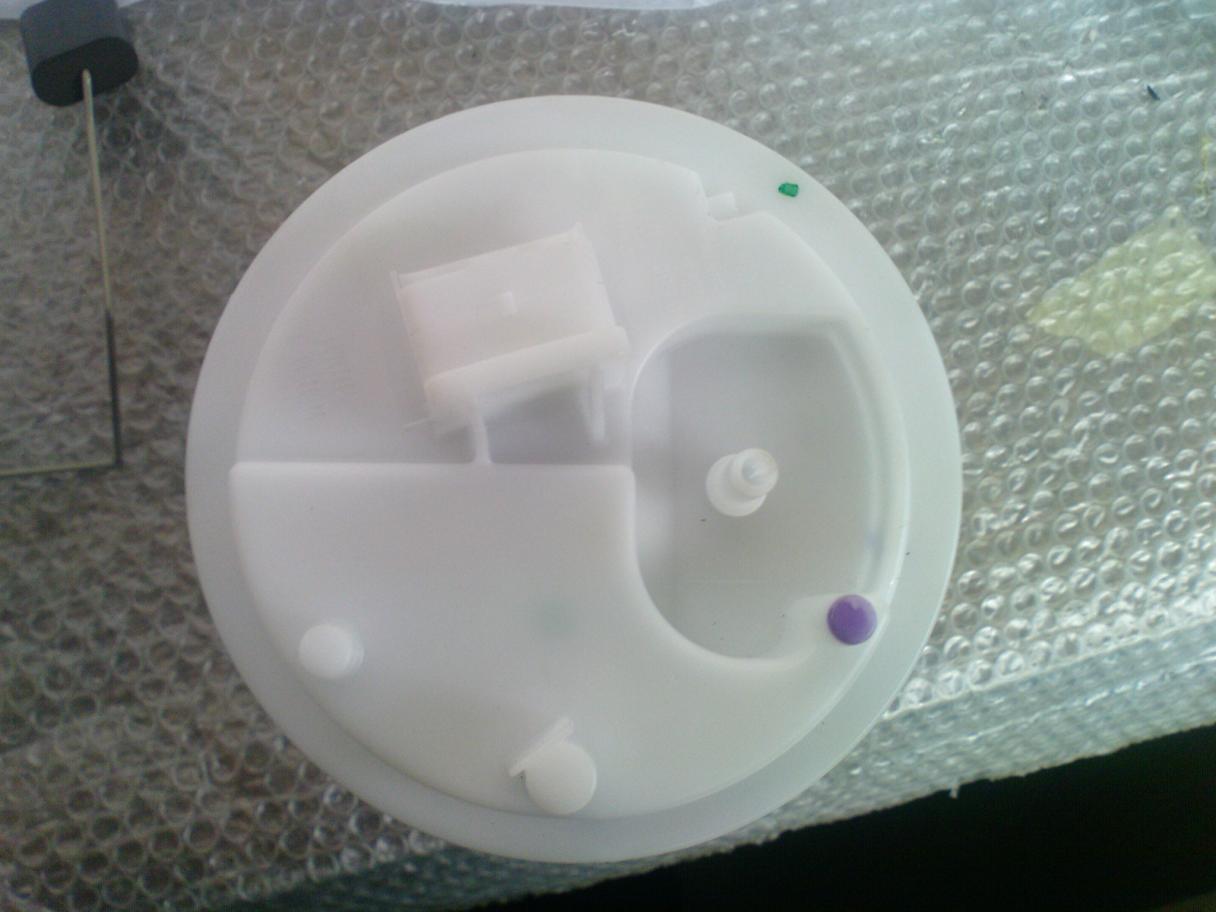

II- Вариант: Модуль с круглой верхней крышкой.

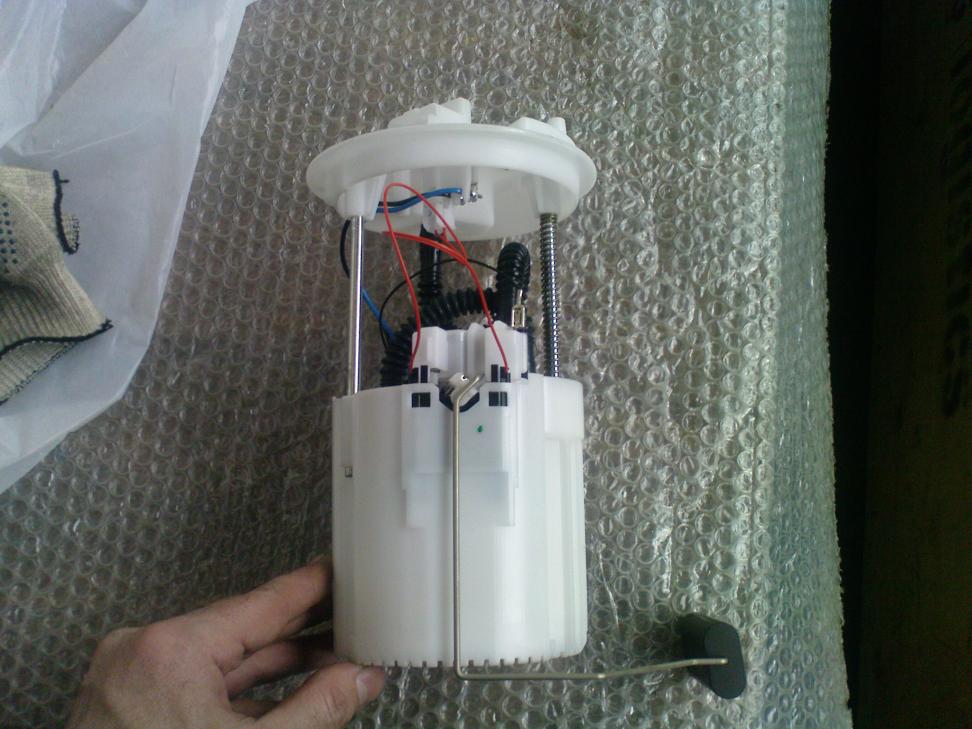

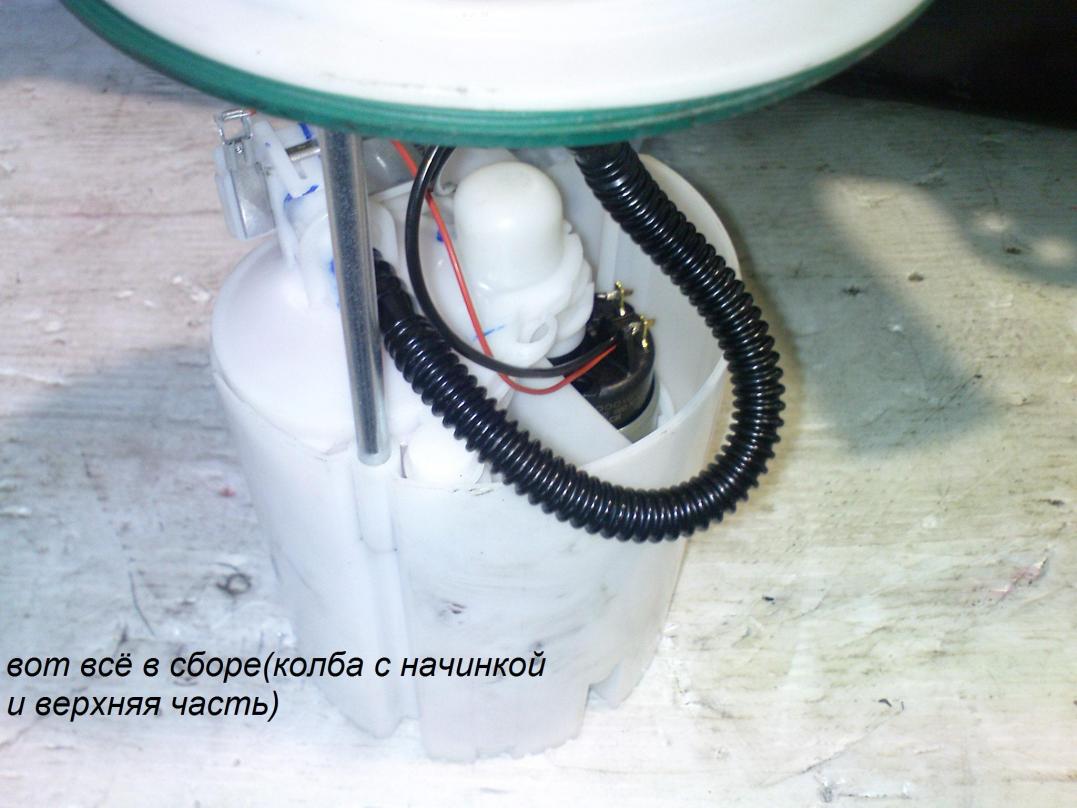

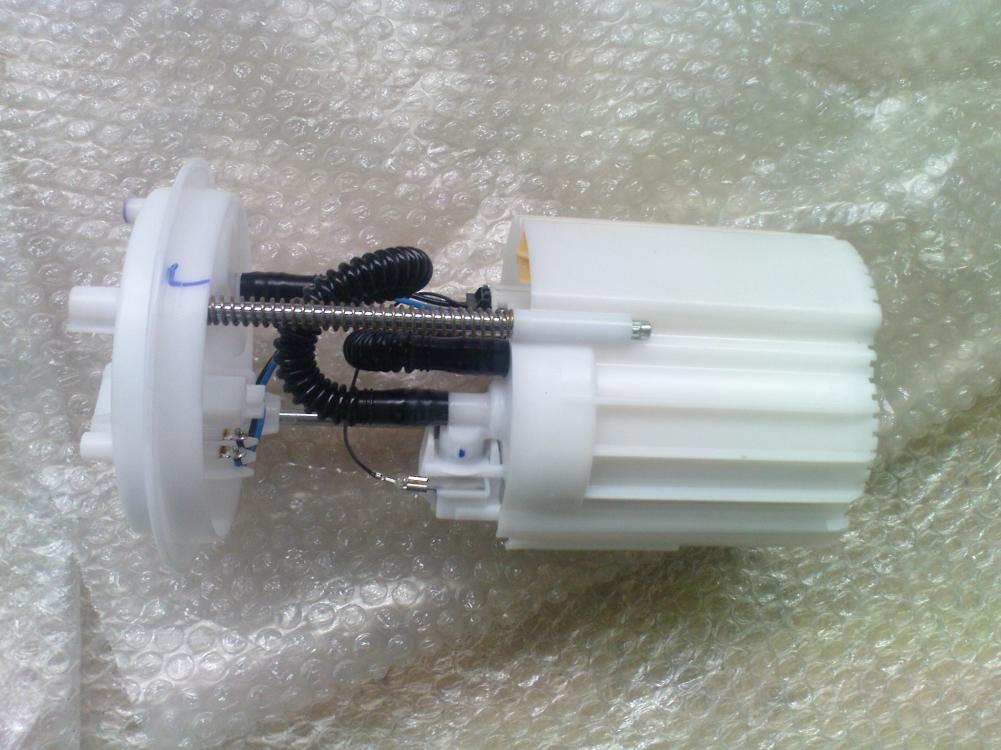

III- Вариант:Модуль с круглой верхней крышкой.

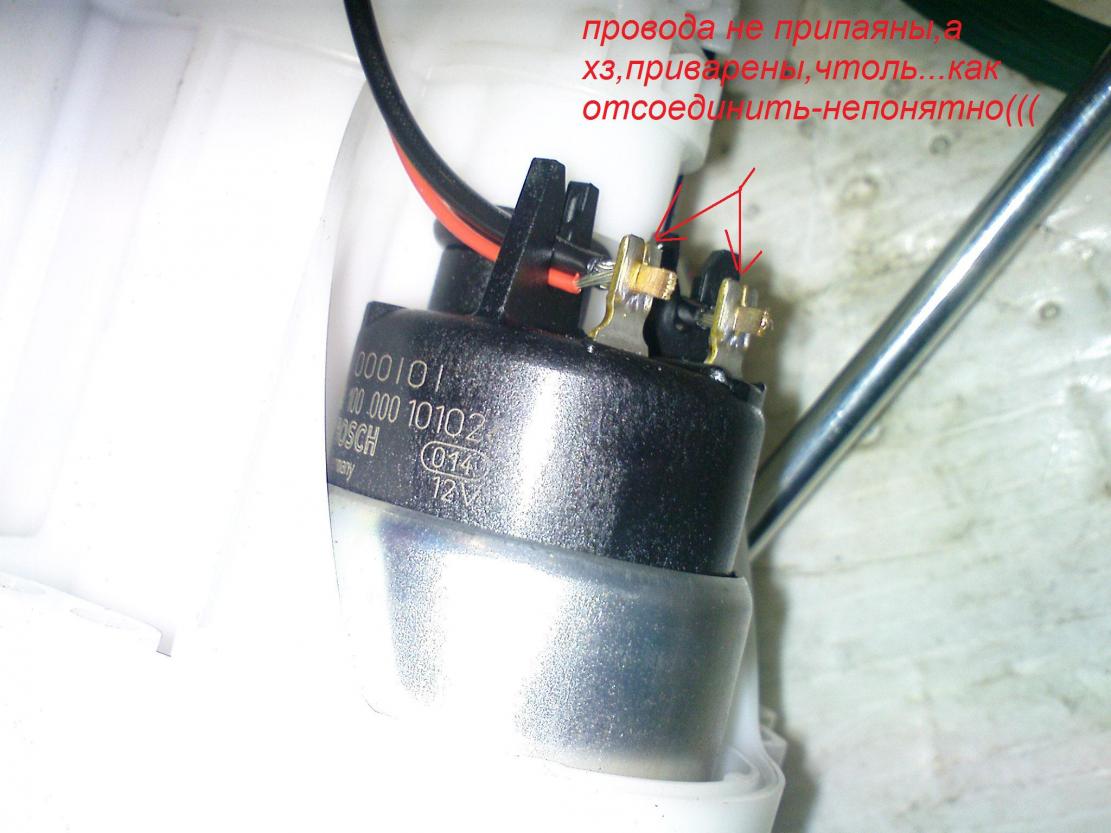

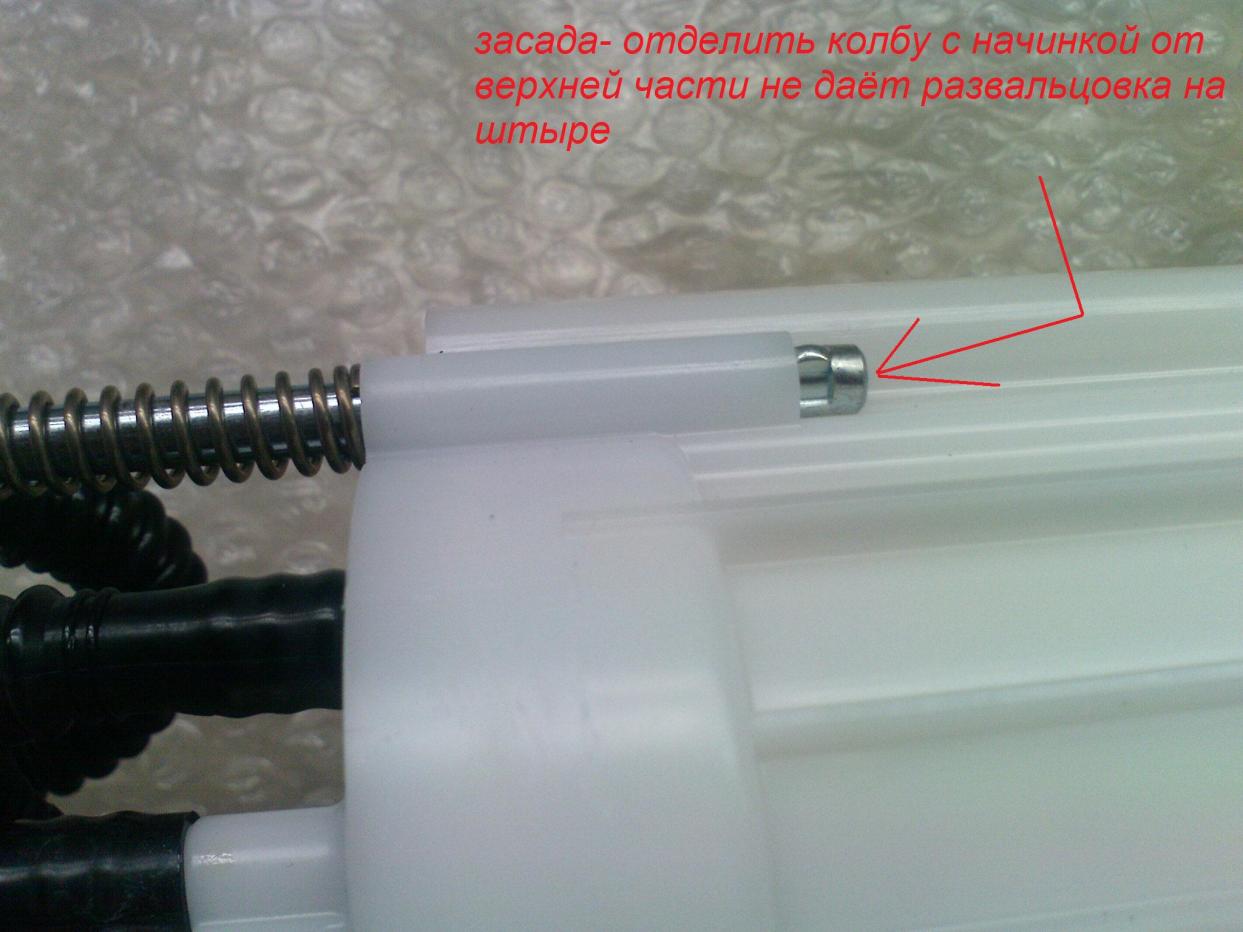

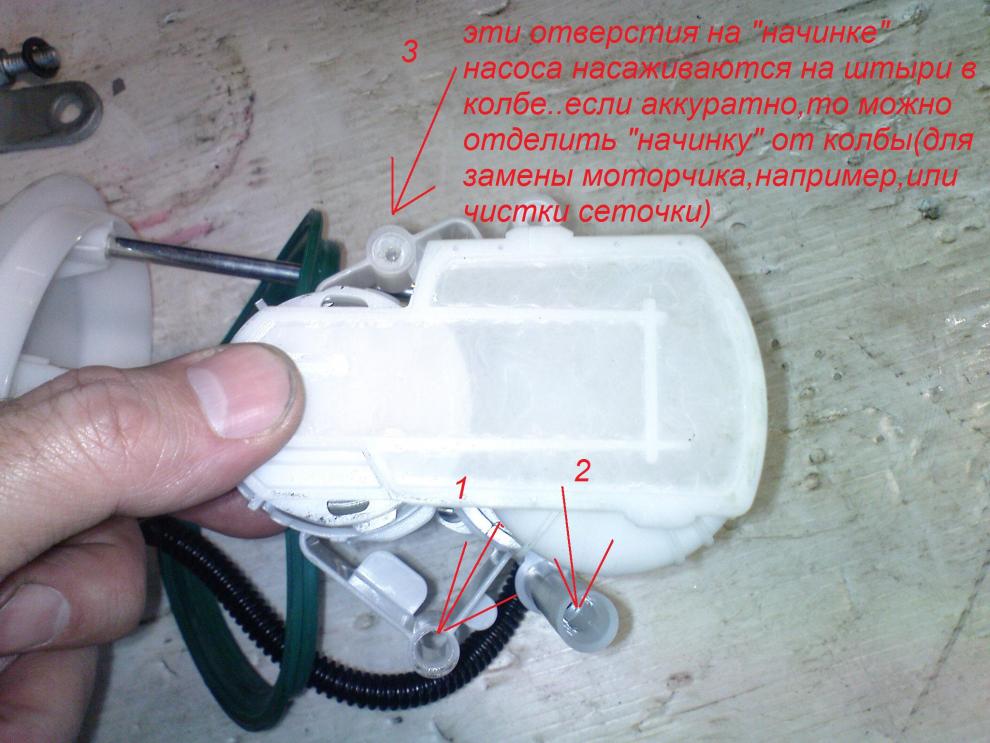

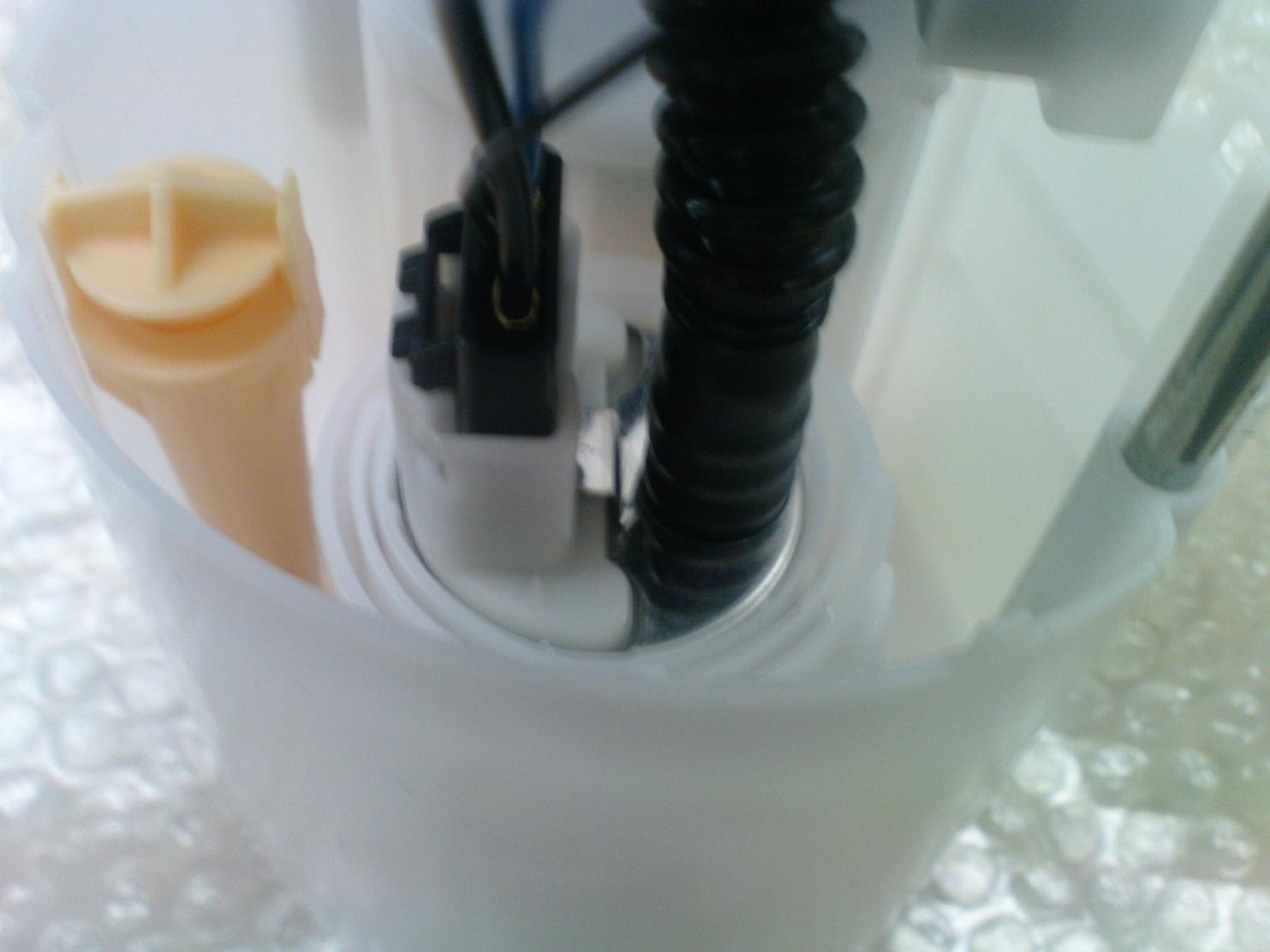

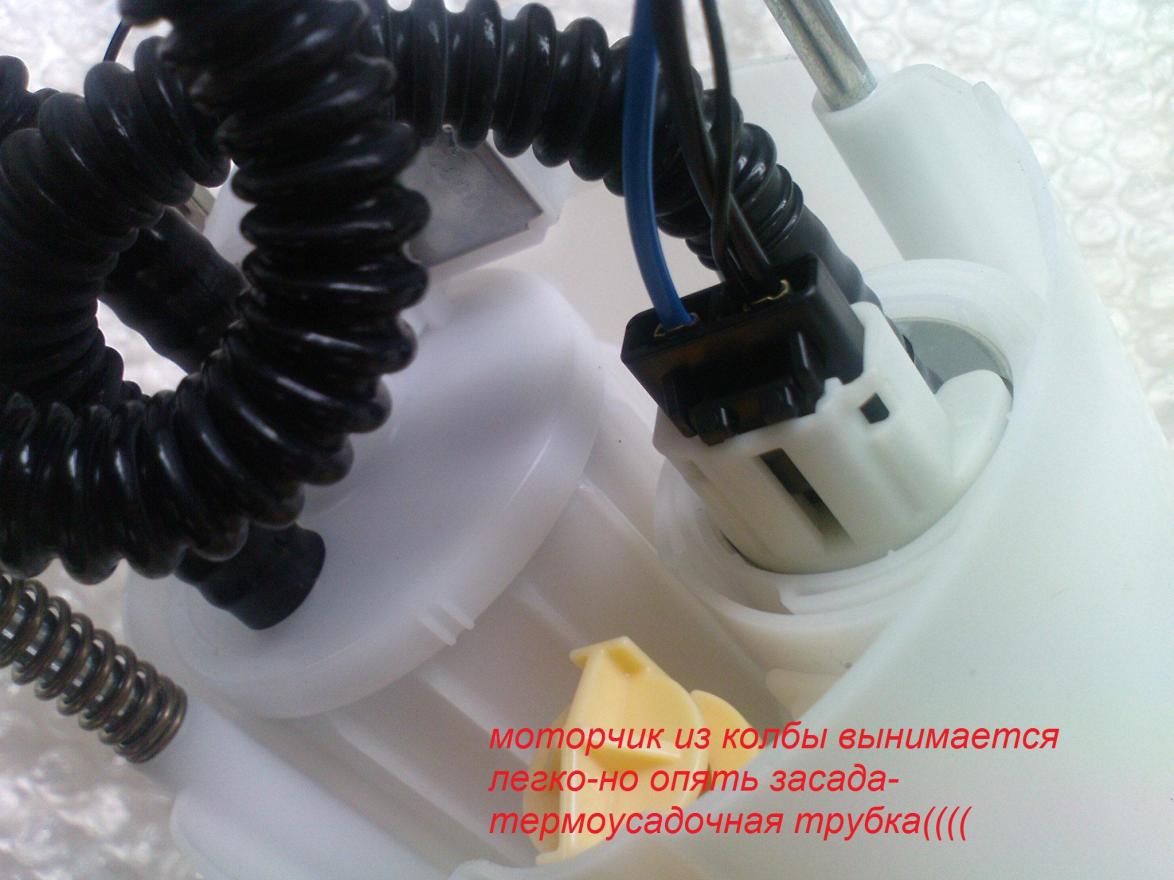

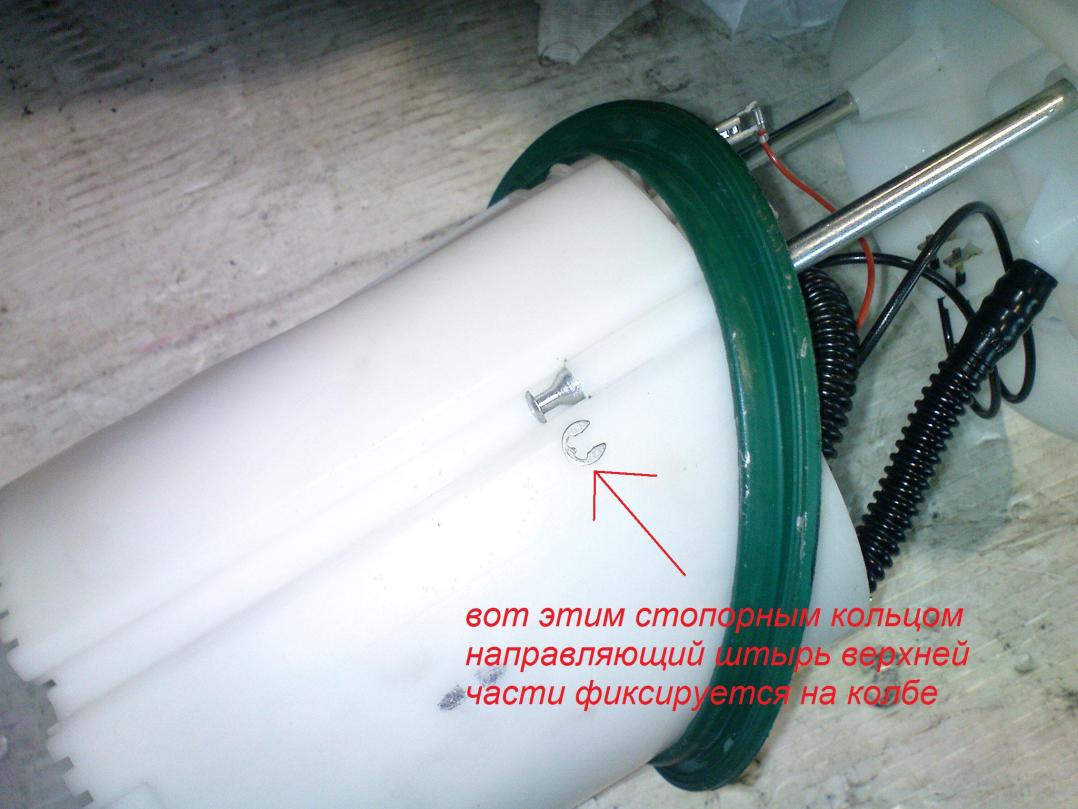

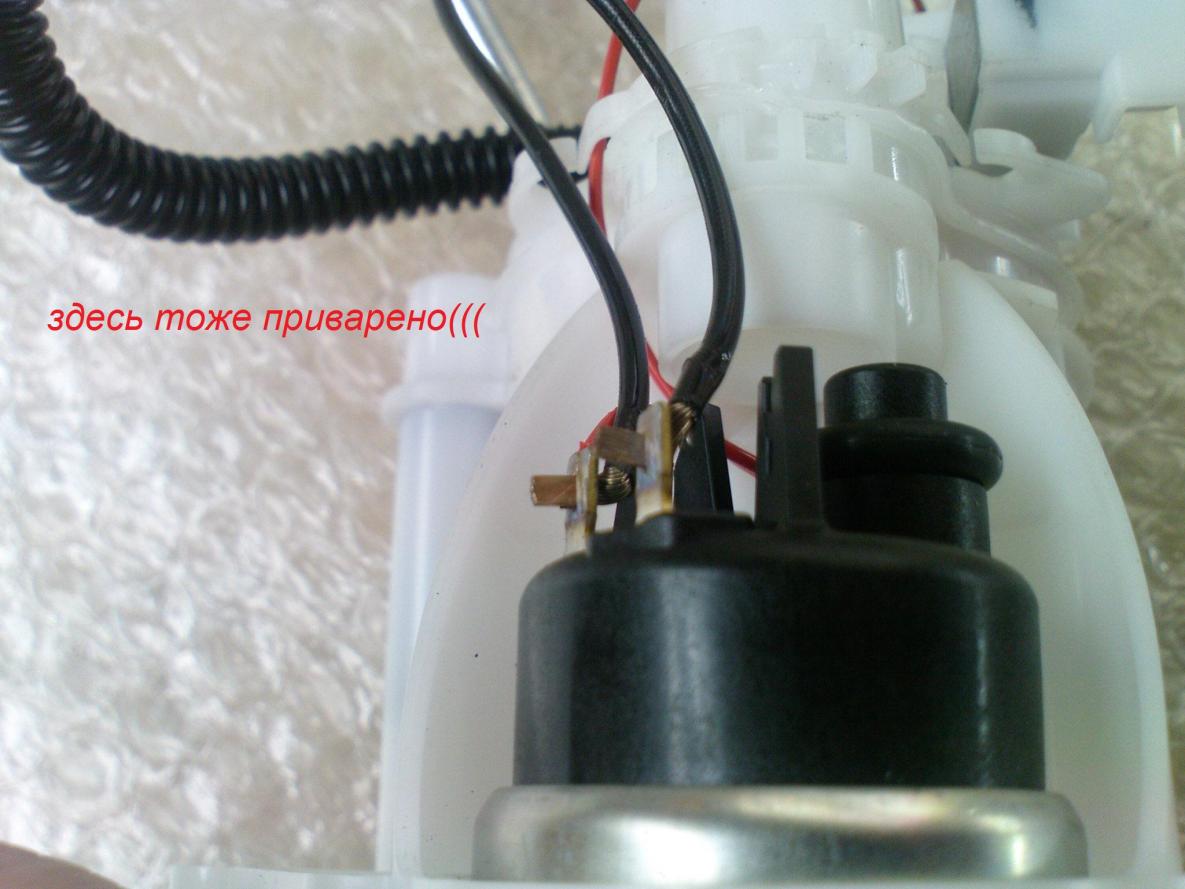

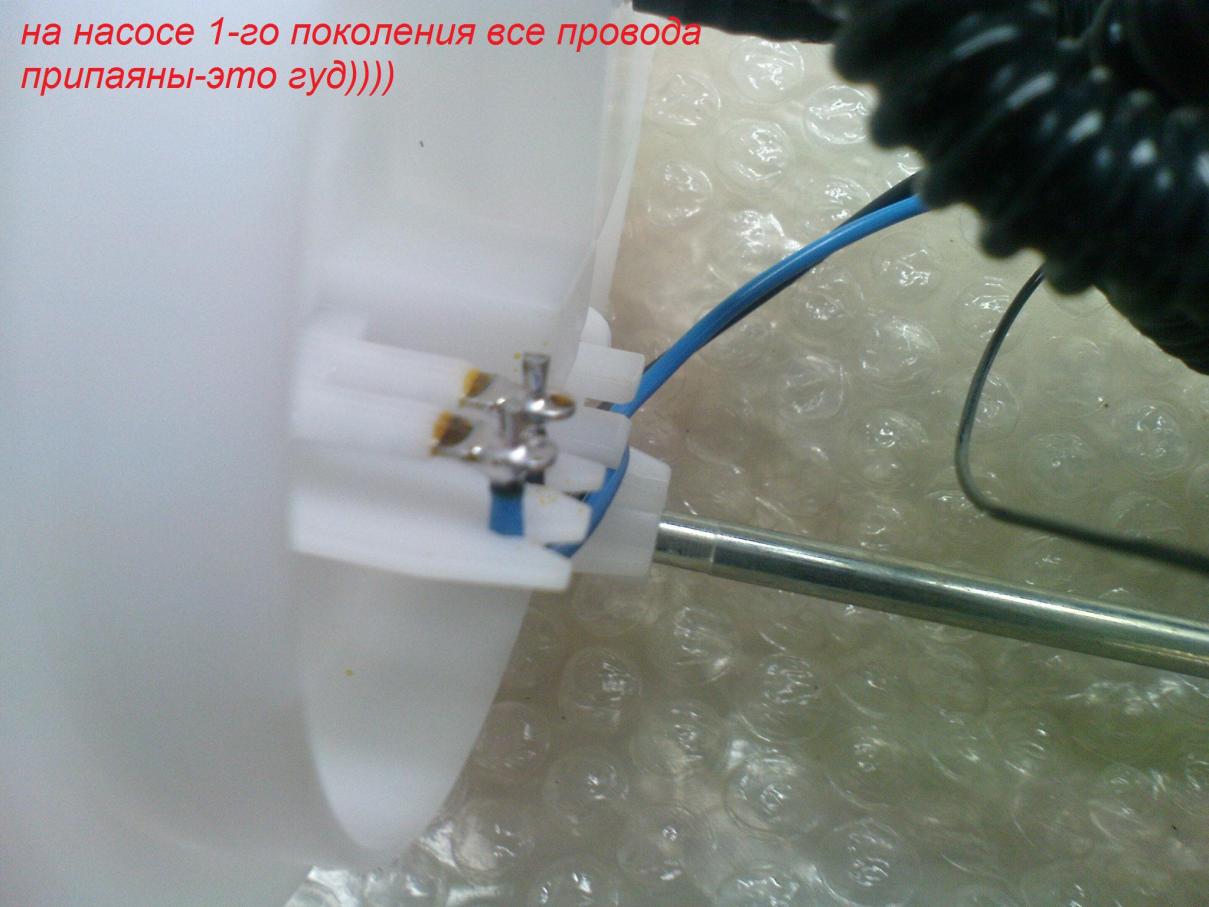

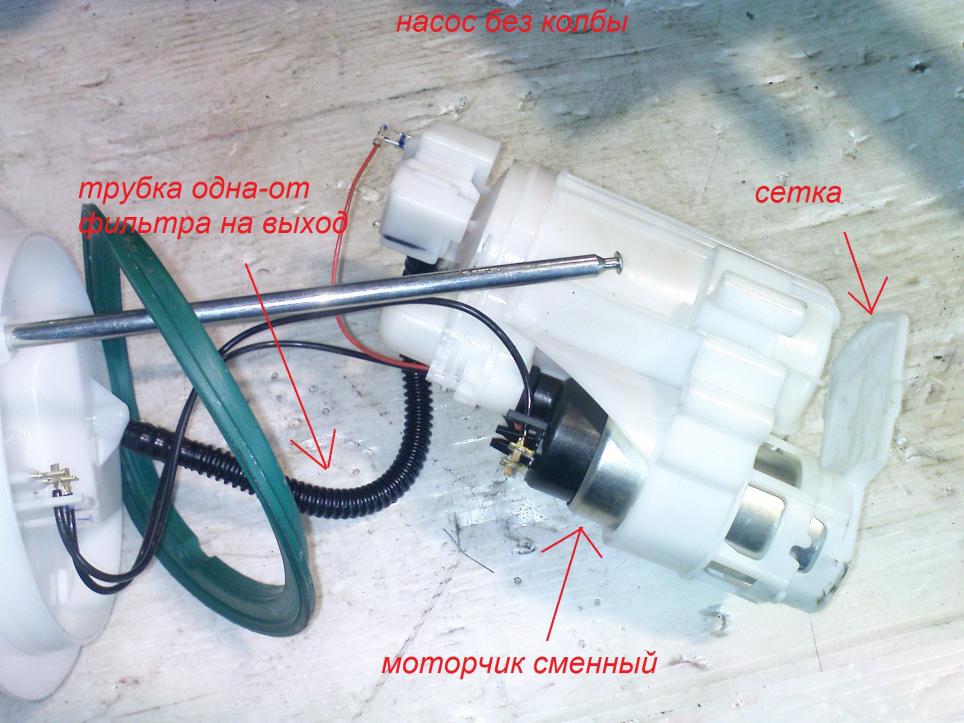

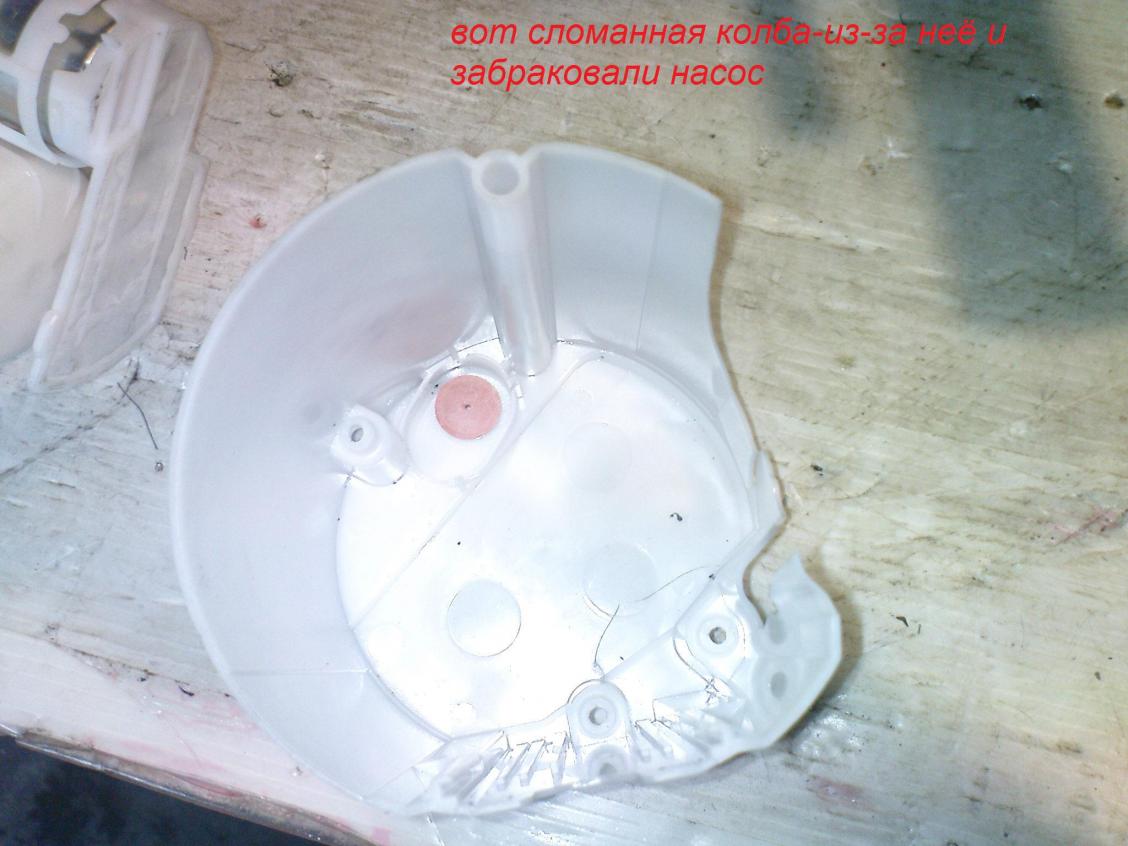

Самое трудное при разборке насоса III- варианта - вытащить "начинку" из колбы (3 штырька в колбе,на них насажена "начинка") я, признаюсь, сломал при этом все 3 штырька. А это значит-колба в утиль(хотя она уже до меня была сломана кем-то так-что не обидно), а второе-"приваренные" провода к контактам (можно тупо откусить и припаять обычно, оловом)

   Вариант топливного модуля II и III внешнего фильтра не имеют, фильтр расположен в корпусе топливного модуля.


ОЕМ коды запасных частей системы питания топливом.

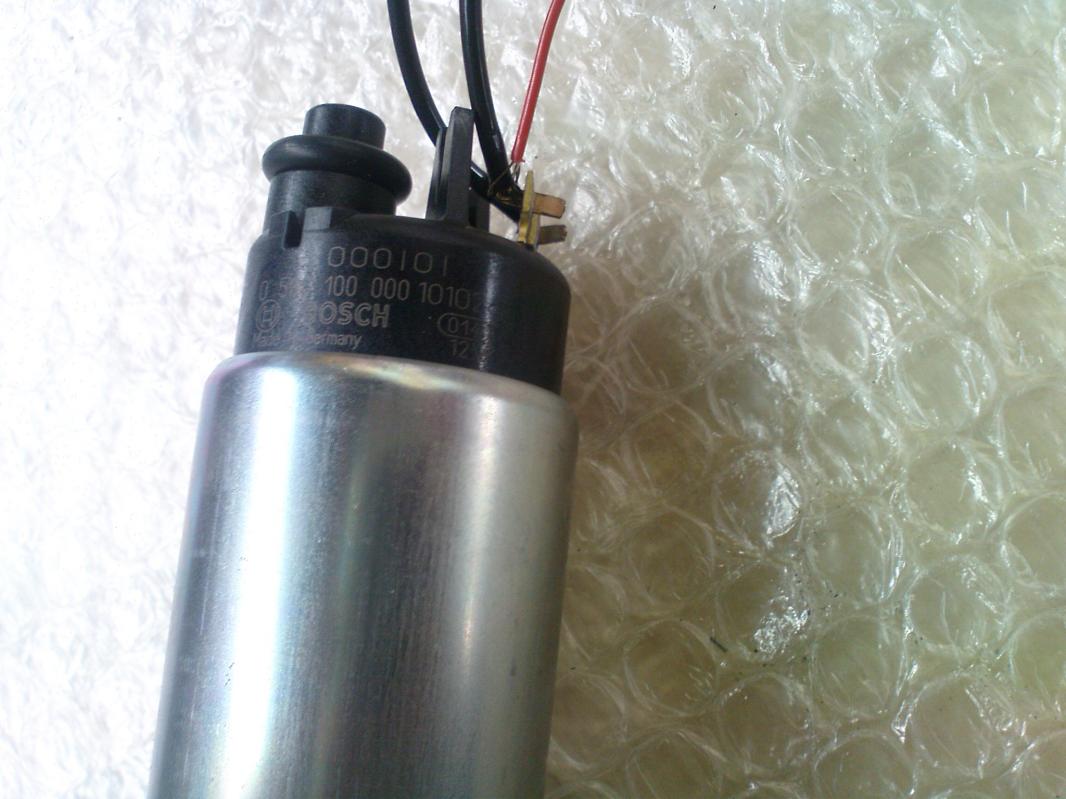

5421306 – электробензонасос;
51709819 – топливный модуль;
51802835 – бак топливный (бензобак);
51808700 – бак топливный (бензобак);
51782425 – уплотнительная резинка под топливный модуль (круглый).

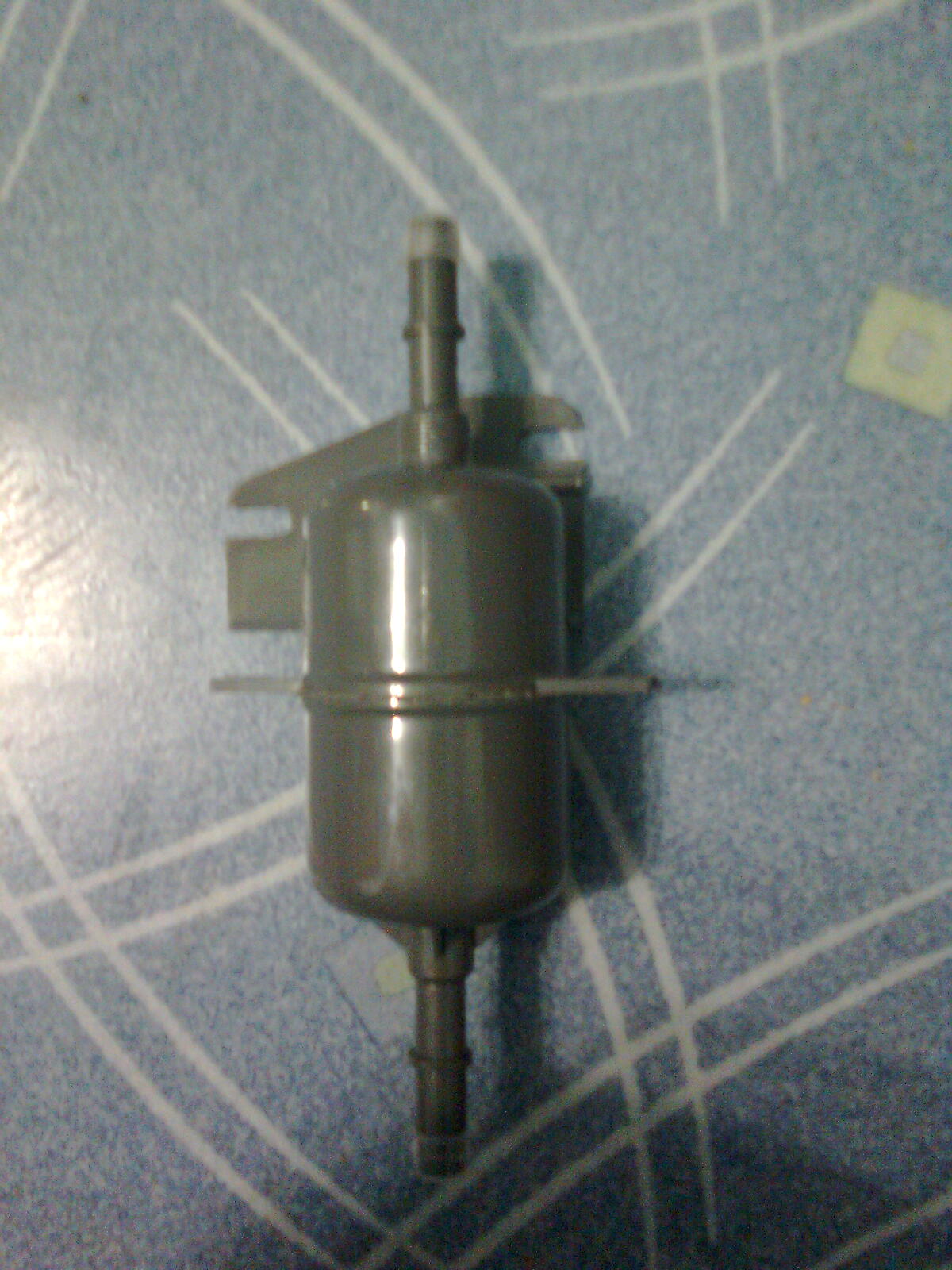

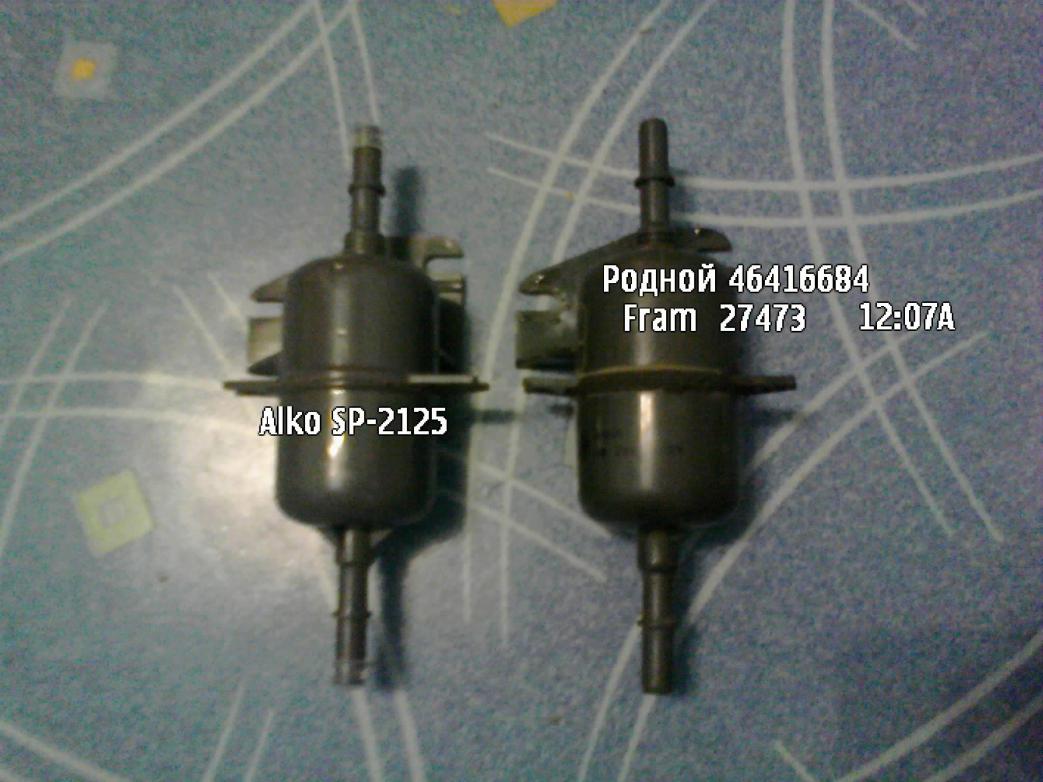

Топливные фильтры:
Оригинальный код - 46416684;
Аналоги топливного фильтра:

Hengst  H115WK;
Alko SP-2125;
UFI  xu-3174000;
FRAM 27371 15.01А;
Filtron PS921;
Alko SP-2125.

   Симптомы отказа топливного насоса - с наступлением теплой погоды и продолжительной езды появляются провалы в тяге, при трогании на светофорах и в движении. Чем дальше, тем процесс отказа насоса только усугублялся, пока не возможно тронуться с места,  Ремонт топливного модуля своими руками.

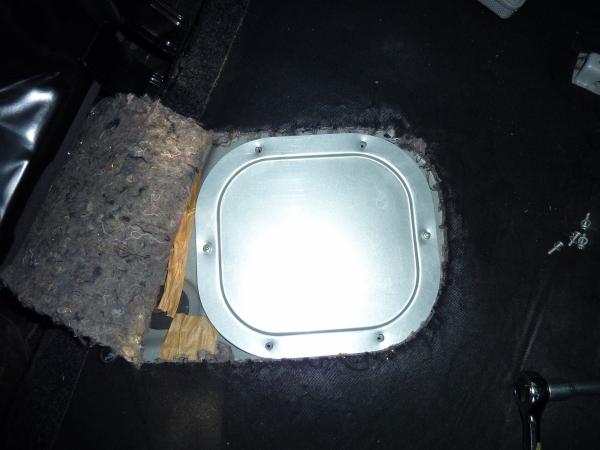

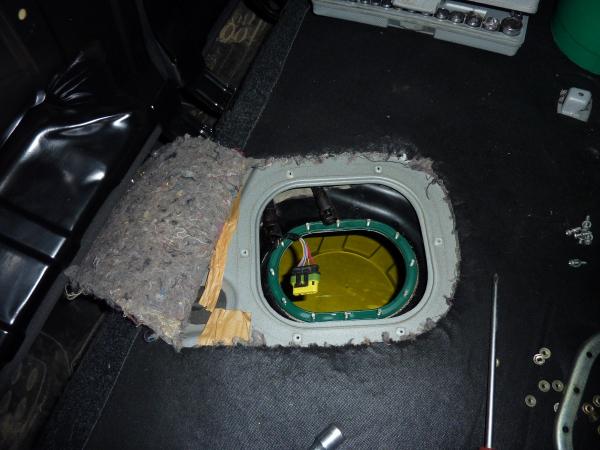

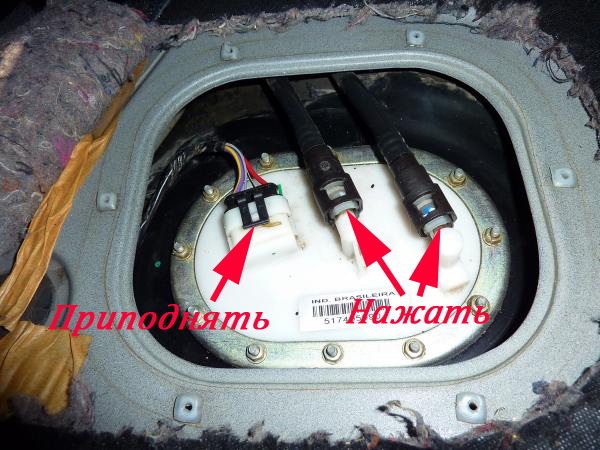

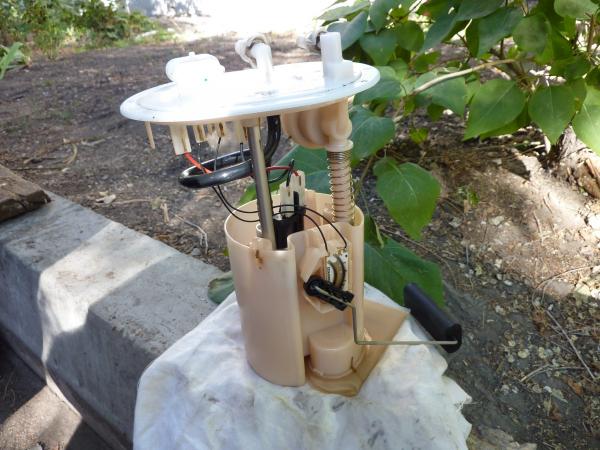

Топливный модуль в наших руках.

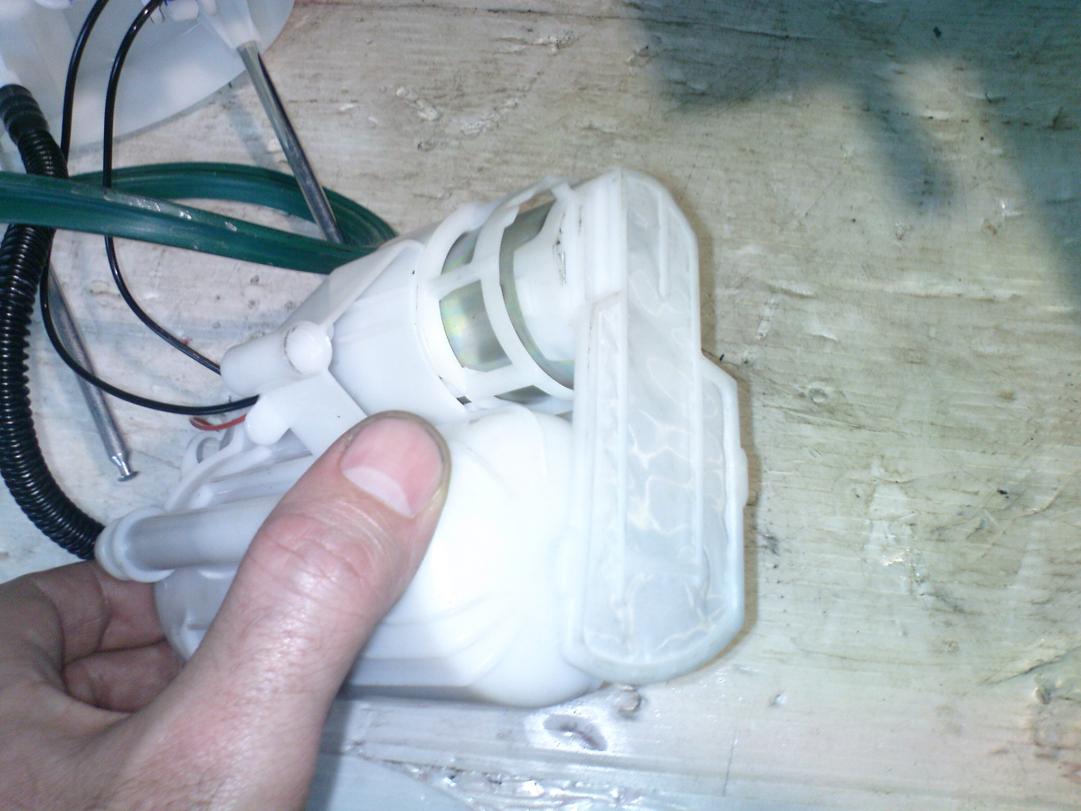

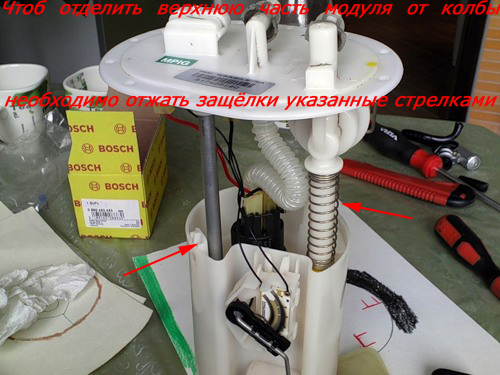

- Разобрал топливный модуль на две части.

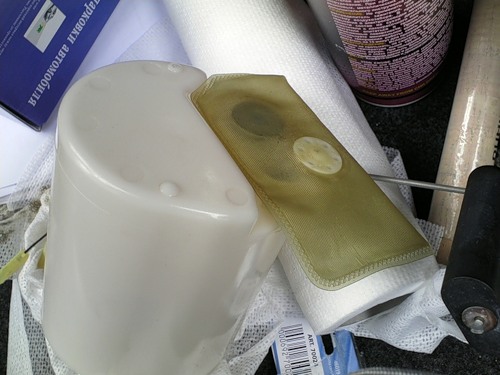

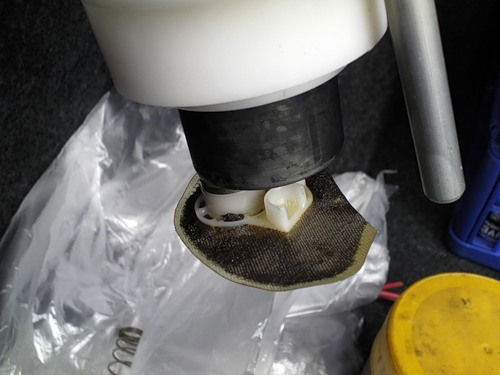

сетка на насосе забита грязью.

на стакане чистая.

В баке так же чисто оказалось.

- Затем был приобретён топливный насос BOSCH 0580 453 453 (так же подходит 0580 454 035), WEEN 1910182, провод питания и топливная гофрированная трубка для отечественных топливных модулей. Всё это можно приобрести в обычном магазине, торгующим запасными частями к автомобилям ВАЗ.
