FAW CA3252P2K2T1A (плоский дизельный автосамосвал). Руководство - часть 6

Обслуживание и

уход



- 75 -

Простая проверка и техуход





X

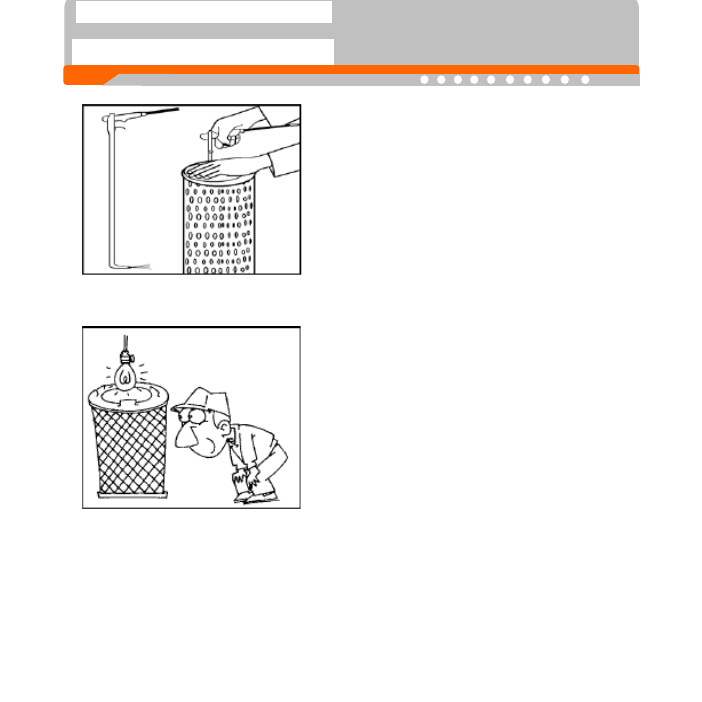

Шаги техухода воздушного фильтра

―

Ослабить нажимную пружину торцевого

щита фильтра и снять торцевой щит для

выливания  пыли  из  него.  Полотенцем

почистить торцевой щит.

―

Медленно  вынуть  фильтроэлемент  и

сухим  и  чистым сжатым  воздухом

400~600kPa  выдувать  фильтроэлемент  с

его  внутренней  стороны  до  чистоты  и

вытереть  уплотнительную  торцевую

поверхность.





―

Перед  восстановлением  необходимо

проверить

целость

уплотнительное

резиновое  кольцо  торцевой  поверхности

фильтроэлемента,

проверить

фильтровальную  бумагу.  При  замечании

порчи

заменить

новым

фильтроэлементом.

―

Вставить легче фильтроэлемент в корпус

по  правильной  позиции  и  надеть

торцевой щит.

―

Окончательно

проверить

целость

уплотнённости

соединительных

трубопроводов  от  выпускного  отверстия

воздушного  фильтра  до  впускного

отверстия нагнетателя двигателя.



Обслуживание и

уход



- 76 -

Простая проверка и техуход







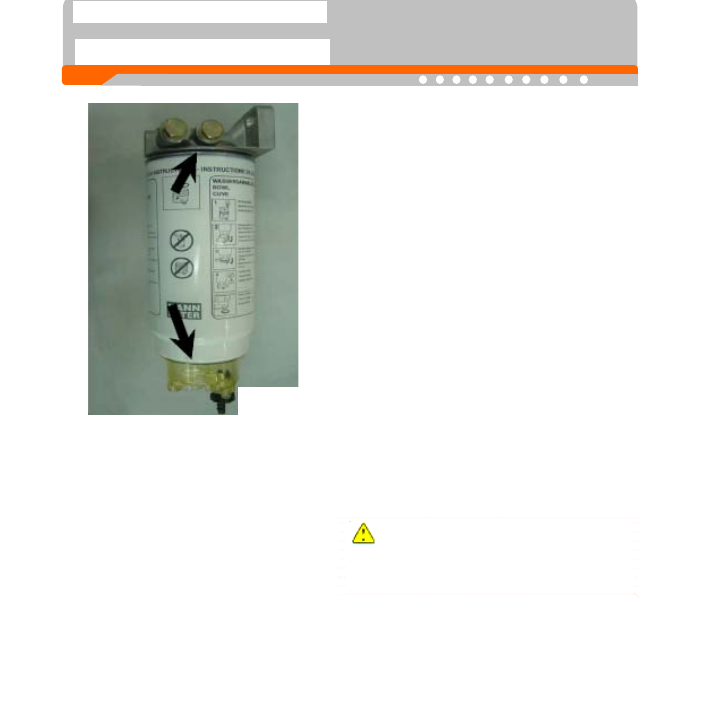

Грубый фильтр дизелина

X

Через  каждые 2,000km пробега  должно

наблюдать

уровень

воды

водоём-стакана.

―

Ослабить пробку-болт выпуска воды для

опорожнения масляной грязи и воды.

―

Закрутить  пробку-болт  и  опорожнить

воздух маслоканала.

X

Через  каждые 30,000~35,000km пробега

заменить грубый фильтр.

―

При  замене  специальным  ключом

разобрать

грубый

фильтр

и

водоём-стакан.  Очистить  водоём-стакан

и заменить новым грубым фильтром.

―

При  сборке  сначала  на  уплотнительном

кольце  (как  показывает  стрела  в

рисунке)  нанести  смазку  немножко,

затем,  вручную  закрутив  легче  грубый

фильтр

на

донной

базе,

потом

ввинчитить  его  на  круг 3/4. в

дальнейшим Вручную легче ввинчивать

водоём-стакан  на  грубом  фильтре  и

специальным  ключом  закрутить  его.

Момент закручивания -- 20N·m. Наконец

закрутить пробку-болт выпуска воды.

Внимание

Не

должно

забыть

установить

уплотнительную прокладку.







пробка-бо

лт

выпуска

воды

Обслуживание и

уход



- 77 -

Простая проверка и техуход





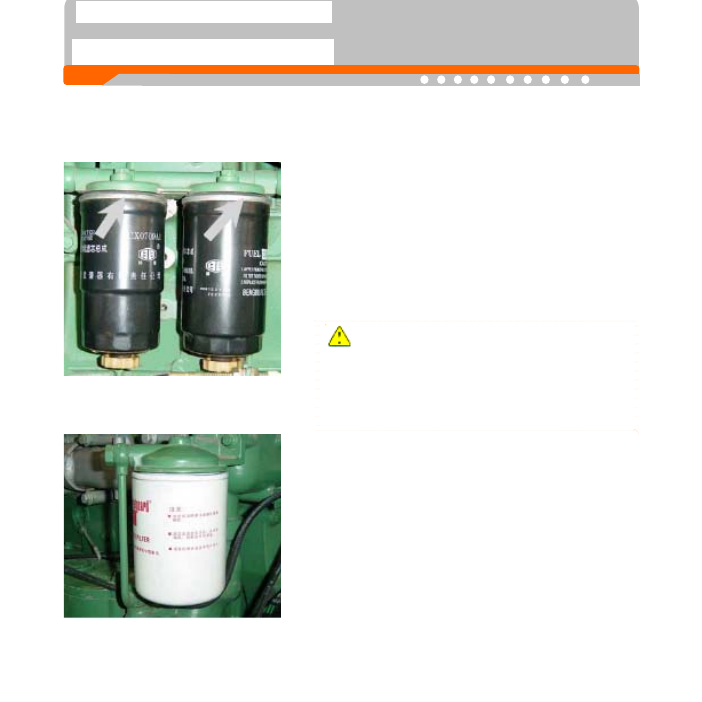

Мелкий фильтр дизелина

X

Мелкий фильтр дизелина играет большую роль для
обеспечения  нормальной  работы  топливного
насоса  и  маслораспылителя,  поэтому  необходимо
вовремя  производить  его  техуход.  При  замечании
непрохода  масла,  необходимо  вовремя  его
разобрать  и  проверить  или  заменить  новым
фильтром..

X

В  обычном  случае  через 8,000~12,000km пробега
должно производить замену фильтра.

X

При  замене  новым  фильтром  сначала  нанести
уплотнительную прокладку (как показывает стрела
в  рисунке)  смазкой  немножко,  потом  ввинтить  его
на донной базе и вручную его закрутить.

Внимание

При сборке должно обратить внимание на проверку

целости

уплотнительной

прокладки.

Если

имеется порча, должно ее заменить. Непременно
не  может  забыть  установить  уплотнительную
прокладку.







Фильтр охлаждающей воды

X

Через  каждые 60,000 км  должно  добавить 12
единиц добавки DCA4, изготовленной Шанхайским
Fleetguard , или раствор DCA4 1,2~1,4L.

X

Если  не  куплена  добавка,  то  может  заменить
комплекс  водофильтра.  Водофильтр  является
одноразовым фильтром.



Обслуживание и

уход



- 78 -

Простая проверка и техуход







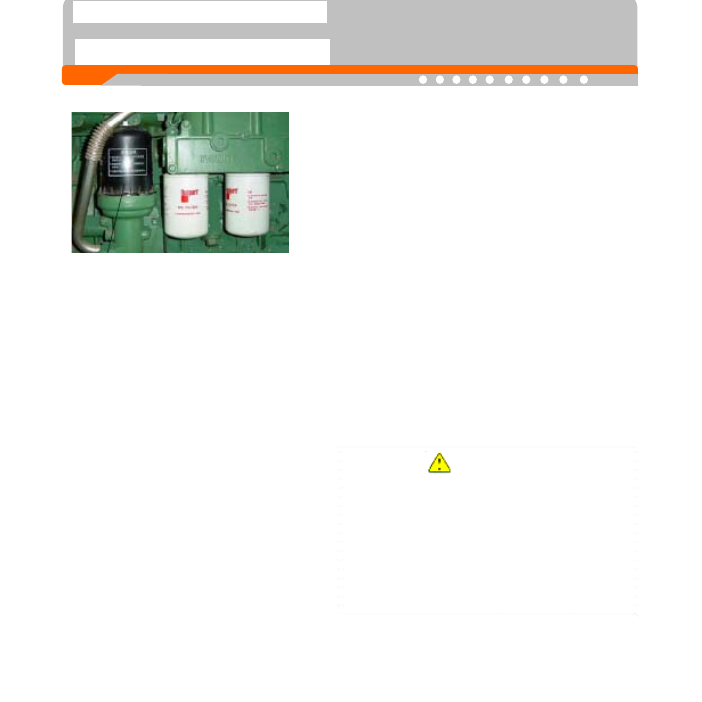

Центробежный фильтр машинного масла

X

Через

каждые 15,000~30,000km пробега

заменить ротор и уплотнительное кольцо..

X

Момент закручивания -- 25±3N·m..

Вращательно-смонтированный

фильтр

машинного масла

X

В обычном случае через каждые 6 месяцев или

через  каждые 8,000km пробега  заменить

фильтр машинного масла.

X

В многопыльном районе через каждые 3 месяца

или  через  каждые 4,000km пробега  заменить

фильтр машинного масла.

―

Специальным  инструментом  против  часовой

стрелки  вращать  фильтр  машинного  масла  для

его снятия.

―

Поверхность  для  установления  должна  быть

ровной и гладкой без грязи.

―

При

замене

фильтра

сначала

нанести

уплотнительное кольцо смазкой немножко (как

показывает стрела в рисунке).

―

По

часовой

стрелке

закрутить

фильтр

машинного  масла  до  контакта  уплотнительной

резиновой  прокладки  с  поверхностью  донной

базы и потом закручивать 1 круг.

Предупреждение



При

замене

комплекта

Вращательно-смонтированного

фильтра

машинного

масла

должно

применить

фабричный  комплект  фильтра  машинного

масла,  а  также  комплект  фильтра  машинного

масла,  измеренный  Техническим  центром FAW

с  испытательным  актом.  Никак  нельзя

применять  негодный  продукт,  в  противном

случае,  сможет  привести  к  ненормальному

износу двигателя и порче деталей.



центробежный

фильтр

машинного

масла

Обслуживание и

уход



- 79 -

Простая проверка и техуход







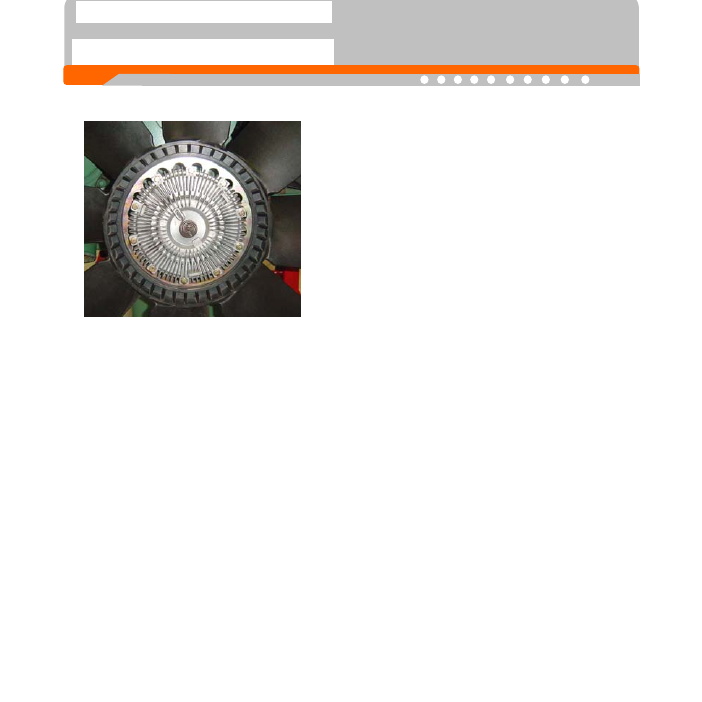

Муфта сцепления вентилятора

X

Если  в  ходе  пробега  возникает  фактор
перекала  антифриза,  то  кроме  проверки
объёма  антифриза,  нормальной  работы
регулятора  температуры  и  водонасоса,
должно  проверить  нормальную  работу
муфты сцепления вентилятора.

X

При проверке если замечены следующие
явления,  то  должно  заменить  муфту
сцепления:

―

Утечка кремневого масла у подшипника
муфты сцепления.

―

Царапанье

и

обрыв

элементов

чувствования температуры.

―

Ненормальный  шум  или  невращение
при ручном вращении.



Элемент

чувствовани
чувствовани

я

Обслуживание и

уход



- 80 -

Простая проверка и техуход





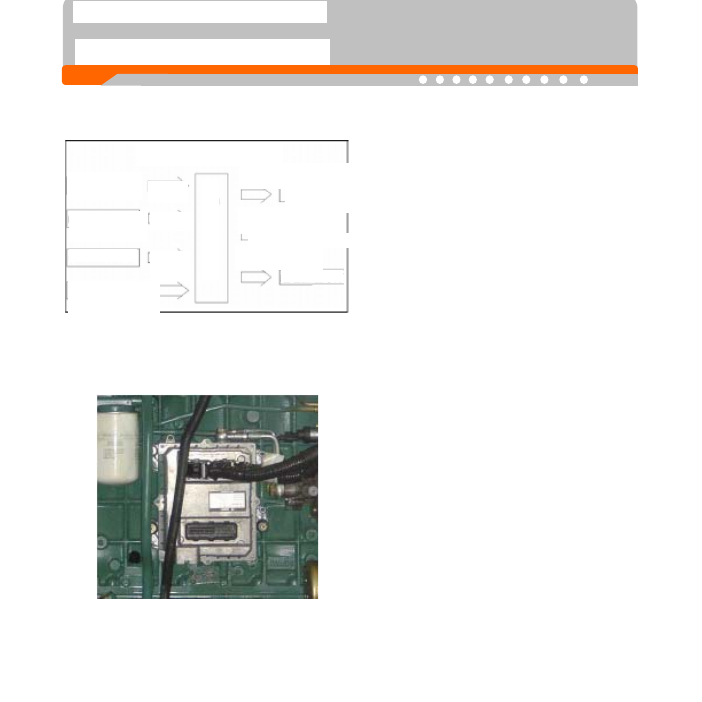

Электроуправляющая

система

топливного  впрыска  дизелина  общих
направляющих салазков

X

Состоит из трёх больших частей.

―

Входная  часть:  состоит  из  разных
датчиков  и  переключающего  сигнала
проверки режима действия двигателя.

―

Контрольная  часть (ECU) : состоит  из
CPU,

программного

аккумулятора,

прилагаемого

аккумулятора,

переключателя A/D, схем

разных

интерфейсов

и

иных

электронных

элементов.

―

Исполнительная

часть:

состоит

из

топливного  насоса    маслораспылителя,
разных  реле  и  индикаторов.  Которая
выполняет разные функции под контролем
ECU.



X

ECU компьютера установлен на двигателе.



Принципиальная схема электрической

системы общих направляющих



салазков

Датчик перали

акселератора

Датчик места

коленвала

Датчик места

Другие датчики или

включатели

К

онт

ро

льный

 бл

ок

 ECU

Контроль двигателя и

целой машины

Контроль давления

маслораспылителя

Контроль объёма впрыска и

времени впрыска

маслорасппылител

ь

Насос маслоснабжения

реле/индикатор

Угол педали

акселератор

а

Оборотность

двигатея

Сигнал

нразличения

цилиндра

Обслуживание и

уход



- 81 -

Простая проверка и техуход





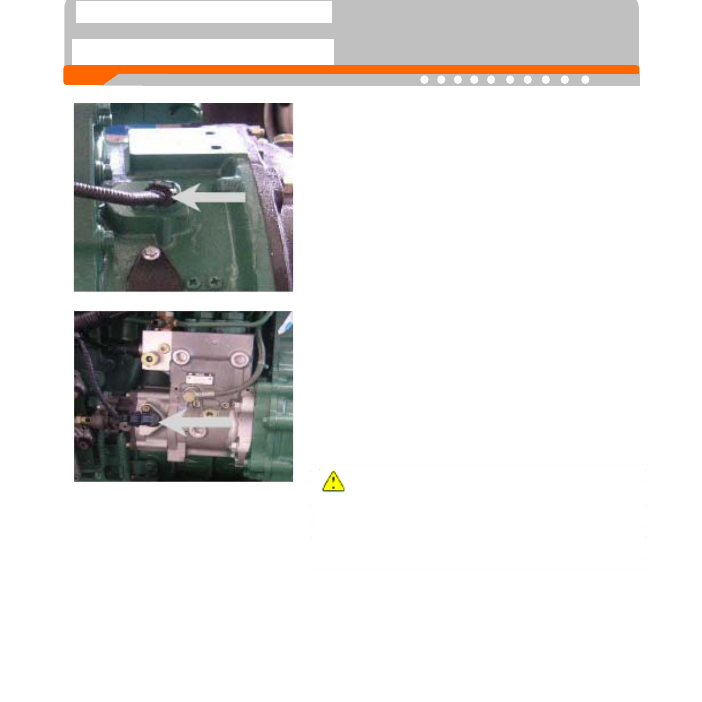

Датчик места коленвала

X

Проверяет

сигнал

места

коленвала

двигателя(оборотность,

сигнал

угла

двигателя)  с целью передачи импульсного
сигнала в ECU.

X

Установлен  на  корпусе  махового  колеса
двигателя.

Датчик места вала кулачкового колеса

X

Проверяет  сигнал  места  вала  кулачкового
колеса  двигателя  (сигнал  фазы  двигателя)
с  целью  передачи  этого  импульсного
сигнала  в  качестве  сигнала  различения
цилиндра в ECU.

X

Установлен  на  узле  маслонасоса  высокого
давления.



Внимание

Закрепление  пучков  должно  быть  надёжным,

соединительные  и  вставные  детали  должны
быть  в  надёжном  контакте,  а  фиксирующие
болты должны быть крепко.





Обслуживание и

уход



- 82 -

Простая проверка и техуход





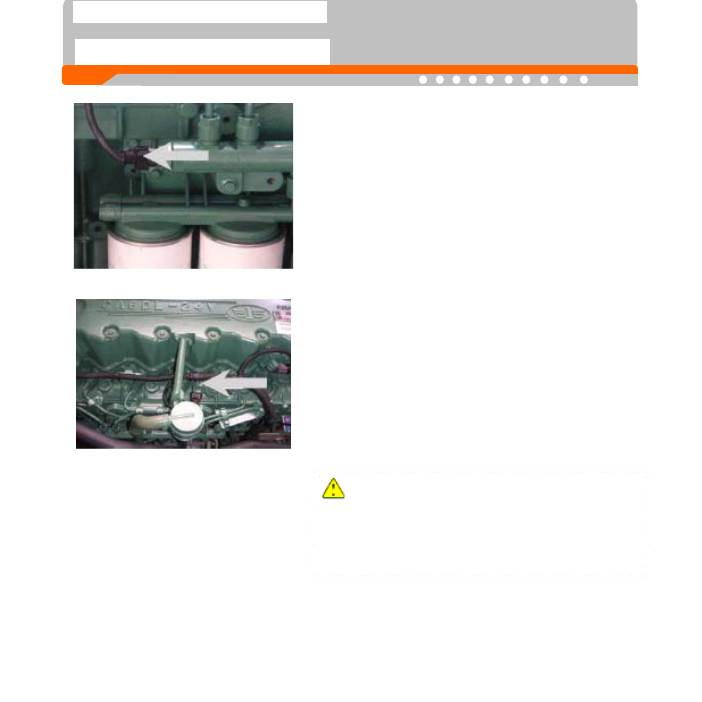

Датчик давления топлива

X

Проверяет

давление

направляющих

салазков  и  переключает  сигнал  давления  в
сигнал  напряжения  на  вход  в ECU для
контроля регулировки давления.

X

Установлен  на  направляющих  салазках
топлива.

Датчик

температуры

и

давления

впускного воздуха

X

Проверяет  давление  и  температуру  впуска
трубы  впускного  воздуха    двигателя  и
передаёт  аналогичный  сигнал  напряжения
в ECU.

X

Место  установления:  на  левой  стороне
капота  цилиндра  двигателя,  наверху
направляющих салазков топлива.



Внимание

Закрепление  пучка  должно  быть  надёжным,
соединительные  и  вставные  детали  должны
быть  в  надёжном  контакте,  а  фиксирующие
болты датчика должны быть крепко.





Обслуживание и

уход



- 83 -

Простая проверка и техуход





Датчик

температуры

охлаждающей

жидкости

X

Проверяет

температуру

охлаждающей

жидкости

двигателя

и

передаёт

аналогичный

сигнал

напряжения

температуры в ECU.

X

Установлен  на  комплекте  регулятора
температуры.

Педаль акселератора

X

Проверяет  сигнал  угла  комплекта  педали
акселератора  и  передаёт  аналогичный
сигнал  напряжения  изменения  угла  педали
в ECU.



Педаль акселератора



缺图



Внимание

Закрепление  пучков  должно  быть  надёжным,
соединительные  и  вставные  детали  должны
быть  в  надёжном  контакте,  а  фиксирующие
болты датчика должны быть крепко.





Обслуживание и

уход



- 84 -

Простая проверка и техуход



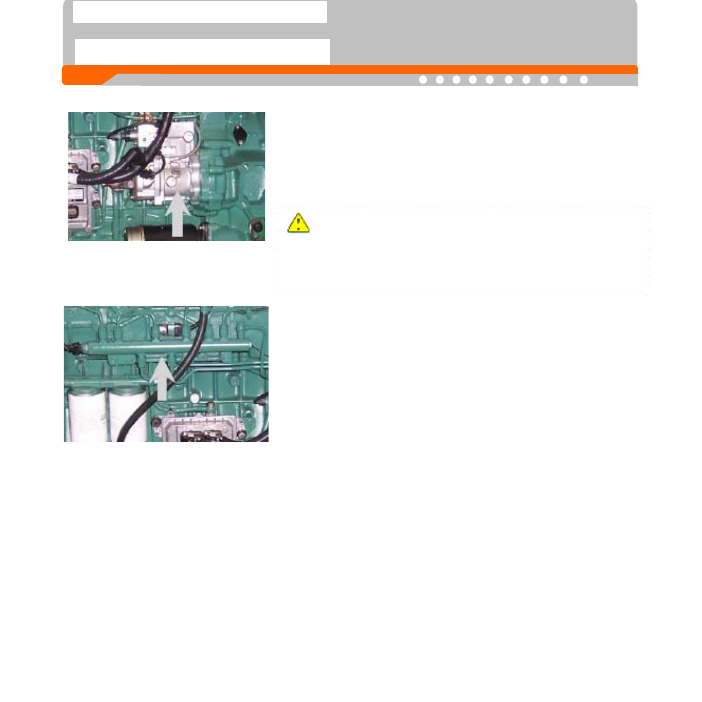

Топливный насос

X

Функция  топливного  насоса  следующая:  высасывает

топливо из топливного бака и добавляет его давление и

регулирует  до      нужного  давления  топлива  для

двигателя  на  подачу  в  общие  салазки  и  комплект

маслораспылителя.

X

Установлен на левой стороне двигателя.

Внимание

Закрепление

пучков

должно

быть

надёжным,

соединительные  и  вставные  детали  должны  быть  в

надёжном контакте, а фиксирующие болты датчика должны

быть крепко.



Направляющие салазки топлива (общие салазки)

X

Временное

сохранение

перекаченное

топливным

насосом  топливо  высокого  давления  во  избежание

колебания давления, в результате чего подаётся топливо

стабильного высокого давления маслораспылителю.

X

Установлены на левой стороне двигателя.
Внимание  для  применения  электроуправляющей

системы

X

Рабочее  давление  маслоканала  части  подачи  масла

высокого  давления  электроуправляющей  системы

высшее,  в  этой  связи,  при  техуходе  и  обслуживании

должно  особо  обратить  внимание  на  безопасность.

Непременно  сначала  производить  снижение  давления  и

затем производить разборку.

X

Контакт  разных  соединительных  и  вставных  деталей

должен быть крепким непременно.

X

Перед  разборкой  деталей  и  узлов  электроуправляющей

системы необходимо выключить питание.

X

 ECU электроуправляющей системы должен находиться

далеко от теплоисточника в защитном режиме от пыли,

воды, помехи и удара.

X

Когда  аварийный  индикатор  электроуправляющей

системы,  должно  вовремя  направить  его  в  ремонтный

узел для устранения аварии.



Обслуживание и

уход



- 85 -

Простая проверка и техуход



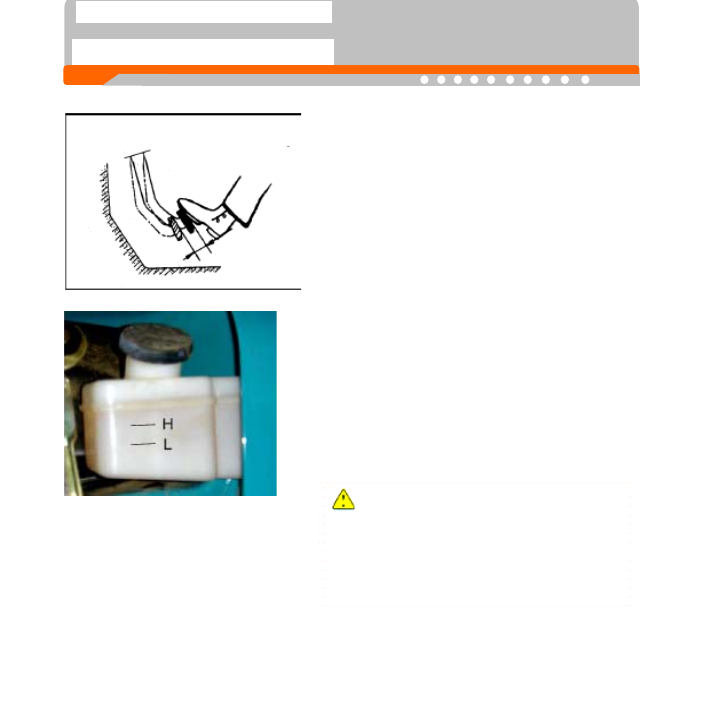

Муфта сцепления:

X

Свободная  длина  хода  педали  муфты
сцепления: 18~25mm.

X

Общая

длина

хода

педали

муфты

сцепления: 165~170mm.



X

Маслобак  муфты  находится  в  левой
стороне  передка,.  Вращение  налево  ручки
внешней  плиты  передка  левой  стороны  в
рубке  может  открыть  внешнюю  плиту
передка.  Проверить  высоту  уровня;  при
недостатке дозаправить гидросмесь муфты
сцепления.

X

Объём дозаправки: примерно 0.7L.

X

Горючее:  тормозная  жидкость DOT-3 (A08
M-50).

Внимание

Для  обеспечения  чистоты  трубопроводов

системы  при  дозаправке  гидросмеси
муфты

взятие

узлоловителя

не

допускается

во

избежание

входа

постороннего тела.







Обслуживание и

уход



- 86 -

Простая проверка и техуход





Техуход редукторного моста обода

X

Часто  зачищать  грунт  и  пыль  из
вентиляционной пробки картера.

X

Часто  проверять  пробку-болт  заправки  и
пробку-болт  маслослива.  При  замечании
утечки  масла  должно  вовремя  закрутить
иди заменить уплотнительное кольцо.

X

Через

каждые 2,000km пробега

дозаправить  в  разные  маслёнки  литиевую
мазь #3. очистить  вентиляционную пробку
и проверить высоту уровня зубчатого масла
картера

(при

проверке

открыть

пробку-болт уровня масла),

X

Через  каждые 5,000km пробега  проверить
зазор тормоза.

X

Через  каждые 8,000~10,000km пробега
проверить

ослабление

подшипника

ступицы;  проверить  износ  пластины
тормозной  колодки.  Если  износ  превысил
норму,  то  необходимо  ее  заменить;
проверить качества зубчатого масла внутри
картера  и редуктора  обода.  При  замечании
порчи  должно  вовремя  заменить  новым
маслом.





Обслуживание и

уход



- 87 -

Простая проверка и техуход



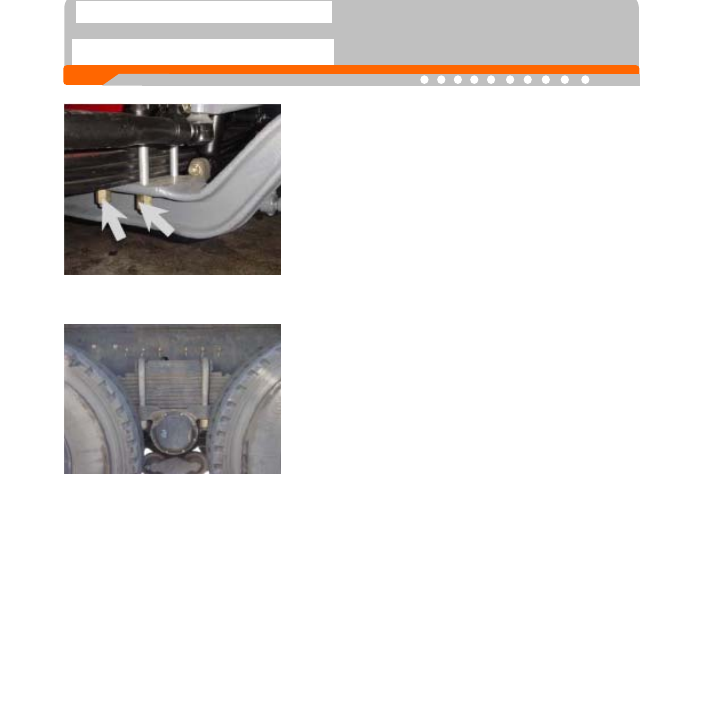

Техуход подвесной опоры

X

После  вступления  в  нормальный  строй
автомобиля  должно  закрутить    U-образные
болты  и  гайки 1 раз  отдельно  в  пустой
нагрузке и полной нагрузке.

X

Методы закручивания U-образных болтов-гаек
рессоры следующие:

―

Передняя  рессора:  сначала  ровно  закрутить
передние

(по

ходовому

направлению

автомобиля) U-образные болты-гайки,  потом
--  задние U-образные  болты-гайки.  Момент
закручивания -- 350~450N·m.

X

Задняя  рессора:  сначала  ровно  закрутить

задние U-образные  болты-гайки,  потом --

передние U-образные  болты-гайки.  Момент

закручивания -- 900~1,000N·m (при  сборке  на

резьбе нанести масло) .

―

При  сборке  шпонки  рессоры  должно  нанести

смазку.  Допускается  применение  молот  из

мягкого сплава.

X

Задняя подвесная опора является балансирной

опорой.

―

Момент

сборки

резинового

комплекта

соединения

ретроактивного

рычага --

900~1,000N·m.

X

При  закручивании U-образных  болтов-гаек

передней  и  задней  рессоры  болты-гайки

нанести  зубчатым  маслом.  Марка  зубчатого

масла 80W/90GL-5 по A08M-29.3.



Обслуживание и

уход



- 88 -

Простая проверка и техуход





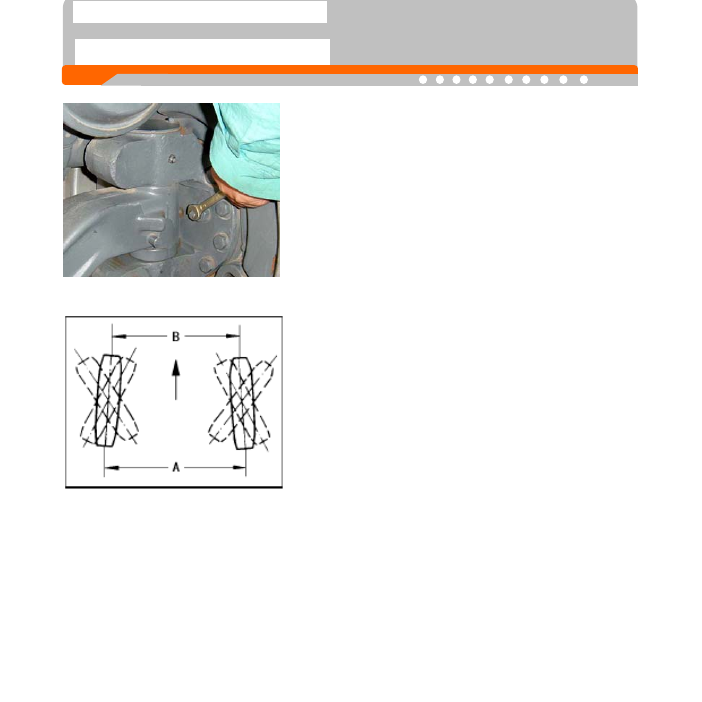

Макс. поворотный угол переднего колеса

X

Макс.

поворотный

угол

переднего

внутреннего колеса: 45º.

X

Макс.  поворотный  угол  переднего  колеса
контролируется  винтом  ограничения  на
поворотном кулаке    (как показывает ключ в
рисунке) и блоком ограничения на переднем
вале.



Отладка схода переднего колеса

X

Через

каждые 8,000km необходимо

проверить  сход 1 раз.  Если  не  находится  в
установленном  режиме,  то  должно  вовремя
его отладить.

Значение схода переднего колеса:
Радиальная шина: A-B = 0~2mm
диагональная шина: A-B = 2~6mm



колодка для

ограничения места

Обслуживание и

уход



- 89 -

Простая проверка и техуход





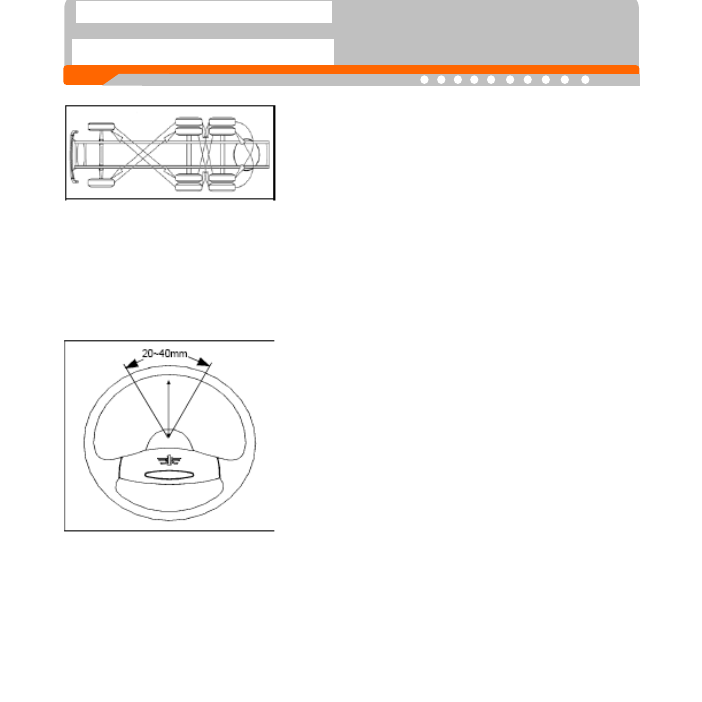

Регулярная транспозиция колёс

X

Через  каждые 8,000km пробега
должно  производить  транспозицию
колёс по порядку в рисунке.



Количество  свободного  вращения

рулевого штурвала

X

Через  каждые 8,000km пробега
автомобиля  должно  количество
свободного

вращения

рулевого

штурвала.

X

Когда  переднее  колесо  находится  в
положении

прямого

движения,

отдельно налево и направо вращать
рулевого  штурвала  до  ощущения
сопротивления

(в

это

время

переднее  колесо  не  вращается).
Количество  вращения  рулевого
штурвала  должно  не  превысить
20~40mm.



Обслуживание и

уход



- 90 -

Простая проверка и техуход






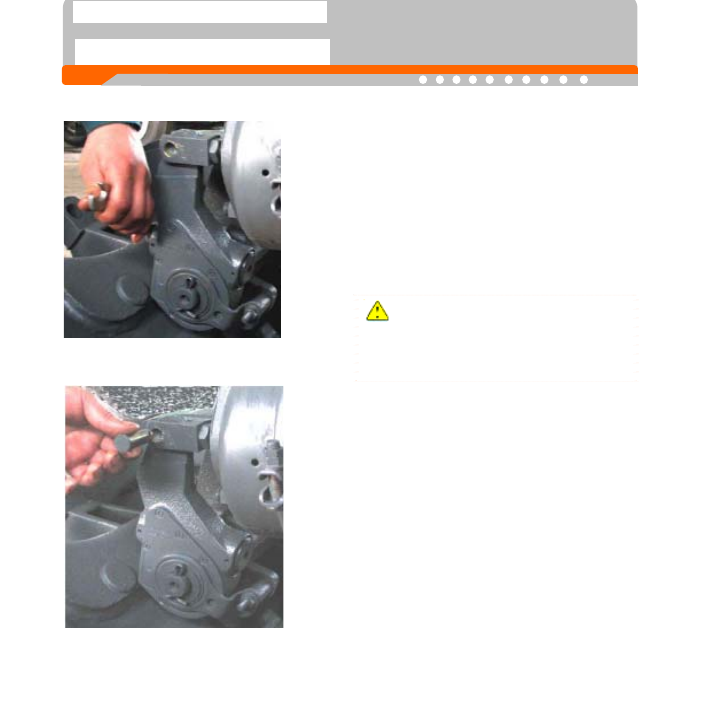

Отладка саморегулирующей стрелы

тормозного зазора

X

При  замене  новым  фрикционом
тормоза  требуется  вторичная  отладка
тормозного  зазора.  Шаги  отладки
следующие:

―

Ключом SW12 по  часовой  стрелке
отладить  гексагональную  головку
червяка торца регулирующей стрелы.

Внимание

Не

допускается

применение

электрического

ключа

или

пневматического сверла.







―

Отверстие

регулирующей

стрелы

естественно

выравнивается

с

цилиндрической шпонкой U-образной
вилки  толкача  распределительного
насоса.
