FAW CA1083P9K2LE, CA1083P9K2L2E, CA5083XXYP9K2LE. Руководство - часть 31



- 115 -

Простые проверки и обслуживание

Обслуживание и уход



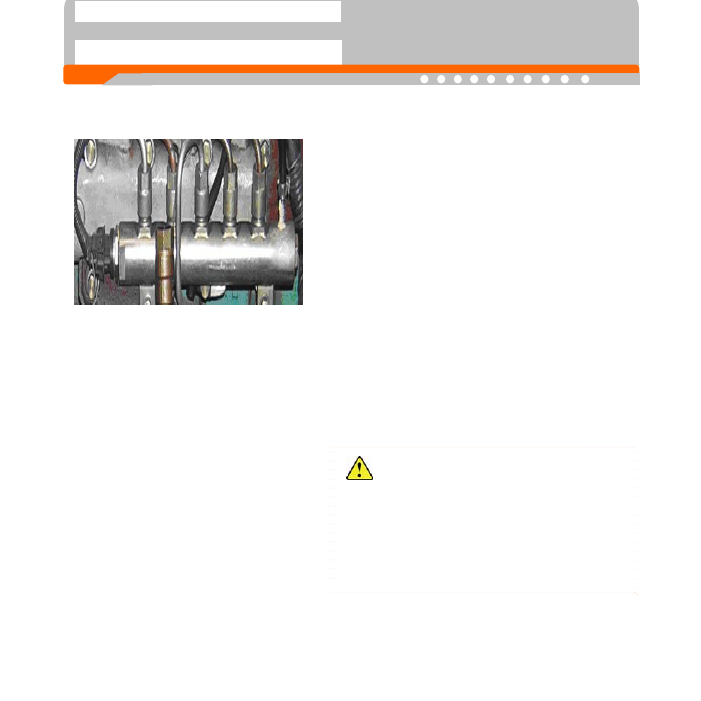

Датчик давления



(CA4DF3-13E3)

Датчик давления магистрали и топливная
магистраль высокого давления

X

Датчик давления установлен в топливное
магистрали  высокого  давления,  чтобы
измерить моментальное давление топлива
в магистрали, и передает этот измеренное
значение в ECU.

X

Топливная магистраль высокого давления
являет  основой  частью  электрической
системы

управления

впрыскиванием

топлива общей магистрали. Она собирает
в  полости  общей  магистрали  высокое
топливо,  выносящего  из  топливного
насоса  для  предложения  давления  в
общей  магистрали,  установленного ECU.
И

обеспечивает

топливо

высокого

давления маслораспылителям цилиндров.



Внимание

Закрепление бухты проводов должно быть
надежным.

Соединительные

части

должны  иметь  надежные  контакты.
Фиксирующие  болты  датчиков  должны
быть надежными.







- 116 -

Простые проверки и обслуживание

Обслуживание и уход



(CA4DF3-13E3)

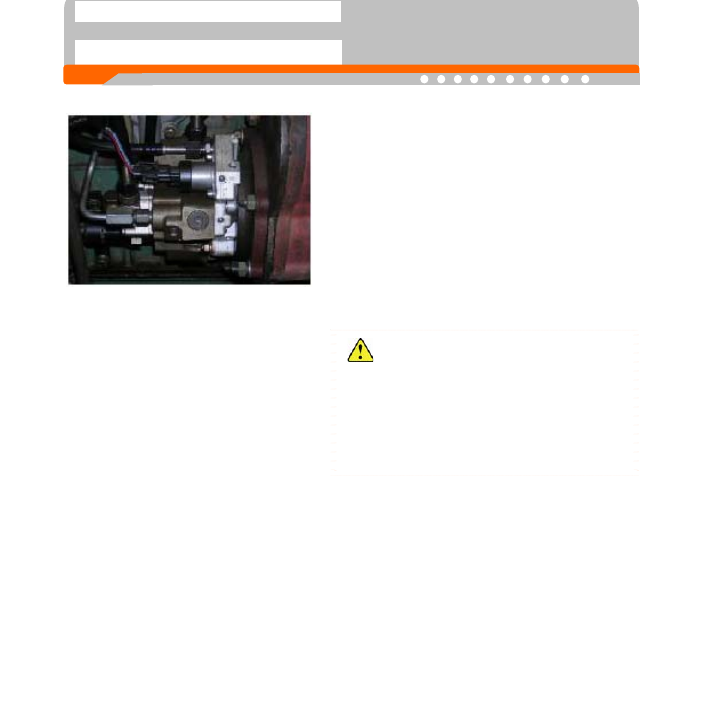

Топливный насос

X

Топливныя  насос  являет  основой  частью
электрической

системы

управления

впрыскиванием  топлива  общей  магистрали
и обеспечивает давления высокого топлива.

X

Серия CA4DF3-13E3 дизели

с

электрической

системой

управления

впрыскиванием  топлива  общей  магистрали
использовать топливный насос типа CP3.3.

X

Установлен на правой стороне цилиндра.

Внимание

Закрепление бухты проводов должно быть
надежным.

Соединительные

части

должны  иметь  надежные  контакты.
Фиксирующие  болты  датчиков  должны
быть надежными.







- 117 -

Простые проверки и обслуживание

Обслуживание и уход



(CA4DF3-13E3)

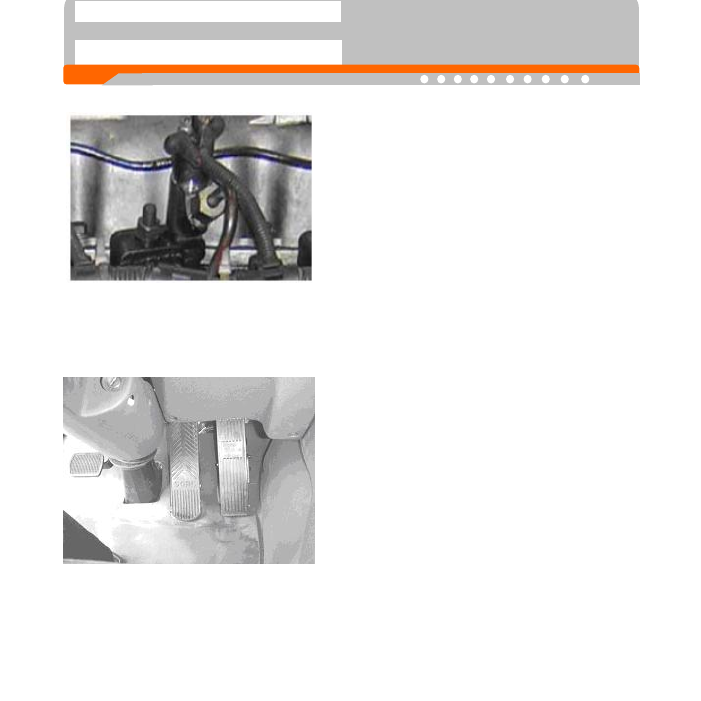

Маслораспылитель

X

Маслораспылитель  является  одной  из
основных  части  электрической  системы
управления  впрыскиванием  топлива  общей
магистрали,

отличается

от

маслораспылителя  двигателя  Евро  Ⅱ  тем,
что  это  электрический  маслораспылитель;
приключенное

время

электроклапана,

находящего  на  верхней  части,  определяет
количество  и  время  впрыскиваемого
топлива      Электронный  контрольный
элемент  управляет  приключенное  время
электроклапана по работающему двигателю.

Педаль акселератора

X

Контролирует  педальный  угловой  сигнал
на  педали  акселератора  в  сборе,  и
передает аналоговый сигнал напряжения,
пропорциональный  сигналу  изменения
педального угла, в ECU.





- 118 -

Простые проверки и обслуживание

Обслуживание и уход





Внимания

при

использовании

электрической системы (ЭС)

X

Перед  операцией  работники  должен  быть
обучены по специальности.

X

В  топливной  магистрали  высокого  давления
ЭС существует сравнительно высокое рабочее
давление,  поэтому  надо  обратить  особое
внимание на безопасность при обслуживании
и  уходе.  Перед  разборкой  необходимо
освободить давление.

X

Необходимо  заменить ECU ЭС  и  датчики
деталью идентичного типа при их повреждении.

X

Соединительные  части  бухт  проводов  ЭС
должны иметь надежные контакты.

X

Перед  разборкой  деталей  и  узлов  ЭС
необходимо отключить сеть.

X

При сварке необходимо отключить сеть.

X

ECU  ЭС  должна  находиться  далеко  от
теплого  источника,  а  также  защищаться  от
пыли, воды, помех и ударов.

X

Когда  указатель  неисправности  загорается,
обратите

на

ближайшую

сервисную

станцию  для  осмотра  и  ремонта,  чтобы
устранить неисправность.
