Самосвал FAW CA3252P2K2T1A 6х4. Руководство - часть 21

Обслуживание и

уход



- 80 -

Простая проверка и техуход





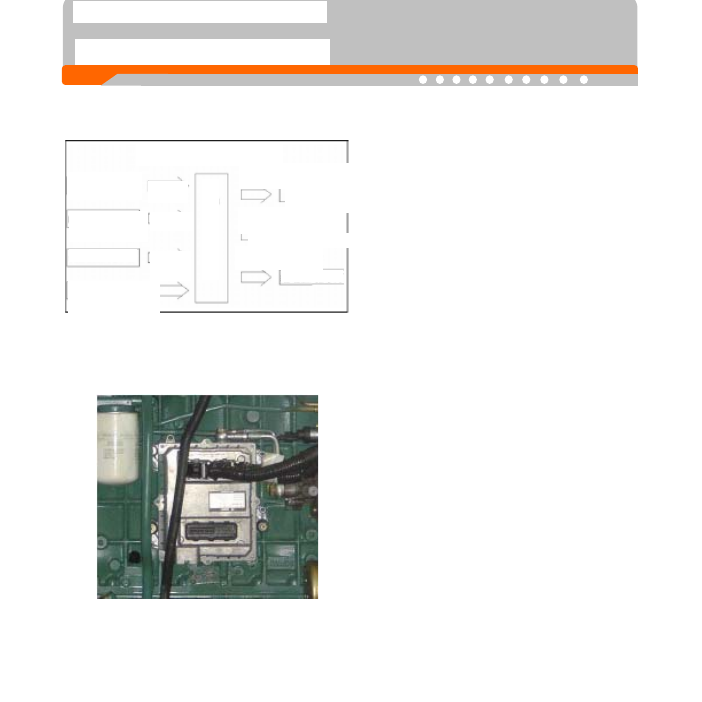

Электроуправляющая

система

топливного  впрыска  дизелина  общих
направляющих салазков

X

Состоит из трёх больших частей.

―

Входная  часть:  состоит  из  разных
датчиков  и  переключающего  сигнала
проверки режима действия двигателя.

―

Контрольная  часть (ECU) : состоит  из
CPU,

программного

аккумулятора,

прилагаемого

аккумулятора,

переключателя A/D, схем

разных

интерфейсов

и

иных

электронных

элементов.

―

Исполнительная

часть:

состоит

из

топливного  насоса    маслораспылителя,
разных  реле  и  индикаторов.  Которая
выполняет разные функции под контролем
ECU.



X

ECU компьютера установлен на двигателе.



Принципиальная схема электрической

системы общих направляющих



салазков

Датчик перали

акселератора

Датчик места

коленвала

Датчик места

Другие датчики или

включатели

К

онт

ро

льный

 бл

ок

 ECU

Контроль двигателя и

целой машины

Контроль давления

маслораспылителя

Контроль объёма впрыска и

времени впрыска

маслорасппылител

ь

Насос маслоснабжения

реле/индикатор

Угол педали

акселератор

а

Оборотность

двигатея

Сигнал

нразличения

цилиндра

Обслуживание и

уход



- 81 -

Простая проверка и техуход





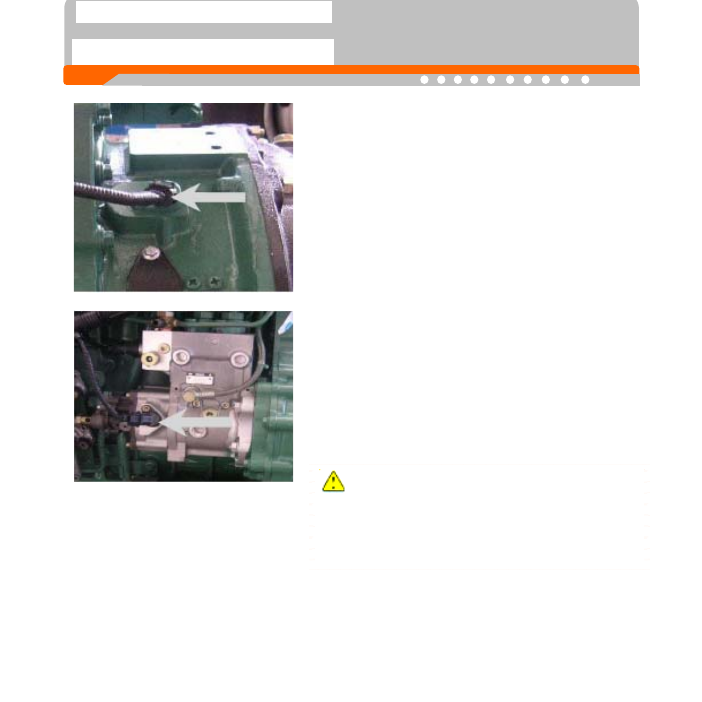

Датчик места коленвала

X

Проверяет

сигнал

места

коленвала

двигателя(оборотность,

сигнал

угла

двигателя)  с целью передачи импульсного
сигнала в ECU.

X

Установлен  на  корпусе  махового  колеса
двигателя.

Датчик места вала кулачкового колеса

X

Проверяет  сигнал  места  вала  кулачкового
колеса  двигателя  (сигнал  фазы  двигателя)
с  целью  передачи  этого  импульсного
сигнала  в  качестве  сигнала  различения
цилиндра в ECU.

X

Установлен  на  узле  маслонасоса  высокого
давления.



Внимание

Закрепление  пучков  должно  быть  надёжным,

соединительные  и  вставные  детали  должны
быть  в  надёжном  контакте,  а  фиксирующие
болты должны быть крепко.





Обслуживание и

уход



- 82 -

Простая проверка и техуход





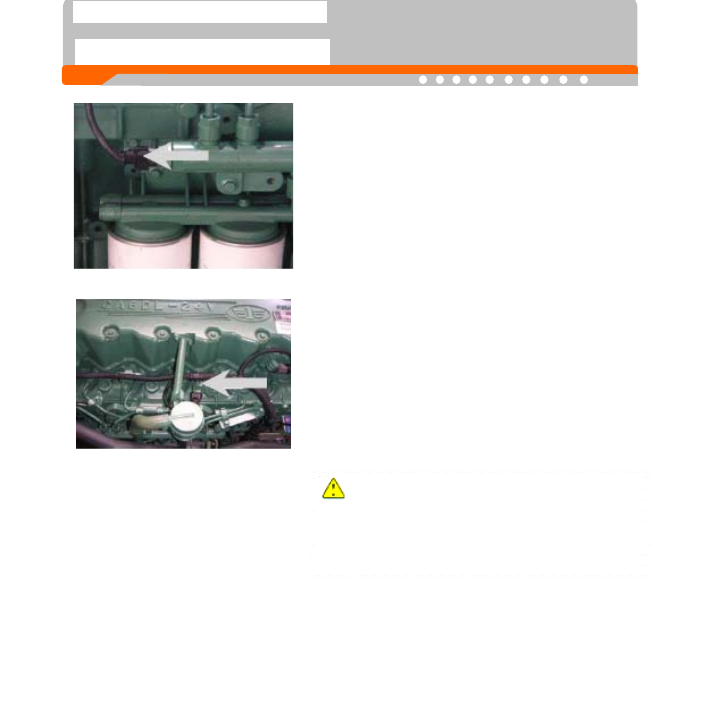

Датчик давления топлива

X

Проверяет

давление

направляющих

салазков  и  переключает  сигнал  давления  в
сигнал  напряжения  на  вход  в ECU для
контроля регулировки давления.

X

Установлен  на  направляющих  салазках
топлива.

Датчик

температуры

и

давления

впускного воздуха

X

Проверяет  давление  и  температуру  впуска
трубы  впускного  воздуха    двигателя  и
передаёт  аналогичный  сигнал  напряжения
в ECU.

X

Место  установления:  на  левой  стороне
капота  цилиндра  двигателя,  наверху
направляющих салазков топлива.



Внимание

Закрепление  пучка  должно  быть  надёжным,
соединительные  и  вставные  детали  должны
быть  в  надёжном  контакте,  а  фиксирующие
болты датчика должны быть крепко.





Обслуживание и

уход



- 83 -

Простая проверка и техуход





Датчик

температуры

охлаждающей

жидкости

X

Проверяет

температуру

охлаждающей

жидкости

двигателя

и

передаёт

аналогичный

сигнал

напряжения

температуры в ECU.

X

Установлен  на  комплекте  регулятора
температуры.

Педаль акселератора

X

Проверяет  сигнал  угла  комплекта  педали
акселератора  и  передаёт  аналогичный
сигнал  напряжения  изменения  угла  педали
в ECU.



Педаль акселератора



缺图



Внимание

Закрепление  пучков  должно  быть  надёжным,
соединительные  и  вставные  детали  должны
быть  в  надёжном  контакте,  а  фиксирующие
болты датчика должны быть крепко.
