хвостовиков  рычага  скоростей.  Затяните  натяжную  гайку  и  затем  заверните
хвостовик.

Рисунок 101

1

– соединение хвостовика рычага скоростей и перемены передачи

2-

соединение хвостовика передачи 3 – эластичная передача  выбора

скорости 4 – эластичная передача перемены скорости 5 – соединение
вала заднего хода  6 – натяжная гайка 7 – нарезные головки
8

– контргайка







Карданный вал



Во время ТО № 1 смазать вилку и подшипник крестовины.



Во время ТО № 2 проверить, люфты в крестовинах.



При  разгрузке  и  загрузке  автомобиля  необходимо  следить
чтобы:

o

Карданный вал не перемещался вперед и назад.

o

Скользящая  вилка  находилась  строго  на  одной  линии  с  трубой
кардана.

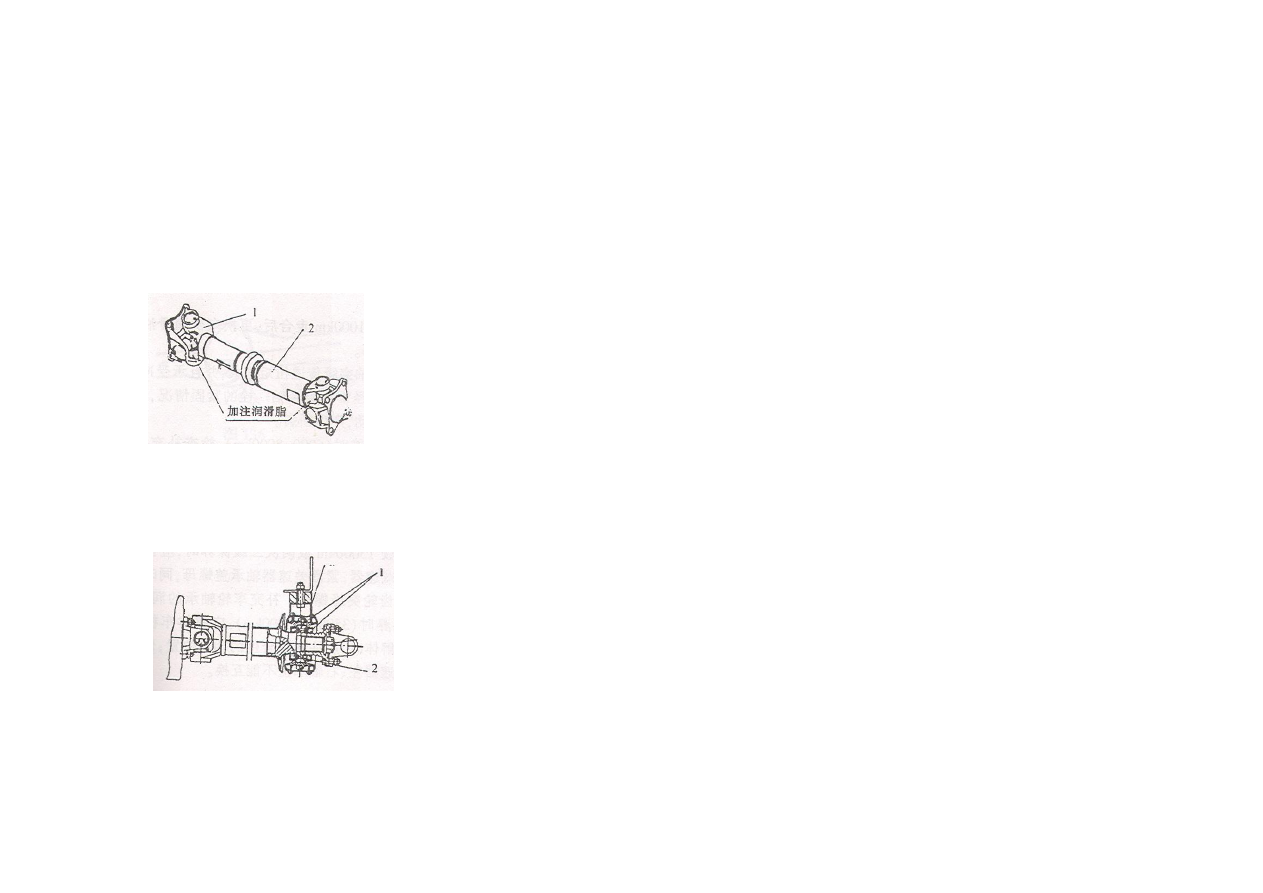

Рисунок 102

1

– скользящая вилка 2 – задний карданный вал



(под рисунком – места смазки)


Промежуточная опора карданного вала

Промежуточная  опора  герметически  закрыта  и  не  требует  смазки.
При  ее  установке  с  двух  сторон  закладывается  необходимое
количество консистентной смазки.


При  установке  промежуточного  карданного  вала  на  место
проследите,  чтобы  надпись  R  на  кронштейне  опоры  была
повернута в сторону хвоста.



Направления

монтажа

переднего

и

заднего

фланцев

противоположные  (как  показано  на  рисунке),  иначе  могут
появиться вибрации в трансмиссии.


Рисунок 103

1

– герметизатор в сборе 2 – соединение

(над рисунком – направленная назад деталь обозначена R)





61

Задний мост



После  обкатки  нового  автомобиля  замените  масло  в  заднем
мосту (Y – 4,0 литра).



Поскольку  крутящий  момент  на  полуоси  достигает  больших
значений,  она  подвергается  интенсивным  ударам,  то  ее
крепление  требуется  периодически  проверять,  чтобы  не
допустить ослабления крепления полуоси.



При прохождении ТО проверяется и доливается масло в задний
мост.  Прочищается  воздушный  сапун  для  обеспечения
нормальной вентиляции.



Рисунок 104
(

на рисунке – пробка маслозаливного отверстия

)







При пробеге автомобилем 15000 км или во время второго ТО №
2, необходимо снять главную передачу, подтянуть гайки крышки
дифференциала,  подтянуть  гайки  крепления  фланца  ведущей
шестерни.





Рисунок 105
















62



Каждый  раз  перед  сменой  масла  прочищайте  сапун  заднего
моста.



Для  заправки  моста  применяются  следующие  марки  масел:  80
W

/90  или  85W/90  (GL5)  тяжелые  грузовики  (со  сдвоенным

задним  мостом)  шестереночное  масло  (GB13895),  в  зимнее
время при температуре -10

0

С  следует применять масло 80W/90

(GL5).

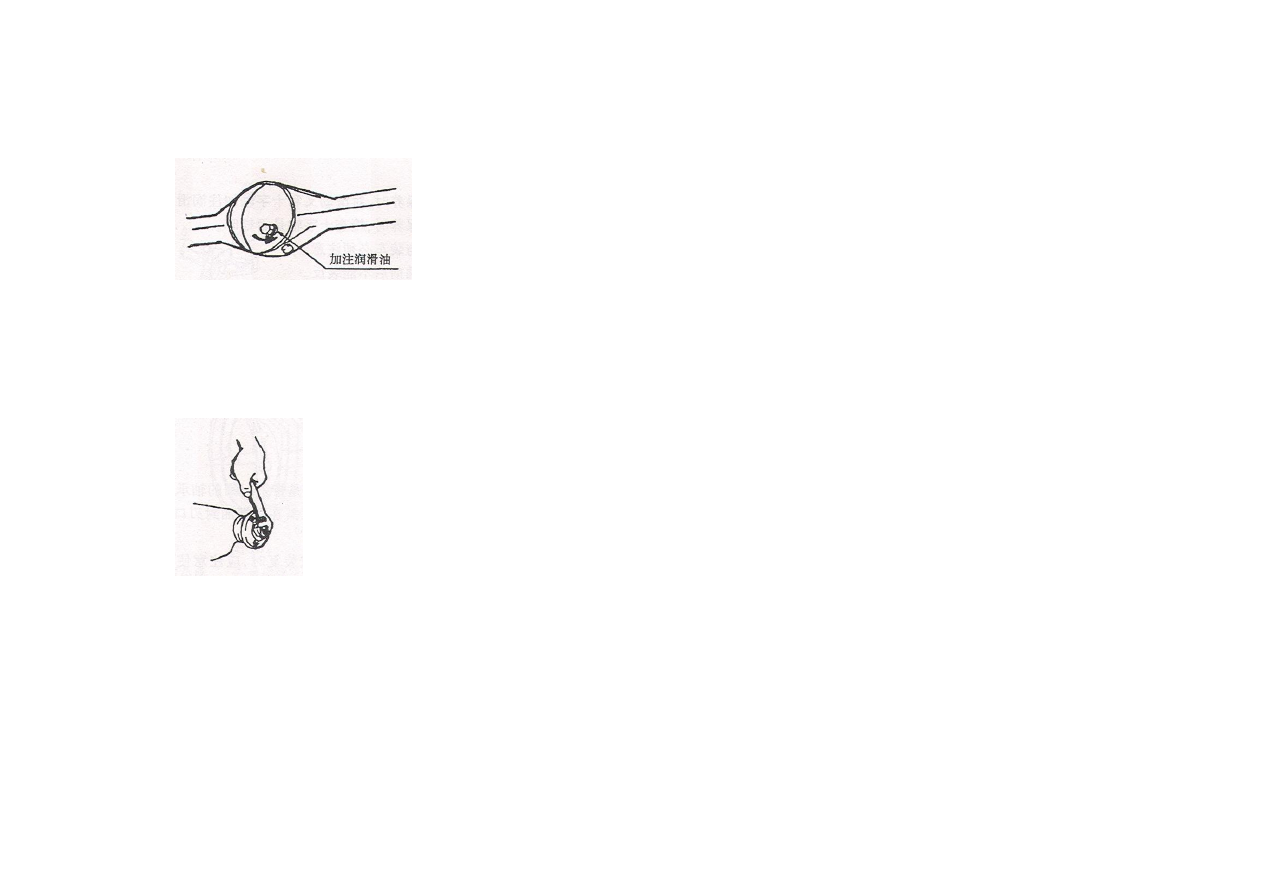

Рисунок 106

(надпись – отверстие для слива масла)


Амортизатор



При  эксплуатации  автомобиля  внимательно  следите  за
состоянием  амортизаторов.  При  поломке  или  неисправности
амортизатора замените его новым.

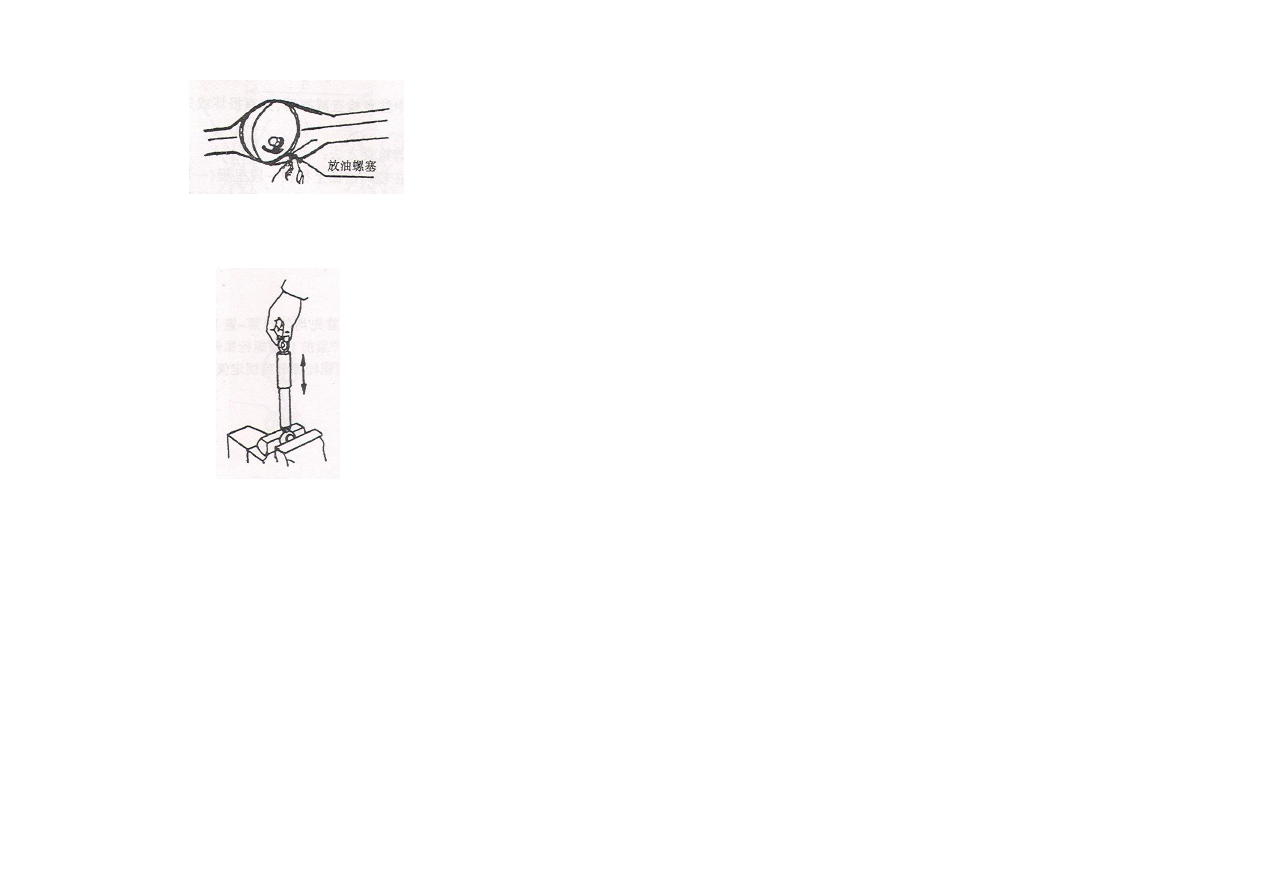

Рисунок 107


o

Если во время движения автомобиля возникают сильные вертикальные колебания на неровностях, тщательно проверьте

амортизаторы  на  наличие  подтеканий.  Если  на  корпусе  заметны  следы  подтекания  масла  (возможно,  из-за  нарушения
герметичности сальника или резервуара), своевременно замените его новым.
o

Во  время  обслуживания  автомобиля  проверьте  качество  работы  амортизаторов.  Для  этого  установите  амортизатор  в

вертикальное положение и зажмите нижнее крепежное кольцо в упоре. Рукой несколько раз нажмите на амортизатор и потяните за
него.  При  этом  сила  хода  отдачи  должно  быть  стабильной,  то  есть  сила  сопротивления  растяжению  равна  силе  сопротивления
сжатию.    Если  эти  силы  не  равны,  то  вполне  вероятно,  что  в  резервуаре  амортизатора  не  хватает  масла  либо  вышли  из  строя
детали системы герметизации. В этом случае требуется замена амортизатора.











63



Регулировка угла схождения  передних колес



При  прохождении  ТО  устанавливаются  требуемые  углы
схождения  передних  колес,  которые  лежат  в  пределах  А  –  В  =
1,5-

3 мм.

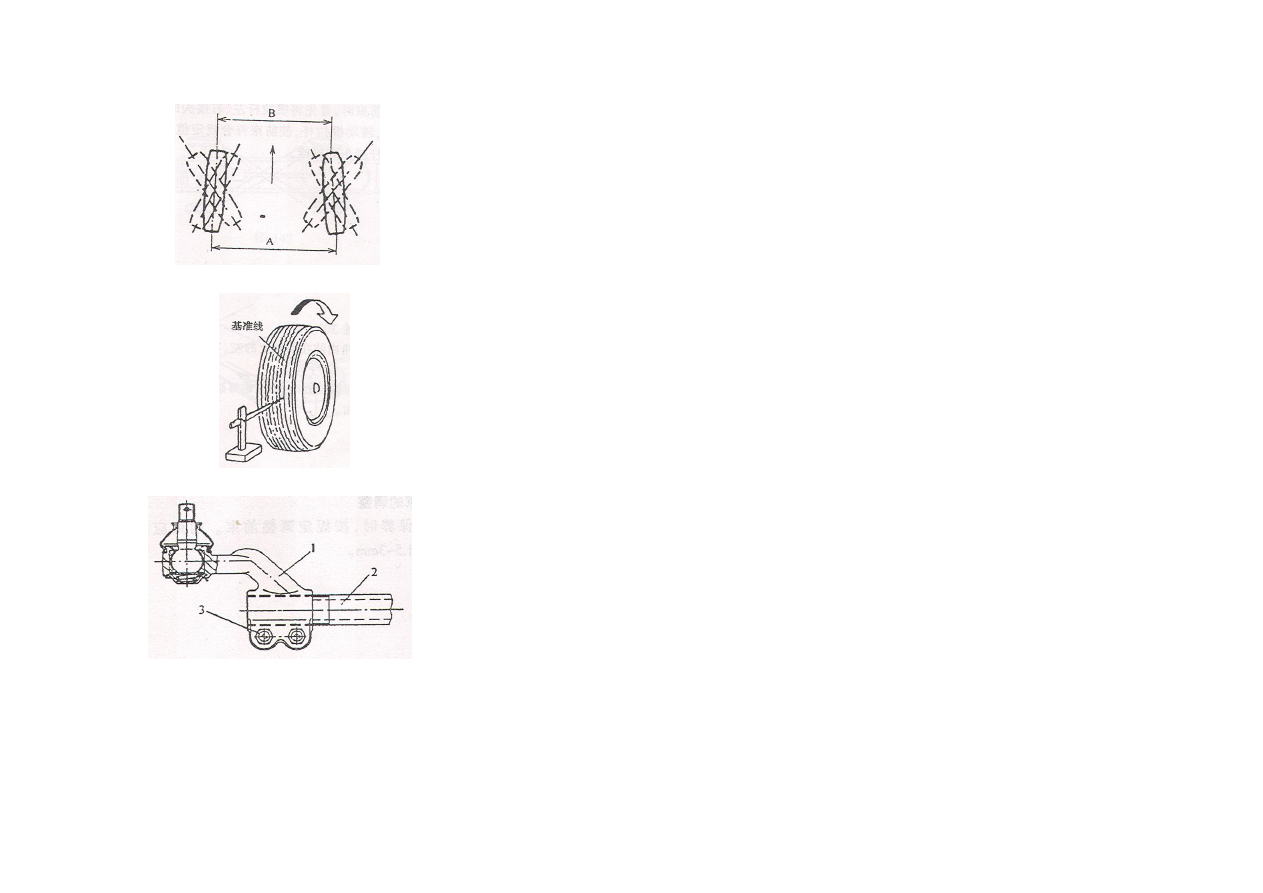

Рисунок 108






Выставить  передние  колеса  на  домкратах,  со  стороны  колес
прочертить точные линии и провести замеры расстояний между
ними.



Опустить передние колеса, проехать на автомобиле, чтобы он не
отклонялся от прямой линии.



Рисунок 109



При    регулировании  угла  схождения  передних  колес  прежде
всего  отверните  левый  и  правый  наконечники  тяги  на  четыре
оборота,  затем  проверните  тягу  так,  чтобы  получить  требуемой
угол схождения, затяните болты наконечника тяги.







Рисунок 110

1

– левый наконечник тяги 2 – тяга, 3 – стяжной хомут.
