Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 11

Dongfeng Motor Co., Ltd.



1703C5-ZD2A



Кронштейн управления коробкой передач



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



17ZD2A-03060

Опора рычага переключения передач в сборе(включая детали
№1, 2)

1







Q150B0825

Болт

2







Q150B1025

Болт

2







Q40108

Плоская шайба

2







Q40110

Плоская шайба

2







Q40308

Пружинчатая шайба

2







Q40310

Пружинчатая шайба

2





1

17ZD2A-03058

Опора рычага переключения передач

1





2

17ZD2A-03062

Уплотнительная прокладка держателя

1













































































8-13



Dongfeng Motor Co., Ltd.



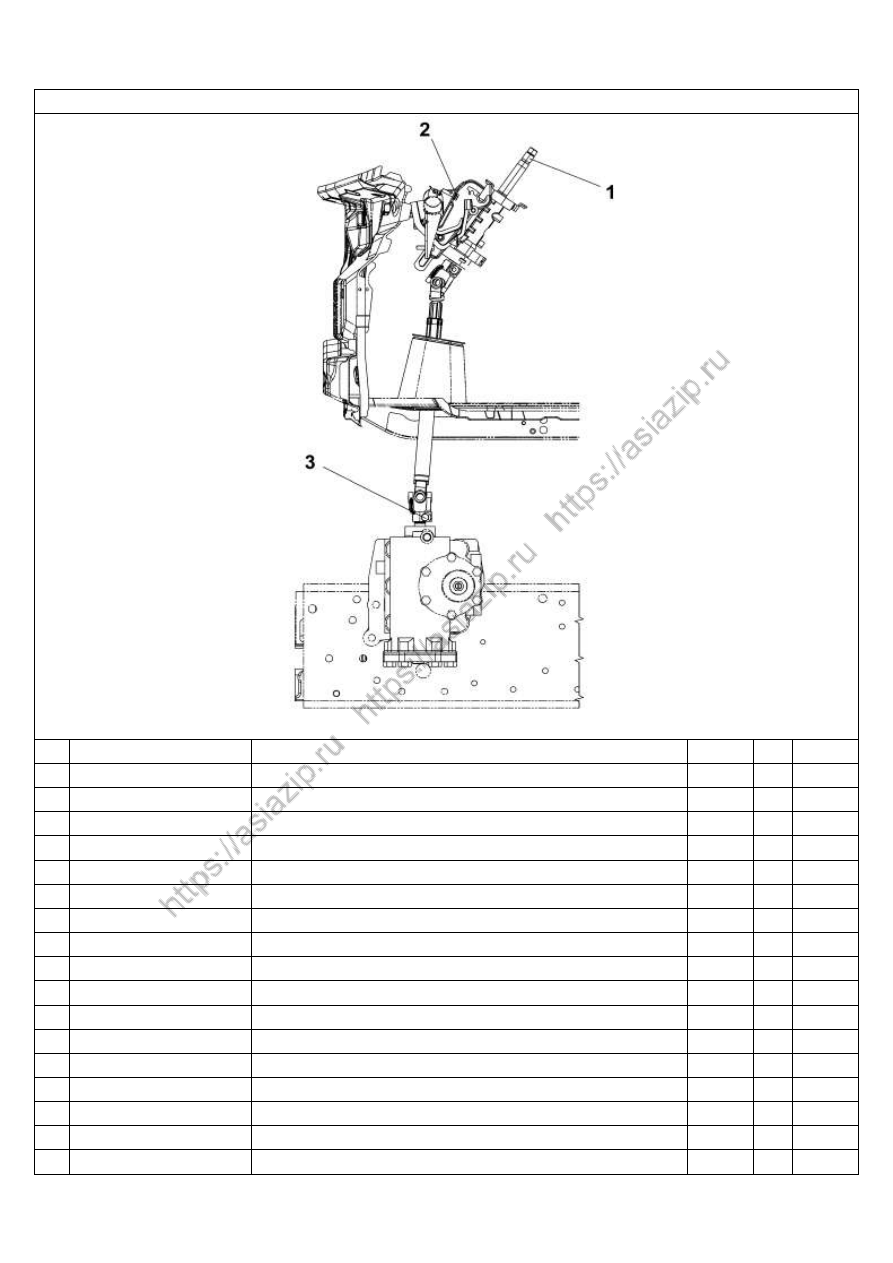

3404A-C0101

Установка карданов рулевого управления



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3404010-C0101

Привод рулевого механизма с регулятором в сборе

1







3404050-C0100

Ключ регулятора в сборе

1







3404052-C0100

Болт

1







3404053-C0100

Прижимная гайка

1







3404055-C0100

Направляющая прокладка

1







3404057-C0100

Болт регулятора

1







3404059-C0100

Шайба

1







3404060-C0100

Кронштейн регулятора для рулевой колонки в сборе

1







3404066-C0100

Ограничитель

1







3404067-C0100

Сухарик

1







3404C-014

Плоская шайба руля

2







3404070-C0101

Привод рулевого механизма

1





2

Q151B0825

Болт

4







Q40108

Плоская шайба

4







Q40308

Пружинчатая шайба

4





3

Q150B1045

Болт

1







Q40410

Пружинчатая шайба

1





8-14



Dongfeng Motor Co., Ltd.



3404A-C0101

Установка карданов рулевого управления



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q340B10

Гайка

1





































































































































































































8-15



Dongfeng Motor Co., Ltd.



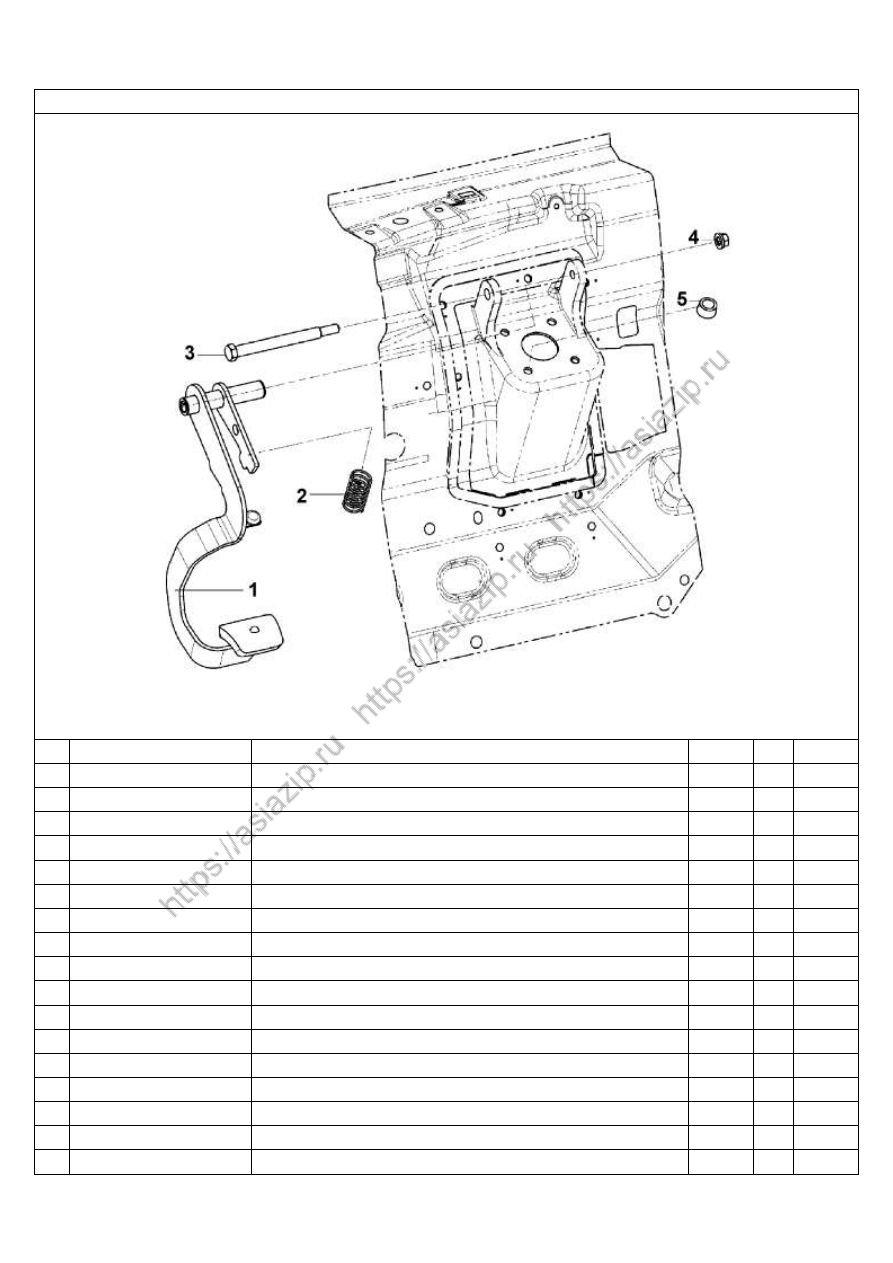

3504A-C0100

Педаль тормоза



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3504025-C0100

Педаль тормоза в сборе

1





2

3504038-C0100

Возвратная пружина педали тормоза

1





3

3504037-C0100

Ось педали тормоза

1





4

Q340B10

Гайка

1







Q40310

Пружинчатая шайба

1







Q40110

Плоская шайба

1





5

3504036-C0100

Ограничительный блок педали тормоза

1





























































































































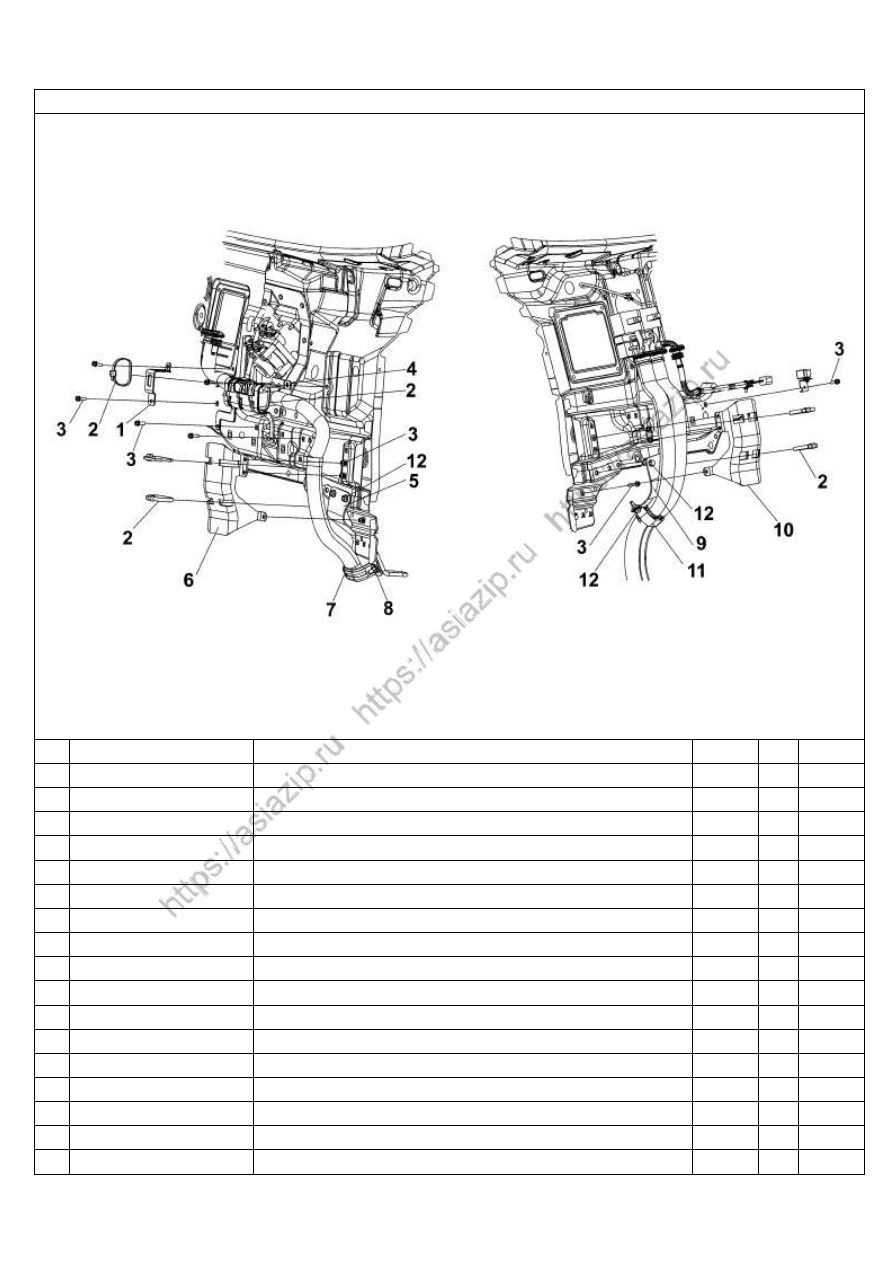

8-16



Dongfeng Motor Co., Ltd.



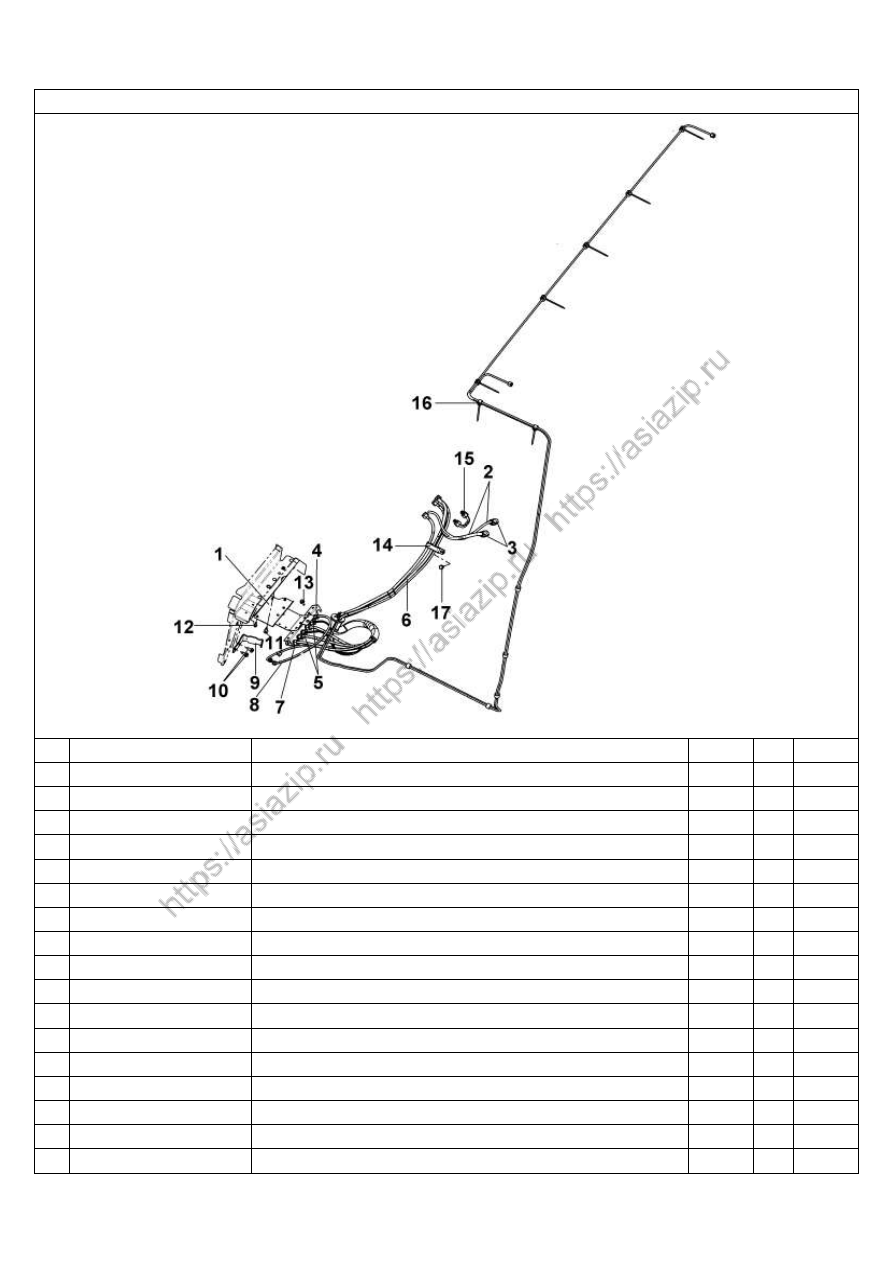

3506R-C0301

Трубопровода ручного тормоза



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3506175-C0100

Кронштейн соединения штуцера тормозного трубопровода

1





2

3517022-C0100

Выпускная трубка

2





3

3517123-C0100

Пылезащитный кожух

2





4

3506031-C0100

Проходной штуцер воздушного сигнала

1





5

3506180-C0100

Проходной штуцер

2





6

3506170-C0301

Жгут нейлоновых шлангов с пылезащитным кожухом в сборе

1





7

3506032-C0100

Штуцер тройника

1





8

RQ8500650

Нейлоновый шланг в сборе

1





9

3506174-C0100

Держатель пучка нейлоновых шлангов

1





10  Q150B0820

Болт

1







Q40308

Пружинчатая шайба

1







Q40108

Плоская шайба

1





11

Q150B0816

Болт

1







Q40308

Пружинчатая шайба

1







Q40108

Плоская шайба

1





12  Q150B0616

Болт

2







Q40306

Пружинчатая шайба

2





8-17



Dongfeng Motor Co., Ltd.



3506R-C0301

Трубопровода ручного тормоза





No

Номер запчасти

Наименование запчасти

Кол-во  **

*



Q40106

Плоская шайба

1





13  Q150B0815

Болт

5







Q40108

Плоская шайба

5







Q40308

Пружинчатая шайба

5





14  Q68622-E

Зажим одинарной трубы

2





15  3506181-C0101

Нейлоновый шланг в сборе

1





16  3724941-C0100

Бандажная лента

1







3506149-C0100

Бандажная лента

1







RQ8550629

Защитный чехол

2







RQ8551225

Защитный чехол

2













































































8-18



Dongfeng Motor Co., Ltd.



3514A-C0100

Пневматический клапан тормоза



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3514020-C0100

Кронштейн тормозного клапана в сборе

1





2

3514022-C0100

Кронштейн

ограничительного

блока

тормозного

выключателя

1





3

3514010-C0100

Тормозной клапан в сборе

1





4

3514019-C0100

Палец вилки штока тормозного клапана

1





5

3514014-C0100

Штуцер тройника тормозного клапана

2





6

3514012-C0100

Штуцер-угольник тормозного клапана

1







35N-06027

Прижимная гайка

3







35N-06032

Уплотнительная шайба

3





7

35BY-06513

Штуцер

1







35N-06037

Уплотнительная шайба

1





8

Q500B0220

Шплинт

1





9

Q150B0822

Болт

4







Q40308

Пружинчатая шайба

4







Q40108

Плоская шайба

4





10  Q150B0620-Z5

Болт

7







Q40306

Пружинчатая шайба

7







Q40106

Плоская шайба

7





8-19



Dongfeng Motor Co., Ltd.



3517A-C0101

Ручной тормозной клапан







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3517010-C0101

Клапан ручного тормоза тягача в сборе

1







3517020-C0101

Клапан ручного тормоза прицепа в сборе

1





2

35N-06037

Уплотнительная шайба

5





3

35ZB1-06513

Штуцер

5





4

Q150B0620

Болт

4







Q40106

Плоская шайба

4







Q40306

Пружинчатая шайба

4





























































































































8-20



Dongfeng Motor Co., Ltd.



3621A-C0100                Элемент электроуправления механизма переключения скорости











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

2621010-C2000

Механизм управления коробкой передач

1







Q32005

Гайка

2

























































































































































































8-21



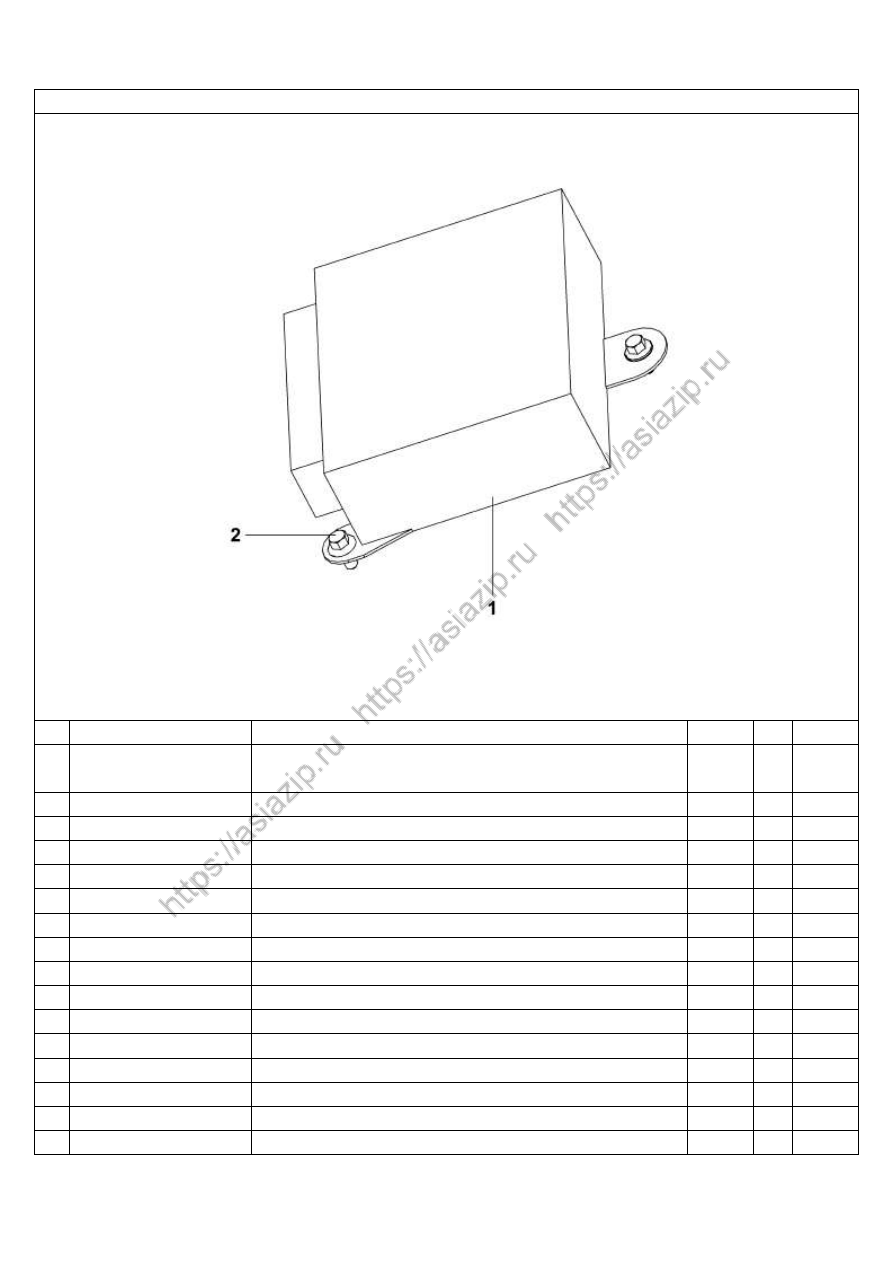

Dongfeng Motor Co., Ltd.



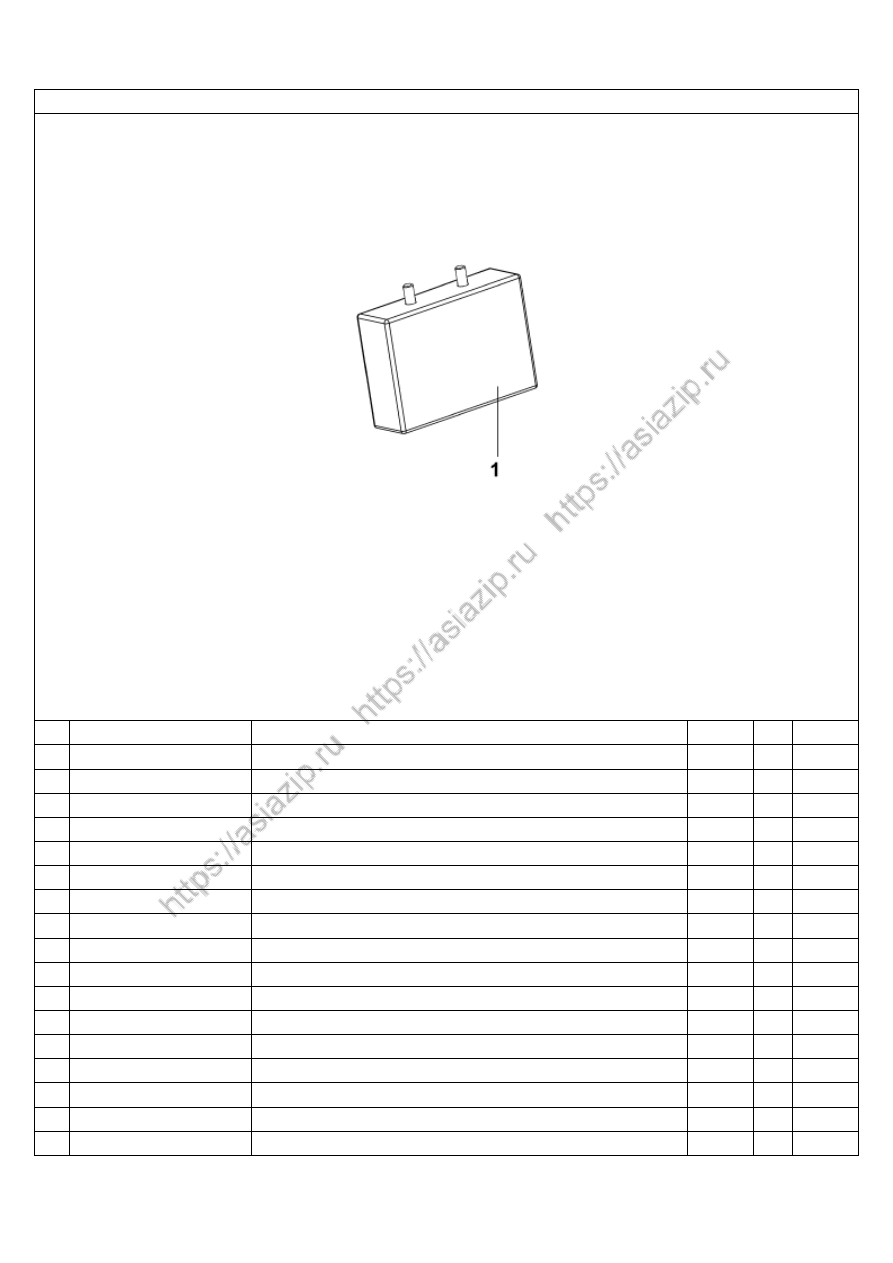

3631A-C0104

Элемент электроуправления антиблокировочной системой тормозов (ABS)







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3631010-C2000

Элемент электроуправления антиблокировочной системой
тормозов (ABS)

1





2

Q174B0516

Крестообразный болт

3







Q40105

Плоская шайба

3







Q40305

Пружинчатая шайба

3





















































































































































8-22



Dongfeng Motor Co., Ltd.



3638A-C0100

Сборный механизм управления по предупреждению



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3638010-C0100

Регулятор комплексной сигнализации в сборе

1





2

Q32005

Фланцевая гайка

2

























































































































































































8-23



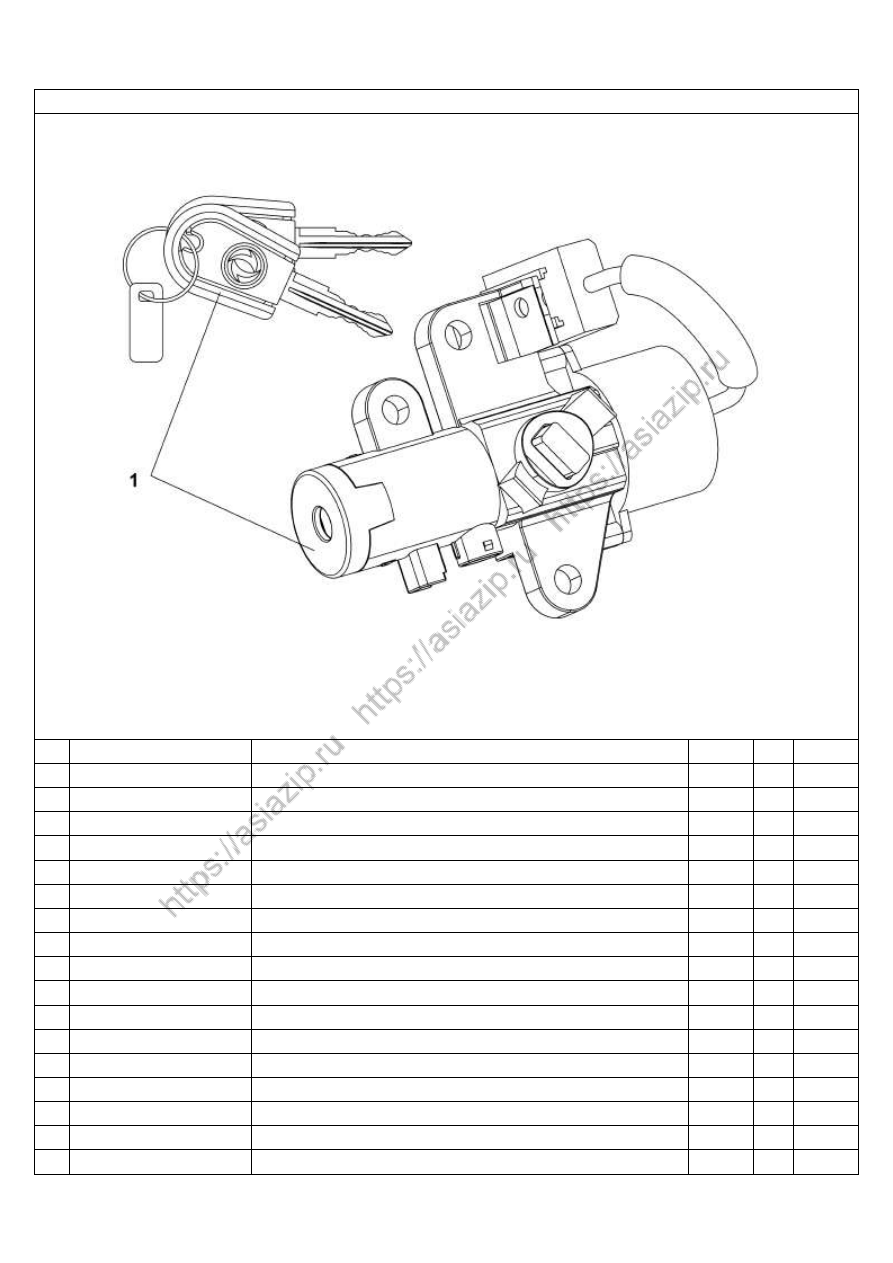

Dongfeng Motor Co., Ltd.



3704A-C0100                Замок зажигания







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3704110-C0100

Замок зажигания и ключ в сборе

1







Q174B0825

Крестообразный болт

4







Q40108

Плоская шайба

4







Q40308

Пружинчатая шайба

4

































































































































































8-24



Dongfeng Motor Co., Ltd.



3714A-C0300                Потолочная лампа









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3714150-C0100

Потолочная лампа в сборе

2







Q174B0520

Болт

4







Q40105

Плоская шайба

4







Q40305

Пружинчатая шайба

4

































































































































































8-25



Dongfeng Motor Co., Ltd.



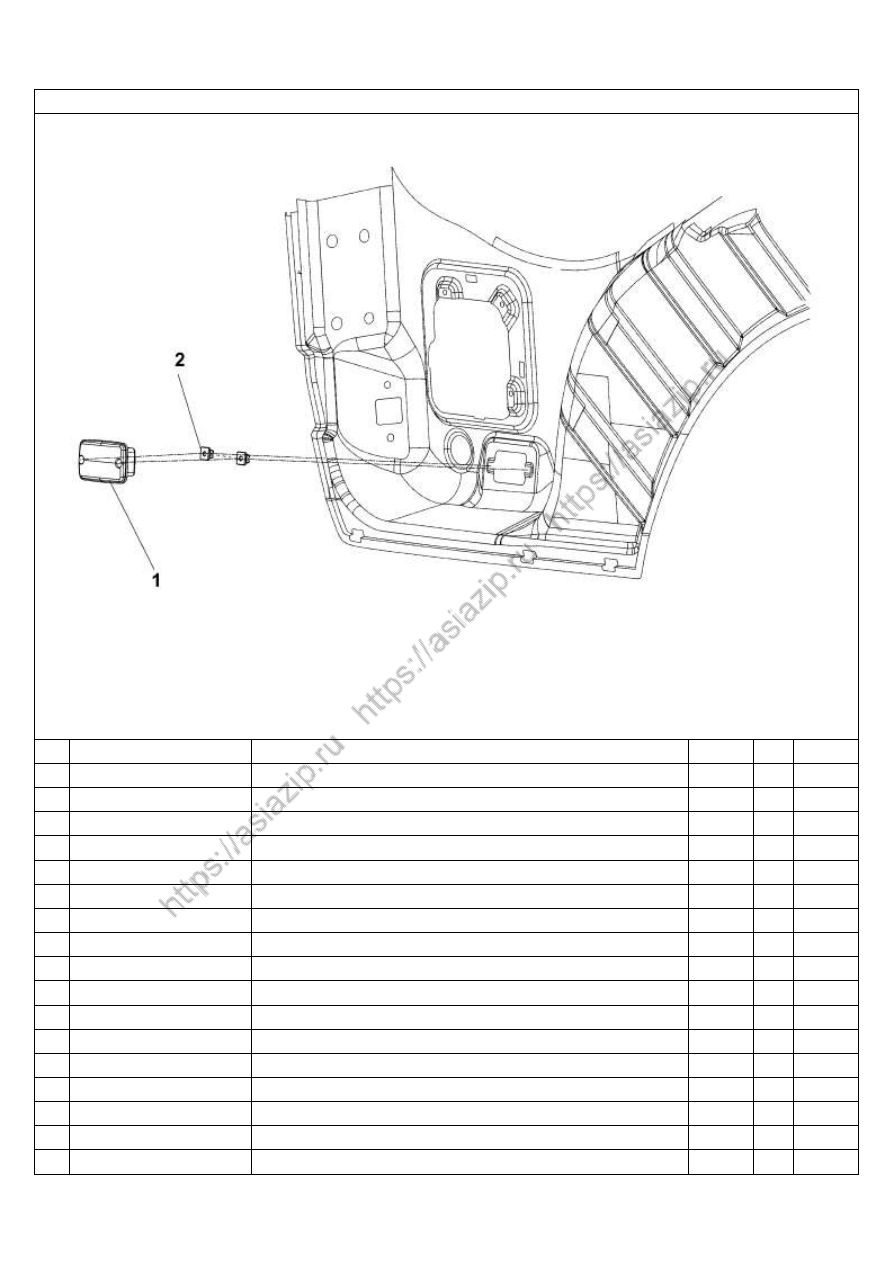

3714D-C0100

Освещение подножки





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3714190-C0100

Лампа освещения подножки в сборе

2





2

3726911-C0100

Пластиковая гайка

4

























































































































































































8-26



Dongfeng Motor Co., Ltd.



3714G-C0301

Группа задних ламп для чтения



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3714180-C0100

Лампа для чтения на спальном месте в сборе

2





































































































































































































8-27



Dongfeng Motor Co., Ltd.



3714H-C0300

Передняя лампа для чтения









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3714060-C0100

Передняя лампа для чтения в сборе

1





2

Q40105

Плоская шайба

3





3

RQ2710520

Самонарезающий винт

3













































































































































































8-28



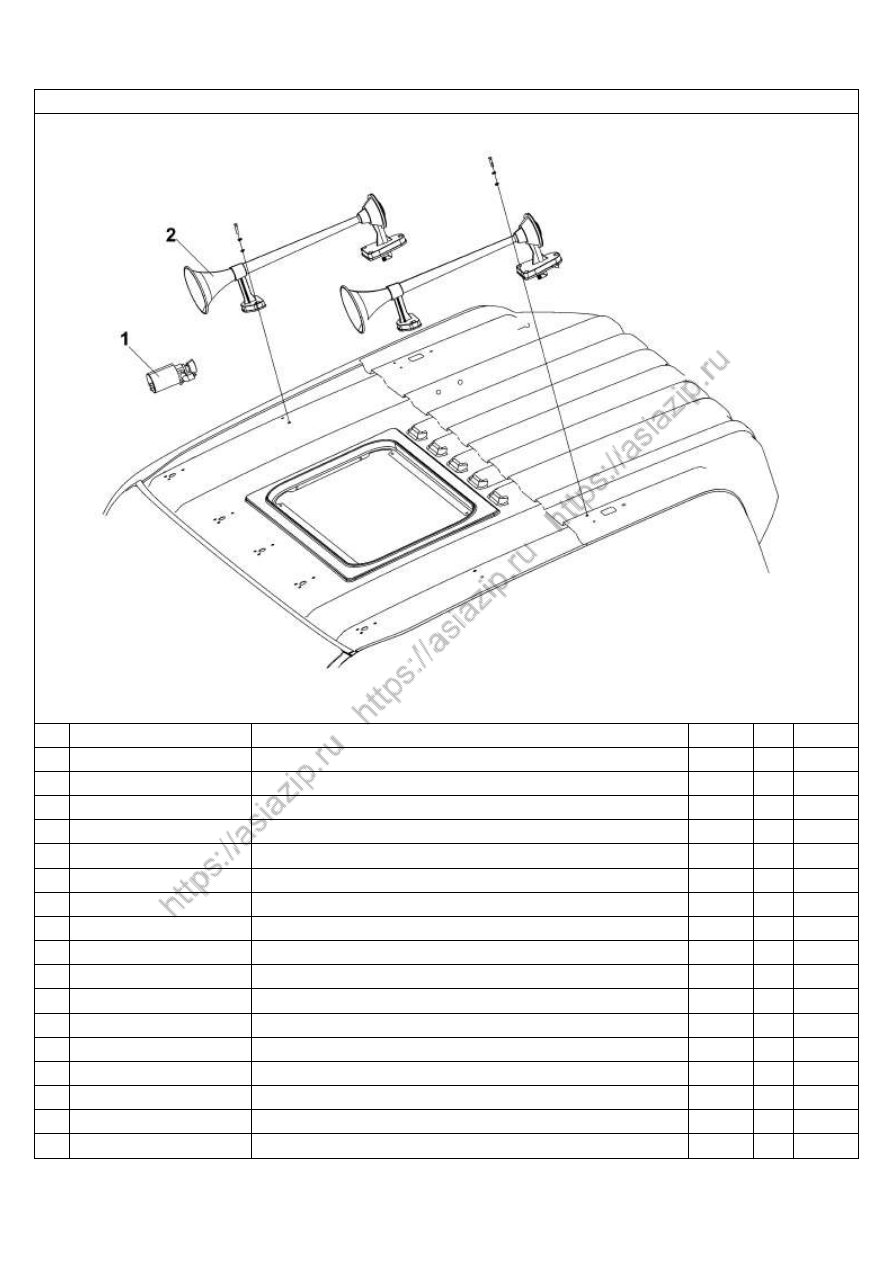

Dongfeng Motor Co., Ltd.



3721B-C0300                Воздушный сигнал







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3754020-C0300

Электромагнитный клапан воздушного сигнала в сборе

1







RQ1760625

Направляющий болт

2







Q40106

Плоская шайба

2







Q40306

Пружинчатая шайба

2





2

3721060-C0300

Верхний воздушный сигнал в сборе

2







RQ2200625

Болт с крестовой головкой

10







RQ1760825

Крестообразный винт

2







Q40108

Плоская шайба

2







Q40308

Пружинчатая шайба

2







3721055-C0100

Держатель воздушного сигнала в сборе

1







37ZB1A-21015

Герметичная блок-подушка в сборе

10













































































8-29



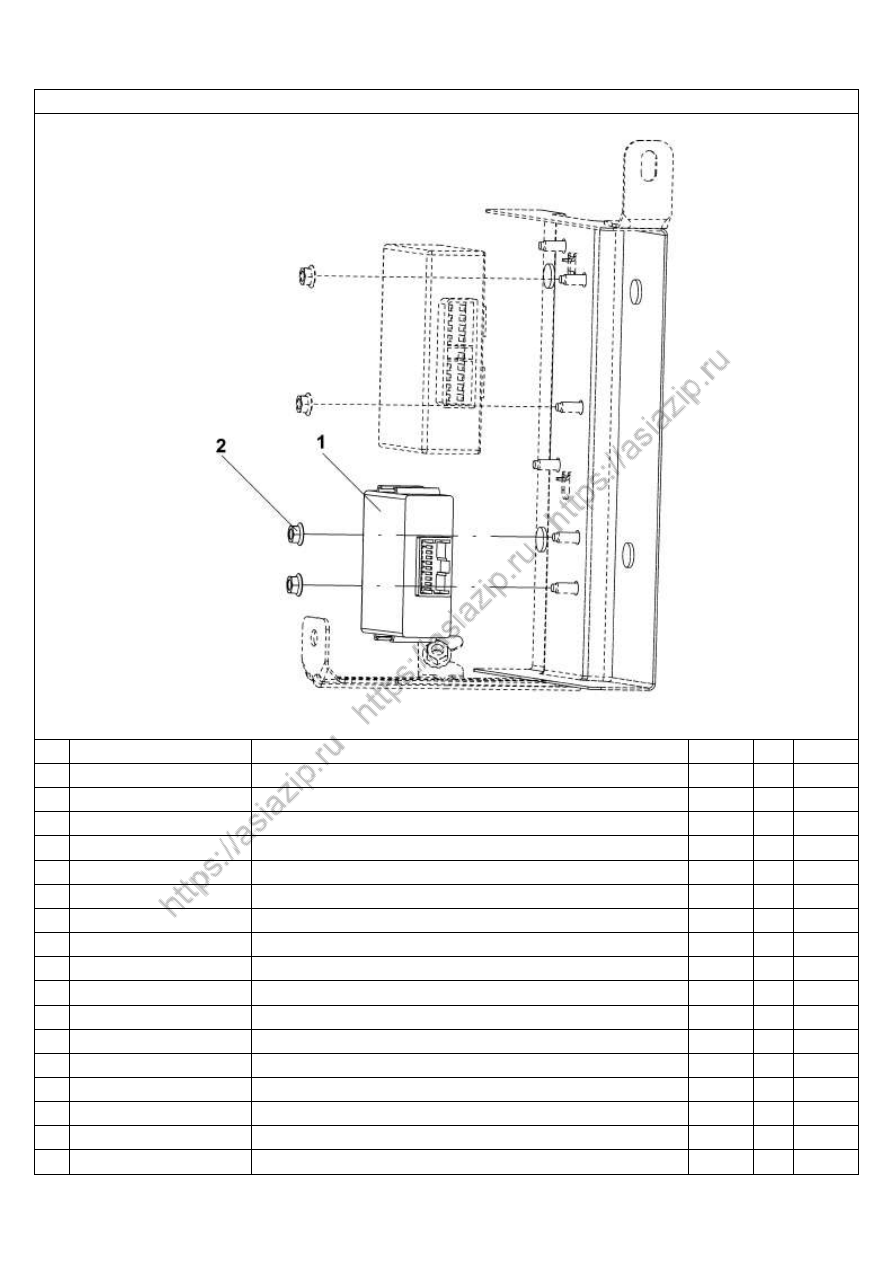

Dongfeng Motor Co., Ltd.



3722A-C0100

Коробка для групп предохранителей













No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3722010-C0100

Коробка предохранителей в сборе

1







3722025-C0100

Табличка коробки предохранителей(T1)

1













































































































































































8-30



Dongfeng Motor Co., Ltd.



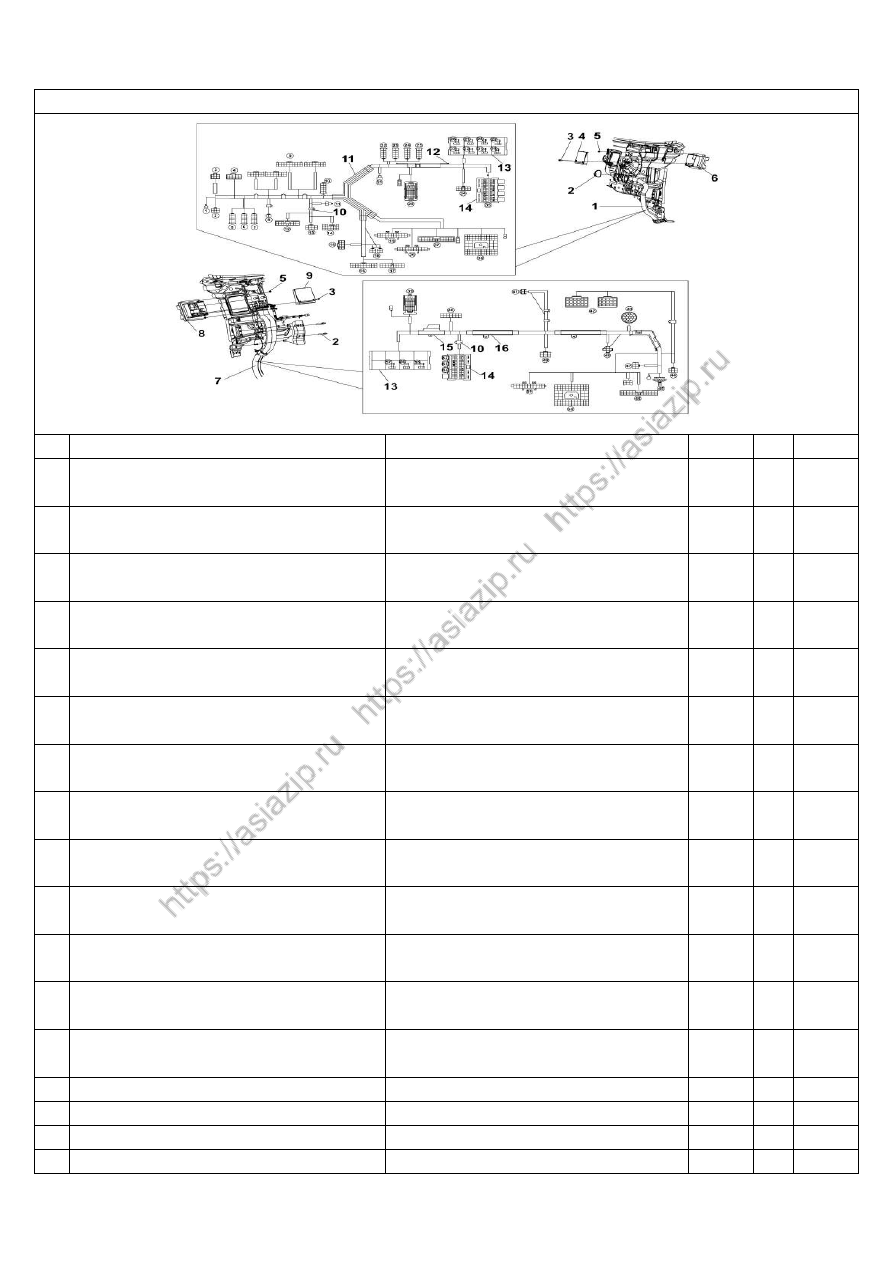

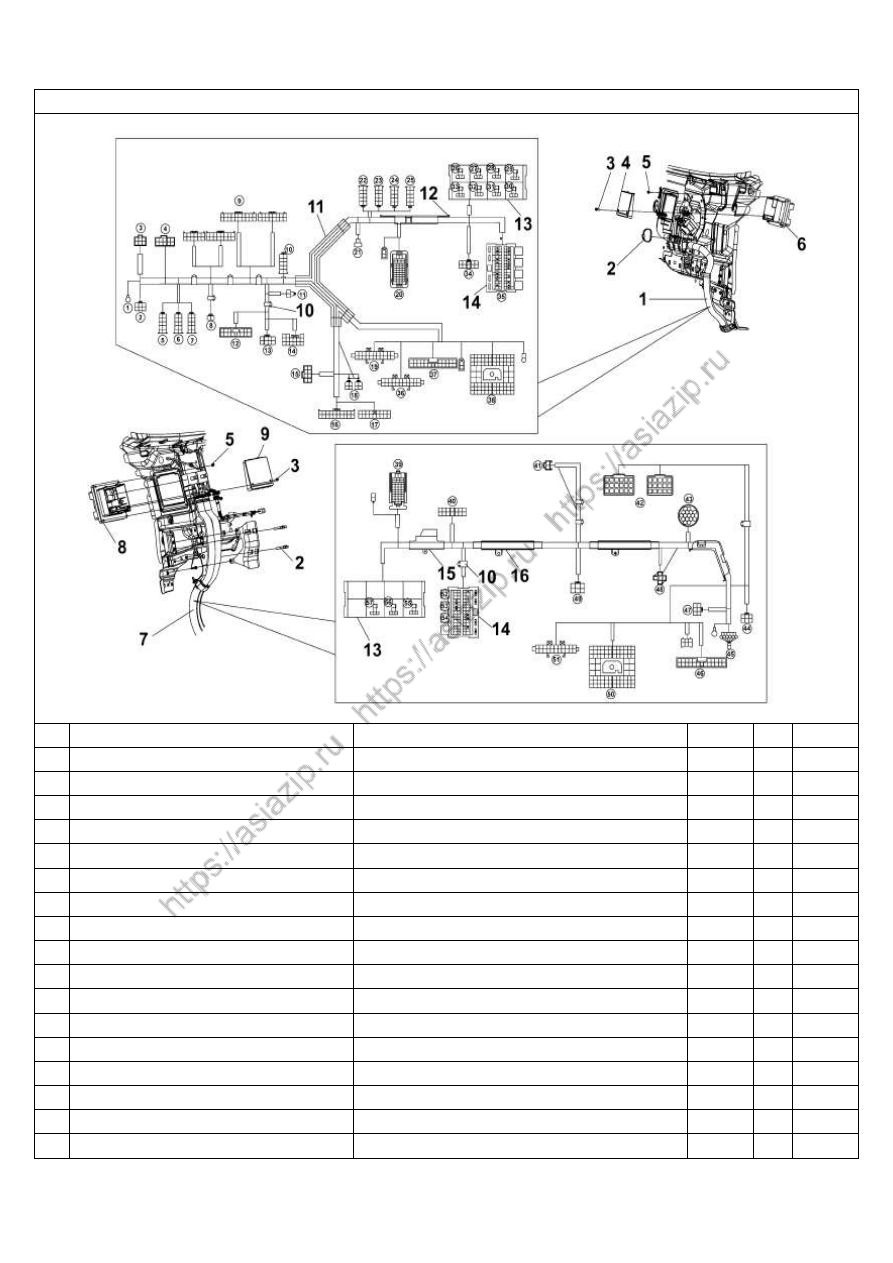

3724D-C0322                Пучок проводов в кабине



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3724020-C0321

Главный пучок проводов левого кузова в сборе(включая
детали №10-14)

1





2

3724946-C0100

Хомут

1





3

Q1840612

Болт

1







Q41106

Законтренная шайба с внутренними и наружными зубцами

1





4

3724411-C0100

Левая крышка кассеты SMJ

1







3724414-C0100

Хомут крепления пучка проводов SMJ

1





5

Q32206

Стопорная гайка

1





6

3724410-C0100

Левая крышка кассеты SMJ

1





7

3724030-C0321

Главный пучок проводов правого кузова (включая детали
№10, 13-16)

1





8

3724420-C0100

Левая крышка кассеты SMJ

1







3724414-C0100

Хомут крепления пучка проводов SMJ

2





9

3724421-C0100

Левая кассета SMJ

1





10  3724922-C0100

Хомут

10





11

3724023-C0100

Защитный экран пучка проводов

1





12  3724022-C0100

Защитный экран пучка проводов

1





14  3735100-C0100

Коробка реле

2





13  3722010-C0100

Коробка предохранителей

2





8-31



Dongfeng Motor Co., Ltd.



3724D-C0322                Пучок проводов в кабине



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

15  3427033-C0100

Защитный экран пучка проводов

1





16  3724034-C0100

Защитный экран пучка проводов

2







3724039-C0100

Кронштейн соединителя

1































(1) Заземление

(2)  Соединение  с  пучком  проводов  левого
нижнего пола









(3) Соединение с пучком левой двери

(4) Соединение с пучком потолка









(5)

Соединение

с

выключателем

противотуманных ламп

(6)  Соединение  с  выключателем  верхней
лампы









(7)  Соединение  с  выключателем  задних
противотуманных ламп

(8) Соединение с выключателем сцепления









(9)

Соединение

с

комплексом

выключателей

(10) Соединение с выключателем извещателя
об опасности









(11)

Соединение

с

выключателем

тормозных ламп

(12) Соединение с комплексом выключателей









(13) Соединение с замком зажигания

(14) Соединение с комплексом выключателей









(15)  Соединение  с  верхним  пучком
проводов пола

(16)

Соединение

с

комплексным

извещателем









(17) Соединение с блинкером

(18) Соединение с диодом









(19) Короткий штырек заземлителя

(20) Соединение с главным пучком проводов
левой стороны кузова









(21) Соединение с прикуривателем

(22) Соединение с выключателем сигнала









(23)

Соединение

с

выключателем

осушителя

(24)  Соединение  с  выключателем  заднего
осветителя







8-32



Dongfeng Motor Co., Ltd.



3724D-C0322                Пучок проводов в кабине



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



(25)  Соединение  с  выключателем  по
диагнозу системы ABS

(26)  Соединение  с  реле  осветителя  при
левом повороте









(27)  Соединение  с  реле  осветителя  при
правом повороте

(28)  Соединение  с  реле  по  положению

ACC









(29) Соединение с реле2 по положению ON
замка зажигания

(30)

Соединение

с

реле

задних

противотуманных ламп









(31) Соединение с реле маленьких ламп

(32)  Соединение  с  реле1  по  положению

ON замка зажигания









(33)

Соединение

с

реле

передних

противотуманых ламп

(34) Соединение с автомагнитолой









(35)

Соединение

с

коробкой

предохранителей

(36) Короткий штырек заземлителя2









(37)  Соединение  с  пучком  проводов
переднего обвода

(38) Соединение с пучком проводов левой
рамы









(39)  Соединение  с  главным  пучком
проводов левого кузова

(40)  Соединение  с  прерывистым  реле
стеклоочистителя









(41)  Соединение  с  нижним  пучком
проводов правого пола

(42)

Соединение

с

элементом

электроуправления системы ABS









(43)  Интерфейс  по  диагнозу  системы
электроуправления

(44)  Соединение  с  электромотором
стеклоочистителя









(45) Заземление

(46)  Соединение  со  системой  ABS
прицепа









(47) Соединение с пучком проводов правой
двери

(48) Соединение с реле времени









(49)  Соединение  с  пучком  проводов
кондиционера и отопления

(50)  Соединение  с  пучком  проводов
правой рамы









(51) Короткий штырек заземлителя

(52) Реле DDR









(53) Спаренное реле2

(54) Спаренное реле1









(55) Реле приспособления компрессора

(56) Реле приспособления отопления









(57) Реле приспособления стеклоочистителя  (58) Реле выключателя по выбору передач







8-33



Dongfeng Motor Co., Ltd.



3724D-C0322                Пучок проводов в кабине



No

Номер запчасти

Наименование запчасти

Кол-во  **

*



(59) Реле приспособления компрессора  (60) Соединение с пучком левого кузова









(61) Реле стеклоочистителя

(62) Соединение с зуммером









(63) Соединение с регулятором КПП

(64) Соединение со системой ABS прицепа









(65) Заземление





































































































































































8-34



Dongfeng Motor Co., Ltd.



3724J-C0301

Пучок проводов двери



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3724050-C0301

Пучок электропроводов для левой
двери в сборе(включая детали №3 и 4)

1





2

3724055-C0301

Пучок электропроводов для правой
двери в сборе(включая детали №3 и 4)

1





3

3724901-C0100

Защитный чехол

6





4

3724941-C0100

Бандажная лета

13



















A-Соединение  с  главным  пучком  проводов
левого кузова











B-Соединение с левым поворотным указателем









C-Соединение с лампочкой для подножки











D-Соединение

с

правым

поворотным

указателем











E-Соединение  с  главным  пучком  проводов
правого кузова

















































































8-35



Dongfeng Motor Co., Ltd.



3724K-C0301

Пучок проводов потолка кабины







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3724040-C0301

Пучок электропроводов для потолка
в сборе(включая деталь №2)

1





2

3724941-C0100

Лента хомута

20



















A-Соединение  с  главным  пучком  проводов
левого кузова











B-Соединение с передней читальной лампой











C-Соединение с габаритными лампочками











D-Соединение с левым громкоговорителем











E-Соединение с левой верхней лампой











F-Соединение с правым громкоговорителем











G-Соединение с правой верхней лампой





























































































8-36



Dongfeng Motor Co., Ltd.



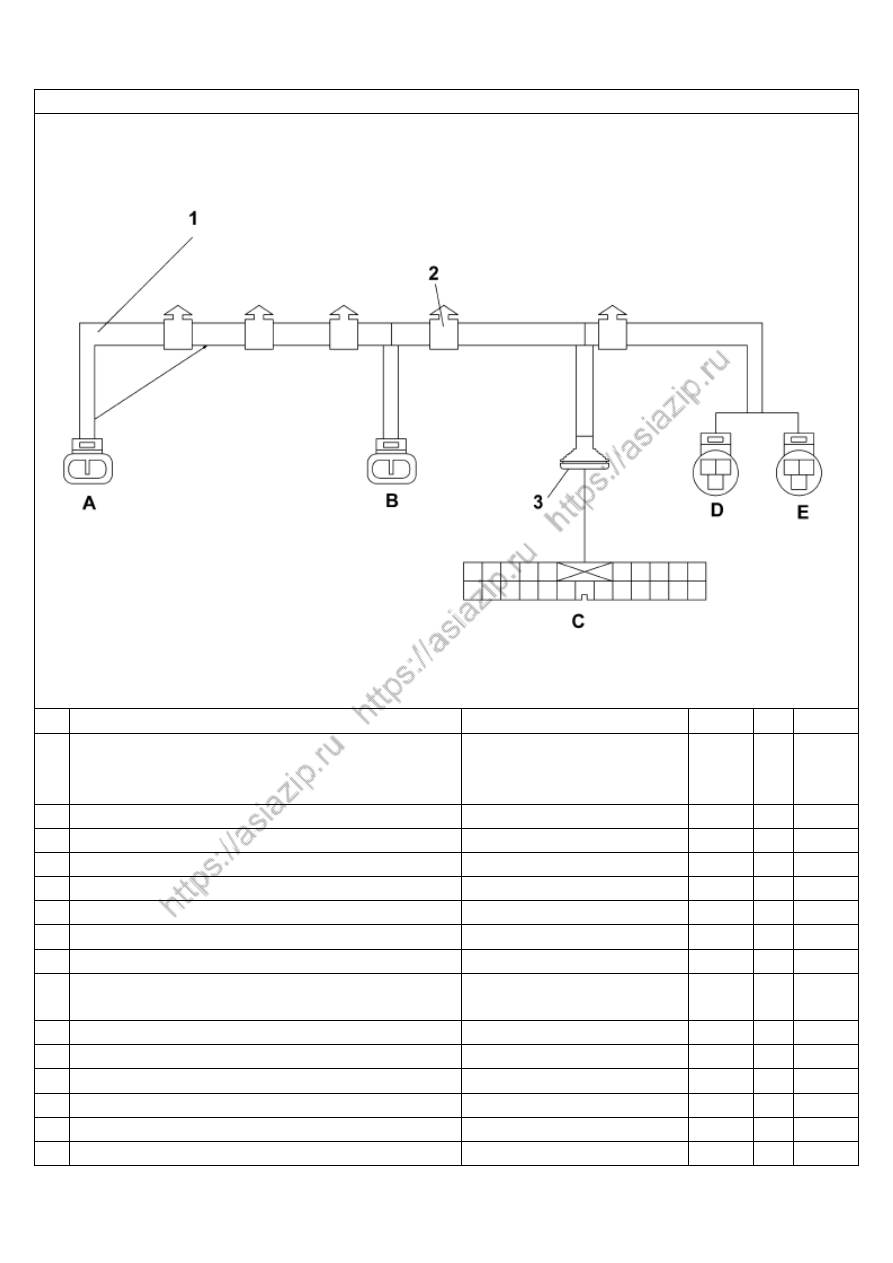

3724M-C0301

Пучок проводов впереди кабины









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3724100-C0301

Пучок проводов по передней
обводке в сборе(включая
деталь №2 и 3)

1







3724943-C0100

Лента хомута

1







5102303-C0100

Заглушка

2





2

3724922-C0100

Лента хомута

5





3

3724101-C0100

Защитный кожух—SMJ

1



















A-Соединение с напорным выключателем











B-Соединение с электромотором водораспылителя











C-Соединение  с  главным  пучком  проводов  левого
кузова











D-Соединение с датчиком манометра(переднего моста)











E-Соединение с датчиком манометра(заднего моста)

























































8-37



Dongfeng Motor Co., Ltd.



3724N-C0101

Пучок проводов бампера













No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3724200-C0101

Пучок проводов бампера

1



















A-Соединение  с  левыми  комплексными  лампами  и
противотуманными лампами











B-Соединение с пучком рамы











C-Соединение  с  правыми  комплексными  лампами  и
противотуманными лампами

























































































































































8-38



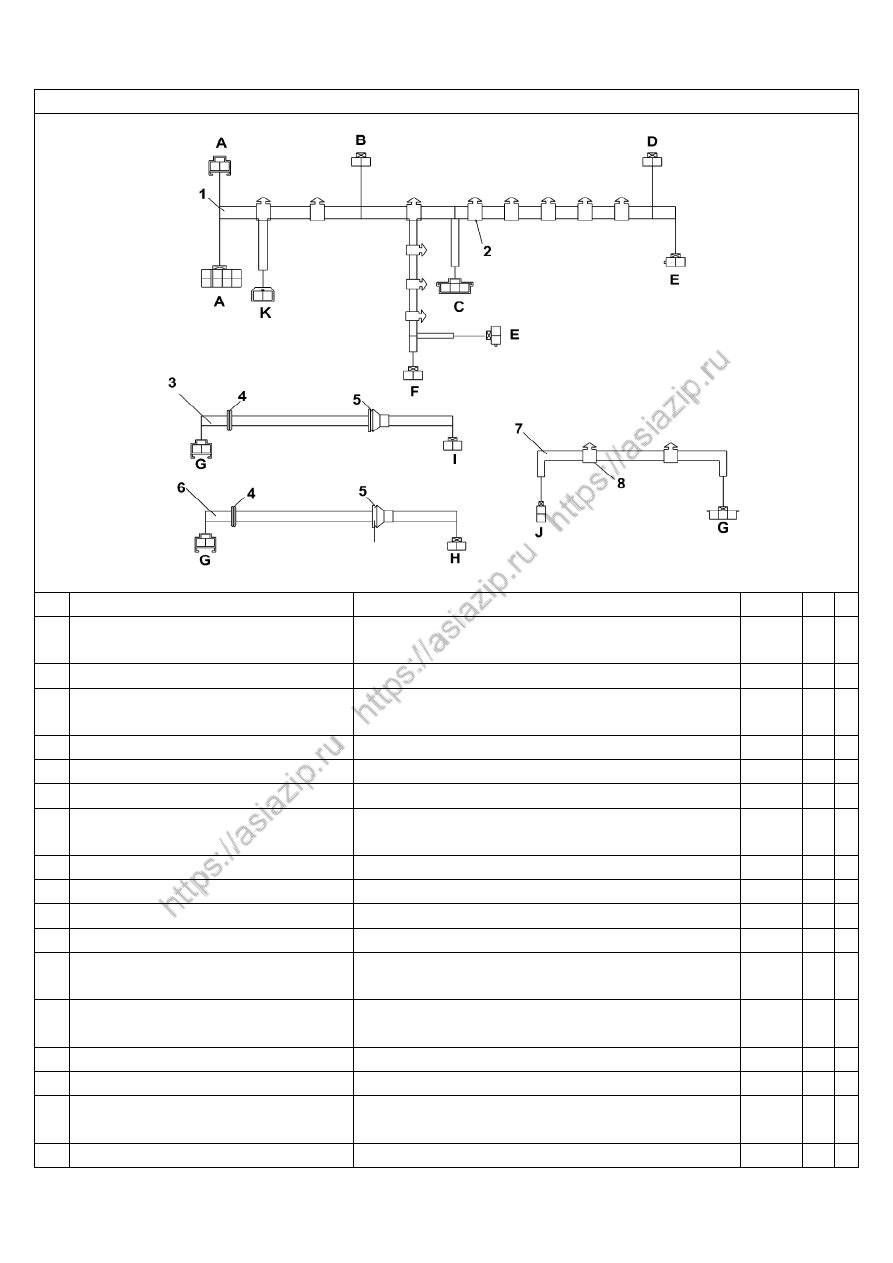

Dongfeng Motor Co., Ltd.



3724P-C0304                Пучок проводов днища кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **  *

1

3724060-C0304

Верхний пучок проводов пола в сборе(включая деталь
№2)

1





2

3724941-C0100

Бандажная лента

11





3

3724090-C0100

Надпольные провода левого пола в сборе(включая
детали №4/5)

1





4

3724902-C0100

Защитный чехол

2





5

3724903-C0100

Защитный чехол

1





6

3724095-C0100

Надпольные провода правого пола в сборе

1





7

3724130-C0100

Пучок проводов для выключателей(включая деталь
№8)

1





8

Q68605

Зажимная пластина одинарной трубы

2







RQ2710512

Самонарезающий винт

2







Q40205

Большая шайба

2



















A-Соединение

с

левым

пучком

проводов кузова

G-Соединение с верхним пучком пола









B-Соединение  с  выключателем  ремня
безопасности

H-Соединение  с  выключателем  лампочки  правой
двери









C-Соединение с пучком выключателя

I-Соединение с выключателем лампочки левой двери









D-Соединение с правым пучком пола

J-Розетка переносной лампы









E-Соединение  с  пучком  проводов
лампы для чтения на спальном месте

K-Соединение с выключателем SPL по выбору передач









F-Соединение с левым пучком пола









8-39



Dongfeng Motor Co., Ltd.



3724Q-C0100

Пучок проводов днища кабины



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3724070-C0300

Нижний пучок проводов
левого пола в сборе(включая
детали №2-4)

1





2

3724904-C0100

Защитный чехол

2





3

3724942-C0100

Бандажная лента

2





4

3724941-C0100

Бандажная лента

5





5

3724922-C0100

Бандажная лента

1





6

3724075-C0100

Нижний

пучок

проводов

правого пола в сборе(включая
детали №2, 4 и 5)

1



















A-Соединение с главным пучком левого кузова











B-Соединение с осветителем при левом повороте











C-Соединение с баропереключателем ручного клапана











D-Соединение

с

электромагнитным

клапаном

пневматического сигнала











E-Соединение с главным пучком правого кузова























3724931-C0100

Сильфон

2

















8-40



Dongfeng Motor Co., Ltd.



3724R-C0301

Пучок проводов для чтения











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3724150-C0300

Пучок проводов правой лампы для чтения в сборе(включая
деталь №2)

1





2

3724941-C0100

Бандажная лента

4

























































































































































































8-41



Dongfeng Motor Co., Ltd.



3724Z-C0100                Защитная панель переднего пучка проводов











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3724464-C0100

Защитный щит пучка проводов

1





2

3724946-C0100

Хомут

10





3

Q1840620-Z5

Болт

4





4

3724465-C0100

Защитный щит пучка проводов

1





5

3724462-C0100

Защитный щит пучка проводов

1





6

3724461-C0100

Защитный щит пучка проводов

1





7

3724463-C0100

Защитный щит пучка проводов

1





8

Q32008-Z5

Гайка

3





9

3724472-C0100

Защитный щит пучка проводов

1





10  3724471-C0100

Защитный щит пучка проводов

1





11

3724473-C0100

Защитный щит пучка проводов

1





12  Q1840820-Z5

Болт

14

































































8-42



Dongfeng Motor Co., Ltd.



3725A-C0100                Прикуриватель



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3725010-C0100

Прикуриватель в сборе

1







3725011-C0100

Держатель для крепления прикуривателя

1

























































































































































































8-43



Dongfeng Motor Co., Ltd.



3726A-C0100              Боковой фонарь поворота





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3726220-C0100

Правый боковой указатель поворота в сборе

1







3726210-C0100

Левый боковой указатель поворота в сборе

1





2

RQ2760425

Самонарезающий винт

2





3

3726911-C0100

Пластиковая гайка

2

































































































































































8-44
