Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 13



3 8 5



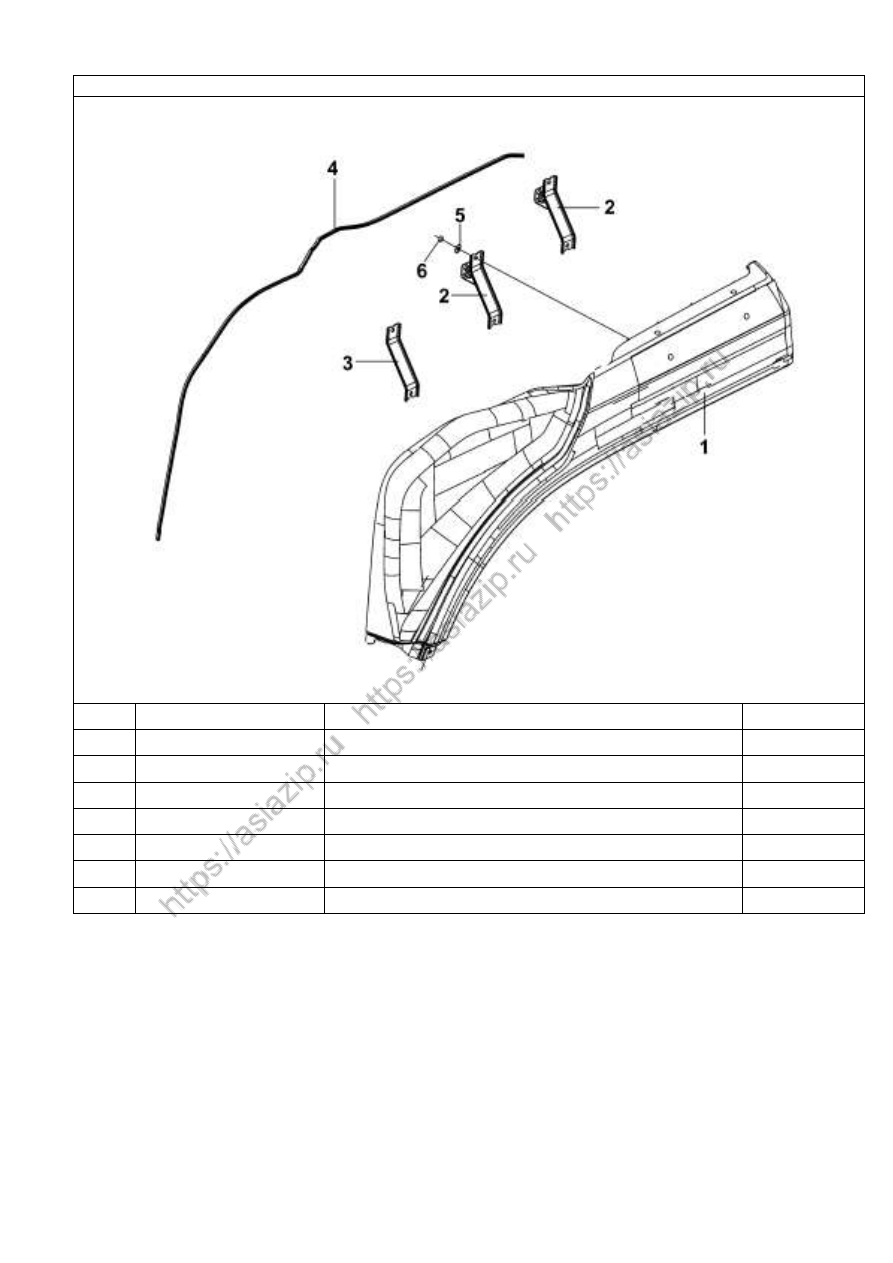

Рис.359.  Левое крыло кабины



Н/п

Номер детали

Название детали

Количество

1

8403431 -C0100

Крыло

1



8403438 -C0100

Болт

20

2

8403435 -C0100

Кронштейн в сборе

2

3

8403436 -C0100

Кронштейн

1

4

8403445 -C0100

Уплотнитель

1

5

8405901 -C0100

Шайба

14

6

Q340B06

Гайка

14





3 8 6



Рис.360. Правое крыло кабины



Н/п

Номер детали

Название детали

Количество

1

8403432 -C0100

Крыло

1



8403438 -C0100

Болт

20

2

8403435 -C0100

Кронштейн в сборе

2

3

8403436 -C0100

Кронштейн

1

4

8403445 -C0100

Уплотнитель

1

5

8405901 -C0100

Шайба

14

6

Q340B06

Гайка

14





3 8 7



Рис.361. Нижнее левое крыло кабины



Н/п

Номер детали

Название детали

Количество

1

8403449 -C0101

Крыло

1

2

8403461 -C0100

Болт

1

3

8405901 -C0100

Шайба

1



Q340B06

Гайка

1

4

8403455 -C0100

Кронштейн

1

5

8405902 -C0100

Гайка

3





3 8 8




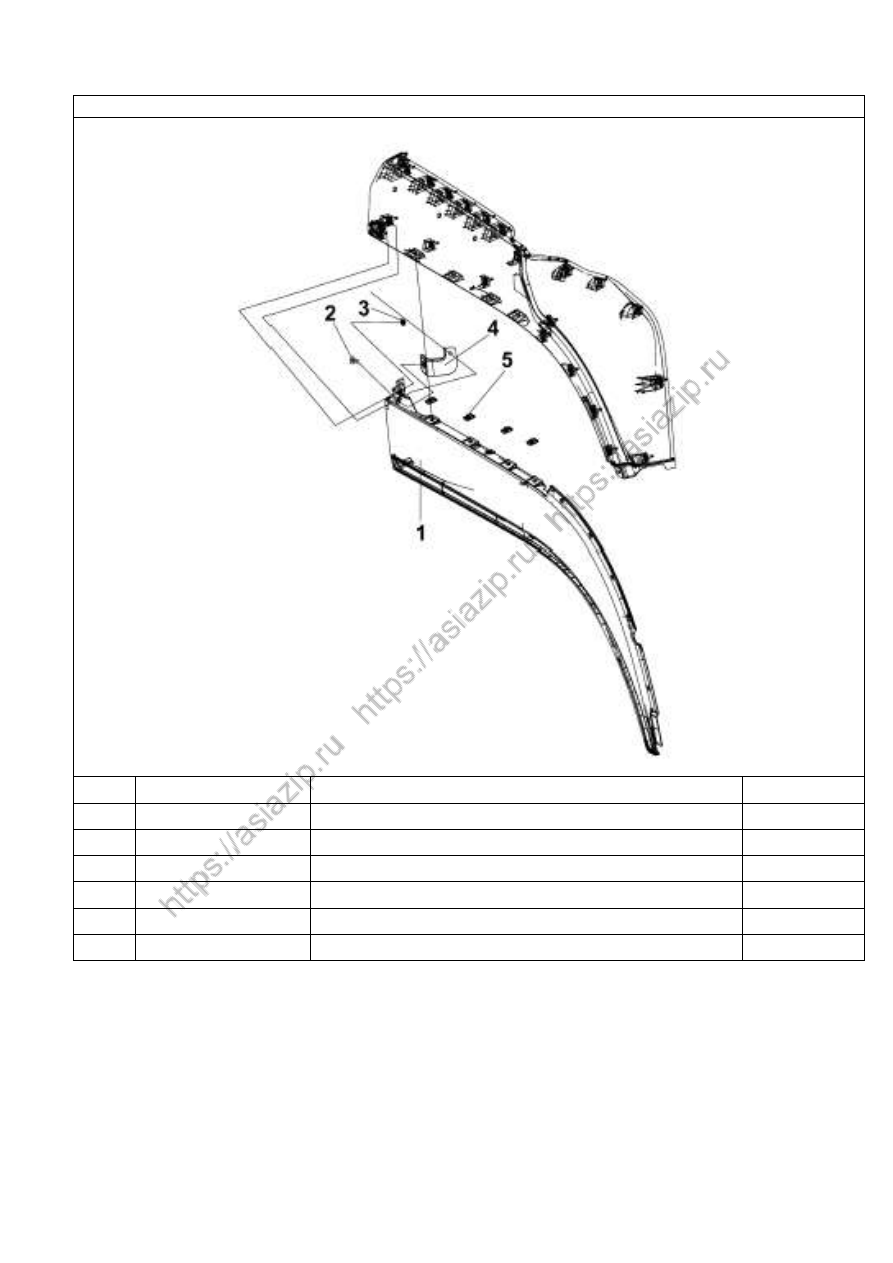

Рис.362.  Нижнее правое крыло кабины



Н/п

Номер детали

Название детали

Количество

1

8403450 -C0101

Крыло

1

2

8403461 -C0100

Болт

1

3

8405901 -C0100

Шайба

1



Q340B06

Гайка

1

4

8403456 -C0100

Кронштейн

1

5

8405902 -C0100

Гайка

3





3 8 9



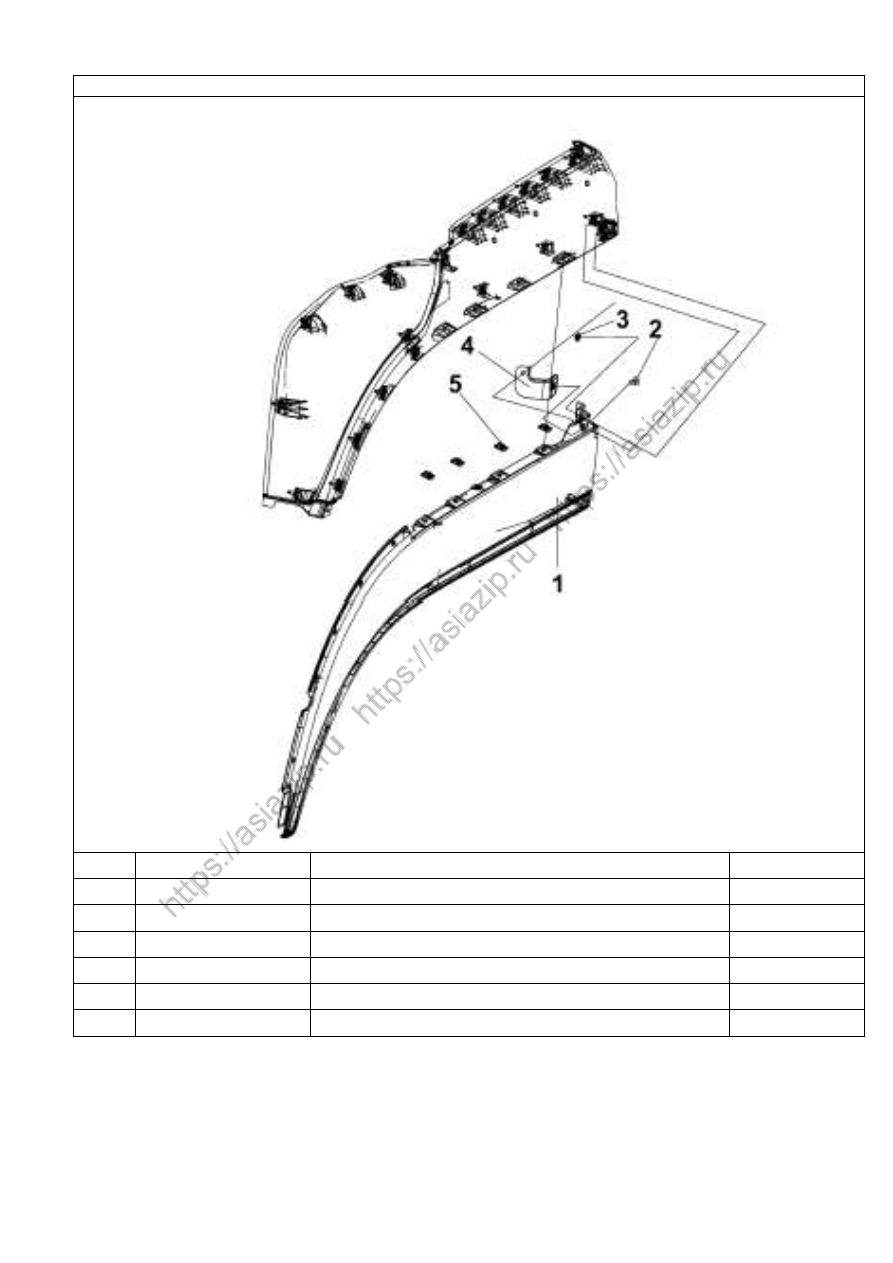

Рис.363.  Левая звукоизоляционная панель  кабины



Н/п

Номер детали

Название детали

Количество

1

8403509 -C0100

Левая звукоизоляционная панель

1

2

8403516 -C0100

Брызговик

1



8403515 -C0100

Пистон

4

3

8403539 -C0100

Кронштейн

1



Q150B1025

Болт

2



Q40110

Шайба

2



Q40310

Шайба

2



Q340B10

Гайка

2

4

8403529 -C0100

Кронштейн

1

5

8403520 -C0100

Кронштейн

1



RQ1760830

Болт

6



Q40108

Шайба

4



Q40308

Шайба

4



Q340B08

Гайка

4





3 9 0



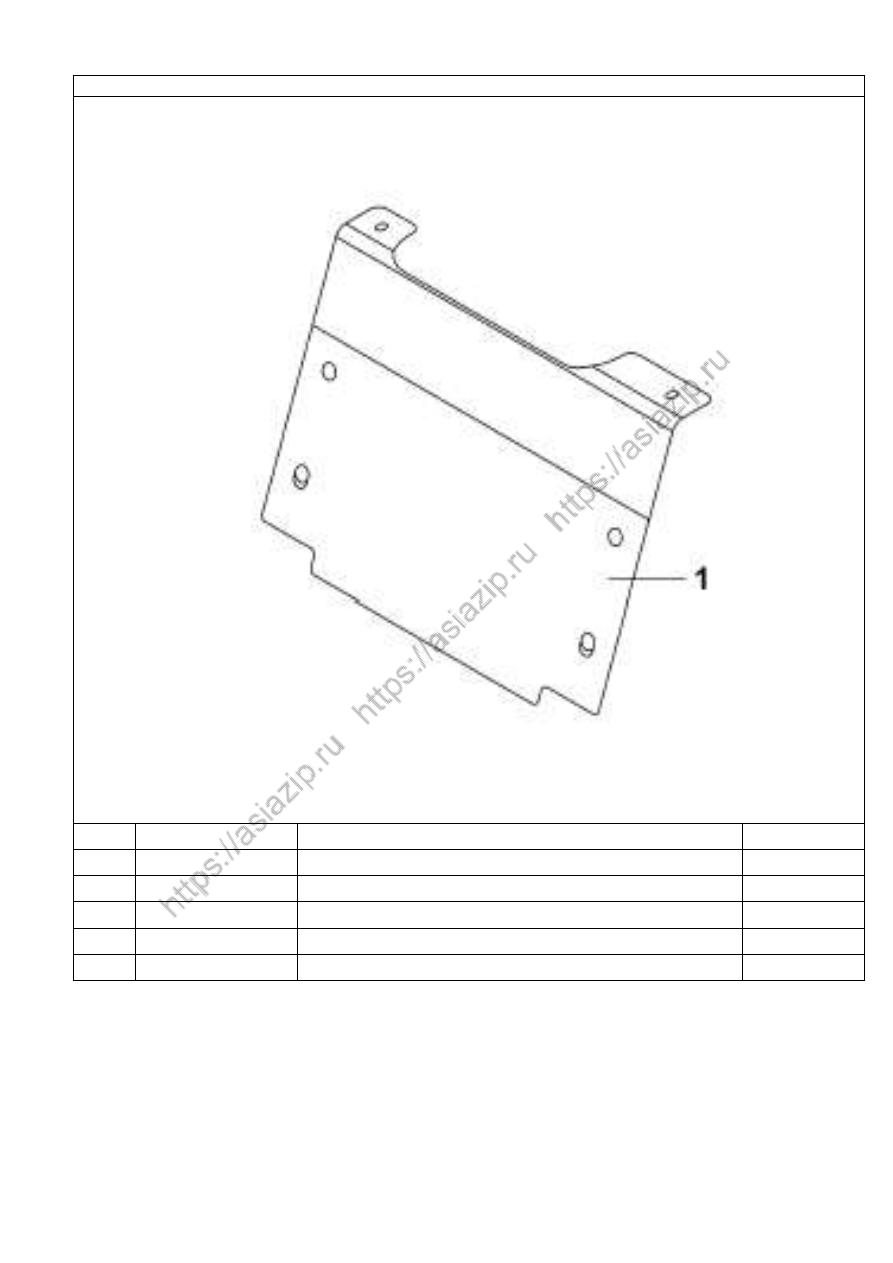

Рис.364.  Правая звукоизоляционная панель  кабины



Н/п

Номер детали

Название детали

Количество

1

8403510 -C0100

Правая звукоизоляционная панель

1



Q40306

Шайба

2



Q40106

Шайба

2



Q340B06

Гайка

2



RQ1760620

Болт

2














3 9 1



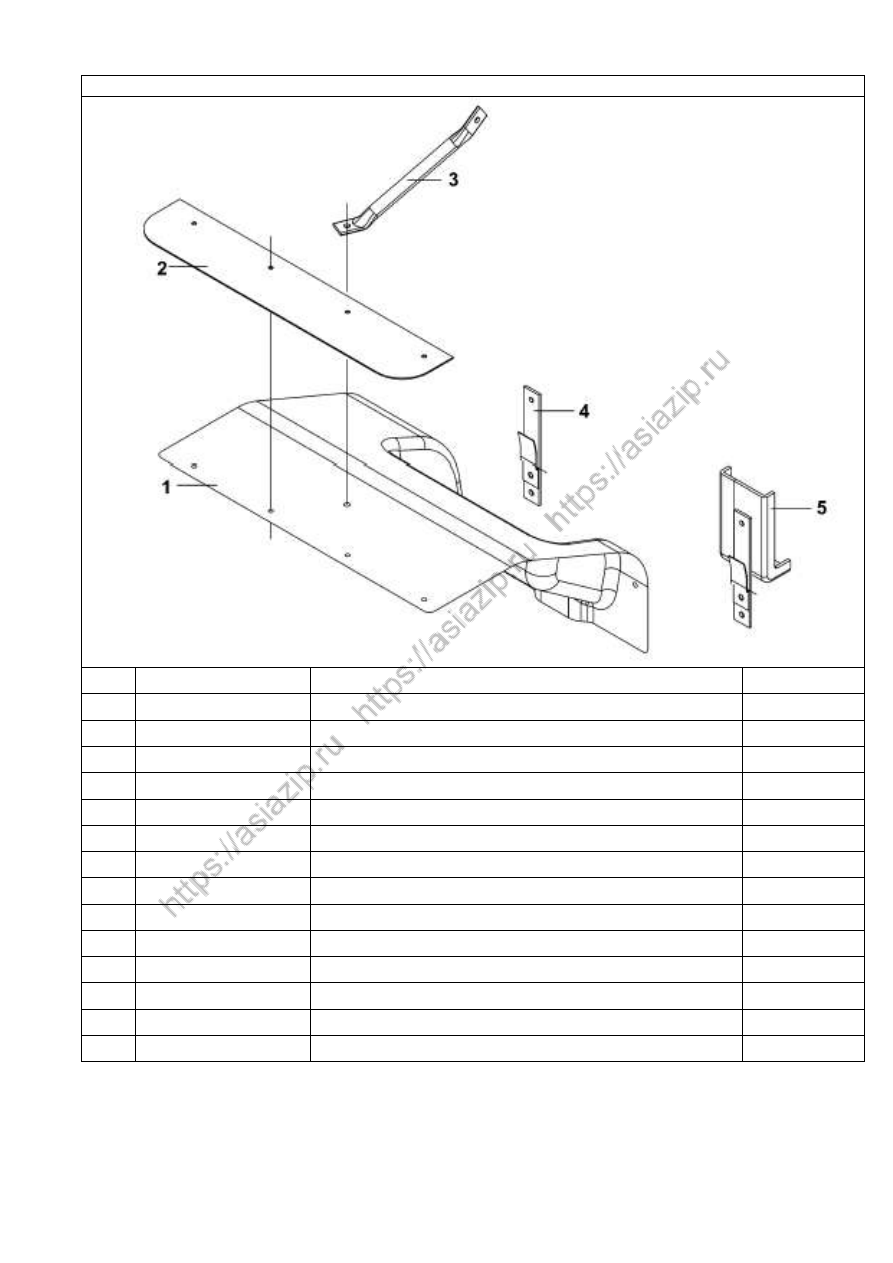

Рис.365. Левая подножка кабины



Н/п

Номер детали

Название детали

Количество

1

8405209 -C0100

Левая верхняя подножка

1

2

Q150B0835

Болт

4



Q40108

Шайба

4



Q40308

Шайба

4

3

Q340B08

Гайка

4

4

RQ17060625

Болт

2



Q40106

Шайба

4



Q40306

Шайба

4

5

8405225 -C0101

Кожух левой верхней подножки

1

6

8403438 -C0100

Болт

6

7

8405902 -C0100

Гайка

2

8

8405901 -C0100

Шайба

4

9

Q1840625

Болт

1

10

8405235 -C0100

Кронштейн кожуха подножки в сборе

1

11

8405245 -C0100

Прокладка

1

12

8405225 -C0100

Кожух левой верхней подножки

1





3 9 2



Рис.366. Правая подножка кабины



Н/п

Номер детали

Название детали

Количество

1

8405210 -C0100

Правая верхняя подножка

1

2

Q150B0835

Болт

4



Q40108

Шайба

4



Q40308

Шайба

4

3

Q340B08

Гайка

4

4

RQ17060625

Болт

2



Q40106

Шайба

4



Q40306

Шайба

4

5

8405226 -C0101

Кожух правой верхней подножки

1

6

8403438 -C0100

Болт

6

7

8405902 -C0100

Гайка

2

8

8405901 -C0100

Шайба

4

9

Q1840625

Болт

1

10

8405235 -C0100

Держатель кожуха подножки в сборе

1

11

8405245 -C0100

Прокладка

1

12

8405226 -C0100

Кожух правой верхней подножки

1





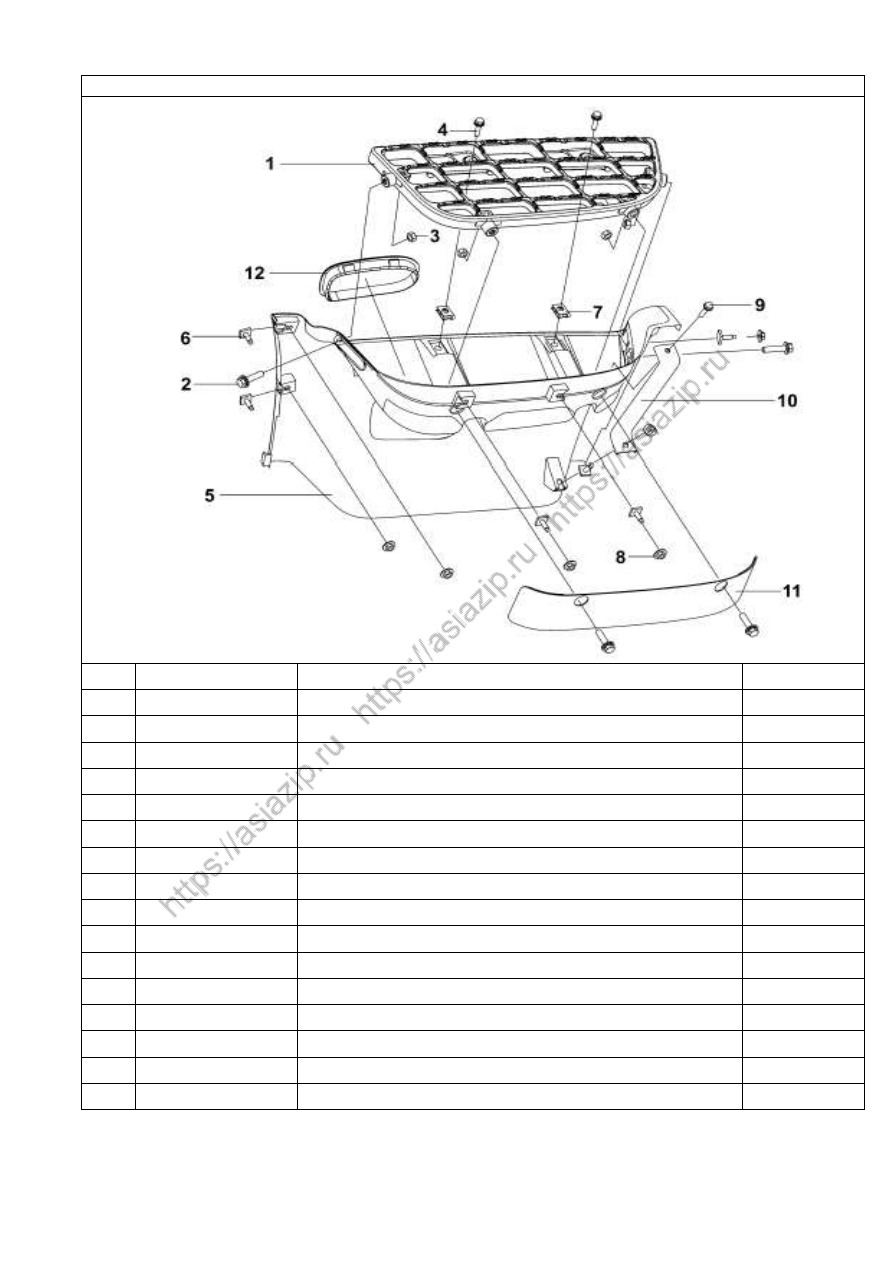

3 9 3



Рис.367.  Левая подножка



Н/п

Номер детали

Название детали

Количество

1

8405369 -C0101

Кронштейн подножки в сборе

1

2

Q1841235

Болт

4

3

Q32012

Гайка

4

4

8405449 -C0100

Шплинт

2

5

8405459 -C0100

Подножка

1

6

8405452 -C0100

Втулка

4

7

8405430 -C0100

Кронштейн

1

8

Q500B3250

Шпилька

2

9

8405445 -C0100

Шплинт



2

10

8405448 -C0100

Втулка



4

11

8405419 -C0100

Заглушка

2

12

8405429 -C0100

Кронштейн

1

13

Q32010

Гайка

4

14

8405409 -C0100

Кронштейн

1

15

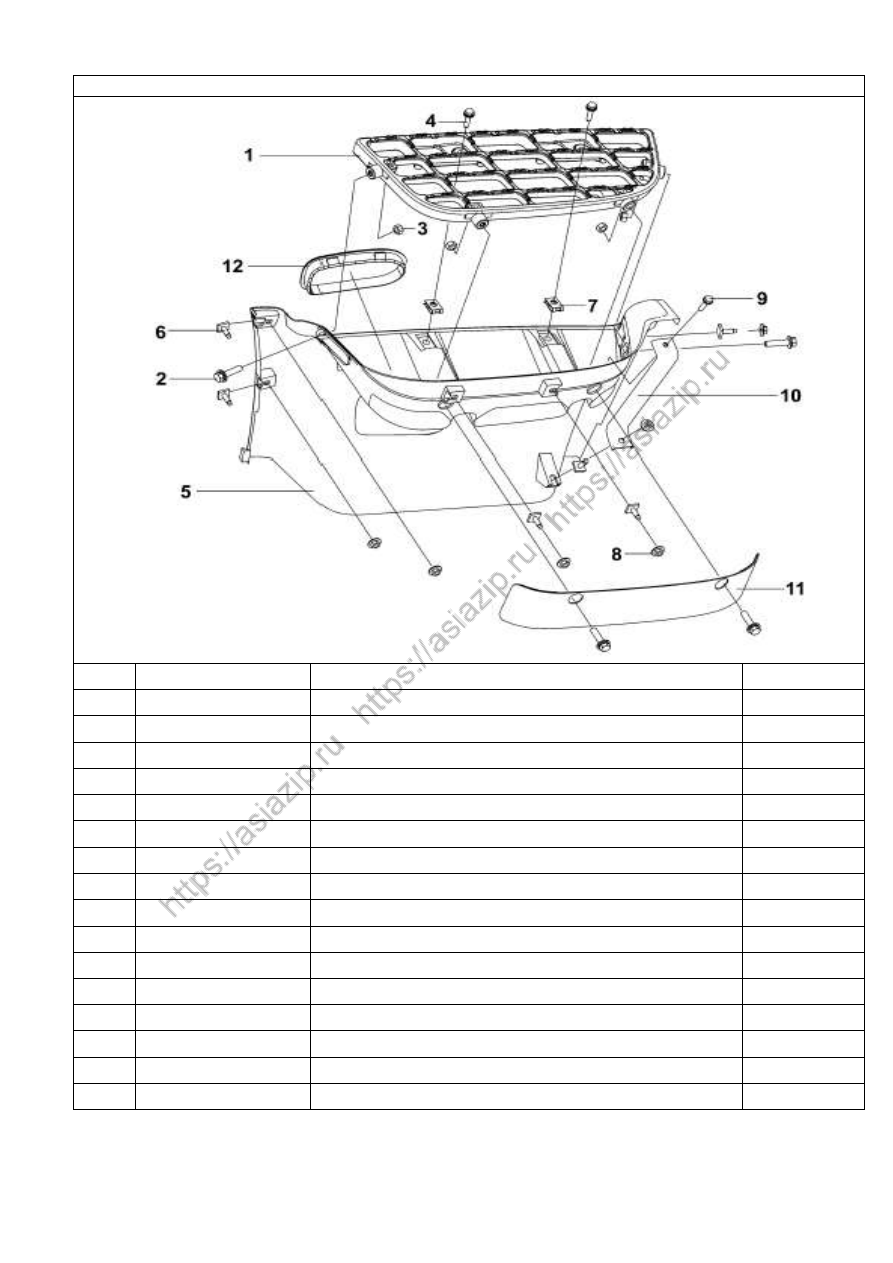

8405410 -C0100

Кронштейн

1

16

Q40210

Шайба

2

17

Q40310

Шайба

2

18

Q340B10

Гайка

2

19

Q150B0520

Болт

4

20

Q40305

Шайба

4



3 9 4

Продолжение таблицы:  “Левая подножка”



21

Q40105

Шайба

4

22

8405340 -C0100

Кронштейн



1

23

Q1841025

Болт

15

24

8405325 -C0102

Защитный экран левой нижней ступени

1

25

Q1840612

Болт

2

26

8405309 -C0100

Левая нижняя подножка

1

27

Q150B0825

Болт

4

28

Q32 008

Гайка

4



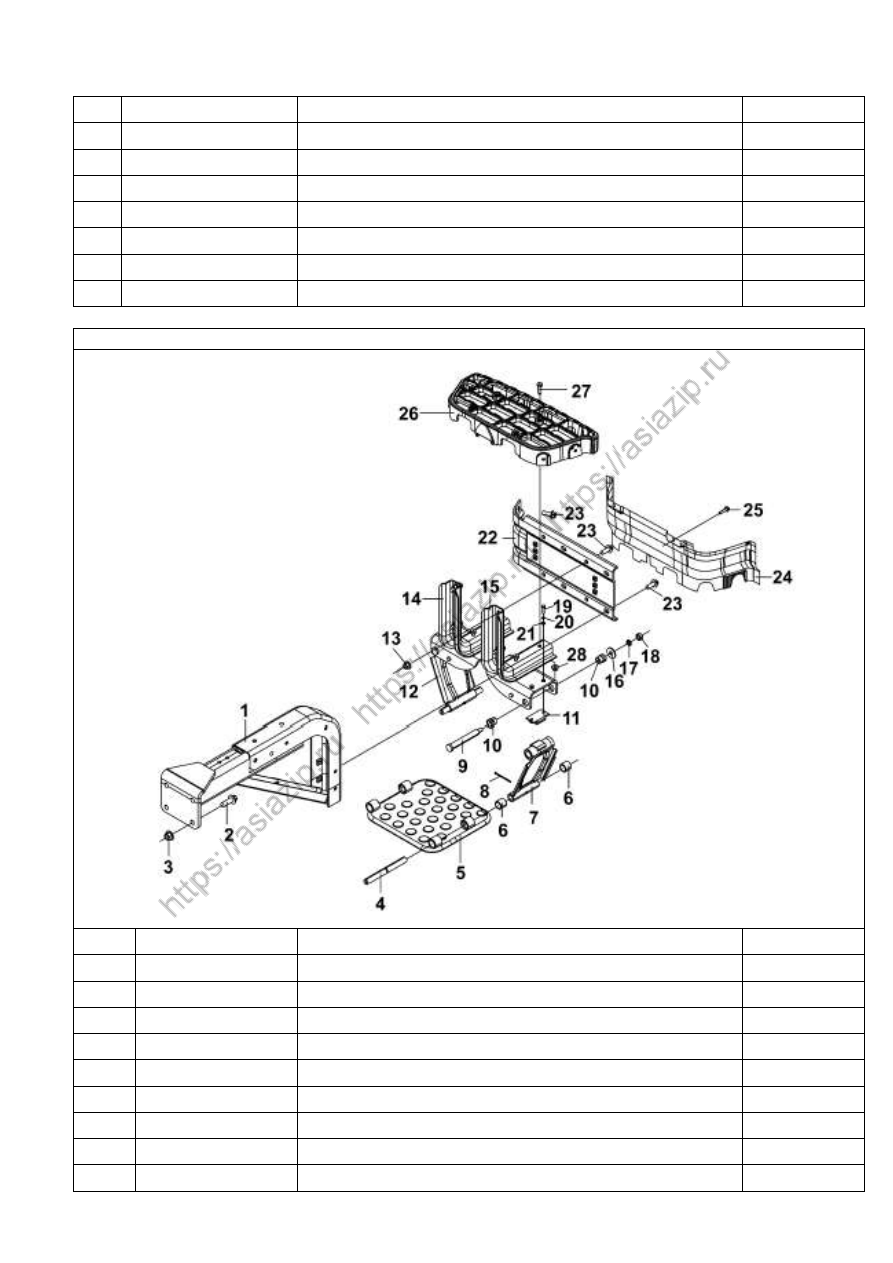

Рис.368.  Правая подножка



Н/п

Номер детали

Название детали

Количество

1

8405369 -C0101

Кронштейн подножки сборе

1

2

Q1841235

Болт

4

3

Q32012

Гайка

4

4

8405449 -C0100

Шплинт

2

5

8405459 -C0100

Подножка



1

6

8405452 -C0100

Втулка

4

7

8405430-C0100

Кронштейн



1

8

Q500B3250

Шпилька

2

9

8405445 -C0100

Шплинт



2



3 9 5

Продолжение таблицы:  “Правая подножка”



10

8405448 -C0100

Втулка



4

11

8405419 -C0100

Заглушка

2

12

8405429 -C0100

Кронштейн

1

13

Q32010

Гайка

4

14

8405409 -C0100

Кронштейн

1

15

8405410-C0100

Кронштейн

1

16

Q40210

Шайба

2

17

Q40310

Шайба

2

18

Q340B10

Гайка

2

19

Q150B0520

Болт

4

20

Q40305

Шайба

4

21

Q40105

Шайба

4

22

8405340 -C0100

Кронштейн



1

23

Q1841025

Болт

15

24

8405326 -C0102

Защитный экран правой нижней ступени



1

25

Q18406 12

Болт

2

26

8405310 -C0100

Правая нижняя подножка

1

27

Q150B0825

Болт

4

28

Q32008

Гайка

4








3 9 6



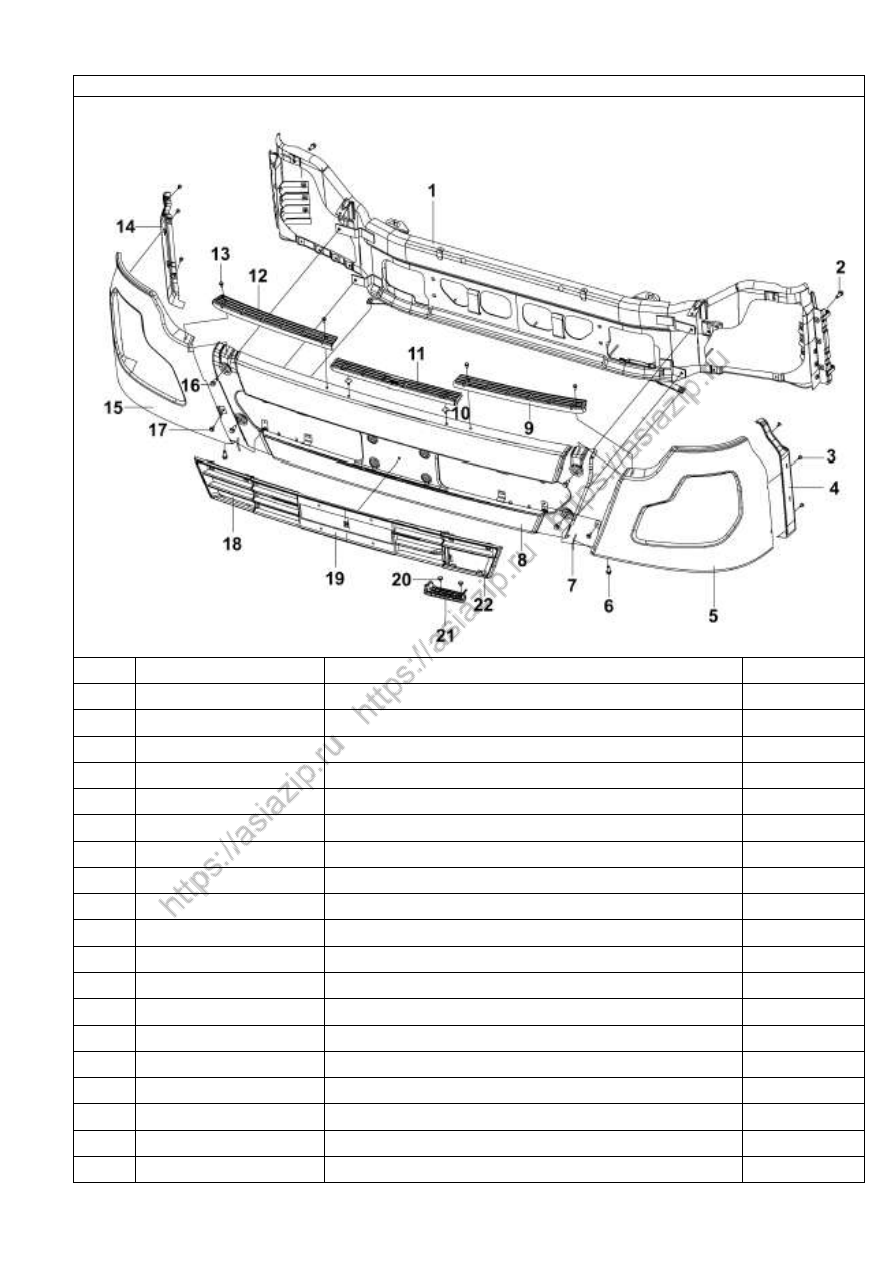

Рис.369. Передний буфер



Н/п

Номер детали

Название детали

Количество

1

8406105 -C0101

Каркас буфера в сборе

1

2

Q1841025 -Z5

Болт

6

3

8406063 -C0100

Фиксатор буфера

6

4

8406059 -C0101

Левая накладка

1

5

8406019 -C0101

Левая боковая накладка буфера в сборе

1

6

Q1841025 -Z592

Болт

1

7

8406051 -C0100

Резиновый буферный блок

2

8

8406010 -C0101

Средняя накладка буфера в сборе

1

9

8406079 -C0100

Левая подножка буфера

1

10

8406088 -C0100

Болт

2



Q3228

Гайка

2

11

8406085 -C0100

Средняя подножка буфера

1

12

8406080 -C0100

Правая подножка буфера

1

13

RQ1760625 -Z5

Болт

4



Q40106

Шайба

4



Q40306

Шайба

4

14

8406060 -C0101

Правая накладка

1

15

8406020 -C0101

Правая боковая накладка буфера в сборе

1

16

Q1841025 -Z5

Болт

4



3 9 7

Продолжение таблицы: “Передний буфер”



17

RQ1760620

Болт

2



Q40106

Шайба

2



Q40306

Шайба

2

18

8406040 -C0100

Заглушка правого буксирного крюка

1

19

8406035 -C0100

Решетка буфера

1

20

Q2140615 -Z5

Болт

2

21

8406045 -C0100

Подножка буфера

1

22

8406039 -C0100

Заглушка левого буксирного крюка

1











3 9 8

9

 К

у

зо

в



Р

и

с.

3

7

0

.

П

л

ат

ф

о

р

м

а












3 9 9


Таблица: “Кузов”

№

№ детали

Наименование детали

Кол-

во



85D L226-00000

Платформа в сборе

1

1

85D L226-00200

Защитный козырек в сборе

1

2

85D L226-00400

Левый борт в сборе

1



85D L226-00500

Правый борт в сборе

1

3

85ZX57 -00850

Опорный кронштейн с боре

2



85ZX57 -00864-A

Ось заднего борта

2



Q500B0950

Шплинт

2



85ZX10 -02003

Опорная планка

2



Q700B01

Пресс-маслёнка

2



85ZX57 -00854

Шайба

4

4

85D L226-00300

Задний борт в сборе

1

5

85D L81 -01012

Левая петля борта

1



85D L81 -01013

Правая петля борта

1



85D L81 -01015C

Ось

2



Q150B12110

Болт

2



Q340B12

Гайка

2



Q40312

Пружинная шайба

2



86ZX57 -06012

Втулка

4

6

85D L221-00010

Брызговик в сборе, левый

1



85D L221-00020

Брызговик в сборе, правый

1



XQD9130B G-8507

Резиновый брызговик

2



85D-9023

Кронштейн

2



Q150B0630

Болт

10



Q40106

Шайба

20



Q40306

Пружинная шайба

10



Q340B06

Гайка

10

9

85D L226-00100

Днище в сборе

1

10

85D L226-00700

Лестница в сборе

1






4 0 0

Р

и

с.

3

7

1

.

 Н

А

Д

Р

А

М

Н

И

К

 В

 С

Б

О

Р

Е







4 0 1



Таблица: “Надрамник в сборе”

№

№ детали

Наименование детали

Кол-во



86D L221-01000

Надрамник в сборе

1

1

86LD221-01100

Надрамник сварной в сборе

1

2

86D L164-01114

Направляющая

2

3

86D L221-01002

Стремянка

4



85ZX50 -01002

Стремянка

4



Q341B16

Гайка

16

4

86D L164-01010

Буфер в сборе

8



86D L164-01004A

Кронштейн



16



86D L164-01005A

Кронштейн

16



Q150B1435

Болт

32



Q40314

Шайба

32



Q40114

Шайба

32

5

86ZX57 -01230

Ограничитель

1



4 0 2

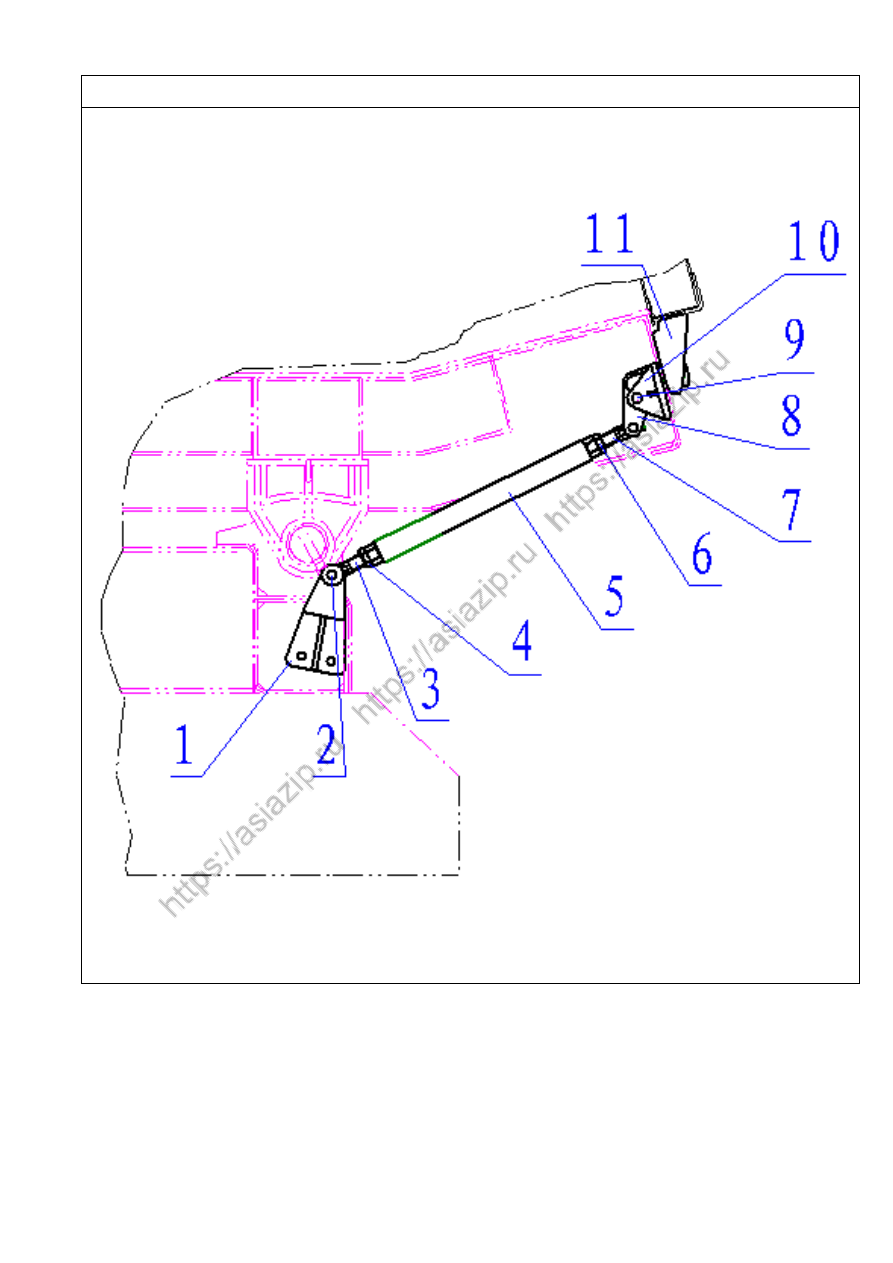

Рис.372 Устройство запорное заднего борта













4 0 3



Таблица: “Запорное устройство заднего борта ”

№

№ детали

Наименование детали

Кол-

во



85D L226-06000

Устройство запорное заднего борта в сборе



1

85D L178-00008

Кронштейн

2

2

Q5101450

Ось

4



Q40114

Шайба

4



Q5000430

Шплинт

4

3

85D L164-00605A

Наконечник штока

2

4

Q340B20

Гайка

2

5

85D L226-06010

Шток

2

6

Q340B20

Гайка

2

7

85D L164-00606A

Болт

2

8

85D L164-00601 A

Защелка

2

9

Q51014100

Ось

2



Q40114

Шайба

2



Q5000430

Шплинт

2

10

85D L164-00603A

Кронштейн

4

11

85D L164-00604A

Проушина

2







4 0 4



Р

и

с.

 373

.

Г

И

Д

Р

А

В

Л

И

Ч

Е

С

К

И

Й

 П

О

Д

Ъ

Ё

М

Н

Ы

Й

 М

Е

Х

А

Н

И

З

М

 Т

И

П

А

 F









4 0 5

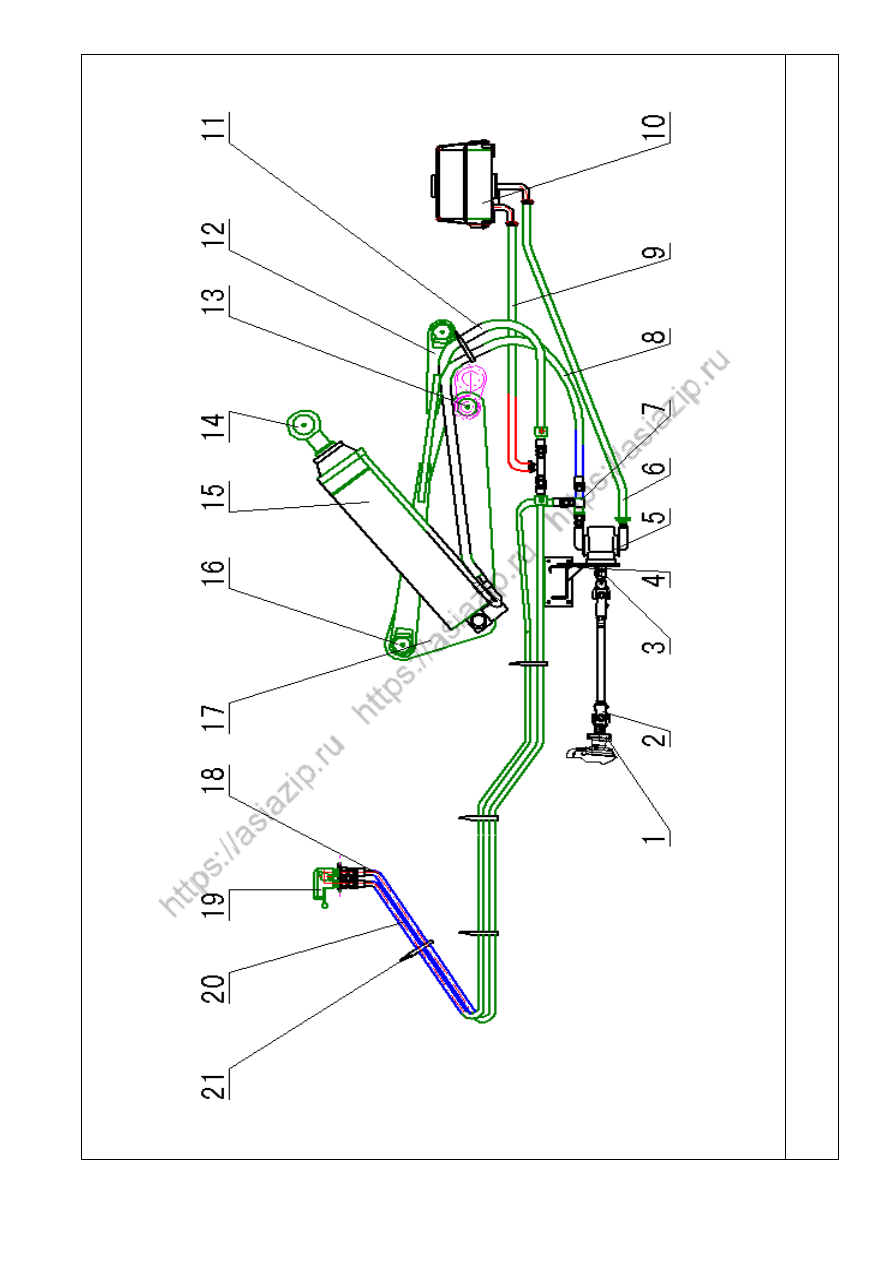

Таблица: “Гидравлический подъемный механизм типа  F”

№

№ детали

Наименование детали

Кол-во

1

45ZX289-01005

Фланец

1



Q150B1050

БолтТ

4



Q40310

Шайба

4



Q340B10

Гайка

4

2

45D L221-02010

Вал привода в сборе

1

3

45D L221-01015

Фланец



1

4

45D L226-01030

Кронштейн

1

5

8604DL178 -010

Насос шестеренчатый

1



Q150B1450

Болт

4



Q40314

Шайба

4



Q340B14

Гайка

4

6

86D L221-02003

Трубопровод низкого давления

1



Q67250

Хомут

2

7

86ZX219-00001

Тройник

1

8

86D L221-02002

Трубопровод высокого давления

1

9

86D L221-02006

Трубопровод низкого давления

1



Q67240

Хомут

2

10

86ZX219-00010

Масляный бак в сборе

1

11

86D L221-02001

Трубопровод низкого давления

1

12

86D L81 -06050B

Рычаг левый

1



85D L81 -06060B

Рычаг правый

1

13

86ZX57 -06017

Ось

1



86ZX57-06018

Втулка

4

14

86ZX57 -06013C

Ось

1



86ZX57 -06014

Втулка

2

15

8603ZX57 -010

Цилиндр подъема в сборе

1

16

86ZX57 -06015C

Рычаг

4



86ZX57 -06012

Втулка

8

17

86D L81 -06030

Рычаг подъема левый в сборе

1



86D L81 -06040

Рычаг подъема правый в сборе

1

18

86D L221-02005

Трубопровод низкого давления

1

19

EQ340 -86240

Кран управления

1

20

86D L221-02004

Трубопровод высокого давления

1

21

ZD250X7.5

Хомут

8
