Самосвал DFL3251A марки DONGFENG. Каталог запчастей - часть 8



2 2 5


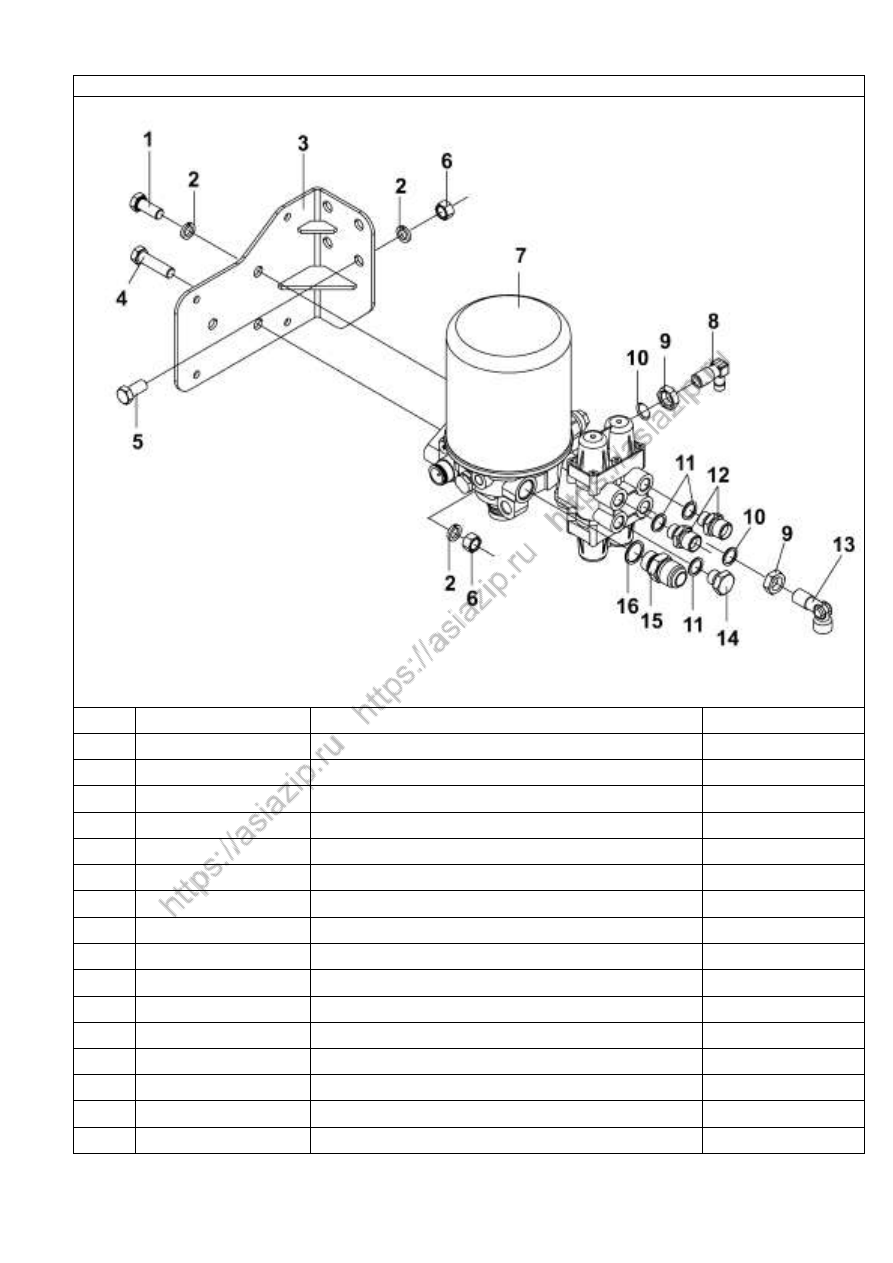

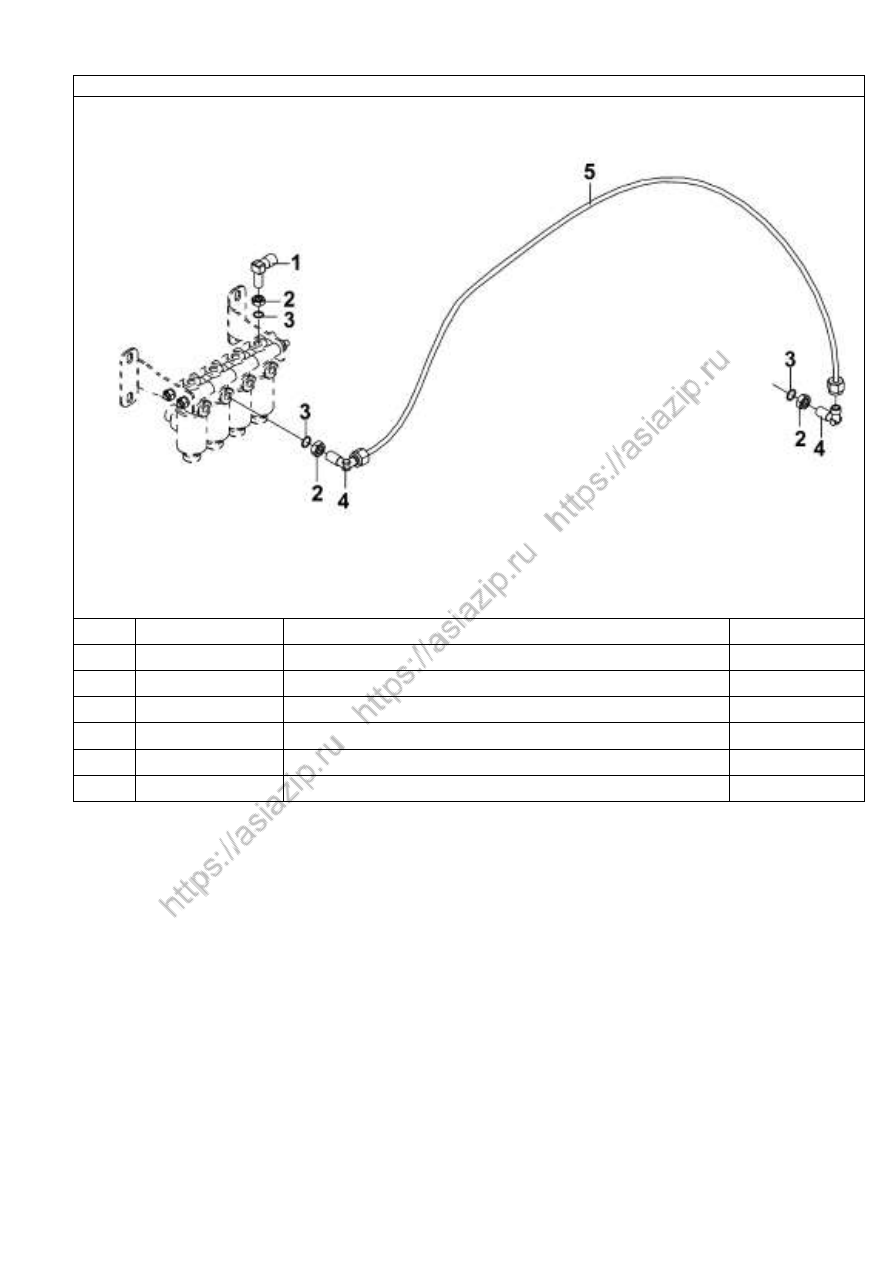

Рис.197. Влагомаслоотделитель



Н/п

Номер детали

Название детали

Количество

1

35B06 -06156

Болт

2

2

Q40312

Шайба

7

3

3543101 -T1400

Кронштейн

1

4

Q150B1245

Болт

1

5

Q150B1225

Болт

4

6

Q340B12

Гайка

5

7

3543ZD2A -001

Влагомаслоотделитель в сборе

1

8

35DR 10 -06027

Угольник

1

9

35N-06027

Гайка

2

10

35N-06032

Уплотнительное кольцо

2

11

35N-06037

Уплотнительное кольцо

3

12

35ZB1 -06031

Штуцер

2

13

35Z41-06105

Штуцер

1

14

35N-06038

Заглушка

1

15

35ZB3A -06152

Штуцер

1

16

35N-06036

Уплотнительное кольцо

1



2 2 6



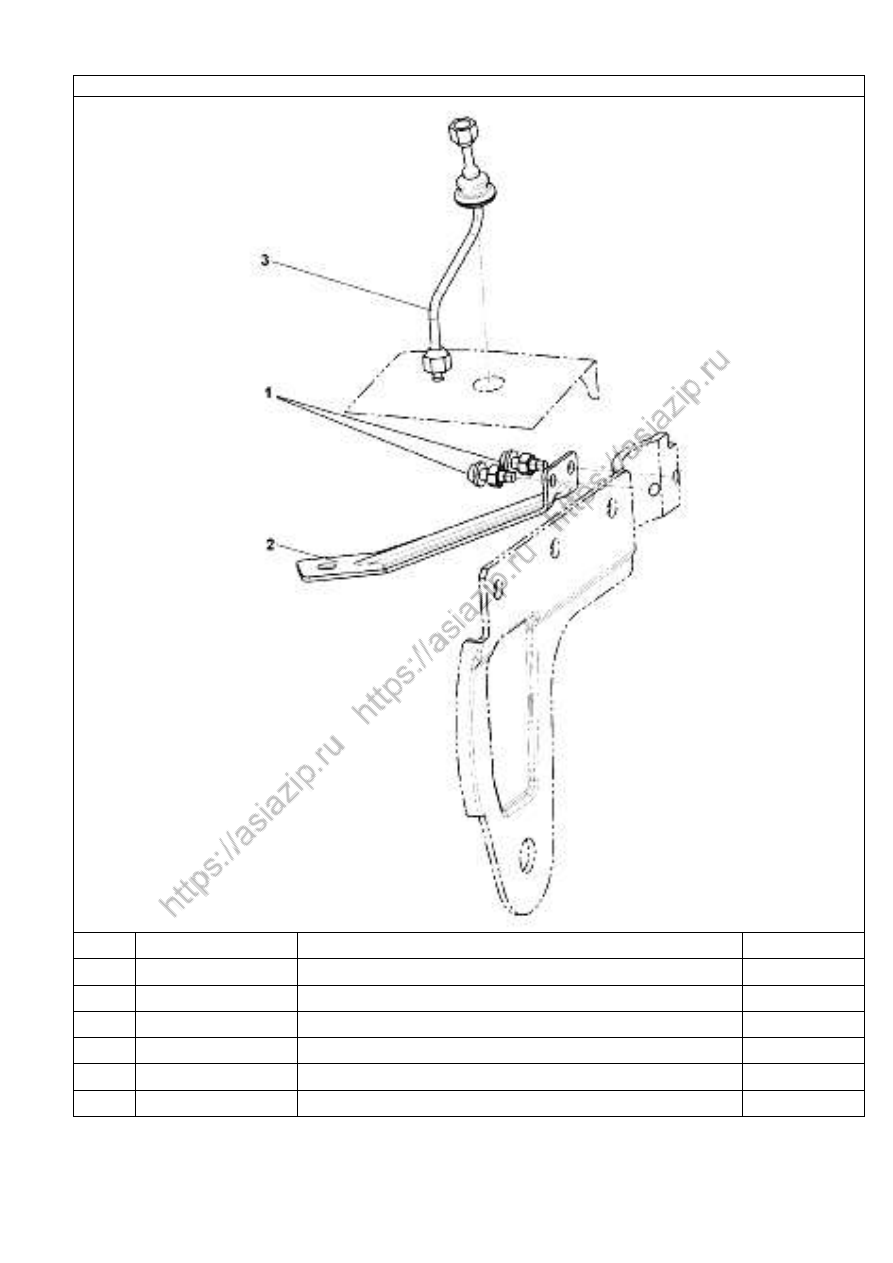

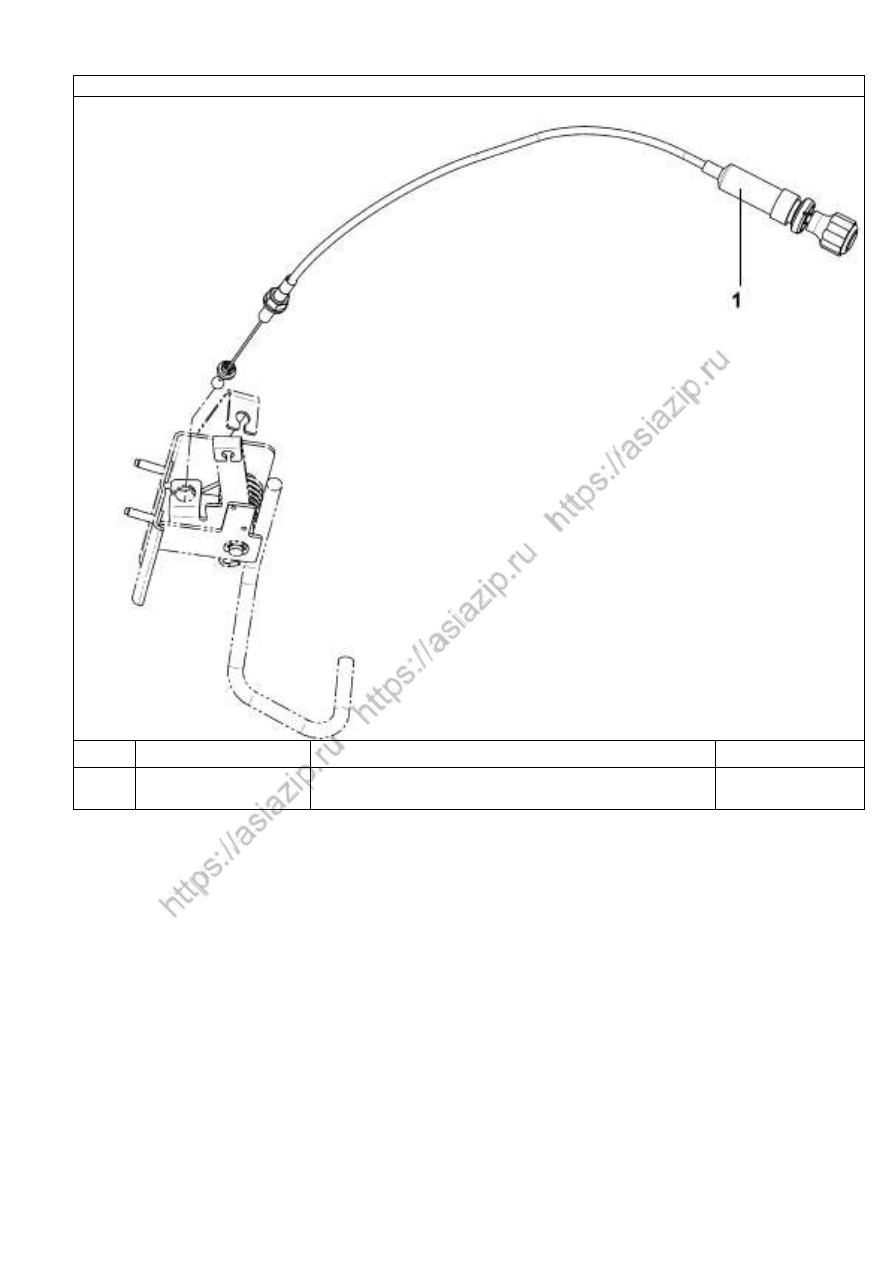

Рис.198. Механизм управления блокировкой дифференциала



Н/п

Номер детали

Название детали

Количество

1

35ZB3 A-06135   Шт уц ер

1

2

35RC4 -06629

Гайка

3

3

35B13 -41035

Прокладка

3

4

35ZB3A -06136   Шт уц ер

2

5

RQ85006125C

Трубка в сборе

1



35ZB6 -01030

 Эл ектромагнитный  клап ан

1























2 2 7



7. Электрооборудование



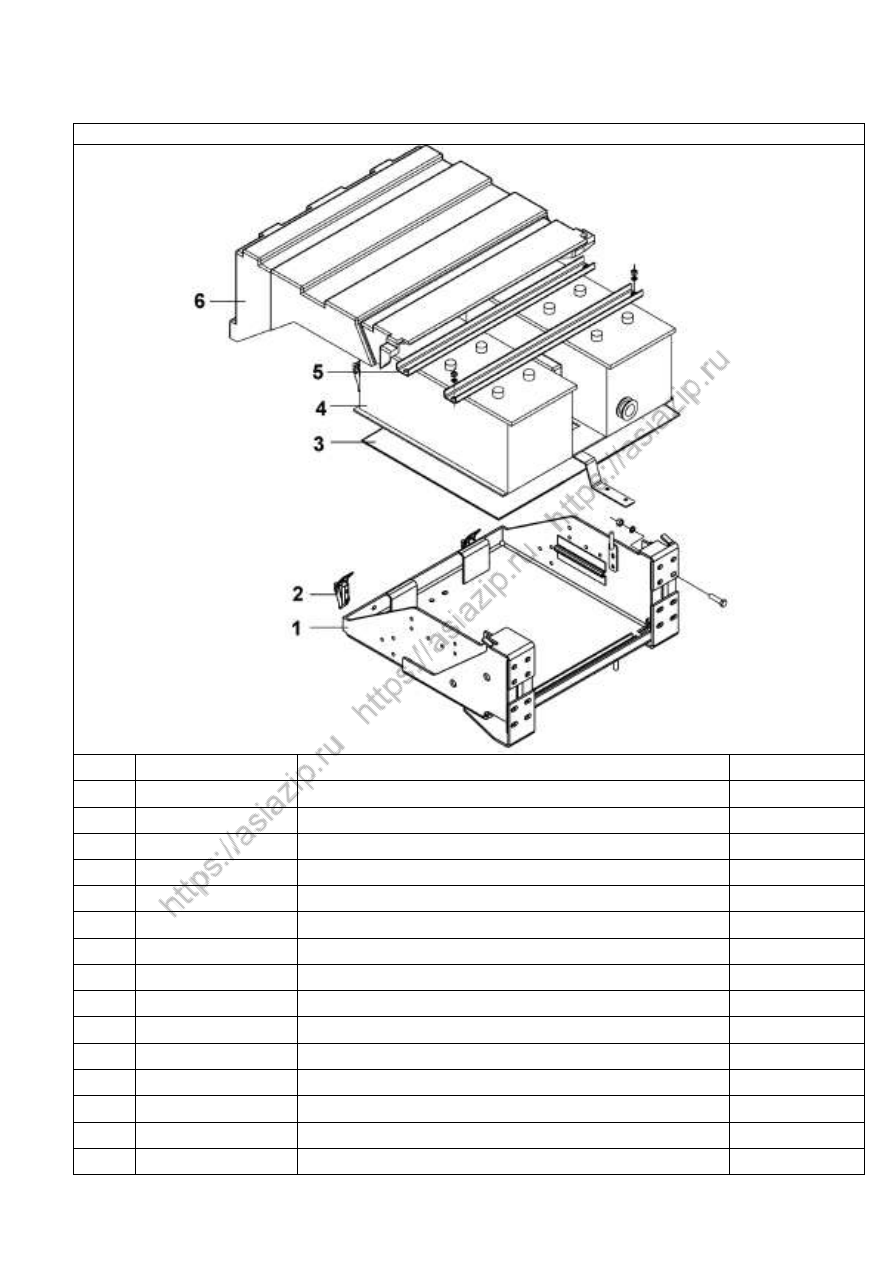

Рис.199. Аккумуляторный ящик



Н/п

Номер детали

Название детали

Количество

1

3703125 -T0501

Ящик аккумуляторный

1



Q150B1245

Болт

16



Q340B12

Гайка

16



Q40312

Пружинная шайба

16

2

37ZB1 -03150

Защелка в сборе

2

3

37ZB1 -03139

Прокладка

1

4

6-Q-165DB

Аккумулятор в сборе (незаряженный)

2



37N-03020

Аккумулятор в сборе (заряженный)

2

5

37ZB1 -03130

Планка прижимная

2



37ZB1 -03133

Планка прижимная

2



37ZB1 -03134

Прокладки прижимных планок

2



Q150B0825

Болт

8



Q340B08

Гайка

8



Q40308

Шайба

8

6

37ZB1 -03138

Крышка аккумуляторного ящика

1





2 2 8




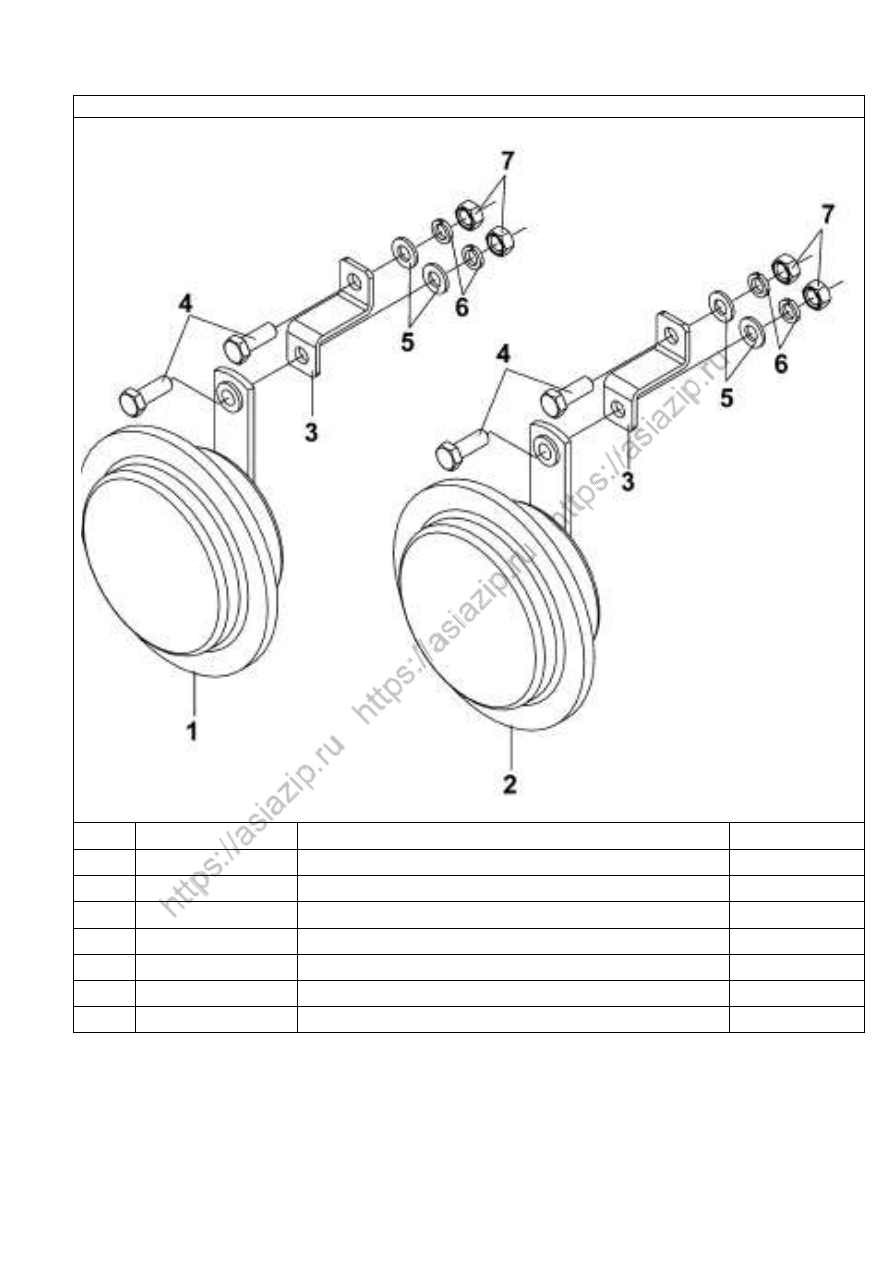

Рис.200. Электрический сигнал



Н/п

Номер детали

Название детали

Количество

1

37ZB1 -21010

Сигнал в сборе (высокого тона)

1

2

37ZB1 -21020

Сигнал в сборе (низкого тона)

1

3

3724952 -T1400

Кронштейн

2

4

Q150B0828

Болт

4

5

Q40108

Шайба

4

6

Q40308

Шайба

4

7

Q340B08

Гайка

4





2 2 9





Р

и

с.

2

0

1

.С

х

ем

а

 п

у

ч

к

а

 п

р

о

в

о

д

о

в

 н

а

 р

а

м

е











2 3 0

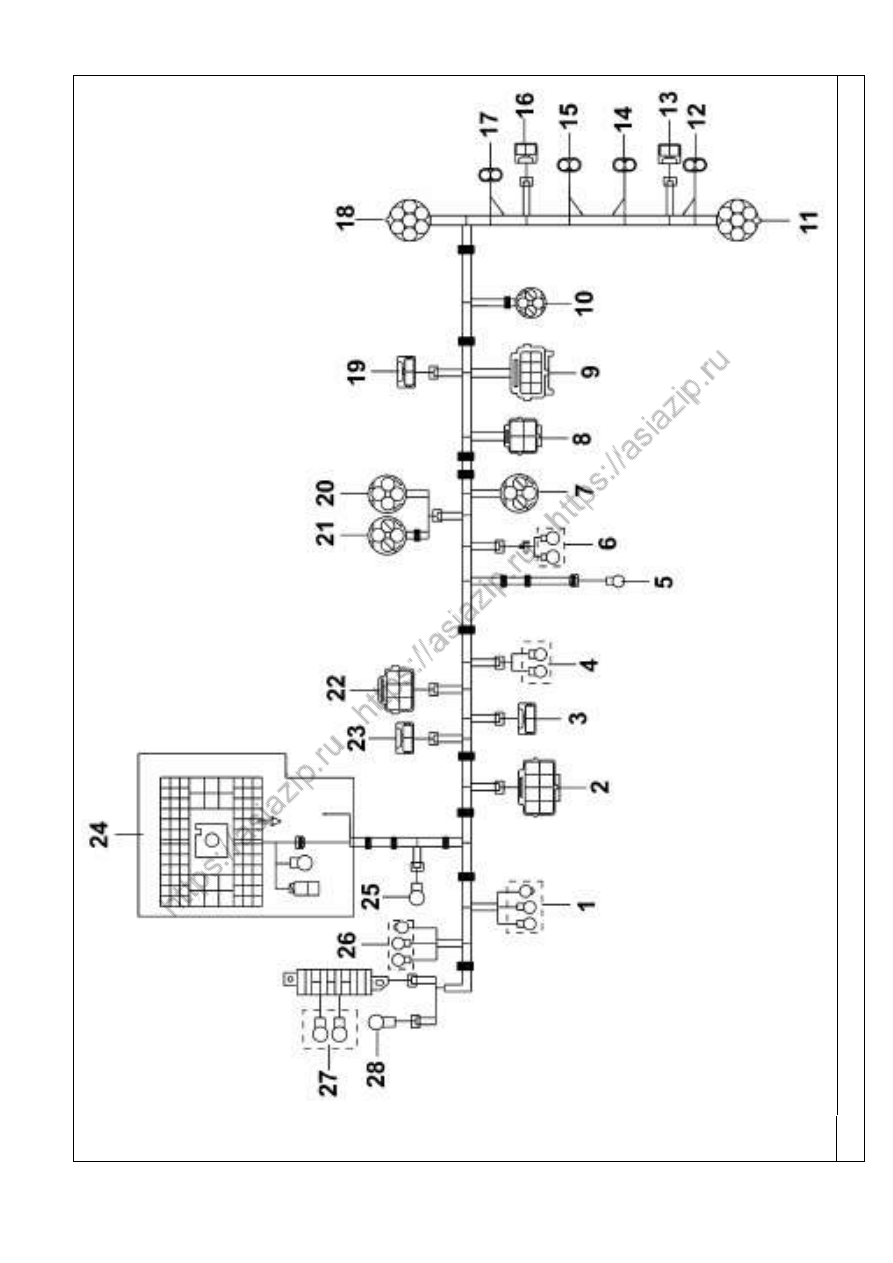

Таблица: “Схема пучка проводов на раме”




Номер детали

Название детали

Количество

1



Соединение с реле зажигания



2



Соединение с проводами бампера



3



Соединение с электрическим сигналом



4



Масса



5



Соединение с кузовом



6



Соединение с генератором



7



Соединение с осушителем



8



Соединение с электромагнитным клапаном



9



Соединение с электромагнитным клапаном





10



Соединение с проводами  блокировки
дифференциала



11



Соединение с левым задним фонарем



12



Соединение с левым фонарем заднего хода



13



Соединение с сигналом



14



Соединение с проводами боковых габаритных
огней



15



Соединение с проводами боковых габаритных
огней



16



Соединение с датчиком отключения сигнала



17



Соединение с правым фонарем заднего хода



18



Соединение с правым задним фонарем



19



Соединение с датчиком топлива



20



Соединение с датчиком засоренности
воздушного фильтра



21



Соединение с кнопкой вспомогательного запуска



22



Соединение с проводами двигателя



23



Соединение с электрическим сигналом



24



Соединение с проводами кузова



25



Земля-масса



26



Соединение с реле стартера



27



Соединение с выключателем источника тока



28



Земля-масса



3724580 -T1401

Пучок электропроводов в сборе на раме

1

3506350 -K0100

Держатель в сборе

1

3524081 -T0100

Резиновый вкладыш

1

35ZB7-06105

Лента

5

35ZB8A -06105

Лента

10

3750131 -T0300

Держатель кнопки вспомогательного запуска

1

37F-24012

Защитный пластиковый рукав

5

37F-24013

Зажим пучка проводов

5

37ZB6 -24081

Резиновый вкладыш

6

37ZD2A-50130

Кнопка вспомогательного запуска

1



2 3 1

Продолжение таблицы: “Схема пучка проводов на раме”


Q150B0816

Болт

2

Q150B0825

Болт

4

Q150B0835

Болт

7

Q150B0845

Болт

2

Q340B06

Гайка

1

Q340B10

Гайка

1

Q350B08

Гайка

9

Q350B08

Гайка

4

Q40106

Шайба

1

Q40110

Шайба

1

Q40306

Шайба

1

Q40308

Шайба

9

Q40308

Шайба

4

Q40310

Шайба

1

Q41208

Шайба

1

Q41210

Шайба

1

Q68614 -E

Хомут

2

RQ8552020

Защитный рукав

6

3724954 -T1400

Кронштейн

1

37ZD2A-24081

Резиновый вкладыш

2

Q150B1025

Болт

1





2 3 2



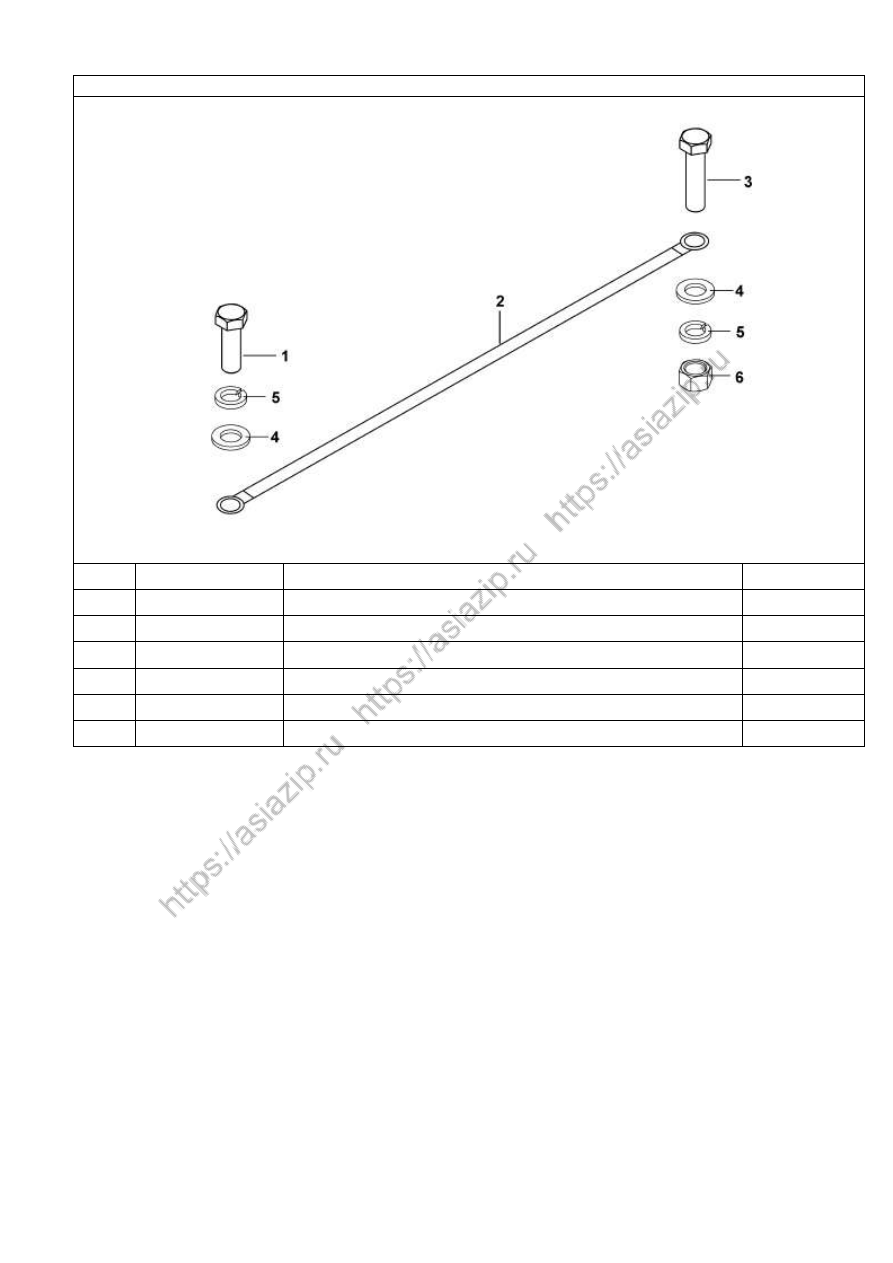

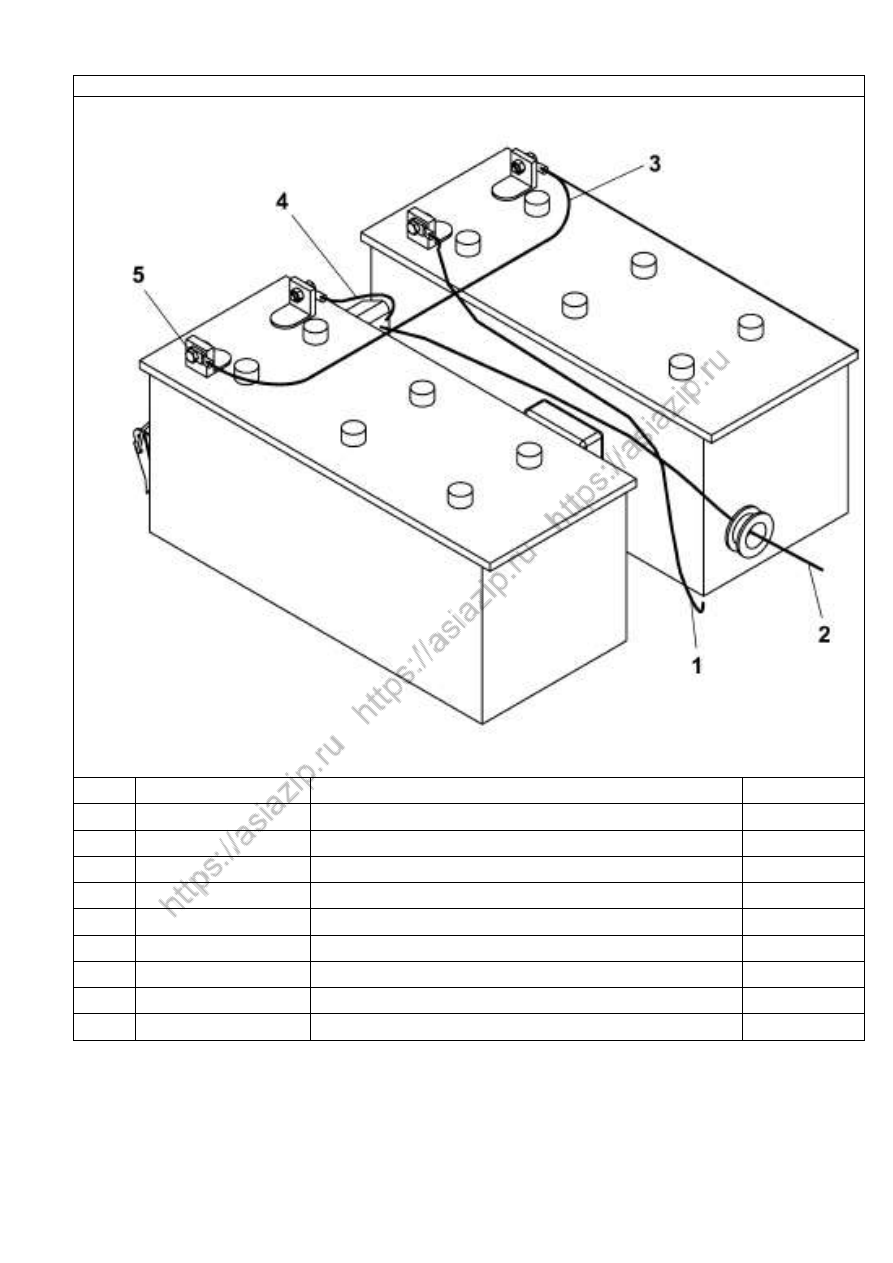

Рис.202. Аккумуляторы



Н/п

Номер детали

Название детали

Количество

1

37ZB1 -24150

Провод “массы”

1

2

3724740 -T0500

Электропровод стартера

1

3

37ZB1 -24170

Перемычка аккумулятора

1

4

37ZB1 -24160

Электропровод выключателя массы

1

5

Q150B0822

Болт

4



Q340B08 -P

Гайка

4



Q40308 -P9

Шайба

4



Q40108 -P9

Шайба

8





Батарея аккумуляторная емкость 180 А/час

2





2 3 3



Рис.203. Провод “Масса”



Н/п

Номер детали

Название детали

Количество

1

Q150B0816

Болт

1

2

37N-24320

Провод “массы”

1

3

Q150B0845

Болт

1



Q40108

Шайба

2



Q40308

Шайба

2



Q340B08

Гайка

1





2 3 4



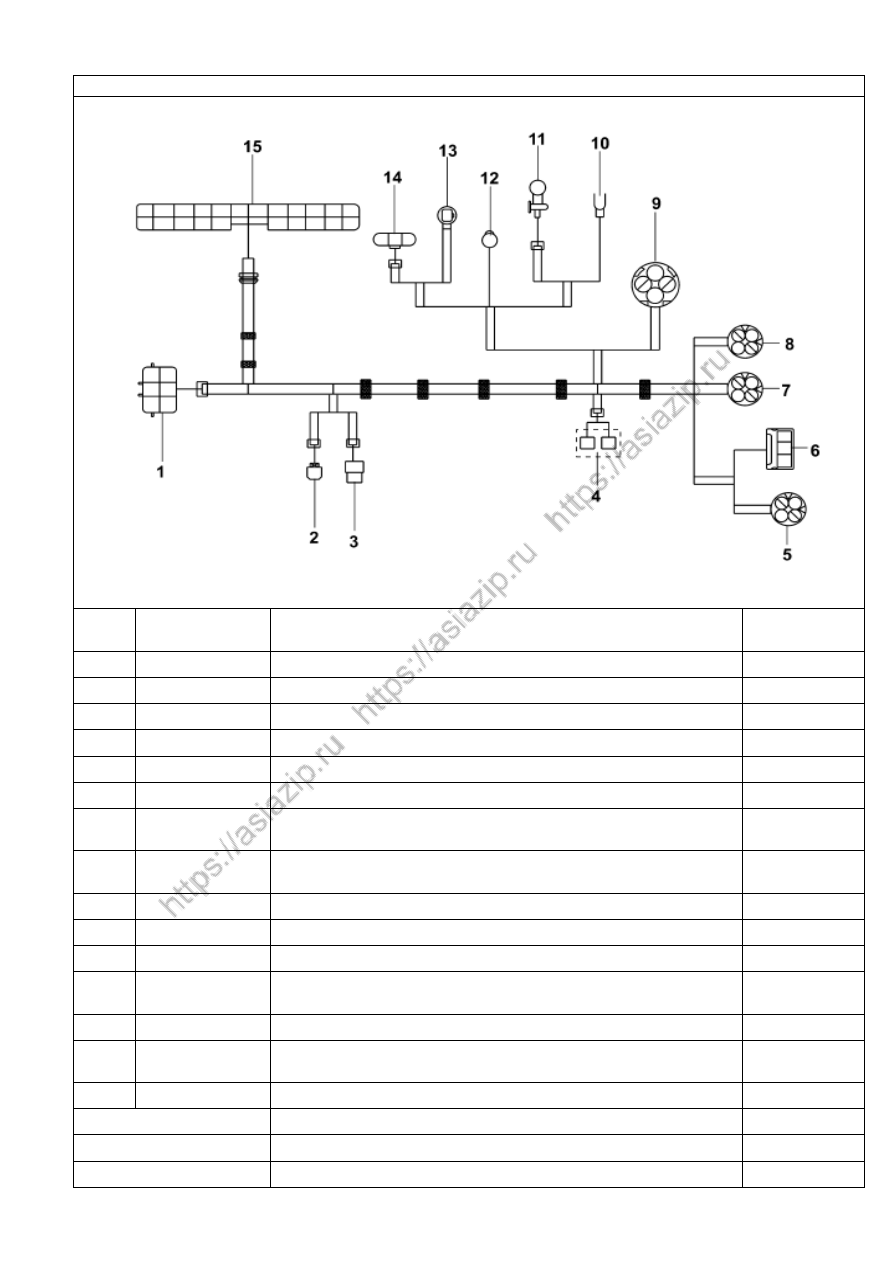

Рис.204. Схема пучка электропроводов двигателя



Н/п

Номер

детали

Название детали

Количество

1



Соединение с проводами рамы



2



Соединение с генератором



3



Соединение с датчиком температуры воды



4



Соединение с датчиком тахометра



5



Соединение с датчиком отбора мощности



6



Соединение с электронным датчиком спидометра



7



Соединение с выключателем нейтральной
передачи



8



Соединение с выключателем передачи заднего
хода



9



Соединение с датчиком уровня воды



10



Соединение с датчиком давления масла



11



Соединение со стартером



12



Соединение с механизмом регулирования подачи
горючей смеси



13



Соединение с компрессором



14



Соединение с электромагнитным клапаном -
отсекателем



15



Соединение с пучком кабины



3724570 -T1400

Пучок проводов двигателя

1

3724953 -T1400

Держатель пучка проводов двигателя

1

Q150B1220

Болт

1



2 3 5

Продолжение таблицы: “Схема пучка электропроводов двигателя ”


Q40312

Пружинная шайба

1

35ZB8A -06105

Лента

11

35ZB7 -06105

Лента

20

3724951 -T1400

Держатель

1

Q68610 -E

Прижимная пластина одинарной трубы

1

Q150B0816

Болт

1

Q340B08

Гайка

1

Q40308

Пружинная шайба

1

37F-24012

Пластиковый защитный рукав

2

37F-24013

Крепежная лента

2





2 3 6



Рис.205. Реле стартера



Н/п

Номер детали

Название детали

Количест

во

1

37X-35085-B 1  Рел е старт ера в  сборе

2

2

Q150B0835

Болт

4

3

Q41208

Шайба

4

4

Q40108

Шайба

4

5

Q40308

Шайба

4

6

Q340B08

Гайка

4





2 3 7



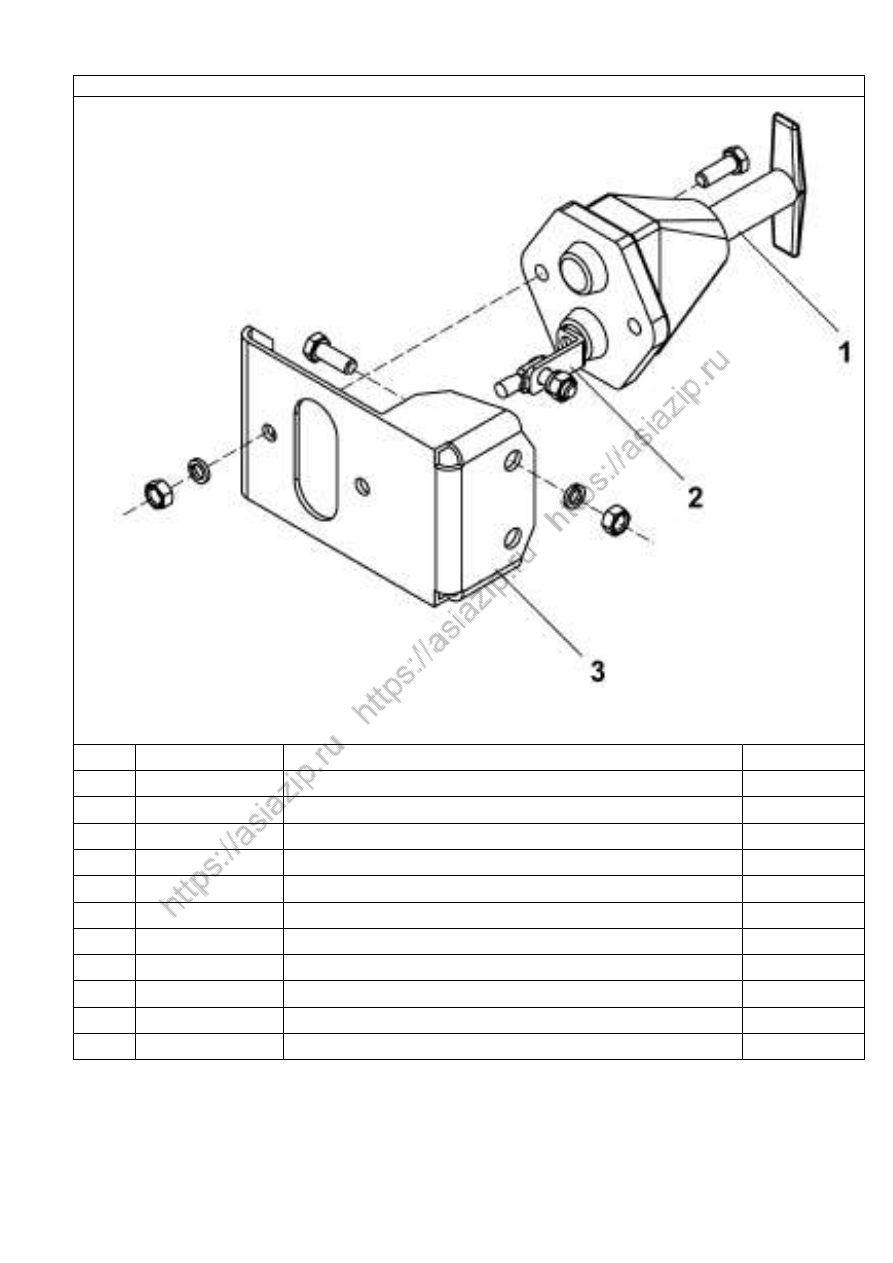

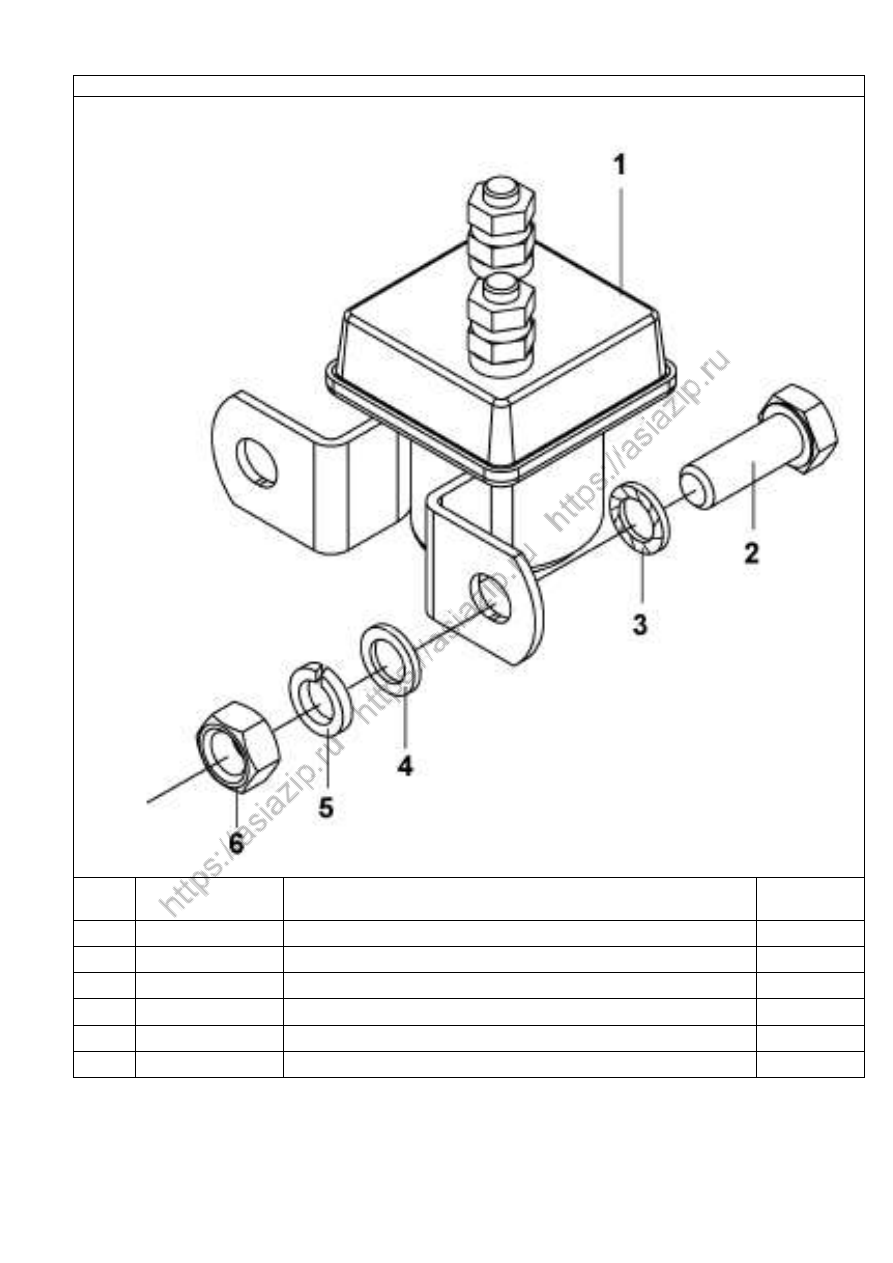

Рис.206. Выключатель массы



Н/п

Номер детали

Название детали

Количество

1

37ZB1 -36010

Выключатель массы

1



Q150B0830

Болт

2



Q340B08

Гайка

2



Q40108

Плоская шайба

2



Q40308

Пружинная шайба

2

2

37ZB1 -36012

Переходная головка

1

3

37ZB1 -36011

Кронштейн

1



Q150B1035

Болт

2



Q340B10

Гайка

4



Q40110

Шайба

4



Q40310

Шайба

4





2 3 8



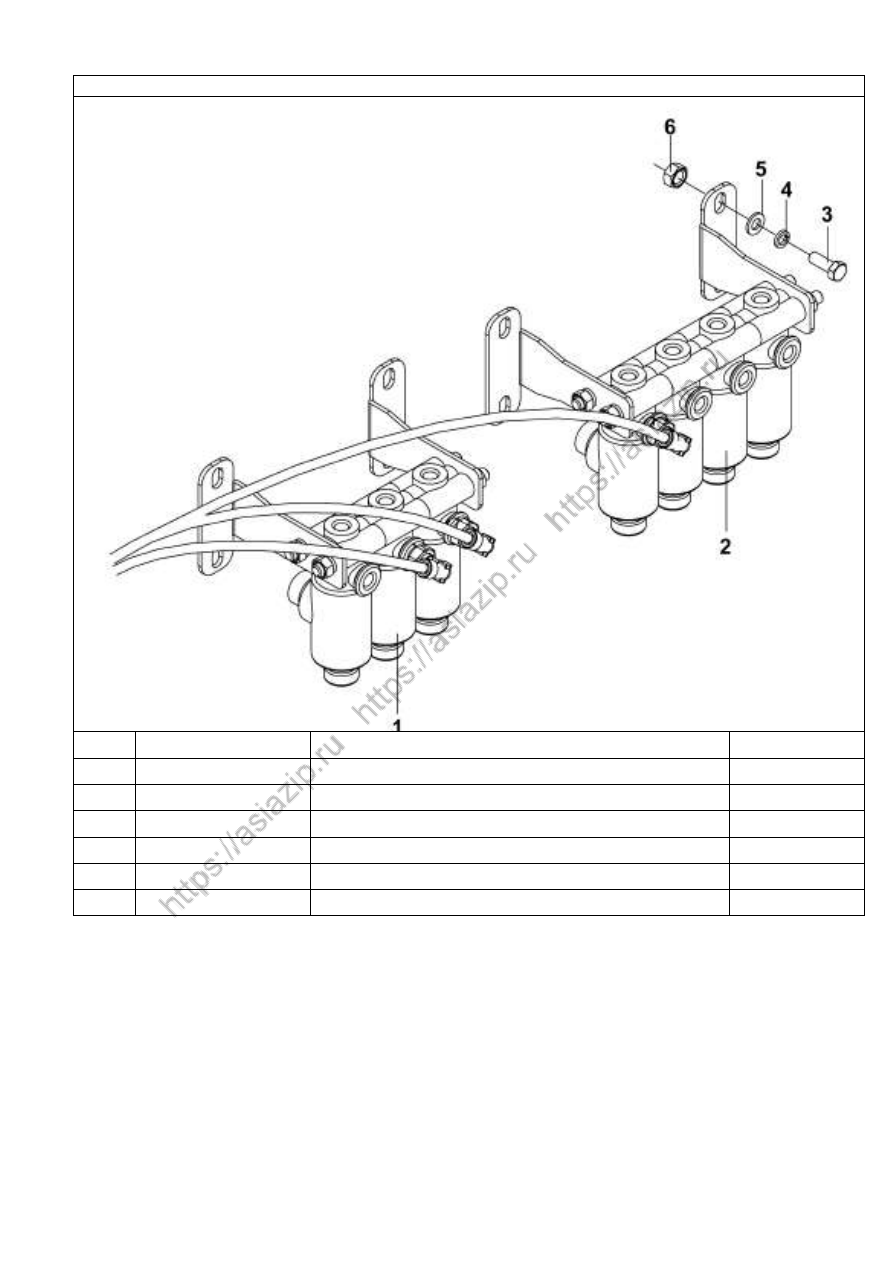

Рис.207. Блок электропневмоклапанов



Н/п

Номер детали

Название детали

Количество

1

37ZD2A-54030 -B   Блок  эл ектрок лап ан ов

1

2

37ZB7E -54040

Блок электроклапанов

1

3

Q150B0830

Болт

8

4

Q40308

Шайба

8

5

Q40108

Шайба

8

6

Q340B08

Гайка

8





2 3 9



Рис.208. Задние фонари



Н/п

Номер детали

Название детали

Количество

1

37ZB3A -73011

Защита левого фонаря

1



37ZB3A -73021

Защита правого фонаря

1

2

37ZB1 -73010

Левый задний фонарь

1



37ZB1 -73020

Правый задний фонарь

1



37ZB3A -17115

Левый возвратный рефлектор в сборе

1



37ZB3A -17125

Правый возвратный рефлектор в сборе

1

3

37ZD2 A-24081

Втулка

2

4

37ZB1 -16111

Кронштейн

2

5

Q150B0830

Болт

4

6

Q40308

Шайба

8

7

Q40108

Шайба

8

8

Q340B08

Гайка

8

9

Q150B1235

Болт

8

10

Q40312

Шайба

8

11

Q340B12

Гайка

8






2 4 0



Рия.209. Сигнал заднего хода



Н/п

Номер детали

Название детали

Количество

1

38ZD2A-18010

Сигнал заднего хода

2

2

Q150B0825

Болт

4

3

Q41208

Шайба

4

4

Q40108

Шайба

4

5

Q40308

Шайба

4

6

Q340B08

Гайка

4





2 4 1


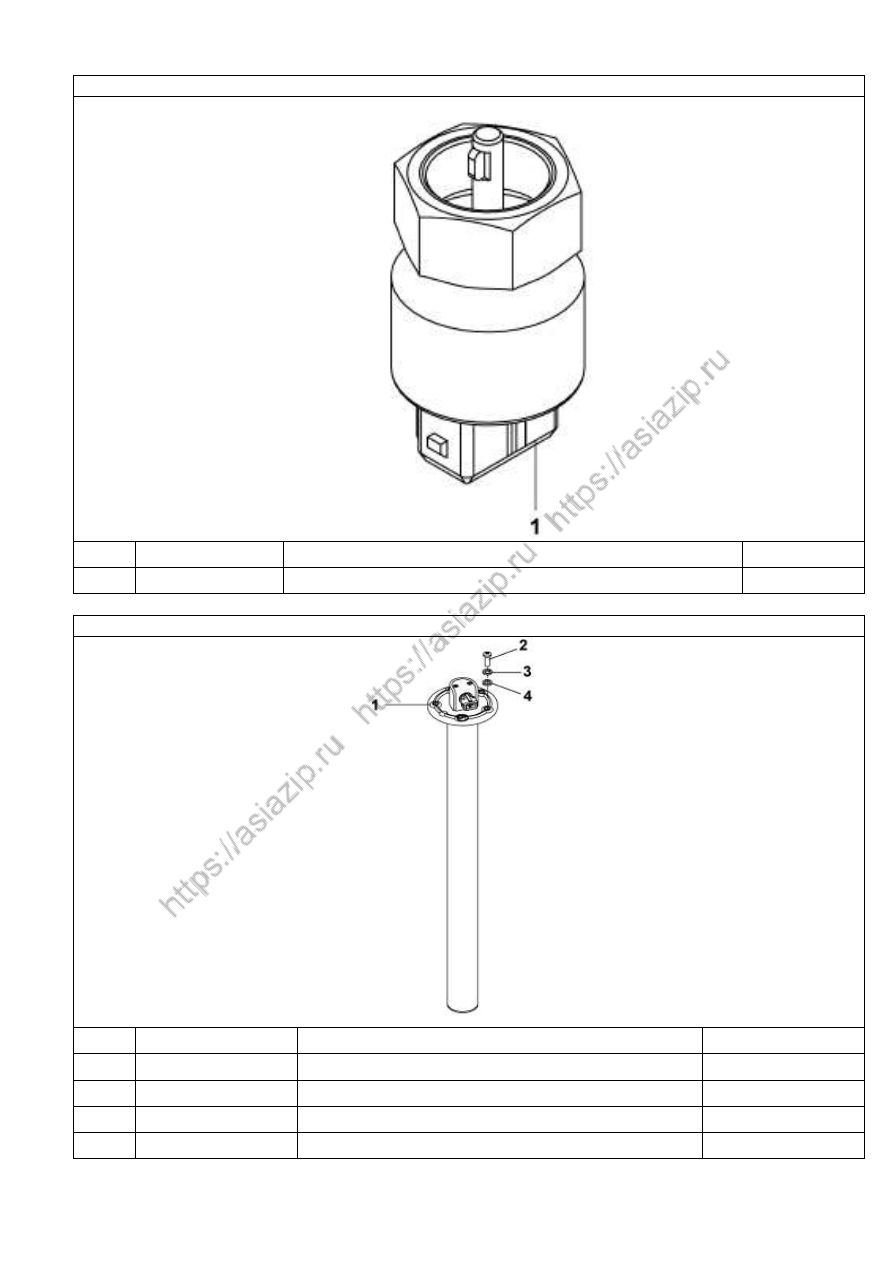

Рис.210. Датчик скорости



Н/п

Номер детали

Название детали

Количество

1

3836ZB1 -010

Датчик скорости

1



Рис.211. Датчик уровня топлива



Н/п

Номер детали

Название детали

Количество

1

3827010 -T0300

Датчик уровня топлива в сборе

1

2

Q2140516

Винт

5

3

Q40305

Пружинная шайба

5

4

Q40105

Плоская шайба

5



2 4 2


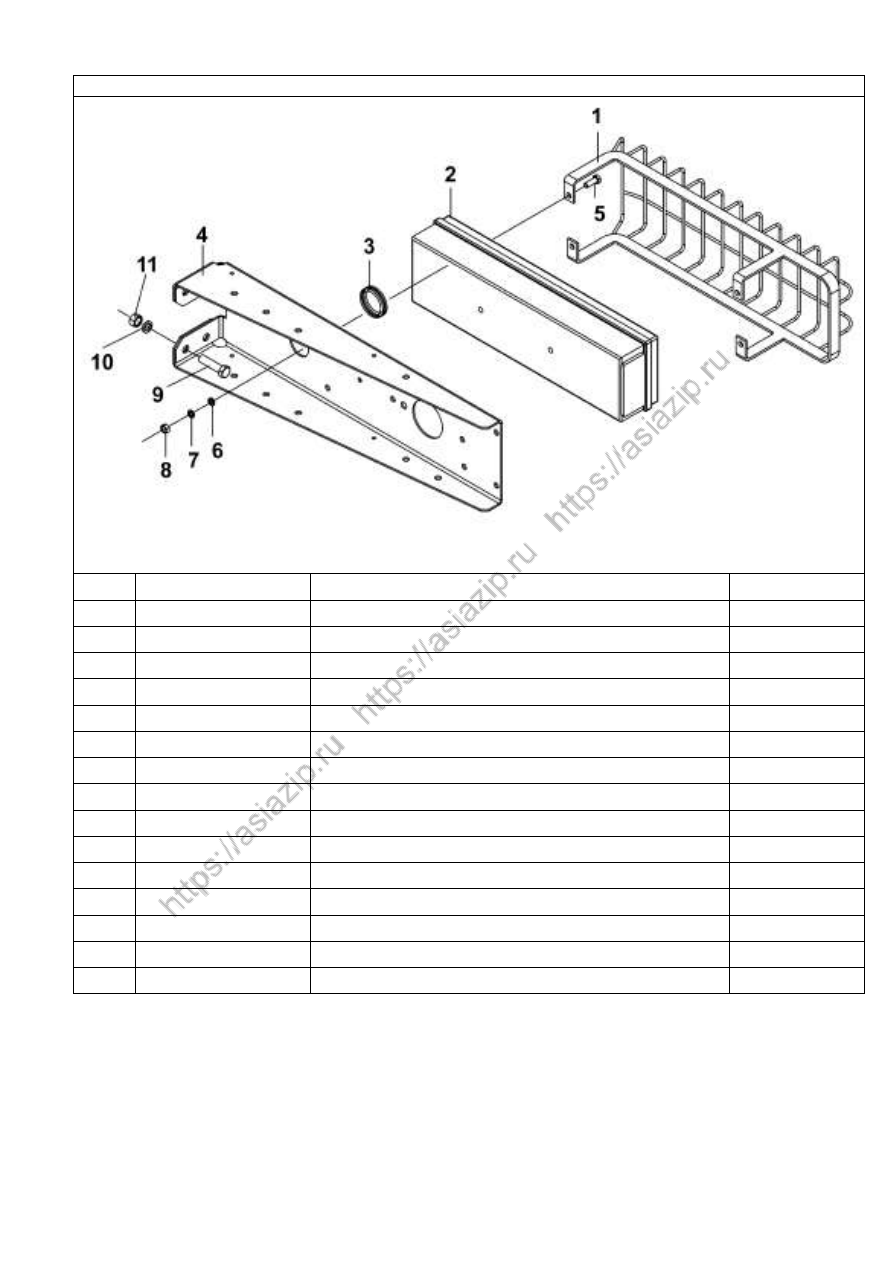

Рис.212. Датчик засоренности воздушного фильтра



Н/п

Номер детали

Название детали

Количество

1

38ZD2A-33010

Датчик засоренности воздушного
фильтра

1



Q341B10

Гайка

1



Q40110

Плоская шайба

1



Q40310

Пружинная шайба

1





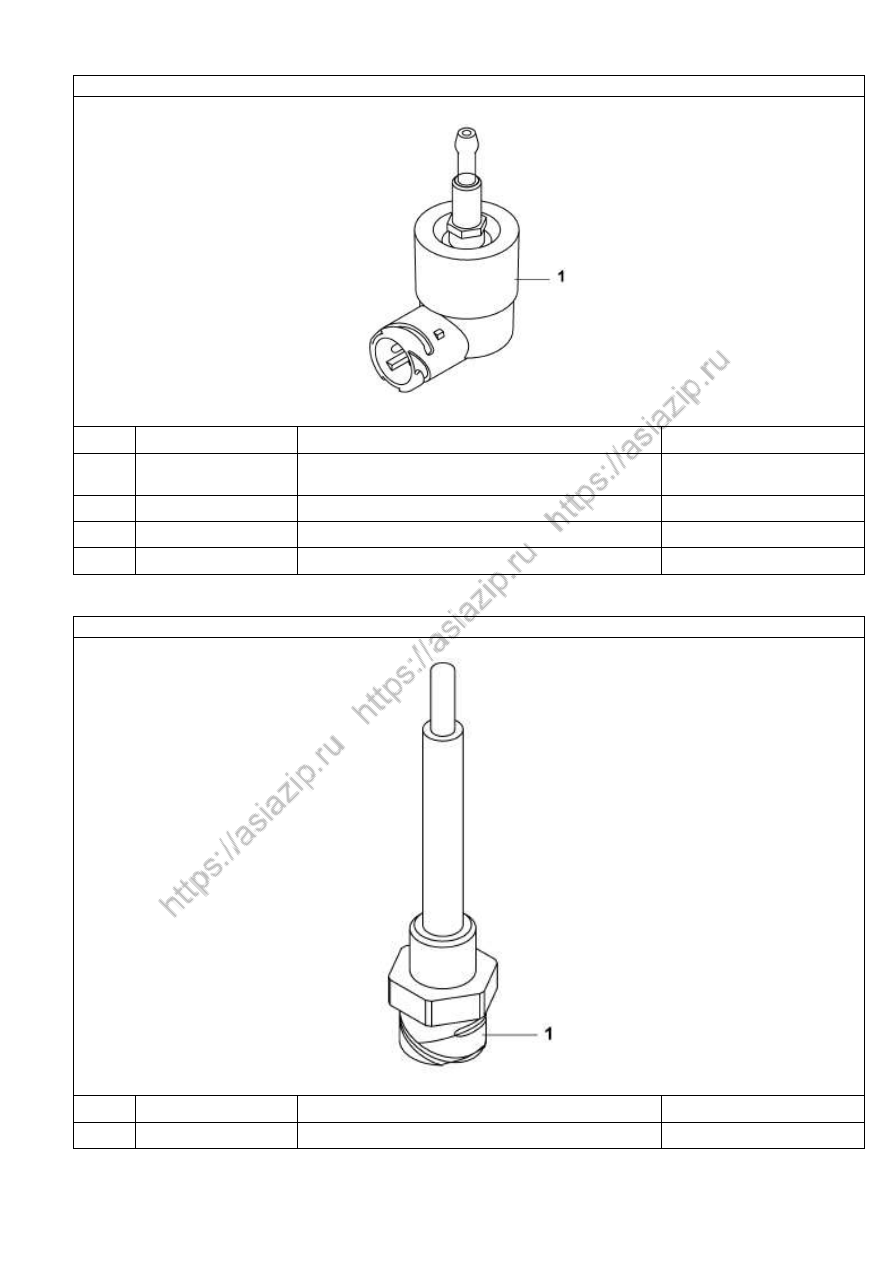

Рис.213. Датчик уровня охлаждающей жидкости



Н/п

Номер детали

Название детали

Количество

1

3690010 -K0300   Дат чик  уровня жидкости

1





2 4 3



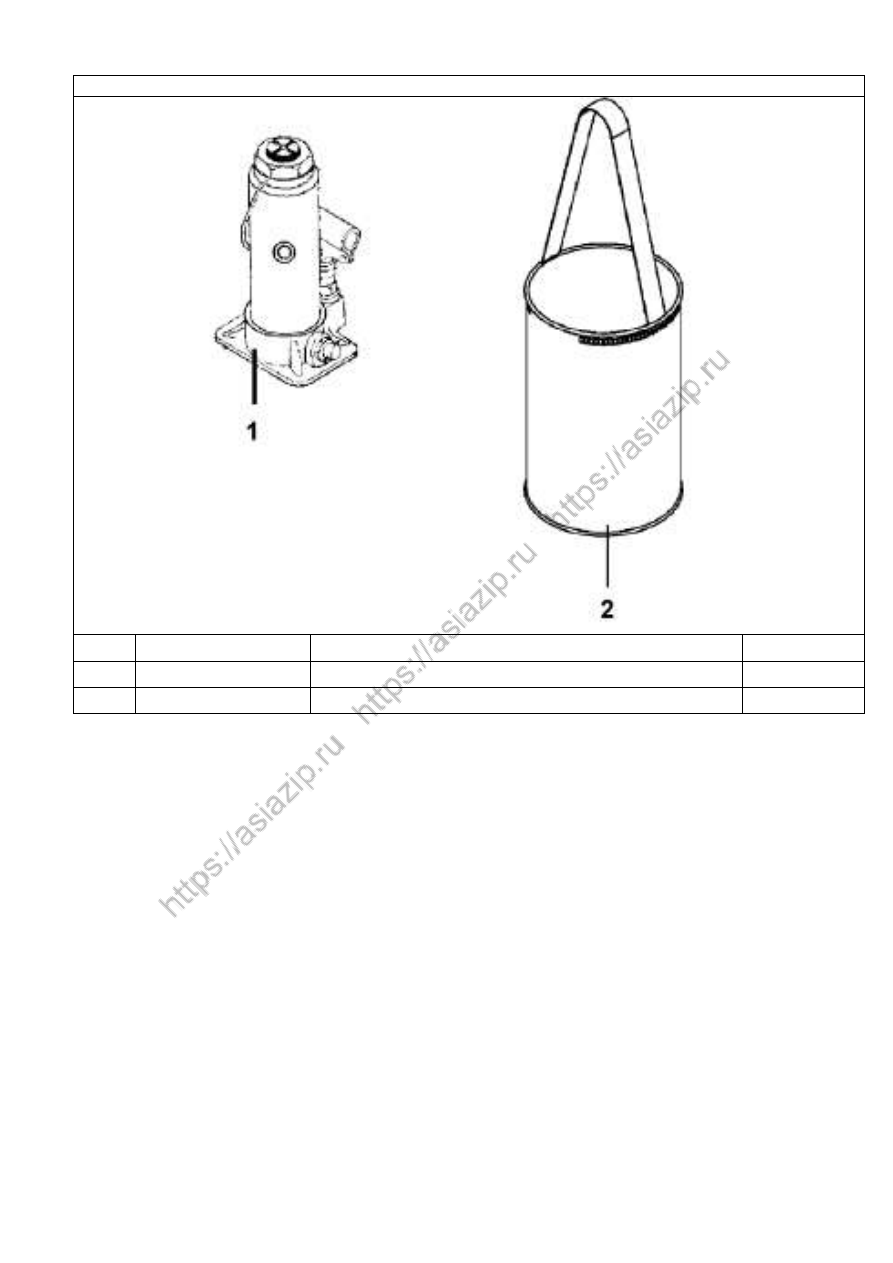

Рис.214. Домкрат



Н/п

Номер детали

Название детали

Количество

1

QY L20

20т. гидравлический домкрат

1

2

3919210 -N0500

Сумка домкрата в сборе

1





2 4 4



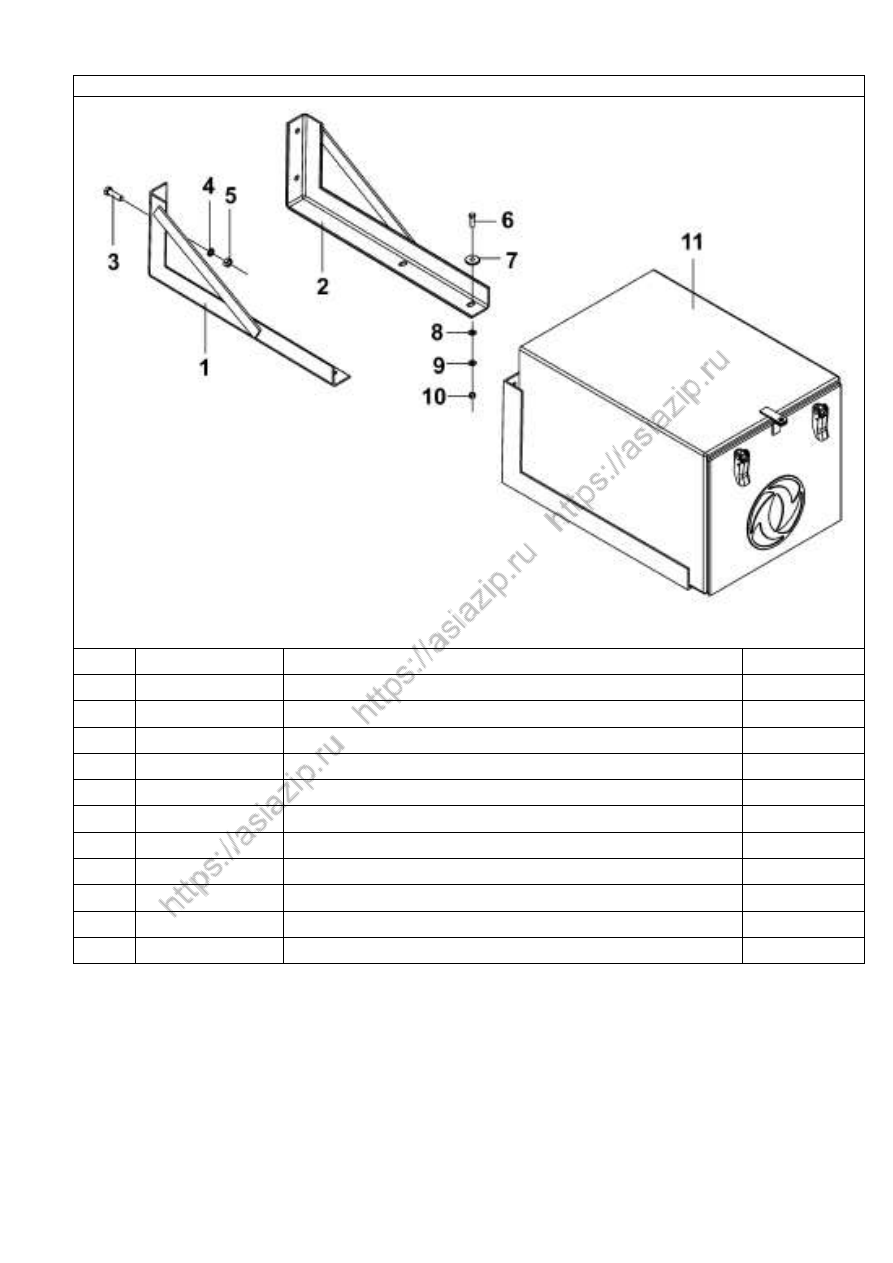

Рис.215. Инструментальный ящик



Н/п

Номер детали

Название детали

Количество

1

39ZB3 -19015

Кронштейн левый

1

2

39ZB3 -19020

Кронштейн правый

1

3

Q150B1040

Болт

4

4

Q40310

Шайба

4

5

Q340B10

Гайка

4

6

Q150B0820

Болт

4

7

Q40208

Шайба

4

8

Q40108

Шайба

4

9

Q40308

Шайба

4

10

Q340B08

Гайка

4

11

3919A -010

Инструментальный ящик

1





2 4 5



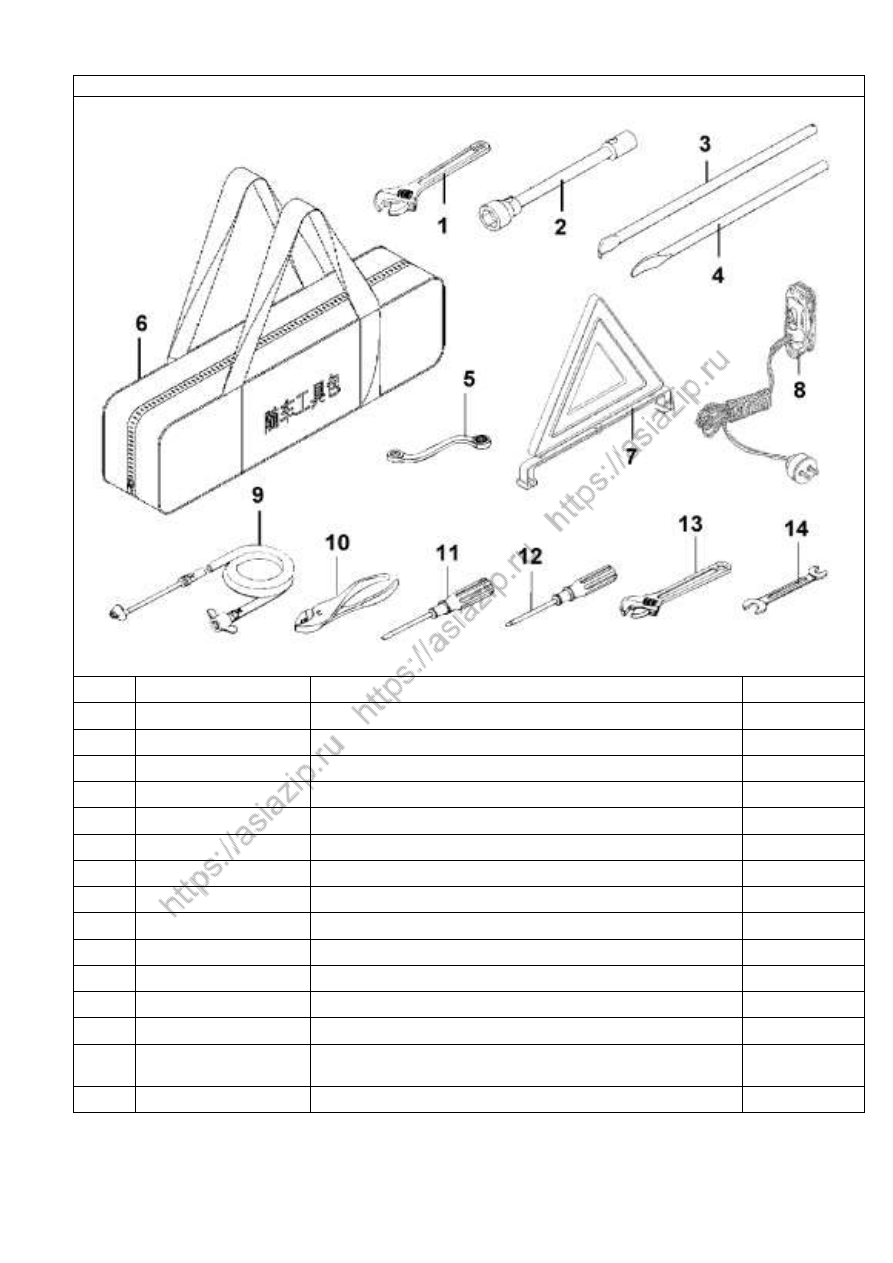

Рис.216. Сумка инструментальная



Н/п

Номер детали

Название детали

Количество



3919910 -T0500

Сумка инструментов в наборе

1

1

39C-15020

Большой разводной ключ в сборе(300× 36)

1

2

39H20A -01058-B   Торцовый  ключ для болт ов и  гае к  кол ес

1

3

3901146 -T0500

Монтажная лопатка

1

4

3901147 -T0500

Монтажная лопатка

1

5

39N-01037

Накидной гаечный ключ (13×15)

1

6

3919Z-010-A

Сумка

1

7

39B-02010

Знак аварийной остановки в сборе

1

8

3714310 -C0100

Переносная лампа в сборе

1

9

39N-0 1310-B

Шланг для накачки шин в сборе

1

10

39C-01140 -A

Пассатижи

1

11

39C-01120

Плоская отвертка

1

12

39C-01100

Крестовая отвертка в сборе

1

13

39C-15010 -A

Малый разводной гаечный ключ в сборе
(200×24)

1

14

39N-01034

Гаечный ключ (16×18)

1









2 4 6



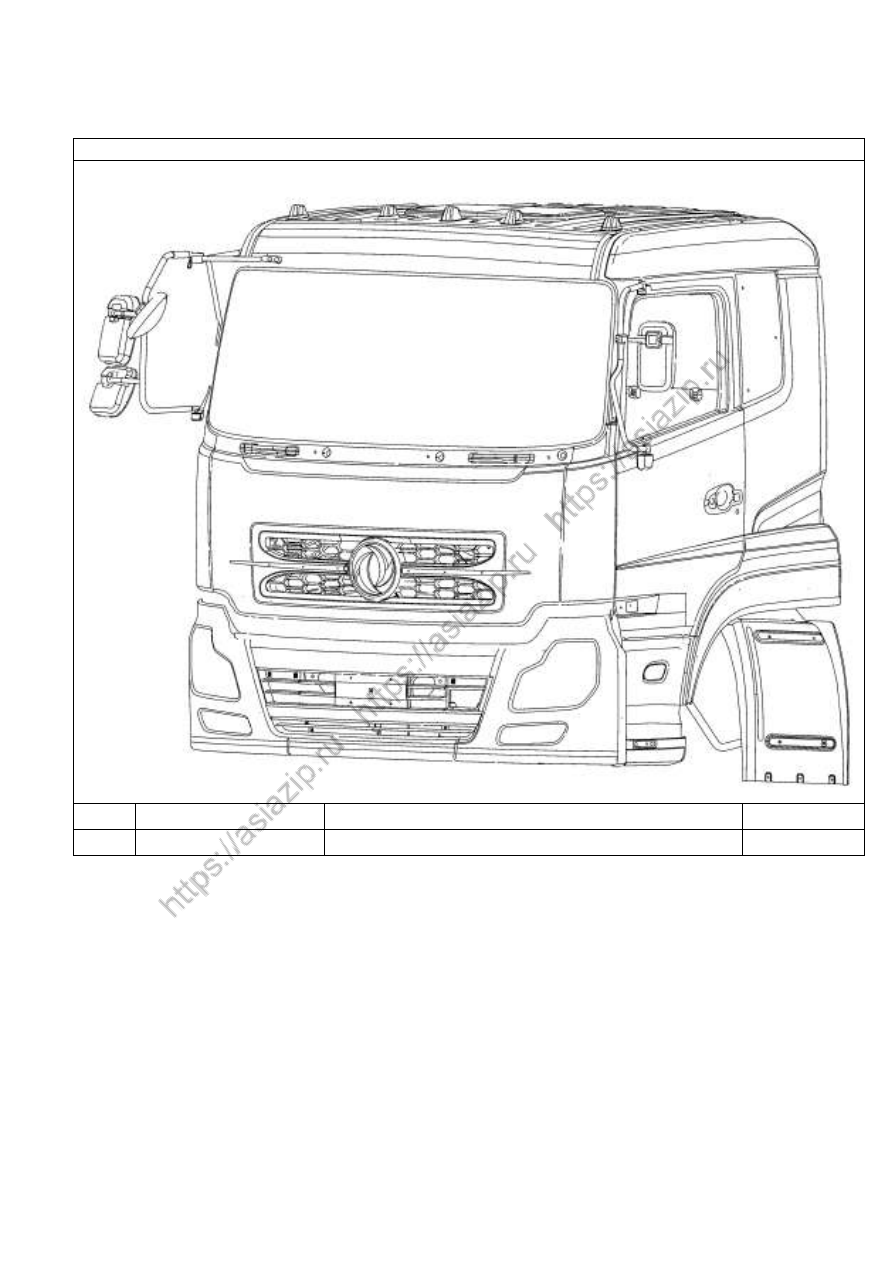

8. Кабина






Рис.217. Кабина в сборе





Н/п

Номер детали

Название детали

Количество

1

5000012 -C0110 -01    Кабина в сборе

1





2 4 7



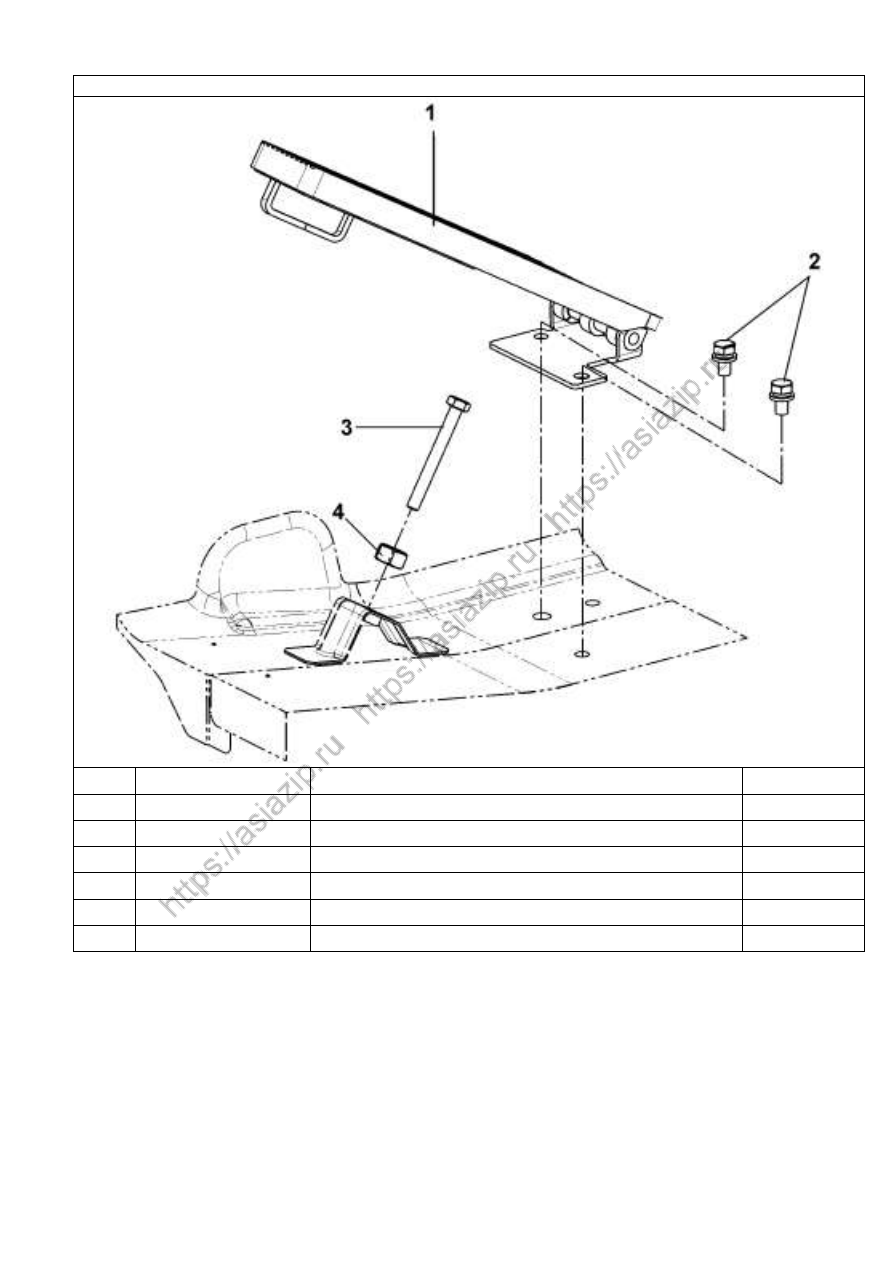

Рис.218. Педаль акселератора



Н/п

Номер детали

Название детали

Количество

1

1108010 -C0100

Педаль акселератора в сборе

1

2

Q150B0616

Болт

2



Q40106

Шайба

2



Q40306

Шайба

2

3

Q150B0655

Болт

1

4

Q340B06

Гайка

1





2 4 8



Рис.219. Привод акселератора



Н/п

Номер детали

Название детали

Количество

1

1108110 -C0100

Привод акселератора в сборе

1

2

Q150B0620

Болт

1



Q40106

Шайба

1



Q40 306

Шайба

1

3

Q340B06

Гайка

2



Q40306

Шайба

2



Q40206

Шайба

2





2 4 9



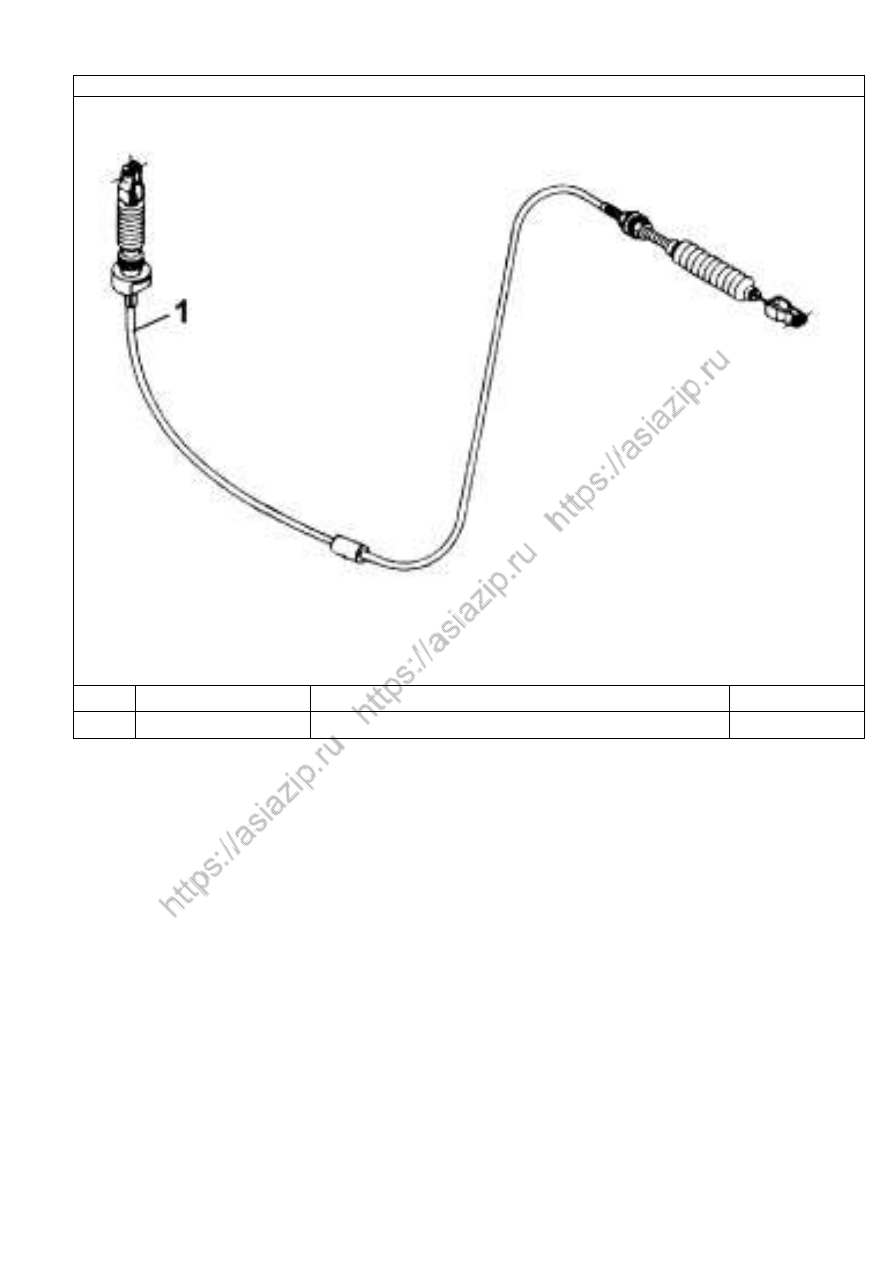

Рис.220. Трос акселератора





Н/п

Номер детали

Название детали

Количество

1

1108150 -T0500

Трос акселератора в сборе

1





2 5 0



Рис.221. Трос ручного управления акселератором



Н/п

Номер детали

Название детали

Количество

1

1108200 -C0100

Привод ручного управления
акселератором в сборе

1





2 5 1



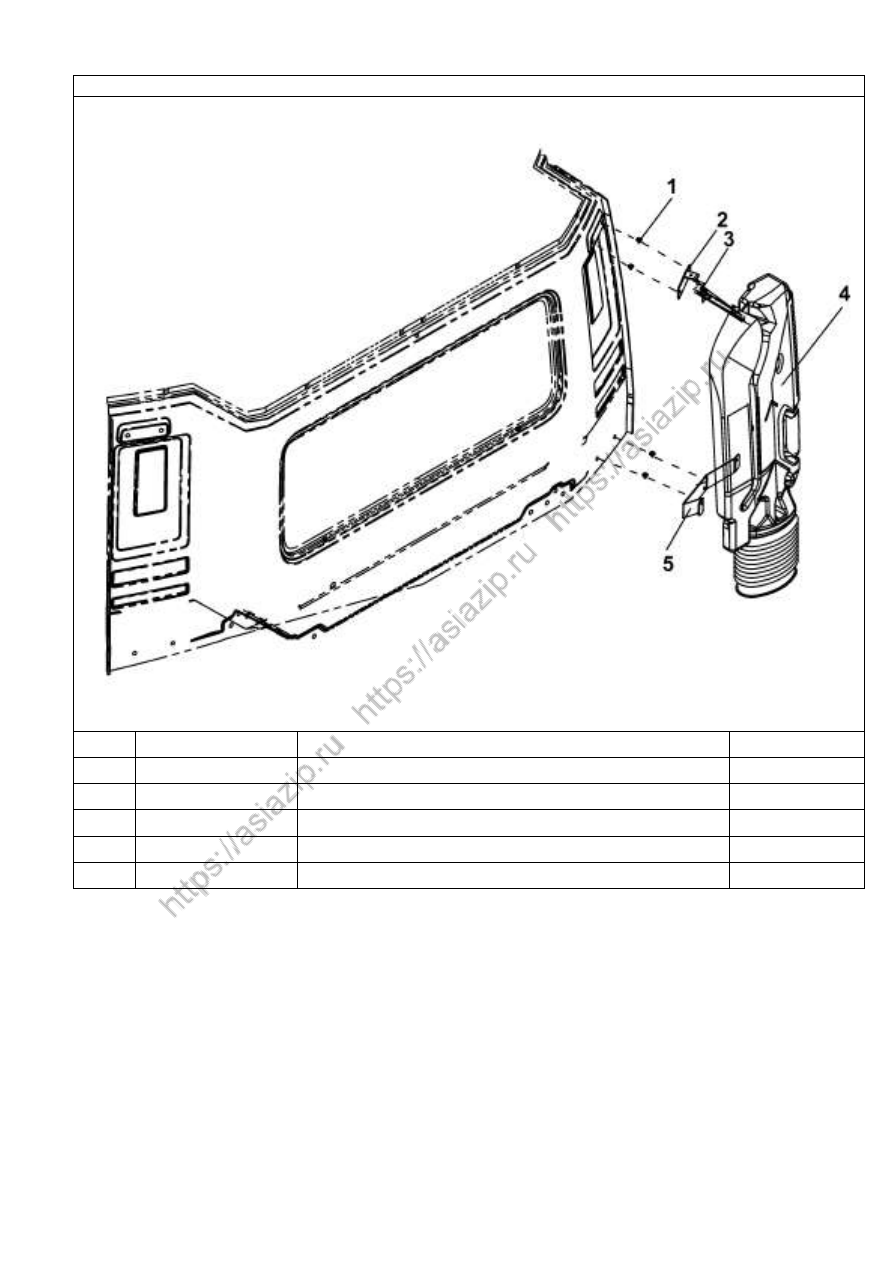

Рис.222. Крепление воздухозаборника



Н/п

Номер детали

Название детали

Количество

1

Q1840816

Болт

4

2

1109822 -C0100

Кронштейн

1

3

1109820 -C0100

Кронштейн воздуховода

1

4

1109810 -C0101

Воздуховод

1

5

1109825 -C0101

Кронштейн

1





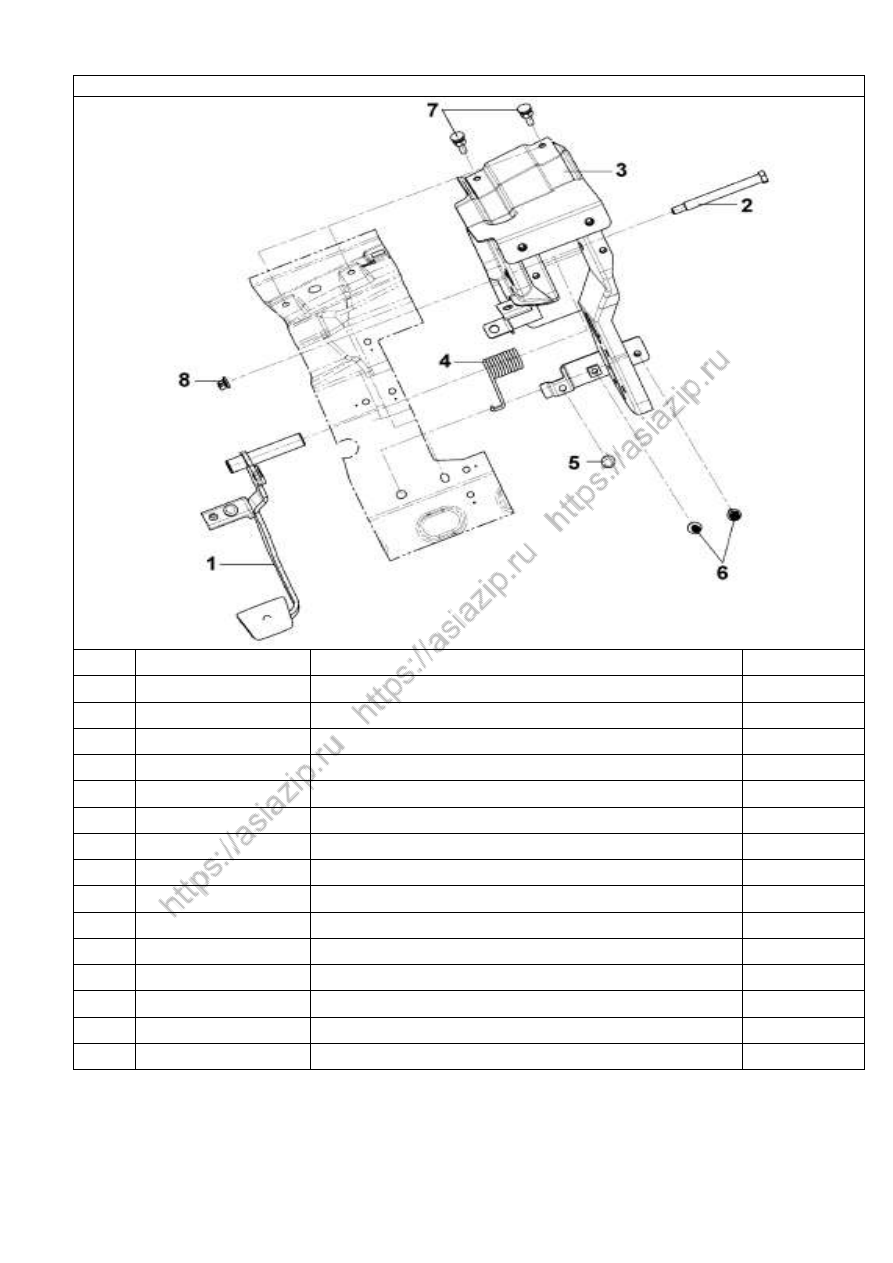

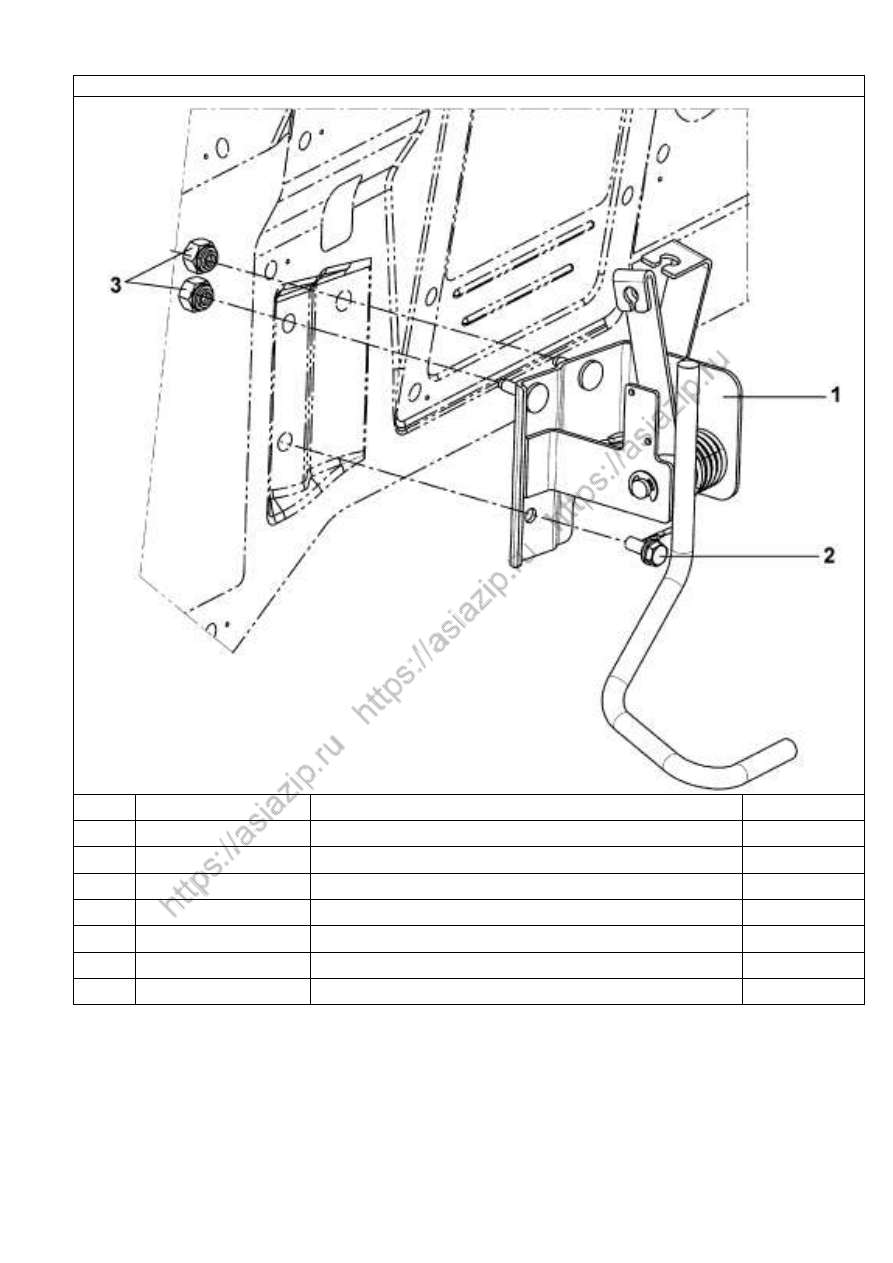

2 5 2



Рис.223. Педаль сцепления



Н/п

Номер детали

Название детали

Количество

1

1602020 -C0100

Рычаг педали сцепления в сборе

1

2

1602047 -C0100

Ось педали сцепления

1

3

1602110-C0100

Кронштейн педали в сборе

1

4

1602049 -C0100

Возвратная пружина педали сцепления

1

5

1602041 -C0100

Ограничитель

1

6

Q150B0825 -Z5

Болт

2



Q340B08

Гайка

2



Q40308

Шайба

2



Q40108

Шайба

2

7

Q340B08

Гайка

2



Q40308

Шайба

2



Q40108

Шайба

2

8

Q340B10

Гайка

1



Q40310

Шайба

1



Q40110

Шайба

1





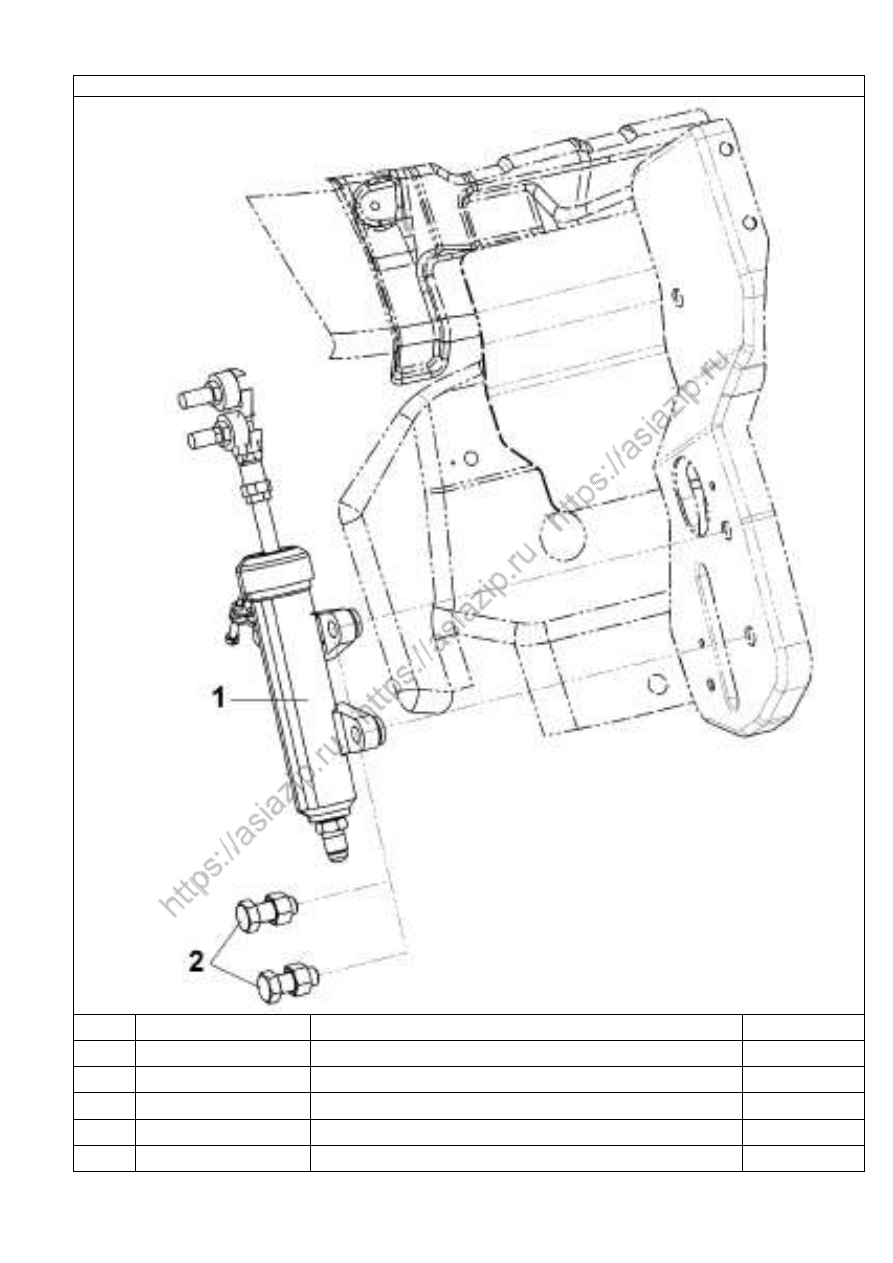

2 5 3



Рис.224. Крепление цилиндра сцепления



Н/п

Номер детали

Название детали

Количество

1

1604010 -C0100

Гидроцилиндр сцепления в сборе

1

2

Q151B1230

Болт

2



Q340B12

Гайка

2



Q40112

Шайба

2



Q40312

Шайба

2



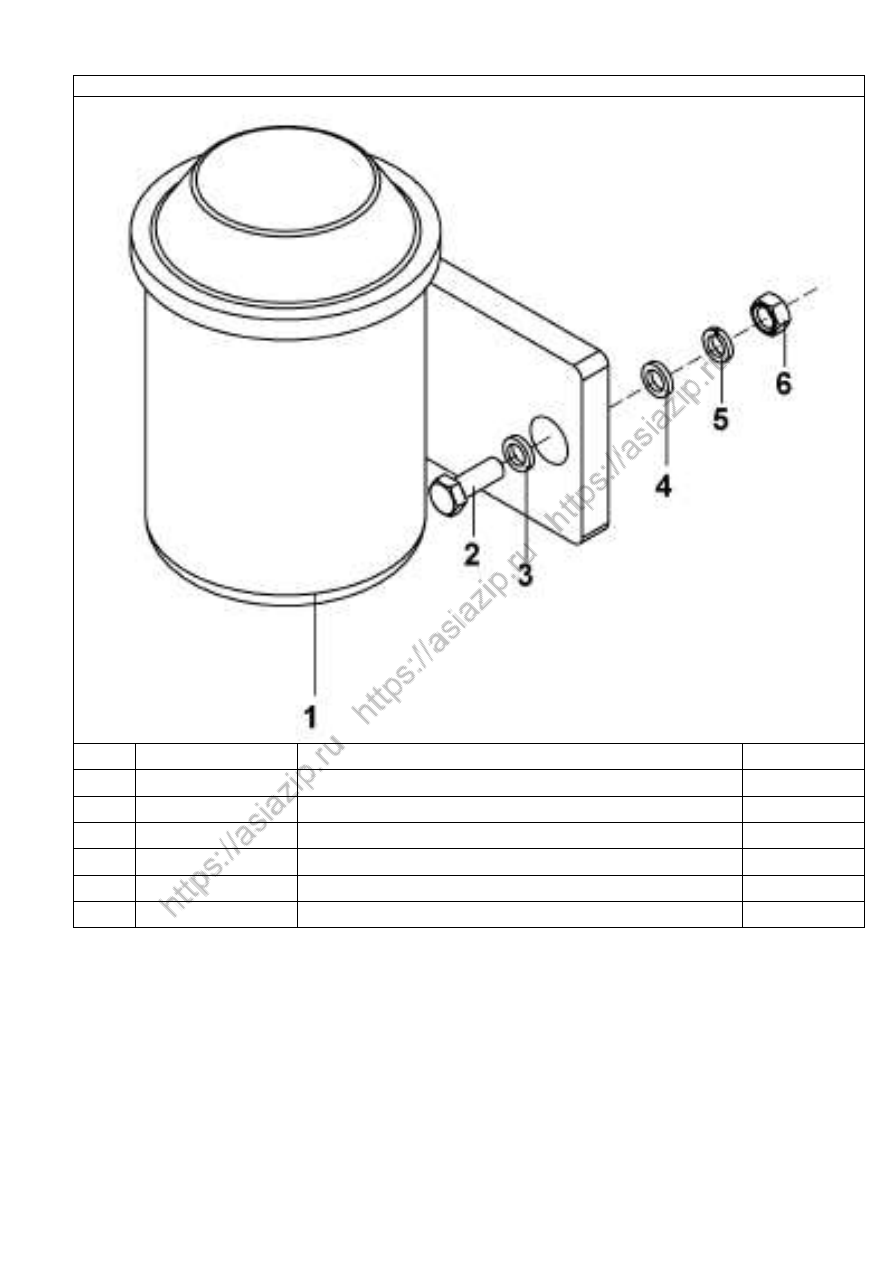

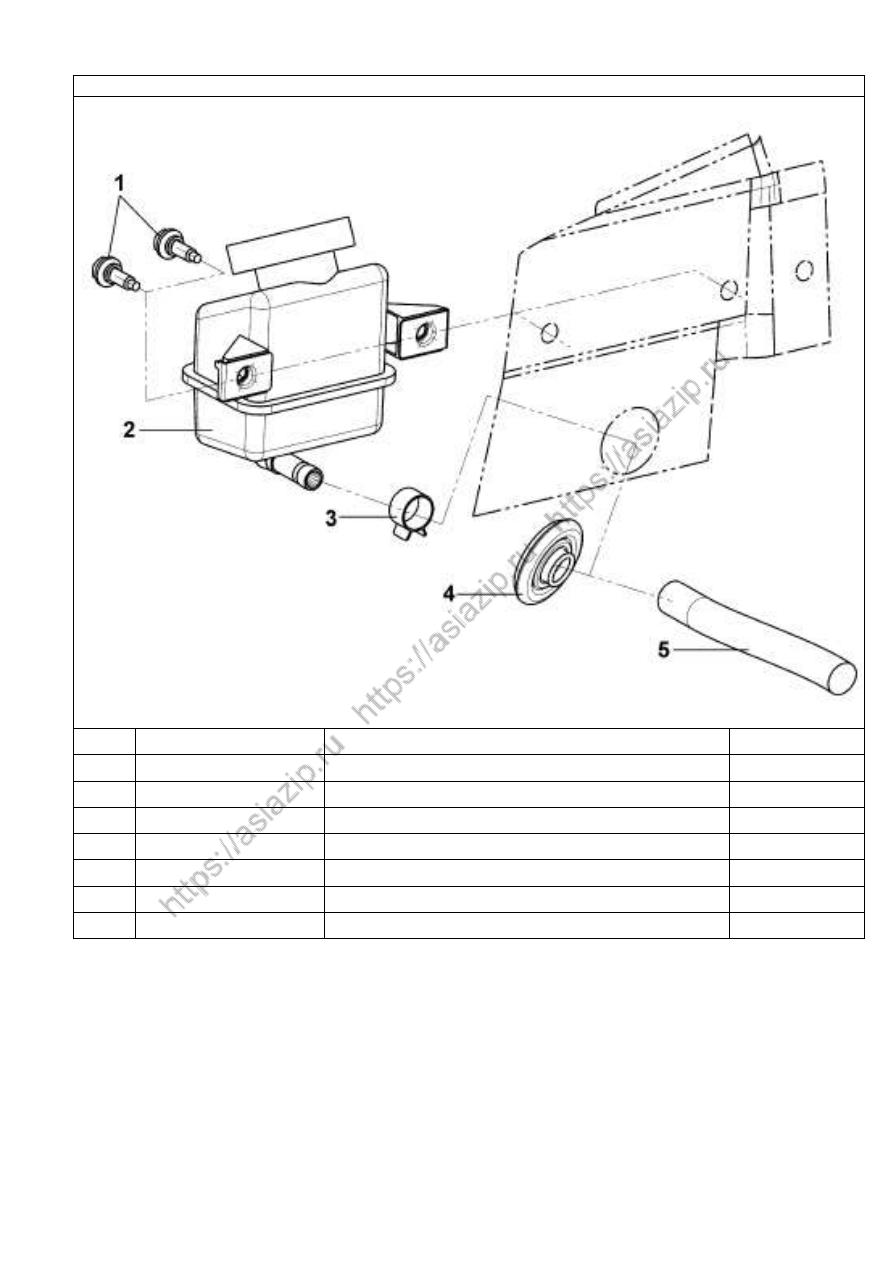

2 5 4



Рис.225. Бачок сцепления в сборе



Н/п

Номер детали

Название детали

Количество

1

Q150B0620

Болт

2



Q40106

Шайба

2



Q40306

Шайба

2

2

1606010 -C0100

Бачок сцепления в сборе

1

3

13Z0 6-11508

Хомут трубы

1

4

1606027 -C0100

Пыльник

1

5

1606026 -C0 100

Шланг бачка сцепления

1





2 5 5



Рис.226. Трубопроводы системы сцепления



Н/п

Номер детали

Название детали

Количество

1

Q150B0825

Болт

2



Q340B08

Гайка

2



Q40108

Шайба

2



Q40308

Шайба

2

2

1606036 -C0101

Кронштейн

1

3

1606030 -C0100

Трубка

1





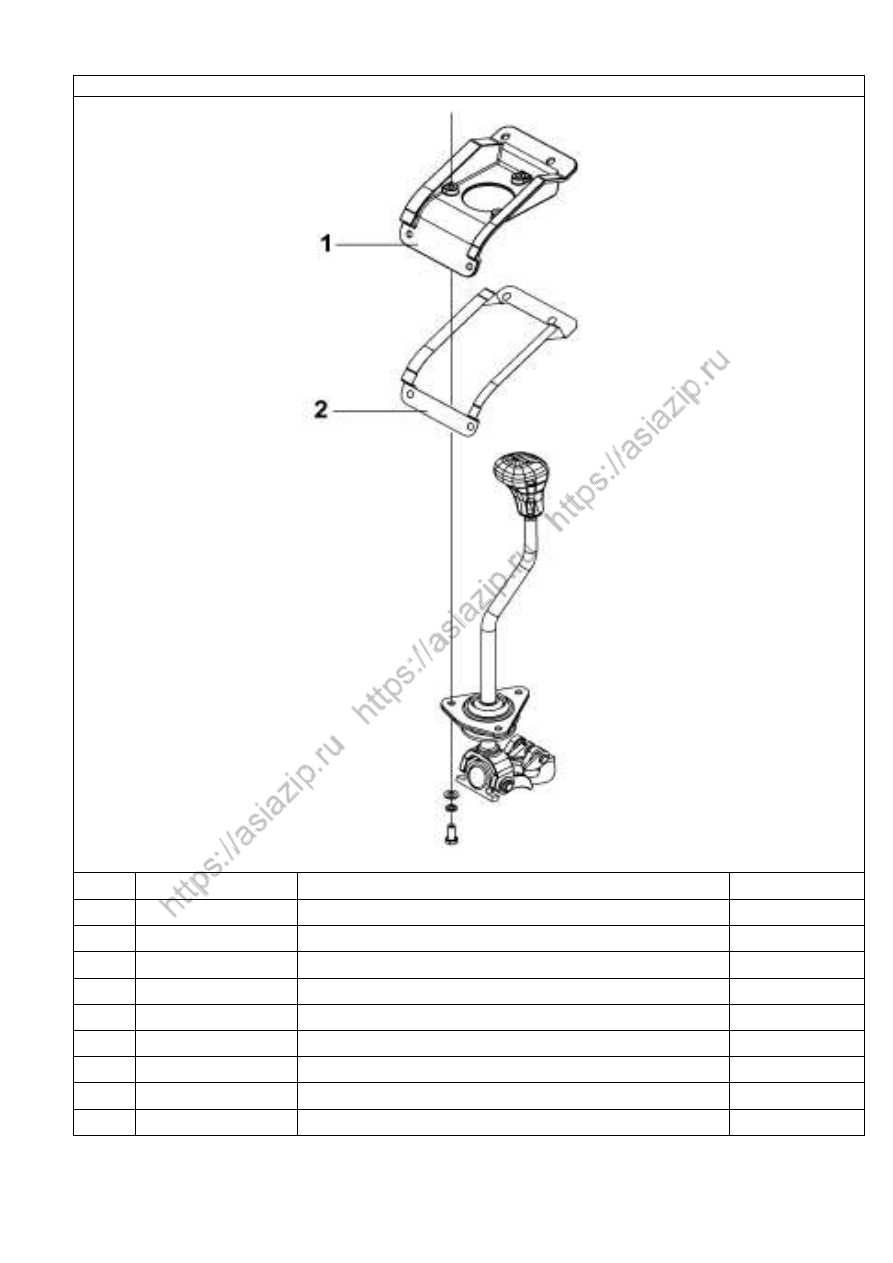

2 5 6



Рис.227. Крепление рычага переключения передач





Н/п

Номер детали

Название детали

Количество



17ZD2 A-03058

Опора рычага переключения передач в сборе

1



Q150B0825

Болт

2



Q150B1025

Болт

2



Q40108

Шайба

2



Q40110

Шайба

2



Q40308

Шайба

2



Q40310

Шайба

2

1

17ZD2A-03058

Опора рычага переключения передач

1

2

17ZD2A-03062

Прокладка

1
