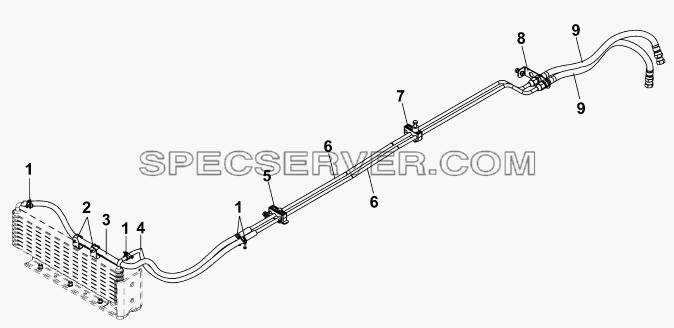

Запчасти: 1712B-T0501 Трубопровода маслоохладителя для DFL-4251A

1712B-T0501 Трубопровода маслоохладителя для DFL-4251A (список запасных частей)

№	Номер детали	Наименование запчасти
-	35N-06603	Верхний кронштейн держателя трех труб
-	35N-06605	Нижний кронштейн держателя трех труб
-	Q150B0825	Болт
-	Q150B0825	Болт
-	Q150B0842	Болт
-	Q150B0870	Болт
-	Q340B08	Гайка
-	Q340B08	Гайка
-	Q340B08	Гайка
-	Q351B16	Гайка стопорная
-	Q40108	Плоская шайба
-	Q40108	Плоская шайба
-	Q40308	Пружинная шайба
-	Q40308	Пружинная шайба
-	Q40308	Пружинная шайба
-	Q41016	Шайба
1	Q67216	Хомут
2	35ZB8A-06105	Лента
3	1712113-T0501	Шланг маслоохладителя
4	1712112-T0501	Шланг маслоохладителя
5	1712135-T0501	Держатель в сборе
6	1712120-T0501	Стальная трубка в сборе
7	35N-06603	Верхний кронштейн держателя трех труб
8	1712111-T0501	Держатель шланга
9	1712110-T0601	Шланг в сборе

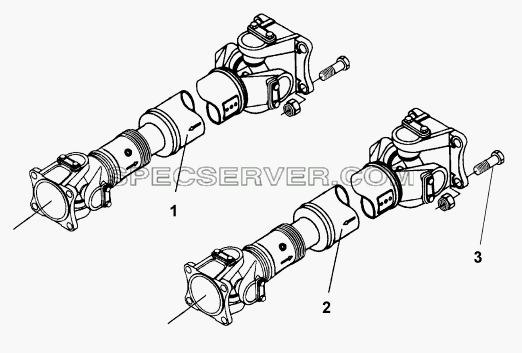

Запчасти: 2201A-T0400 Карданный вал для DFL-4251A

2201A-T0400 Карданный вал для DFL-4251A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	Q151B1455-0H1	Болт
-	Q40314	Пружинная шайба
1	2202ZB7A-010	Карданный вал с шлицевой вилкой в сборе
2	2201010-T0400	Карданный вал с шлицевой вилкой в сборе
3	Q341B14-0H1	Гайка

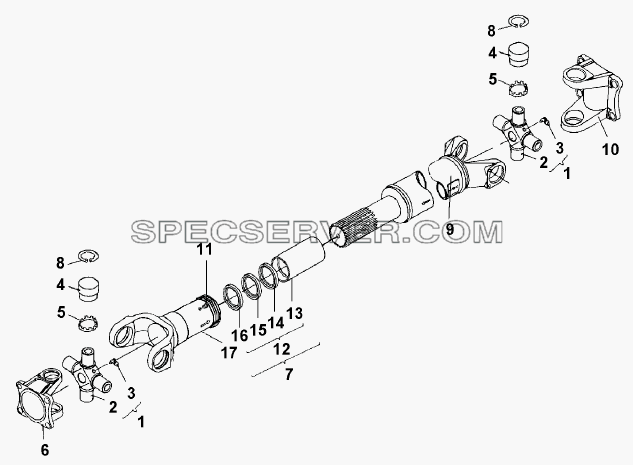

Запчасти: 2202ZB7A-010 Карданный вал с шлицевой вилкой в сборе для DFL-4251A

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	2202ZB7A-010	Карданный вал с шлицевой вилкой в сборе
1	2201Z06-030	Крестовина в сборе
2	2201Z06-031	Крестовина
3	M10x1x90	Пресс-масленка
4	2201Z06-034	Игольчатый подшипник
5	2201Z06-032	Пылезащитный чехол
6	2201Z24E-023	Фланцевая вилка
7	2201Z04-024	Шлицевая вилка с чехлом сальника в сборе
8	2201Z06-026	Стопорное кольцо
9	2201Z04-015	Карданный вал в сборе
10	2201Z24E-023	Фланцевая вилка
11	Q700B01	Пресс-маслёнка
12	2201Z04-060	Защитный чехол со сальником в сборе
13	2201Z04-011	Защитная труба карданного вала
14	2201Z06-061	Перегородка
15	2201Z06-062	Уплотнительное кольцо
16	2201Z06-063	Пылезащитное кольцо
17	2201Z04-016	Шлицевая валик-вилка

Запчасти: 2201010-T0400 Карданный вал с шлицевой вилкой в сборе для DFL-4251A

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	2201010-T0400	Карданный вал с шлицевой вилкой в сборе
-	2201018-T0400	Труба вала
-	2201ZB6-022	Вилка кардана
-	2201ZB6-050	Втулка шлица в сборе
-	2201ZB6-053	Заглушка шлицевой вилки
-	Q151B1455-0H1	Болт
-	Q341B14-0H1	Гайка
-	Q40314	Пружинная шайба
1	2201ZB6-025	Вилка шлицевого валика кардана в сборе
2	2201ZB6-030	Крестовина кардана в сборе
3	2201ZB6-031	Крестовый вал
4	Q701B90	Пресс-масленка
5	806806	Игольчатый подшипник в сборе
6	2201ZB6-023	Фланцевая вилка
7	2201ZB6-016	Вилка валика шлица
8	2201ZB6-026	Пружинящее бортокольцо
9	2201045-T0400	Карданный вал с фланцевой вилкой в сборе
10	2201ZB6-035	Кардан с фланцевой вилкой в сборе
11	Q700B01	Пресс-маслёнка
12	2201ZB6-060	Защитный кожух со сальником в сборе
13	2201ZB6-011	Труба защитного чехла
14	2201ZB6-061	Разделенное кольцо
15	2201ZB6-062	Сальник

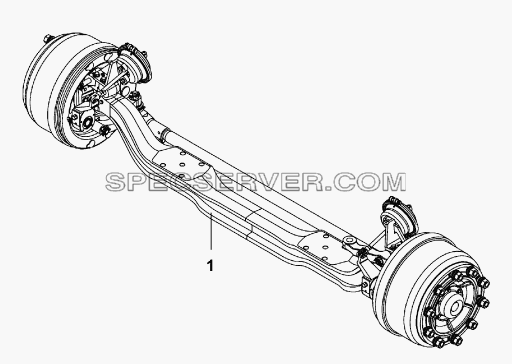

Запчасти: 3000010-T0500 Передний мост в сборе для DFL-4251A

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3000010-T0500	Передний мост в сборе

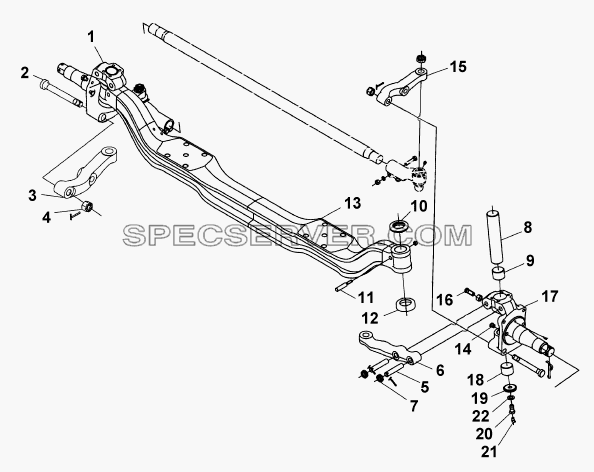

3001A3-ZB6 Компоновка переднего моста для DFL-4251A (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	Q340B10	Гайка
-	Q341B16	Гайка
-	Q40110	Шайба
-	Q40310	Пружинная шайба
-	Q500B0440	Шплинт
-	Q500B0440	Шплинт
1	30ZB1-01016	Правая поворотная цапфа
1	30ZB1-01018	Правая поворотная цапфа
2	30ZB1-01043	Болт
3	30Z01-01042	Поворотный рычаг (правый)
4	30N-01045	Гайка корончатая
5	30N-01048	Шпилька
6	30ZB6-01044	Рычаг рулевой тяги
7	30N-01049	Гайка с прорезью
8	30Z01-01021	Шкворень
9	30Z01-01019	Верхняя втулка
10	30Z01-01022-01029,01052-01054	Регулировочная втулка поворотного шарнира
11	30J01031	Клиновой стопорный штифт
12	30Z01-01035	Упорный подшипник в сборе
13	30ZB1-01011	Передний мост
14	30N-01033	Пробка
15	30Z01-01041	Нижний рычаг левого поворотного кулака
16	30N-01032	Винт ограничения поворота
17	30ZB1-01015	Левый поворотный шарнир в сборе
17	30ZB1-01017	Левый поворотный шарнир
18	30Z01-01020	Втулка
19	30Z01-01037	Сальник
20	30N-01039	Болт
21	Q701B70	Пресс-маслёнка
22	Q40116	Плоская шайба
