130

Техническая характеристика


Система

 электрооборудования

С напряжением 24 В, «минусовой» провод соединен с «массой».

Основные приборы и их характеристики
Аккумуляторная батарея

12 В, 165A· ч (2 штуки)

Генератор

28 В, 80 A

Стартер

24 В, 7,5 кВт


Измерительные приборы - спидометр, тахометр, одометр, вольтметр, указатель температуры
охлаждающей  жидкости,  указатель  уровня  топлива,  указатель  давления  масла,  указатель
уровня масла, указатель давления воздуха в пневмосистеме.
Приборы  системы  освещения  –  передние  фонари,  задние  фонари,  габаритные  фонари,
сервисная лампочка, лампы внутреннего освещения кабины.
Световые приборы системы сигнализации: указатели поворота, фара ближнего света, лампа
включения  межколесного  дифференциала,  лампа  включения  межосевого  дифференциала,
стоп-сигнал,  лампа  контроля  заряда  аккумуляторов,  лампа  низкого  давления  масла,  фара-
прожектор  дальнего  света,  лампа  включения  моторного  тормоза,  задний  противотуманный
фонарь,  контрольная  лампа  включения  подогревателя  и  осушителя  воздуха,  лампа
предпускового  подогрева,  лампа  ремней  безопасности,  лампа  контроля  незакрытой  двери,
лампа  включения  высшего  диапазона  передач  в  КП,  лампа  засорения  воздушного  фильтра,
лампа  падения  уровня  охлаждающей  жидкости,  лампа  недостаточного  давления  воздуха  в
тормозной системе, фонарь заднего хода, зуммер, электрический и пневматический звуковые
сигналы, и т.д.
Выключатели – выключатель «массы», комбинированный переключатель, и т.д.


Кабина



С плоской крышей, откидывающаяся, с гидравлической системой откидывания. В передней
части кабины установлено сиденье водителя, среднее сиденье (опция) и сиденье пассажира.
Сиденье  водителя  подрессоренное,  с  регулируемым  углом  наклона  спинки.  Также
регулируется и угол наклона спинки сиденья пассажира. В задней части кабины установлено
спальное  место.  В  кабине  имеется  термоизолирующий  коврик,  ящики  для  мелких  вещей,
прикуриватель,  радиоприемник,  внутреннее  зеркало  заднего  вида,  противосолнечный
козырек  и  карниз  для  шторы.  Обе  двери  снабжены  замками,  стекла  дверей  кабины  могут
опускаться и подниматься. Имеется откидная облицовка радиатора и буфер. Ветровое стекло
кабины  имеет  стеклоочиститель  и  омыватель  с  электроприводом,  зеркала  заднего  вида  и
нижнего обзора, установленные на дверях кабины снаружи.




Обогреватель

 и кондиционер

В  кабине  установлена  система  кондиционирования  воздуха  двойного  назначения,  которая
служит для охлаждения и нагревания воздуха.
Система  кондиционирования  воздуха  –  экологически  чистая,  при  ее  работе  не  происходит
выделение фреона. В ней используется охлаждающая жидкость марки R134a.


Комплект

 инструмента водителя

В каждый автомобиль вложен комплект водительского инструмента.



131

Техническая характеристика

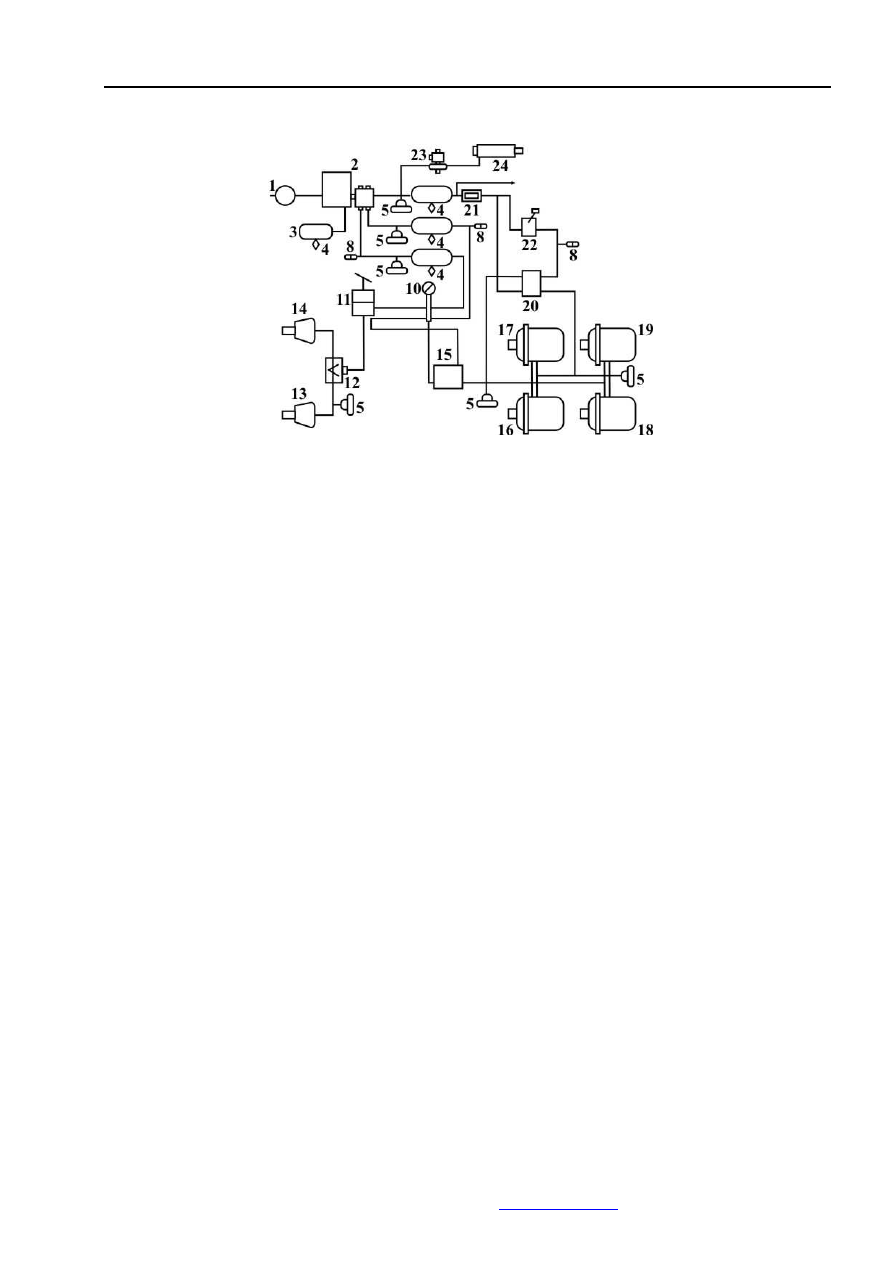

Схема

 тормозной системы


















1.  Двухцилиндровый воздушный компрессор
2.  Блок подготовки воздуха (APU)
3.  Баллон регенерации воздуха
4.  Сливной клапан
5.  Клапан накачки воздуха
6.  Дополнительный воздушный баллон
7.  Воздушный баллон переднего контура
8.  Сигнализатор аварийного падения давления воздуха
9.  Воздушный баллон заднего контура
10.  Двухстрелочный манометр
11.  Последовательный двухсекционный тормозной кран
12.  Ускорительный клапан
13.  Передняя левая тормозная камера
14.  Передняя правая тормозная камера
15.  Регулятор тормозных сил
16.  Средняя левая камера стояночного тормоза / рабочего тормоза
17.  Средняя правая камера стояночного тормоза / рабочего тормоза
18.  Задняя левая камера стояночного тормоза / рабочего тормоза
19.  Задняя правая камера стояночного тормоза / рабочего тормоза
20.  Дифференциальный клапан
21.  Обратный клапан
22.  Ручной кран стояночного тормоза
23.  Электромагнитный клапан моторного тормоза
24.  Пневмоцилиндр моторного тормоза


Электрическая

 принципиальная схема


К  данному  Руководству  прилагается  универсальная  принципиальная  электрическая  схема.
При её использовании обращайте внимание на особенности конкретного автомобиля.



132

Техническая характеристика

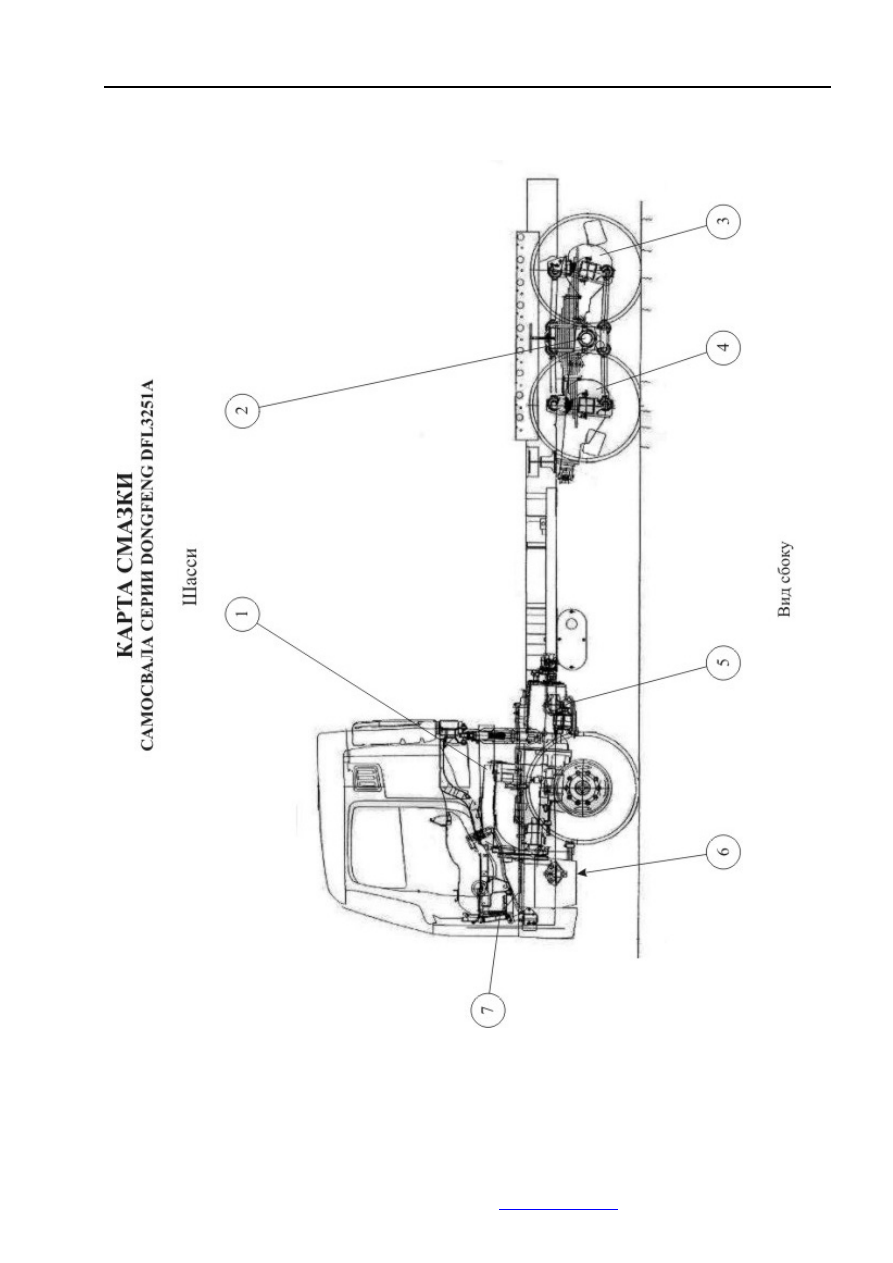

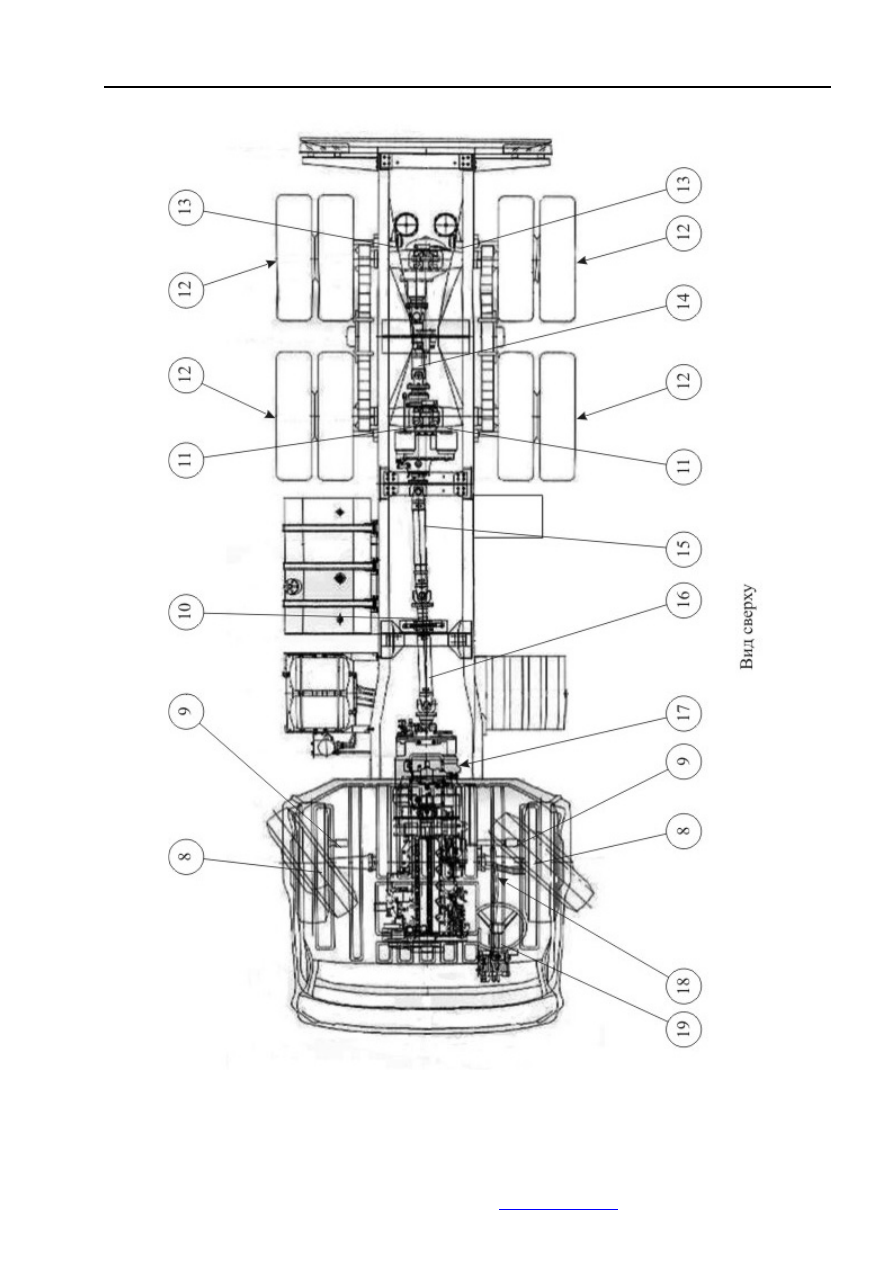

Карта

 смазки автомобиля







133

Техническая характеристика
