Конструктивные особенности и правила эксплуатации



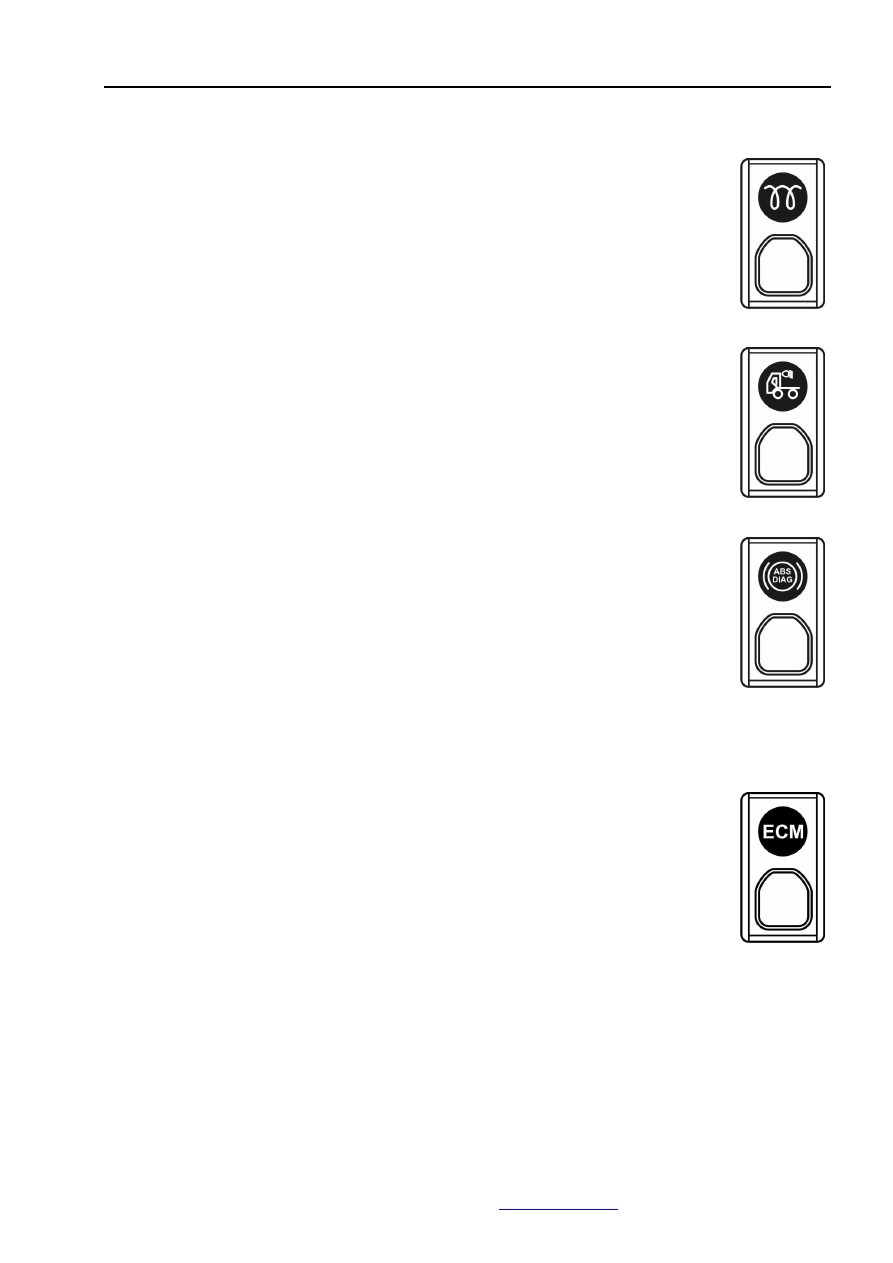

Выключатель подогрева воздуха во впускном коллекторе

При  нажатии  на  данный  выключатель  включается  подогрев  воздуха  во

впускном коллекторе двигателя.






Выключатель фонаря заднего света (при наличии)
При  нажатии  на  данный  выключатель  происходит  включение  фонаря  заднего
света.  Фонарь  находится  на  задней  поперечине  рамы  за  надрамником
самосвальной  платформы  и  служит  для  освещения  пространства  сзади
автомобиля.
Во  время  движения  автомобиля  по  дороге  фонарь  заднего  света  должен  быть
выключен.



Переключатель диагностики системы АБС
Постоянное  включение  контрольной  лампы  неисправности  системы  АБС
указывает  на  выход  АБС  из  строя.  В  этом  случае  нажимайте  переключатель
диагностики  системы  АБС  в  течение  1-3  сек.  При  этом  контрольная  лампа
неисправности  системы  АБС  укажет  код  неисправности  прерывающимся
световым  сигналом.  Число  вспышек  определяет  код  неисправности,  по
которому можно определить соответствующую неисправность.
Если не удается определить и устранить неисправность, свяжитесь с сервисным
центром  (станцией  технического  обслуживания),  авторизованным  Компанией
коммерческих автомобилей и компанией  «DONGFENG MOTOR CO. LTD.».


Переключатель диагностики двигателя и его систем.
Постоянное  включение  или  мигание  контрольной  лампы  неисправности
двигателя и его систем указывает на неисправность двигателя или его систем. В
этом  случае  нажмите  переключатель  диагностики  ЕСМ  и  удерживайте  его  до
указания  кода  неисправности.  Число  вспышек  контрольной  лампы  определяет
код  неисправности,  по  которому  можно  определить  соответствующую
неисправность.  Если  не  удается  определить  и  устранить  неисправность,
свяжитесь  с  сервисным  центром  (станцией  технического  обслуживания),
авторизованным  Компанией  коммерческих  автомобилей  и  компанией
«DONGFENG MOTOR CO. LTD.».






39

Конструктивные особенности и правила эксплуатации


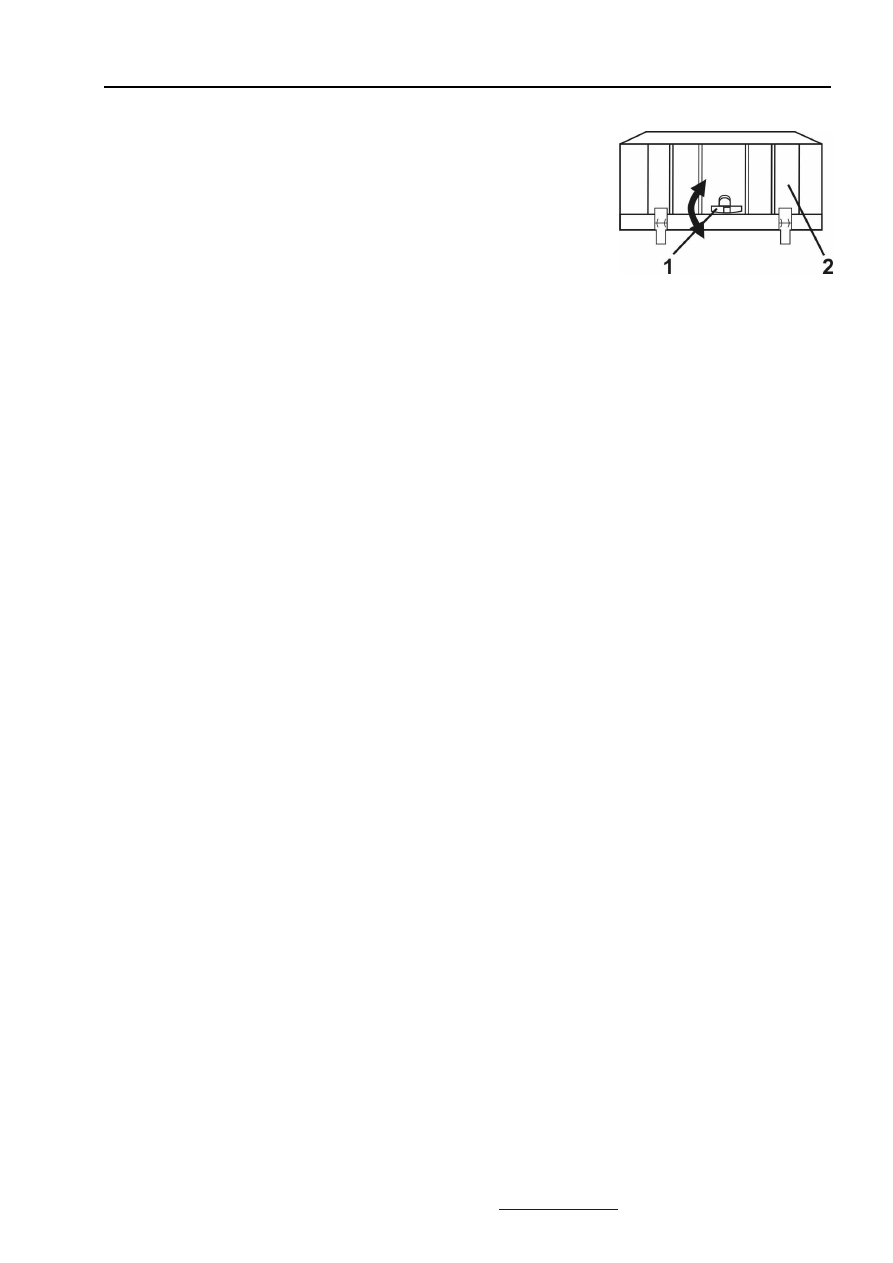

Выключатель «массы»
Поворачивайте  данный  выключатель  для  включения  или
выключения  бортовой  сети  всего  автомобиля.  Горизонтальное
положение  –  «выключено».  Вертикальное  положение  –
«включено».
При  ремонте  или  техническом  обслуживании  системы
электрооборудования  выключайте  бортовую  сеть  с  помощью
выключателя «массы».





1.



Выключатель «массы»

2.



Крышка аккумуляторной батареи





40

Конструктивные особенности и правила эксплуатации



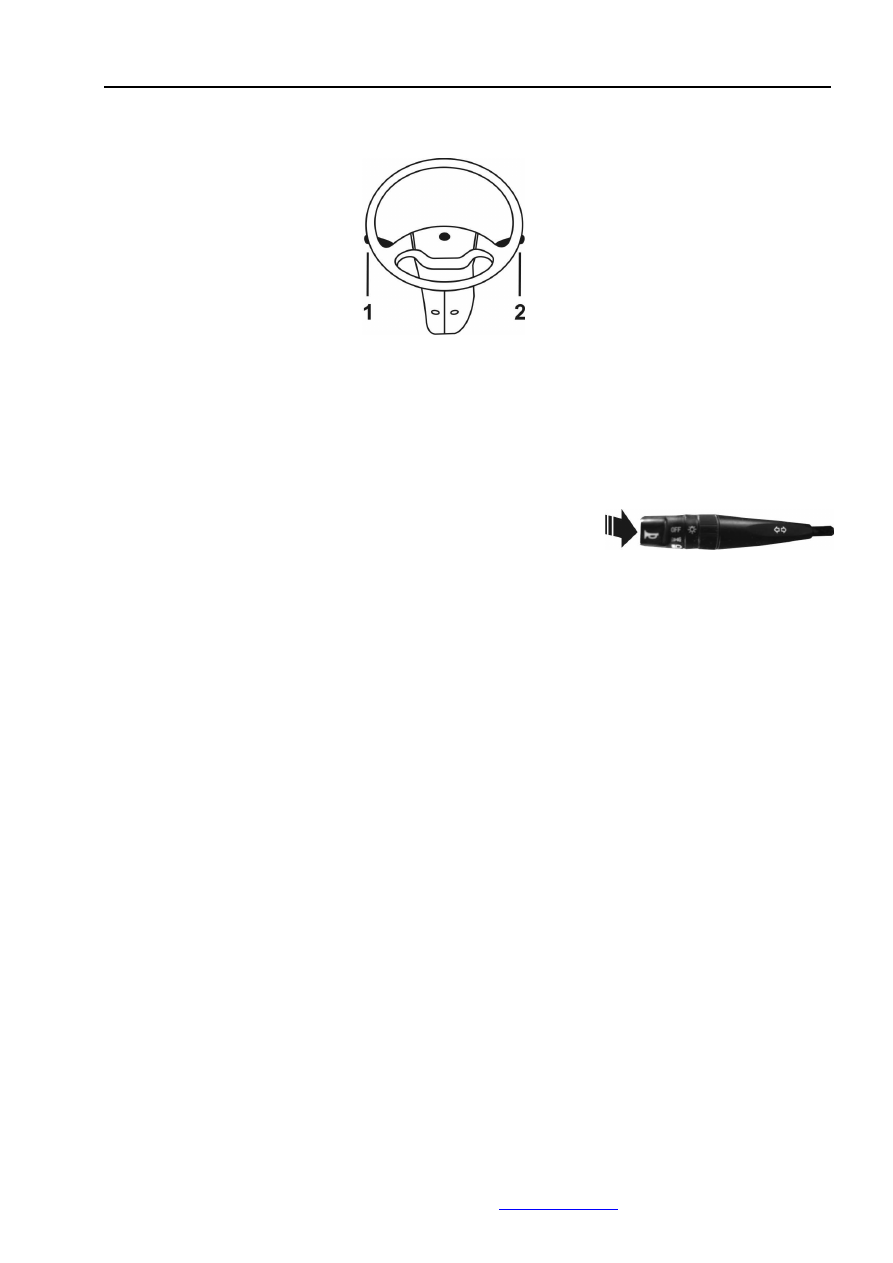

Подрулевые

 переключатели















1. Комбинированный переключатель звукового сигнала и света
2.  Комбинированный  переключатель  моторного  тормоза,  стеклоочистителя  и  омывателя
ветрового стекла



Кнопка звукового сигнала
При  нажатии  кнопки,  расположенной  на  торце  рычага
переключателя, включается звуковой сигнал.
































41

Конструктивные особенности и правила эксплуатации



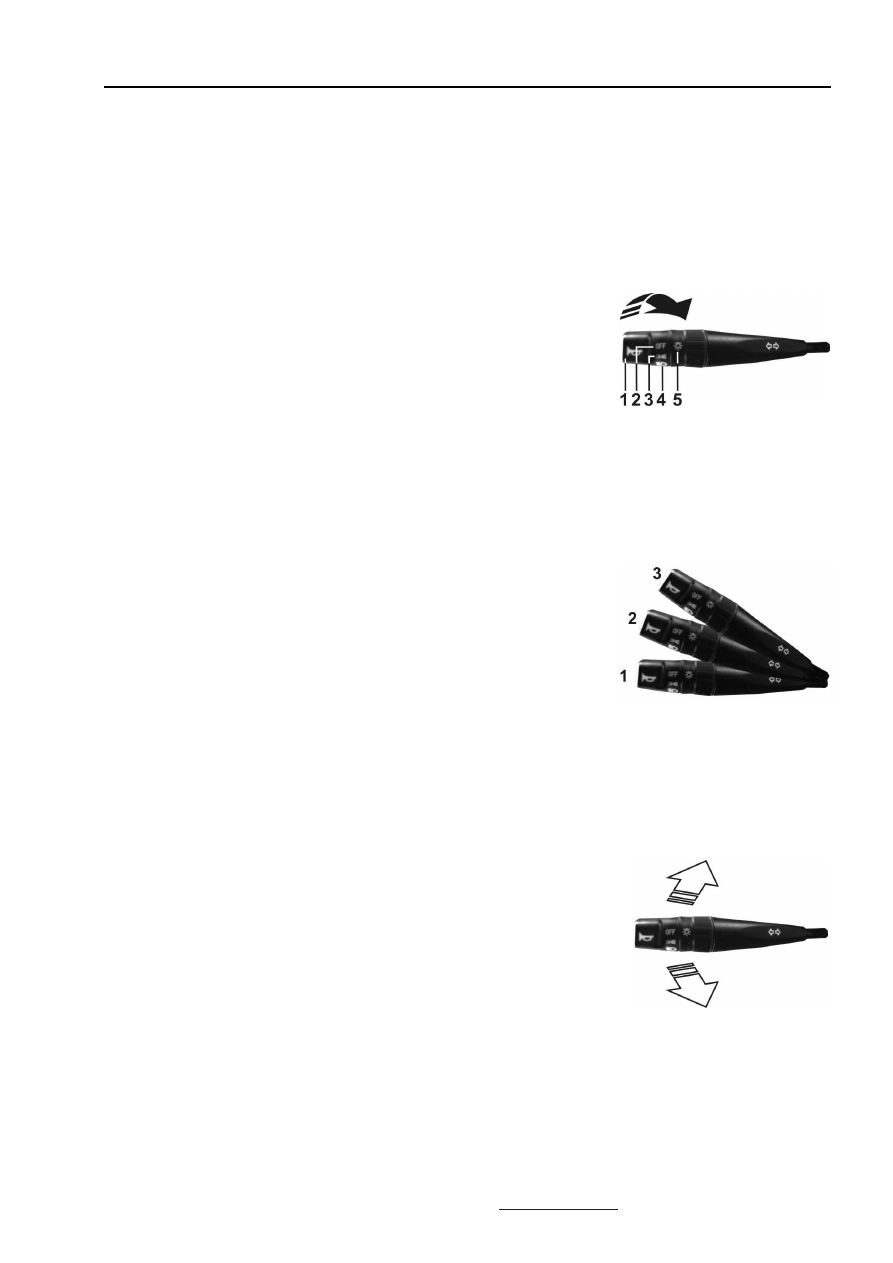

Комбинированный переключатель света фар
Данный  переключатель



представляет  собой  комбинацию  выключателей  передних  фар,

режима  «полного  света»,  передних  габаритных  фонарей,  задних  габаритных  фонарей,
боковых  габаритных  фонарей,  подсветки  приборов,  подсветки  номерного  знака,  указателей
обгона и поворота.





Переключатель света фар
Поворачивайте  кольцевой  переключатель  света  на  рукоятке
комбинированного  переключателя  и  включайте  следующие
световые приборы отдельно:
- при совмещении знака «свет» со знаком «габаритные фонари»
загораются:  передние,  задние,  боковые  габаритные  фонари,
подсветка номерного знака и подсветка приборов;
-  при  совмещении  знака  «свет»  со  знаком  «фары»  и  установке
рычага  переключателя  в  среднее  по  высоте  положение
включается ближний свет фар;
-  при  совмещении  знака  «свет»  со  знаком  «фары»  и  установке
рычага  переключателя  в  нижнее  по  высоте  положение
включаются  ближний  и  дальний  свет  фар  (режим  «полного
света»);
- при совмещении знака «свет» с любым из знаков: «габаритные
фонари»  или  «фары»  —  и  установке  рычага  переключателя  в
верхнее  по  высоте  положение  включаются  ближний  и  дальний
свет  фар  (режим  «полного  света»);  после  того,  как  рычаг
переключателя будет отпущен, он автоматически возвращается
в первоначальное положение.

При  включении  ближнего  или  ближнего  и  дальнего  света  фар
включаются  также  и  габаритные  фонари,  подсветка  номерного
знака и подсветка приборов.



Указатель поворота
При  перемещении  рычага  переключателя  вперед  включаются
передний  правый,  боковой  правый  и  задний  правый  указатели
поворота.  При  перемещении  рычага  переключателя  назад
включаются  передний  левый,  боковой  левый  и  задний  левый
указатели поворота.





1.  Кольцевой  переключатель
света
2. Знак «выключить»
3. Знак «габаритные фонари»
4. Знак «фары»
5. Знак «свет»



1. Режим «полный свет»
2. Режим «ближний свет»
3. Режим «дальний свет»
