Dongfeng шасси серии DFL3251AW1. Руководство - часть 16

Конструкция и операция

55

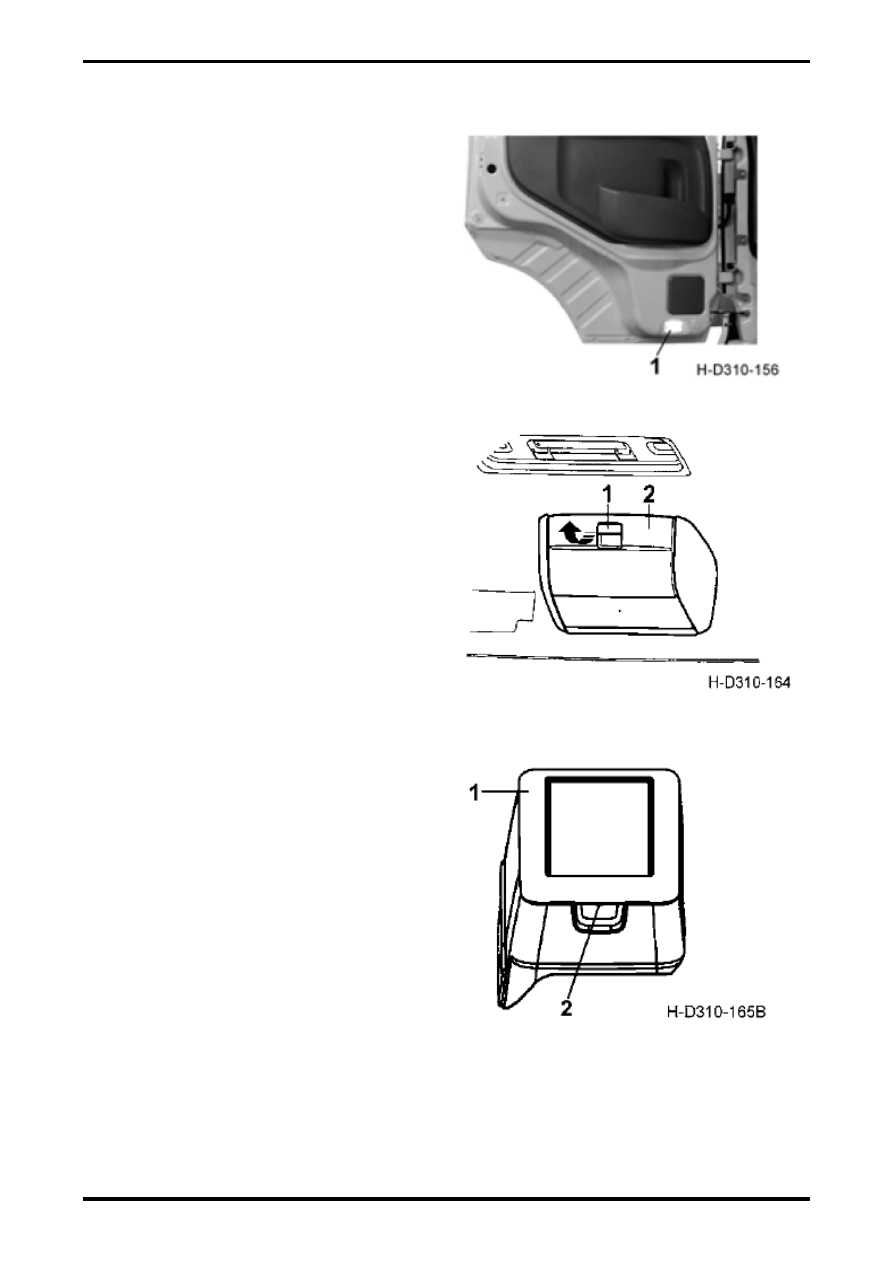

Лампа освещения подножки

Установка  лампа освещения подножки  зависит
от конфигурации продукции конкретной модели
автомобиля.

Данная  лампа  установлена  во  внутренней
стороне двери и предназначена для освещения
подножки. Горение и погашение левой и правой
ламп  освещения  подножки  контролируется
левым  и  правым  выключателями  двери
соответственно.

При

открытой

двери

загорается соответствующая лампа освещения
подножки.  При  закрытой  двери  гаснет
соответствующая лампа освещения подножки.



1.

Лампа освещения подножки

Вещевой ящик

Сравните

конкретную

конфигурацию

закупленной продукции.

Вещевой  ящик  крышки  (пригодна  для
кабины с плоской крышей)

Вещевой ящик крышки служит для сохранения
руководства  по  эксплуатации  автомобиля,
карты  дорог,  перчаток  и  других  мелких
предметов.

Открытие  вещевого  ящика:  потянуть  ручку
вещевого  ящика  в  направлении  стрелки,
вращать  вниз  крышку  ящика  до  захвата
конечного  поддерживающего  стержня,  как
показано на рисунке



1.

Ручка вещевого

ящика

2.

Крышка вещевого

ящика



Вещевой ящик на полу

Серединный  вещевой  ящик  на  стороне
пассажира  (применен  без  серединного
сидения)

Данный  ящик  находится  сбоку  сидения
пассажира  и  служит  для  сохранения  ручных
инструментов, мелких предметов и т.д.

Открытие: приподнимать вверх замок вещевого
ящика, открыть назад крышку ящика до захвата
конечного поддерживающего стержня

Закрытие:  чтобы  закрыть,  придавить  вниз
крышку вещевого ящика.



1.

Серединный

вещевой ящик

2.

Замок вещевого

ящика



Конструкция и операция



56





Вещевой  ящик  для  водителей  (сквозного
типа)

Данный  ящик  служит  для  хранения  стакана,
мобильного  телефона  и  ручных  мелких
предметов.

1.

Вещевой ящик для

водителей

2.

Розетка рабочей

лампы



Розетка рабочей лампы

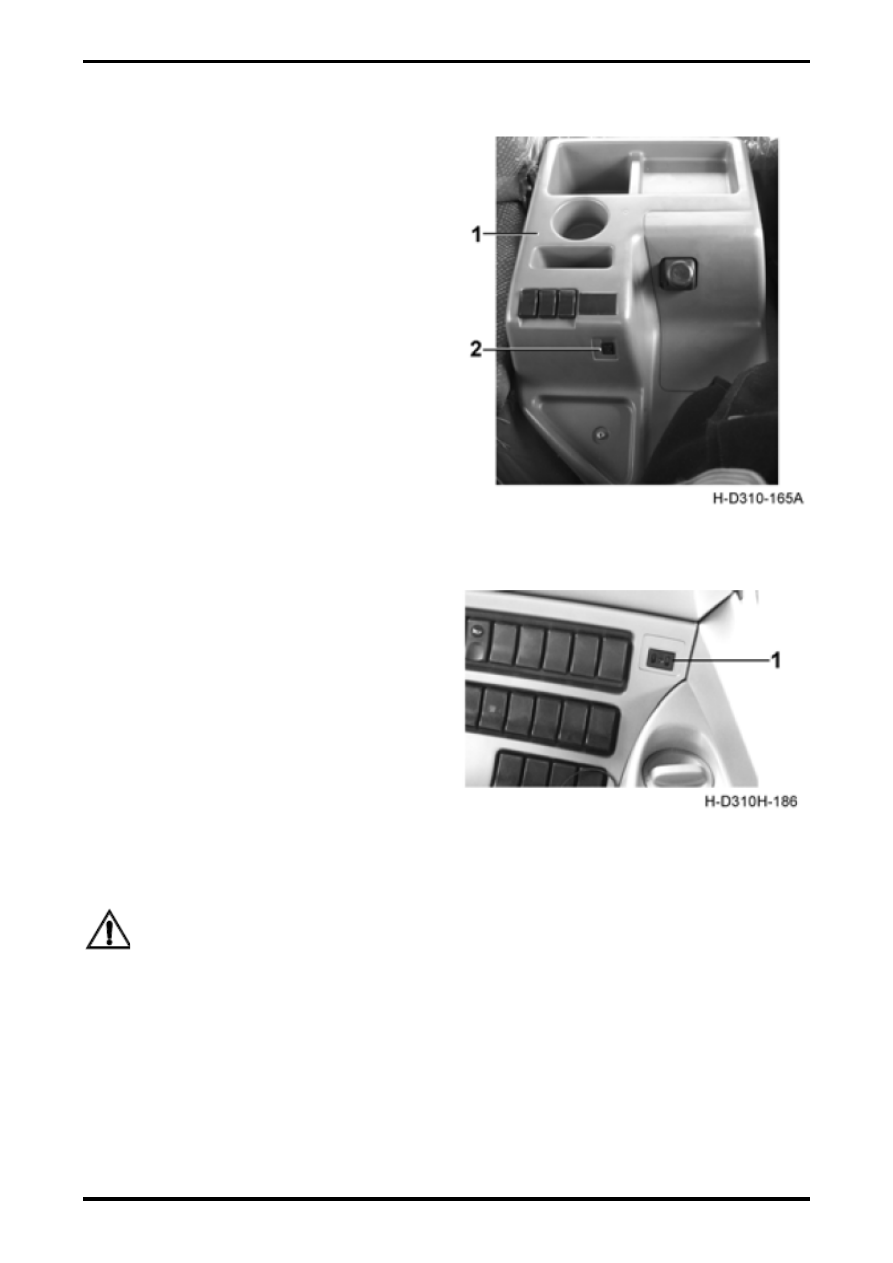

Иллюстрация  H-D310-165A  пригодна  для
модели  автомобиля  с  приборным  пультом
сквозного типа.

Иллюстрация  H-D310H-186  пригодна  для
модели автомобиля с объемлющим приборным
столом.

Данная  розетка  дает  источник  освещения  для
осветительной  лампы,  использованной  для
обслуживания  автомобиля.  В  то  же  время  она
применяется для внешнего источника питания.
Выход

питания

данной

розетки

не

контролируется  выключателем  блокировки
ключа,

а

контролируется

выключателем

питания  целого  автомобиля.  Номинальная
нагрузка данной розетки - 24V、15A.



Внимание:

При  снятии  электричества  из  данной
розетки

потребляемая

нагрузка

категорически  не  разрешает  превышать
номинальную нагрузку.

1.

Розетка рабочей лампы

Конструкция и операция

57

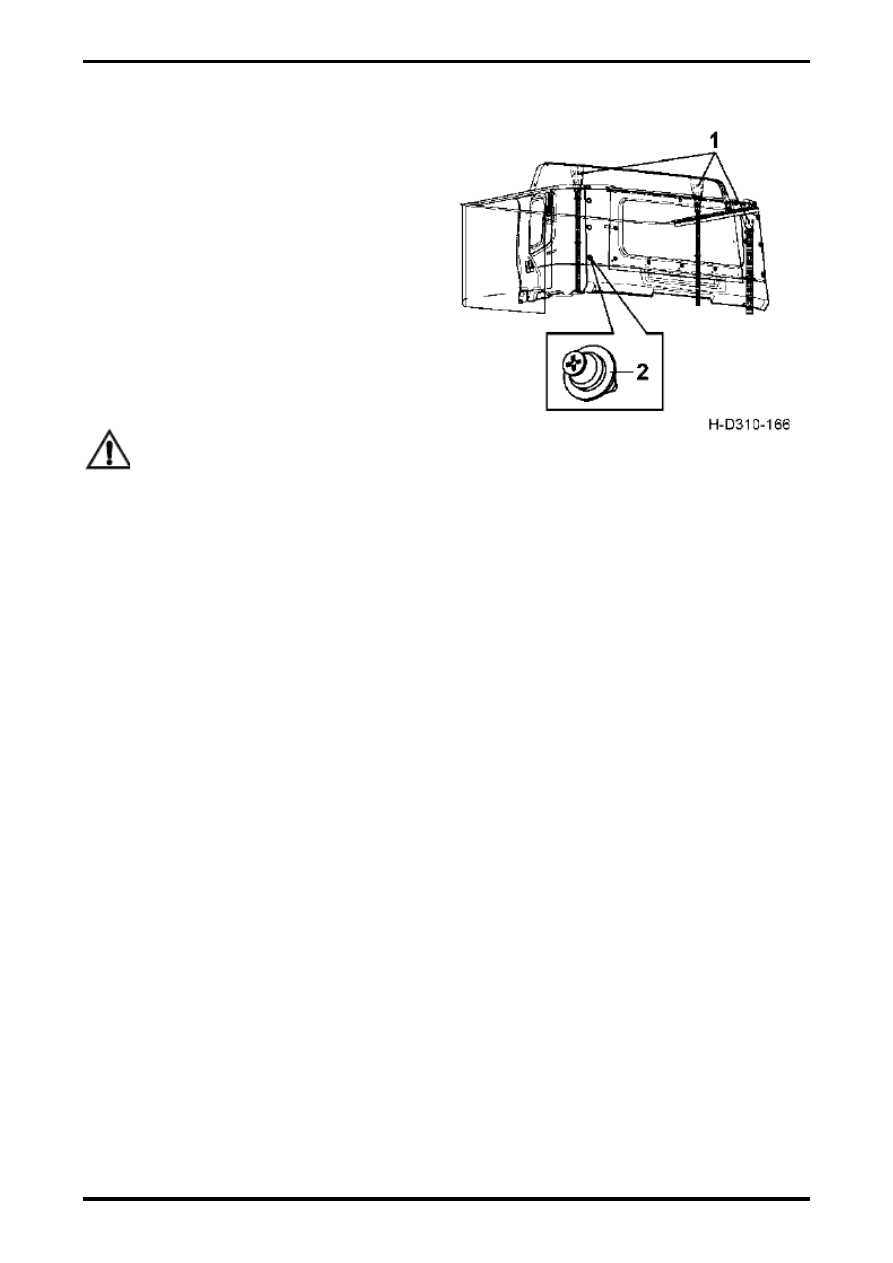

Занавеска

1.

При

вешании

занавески

сначала

последовательно повесить подвесные кольца в
ключики направляющего рельса, а затем ровно
развернуть  их  в  направлении  направляющего
рельса.  Соединять  внахлестку  занавески  с
помощью нейлоновых замков накидного типа, а
зажать  металлические  кнопки,  находящиеся  в
низкой  части  бокового  и  заднего  краев
занавески,

в

пластические

хомуты

на

орудийном щите.

2.

При  свертывании  занавески  сначала

освободить  нейлоновые  замки,  а  затем  ровно
свернуть  в  направлении,  потом  связать
занавеску с помощью замков.



Внимание:

При  развертывании  занавески  не  оказать
усилие  на  низкую  часть  занавески,  не
наступать ногой на занавеску.



1.

Занавеска

2.

Хомут



Конструкция и операция



58



Радиоприемник и плеер

Радиоприемник и плеер (с функцией MP3)

Характеристика

a.

Двухдиапазонный прием радиоволны с электронной настройкой AM/FM;

b.

Вместимость до 30 радиостанции (AM12\FM18);

c.

Воспроизведение звукозаписи USB/SD/MMC

d.

Независимая электронная регулировка громкости, тональности и

уравновешенного управления;



e.

Показание цифры LCD;

f.

При  воспроизведении  звука  показывает  номер  текущей  песни  в  диске  U/карте  SD,  а  также

время воспроизведения песни;

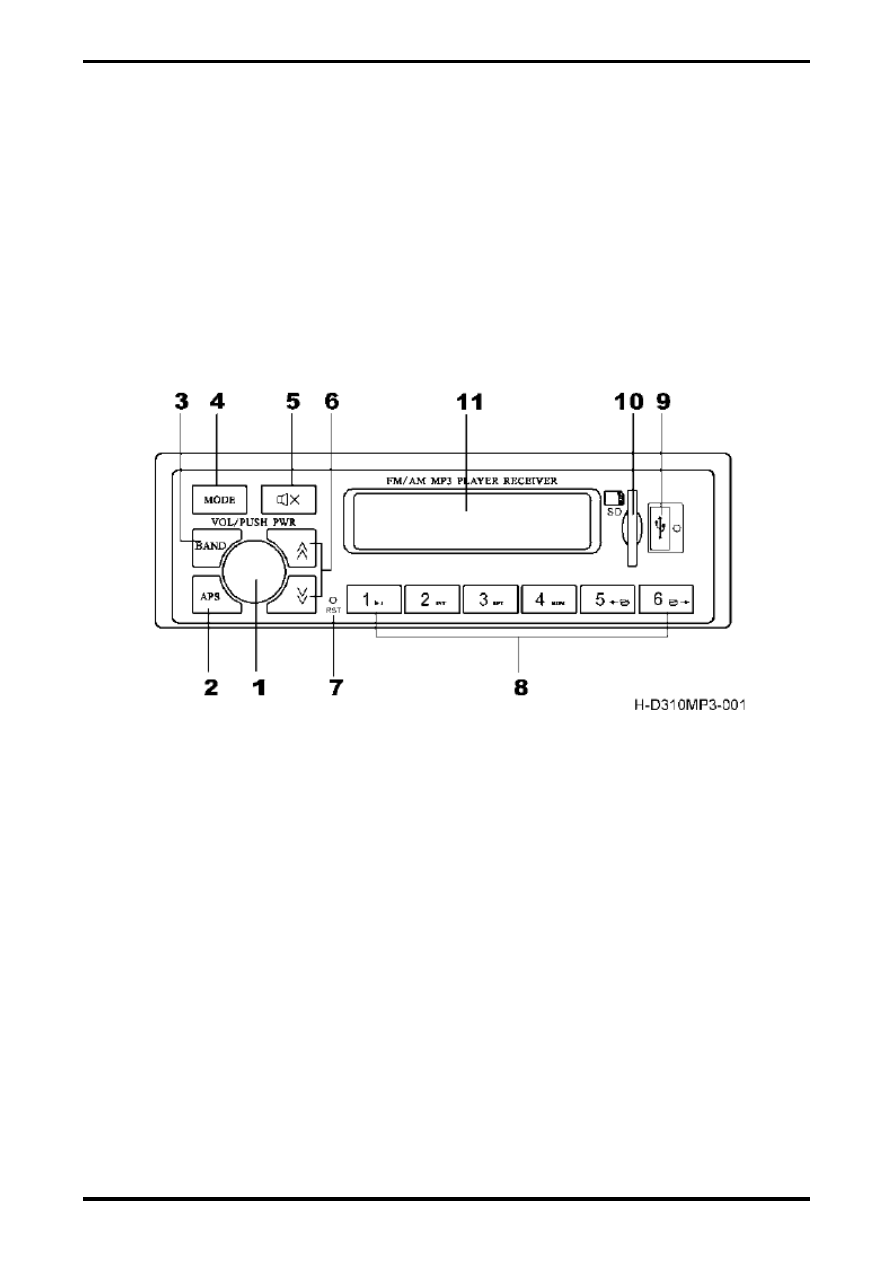

Положение панели и наименование



1.

Кнопка выключателя питания/управления

громкостью/модели частоты звука/установки
меню

2.

Кнопка автоматического поиска

станций/просмотра -AP.S/просмотра

3.

Кнопка модели/диапазона -BAND

4.

Кнопка переключения модели -MODE

5.

Кнопка беззвучного режима -MUTE

6.

Выбор песен MP3 предыдущая

песня/следующая песня

7.

Кнопка восстановления -RTS

8.

Кнопка выбора радиостанций -(1-6)

9.

Интерфейс USB

10.

Карта SD

11.

Дисплейный экран

Повторная регулировка радиоприемника и плеера

1.

Перед первым использованием данной машины или после замены аккумулятора необходимо

повторно регулировать ее.

2.

При возникновении ошибок в системе данной машины необходимо повторно регулировать ее.

3.

Повторная регулировка данной машины осуществляется путем нажатия на кнопку возврата в

исходное положение (RST) при помощи предмета с заостренным концом.
