HEADLAMP CONTROL

Turns the lamps off.

Turns on the parking

lamps, instrument panel lamps,
license plate lamps and tail lamps.

Turns the headlamps on.

Autolamp control

The autolamp system provides light
sensitive automatic on-off control of
the exterior lights normally
controlled by the headlamp control.

The autolamp system also keeps the
lights on for a preselected period of
time after the ignition switch is
turned to off.

The autolamps are turned on at
night or when the front wipers are
turned on.
• To turn autolamps on, rotate the control counterclockwise. The

preselected time lapse is adjustable up to approximately three
minutes. See the programming procedure following.

• To turn autolamps off, rotate the control clockwise to the off position

(O).

The amount of time the autolamps stay on can be programed by doing
the following:

1. Turn the ignition to off.

2. Turn the headlamp switch to the autolamp position.

Note: Steps 3 through 5 need to be performed within 10 seconds.

3. Turn the headlamp switch to off.

4. Turn the ignition to on and then back to off.

5. Turn the headlamp switch to the autolamp position.

• At this point, the exterior lamps turn on.

Lights

42

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

6. Wait the desired amount of time for delay, then turn the headlamp
switch to off.

• At this point, the exterior lamps turn off and the time delay is set.

High beams
• Push the lever toward the

instrument panel to activate.

• Pull the lever toward you to

deactivate.

Flash-to-pass

Pull toward you slightly to activate
and release to deactivate.

Daytime running lamps (DRL) (if equipped)

The daytime running light system turns the headlamps on, with a
reduced light output, when:
• the ignition is on,
• the transmission is not in P (Park),
• the headlamp system is not turned on by another feature such as

using the headlamp control or Autolamp.

WARNING: Always remember to turn on your headlamps at
dusk or during inclement weather. The Daytime Running Light

(DRL) System does not activate the tail lamps and generally may not
provide adequate lighting during these conditions. Failure to activate
your headlamps under these conditions may result in a collision.

Lights

43

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

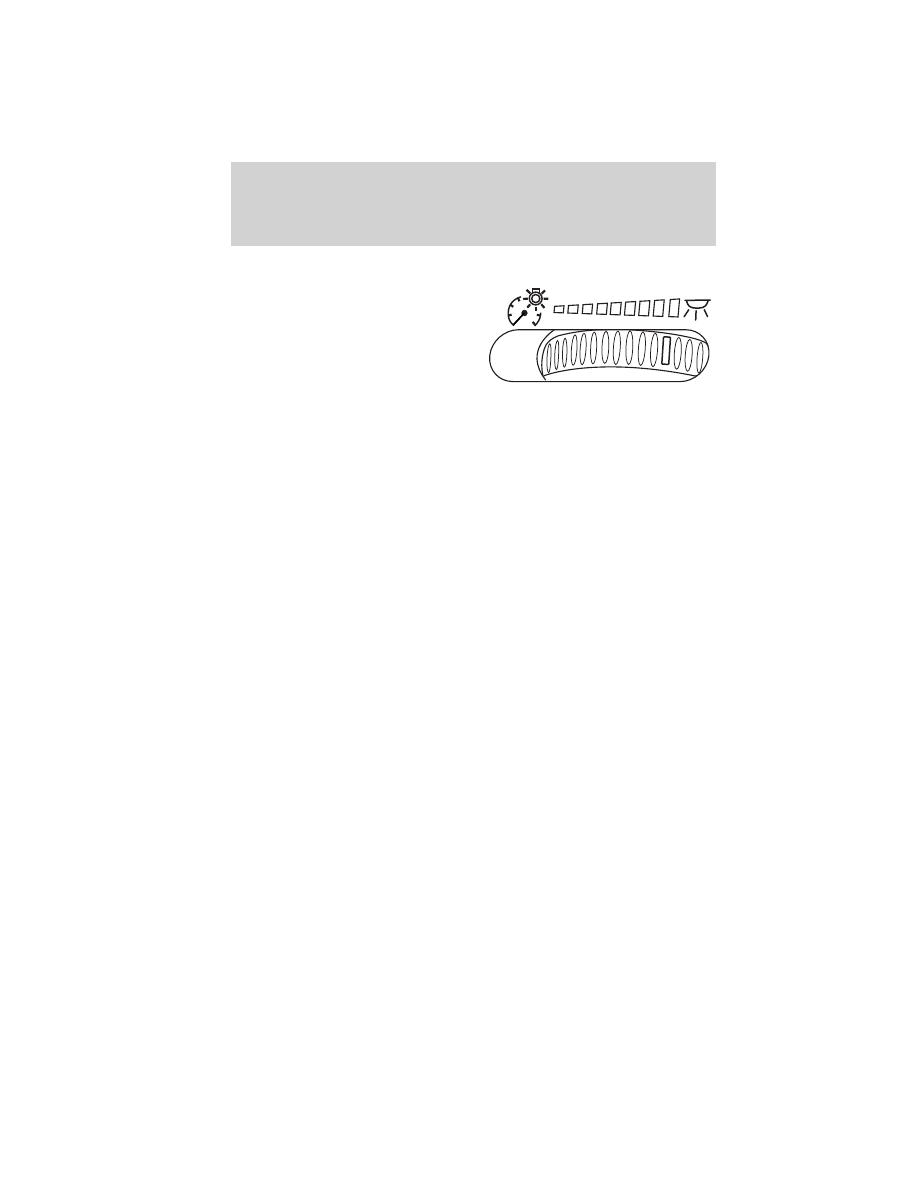

PANEL DIMMER CONTROL

Use to adjust the brightness of the
instrument panel during headlight
and parking lamp operation.
• Rotate the thumbwheel from left

to right to brighten the
instrument panel.

• Rotate the thumbwheel from right

to left to dim the instrument
panel.

During full daylight, the instrument panel will still be visible with the
headlamps operating.

Dome lamp control

The panel dimmer control also controls the dome lamp operation.
• Rotate the thumbwheel fully to the right, past detent to activate the

dome lamp and all interior lamps.

• In order to turn off these lamps, rotate the thumbwheel to the left.

AIMING THE HEADLAMPS

The headlamps on your vehicle are properly aimed at the assembly plant.
If your vehicle has been in an accident, the alignment of your headlamps
should be checked by your authorized dealer.

Vertical aim adjustment

1. Park the vehicle directly in front of a wall or screen on a level surface,
approximately 25 feet (7.6 meters) away. Check your headlamp
alignment at night or in a dark area so that you can see the headlamp
beam pattern.

Lights

44

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

• (1) 8 feet (2.4 meters)
• (2) Center height of lamp to

ground

• (3) 25 feet (7.6 meters)
• (4) Horizontal reference line
2. Measure the height of the
headlamp bulb center from the
ground and mark an 8 foot
(2.4 meter) horizontal reference line
on the vertical wall or screen at this
height (a piece of masking tape works well).

3. Turn on the low beam headlamps to illuminate the wall or screen and
open the hood.

4. On the wall or screen you will
observe an area of high intensity
light. The top of the high intensity
area should touch the horizontal
reference line, if not, the beam will
need to be adjusted.

To see a clearer light pattern for
adjusting, you may want to block
the light from one headlamp while
adjusting the other.

5. Locate the vertical adjuster on
each headlamp. Using a 4 mm
wrench, turn the adjuster either
clockwise (to adjust down) or
counterclockwise (to adjust up).
The horizontal edge of the brighter
light should touch the horizontal
reference line.

6. HORIZONTAL AIM IS NOT REQUIRED FOR THIS VEHICLE AND IS
NON-ADJUSTABLE.

7. Close the hood and turn off the lamps.

Lights

45

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

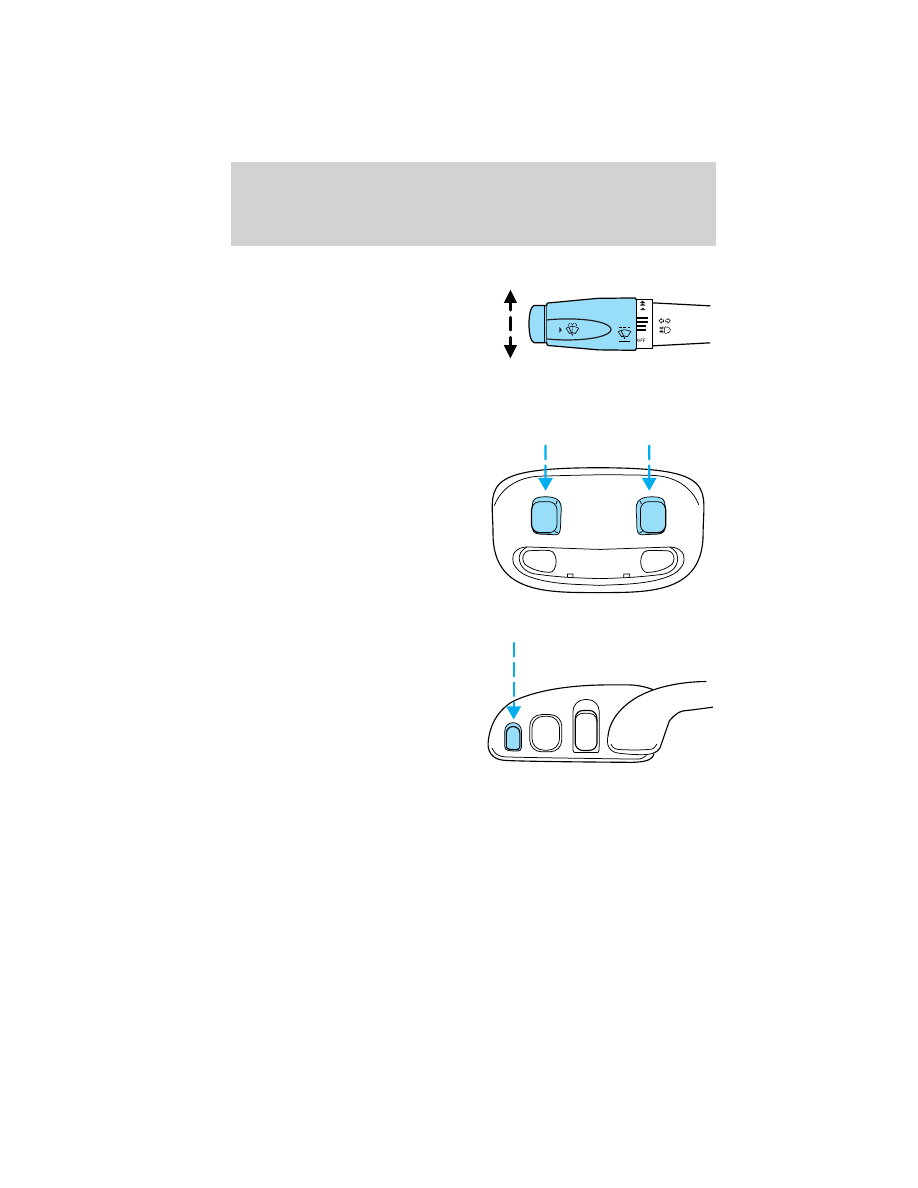

TURN SIGNAL CONTROL
• Push down to activate the left

turn signal.

• Push up to activate the right turn

signal.

INTERIOR LAMPS

Map/courtesy lamps

To turn on the map lamps, press the
map lamp control.

Rear courtesy/reading lamps

The courtesy lamp lights when:
• the rocker control is pressed.
• any door is opened.
• any of the remote entry controls

are pressed and the ignition is
off.

Lights

46

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

BULB REPLACEMENT

Lamp assembly condensation

Exterior lamps are vented to accommodate normal changes in pressure.
Condensation can be a natural by-product of this design. When moist air
enters the lamp assembly through the vents, there is a possibility that
condensation can occur when the temperature is cold. When normal
condensation occurs, a thin film of mist can form on the interior of the
lens. The thin mist eventually clears and exits through the vents during
normal operation. Clearing time may take as long as 48 hours under dry
weather conditions.

Examples of acceptable condensation are:
• Presence of thin mist (no streaks, drip marks or droplets)
• Fine mist covers less than 50% of the lens
Examples of unacceptable moisture (usually caused by a lamp water
leak) are:
• Water puddle inside the lamp
• Large water droplets, drip marks or streaks present on the interior of

the lens

Take your vehicle to a dealer for service if any of the above conditions of
unacceptable moisture are present.

Using the right bulbs

Replacement bulbs are specified in the following chart. Headlamp bulbs
must be marked with an authorized “D.O.T.” for North America and an
“E” for Europe to ensure lamp performance, light brightness and pattern
and safe visibility. The correct bulbs will not damage the lamp assembly
or void the lamp assembly warranty and will provide quality bulb burn
time.

Function

Trade number

Headlamp (Hi beam)

9005

Headlamp (Low beam)*

H7

Park and turn lamp (front)

3457 AK

Sidemarker (front)

168

Backup lamp

3156 K

Stop, tail, turn and sidemarker lamp (rear)

3157 K

Cornering lamp

3156 K

Lights

47

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

Function

Trade number

License plate lamp

168

High-mount brake lamp - Stop**

LED assembly

Luggage compartment lamp

212-2

Map lamp

578

Visor vanity lamp - Slide on Rail system
(SOR)

A6224PF

Rear grab handle reading lamps

578

Door courtesy lamp

904

Glove compartment

194

All replacement bulbs are clear in color except where noted.

To replace all instrument panel lights - see your authorized dealer.

* For vehicles with HID lamps, see your authorized dealer for service.

** When replacing the center high mount stop lamp assembly, see your
authorized dealer for service.

Replacing interior bulbs

Check the operation of all bulbs frequently.

Replacing rear courtesy/reading lamps

To replace the rear courtesy/reading lamp bulbs in the rear assist handle:

1. Make sure the headlamp control
is in the off position.

2. Under the handle, remove two
trim screw covers, retaining screws,
lamp assembly and assist handle
from the headliner.

Lights

48

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

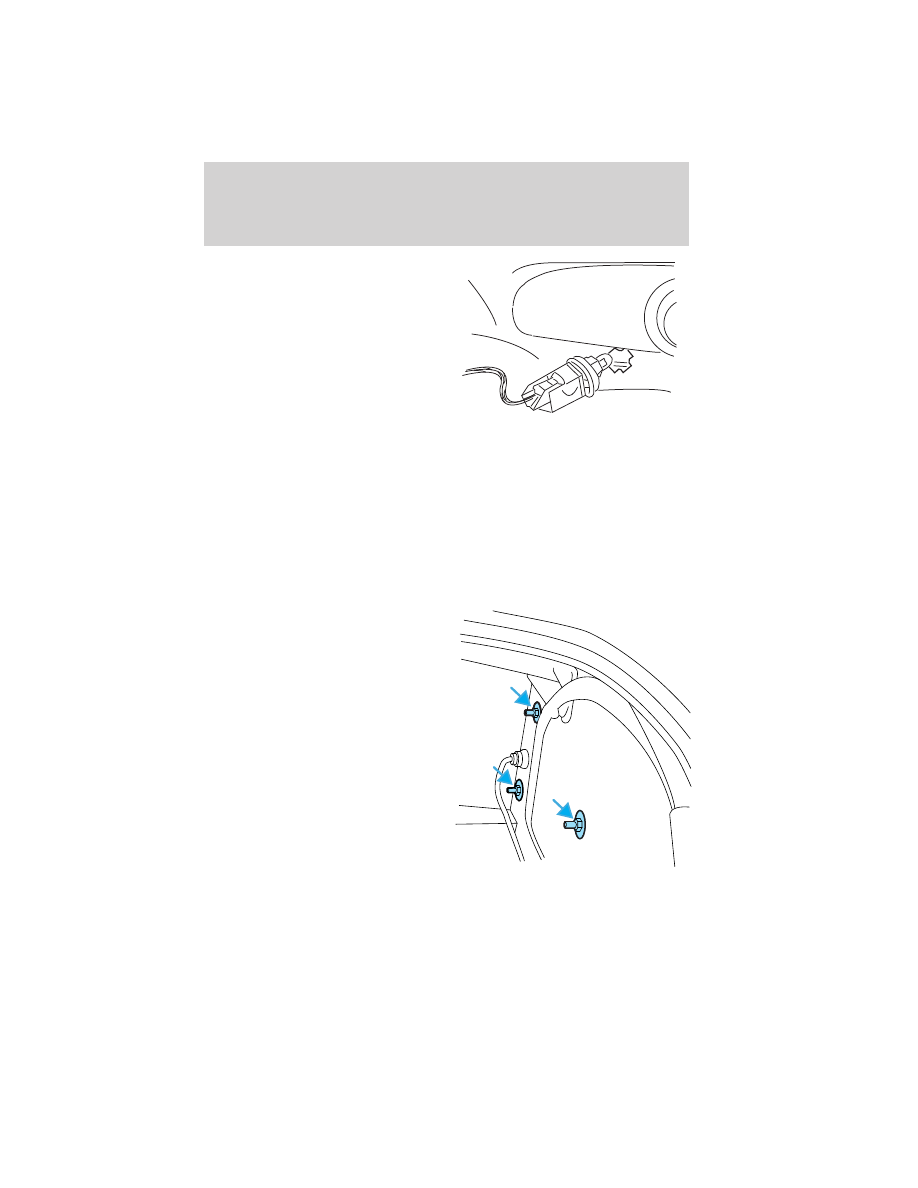

3. Disconnect the electrical
connector from the lamp assembly.

4. Remove the two screws on the
lamp assembly.

5. Pull the bulb straight out.

To complete installation, follow the
removal procedure in reverse order.

Replacing exterior bulbs

Check the operation of all bulbs frequently.

Replacing headlamp bulbs

To remove the headlamp bulb:

1. Make sure the headlamp switch is in the off position, then open the
hood.

2. Remove the three retainers on top of the radiator cover and the two
retainers in front of the radiator cover.

3. Remove the three bolts for each headlamp.

4. Press the retainer next to the vertical aim adjuster, then pull the
headlamp assembly forward and disconnect the electrical connector.

5. Remove the five screws and the protective bulb cover from the
headlamp assembly.

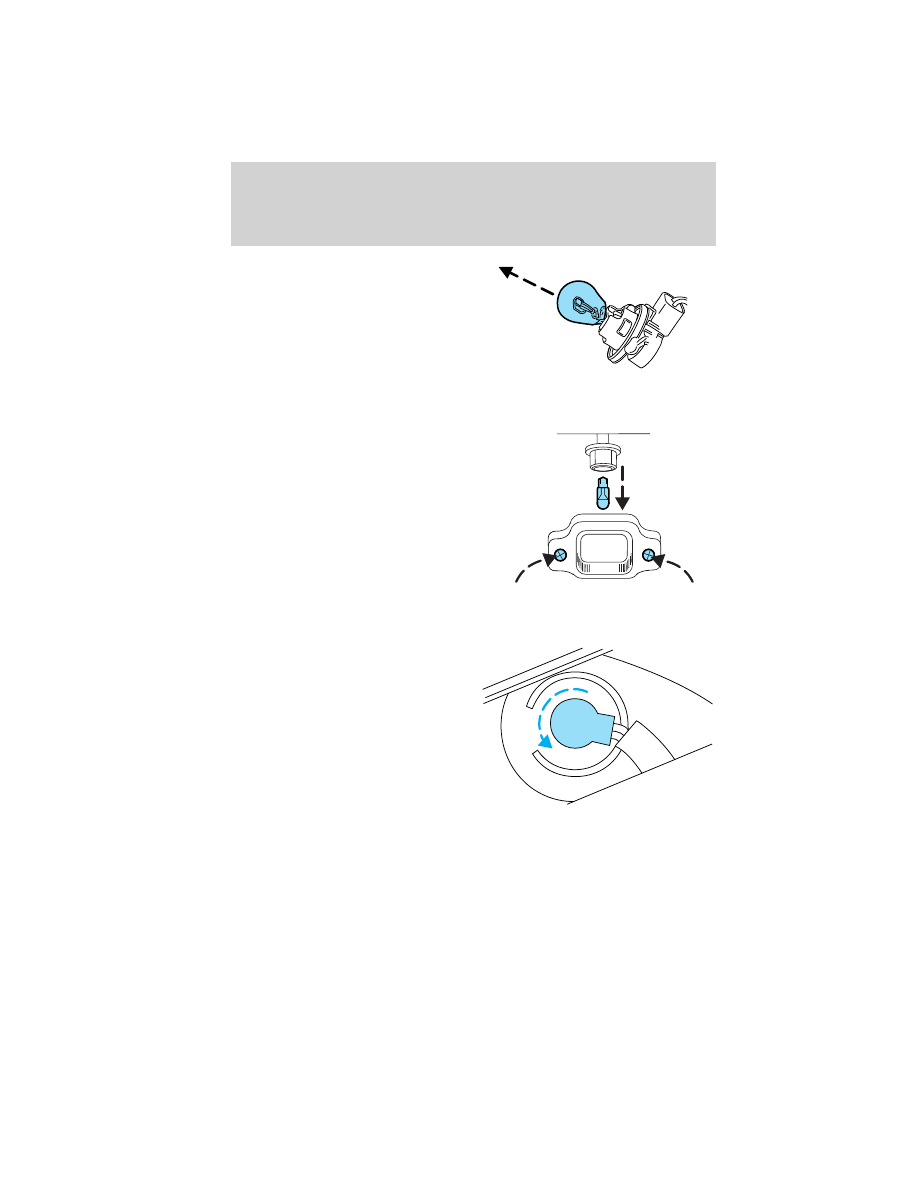

Low beam
• Disconnect the electrical

connector and remove the
retainer.

• Remove the bulb by turning it

counterclockwise, then pull it
straight out.

Lights

49

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

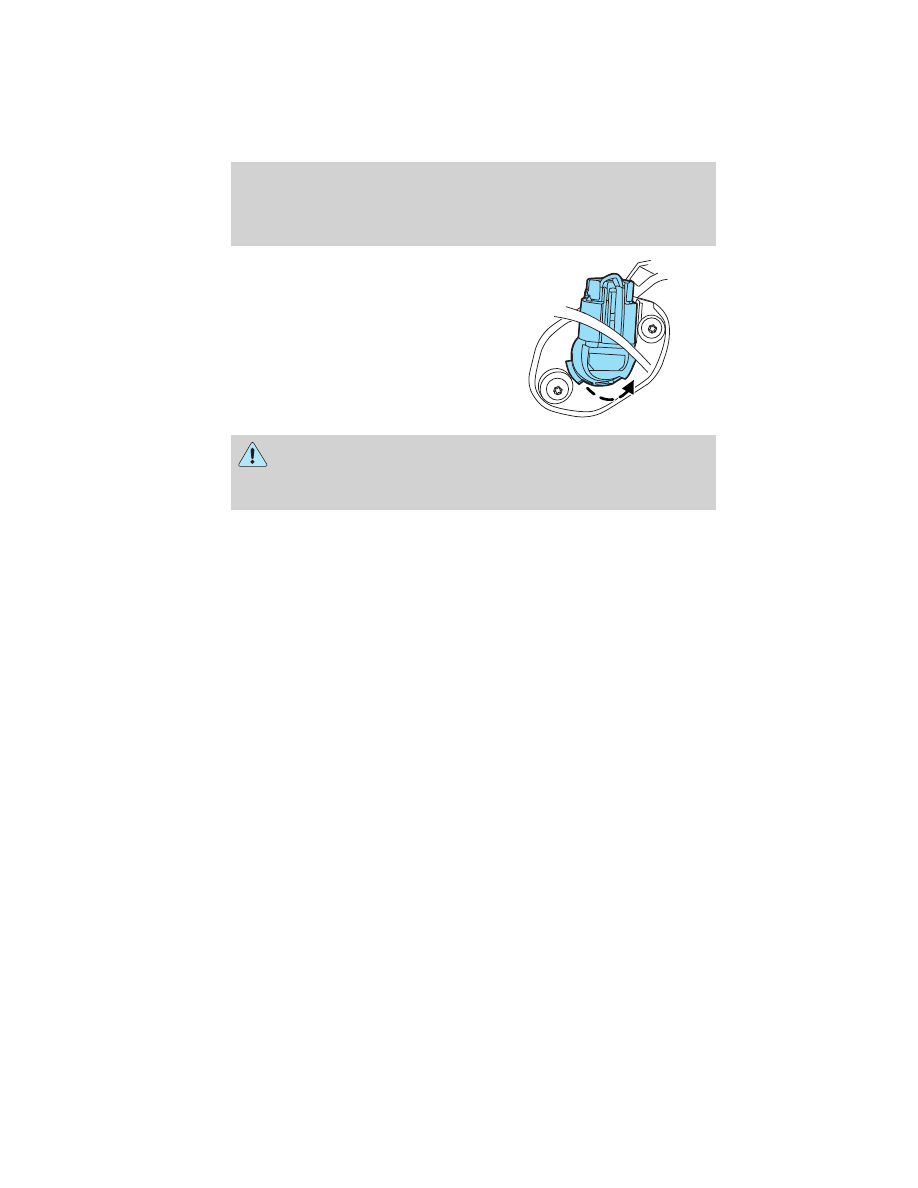

High beam
• Disconnect the electrical

connector from the bulb.

• Remove the bulb by turning it

counterclockwise, then pull it
straight out.

WARNING: Handle a halogen headlamp bulb carefully and keep
out of children’s reach. Grasp the bulb only by its plastic base

and do not touch the glass. The oil from your hand could cause the
bulb to break the next time the headlamps are operated.

6. To complete installation, follow the removal procedure in reverse
order.

Note: To ensure a good seal, attach the bulb cover and partially tighten
the screws. Check to ensure the gasket is fully centered. Finish
tightening the screws in a criss-cross pattern (upper-left, lower right
etc.)

Replacing HID low beam headlamp bulbs (if equipped)

The low beam headlamps on your vehicle use a “high intensity discharge”
source. These lamps operate at a high voltage. When the bulb is burned
out, the bulb and starter capsule assembly must be replaced by your
authorized dealer.

Replacing front parking lamp/turn signal/sidemarker/cornering
bulbs

The front parking lamp/turn signal/sidemarker/cornering bulbs are
located in the headlamp assembly. To replace any of the bulbs, follow
this procedure:

1. Make sure the headlamp switch is in the off position, then open the
hood.

2. Remove the retainers and the radiator cover.

3. Remove the bolts, then pull the headlamp assembly forward and
disconnect the electrical connector.

Lights

50

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

4. Remove the three screws and
protective bulb cover from the
headlamp assembly.

5. Rotate the bulb socket
counterclockwise and remove from
lamp assembly.

6. Carefully pull bulb straight out of
the socket and push in the new bulb
until it snaps, locking it into
position.

7. To complete installation, follow the removal procedure in reverse
order.

Note: To ensure a good seal, attach the bulb cover and partially tighten
the screws. Check to ensure the gasket is fully centered. Finish
tightening the screws in a criss-cross pattern (upper-left, lower right
etc.)

Replacing tail lamp/brake/turn lamp bulbs

The tail lamp, the brake lamp and the turn signal lamp bulbs are located
in the tail lamp assembly. Follow the same steps to replace these bulbs.

1. Make sure the headlamp switch is
in the off position, then open the
trunk and remove the retainer.

2. Carefully pull the carpet away to
expose the lamp assembly hardware.

3. Remove the three nut and washer
assemblies, then pull the lamp
assembly away from the vehicle.

Lights

51

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

4. Remove the bulb socket by
rotating it counterclockwise, then
pull it out of the lamp assembly.

5. Pull the bulb from the socket and
push in the new bulb.

6. To complete installation, follow
the removal procedure in reverse
order.

Replacing license plate lamp bulbs

1. Make sure the headlamp switch is
in the off position, then remove two
screws, grommets and the license
plate lamp assembly from the trunk
lid.

2. Carefully pull the bulb from the
socket and push in the new bulb.

3. Install the lamp assembly on the
trunk lid with two grommets,
ensuring the grommets are pushed
all the way in to the trunk lid and secure with two screws.

Replacing backup lamp bulbs

1. Make sure the headlamp switch is
in the off position, then open the
trunk and carefully pull the trunk lid
liner away to expose the lamp
assembly.

2. Remove bulb socket from the
trunk lid by turning it
counterclockwise.

3. Pull the bulb straight out of the
socket and push in the new bulb.

4. Install the bulb socket in trunk lid by turning clockwise.

Lights

52

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

Replacing high-mount brake lamp assembly

To change the high-mount brake
lamp assembly:

1. Remove the high-mount brake
lamp assembly from the headliner
by pulling downward on the
assembly.

2. Disconnect the electrical
connector and remove the assembly.

3. Install the new assembly by aligning the tabs and pushing upward until
it snaps in place.

Lights

53

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

MULTI-FUNCTION LEVER

Windshield wiper: Rotate the end
of the control away from you to
increase the speed of the wipers;
rotate towards you to decrease the
speed of the wipers.

Windshield washer: Press the end
of the stalk:
• briefly: causes a single swipe of

the wipers without washer fluid.

• a quick press and hold: the

wipers will swipe three times with
washer fluid.

• a long press and hold: the wipers and washer fluid will be activated for

up to ten seconds.

Courtesy wipe feature: One extra wipe will occur a few seconds after
washing the front window to clear any excess washer fluid remaining on
the windshield.

Note: Do not operate the washer when the washer reservoir is empty.
This may cause the washer pump to overheat. Check the washer fluid
level frequently. Do not operate the wipers when the windshield is dry.
This may scratch the glass, damage the wiper blades and cause the wiper
motor to burn out. Before operating the wiper on a dry windshield,
always use the windshield washer. In freezing weather, be sure the wiper
blades are not frozen to the windshield before operating the wipers.

Windshield wiper/washer features

When the windshield wipers are turned on during daylight, and the
headlamp control is in the autolamp position, the exterior lamps will turn
on after a brief delay and will remain on until the wipers are turned off.

Driver Controls

54

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

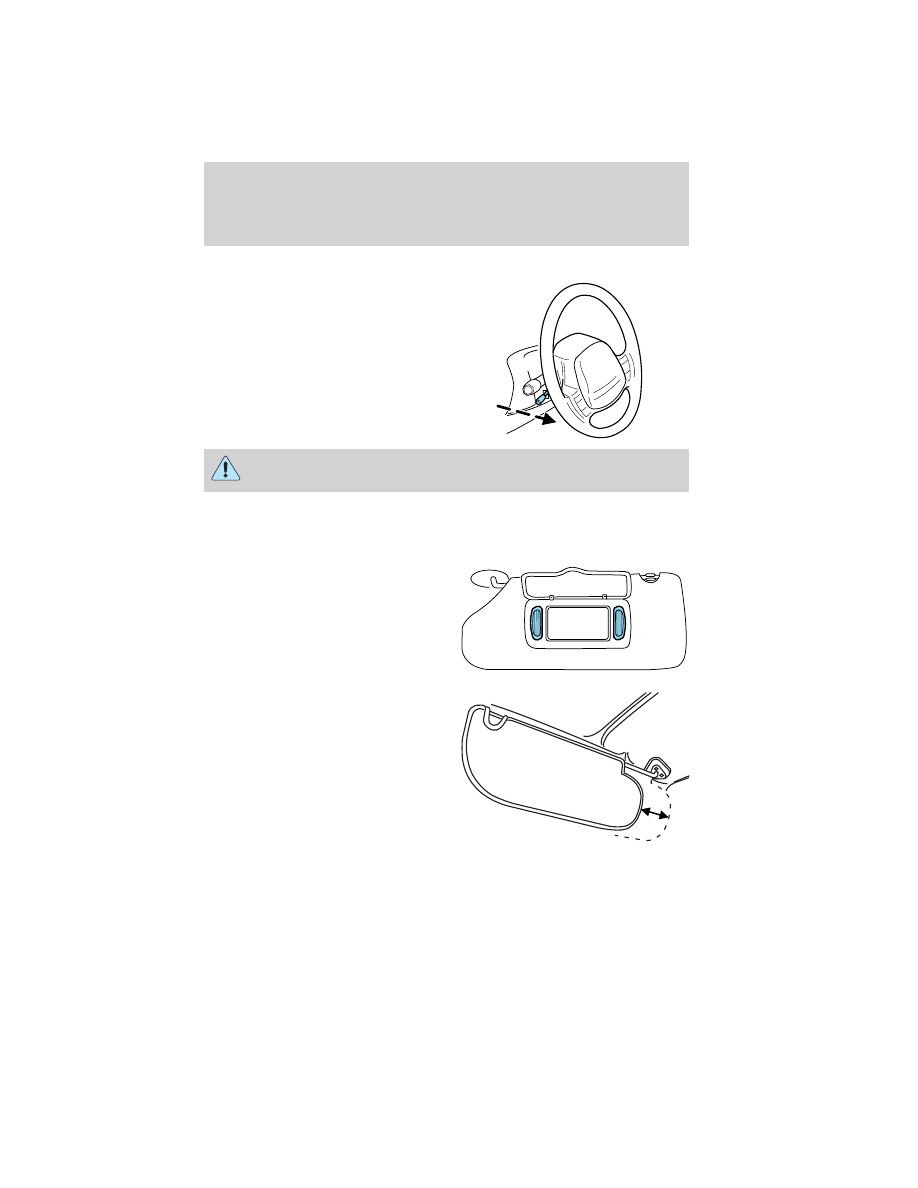

TILT STEERING WHEEL

To adjust the steering wheel:

1. Pull and hold the steering wheel
release control toward you.

2. Move the steering wheel up or
down until you find the desired
location.

3. Release the steering wheel
release control. This will lock the
steering wheel in position.

WARNING: Never adjust the steering wheel when the vehicle is
moving.

ILLUMINATED VISOR MIRROR (IF EQUIPPED)

Lift the mirror cover to turn on the
visor mirror lamps.

Slide-on-rod feature (if
equipped)

Rotate the visor towards the side
window and extend it rearward for
additional sunlight coverage.

Note: To stow the visor back into
the headliner, visor must be
retracted before moving it back
towards the windshield.

Driver Controls

55

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

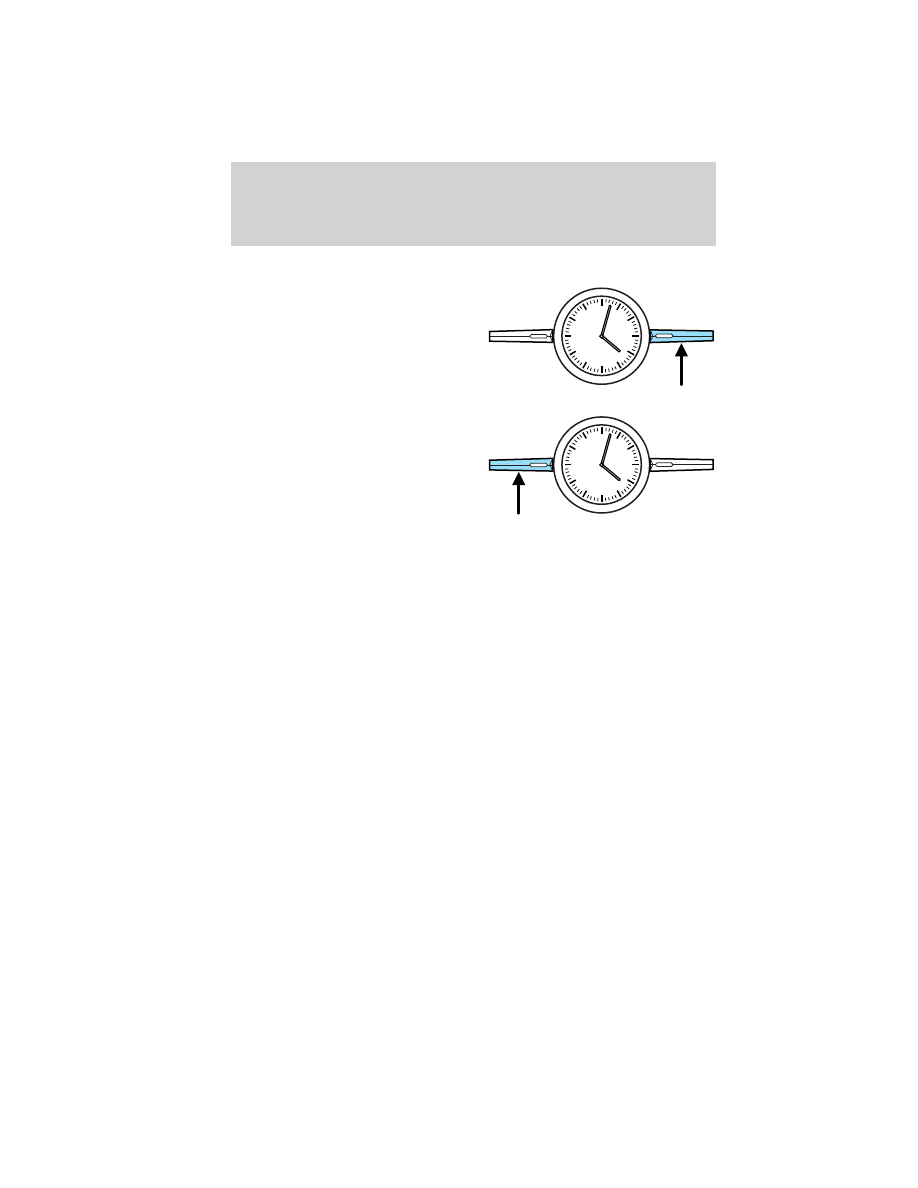

CLOCK

Press the right control to move the
time display forward.

Press the left control to move the
time display backward.

AUXILIARY POWER POINT (12V DC)

Power outlets are designed for accessory plugs only. Do not insert
any other object in the power outlet as this will damage the
outlet and blow the fuse. Do not hang any type of accessory or
accessory bracket from the plug. Improper use of the power
outlet can cause damage not covered by your warranty.

Auxiliary power points can be found in the following locations:
• Under the instrument panel
• In the rear center console (if equipped)
Do not use the power point for operating the cigarette lighter element (if
equipped).

Note: Do not plug optional electrical accessories into the cigarette
lighter socket (if equipped). Improper use of the lighter can cause
damage not covered by your warranty, and can result in fire or serious
injury.

To prevent the fuse from being blown, do not use the power point(s)
over the vehicle capacity of 12 VDC/180W. If the power point or cigar
lighter socket is not working, a fuse may have blown. Refer to Fuses and
relays in the Roadside Emergencies chapter for information on
checking and replacing fuses.

Driver Controls

56

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)

To have full capacity usage of your power point, the engine is required to
be running to avoid unintentional discharge of the battery. To prevent
the battery from being discharged:
• do not use the power point longer than necessary when the engine is

not running,

• do not leave battery chargers, video game adapters, computers and

other devices plugged in overnight or when the vehicle is parked for
extended periods.

Always keep the power point caps closed when not being used.
REAR CENTER CONSOLE FEATURES (IF EQUIPPED)
The rear center console incorporates the following features:
• Utility compartment

• Auxiliary power point (if equipped)

• Remote radio/climate controls (if equipped)

• Remote seat adjustment (if equipped)

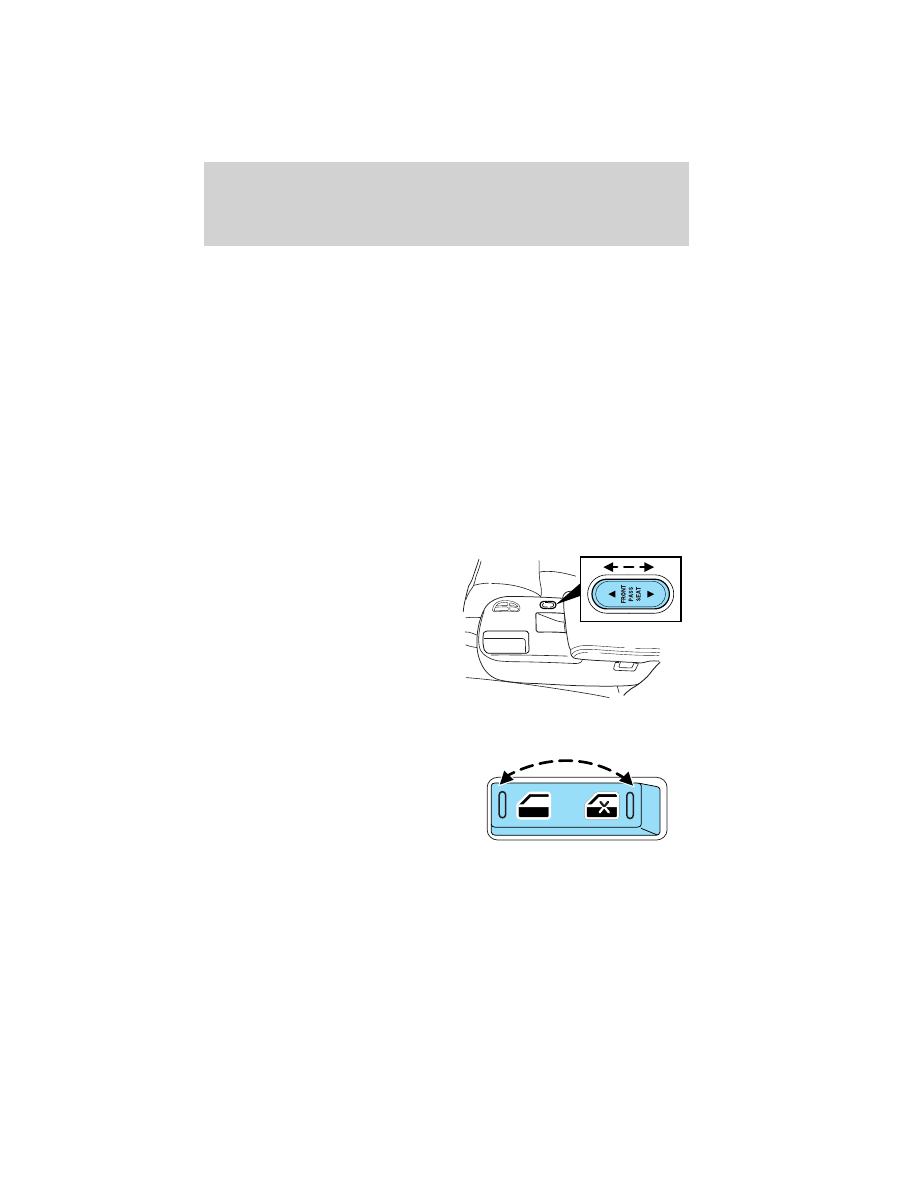

Remote seat adjustment

The rear passenger can move the
front passenger seat forward or
backward using the control located
in the rear center console.

With the ignition is in the accessory
position, move the control forward
or backward to move the front
passenger seat.

Remote seat adjustment lockout

The window lockout control, located
on the driver’s door, will also
lockout the remote seat adjustment.
To lock out the remote seat
adjustment feature, press the right
side of the control. Press the left
side to restore the remote seat
adjustment control.
Rear console radio/climate controls (if equipped)
Refer to the Entertainment Systems and Climate Controls chapters for
operation instructions.

Driver Controls

57

2011 Town Car (tow)
Owners Guide, 2nd Printing
USA (fus)
