DUAL AUTOMATIC TEMPERATURE CONTROL (DATC) SYSTEM
(IF EQUIPPED)

1. A/C control: Press to turn on
and manually control the air
conditioning. Press again to
disengage. Press AUTO for the system to automatically control the
temperature.

2. Recirculation control: Press to
engage/disengage. Used to manually
enable or disable recirculated air
operation. When activated, recirculates air in the cabin thereby reducing
the amount of time to cool down the interior of the vehicle. May also
help reduce undesired odors from reaching the interior of the vehicle.
Will work in all modes except defrost. Recirculation turns off
automatically when floor, floor/defrost or defrost mode is selected. To
reduce humidity inside the vehicle, turn recirculation off.

3. Passenger side temperature
control: Press to engage the dual
zone feature of the DATC system.
Allows the passenger to choose and
control a different temperature than the driver, if desired.

4. Rear defroster: Press to defrost
the rear window. Refer to Rear
window defroster in this section for
more information.

A/C

R

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Climate Controls

88

5. DUAL zone selector: Press to
toggle the system between single
zone and dual zone control.

6.

(Defrost): Distributes outside air through the windshield

defroster ducts and the demister outlets. Can be used to clear ice or fog
from the windshield. The system will automatically provide outside air to
reduce window fogging.

7.

: Distributes air through the windshield defroster ducts, demister

outlets, and the front and rear seat floor ducts. The system will
automatically provide outside air to reduce window fogging.

8.

: Distributes air through the floor and rear seat floor ducts. The

system will automatically provide outside air to reduce window fogging.

9.

: Distributes air through the instrument panel, center console

registers, and the front and rear seat floor ducts.

10.

: Distributes air through the instrument panel and center console

registers.

11. OFF: Outside air is shut out and
the fan will not operate.

12. AUTO: To engage automatic
temperature control, press AUTO
and select the desired temperature
using the temperature control. The system will automatically determine
fan speed, airflow location, A/C on or off, and outside or recirculated air,
to heat or cool the vehicle to reach the desired temperature.

13. Manual override controls:
Allows you to manually select where
airflow is directed. To return to full
automatic control, press AUTO.

14. Driver’s side temperature
control: Controls the temperature
on the driver side of the vehicle in
dual zone and controls the
temperature of the entire vehicle in single zone.

DUAL

OFF

AUTO

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Climate Controls

89

15. Fan Speed: Press to manually
increase/decrease fan speed. In
manual mode, the display will
show

with a bar graph to

indicate fan speed. Fan speed can be manually adjusted in AUTO mode.
To allow the system to automatically control fan speed, press AUTO.

16. EXT control: Press to display
the outside air temperature. Press
again to return to interior
temperature. Exterior readings are most accurate when the vehicle is
moving.

17. Temperature conversion:
Press to toggle between Fahrenheit
and Celsius temperature on the
DATC display only. The set point temperatures in Celsius will be
displayed in half-degree increments.

Heated wiper rest: Heats the windshield wiper blades in order to
reduce the chance of ice buildup and to aid in defrosting. This feature
operates automatically when the outside temperature is near or below
freezing.

Dual Automatic Temperature Control (DATC) system with heated
and cooled seats (if equipped)

EXT

F C

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Climate Controls

90

1. A/C control: Press to turn on
and manually control the air
conditioning. Press again to
disengage. Press AUTO for the system to automatically control the
temperature.

2. Recirculation control: Press to
engage/disengage. Used to manually
enable or disable recirculated air
operation. When activated, recirculates air in the cabin thereby reducing
the amount of time to cool down the interior of the vehicle. May also
help reduce undesired odors from reaching the interior of the vehicle.
Will work in all modes except defrost. Recirculation turns off
automatically when floor, floor/defrost or defrost mode is selected. To
reduce humidity inside the vehicle, turn recirculation off.

3. Passenger side temperature
control: Press to engage the dual
zone feature of the DATC system.
Allows the passenger to choose and
control a different temperature than the driver, if desired.

4. Passenger heated seat: Press to turn on the passenger side heated
seat. Press once for full heat (three lights above passenger heated seat
control will be illuminated). Press a second time to select medium heat
(two lights). Press a third time to select low heat (one light). Press a
fourth time to disengage the feature (all lights will be off).

5.

R

(Rear defroster): Press to defrost the rear window. Refer to

Rear Window defroster for more information.

6. Passenger cooled seat: Press to turn on the passenger side cooled
seat. Press once for full cool (three lights above passenger cooled seat
control will be illuminated). Press a second time to select medium cool
(two lights). Press a third time to select low cool (one light). Press a
fourth time to disengage the feature (all lights will be off).

Automatic heated/cooled passenger seat: To engage, press the
passenger side heat and cool seat controls simultaneously. The center
light above the passenger side heated and cooled controls will illuminate
and the display will show

. This allows the seat to automatically heat

or cool based on the climate control temperature selected. Press either
control to disengage.

7.

(Defrost): Distributes outside air through the windshield

defroster ducts and the demister outlets. Can be used to clear ice or fog
from the windshield. The system will automatically provide outside air to
reduce window fogging.

A/C

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Climate Controls

91

8.

Airflow direction control: Press to toggle through the air

distribution modes listed below. The selected mode will illuminate in the
display.

: Distributes air through the windshield defroster ducts, demister

outlets and the front and rear seat floor ducts. The system will
automatically provide outside air to reduce window fogging.

: Distributes air through the floor and rear seat floor ducts. The

system will automatically provide outside air to reduce window fogging.

: Distributes air through the instrument panel, center console

registers, and the front and rear seat floor ducts.

: Distributes air through the instrument panel and center console

registers.

9. Off: Outside air is shut out and
the fan will not operate.

10. Manual override controls: Allows you to manually select where
airflow is directed. To return to full automatic control, press AUTO.

11. AUTO: Press to engage
automatic temperature control. Use
the temperature control to select
the desired temperature setting. The system will automatically determine
fan speed, airflow location, A/C on or off, and outside or recirculated air
to heat or cool the vehicle, allowing it to reach the desired temperature.
Press and hold AUTO for about two seconds to toggle between single
zone and dual zone temperature control.

12. Driver heated seat: Press to turn on the driver side heated seat.
Press once for full heat (three lights above driver heated seat control will
be illuminated). Press a second time to select medium heat (two lights).
Press a third time to select low heat (one light). Press a fourth time to
disengage the feature (all lights will be off).

13. Driver cooled seat: Press to turn on the driver side cooled seat.
Press once for full cool (three lights above driver cooled seat control will
be illuminated). Press a second time to select medium cool (two lights).
Press a third time to select low cool (one light). Press a fourth time to
disengage the feature (all lights will be off).

Automatic heated/cooled driver seat: To engage, press the driver side
heat and cool seat controls simultaneously. The center light above the
driver side heated and cooled controls will illuminate and the display will

OFF

AUTO

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Climate Controls

92

show

. This allows the seats to automatically heat or cool based on

the climate control temperature selected. Press either control to
disengage.

14. Driver’s side temperature
control: Controls the temperature
on the driver side of the vehicle in
dual zone and controls the
temperature of the entire vehicle in single zone.

15. Fan speed: Press to manually
increase/decrease fan speed. In
manual mode, the display will
show

with a bar graph to

indicate fan speed. Fan speed can be manually adjusted in AUTO mode.
To allow the system to automatically control fan speed, press AUTO.

16. EXT control: Press to display
the outside air temperature. Press
again to return to interior
temperature. Exterior readings are most accurate when the vehicle is
moving.

17. Temperature conversion:
Press to toggle between Fahrenheit
and Celsius temperature on the
DATC display only. The set point temperatures in Celsius will be
displayed in half-degree increments.

Heated wiper rest: Heats the windshield wiper blades in order to
reduce the chance of ice buildup and to aid in defrosting. This feature
operates automatically when the outside temperature is near or below
freezing.

Operating tips

• To reduce fog build up on the windshield during humid weather, place

the air flow selector in the

(defrost) position.

• To reduce humidity build up inside the vehicle:

Do not drive with the air flow selector in the OFF position.
Do not drive with recirculation engaged.

• In order to allow the vehicle to “breathe” using the outside air inlet

vents, do not leave the air flow selector in the OFF position when the
vehicle is parked.

• For maximum cooling performance (MAX A/C) in AUTO : Press AUTO

control and set to desired temperature. Do not press A/C or the

EXT

F C

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Climate Controls

93

recirculation controls. In manual override control, press

(panel),

A/C, recirculation controls, set the temperature to 60 °F (16 °C) and
the fan to highest blower setting.

• To improve the A/C cool down, drive with the windows slightly open

for 2-3 minutes after start up or until the vehicle has been “aired out.”

• Do not put objects under the front seats that will interfere with the

airflow.

• Remove any snow, ice or leaves from the air intake area at the base of

the windshield.

• With the ignition in the OFF position after operating the vehicle, some

vehicle sounds related to the climate control system may be heard.

• Approximately two minutes after key off, the air distribution doors

may adjust their positions as part of the normal operating process.

• Demisters, located at the far left and right sides of the dash, usually

blow out a small amount of airflow in order to reduce side window
fogging.

• Outboard panel registers, located at the left and right sides of the

dash, blow out a small amount of airflow when in

(floor),

(floor/defrost), and

(defrost) modes. This also reduces side

window fogging.

• Do not place items over the

climate temperature sensor grid.
This may cause improper
operation of the system.

To aid in side window defogging/demisting in cold weather:

1. Select

.

2. Ensure that recirculation is disengaged.

3. Set the temperature control to full heat.

4. Set the fan to the highest speed.

5. Direct the outer instrument panel vents towards the side windows.

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Climate Controls

94

To increase airflow to the outer instrument panel vents, close the vents
located in the middle of the instrument panel.

Do not place objects on top of the instrument panel as these
objects may become projectiles in a collision or sudden stop.

REAR WINDOW DEFROSTER

Press the rear window defroster
control to clear the rear window and
sideview mirrors of thin ice or fog.
The light above the control will
illuminate to indicate that the rear
defrost is operating.

The ignition must be in the RUN position and the engine running in
order to operate the rear window defroster.

The rear window defroster turns off automatically after a predetermined
amount of time, if a low battery condition is detected, or if the ignition is
turned to the OFF position. To manually turn off the rear window
defroster at any time, press the control again.

Do not use razor blades or other sharp objects to clean the inside
of the rear window or to remove decals from the inside of the
rear window. This may cause damage to the heated grid lines and
will not be covered by your warranty.

CABIN AIR FILTER

Your vehicle is equipped with a cabin air filter. The particulate air
filtration system is designed to reduce the concentration of airborne
particles such as dust, spores and pollen in the air being supplied to the
interior of the vehicle. The particulate filtration system gives the
following benefits to customers:
• Improves the customer’s driving comfort by reducing particle

concentration

• Improves the interior compartment cleanliness
• Protects the climate control components from particle deposits
The filter is located just in front of the windshield under the cowl grille
on the passenger side of the vehicle.

For more information, or to replace the filter, see your authorized Ford
or Lincoln Mercury dealer.

R

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Climate Controls

95

HEADLAMP CONTROL

Turns the lamps off.

Turns on the parking

lamps, instrument panel lamps,
license plate lamps and tail lamps.

Turns the headlamps on.

Autolamp control

The autolamp system provides light
sensitive automatic on-off control of
the exterior lights normally
controlled by the headlamp control.
• To turn autolamps on, rotate the

control counterclockwise to the
auto position.

• To turn autolamps off, rotate the

control clockwise to the off
position (O).

The autolamp system also keeps the lights on for a period of time after
the ignition switch is turned to OFF. The period of time that the lights
remain on is set at the factory but the time may be adjusted using the
sequence below.

Exit delay programming sequence

1. Start with the ignition in the RUN position and autolamps selected on
the headlight switch.

2. Turn the ignition to the OFF position. (This will start a 10 second
timer during which steps 3 through 6 must be completed.)

3. Turn the autolamps OFF.

4. Turn the ignition to the RUN position.

5. Turn the ignition to the OFF position.

6. Turn the autolamps on (The park lamps and low beams will turn on.)

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Lights

96

7. Turn the autolamps off after the desired delay time is reached. (The
maximum programmable delay is 3 minutes. The lights that turned on in
step 6 will turn off.)

High beams

Pull toward you until control stops
to activate. Repeat to deactivate.

Flash to pass

Pull toward you slightly to activate
and release to deactivate.

Daytime running lamps (DRL) (if equipped)

Turns the highbeam headlamps on with a reduced output.

To activate with automatic transmission:

• the ignition must be in the RUN position;
• the headlamp control is in the OFF position, Parking lamps position,

or Autolamp position when the autolamp function has not turned on
the headlamps (daytime); and

• the transmission is out of Park.

Always remember to turn on your headlamps at dusk or during
inclement weather. The Daytime Running Light (DRL) System

does not activate your tail lamps and generally may not provide
adequate lighting during these conditions. Failure to activate your
headlamps under these conditions may result in a collision.

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Lights

97

Foglamp control (if equipped)

The foglamps can be turned on
when the headlamp control is pulled
toward you and is in any of the
following positions:
• Parking lamps
• Low beams
• Autolamps (when active)
Foglamps will turn off when the
highbeams are activated.

PANEL DIMMER CONTROL

Use to adjust the brightness of the
instrument panel during parklamp,
headlamp and autolamp operation.
• Rotate up to brighten.
• Rotate down to dim.
• Rotate fully up to turn on the

interior lights.

Note: The panel dimmer control is not active when the autolamp system
has determined that it is daytime.

HEADLAMP VERTICAL AIM ADJUSTMENT

Your vehicle is equipped with VOL (Visual Optical Left) headlamps.

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Lights

98

1. Park the vehicle directly in front of a wall or screen on a level surface,
approximately 25 feet (7.6 meters)
away.
• (1) 8 feet (2.4 meters)
• (2) VOL - subtract 2.1 inches (50

mm) from the measurement of
the center of the low beam lamp
to the ground.

• (3) 25 feet (7.6 meters)
• (4) Horizontal reference line
2. Measure the height from the center of your headlamp to the ground
and mark an 8 foot (2.4 meter) horizontal reference line on the vertical
wall or screen 2.1 inches (50 mm) below this height (a piece of masking
tape works well). The center of the lamp is marked by a 3.0 mm circle
on the headlamp lens (use the low beam center mark).

3. Turn on the low beam headlamps to illuminate the wall or screen and
open the hood.

4. On the wall or screen you will
observe a light pattern with flat
edges at the top of the beam
pattern. If the flat edges are not at
the horizontal reference line, the
beam will need to be adjusted.
To see a clearer light pattern for
adjusting, you may want to block
the light from one headlamp while adjusting the other.

5. Remove the sight shield, locate the vertical adjuster on each
headlamp, then use a 6 mm socket wrench or screwdriver to adjust the
headlamp up or down.

6. HORIZONTAL AIM IS NOT REQUIRED FOR THIS VEHICLE AND IS
NON-ADJUSTABLE.

7. Close the hood and turn off the lamps.

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Lights

99

TURN SIGNAL CONTROL

• Push down to activate the left

turn signal.

• Push up to activate the right turn

signal.

INTERIOR LAMPS

Map lamps

The map lamps and controls are
located on the dome lamp. Press the
controls in front of each map lamp
to activate the lamps.

Rear courtesy/reading lamps

The courtesy lamp lights when:
• any door is opened.
• any of the remote entry controls

are pressed and the ignition is
OFF.

To manually turn on the courtesy lamps, press the button next to the
lamp.

BULB REPLACEMENT

Headlamp Condensation

The headlamps are vented to equalize pressure. When moist air enters
the headlamp(s) through the vents, there is a possibility that
condensation can occur. This condensation is normal and will clear
within 45 minutes of headlamp operation.

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Lights

100

Replacing exterior bulbs

Check the operation of all the bulbs frequently.

Using the right bulbs

Replacement bulbs are specified in the chart below. Headlamp bulbs
must be marked with an authorized “D.O.T.” for North America and an
“E” for Europe to assure lamp performance, light brightness and pattern
and safe visibility. The correct bulbs will not damage the lamp assembly
or void the lamp assembly warranty and will provide quality bulb burn
time.

Function

Trade Number

Headlamp low beam

H11LL

Headlamp low beam (HID)

D2R

Headlamp high beam

9005

Park and turn lamp (front)

3457 A/K (amber)

Side marker lamp (front)

LED*

Foglamp

9145

Foglamp (LSE only)

H11LL

Tail lamp, brakelamp, side lamp

3157K

Rear turn lamp

3157 A/K (amber)

Backup lamp

921

License plate lamp

168

High-mount brakelamp

LED*

Map lamp (with moon roof)

906

Rail lamp (rear)

168

Map lamp (front)

906

Sun visor lighted mirror lamp

E9SB-13465-BA

Glove compartment

194

Ashtray

194

Luggage compartment lamp

212-2

All replacement bulbs are clear in color except where noted.

To replace all instrument panel lights - see your authorized dealer.

* See your dealer or a qualified technician for LED replacement.

Interior bulbs

Check the operation of all bulbs frequently.

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Lights

101

Map lamps

For bulb replacement, see a qualified service technician or your dealer.

Replacing headlamp bulbs

The headlamp assembly contains the low beam bulb, the high beam bulb,
park/turn lamp bulb and led side marker. To replace any of these bulbs,
see your authorized dealer.

Replacing HID headlamp bulb (if equipped)

The low beam headlamps on your vehicle use a “high intensity discharge”
source. These lamps operate at a high voltage. The bulb is replaceable.
When the bulb is burned out, the HID bulb must be replaced by your
authorized dealer.

Replacing the LED sidemarker

For bulb replacement, see your authorized dealer.

Replacing front parking lamp/turn signal lamp bulbs

For bulb replacement, see your authorized dealer.

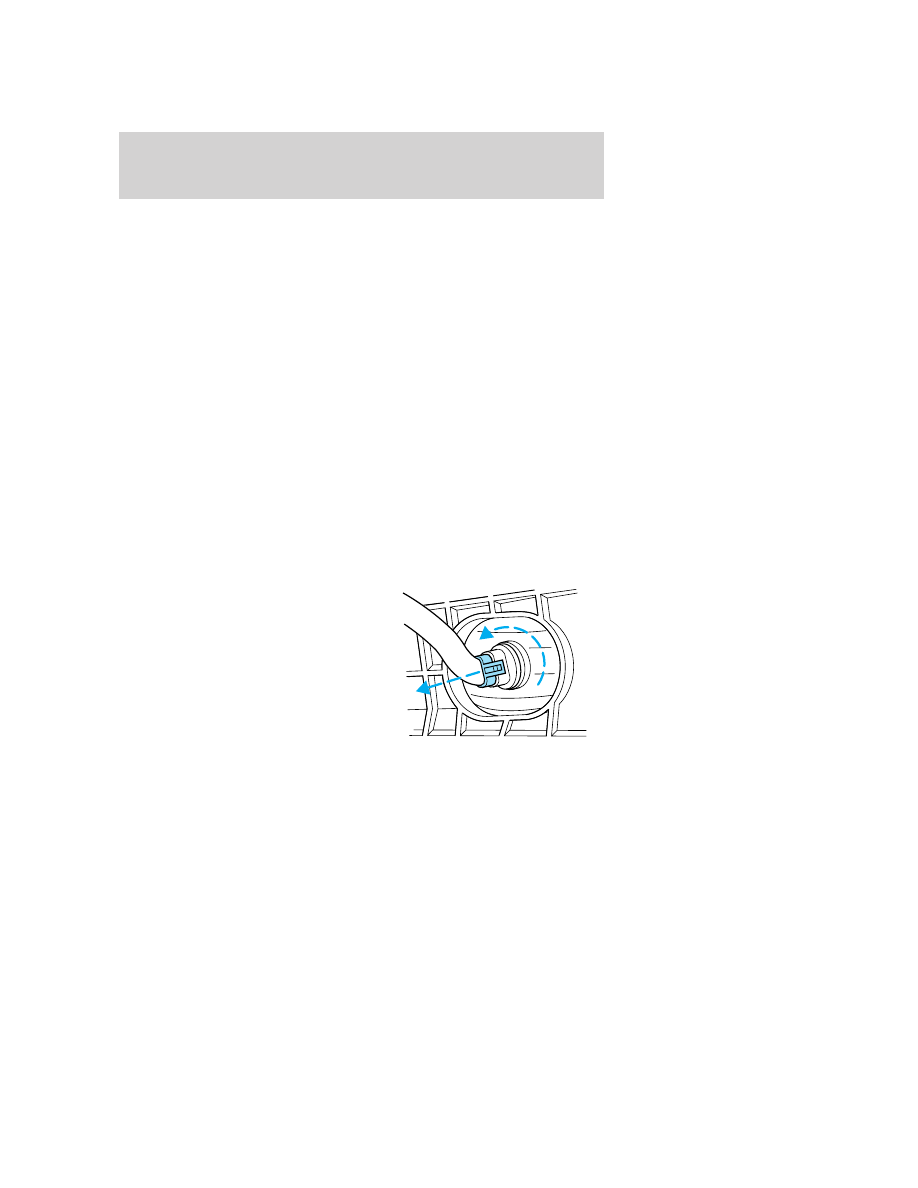

Replacing foglamp bulbs

1. Make sure the headlamp switch is
in the OFF position and disconnect
the electrical connector from the
foglamp bulb.

2. Rotate the foglamp bulb
counterclockwise and remove from
the foglamp.

Install the new bulb in reverse
order.

Replacing high-mount brakelamp bulbs

Your vehicle is equipped with an LED center high-mount stop lamp. It is
designed to last the life of the vehicle. If replacement is required, see
your authorized dealer.

Replacing tail lamp/backup bulbs

For bulb replacement, see your authorized dealer.

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Lights

102

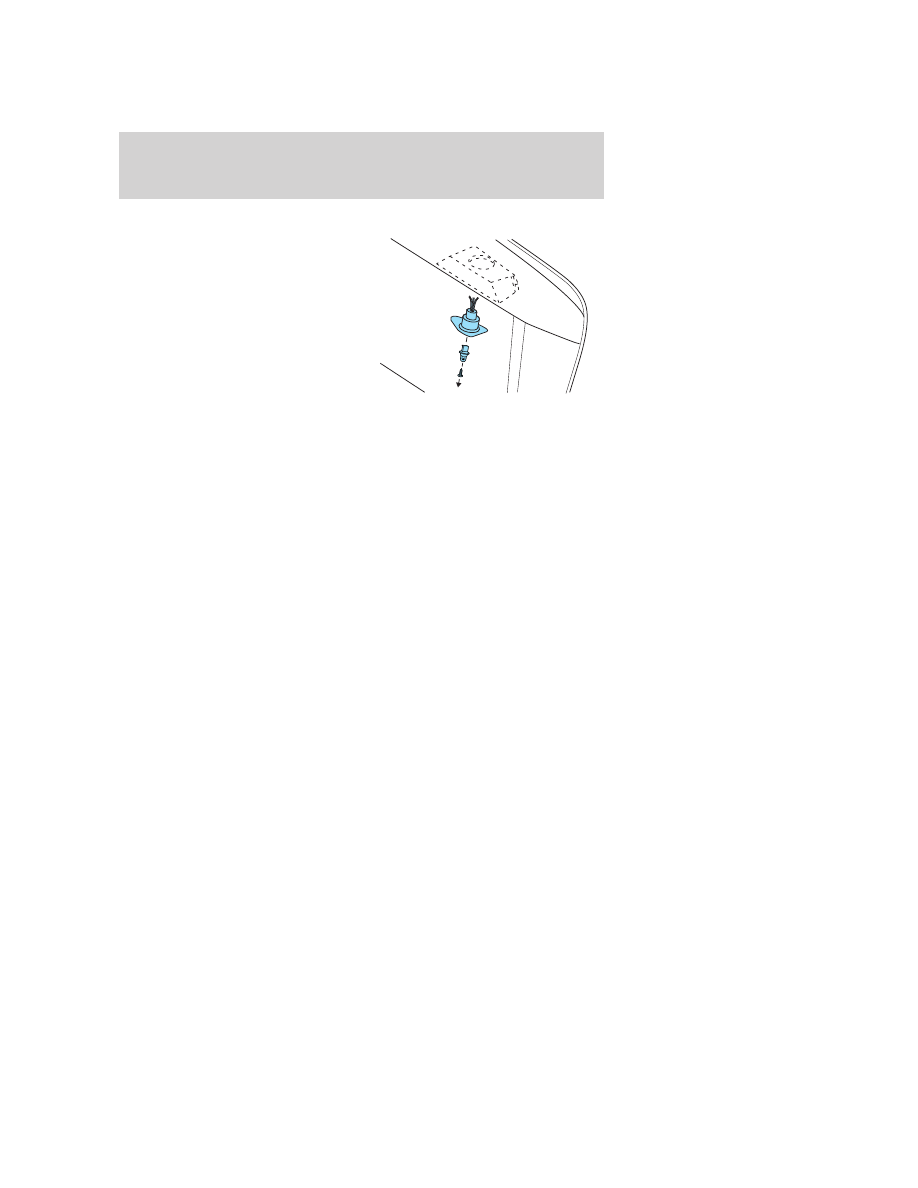

Replacing license plate lamp bulbs

1. Make sure the headlamp switch is
in the OFF position.

2. Remove the screw from the
license plate lamp assembly and pull
it down.

3. Remove bulb socket by turning
counterclockwise.

4. Carefully pull the bulb out from
the socket.

Install new bulb(s) in reverse order.

2006 Lincoln LS (dew)
Owners Guide (post-2002-fmt)
USA (fus)

Lights

103
