Make sure the directional arrows on the crossbars align
with the directional arrows on the side rails. Set the
crossbars into the deployed positions.

Once the crossbars are set into position, tighten the thumb
screws completely.

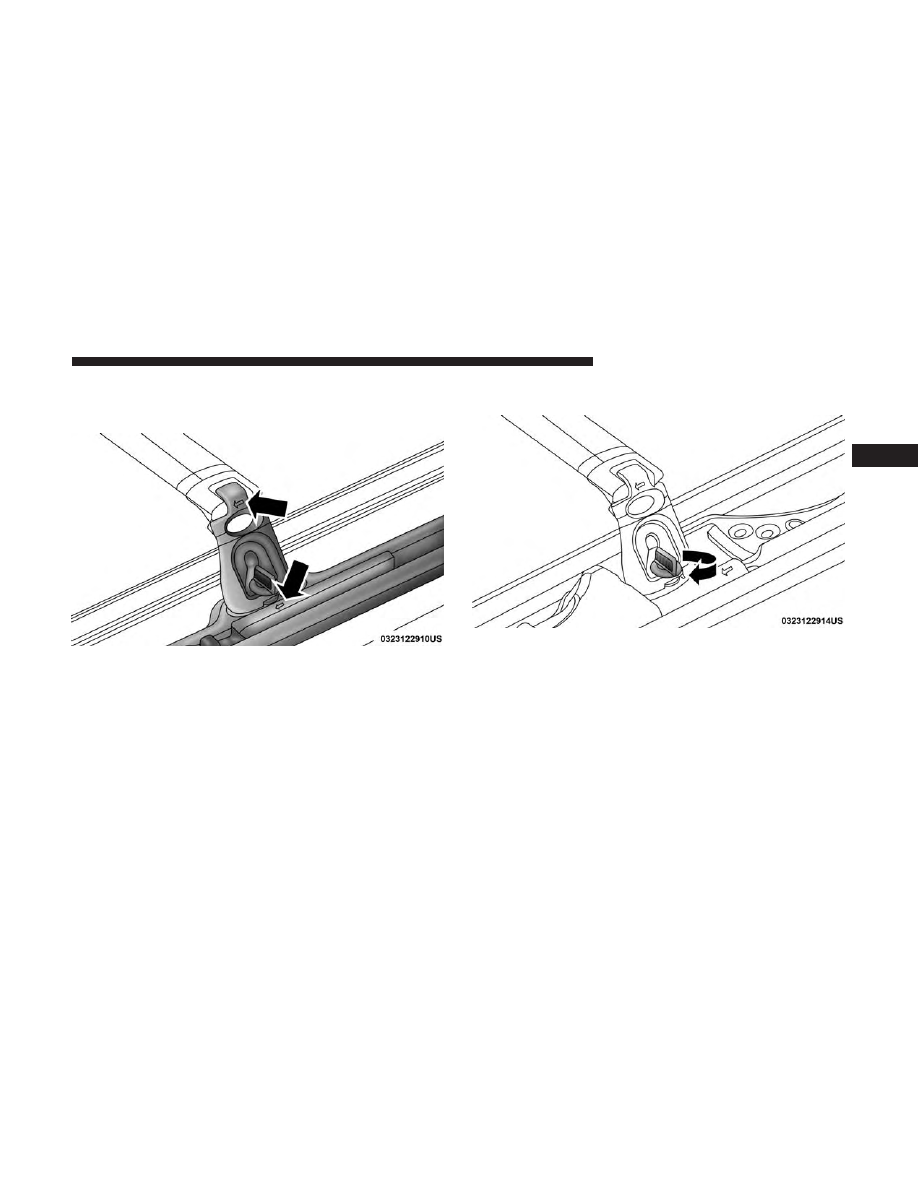

Crossbar To Side Rail Installation

Tightening Crossbar

3

GETTING TO KNOW YOUR VEHICLE

125

Stowing The Crossbars

Reverse the procedure to stow the crossbars, again, taking
care to keep hand clear of pivoting joint. Crossbars are
identical and can be stowed in either rail nest. Once the
crossbars are stowed, tighten the thumb screws completely.

NOTE:

Load should always be secured to crossbars first,

with rail tie down loops used as additional securing points
if needed. Tie loops are intended as supplementary tie
down points only. Do not use ratcheting mechanisms with
the tie loops.

WARNING!

Cargo must be securely tied down before driving your
vehicle. Improperly secured loads can fly off the ve-
hicle, particularly at high speeds, resulting in personal
injury or property damage. Follow the roof rack cau-
tions when carrying cargo on your roof rack.

CAUTION!

• To prevent damage to the roof of your vehicle, DO

NOT carry any loads on the roof rack without the
crossbars deployed. The load should be secured and
placed on top of the crossbars, not directly on the
roof. If it is necessary to place the load on the roof,
place a blanket or other protective layer between the
load and the roof surface.

• To avoid damage to the roof rack and vehicle, do not

exceed the maximum roof rack load capacity of 150 lb
(68 kg). Always distribute heavy loads as evenly as
possible and secure the load appropriately.

(Continued)

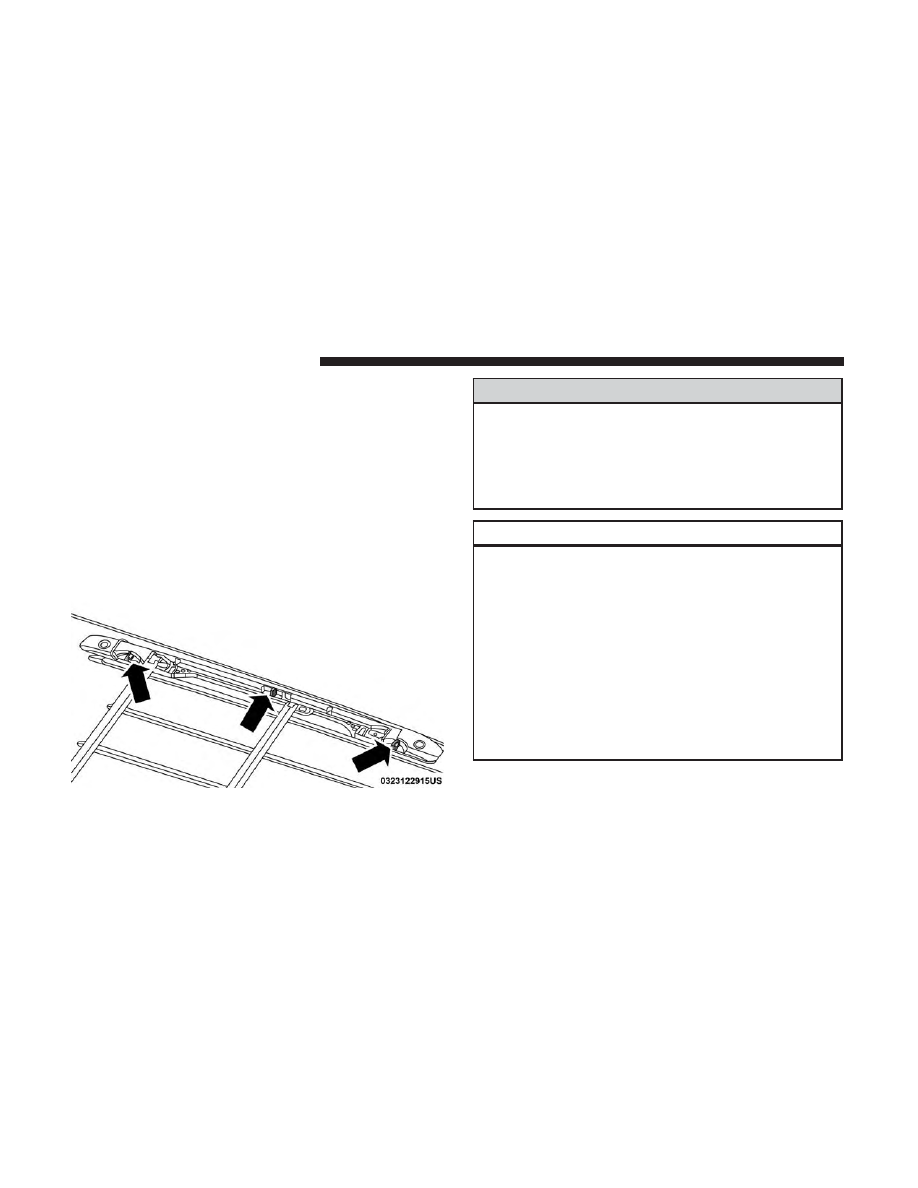

Rail Tie Loops

126

GETTING TO KNOW YOUR VEHICLE

CAUTION! (Continued)

• Load should always be secured to cross bars first,

with tie down loops used as additional securing
points if needed. Tie loops are intended as supple-
mentary tie down points only. Do not use ratcheting
mechanisms with the tie loops. Check the straps and
thumb wheels frequently to be sure that the load
remains securely attached.

• Long loads that extend over the windshield, such as

wood panels or surfboards, or loads with large
frontal area should be secured to both the front and
rear of the vehicle.

• Travel at reduced speeds and turn corners carefully

when carrying large or heavy loads on the roof rack.
Wind forces, due to natural causes or nearby truck
traffic, can add sudden upward lift to a load. This is
especially true on large flat loads and may result in
damage to the cargo or your vehicle.

3

GETTING TO KNOW YOUR VEHICLE

127

GETTING TO KNOW YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . .130

▫ Instrument Cluster Descriptions . . . . . . . . . . . .131

䡵 INSTRUMENT CLUSTER DISPLAY . . . . . . . . . . .133

▫ Instrument Cluster Display Location And

Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133

▫ Oil Life Reset. . . . . . . . . . . . . . . . . . . . . . . . . .135
▫ Instrument Cluster Display Menu Items . . . . . .135

䡵 TRIP COMPUTER . . . . . . . . . . . . . . . . . . . . . . .144
䡵 WARNING LIGHTS AND MESSAGES . . . . . . . . .144

▫ Red Warning Lights . . . . . . . . . . . . . . . . . . . . .145

▫ Yellow Warning Lights . . . . . . . . . . . . . . . . . . .148
▫ White Indicator Lights . . . . . . . . . . . . . . . . . . .152
▫ Green Indicator Lights . . . . . . . . . . . . . . . . . . .152
▫ Blue Indicator Lights . . . . . . . . . . . . . . . . . . . .153

䡵 ONBOARD DIAGNOSTIC SYSTEM — OBD II . . .153

▫ Onboard Diagnostic System (OBD II)

Cybersecurity . . . . . . . . . . . . . . . . . . . . . . . . .154

䡵 EMISSIONS INSPECTION AND MAINTENANCE

PROGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . .154

4

INSTRUMENT CLUSTER

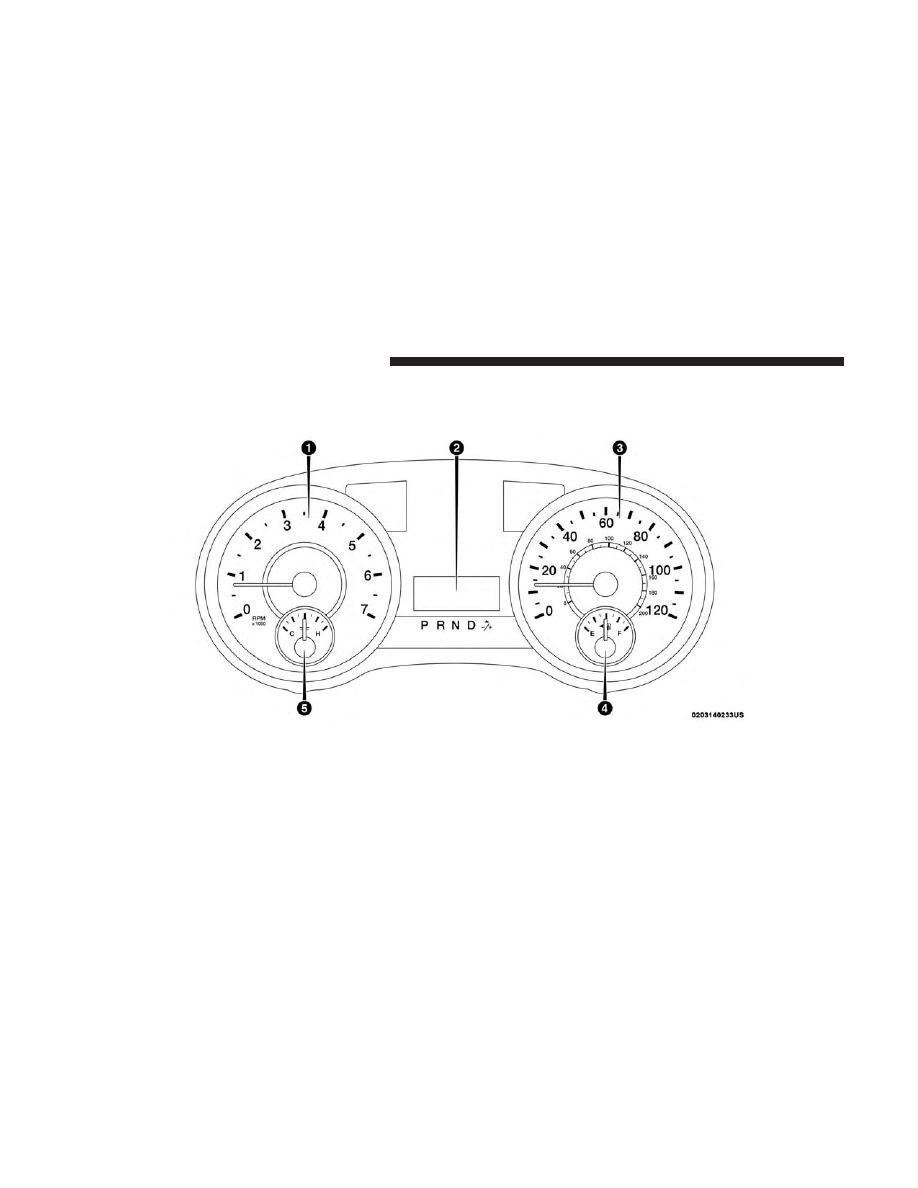

Base Instrument Cluster

130

GETTING TO KNOW YOUR INSTRUMENT PANEL

Instrument Cluster Descriptions

1. Tachometer

Indicates the engine speed in revolutions per minute (RPM
x 1000).

2. Instrument Cluster Display— If Equipped / Odometer

Display / Trip Odometer Display

• Instrument Cluster Display— If Equipped

The instrument cluster display features a driver-
interactive display that is located in the instrument
cluster. Refer to “Instrument Cluster Display” in this
section for further information.

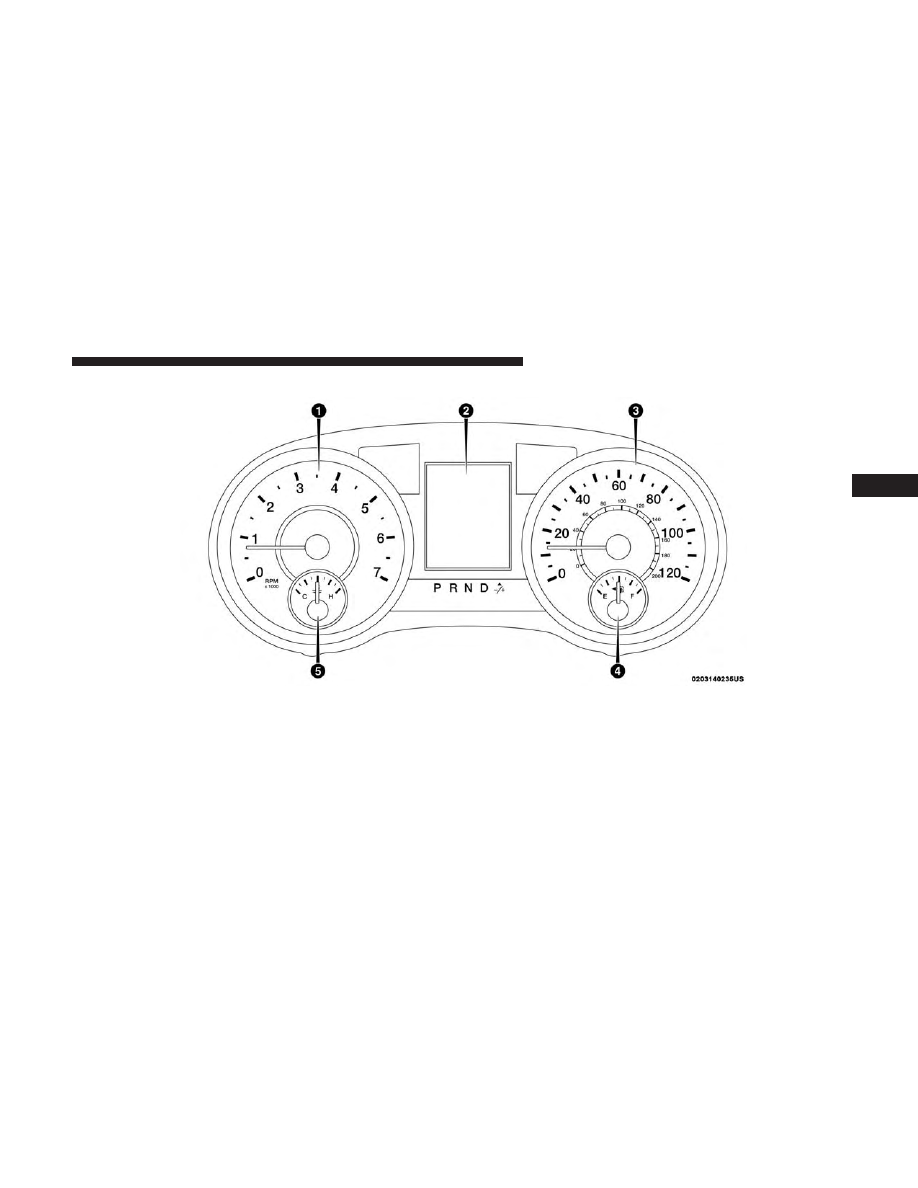

Premium Instrument Cluster

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

131

• Odometer Display / Trip Odometer Display

The odometer display shows the total distance the
vehicle has been driven.
This also displays Trip A and Trip B, DTE, MPG or
L/100km, OAT (Outside Air Temperature) information
to Base Cluster, use STEP and RESET button (on
steering wheel) to access or reset the display.

• Message Display Area

When the appropriate conditions exist, the following
odometer messages will display:
door

— Door Ajar

gATE

— Liftgate Ajar

LoW tirE

— Low Tire Pressure

gASCAP

— Fuel Cap Fault

noFUSE

— Fuse Fault

CHAngE OIL

— Oil Change Required

LoCOOL

— Low Coolant

3. Speedometer

Indicates vehicle speed.

4. Fuel Gauge

• The gauge shows the level of fuel in the fuel tank when

the ignition switch is in the ON/RUN position.

•

The fuel pump symbol points to the side of the

vehicle where the fuel door is located.

5. Temperature Gauge

• The temperature gauge shows engine coolant tem-

perature. Any reading within the normal range indi-
cates that the engine cooling system is operating
satisfactorily.

• The gauge can indicate a higher temperature when

driving in hot weather or up mountain grades. It
should not be allowed to exceed the upper limits of the
normal operating range.

WARNING!

Driving with a hot engine cooling system could dam-
age your vehicle. If the temperature gauge reaches “H”
pull over and stop the vehicle. Idle the vehicle with the
air conditioner turned off until the gauge drops back
into the normal range and is no longer red. If the gauge
remains on the “H”, turn the engine off immediately
and call an authorized dealer for service.

132

GETTING TO KNOW YOUR INSTRUMENT PANEL

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer for
service if your vehicle overheats. If you decide to look
under the hood yourself, see “Servicing And Mainte-
nance”.

NOTE:

The hard telltales will illuminate for a bulb check

when the ignition is first cycled.

INSTRUMENT CLUSTER DISPLAY

Your vehicle is equipped with an instrument cluster dis-
play, which offers useful information to the driver. With the
ignition in the STOP/OFF position (and the key removed,
for vehicles with mechanical key), opening/closing of a
door will activate the display for viewing, and display the
total miles or kilometers in the odometer. Your instrument
cluster display is designed to display important informa-
tion about your vehicle’s systems and features. Using a
driver interactive display located on the instrument panel,
your instrument cluster display can show you how sys-
tems are working and give you warnings when they are

not. The steering wheel mounted controls allow you to
scroll through and enter the main menus and sub-menus.
You can access the specific information you want and make
selections and adjustments.

Instrument Cluster Display Location And Controls

The vehicle’s instrument cluster is equipped with an
instrument cluster display, which offers useful information
to the driver. With the ignition in the STOP/OFF position,
opening/closing of a door will activate the instrument
cluster display for viewing, and display the total miles or
kilometers in the odometer.

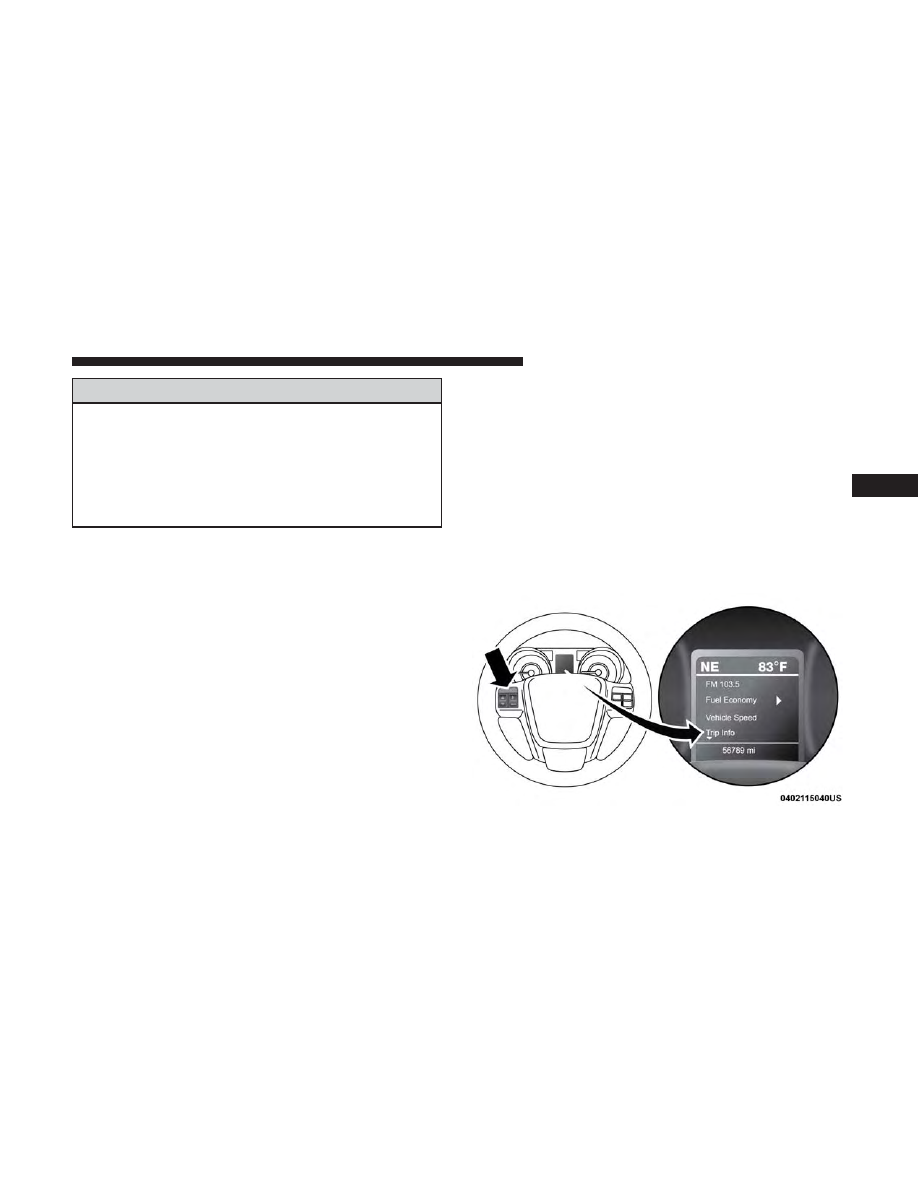

Instrument Cluster Display

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

133

The instrument cluster display menu items consists of the
following:
• Fuel Economy
• Vehicle Speed
• Trip Info
• Tire Pressure
• Vehicle Info
• Messages
• Units
• System Setup (Personal Settings)
• Turn Menu Off
The system allows the driver to select information by
pushing the following buttons mounted on the steering
wheel:

• Up Button

Push and release the up button to scroll upward
through the main menu items (Fuel Economy,
Vehicle Info, Tire PSI, Cruise, Messages, Units,
System Setup).

• Down Button

Push and release the down button to scroll
downward through the main menu items.

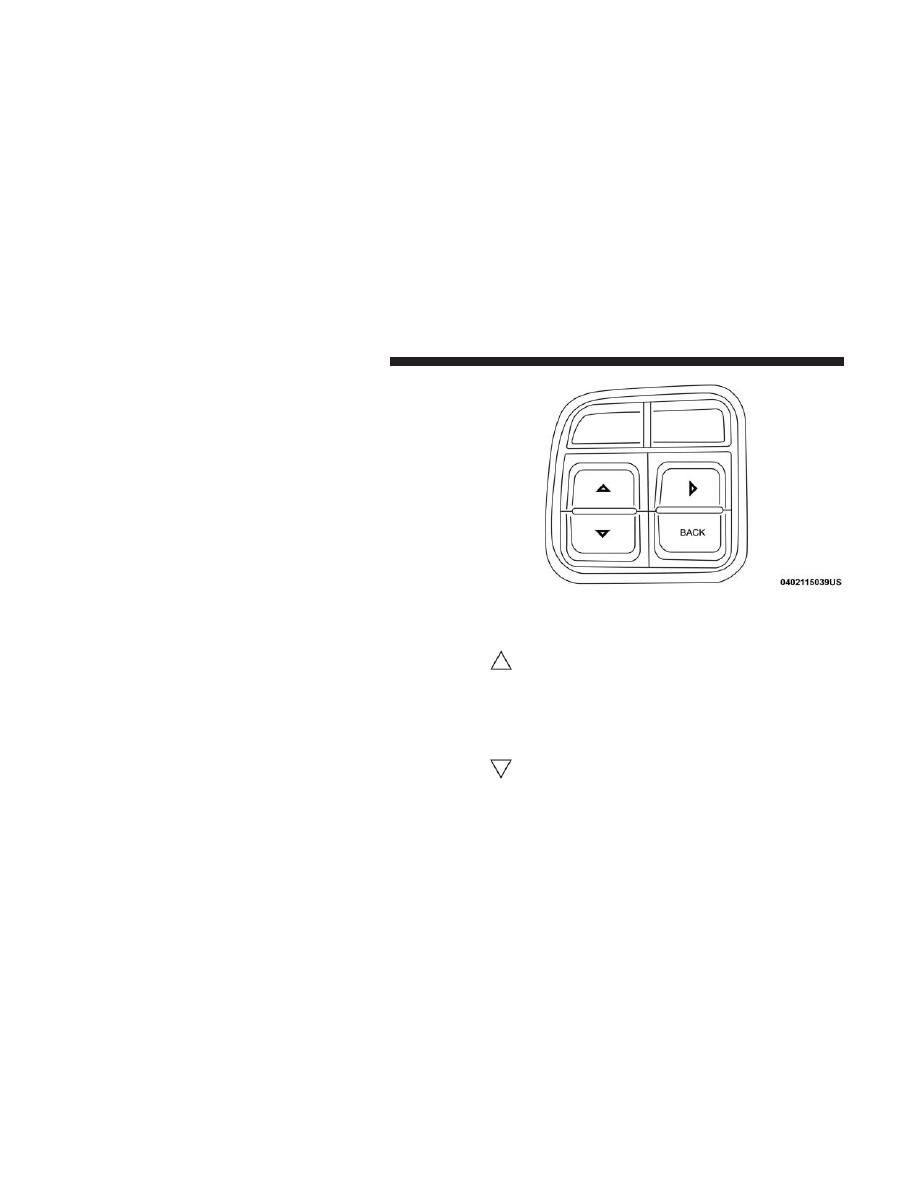

Instrument Cluster Display Steering Wheel Buttons

134

GETTING TO KNOW YOUR INSTRUMENT PANEL

• Right Button

The right button allows access to information in
instrument cluster display submenus, selects
some feature settings, and resets some instru-
ment cluster display features. The instrument

cluster display prompts the driver when the right button
can be used by displaying the right arrow graphic.

Once the right button has been selected for the desired
submenu list, follow the instrument cluster display
prompts to properly select the desired submenu instru-
ment cluster display features.
• BACK Button

Push and release the BACK button to scroll back
to a previous menu or sub-menu.

Oil Life Reset
• Your vehicle is equipped with an engine oil change

indicator system. The “Oil Change Required” message
will display for approximately ten seconds after a single
chime has sounded, to indicate the next scheduled oil
change interval. The engine oil change indicator system

is duty cycle based, which means the engine oil change
interval may fluctuate, dependent upon your personal
driving style.

• Unless reset, this message will continue to display each

time the ignition is cycled to the ON/RUN position.

• To reset the oil change indicator after performing the

scheduled maintenance, refer to the following proce-
dure.

1. Turn the ignition to the ON/RUN position (do not start

the engine).

2. Fully press the accelerator pedal, slowly, three times

within 10 seconds.

3. Turn the ignition to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

Instrument Cluster Display Menu Items

NOTE:

The instrument cluster display menu items display

in the center of the instrument cluster. Menu items may
vary depending on your vehicle features.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

135

Fuel Economy

Push and release the up or down arrow button until “Fuel
Economy” displays highlighted in the instrument cluster
display and push the right arrow button. The following
Fuel Economy functions display in the instrument cluster
display:
• Average Fuel Economy (MPG or L/100 km)
• Distance To Empty (mi or km)
• Current Fuel Economy (MPG or L/100 km)

Vehicle Speed

Push and release the up or down arrow button until
“Vehicle Speed” displays highlighted in the instrument
cluster display and push the right arrow button. Push and
release the right arrow button to display the current speed
in mph or km/h. Pushing the right arrow button a second
time will toggle the unit of measure between mph
or km/h.

NOTE:

Changing the unit of measure in the Vehicle Speed

menu will not change the unit of measure in the instrument
cluster display.

Trip Info

Push and release the up or down arrow button until “Trip
Info” is highlighted in the instrument cluster display and
push the right button. Push and release the up or down
arrow button to highlight one of the following functions:
• Trip A
• Trip B
• Elapsed Time
• Trip Reset

Tire Pressure

Push and release the up or down arrow button until “Tire
PSI:” displays highlighted in the instrument cluster dis-
play. Push and release the right arrow button to view a
graphic of the vehicle with a tire pressure value at each
corner of the graphic.

Units

Push and release the up or down arrow button until
“Units” displays highlighted in the instrument cluster
display and push the right arrow button. The instrument
cluster display, odometer, and navigation system (if
equipped) can be changed between English and Metric
units of measure. To make your selection, scroll up or

136

GETTING TO KNOW YOUR INSTRUMENT PANEL

down until the preferred setting is highlighted, then push
and release the right arrow button until a check-mark
appears next to the setting, showing that the setting has
been selected.

Vehicle Info (Customer Information Features)

Push and release the up or down arrow button until
“Vehicle Info” displays in the instrument cluster display
and push the right arrow button. Push the up or down
arrow button to scroll through the available information
displays.
• Coolant Temperature

Displays the actual coolant temperature.
• Oil Temperature

Displays the actual oil temperature.
• Oil Pressure — If Equipped

Displays the actual oil pressure.
• Transmission Temperature

Displays the actual transmission temperature.
• Engine Hours

Displays the number of hours of engine operation.

Messages

Push and release the up or down arrow button until
“Messages: XX” displays highlighted in the instrument
cluster display. If there is more than one message, pushing
the right arrow button will display a stored warning
message. Push and release the up or down arrow button if
there is more than one message to cycle through the
remaining stored messages. If there are no messages,
pushing the right arrow button will not change the display.

Compass/Outside Temperature Display

The compass readings indicate the direction the vehicle is
facing. The instrument cluster display will display eight or
fifteen compass readings and the outside temperature.

NOTE:

The system will display the last known outside

temperature when starting the vehicle and may need to be
driven several minutes before the updated temperature is
displayed. Engine temperature can also affect the dis-
played temperature; therefore, temperature readings are
not updated when the vehicle is not moving.

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

137

Automatic Compass Calibration

This compass is self-calibrating, which eliminates the need
to set the compass manually. When the vehicle is new, the
compass may appear erratic, and the instrument cluster
display will display “CAL” until the compass is calibrated.
You may also calibrate the compass by completing one or
more 360–degree turns (in an area free from large metal or
metallic objects) until the “CAL” message displayed in the
instrument cluster display turns off. The compass will now
function normally.

NOTE:

A good calibration requires a level surface and an

environment free from large metallic objects such as build-
ings, bridges, underground cables, railroad tracks, etc.

Manual Compass Calibration

If the compass appears erratic and the CAL indicator does
not appear in the instrument cluster display, you must put
the compass into the Calibration Mode manually, as fol-
lows:

1. Turn ON the ignition switch.

2. Push and release the up or down arrow button until the

System Setup (Customer-Programmable Features) menu
is reached, then push and release the right arrow button.

3. Push and release the down button until “Calibrate

Compass” is displayed in the instrument cluster display
then push and release the right button.

4. Push and release the right button to start the calibration.

The “CAL” indicator will be displayed in the instrument
cluster display.

5. Complete one or more 360–degree turns (in an area free

from large metal or metallic objects) until the “CAL”
indicator turns off. The compass will now function
normally.

Compass Variance

Compass Variance is the difference between Magnetic
North and Geographic North. To compensate for the
differences the variance should be set for the zone where
the vehicle is driven, per the zone map. Once properly set,
the compass will automatically compensate for the differ-
ences, and provide the most accurate compass heading. For
the most accurate compass performance, the compass must
be set using the following steps.

138

GETTING TO KNOW YOUR INSTRUMENT PANEL

NOTE:

Keep magnetic materials away from the top of the

instrument panel, such as iPod’s, Mobile Phones, Laptops
and Radar Detectors. This is where the compass module is
located, and it can cause interference with the compass
sensor, and it may give false readings.

1. Turn the ignition switch ON.

2. Push and release the up or down arrow button until the

Setup (Customer-Programmable Features) menu is
reached, then push the right arrow button.

3. Push and release the down arrow button until the

“Compass Variance” message is displayed in the instru-
ment cluster display, then press the right arrow button.
The last variance zone number displays in the instru-
ment cluster display.

4. Push and release the right arrow button until the proper

variance zone is selected, according to the map.

5. Push and release the RETURN button to exit.

Turn Menu OFF

Select from Main Menu using the up or down arrow
button. Pushing the right arrow button clears the menu
display. Pushing any one of the four Display control
buttons will bring the menu back.

Customer-Programmable Features (System Setup)

Personal Settings allows you to set and recall features
when the transmission is in PARK. If the transmission is
out of PARK or the vehicle begins moving, a warning
message SYSTEM SETUP NOT AVAILABLE VEHICLE
NOT IN PARK

displays when you try to select “System

Setup” from the main menu.

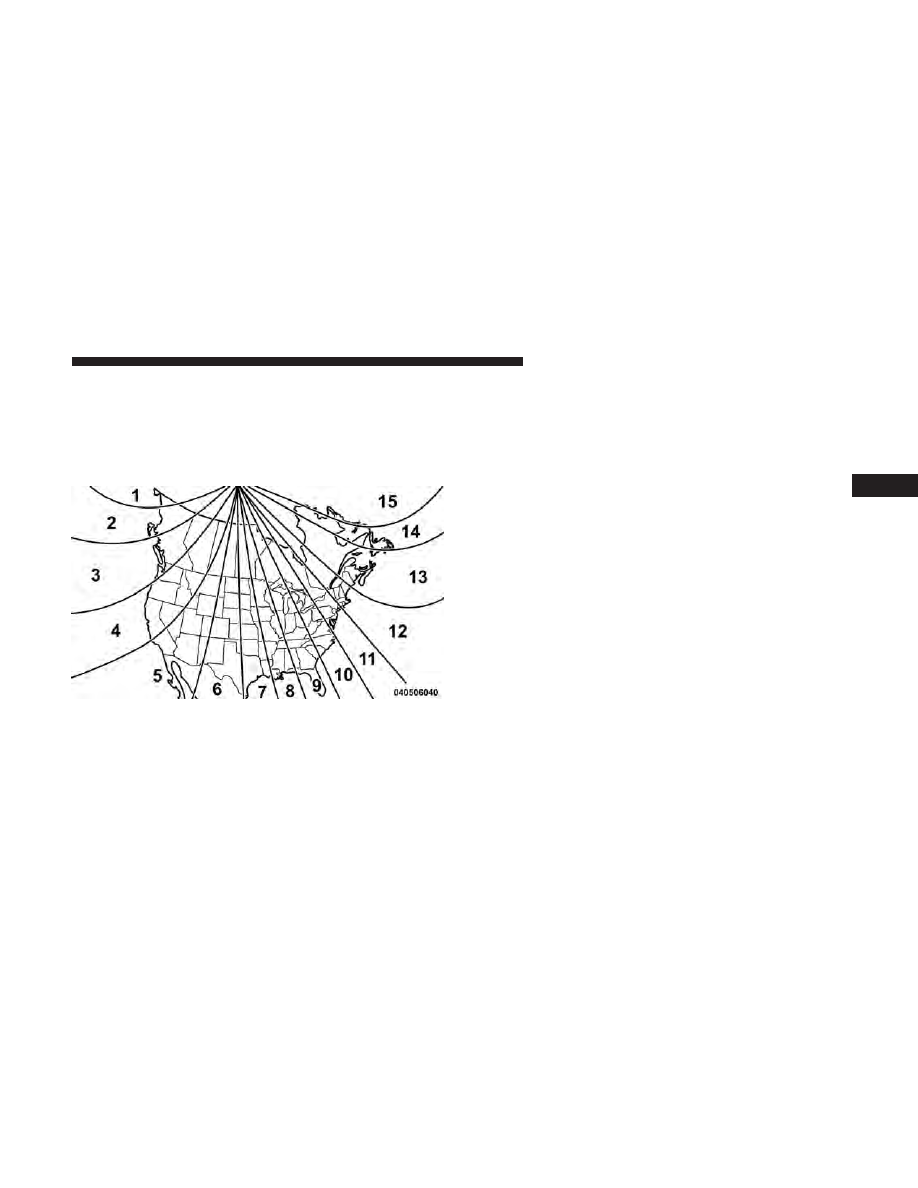

Compass Variance Map

4

GETTING TO KNOW YOUR INSTRUMENT PANEL

139

Push and release the up or down arrow button until

⬙System Setup⬙ is highlighted in the main menu of the
instrument cluster display. Then, push and release the
right

arrow button to enter the System Setup sub-menu.

Push and release the up or down arrow button to select a
feature form the following choices.

Language

When in this display you may select one of three languages
for all display screens, including the trip functions and the
navigation system (if equipped). Push and release the up or
down

arrow button while in this display and scroll through

the language choices. Push and release the right arrow
button to select English, Spanish (Español), or French
(Français). Then, as you continue, the information will
display in the selected language.

Nav–Turn By Turn

When this feature is selected, the navigation system utilizes
voice commands, guiding you through the drive route mile
by mile, turn-by-turn, until the final destination is reached.
To make your selection, push and release the right arrow
button until a check-mark appears next to the feature
showing the system has been activated, or the check-mark
is removed showing the system has been deactivated.

Auto Lock Doors

When selected, all doors will lock automatically when the
vehicle reaches a speed of 15 mph (24 km/h). To make your
selection, push and release the right arrow button until a
check-mark appears.

Auto Unlock Doors

When this feature is selected, all doors will unlock when
the vehicle is stopped and the transmission is in the PARK
or NEUTRAL position and the driver’s door is opened. To
make your selection, push and release the right arrow
button until a check-mark appears next to the feature
showing the system has been activated, or the check-mark
is removed showing the system has been deactivated.

Remote Unlock Sequence

When Unlock Driver Door Only On 1st Press is selected,
only the driver’s side doors will unlock on the first push of
the key fob unlock button. With Unlock Driver Door Only
On 1st Press

, you must push the key fob unlock button

twice to unlock the passenger’s doors. When Unlock All
Doors On 1st Press

is selected, all of the doors will unlock

on the first push of the key fob unlock button. To make
your selection, push and release the right arrow button

140

GETTING TO KNOW YOUR INSTRUMENT PANEL
