2. Pull the outboard side of the lamp rearward far
enough to unsnap the two receptacles on the outboard
side of the lamp housing from the two plastic snap post
retainers in the outer box side panel.

3. Disconnect the wiring harness connectors from the
bulb socket.

4. Rotate the bulb socket counterclockwise 1/4 turn to
unlock it from the housing.

5. Pull the bulb straight out of the socket.

CAUTION!

Do not contaminate the bulb glass by touching it
with your fingers or by allowing it to contact other
oily surfaces. Shortened bulb life will result.

6. Reverse the procedure to install the bulb and housing.

668

MAINTAINING YOUR VEHICLE

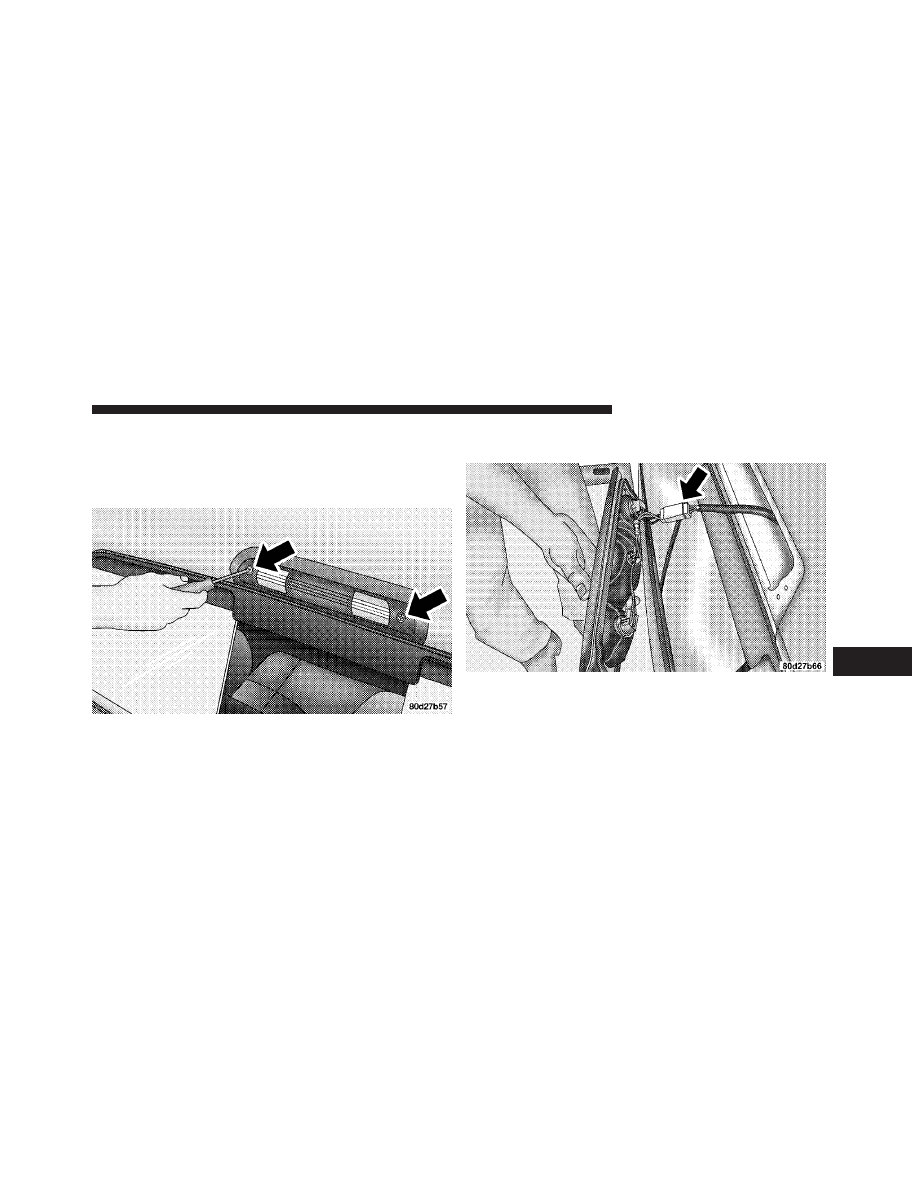

Center High-Mounted Stoplamp (CHMSL) With
Cargo Lamp

1. Remove the two screws holding the housing/lens to
the body as shown.

2. Separate the connector holding the housing and wir-
ing harness to the body.

3. Turn the desired bulb socket

1

⁄

4

turn and remove the

socket and bulb from housing.

7

MAINTAINING YOUR VEHICLE

669

4. Pull the desired bulb straight from the socket.

CAUTION!

Do not contaminate the bulb glass by touching it
with your fingers or by allowing it to contact other
oily surfaces. Shortened bulb life will result.

• Outside Bulbs: Cargo Lamps
• Inside Bulb: Center High-Mounted Stop Lamp

5. Reverse the procedure for installation of bulbs and
housing.

670

MAINTAINING YOUR VEHICLE

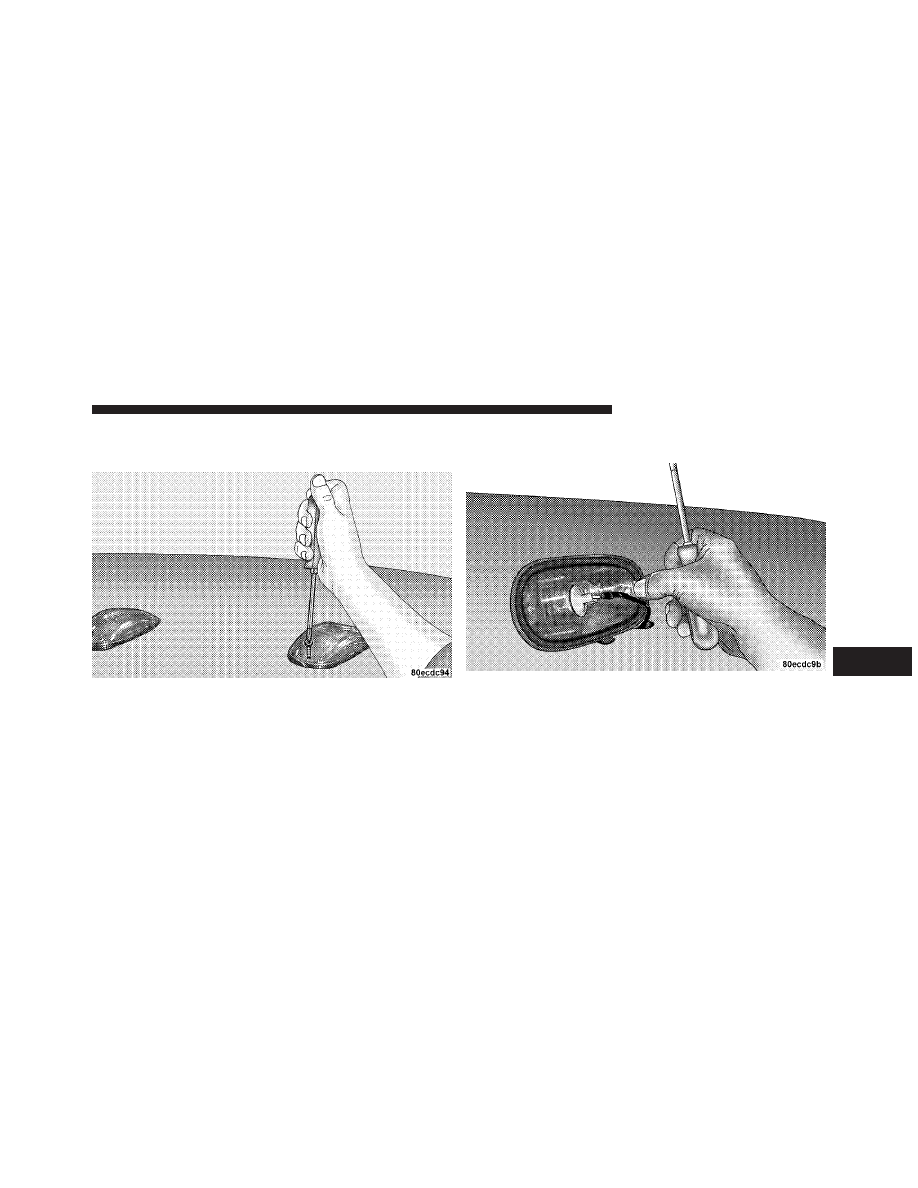

Cab Top Clearance Lamps — If Equipped

1. Remove the two screws from the top of the lamp.

2. Rotate the socket

1

⁄

4

turn and pull it from the lamp

assembly.

7

MAINTAINING YOUR VEHICLE

671

3. Pull the bulb straight from it’s socket and replace.

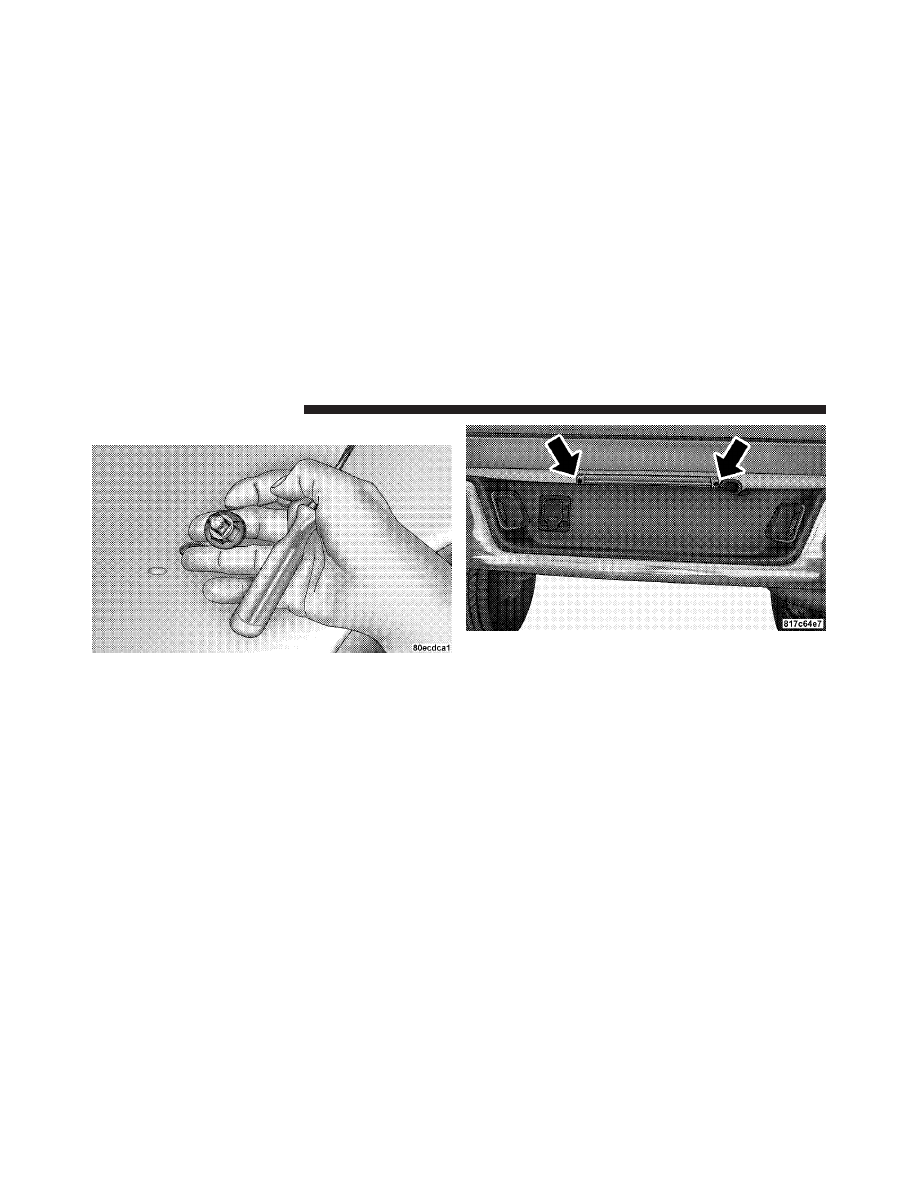

Rear Lamp Bar ID Marker (Dual Rear Wheels) — If
Equipped

1. Loosen the two screws and the housing to gain access
to the bulb sockets.

2. Turn the socket

1

⁄

4

turn counterclockwise to access the

bulb.

3. Pull the bulb straight out from the socket.

4. Reverse the procedure for installation of the bulbs and
housing.

672

MAINTAINING YOUR VEHICLE

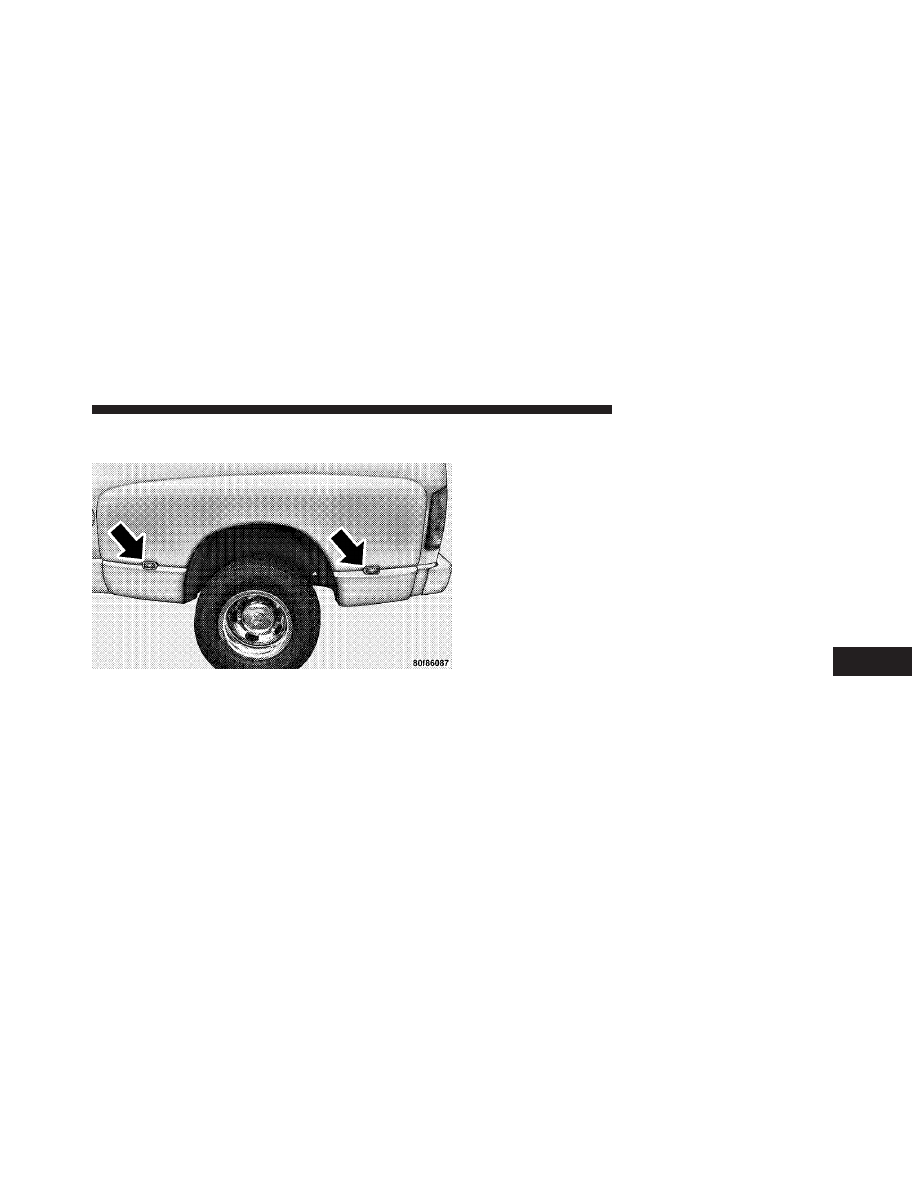

Side Marker Lamps (Dual Rear Wheels) — If
Equipped

1. Push rearward on the side marker lamp assembly.

2. Pull the entire assembly from the fender.

3. Turn the socket

1

⁄

4

turn counterclockwise and remove

from assembly to access the bulb.

4. Pull the bulb straight out from socket.

5. Reverse the procedure for installation of the bulbs and
housing.

7

MAINTAINING YOUR VEHICLE

673

FLUID CAPACITIES

U.S.

Metric

Fuel (Approximate)
1500 Regular Cab Shortbed/Crew Quad Cab Models

26 Gallons

98 Liters

1500 Regular Cab Longbed/Crew Quad Cab Models
(Optional)

32 Gallons

121 Liters

2500/3500 Shortbed Models

34 Gallons

129 Liters

2500/3500 Longbed Models

35 Gallons

132 Liters

Engine Oil with Filter
3.7L Engine (SAE 5W-20, API Certified)

5 Quarts

4.7 Liters

4.7L Engine (SAE 5W-20, API Certified)

6 Quarts

5.7 Liters

5.7L Engine (SAE 5W-20, API Certified)

7 Quarts

6.6 Liters

5.7L Engine (SAE 5W-30, API Certified). For 2500/
3500 trucks operating under a gross combined weight
rating greater than 14,000 lbs (6 350 kg).

7 Quarts

6.6 Liters

674

MAINTAINING YOUR VEHICLE

U.S.

Metric

Cooling System
3.7L Engine (MOPAR

威 Antifreeze/Coolant

5 Year/100,000 Mile Formula or equivalent)

14 Quarts

13 Liters

4.7L Engine (MOPAR

威 Antifreeze/Coolant

5 Year/100,000 Mile Formula or equivalent)

14 Quarts

13 Liters

5.7L Engine — 1500 Models (MOPAR

威 Antifreeze/

Coolant 5 Year/100,000 Mile Formula or equivalent)

16 Quarts

15 Liters

5.7L Engine — 2500/3500 Models (MOPAR

威

Antifreeze/Coolant 5 Year/100,000 Mile Formula or
equivalent)

18.7 Quarts

17.7 Liters

5.7L Engine — 2500/3500 Models w/Heavy Duty
(MOPAR

威 Antifreeze/Coolant 5 Year/100,000 Mile

Formula or equivalent)

19.2 Quarts

18.2 Liters

7

MAINTAINING YOUR VEHICLE

675

FLUIDS, LUBRICANTS AND GENUINE PARTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

MOPAR

威 Antifreeze/Coolant 5 Year/100,000 Mile Formula HOAT (Hy-

brid Organic Additive Technology) or equivalent.

Engine Oil

Use API Certified SAE 5W-20 Engine Oil, meeting the requirements of
Chrysler Material Standard MS-6395. Refer to your engine oil filler cap for
correct SAE grade.

Engine Oil – 5.7L Engine For 2500/
3500 trucks operating under a gross
combined weight rating greater
than 14,000 lbs/(6,350 kg.)

Use API Certified SAE 5W-30 Engine Oil, meeting the requirements of
Chrysler Material Standard MS-6395. Refer to your engine oil filler cap for
correct SAE grade.

Engine Oil Filter

MOPAR

威 Engine Oil Filter or equivalent.

Spark Plugs – 3.7L Engine

ZFR6F-11G (Gap 0.043 in [1.1 mm])

676

MAINTAINING YOUR VEHICLE

Component

Fluid, Lubricant, or Genuine Part

Spark Plugs – 4.7L Engine

Upper Bank — FR8TE2 (Gap 0.039 in [.99 mm]) Lower Bank — FR8T1332
(Gap 0.051 in [1.30 mm])

Spark Plugs – 5.7L Engine

LZFR5C–11 (Gap 0.043 in [1.1 mm])

Fuel Selection – 3.7L and 4.7L
Engines

87 Octane

Fuel Selection – 5.7L Engine

87 Octane Acceptable - 89 Octane Recommended

7

MAINTAINING YOUR VEHICLE

677

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transmission - Gasoline
Engines Only

MOPAR

威 ATF+4威 Automatic Transmission Fluid or equivalent licensed

ATF+4

威 product.

Transfer Case

MOPAR

威 ATF+4威 Automatic Transmission Fluid or equivalent licensed

ATF+4

威 product.

Transfer Case – BW44–44 Only

MOPAR

威 BW44–44 Transfer Case Fluid or equivalent.

Front Axle – 1500 Four-Wheel Drive
Models

GL-5 SAE 75W-90 (MS-9763) or equivalent.

Rear Axle – 1500 Models

MOPAR

威 Synthetic Gear Lubricant SAE 75W-140 (MS-8985). Limited-Slip

Rear Axles require the addition of 5 oz. (148 ml) MOPAR

威 Limited Slip

Additive or equivalent.

Front and Rear Axle – 2500/3500
Models

Synthetic, GL-5 SAE, 75W-90 or equivalent. Limited-Slip 10.5/11.5 inch
Rear Axles Limited slip additive is not required.

Brake Master Cylinder

MOPAR

威 DOT 3 and SAE J1703 or equivalent. If DOT 3 brake fluid is not

available, then DOT 4 is acceptable. Use only recommended brake fluids.

Power Steering Reservoir

MOPAR

威 Power Steering Fluid +4, MOPAR威 ATF+4威 Automatic Trans-

mission Fluid or equivalent licensed ATF+4

威 product.

678

MAINTAINING YOUR VEHICLE

MAINTENANCE SCHEDULES

CONTENTS

䡵 Maintenance Schedule . . . . . . . . . . . . . . . . . . 680

▫ Required Maintenance Intervals . . . . . . . . . . 682

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

MAINTENANCE SCHEDULE

The Scheduled Maintenance services listed in this
manual must be done at the times or mileages specified
to protect your vehicle warranty and ensure the best
vehicle performance and reliability. More frequent main-
tenance may be needed for vehicles in severe operating
conditions, such as dusty areas and very short trip
driving. Inspection and service should also be done
anytime a malfunction is suspected.

Your vehicle is equipped with an automatic oil change
indicator system. The oil change indicator system will
remind you that it is time to take your vehicle in for
scheduled maintenance.

On Electronic Vehicle Information Center (EVIC)
equipped vehicles, “Oil Change Required” will be dis-
played in the EVIC and a single chime will sound,
indicating that an oil change is necessary.

On Non-EVIC equipped vehicles, “Change Oil” will flash
in the instrument cluster odometer and a single chime
will sound, indicating that an oil change is necessary.

Based on engine operation conditions, the oil change
indicator message will illuminate. This means that ser-
vice is required for your vehicle. Operating conditions
such as frequent short-trips, trailer tow, extremely hot or
cold ambient temperatures, and E85 fuel usage will
influence when the “Change Oil” message is displayed.
Depending on operating conditions, the message may
appear as early as 3,500 miles (5 630 km) since last reset.
Have your vehicle serviced as soon as possible, within
the next 500 miles (805 km).

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

680

MAINTENANCE SCHEDULES

NOTE:

• The oil change indicator message will not monitor the

time since the last oil change. Change your vehicle’s
oil if it has been six months since your last oil change,
even if the oil change indicator message is NOT
illuminated.

• Change your engine oil more often if you drive your

vehicle off-road for an extended period of time.

• Under no circumstances should oil change intervals

exceed 8,000 miles (13 000 km) or six months, which-
ever comes first.

Your authorized dealer will reset the oil change indicator
message after completing the scheduled oil change. If a
scheduled oil change is performed by someone other
than your authorized dealer, the message can be reset by

referring to the steps described under “Electronic Vehicle
Information Center (EVIC)/Oil Change Required” in
“Understanding Your Instrument Panel” or under “In-
strument Cluster Description/Odometer/Trip Odom-
eter” in “Understanding Your Instrument Panel” for
further information.

At Each Stop For Fuel

• Check the engine oil level about five minutes after a

fully warmed engine is shut off. Checking the oil level
while the vehicle is on level ground will improve the
accuracy of the oil level reading. Add oil only when
the level is at or below the ADD or MIN mark.

• Check the windshield washer solvent and add if

required.

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

MAINTENANCE SCHEDULES

681

Once A Month

• Check tire pressure and look for unusual wear or

damage.

• Inspect the battery and clean and tighten the terminals

as required.

• Check the fluid levels of the coolant reservoir, brake

master cylinder, and transmission and add as needed.

• Check all lights and other electrical items for correct

operation.

At Each Oil Change

• Change the engine oil filter.
• Inspect the brake hoses and lines.

CAUTION!

Failure to perform the required maintenance items
may result in damage to the vehicle.

Required Maintenance Intervals

NOTE:

** Vehicles built with the 4.7L engine are

equipped with sixteen spark plugs. One set is located on
the top of the engine under the coils and the second set is
located on the side of the engine.

The spark plugs located under the coils are a standard
plug and must be changed every 48,000 miles
(78 000 km).

The spark plugs located on the side of the engine are a
premium plug and must be changed every 96,000 miles
(156 000 km).

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

682

MAINTENANCE SCHEDULES

8,000 Miles (13,000 km) or
6 Months Maintenance Service
Schedule

❏ Change the engine oil and engine oil

filter.

❏ Rotate the tires, rotate at the first sign of

irregular wear, even if it occurs before
8,000 miles (13 000 km).

❏ Lube the front drive shaft fitting

(2500/3500 (4x4) models only).

Odometer Reading

Date

Repair Order #

Dealer Code

Signature, Authorized Service Center

16,000 Miles (26,000 km) or 12 Months Maintenance Service
Schedule

❏ Change the engine oil and engine oil filter.

❏ Rotate the tires, rotate at the first sign of irregular wear, even if it occurs before

16,000 miles (26 000 km).

❏ If using your vehicle for any of the following: Dusty or off-road conditions. Inspect the

engine air cleaner filter; replace if necessary.

❏ Lube the front drive shaft fitting (2500/3500 (4x4) models only).

❏ Inspect the brake linings, replace if necessary.

❏ Inspect exhaust system. Perform the first inspection at 16,000 miles (26 000 km) or

12 months.

❏ Inspect the front suspension, tie rod ends and boot seals for cracks or leaks and all parts for

damage, wear, improper looseness or end play; replace if necessary.

Odometer Reading

Date

Repair Order #

Dealer Code

Signature, Authorized Service Center

8

M

A

I

N

T
E

N
A
N
C

E

S
C
H
E
D
U
L
E
S

MAINTENANCE SCHEDULES

683
