The DVD player may shut down during extremely hot
conditions, such as when the vehicle’s interior tempera-
ture is above 120°F. When this occurs, the DVD player
will display

⬙VES High Temp⬙ and will shut off the VES™

displays until a safe temperature is reached. This shut-
down is necessary to protect the optics of the DVD
player.

Display
Other Language Setup

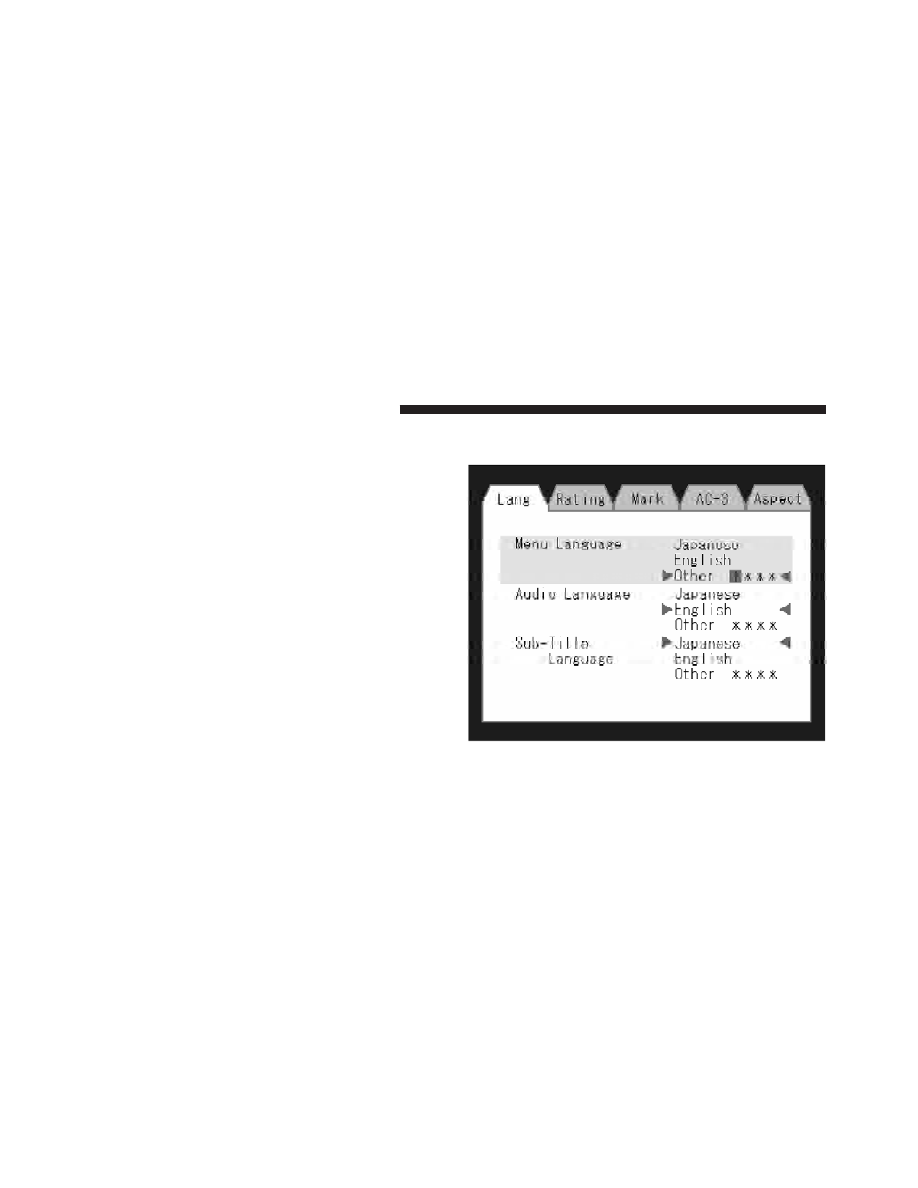

DVD Player Language Menu

348

UNDERSTANDING YOUR INSTRUMENT PANEL

All of the Language settings have a special

⬙Other⬙ setting

to accommodate languages other than Japanese or Eng-
lish. These languages are selected using a special four-
digit code.

To enter a new language code, activate the DVD Setup
Menu. To enter DVD Setup Menu stop the DVD, enter
radio disc mode, then DVD setup and follow these
additional instructions:

• Using the remote control Up and Down cursor but-

tons, highlight the Language item you want to edit,
and then press the remote control ENTER button.

• Using the remote control Down cursor button, select

the

⬙Other⬙ setting, then press the remote control’s

Right cursor button to begin editing the setting.

• Using the remote control Up and Down cursor but-

tons, select a digit for the current position. After
selecting the digit, press the remote control’s Right
cursor button to select the next digit. Repeat this digit
selection sequence for all four digits.

• When the entire four-digit code is entered, press the

remote control’s ENTER button. If the language code
is not valid, the numbers all change back to

⬙*⬙. If the

digits are visible after this step, then the language code
is valid.

Here is an abbreviated list of language codes. For more
language codes, please contact the dealer where the
vehicle was purchased.

Language

Code

Language

Code

Dutch

2311

French

1517

German

1304

Italian

1819

Portuguese

2519

Spanish

1418

4

UNDERSTANDING YOUR INSTRUMENT PANEL

349

Rating and Password Setup

The Rating and Password settings work together to control
the types of DVDs that your family watches. Most DVD-
Video discs have a rating (from 1 to 8) assigned to them
where lower numbers are designated for all audiences and
higher numbers are designated for more adult audiences.

When a DVD-Video disc is loaded, its rating is compared
to the setting in the DVD player. If the rating of the disc
is higher than the setting in the player, a Password screen
is displayed. In order to watch the disc, the rear passen-
ger must enter the correct password using the password
entry method described below.

To play all discs without requiring a password, set the
DVD player’s rating to Level 8. Setting the rating to Level
1 always requires the password to play any DVD disc.
Not all DVD discs encode a Rating, so it is still possible
that discs designed for adult audiences can still play
without requiring a password.

The default rating is Level 8 (play all discs without a
password) and the default password is 0000.

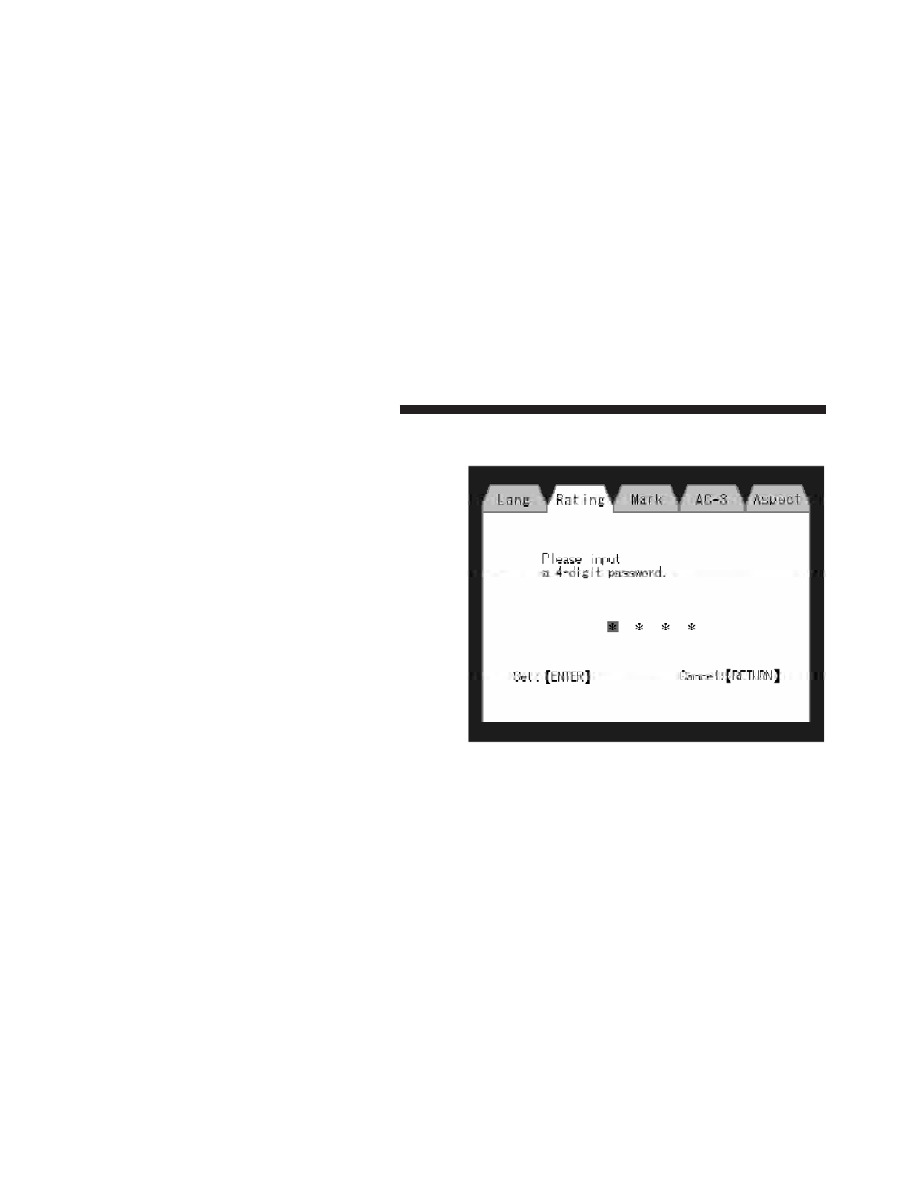

DVD Password Entry

350

UNDERSTANDING YOUR INSTRUMENT PANEL

To set the password, activate the DVD Setup Menu and
follow these additional instructions:
• Using the remote control Left and Right cursor but-

tons, select the Rating tab.

• Highlight ⬙Change Password⬙, and then press the

remote control’s ENTER button.

• Enter the current password. Select a digit, use the

remote control Up and Down cursor buttons to set the
value for the current digit, and then press the remote
control’s Right cursor button to select the next digit.
Repeat this digit selection sequence for all four digits.

• After the four-digit password is entered, press the

remote control’s ENTER button. If the password is
correct, the set password screen is displayed.

• Using the remote control’s Up and Down cursor

buttons to set the value for the current digit and the
remote control’s Right cursor button to select digits,
enter the new password.

• After the four-digit password is entered, press the

remote control’s ENTER button to accept the change.

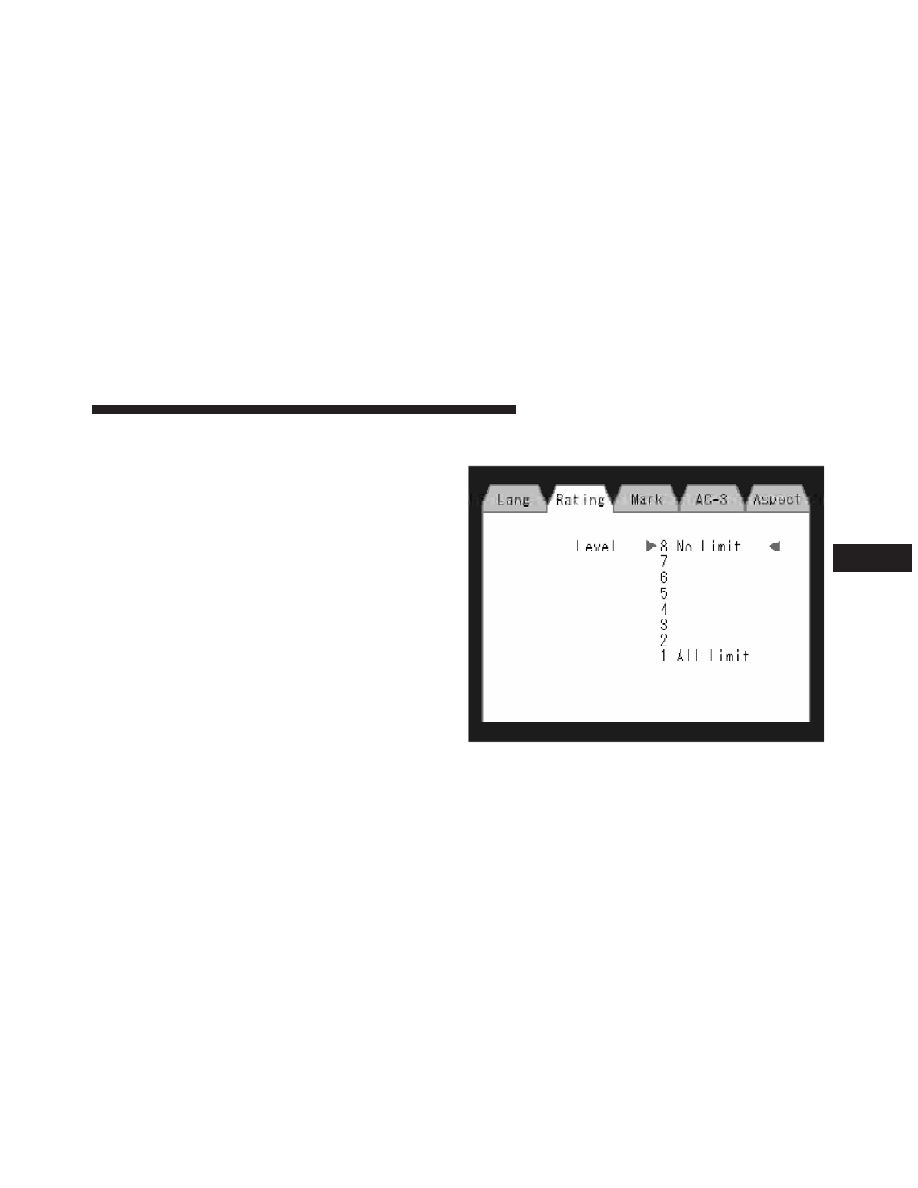

DVD Player Level Menu

4

UNDERSTANDING YOUR INSTRUMENT PANEL

351

To set the rating, activate the DVD Setup Menu and
follow these additional instructions:

• Using the remote control’s Left and Right cursor

buttons, select the Rating tab.

• Highlight ⬙Change Rating⬙, and then press the remote

control’s ENTER button.

• Enter the current password. Select a digit, use the

remote control’s Up and Down cursor buttons to set
the value for the current digit, and then press the
remote control’s Right cursor button to select the next
digit. Repeat this digit selection sequence for all four
digits.

• After the four-digit password is entered, press the

remote control’s ENTER button. If the password is
correct, the Rating Level menu is displayed.

• Using the remote control’s Up and Down cursor

buttons, select the new rating level, and then press the
remote control’s ENTER button to accept the change.

Product Agreement
This product incorporates copyright protection technol-
ogy that is protected by U.S. patents and other intellec-
tual property rights. Use of this copyright protection
technology must be authorized by Macrovision, and is
intended for home or other limited viewing uses other-
wise authorized by Macrovision. Reverse engineering or
disassembly is prohibited.

Dolby

威 Digital and MLP Lossless Manufactured

under license from Dolby Laboratories.

⬙Dolby⬙,

⬙MLP Lossless⬙, and the double-D symbol are trademarks
of Dolby Laboratories. Confidential unpublished works.
Copyright 1992-1997 Dolby Laboratories. All right re-
served.

352

UNDERSTANDING YOUR INSTRUMENT PANEL

General Information

This system complies with Part 15 of the FCC Operation
is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received,
including interference that may cause undesired
operation.

STEERING WHEEL AUDIO CONTROLS — IF
EQUIPPED

The remote sound system controls are located on the rear
surface of the steering wheel. Reach behind the wheel to
access the switches.

The right hand control is a rocker type switch with a
pushbutton in the center. Pressing the top of the switch
will increase the volume, and pressing the bottom of the
switch will decrease the volume.

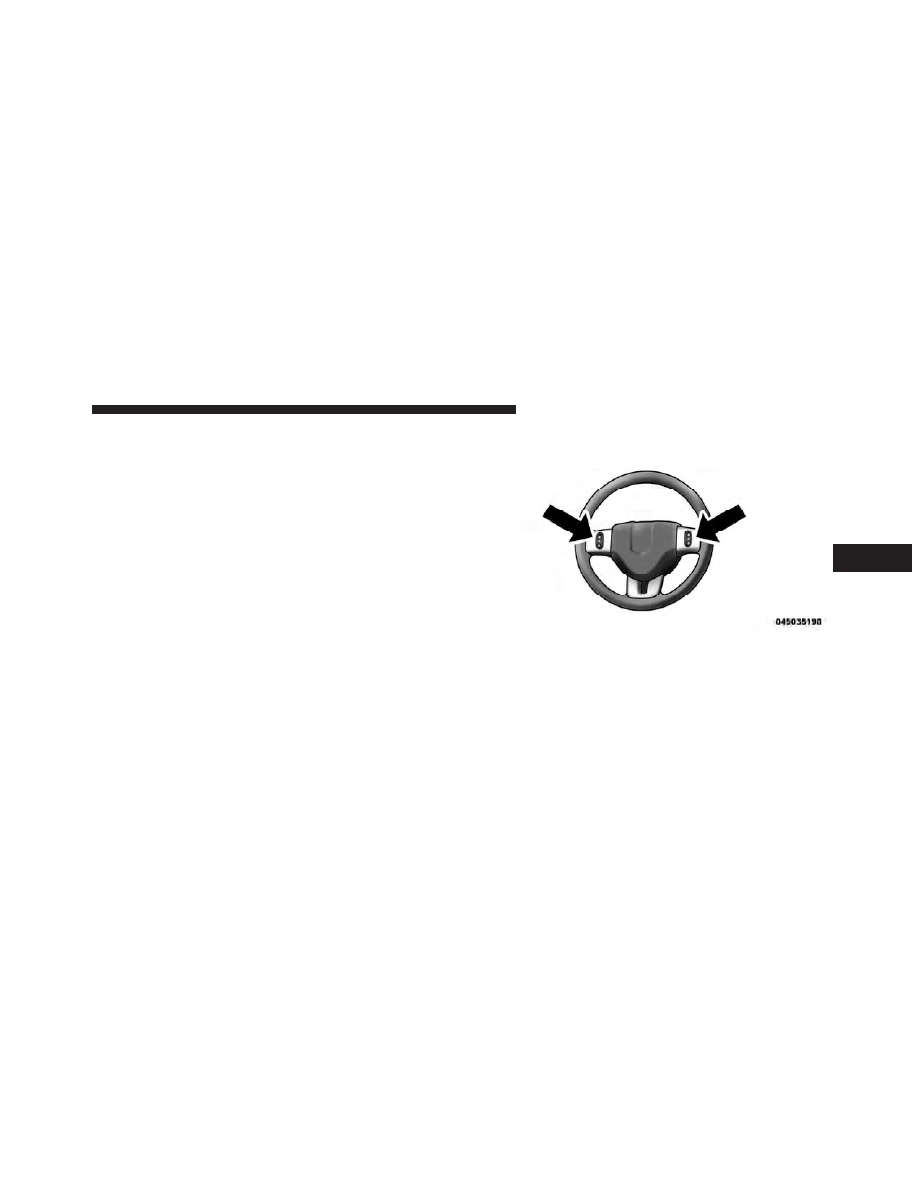

Remote Sound System Controls

(Back View Of Steering Wheel)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

353

The button located in the center of the right hand control
will switch modes to Radio, CD or other valid audio
source.

The left hand control is a rocker type switch with a
pushbutton in the center. The function of the left hand
control is different depending on which mode you are in.

The following describes the left hand control operation in
each mode.

Radio Operation

Pressing the top of the switch will SEEK up for the next
listenable station and pressing the bottom of the switch
will SEEK down for the next listenable station.

The button located in the center of the left hand control
will tune to the next pre-set station that you have
programmed in the radio pre-set pushbuttons.

CD Player

Pressing the top of the switch once will go to the next
track on the CD. Pressing the bottom of the switch once
will go to the beginning of the current track or to the
beginning of the previous track if it is within one second
after the current track begins to play.

If you press the switch up or down twice it plays the
second track, three times, it will play the third, etc.

The button in the center of the left hand switch changes
CDs on the 6–Disc in-dash CD changer radio. This button
does not function for all other radios.

CD/DVD DISC MAINTENANCE

To keep a CD/DVD in good condition, take the following
precautions:

1. Handle the disc by its edge; avoid touching the
surface.

354

UNDERSTANDING YOUR INSTRUMENT PANEL

2. If the disc is stained, clean the surface with a soft cloth,
wiping from center to edge.

3. Do not apply paper or tape to the disc; avoid scratch-
ing the disc.

4. Do not use solvents such as benzene, thinner, cleaners,
or anti-static sprays.

5. Store the disc in its case after playing.

6. Do not expose the disc to direct sunlight.

7. Do not store the disc where temperatures may become
too high.

NOTE:

If you experience difficulty in playing a particu-

lar disc, it may be damaged (i.e., scratched, reflective
coating removed, a hair, moisture or dew on the disc)
oversized, or have protection encoding. Try a known
good disc before considering disc player service.

RADIO OPERATION AND MOBILE PHONES

Under certain conditions, the mobile phone being on in
your vehicle can cause erratic or noisy performance from
your radio. This condition may be lessened or eliminated
by relocating the mobile phone antenna. This condition is
not harmful to the radio. If your radio performance does
not satisfactorily “clear” by the repositioning of the
antenna, it is recommended that the radio volume be
turned down or off during mobile phone operation when
not using Uconnect™ (if equipped).

CLIMATE CONTROLS

The Climate Control System allows you to regulate the
temperature, amount, and direction of air circulating
throughout the vehicle. The controls are located on the
instrument panel below the radio.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

355

NOTE:

During snowplow usage on vehicles equipped

with outside temperature display, the display may show
higher temperatures than the outside ambient tempera-
ture. The higher displayed temperature is due to blocked
or reduced airflow to the underhood ambient tempera-
ture sensor caused by the snowplow. In addition, on
vehicles equipped with Automatic Temperature Control
(ATC), it is suggested that the interior cabin temperature
be manually controlled should the system not perform as
desired while in automatic mode. Both the outside tem-
perature display and ATC operation will return to nor-
mal when the snowplow is removed.

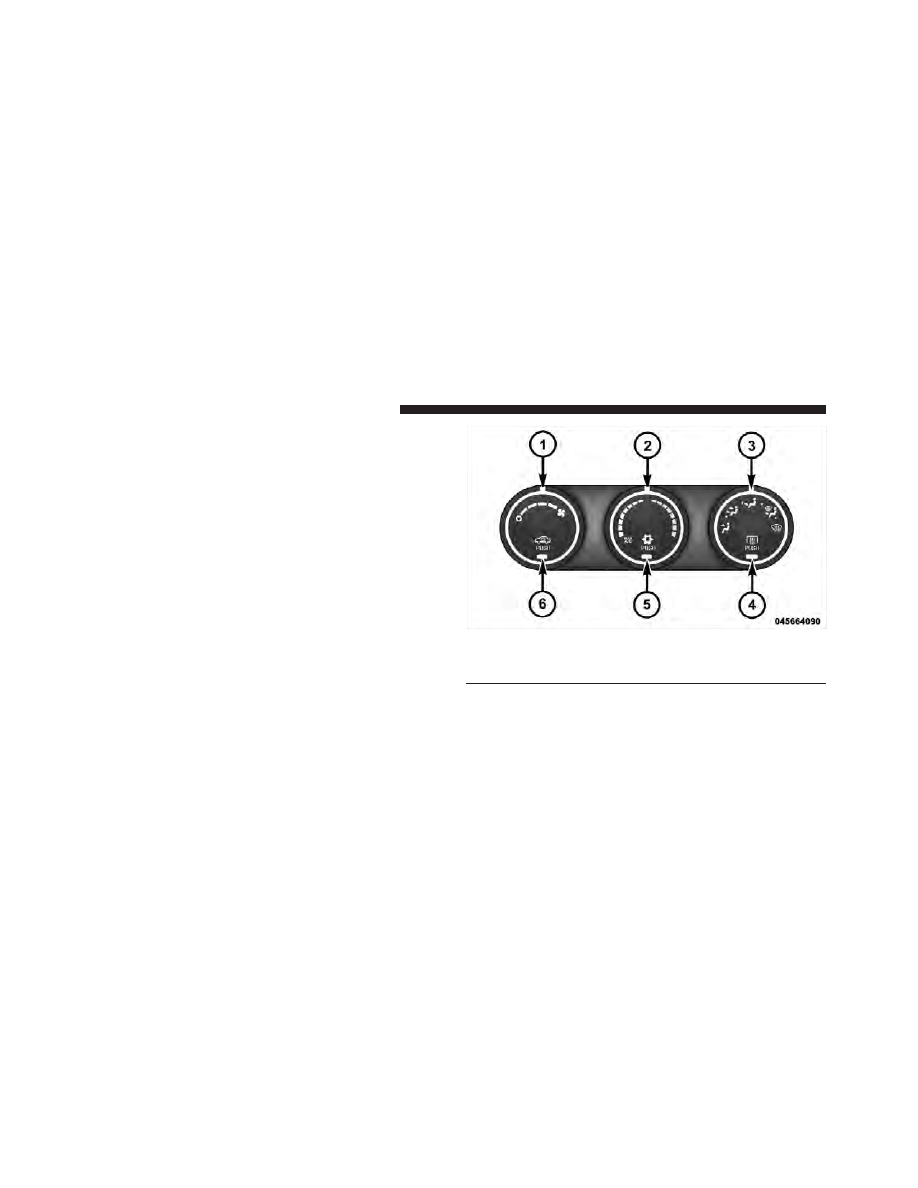

Manual Heating And Air Conditioning System

The controls for the manual heating and air conditioning
system in this vehicle consist of a series of outer rotary
dials and inner push knobs. These comfort controls can
be set to obtain desired interior conditions.

1 – Front Blower

4 – DEFROST Mode

2 – Temperature Control

5 – Air Conditioning (A/C)

3 – MODE Control

6 – RECIRCULATION Control

356

UNDERSTANDING YOUR INSTRUMENT PANEL

Front Blower Control

There are four blower speeds. Use this
control to regulate the amount of air
forced through the system in any
mode you select. The blower speed
increases as you move the control
clockwise from the OFF position.

NOTE:

For vehicles equipped with Remote Start, the

climate controls will not function during Remote Start
operation if the blower control is left in the OFF position.

Temperature Control

Use this control to regulate the tem-
perature of the air inside the passenger
compartment. Rotating the knob coun-
terclockwise, from top center into the
blue area of the scale, indicates cooler

temperatures. Rotating the knob clockwise, into the red
area, indicates warmer temperatures.

NOTE:

If your air conditioning performance seems

lower than expected, check the front of the A/C con-
denser (located in front of the radiator), for an accumu-
lation of dirt or insects. Clean with a gentle water spray
from behind the radiator and through the condenser.
Fabric front fascia protectors may reduce airflow to the
condenser, reducing air conditioning performance.

Mode Control (Air Direction)

Mode control allows you to choose
from several patterns of air distribu-
tion. You can select either a primary
mode, as identified by the symbols, or
a blend of two of these modes. The
closer the control is to a particular
mode, the more air distribution you

receive from that mode.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

357

Panel Mode

Air is directed through the outlets in the instrument
panel. These outlets can be adjusted to direct airflow.

Bi-Level Mode

Air is directed through the panel and floor outlets.

NOTE:

There is a difference in temperature (in any

conditions other than full cold or full hot), between the
upper and lower outlets for added comfort. The warmer
air goes to the floor outlets. This feature gives improved
comfort during sunny but cool conditions.

Floor Mode

Air is directed through the floor outlets with a
small amount through the defrost and side window

demist outlets.

Mix Mode

Air is directed through the floor, defrost and side
window demist outlets. This setting works best in
cold or snowy conditions that require extra heat at

the windshield. This setting is good for maintaining
comfort, while reducing moisture on the windshield.

Defrost Mode

Air is directed through the windshield and side
window demist outlets. Use the DEFROST mode

with maximum blower and warm temperature settings
for best windshield and side window defrosting.

NOTE:

The air conditioning compressor operates in

MIX and DEFROST, or a blend of these modes even if the
A/C button is not pressed. This dehumidifies the air to
help dry the windshield. To improve fuel economy, use
these modes only when necessary.

358

UNDERSTANDING YOUR INSTRUMENT PANEL

Recirculation Control

Press this button to choose between
outside air intake or recirculation of
the air inside the vehicle. A LED will
illuminate when you are in Recircula-
tion mode. Only use the Recirculation
mode to temporarily block out any
outside odors, smoke, or dust, and to

cool the interior rapidly upon initial start-up in very hot
or humid weather.

NOTE:

• If the RECIRCULATION button is pressed when the

system is in Mix or Defrost mode the Recirculation
LED indicator will flash three times and then turn off
to indicate Recirculation mode is not allowed.

• Continuous use of the Recirculation mode may make

the inside air stuffy and window fogging may occur.
Extended use of this mode is not recommended.

• In cold or damp weather, the use of the Recirculation

mode will cause windows to fog on the inside because
of moisture buildup inside the vehicle. For maximum
defogging, select the outside air position.

• The A/C can be deselected manually without disturb-

ing the mode control selection by pressing the A/C
button.

Air Outlets
The airflow from each of the instrument panel outlets can
be adjusted for direction, and turned on or off to control
airflow.

NOTE:

For maximum airflow to the rear, the center

instrument panel outlets can be directed toward the rear
seat passengers.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

359

Economy Mode
If ECONOMY mode is desired, press the A/C button to
turn off the LED indicator and the A/C compressor.
Rotate the temperature control knob to the desired
temperature.

Air Conditioning Operation

Push this button to engage the Air
Conditioning (A/C). A LED will illu-
minate when the A/C system is
engaged.

MAX A/C

For maximum cooling, when MAX
A/C is selected the A/C is turned on
automatically and the air is recircu-
lated.

NOTE:

A/C cannot be deselected when in MAX A/C

position. The LED will blink three times if the A/C
button is pushed.

Automatic Temperature Control (ATC) — If
Equipped

• The Automatic Temperature Control (ATC) allows

both driver and front passenger seat occupants to
select individual comfort settings.

360

UNDERSTANDING YOUR INSTRUMENT PANEL

• When occupants in the vehicle select an Auto mode

operation, Auto blower operation is set by using rotary
knobs on the control unit and a comfort temperature
setting by using the temperature up and down but-
tons.

• The system provides set-and-forget operation for op-

timum comfort and convenience.

• The system can be controlled manually, if desired.
• SYNC feature links the temperature controls, the pas-

senger side temperature becomes the same as the
temperature selected by the driver.

The ATC system automatically maintains the interior
comfort level desired by the driver and all passengers.

Automatic Temperature Control (ATC) Panel

1 - Blower Control

9 - DEFROST

2 - Left Temperature Up

10 - Right Temperature Down

3 - SYNC Indicator

11 - A/C

4 - Left Temperature Indicator

12 - A/C Indicator

5 - Right Temperature

Indicator

13 - SYNC Temperature Button

6 - DELAY Indicator

14 - Left Temperature Down

7 - Right Temperature Up

15 - RECIRCULATE

8 - MODE

4

UNDERSTANDING YOUR INSTRUMENT PANEL

361

Automatic Operation

1. Position the MODE control knob to the Auto position
on the Automatic Temperature Control (ATC) Panel.

2. Position the BLOWER control knob in the Auto posi-
tion on the ATC Panel.

3. Next, adjust the temperature you would like the
system to maintain by adjusting the driver and front
passenger temperature buttons. Once the desired tem-
perature is displayed, the system will achieve and auto-
matically maintain that comfort level.

4. When the system is set up for your comfort level, it is
not necessary to change the settings. You will experience
the greatest efficiency by simply allowing the system to
function automatically.

NOTE:

• It is not necessary to move the temperature settings for

cold or hot vehicles. The system automatically adjusts
the temperature, mode and fan speed to provide
comfort as quickly as possible.

• The temperature can be displayed in U.S. or Metric

units by selecting the US/M customer-programmable
feature. Refer to the “Electronic Vehicle Information
Center (EVIC) — Customer-Programmable Features
(SETUP)” in this section of the manual.

To provide you with maximum comfort in the Automatic
mode, during cold start-ups the blower fan will remain
on low and the DELAY symbol will appear in the ATC
display until the engine warms up. The blower will
increase in speed and transition into Auto mode and
DELAY will no longer be illuminated in the display. The
blower will engage immediately if the Defrost mode is
selected, or by adjusting the blower control knob and
setting the fan to any fixed speed.

362

UNDERSTANDING YOUR INSTRUMENT PANEL

Manual Operation
This system offers a full complement of manual override
features.

NOTE:

Each of these features operate independently

from each other. If any one feature is controlled manually,
the temperature doors will continue to operate automati-
cally.

There are six fixed blower speeds. Use
this control to regulate the amount of
air forced through the system in any
mode you select. The blower speed
increases as you move the control
clockwise from the OFF position.

The blower fan speed can be set to any fixed speed by
adjusting the blower control knob. The fan will now
operate at a fixed speed until additional speeds are

selected. This allows the front occupants to control the
volume of air circulated in the vehicle and cancel the
Auto mode.

The operator can also select the direction of the airflow
by selecting one of the following positions.

Panel Mode

Air comes from the outlets in the instrument panel.
Each of these outlets can be individually adjusted to

direct the flow of air. The air vanes of the center outlets
and outboard outlets can be rotated to regulate or shut off
the airflow from these outlets.

Bi-Level Mode

Air comes from the instrument panel outlets, floor
outlets and defrost outlets.

NOTE:

In many temperature positions, the BI-LEVEL

mode is designed to provide cooler air out of the panel
outlets and warmer air from the floor outlets.

Blower Control

4

UNDERSTANDING YOUR INSTRUMENT PANEL

363
