6. Shift the transfer case lever to the desired position.

NOTE:

When shifting out of transfer case Neutral (N),

turning the engine OFF may be required to avoid gear
clash.

7. Shift the automatic transmission into PARK, or place
manual transmission in Neutral.

8. Release the brake pedal.

9. Disconnect vehicle from the tow vehicle.

10. Start the engine.

11. Press and hold the brake pedal.

12. Release the parking brake.

13. Shift the transmission into gear, release the brake
pedal (and clutch pedal on manual transmissions), and
check that the vehicle operates normally.

Shifting Into Neutral – Electronic Shift Transfer
Case (If Equipped)
Use the following procedure to prepare your vehicle for
recreational towing:

WARNING!

You or others could be injured if you leave the
vehicle unattended with the transfer case in the
NEUTRAL position without first fully engaging the
parking brake. The transfer case NEUTRAL position
disengages both the front and rear driveshafts from
the powertrain and will allow the vehicle to move,
even if the transmission is in PARK. The parking
brake should always be applied when the driver is
not in the vehicle.

476

STARTING AND OPERATING

CAUTION!

It is necessary to follow these steps to be certain that
the transfer case is fully in NEUTRAL before recre-
ational towing to prevent damage to internal parts.

1. Bring the vehicle to a complete stop. Shift automatic
transmission into PARK.

2. Turn OFF the engine.

3. Turn the ignition switch to the ON/RUN position, but
do not start the engine.

4. Press and hold the brake pedal.

5. Shift the automatic transmission into NEUTRAL or
press the clutch pedal on a manual transmission.

6. Press and hold the transfer case NEUTRAL button
(located by the selector switch). The NEUTRAL indicator

light will blink while the shift is in progress. The light
will stop blinking (stay on solid) when the shift to
NEUTRAL is complete.

7. After the shift is completed and the NEUTRAL light
stays on, release the NEUTRAL button.

8. Start the engine.

9. Shift the transmission into REVERSE.

10. Release the brake pedal (and clutch pedal on manual
transmissions) for five seconds and ensure that there is
no vehicle movement.

11. Repeat steps 9 and 10 with automatic transmission in
DRIVE or manual transmission in first gear.

12. Turn OFF the engine.

13. Firmly apply the parking brake.

5

STARTING AND OPERATING

477

14. Shift the transmission into PARK or place manual
transmission in gear (not in Neutral).

CAUTION!

Damage to the transmission may occur if the trans-
mission is shifted into PARK with the transfer case in
NEUTRAL and the engine running. With the transfer
case in NEUTRAL, ensure that the engine is OFF
prior to shifting the transmission into PARK.

15. Remove the key fob from the ignition switch.

16. Attach the vehicle to the tow vehicle using a suitable
tow bar.

17. Release the parking brake.

NOTE:

• The transfer case cannot be shifted into NEUTRAL

from the 4WD AUTO (if equipped) position.

• Steps 1 through 5 are requirements that must be met

prior to pressing the NEUTRAL button, and must
continue to be met until the shift has been completed.
If any of these requirements are not met prior to
pressing the NEUTRAL button or are no longer met
during the shift, the NEUTRAL indicator light will
flash continuously until all requirements are met or
until the NEUTRAL button is released.

• The ignition switch must be in the ON/RUN position

for a shift to take place and for the position indicator
lights to be operable. If the ignition switch is not in the
ON/RUN position, the shift will not take place and no
position indicator lights will be on or flashing.

• A flashing NEUTRAL indicator light indicates that

shift requirements have not been met.

478

STARTING AND OPERATING

Shifting Out of Neutral – Electronic Shift Transfer
Case (If Equipped)
Use the following procedure to prepare your vehicle for
normal usage:

1. Bring the vehicle to a complete stop, leaving it con-
nected to the tow vehicle.

2. Firmly apply the parking brake.

3. Insert the key fob into the ignition switch and turn it to
the ON/RUN position, but do not start the engine.

4. Press and hold the brake pedal.

5. Shift the transmission into NEUTRAL.

6. Press and hold the transfer case NEUTRAL button
(located by the selector switch) until the NEUTRAL
indicator light turns off.

7. After the NEUTRAL indicator light turns off, release
the NEUTRAL button.

8. After the NEUTRAL button has been released, the
transfer case will shift to the position identified by the
selector switch.

NOTE:

When shifting out of transfer case NEUTRAL,

turning the engine OFF may be required to avoid gear
clash.

9. Shift the automatic transmission into PARK, or place
manual transmission in Neutral.

10. Release the brake pedal.

11. Disconnect vehicle from the tow vehicle.

12. Start the engine.

13. Press and hold the brake pedal.

14. Release the parking brake.

5

STARTING AND OPERATING

479

15. Shift the transmission into gear, release the brake
pedal (and clutch pedal on manual transmissions), and
check that the vehicle operates normally.

NOTE:

• Steps 1 through 5 are requirements that must be met

prior to pressing the transfer case NEUTRAL button
and must continue to be met until the shift has been
completed. If any of these requirements are not met
prior to pressing the NEUTRAL button, or are no
longer met during the shift, the NEUTRAL indicator
light will flash continuously until all requirements are
met or until the NEUTRAL button is released.

• The ignition switch must be in the ON/RUN position

for a transfer case shift to take place and for the
position indicator lights to be operable. If the ignition
switch is not in the ON/RUN position, the shift will
not take place and no position indicator lights will be
on or flashing.

• A flashing NEUTRAL position indicator light indicates

that shift requirements have not been met.

480

STARTING AND OPERATING

WHAT TO DO IN EMERGENCIES

CONTENTS

䡵 Hazard Warning Flasher . . . . . . . . . . . . . . . . 482
䡵 Jacking And Tire Changing . . . . . . . . . . . . . . . 482

▫ Jack Location . . . . . . . . . . . . . . . . . . . . . . . 483
▫ Removing The Spare Tire . . . . . . . . . . . . . . . 488
▫ Preparations . . . . . . . . . . . . . . . . . . . . . . . . 489
▫ Instructions . . . . . . . . . . . . . . . . . . . . . . . . 490
▫ Hub Caps/Wheel Covers — If Equipped . . . 497
▫ Wheel Nuts . . . . . . . . . . . . . . . . . . . . . . . . 498
▫ To Stow The Flat Or Spare . . . . . . . . . . . . . . 500

䡵 Hoisting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 501

䡵 Jump-Starting Procedures . . . . . . . . . . . . . . . . 501

▫ Preparations For Jump-Start . . . . . . . . . . . . . 502
▫ Jump-Starting Procedure . . . . . . . . . . . . . . . 503

䡵 Freeing A Stuck Vehicle . . . . . . . . . . . . . . . . . 505
䡵 Emergency Tow Hooks — If Equipped . . . . . . 507
䡵 Towing A Disabled Vehicle . . . . . . . . . . . . . . . 508

▫ Towing Without The Ignition Key FOB . . . . . 509
▫ Two-Wheel Drive Models . . . . . . . . . . . . . . 510
▫ Four-Wheel Drive Vehicles . . . . . . . . . . . . . . 510

6

HAZARD WARNING FLASHER
The Hazard Warning flasher switch is located on the
upper switch bank just below the radio.

Press the switch to turn on the Hazard Warning
flasher. When the switch is activated, all directional
turn signals will flash on and off to warn oncoming

traffic of an emergency. Press the switch a second time to
turn off the Hazard Warning flasher.

This is an emergency warning system and it should not
be used when the vehicle is in motion. Use it when your
vehicle is disabled and it is creating a safety hazard for
other motorists.

When you must leave the vehicle to seek assistance, the
Hazard Warning flasher will continue to operate even
though the ignition is placed in the OFF position.

NOTE:

With extended use the Hazard Warning flasher

may wear down your battery.

JACKING AND TIRE CHANGING

WARNING!

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. Never start or run
the engine while the vehicle is on a jack. If you
need to get under a raised vehicle, take it to an
authorized service center where it can be raised on
a lift.

• The jack is designed to use as a tool for changing

tires only. The jack should not be used to lift the
vehicle for service purposes. The vehicle should
be jacked on a firm level surface only. Avoid ice or
slippery areas.

482

WHAT TO DO IN EMERGENCIES

Jack Location
The jack and jack tools are stored under the front
passenger seat.

Removal
To access the jack and jack tools you must remove the
plastic access cover, located on the side of the seat. To
remove the cover, pull the front part of the cover (closest
to the front of the seat) toward you to release a locking
tab. Once the front of the cover is loose, slide the cover
toward the front of the seat until it is free from the seat
frame.

Remove the jack and tools by removing the wing bolt and
sliding the assembly from under the seat.

Jack Access Cover

6

WHAT TO DO IN EMERGENCIES

483

Jack and Tools (1500 Series)

Jack and Tools (2500/3500 Series)

484

WHAT TO DO IN EMERGENCIES

WARNING!

After using the jack and tools, always reinstall them
in the original carrier and location. While driving
you may experience abrupt stopping, rapid accelera-
tion or sharp turns. A loose jack, tools, bracket or
other objects in the vehicle may move around with
force, resulting in serious injury.

Reinstalling The Jack And Tools (1500 Series)

1. Lower the jack all the way down by turning the jack
turn-screw until the jack is snug.

2. Position the jack and tool bag (unrolled). Make sure
the lug wrench is under the jack near the jack turn-screw.

3. Fold the flap and roll the jack tool kit into a cylindrical
package (in direction of arrows) and tie to the jack using
the tie straps.

Turn Screw and Lug

6

WHAT TO DO IN EMERGENCIES

485

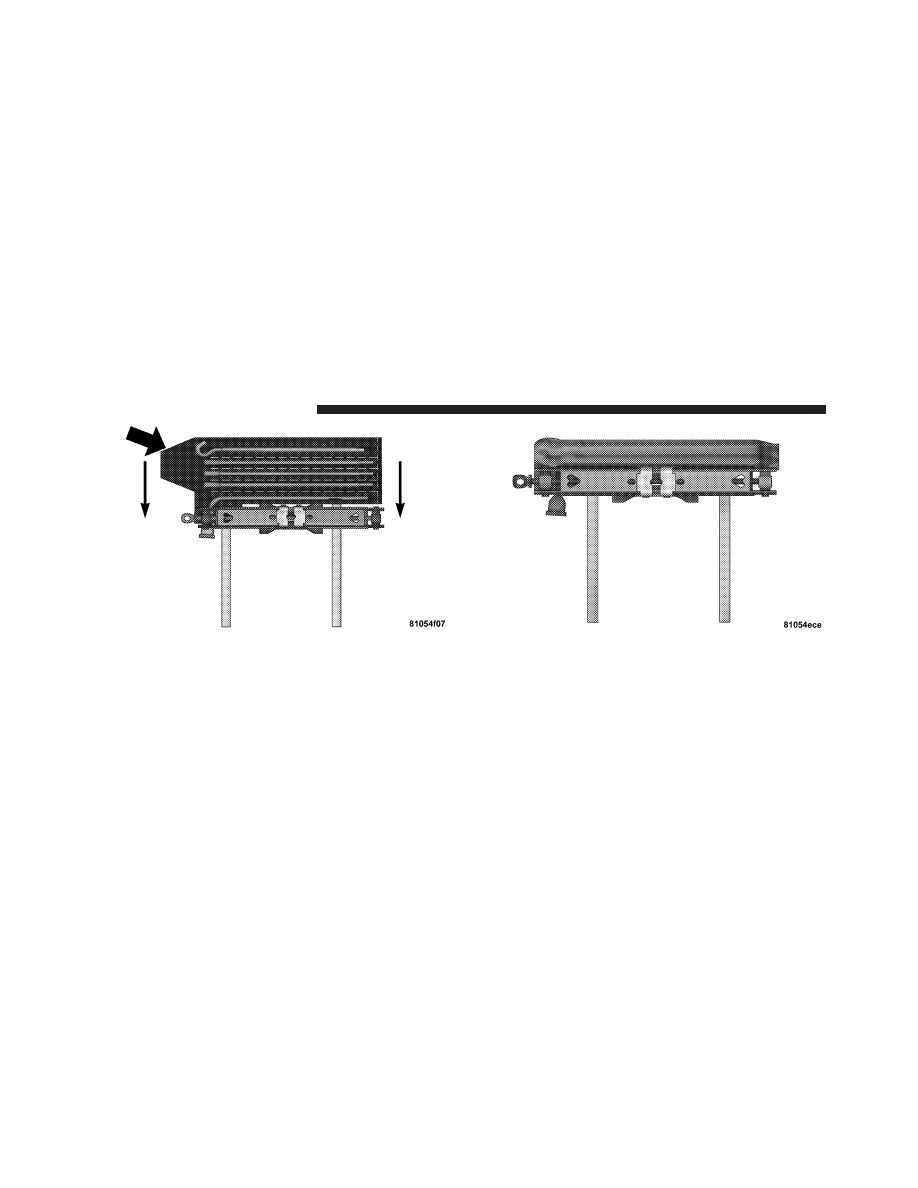

Folding Flap and Rolling Bag

Tying Bag to Jack with Straps

486

WHAT TO DO IN EMERGENCIES

4. Place the jack and tools in the storage position holding
the jack by the jack turn-screw, slip the jack and tools
under the seat so that the bottom slot engages into the
fastener on the floor, and then secure to the floor pan
using the wing bolt. Reinstall the plastic cover.

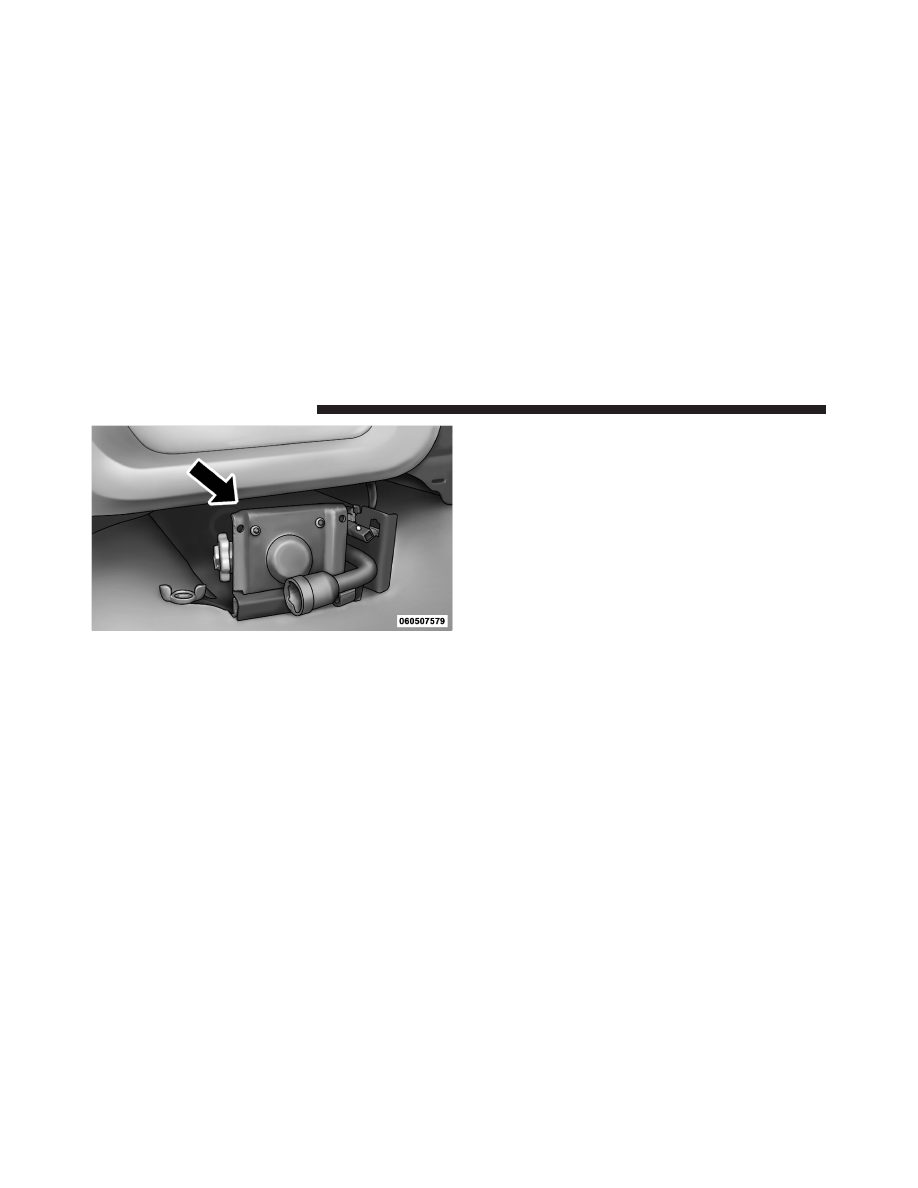

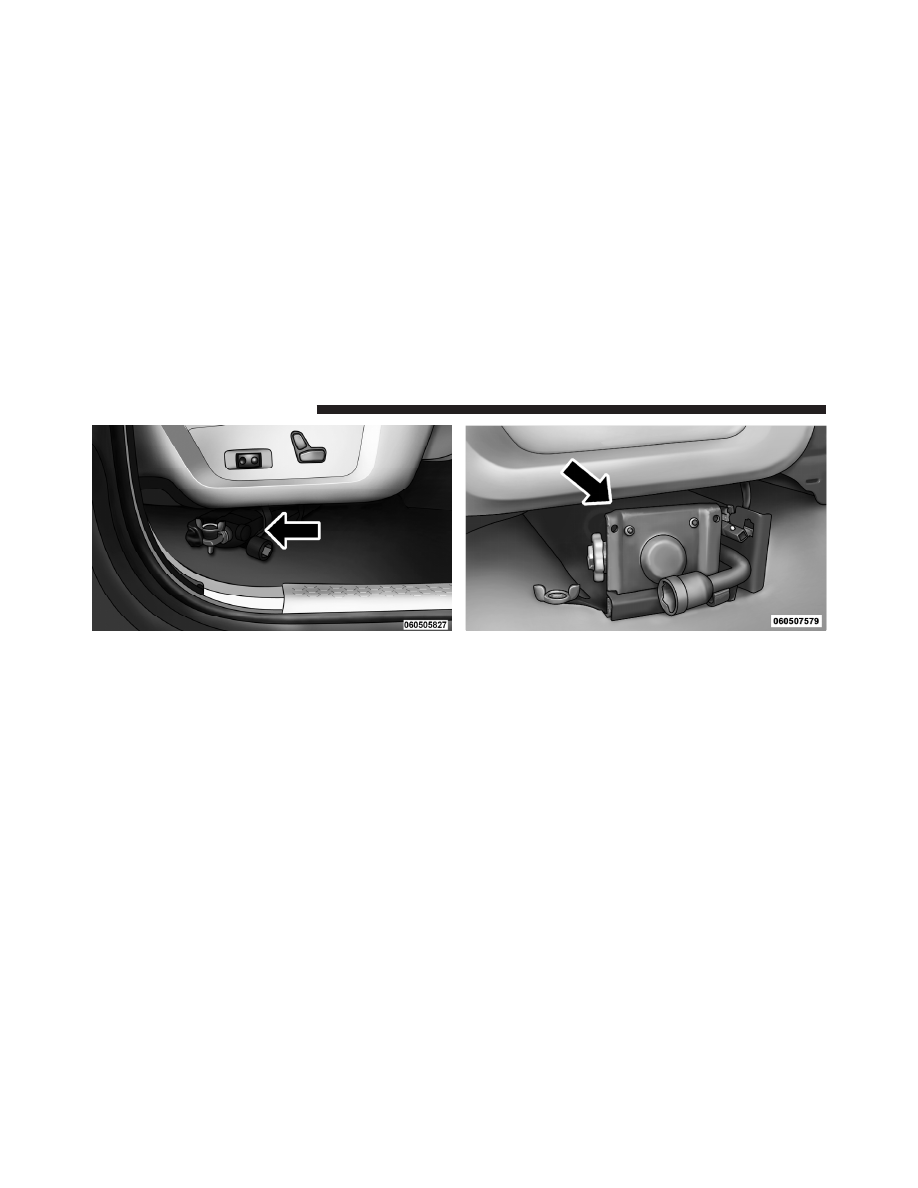

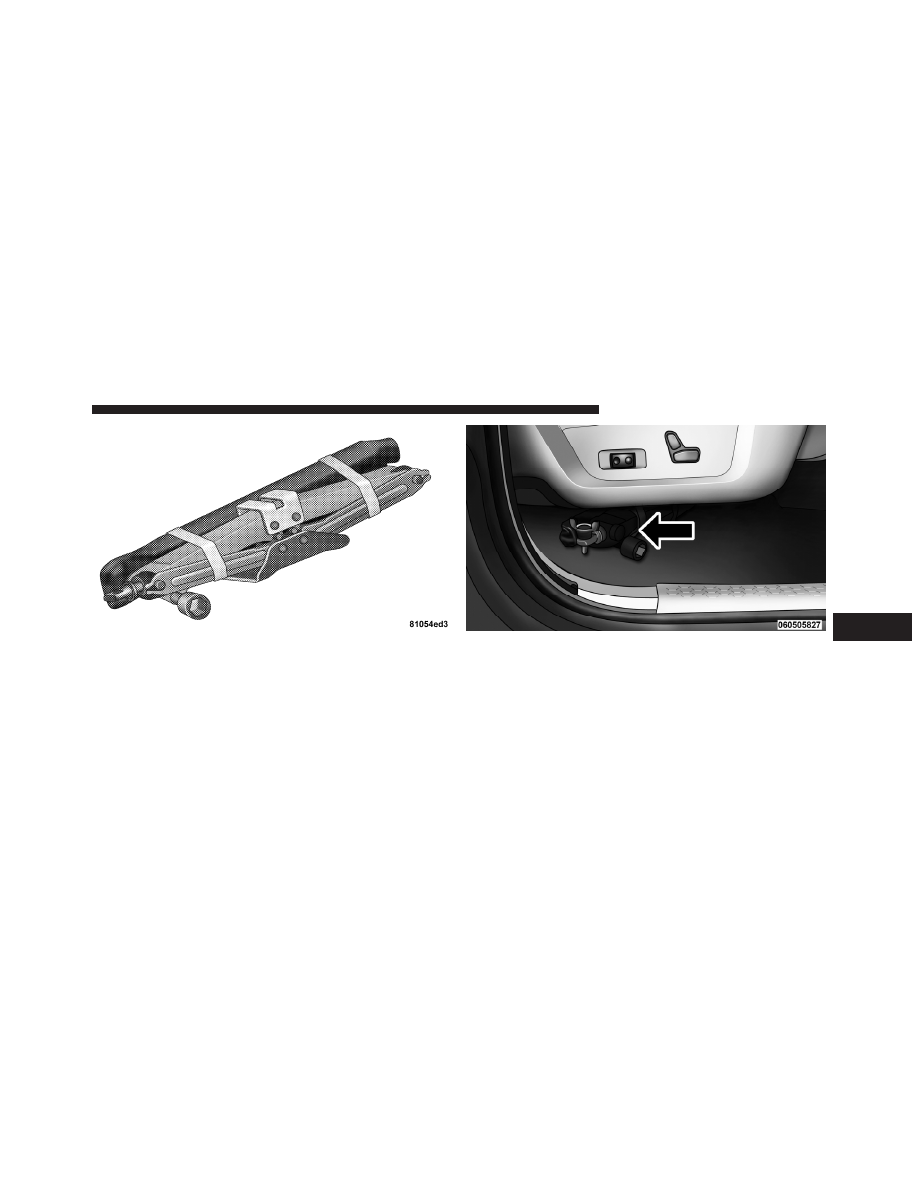

Jack and Tools Tied

Jack and Tools (1500 Series)

6

WHAT TO DO IN EMERGENCIES

487

Removing The Spare Tire
Remove the spare tire before attempting to jack up the
truck. Attach the wheel wrench to the jack extension tube.
Insert the tube through the access hole between the lower
tailgate and the top of the bumper and into the winch

mechanism tube. Rotate the wheel wrench handle coun-
terclockwise until the spare tire is on the ground with
enough cable slack to allow you to pull it out from under
the vehicle. When the spare is clear, tilt the retainer at the
end of the cable and pull it through the center of the
wheel.

NOTE:

Always stow the spare tire with the valve stem

facing the ground.

Jack and Tools (2500/3500 Series)

488

WHAT TO DO IN EMERGENCIES

It is recommended that you stow the flat or spare to
avoid tangling the loose cable.

NOTE:

The winch mechanism is designed for use with

the jack extension tube only. Use of an air wrench or other
power tools is not recommended and can damage the
winch.

Preparations

1. Park the vehicle on a firm, level surface. Avoid ice or
slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Set the parking brake.

Removing the Spare Tire

1 — Wheel Wrench
2 — Spare Tire

6

WHAT TO DO IN EMERGENCIES

489

4. Place the shift lever into PARK. On four-wheel drive
vehicles, shift the transfer case to the 4L position.

5. Turn the ignition OFF.

6. Block both the front and rear of the
wheel diagonally opposite the jacking
position. For example, if the right front
wheel is being changed, block the left
rear wheel.

NOTE:

Passengers should not remain in the vehicle

when the vehicle is being jacked.

Instructions

WARNING!

Carefully follow these tire changing warnings to
help prevent personal injury or damage to your
vehicle:
• Always park on a firm, level surface as far from

the edge of the roadway as possible before raising
the vehicle.

• Turn on the Hazard Warning flasher.
• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly and set an automatic

transmission in PARK; a manual transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

(Continued)

490

WHAT TO DO IN EMERGENCIES

WARNING! (Continued)

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack.

• Only use the jack in the positions indicated and

for lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are

securely stowed, spares must be stowed with the
valve stem facing the ground.

1. Remove the spare wheel, jack, and tools from storage.

2. Using the wheel wrench, loosen, but do not remove,
the wheel nuts by turning them counterclockwise one
turn while the wheel is still on the ground.

3. Placement of the jack:

• 1500 Series Trucks
When changing a front wheel, place the scissors jack
under the rear portion of the lower control arm as shown
below.

Jack Warning Label

6

WHAT TO DO IN EMERGENCIES

491
