15. High Beam Light

This light will turn on when the high beam
headlights are ON. Push the multifunction lever

away from the steering wheel to switch the headlights to
high beam.

16. Seat Belt Reminder Light

This light will turn on for five to eight seconds as a
bulb check when the ignition switch is first turned
ON. A chime will sound if the driver’s seat belt is

unbuckled during the bulb check. The Seat Belt Warning
Light will flash or remain on continuously if the driver’s
seat belt remains unbuckled after the bulb check or when
driving. Refer to “Occupant Restraints” in “Things To
Know Before Starting Your Vehicle” for further information.

17. Shift Lever Indicator
The Shift Lever Indicator is self-contained within the
instrument cluster. It displays the gear position of the
automatic transmission.

18. Front Fog Light Indicator — If Equipped

This indicator will illuminate when the front fog
lights are on.

19. Electronic Vehicle Information Center (EVIC)
Display
The odometer shows the total distance the vehicle has
been driven. The trip odometer shows individual trip
mileage. Refer to “Trip Odometer Button” for additional
information.

NOTE:

U.S. Federal regulations require that upon trans-

fer of vehicle ownership, the seller certify to the pur-
chaser the correct mileage that the vehicle has been
driven. If your odometer needs to be repaired or serviced,
the repair technician should leave the odometer reading
the same as it was before the repair or service. If s/he
cannot do so, then the odometer must be set at zero, and
a sticker must be placed in the door jamb stating what the
mileage was before the repair or service. It is a good idea

172

UNDERSTANDING YOUR INSTRUMENT PANEL

for you to make a record of the odometer reading before
the repair/service, so that you can be sure that it is
properly reset, or that the door jamb sticker is accurate if
the odometer must be reset at zero.

This display shows the Electronic Vehicle Information
Center (EVIC) messages when the appropriate conditions
exist. For further information refer to Electronic Vehicle
Information Center (EVIC).

Loose Fuel Filler Cap Message

If the vehicle diagnostic system determines that the fuel
filler cap is loose, improperly installed, or damaged, a
“Check Gascap” message will display in the odometer
display area. Tighten the fuel filler cap properly and
press the TRIP ODOMETER button to turn off the
message. If the problem continues, the message will
appear the next time the vehicle is started.

A loose, improperly installed, or damaged fuel filler cap
may also turn on the Malfunction Indicator Light (MIL).

20. Brake Warning Light

This light monitors various brake functions,
including brake fluid level and parking brake
application. If the brake light turns on, it may
indicate that the parking brake is applied, that

the brake fluid level is low, or that there is a problem with
the anti-lock brake system reservoir.

If the light remains on when the parking brake has been
disengaged, and the fluid level is at the full mark on the
master cylinder reservoir, it indicates a possible brake
hydraulic system malfunction or that a problem with the
Brake Booster has been detected by the Anti-Lock Brake
System (ABS) / Electronic Stability Program (ESP) sys-
tem. In this case, the light will remain on until the
condition has been corrected. If the problem is related to

4

UNDERSTANDING YOUR INSTRUMENT PANEL

173

the brake booster, the ABS pump will run when applying
the brake and a brake pedal pulsation may be felt during
each stop.

The dual brake system provides a reserve braking capac-
ity in the event of a failure to a portion of the hydraulic
system. A leak in either half of the dual brake system is
indicated by the Brake Warning Light which will turn on
when the brake fluid level in the master cylinder has
dropped below a specified level.

The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers which change fluid level condi-
tions. The vehicle should have service performed, and
the brake fluid level checked.

If brake failure is indicated, immediate repair is neces-
sary.

WARNING!

Driving a vehicle with the brake light on is danger-
ous. Part of the brake system may have failed. It will
take longer to stop the vehicle. You could have an
accident. Have the vehicle checked immediately.

Vehicles equipped with the Anti-Lock Brake System
(ABS), are also equipped with Electronic Brake Force
Distribution (EBD). In the event of an EBD failure, the
Brake Warning Light will turn on along with the ABS
Light. Immediate repair to the ABS system is required.

Operation of the Brake Warning Light can be checked by
turning the ignition switch from the OFF position to the
ON position. The light should illuminate for approxi-
mately two seconds. The light should then turn off unless
the parking brake is applied or a brake fault is detected.
If the light does not illuminate, have the light inspected
by an authorized dealer.

174

UNDERSTANDING YOUR INSTRUMENT PANEL

The light also will turn on when the parking brake is
applied with the ignition switch in the ON position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake application.

21. Vehicle Security Light — If Equipped

This light will flash at a fast rate for approxi-
mately 15 seconds, when the vehicle security
alarm is arming, and then will flash slowly
until the vehicle is disarmed.

22. Tire Pressure Monitoring Telltale Light

Each tire, including the spare (if provided),
should be checked monthly, when cold and
inflated to the inflation pressure recommended
by the vehicle manufacturer on the vehicle

placard or tire inflation pressure label. (If your vehicle
has tires of a different size than the size indicated on the

vehicle placard or tire inflation pressure label, you should
determine the proper tire inflation pressure for those
tires.)

As an added safety feature, your vehicle has been
equipped with a Tire Pressure Monitoring System
(TPMS) that illuminates a low tire pressure telltale when
one or more of your tires is significantly under-inflated.
Accordingly, when the low tire pressure telltale illumi-
nates, you should stop and check your tires as soon as
possible, and inflate them to the proper pressure. Driving
on a significantly under-inflated tire causes the tire to
overheat and can lead to tire failure. Under-inflation also
reduces fuel efficiency and tire tread life, and may affect
the vehicle’s handling and stopping ability.

Please note that the TPMS is not a substitute for proper
tire maintenance, and it is the driver’s responsibility to

4

UNDERSTANDING YOUR INSTRUMENT PANEL

175

maintain correct tire pressure, even if under-inflation has
not reached the level to trigger illumination of the TPMS
low tire pressure telltale.

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is
combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for
approximately one minute and then remain continuously
illuminated. This sequence will continue upon subse-
quent vehicle start-ups as long as the malfunction exists.
When the malfunction indicator is illuminated, the sys-
tem may not be able to detect or signal low tire pressure
as intended. TPMS malfunctions may occur for a variety
of reasons, including the installation of replacement or
alternate tires or wheels on the vehicle that prevent the
TPMS from functioning properly. Always check the
TPMS malfunction telltale after replacing one or more

tires or wheels on your vehicle, to ensure that the
replacement or alternate tires and wheels allow the TPMS
to continue to function properly.

CAUTION!

The TPMS has been optimized for the original
equipment tires and wheels. TPMS pressures and
warning have been established for the tire size
equipped on your vehicle. Undesirable system opera-
tion or sensor damage may result when using re-
placement equipment that is not of the same size,
type, and/or style. Aftermarket wheels can cause
sensor damage. Do not use tire sealant from a can, or
balance beads if your vehicle is equipped with a
TPMS, as damage to the sensors may result.

176

UNDERSTANDING YOUR INSTRUMENT PANEL

23. Anti-Lock Brake (ABS) Light

This light monitors the Anti-Lock Brake System
(ABS). The light will turn on when the ignition

switch is turned to the ON position and may stay on for
as long as four seconds.

If the ABS light remains on or turns on while driving,
then the Anti-Lock portion of the brake system is not
functioning and service is required. However, the con-
ventional brake system will continue to operate normally
if the BRAKE warning light is not on.

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
Brakes. If the ABS light does not turn on when the
ignition switch is turned to the ON position, have the
light inspected by an authorized dealer.

24. Low Fuel Indicator Light

This light will turn on and a single chime will
sound when the fuel level drops to 1/8 tank.

25. Malfunction Indicator Light (MIL)

The Malfunction Indicator Light (MIL) is part of
an onboard diagnostic system called OBD. The
OBD system monitors engine and automatic

transmission control systems. The MIL will turn on when
the key is in the ON position before engine start. If the
MIL does not come on when turning the key from LOCK
to ON, have the condition checked promptly.

Certain conditions such as a loose or missing gas cap,
poor fuel quality, etc., may illuminate the MIL after
engine start. The vehicle should be serviced if the MIL
stays on through several of your typical driving cycles. In
most situations, the vehicle will drive normally and will
not require towing.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

177

CAUTION!

Prolonged driving with the MIL on could cause
damage to the engine control system. It also could
affect fuel economy and drivability. If the MIL is
flashing, severe catalytic converter damage and
power loss will soon occur. Immediate service is
required.

WARNING!

A malfunctioning catalytic converter, as referenced
above, can reach higher temperatures than in normal
operating conditions. This can cause a fire if you
drive slowly or park over flammable substances such
as dry plants or wood or cardboard, etc. This could
result in death or serious injury to the driver, occu-
pants or others.

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC)

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster.

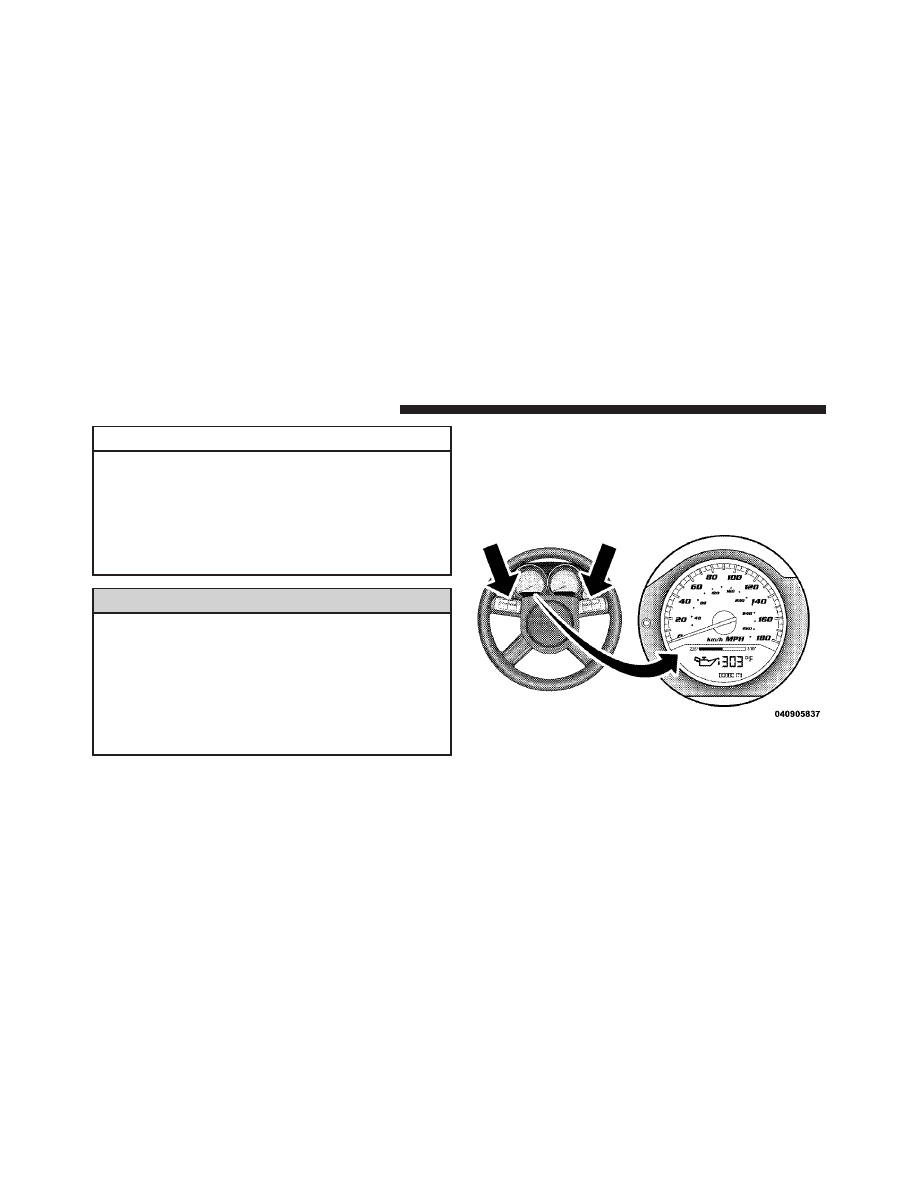

Electronic Vehicle Information Center

178

UNDERSTANDING YOUR INSTRUMENT PANEL

This system conveniently allows the driver to select a
variety of useful information by pressing the switches
mounted on the steering wheel. The EVIC consists of the
following:

• System status
• Vehicle information warning message displays
• Tire Pressure Monitor System
• Personal Settings (Customer-Programmable Features)
• Compass display
• Outside temperature display
• Trip computer functions,
• Uconnect™ Phone displays (if equipped)
• Uconnect™ gps screens (if equipped)
• Audio mode display

• Surround Sound modes (if equipped with Driver-

Selectable Surround [DSS])

• Performance Pages (if equipped)
The system allows the driver to select information by
pressing the following buttons mounted on the steering
wheel.

Press and release the MENU button and the
mode displayed will change between Trip
Functions, Performance Pages (if equipped),
Uconnect™ gps (if equipped), System Warn-
ings, System Status, and Personal Settings.

Press the FUNCTION SELECT button to
accept a selection. The FUNCTION SE-
LECT button also functions as a remote
sound system control. Refer to “Remote
Sound System Controls”.

MENU

Button

FUNCTION

SELECT

Button

4

UNDERSTANDING YOUR INSTRUMENT PANEL

179

Press the SCROLL button to scroll through Trip
Functions, Performance Pages (if equipped),
Uconnect™ gps (if equipped), System Status
Messages, and Personal Settings (Customer-
Programmable Features). The SCROLL button
also functions as a remote sound system con-

trol. Refer to “Remote Sound System Controls”.

Press the AUDIO MODE button to select the
Compass/Temp/Audio screen. Along with
compass reading and outside temperature, this
screen will display radio and media mode
information depending on which radio is in the
vehicle. Refer to “Remote Sound System
Controls”.

Electronic Vehicle Information Center (EVIC)
Displays

When the appropriate conditions exist, the EVIC displays
the following messages:

• Turn Signal On (with a continuous warning chime if

the vehicle is driven more than 1 mile [1.6 km] with
either turn signal on)

• Left Front Turn Signal Light Out (with a single chime)
• Left Rear Turn Signal Light Out (with a single chime)
• Right Front Turn Signal Light Out (with a single

chime)

• Right Rear Turn Signal Light Out (with a single chime)
• RKE Battery Low (with a single chime)
• Personal Settings Not Available – Vehicle Not in PARK
• Left/Right Front Door Ajar (one or more, with a single

chime if speed is above 1 mph [1.6 km/h])

• Left/Right Rear Door Ajar (one or more, with a single

chime if speed is above 1 mph [1.6 km/h])

SCROLL

Button

AUDIO

MODE

Button

180

UNDERSTANDING YOUR INSTRUMENT PANEL

• Door(s) Ajar (with a single chime if vehicle is in

motion)

• Trunk Ajar (with a single chime)
• Oil Pressure
• Oil Change Required (with single chime)
• Low Washer Fluid (with a single chime)
• Channel # Transmit
• Channel # Training
• Channel # Trained
• Clearing Channels
• Channels Cleared
• Did Not Train
• Left Front Low Pressure (with a single chime). Refer to

“Starting And Operating”

• Left Rear Low Pressure (with a single chime). Refer to

“Starting And Operating”

• Right Front Low Pressure (with a single chime). Refer

to “Starting And Operating”

• Right Rear Low Pressure (with a single chime). Refer

to “Starting And Operating”

• Check TPM System (with a single chime). Refer to

“Starting And Operating”

• Check Gascap (refer to “Adding Fuel” in “Starting

And Operating”)

• Insert Key/Turn To Run (refer to “Remote Starting

System” in “Things To Know Before Starting Your
Vehicle”)

• Upshift
• 0-60 mph (0-100 km/h) (if equipped with Performance

Pages)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

181

• Braking Distance (if equipped with Performance

Pages)

• 1/8 Mile (if equipped with Performance Pages)
• 1/4 Mile (if equipped with Performance Pages)
• Instantaneous G-Force (if equipped with Performance

Pages)

• Peak G-Force (if equipped with Performance Pages)
• Digital Speedometer (if equipped with Performance

Pages)

Engine Oil Change Indicator System

Oil Change Required
Your vehicle is equipped with an engine oil change
indicator system. The “Oil Change Required” message
will flash in the EVIC display for approximately 10 sec-
onds after a single chime has sounded, to indicate the
next scheduled oil change interval. The engine oil change

indicator system is duty cycle based, which means the
engine oil change interval may fluctuate, dependent
upon your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To turn off the message temporarily, press and
release the MENU button. To reset the oil change indica-
tor system (after performing the scheduled maintenance)
refer to the following procedure.

1. Turn the ignition switch to the ON position (Do not
start the engine).

2. Fully depress the accelerator pedal, slowly, three times
within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

182

UNDERSTANDING YOUR INSTRUMENT PANEL

Trip Functions

Press and release the MENU button until one of the
following Trip Functions displays in the EVIC:

• Average Fuel Economy
• Distance To Empty
• Trip A
• Trip B
• Elapsed Time
• Display Units of Measure in

Press the SCROLL button to cycle through all the Trip
Computer functions.

The Trip Functions mode displays the following.

• Average Fuel Economy
Shows the average fuel economy since the last reset.
When the fuel economy is reset, the display will read
“RESET” or show dashes for two seconds. Then, the
history information will be erased, and the averaging will
continue from the last fuel average reading before the
reset.

• Distance To Empty (DTE)
Shows the estimated distance that can be traveled with
the fuel remaining in the tank. This estimated distance is
determined by a weighted average of the instantaneous
and average fuel economy, according to the current fuel
tank level. DTE cannot be reset through the FUNCTION
SELECT button.

NOTE:

Significant changes in driving style or vehicle

loading will greatly affect the actual drivable distance of
the vehicle, regardless of the DTE displayed value.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

183

When the DTE value is less than 30 miles (48 km)
estimated driving distance, the DTE display will change
to a text display of

⬙LOW FUEL.⬙ This display will

continue until the vehicle runs out of fuel. Adding a
significant amount of fuel to the vehicle will turn off the

⬙LOW FUEL⬙ text and a new DTE value will display.
• Trip A
Shows the total distance traveled for Trip A since the last
reset.

• Trip B
Shows the total distance traveled for Trip B since the last
reset.

• Elapsed Time
Shows the total elapsed time of travel since the last reset
when the ignition switch is in the ACC position. Elapsed
time will increment when the ignition switch is in the ON
or START position.

• Display Units of Measure in
To make your selection, press and release the FUNC-
TION SELECT button until “ENGLISH” or “METRIC”
appears.

To Reset The Display
Reset will only occur while a resettable function is being
displayed. Press and release the FUNCTION SELECT
button once to clear the resettable function being dis-
played. To reset all resettable functions, press and release
the FUNCTION SELECT button a second time within
three seconds of resetting the currently-displayed func-
tion (>Reset ALL will display during this three-second
window).

184

UNDERSTANDING YOUR INSTRUMENT PANEL

Performance Pages — If Equipped

WARNING!

Measurement of vehicle statistics with the Perfor-
mance Pages is intended for off-highway or off-road
use only and should not be done on any public
roadways. It is recommended that these features be
used in a controlled environment and within the limits
of the law. The capabilities of the vehicle as measured
by the performance pages must never be exploited in a
reckless or dangerous manner, which can jeopardize
the user’s safety or the safety of others. Only a safe,
attentive, and skillful driver can prevent accidents.

The Performance Pages include the following features:
• 0-60 mph (0-100 km/h)
• Braking Distance
• 1/8 Mile

• 1/4 Mile
• Instantaneous G-Force
• Peak G-Force
• Digital Speedometer

To access, press and release the MENU button until
Performance Pages displays in the EVIC. Press the
SCROLL button to cycle through the features. Press the
FUNCTION SELECT button to select a feature.

The following describes each feature and its operation:

0-60 mph (0-100 km/h)
When selected, this screen displays the time it takes for
the vehicle to go from 0 to 60 mph (0 to 100 km/h) within
10 seconds.

• The feature will “ready” when the vehicle speed is at

0 mph (0 km/h). The word “READY” will flash when
conditions are met for the event to begin.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

185

• Dashes will display if the vehicle fails to reach 60 mph

(100 km/h) in less then 10 seconds.

• The time will continue to display until the FUNCTION

SELECT button is pressed.

• Pressing the FUNCTION SELECT button will clear the

current run time and display the vehicle’s best
0-60 mph (0-100 km/h) time.

• To clear the vehicle’s best 0-60 mph (0-100 km/h) time,

press and hold the FUNCTION SELECT button for
five seconds.

Braking Distance
When selected, this screen displays the vehicle’s braking
distance and the speed at which the brake pedal was
depressed.

• This feature will only function when applying the

brakes at speeds above 30 mph (48 km/h).

• Engaging the parking brake will disable this feature.
• The word “READY” will flash when conditions are

met for the event to begin.

• The distance and speed measurements display while

the event is taking place.

• The distance measurement will be aborted if the brake

pedal is released before the vehicle comes to a com-
plete stop.

• The distance and speed measurements will continue to

display until the FUNCTION SELECT button is
pressed.

• Pressing the FUNCTION SELECT button will clear the

current run and prepare the cluster to record a new
run.

186

UNDERSTANDING YOUR INSTRUMENT PANEL

1/8 Mile, 1/4 Mile
When selected, this screen displays the time it takes the
vehicle to travel 1/8 mile (1/4 mile) within 30 seconds and
the vehicle’s speed when it reaches 1/8 mile (1/4 mile).

• The feature will “ready” when the vehicle is at 0 mph

(0 km/h). The word “READY” will flash when condi-
tions are met for the event to begin.

• Dashes will display if the vehicle fails to reach

1/8 mile (1/4 mile) in less then 30 seconds.

• The time and speed will continue to display until the

FUNCTION SELECT button is pressed.

• Pressing the FUNCTION SELECT button will clear the

current run and display the vehicle’s best 1/8 mile
(1/4 mile) run.

• To clear the vehicle’s best 1/8 mile (1/4 mile) run,

press and hold the FUNCTION SELECT button for
five seconds.

Instantaneous G-Force
When selected, this screen displays the current G-Force
(longitudinal and lateral) along with a friction circle that
displays the directions of the forces.

Peak G-Force
When selected, this screen displays all four G-force
values (two longitudinal and two lateral).

• When a force greater than zero is measured, the

display will update the value as it climbs. As the
G-Force falls, the peak forces will continue to display.

• Pressing the FUNCTION SELECT button will clear the

peak force values.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

187
