As an added safety feature, your vehicle has been
equipped with a Tire Pressure Monitoring System
(TPMS) that illuminates a low tire pressure telltale when
one or more of your tires is significantly under-inflated.
Accordingly, when the low tire pressure telltale illumi-
nates, you should stop and check your tires as soon as
possible, and inflate them to the proper pressure. Driving
on a significantly under-inflated tire causes the tire to
overheat and can lead to tire failure. Under-inflation also
reduces fuel efficiency and tire tread life, and may affect
the vehicle’s handling and stopping ability.

Please note that the TPMS is not a substitute for proper
tire maintenance, and it is the driver’s responsibility to
maintain correct tire pressure, even if under-inflation has
not reached the level to trigger illumination of the TPMS
low tire pressure telltale.

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is
combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for
approximately one minute and then remain continuously
illuminated. This sequence will continue upon subse-
quent vehicle start-ups as long as the malfunction exists.
When the malfunction indicator is illuminated, the sys-
tem may not be able to detect or signal low tire pressure
as intended. TPMS malfunctions may occur for a variety
of reasons, including the installation of replacement or
alternate tires or wheels on the vehicle that prevent the
TPMS from functioning properly. Always check the
TPMS malfunction telltale after replacing one or more
tires or wheels on your vehicle, to ensure that the
replacement or alternate tires and wheels allow the TPMS
to continue to function properly.

172

UNDERSTANDING YOUR INSTRUMENT PANEL

CAUTION!

The TPMS has been optimized for the original
equipment tires and wheels. TPMS pressures and
warning have been established for the tire size
equipped on your vehicle. Undesirable system opera-
tion or sensor damage may result when using re-
placement equipment that is not of the same size,
type, and/or style. Aftermarket wheels can cause
sensor damage. Do not use tire sealant from a can, or
balance beads if your vehicle is equipped with a
TPMS, as damage to the sensors may result.

23. Malfunction Indicator Light (MIL)

The Malfunction Indicator Light (MIL) is part of
an Onboard Diagnostic system called OBD II that
monitors emissions, engine, and automatic trans-

mission control systems. The MIL will illuminate when
the key is in the ON/RUN position before engine start. If

the bulb does not come on when turning the key from
OFF to ON/RUN, have the condition checked promptly.

Certain conditions such as a loose or missing gas cap,
poor fuel quality, etc. may illuminate the MIL after engine
start. The vehicle should be serviced if the MIL stays on
through several of your typical driving cycles. In most
situations the vehicle will drive normally and will not
require towing.

If the MIL flashes when the engine is running, serious
conditions may exist that could lead to immediate loss of
power or severe catalytic converter damage. The vehicle
should be serviced as soon as possible if this occurs.

24. Anti-Lock Brake (ABS) Light

This light monitors the Anti-Lock Brake System
(ABS). The light will turn on when the ignition
switch is turned to the ON position and may
stay on for as long as four seconds.

UNDERSTANDING YOUR INSTRUMENT PANEL

173

4

If the ABS light remains on or turns on while driving, it
indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required. However,
the conventional brake system will continue to operate
normally if the BRAKE warning light is not on.

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
brakes. If the ABS light does not turn on when the
Ignition switch is turned to the ON position, have the
light inspected by an authorized dealer.

25. High Beam Indicator

This light shows that the headlights are on high
beam. Push the turn signal lever away from the

steering wheel to switch the headlights from high or low
beam.

26. Electronic Vehicle Information Center (EVIC)
Button — If Equipped
Pushing this button will switch between the different
EVIC functions.

27. Electronic Vehicle Information Center (EVIC)
Display — If Equipped
Refer to Electronic vehicle Information Center (EVIC) in
this section for more information.

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC)
The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster.

174

UNDERSTANDING YOUR INSTRUMENT PANEL

The EVIC consists of the following:

• System status
• Vehicle information warning message displays
• Personal settings (customer-programmable features)
• Compass heading

• Outside temperature display
• Trip computer functions
• UConnect威 hands-free communication system dis-

plays (if equipped)

• Audio mode display
• Tire Pressure Monitor (TPM)

When the appropriate conditions exist, the EVIC displays
the following messages:

• Turn Signal On (with a continuous warning chime)
• Left Front Turn Signal Light Out (with a single chime)
• Left Rear Turn Signal Light Out (with a single chime)
• Right Front Turn Signal Light Out (with a single

chime)

• Right Rear Turn Signal Light Out (with a single chime)

UNDERSTANDING YOUR INSTRUMENT PANEL

175

4

• RKE Battery Low (with a single chime)
• Personal Settings Not Available
• Left/Right Front Door Ajar (one or more, with a single

chime if speed is above 1 mph (1 km/h)

• Left/Right Rear Door Ajar (one or more, with a single

chime if speed is above 1 mph (1 km/h)

• Door (s) Ajar (with a single chime if vehicle is in

motion)

• Gate Ajar (with a single chime)
• Headlamps On
• Key In Ignition
• Check TPM System
• Oil Change Required (with a single chime)

EVIC Functions

Press the EVIC button until one of the following func-
tions are displayed on the EVIC:

• Performance Pages (if equipped)
• Compass/Temperature/Audio

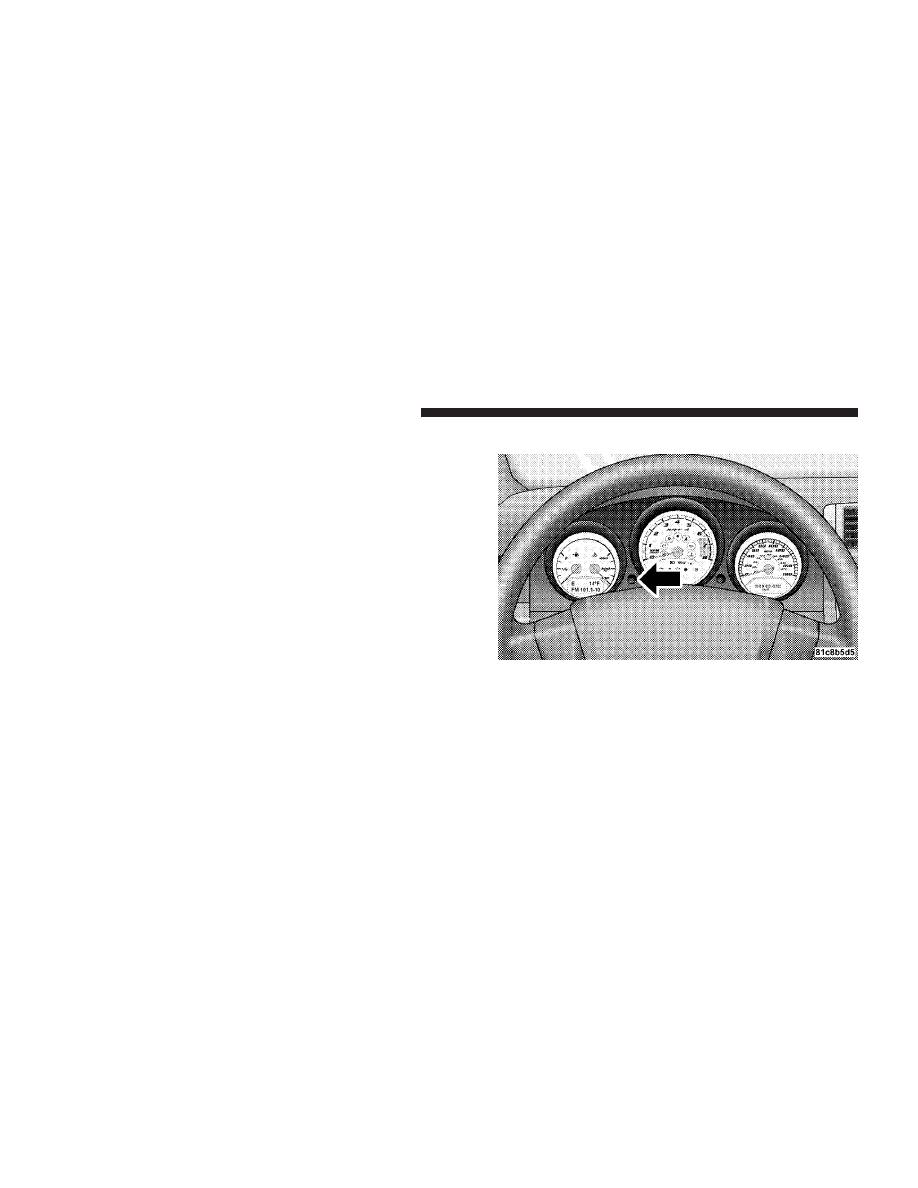

EVIC Step Button

176

UNDERSTANDING YOUR INSTRUMENT PANEL

• Average fuel economy
• Distance To Empty (DTE)
• Elapsed time
• Tire Pressure Monitor (TPM)
• Personal Settings

To Reset The Display
Pressing and holding the EVIC button once will clear the
function currently being displayed. Reset will only occur
if a resettable function is currently being displayed.

Performance Pages — If Equipped

WARNING!

Measurement of vehicle statistics with the perfor-
mance pages is intended for off-highway or off-road
use only and should not be done on any public
roadways. It is recommended that these features be
used in a controlled environment and within the
limits of the law. The capabilities of the vehicle as
measured by the performance pages must never be
exploited in a reckless or dangerous manner which
can jeopardize the users safety or the safety of others.
Only a safe, attentive, and skillful driver can prevent
accidents.

UNDERSTANDING YOUR INSTRUMENT PANEL

177

4

Performance Pages display in the EVIC the following
performance data:

• 1/8 mile time and speed
• 1/4 mile time and speed
• 0-60 mph (100 kp/h) time
• Braking distance (speed and distance)
• Vehicle G-force (longitudinal and lateral)

NOTE:

If any of the Performance Page screens are

active, the Trip button will not affect the odometer. The
trip button will toggle to a vehicle best screen if appli-
cable.

1/8 or 1/4 Mile
When the 1/8 (1/4) mile EVIC screen is active, the time
that the vehicle takes to travel 1/8 (1/4) mile will be
displayed along with the speed when the vehicle reaches
the 1/8 (1/4) mile distance.

• The feature will “ready” when the vehicle is at 0 mph

(0 kp/h). The mph (kp/h) and SEC text will flash,
indicating that conditions are met for the event to
begin.

• If the vehicle does not reach 1/8 (1/4) mile distance in

less than 30 seconds, the EVIC will display dashes.

• After a completed 1/8 (1/4) mile event, the speed and

time will be displayed on the EVIC. The speed and
time will remain on the screen until a new perfor-
mance screen is selected, or the vehicle speed drops to
0 mph (0 kp/h) and climbs past 30 mph (48 kp/h).

• Pressing the TRIP button will display the vehicle best

1/8 mile or 1/4 mile run.

• To clear the current and vehicle best time and distance,

hold the trip button, then press and release the EVIC
button.

178

UNDERSTANDING YOUR INSTRUMENT PANEL

Braking Distance
When the braking distance EVIC screen is active, the
vehicle braking distance and speed at which the brake
was depressed will be displayed. This feature is available
for braking that begins at a speed over 30 mph (48 kp/h).

• The mph (kp/h) and ft (m) text will flash when the

conditions are met to begin a braking event. While a
braking event is taking place, the starting speed and
current distance will be shown.

• The feature will be disabled if the park brake is

engaged.

• The braking distance measurement will be aborted if

the brake is released before the vehicle comes to a
complete stop.

0-60 mph (0-100 kp/h)
When the 0-60 mph (100 kp/h) screen is active, the time
that the vehicle takes to reach 60 mph (100 kp/h) will be
displayed.

• The feature will “ready” when the vehicle is at 0 mph.

The SEC text will flash indicating that conditions are
met for the event to begin.

• If the vehicle does not reach 60 mph (100 kp/h) in less

then 10 seconds, the display will revert back to dashes.

• Pressing the trip button will display the vehicle best

time to 60 mph (100 kp/h).

• To clear the vehicle best, hold the TRIP button, then

press and release the EVIC button. This will reset the
best and current values.

UNDERSTANDING YOUR INSTRUMENT PANEL

179

4

G-Force
When the G-force screen is active, all four G-force values
will be displayed; two longitude and two latitude.

• When a force greater than zero is measured, the

display will update the values as it climbs. As the
G-forces fall in value, the peak forces are held. After
zero G is measured in the vehicle the peak values will
continue to be displayed for three seconds. After three
seconds, the value will revert back to zero.

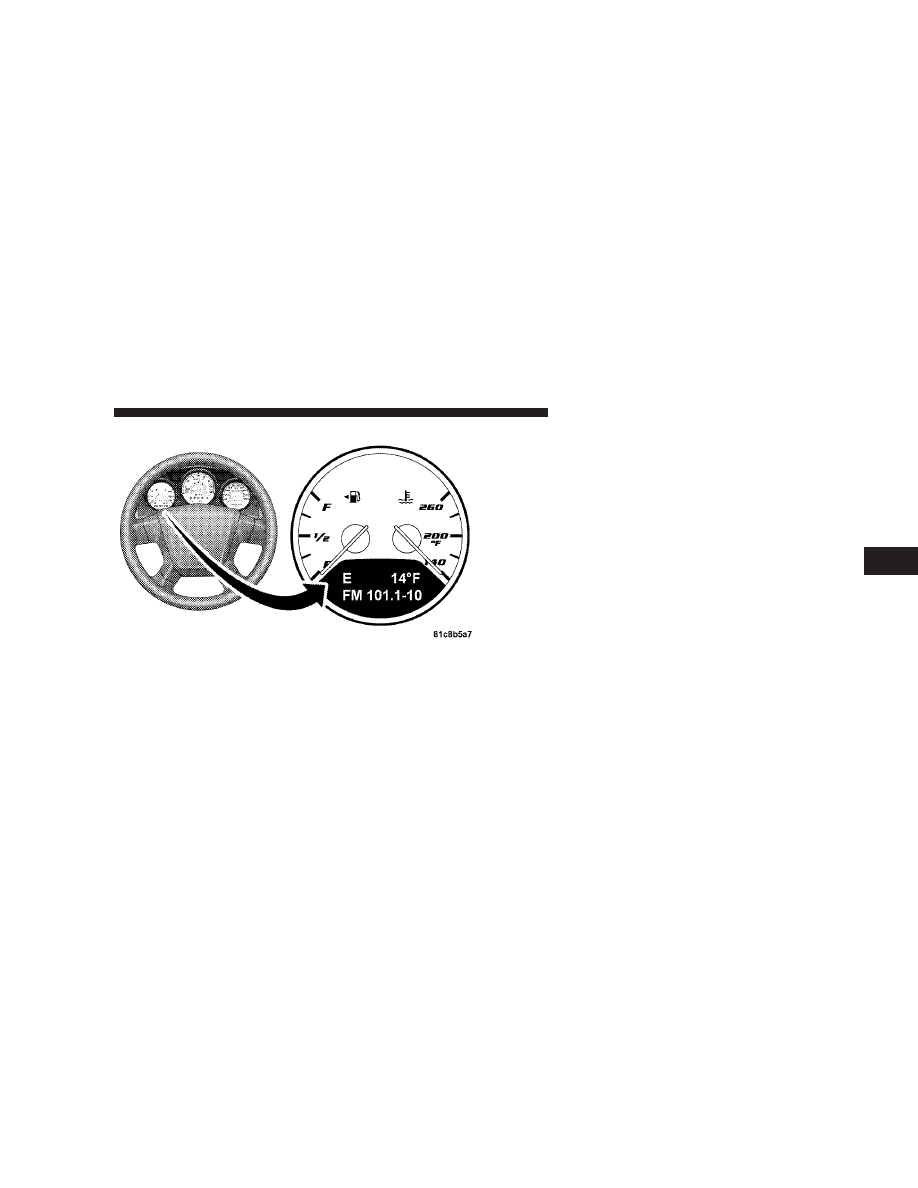

Compass/Temperature/Audio — If Equipped

Press and release the EVIC button to display one of eight
compass headings to indicate the direction the vehicle is
facing, the outside temperature, and the current radio
station.

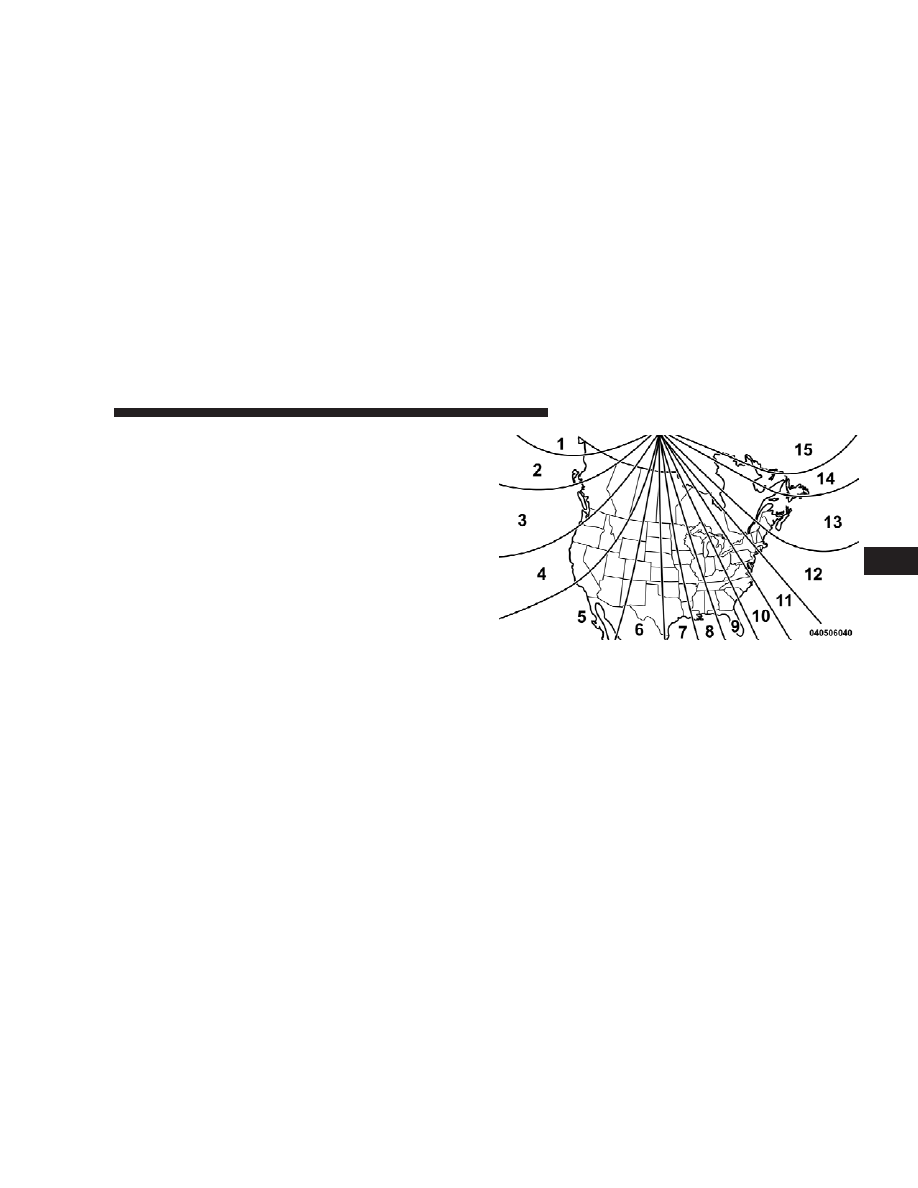

For additional information regarding the compass, refer
to Personal Settings (Customer-Programmable Features)
in this section.

Average Fuel Economy
Shows the average fuel economy since the last reset.
When the fuel economy is reset, the display will read
“RESET” or show dashes for two seconds. Then, the
history information will be erased, and the averaging will
continue from the last fuel reading before the reset.

Distance To Empty (DTE)
Shows the estimated distance that can be traveled with
the fuel remaining in the tank. This estimated distance is
determined by a weighted average of the instantaneous
and average fuel economy, according to the current fuel
tank level. This is not resettable.

NOTE:

Significant changes in driving style or vehicle

loading will greatly affect the actual drivable distance of
the vehicle, regardless of the DTE displayed value.

When the DTE value is less than 30 miles (48 km)
estimated driving distance, the DTE display will change
to a text display of

⬙LOW FUEL⬙. This display will

180

UNDERSTANDING YOUR INSTRUMENT PANEL

continue until the vehicle runs out of fuel. Adding a
significant amount of fuel to the vehicle will turn off the

⬙LOW FUEL⬙ text and a new DTE value will be dis-
played, based on the current values in the DTE calcula-
tion and the current fuel tank level.

Elapsed Time
Shows the total elapsed time of travel since the last reset
when the ignition switch is in the ACC position. Elapsed
time will increment when the ignition switch is in the ON
or START position.

Tire Pressure Monitor (TPM) — If Equipped
Refer to Section 5, “Tire Pressure Monitoring System
(TPMS)” for system operation.

Personal Settings (Customer-Programmable
Features)
This allows the driver to set and recall features when the
vehicle is stopped.

Press and release the EVIC button until Personal Settings
is displayed in the EVIC.

Use the EVIC button to display one of the following
choices.

Language
When in this display you may select different languages
for all display nomenclature, including the trip functions.
Pressing the EVIC button while in this display selects
English, Espanol, or Francais depending on availability.
As you continue, the displayed information will be
shown in the selected language.

NOTE:

UConnect

威 language will not change using the

EVIC. Please refer to “Language Selection” in the Hands–
Free Communication (UConnect

威) — If Equipped section

of this manual for details.

UNDERSTANDING YOUR INSTRUMENT PANEL

181

4

Lock Doors Automatically at 15 mph (24 km/h)
When ON is selected, all doors lock automatically when
the speed of the vehicle reaches 15 mph (24 km/h). Press
and hold the EVIC button when in this display until
“ON” or “OFF” appears to make your selection.

Auto Unlock On Exit
When ON is selected, all the doors will unlock when the
driver’s door is opened if the vehicle is stopped. Press
and hold the EVIC button when in this display until
“ON” or “OFF” appears to make your selection.

Remote Unlock Driver’s Door 1st
When DRIVER’S DOOR 1ST is selected, only the driv-
er’s door will unlock on the first press of the Remote
Keyless Entry (RKE) transmitter UNLOCK button. A
second press will unlock the remaining locked doors.
When REMOTE UNLOCK ALL DOORS is selected, all
of the doors will unlock at the first press of the RKE
transmitter UNLOCK button. Press and hold the EVIC

button when in this display until “DRIVER’S DOOR 1ST”
or “ALL DOORS” appears to make your selection.

Sound Horn With Remote Key Lock
When ON is selected a short horn sound will occur when
the RKE transmitter LOCK button is pressed. This feature
may be selected with or without the flash lights on
lock/unlock feature. Press and hold the EVIC button
when in this display until “ON” or “OFF” appears to
make your selection.

Flash Lights With Remote Key Lock
When ON is selected, the front and rear turn signals will
flash when the doors are locked or unlocked using the
RKE transmitter. This feature may be selected with or
without the Sound Horn On Lock feature selected. Press
and hold the EVIC button when in this display until
“ON” or “OFF” appears to make your selection.

182

UNDERSTANDING YOUR INSTRUMENT PANEL

Delay Turning Headlights Off
When this feature is selected you can choose to have the
headlights remain on for 0, 30, 60, or 90 seconds when
exiting the vehicle. Press and hold the EVIC button when
in this display until 0, 30, 60, or 90 appears to make your
selection.

Headlights On With Wipers (Available With Auto
Headlights Only)
When ON is selected and the headlight switch is in the
AUTO position, the headlights will turn on approxi-
mately 10 seconds after the wipers are turned on. The
headlights will also turn off when the wipers are turned
off if they were turned on by this feature. Press and hold
the EVIC button when in this display until “ON” or
“OFF” appears to make your selection.

NOTE:

Turning the headlights on during the daytime

causes the instrument panel lights to dim. To increase the
brightness, refer to “Lights” in this section.

Delay Power Off to Accessories Until Exit
When this feature is selected, the power window
switches, radio, hands–free system, power sunroof, and
power outlets will remain active for up to 60 minutes
after the ignition switch has been turned OFF. Opening a
vehicle door will cancel this feature. Press and hold the
EVIC button when in this display until “Off”, “45 sec.”,
“5 min.”, or “10 min.” appears to make your selection.

Turn Headlights on with Remote Key Unlock
When this feature is selected the headlights will activate
and remain on for up to 90 seconds when the doors are
unlocked using the RKE transmitter. Press and hold the
EVIC button when in this display until “OFF”, “30 sec.”,
“60 sec.”, or “90 sec.” appears to make your selection.

UNDERSTANDING YOUR INSTRUMENT PANEL

183

4

Confirmation of Voice Commands — If Equipped
When ON is selected, all voice commands from the
UConnect

威 system are confirmed. Press and hold the

EVIC button when in this display until “ON” or “OFF”
appears to make your selection.

Display English or Metric
The EVIC, odometer, and navigation system units can be
changed between English and Metric.

Press and hold the EVIC button when in this display until
“US” or “METRIC” appears to make your selection.

Oil Change Required
Your vehicle is equipped with an engine oil change
indicator system. The “Oil Change Required” message
will flash in the EVIC display for approximately 5 sec-
onds after a single chime has sounded to indicate the next
scheduled oil change interval. The engine oil change

indicator system is duty cycle based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To turn off the message temporarily, press and
release the MENU button. To reset the oil change indica-
tor system (after performing the scheduled maintenance)
refer to the following procedure.

1. Turn the ignition switch to the ON position. Do not
start the engine.

2. Fully depress the accelerator pedal slowly three times
within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary repeat this procedure.

184

UNDERSTANDING YOUR INSTRUMENT PANEL

Setting The Compass Variance And Compass
Calibration

Compass Variance
Compass Variance is the difference between Magnetic
North and Geographic North. To ensure compass accu-
racy, the compass variance should be properly set accord-
ing to the variance map for the zone where the vehicle
will be driven. When properly set, the compass will
automatically account for this difference.

NOTE:

Magnetic and battery powered devices, (such as

cell phones, iPod’s, radar detectors, PDA’s and laptops)
should be kept away from the top of the instrument
panel. This is where the compass module is located and
such devices may interfere and cause false compass
readings.

To Set the Variance:

with the ignition in the ON position,

with a short button press (less than one second) press and
release the EVIC button several times until you have
displayed

the

“Personal

Settings

(Customer-

Programmable Features)” menu. Once in the “Personal
Settings (Customer-Programmable Features)” menu,
press and release (less than one second) the EVIC button

UNDERSTANDING YOUR INSTRUMENT PANEL

185

4

several times until “Compass Variance” is highlighted.
The “Compass Variance” message and the current vari-
ance zone number will be displayed. To change the zone,
press and hold (longer than two seconds) the EVIC
button to increment the variance one step. Repeat as
necessary, with individual long (for at least one second)
EVIC button presses for each increment, until the desired
variance is achieved. To exit the Variance Programming,
press the EVIC button with a short (less than one second)
button press.

NOTE:

The factory default Zone is 8. During program-

ming, the Zone value will wrap around from Zone 15 to
Zone 1.

Compass Calibration
If the compass appears erratic or inaccurate, and the
variance has been properly set, you may wish to manu-
ally recalibrate the compass. To manually calibrate the
compass:

1. Start the engine and leave the transmission in the
PARK position.

2. Using a quick button press (less than one second),
press and release the EVIC button several times until the
EVIC displays the “Personal Settings (Customer-
Programmable Features)” menu.

3. Once

in

the

“Personal

Settings

(Customer-

Programmable Features)” menu, press and release (less
than one second) the EVIC button several times until
“Calibrate Compass (Yes)” is displayed.

4. Using a long button press (more than one second)
press the EVIC button, this will place the Compass in
calibration mode. The CAL indicator will come on con-
tinuously in the EVIC display to indicate that the com-
pass is now in the calibration mode, and that the vehicle
can now be driven to calibrate.

186

UNDERSTANDING YOUR INSTRUMENT PANEL

5. A short EVIC button press from the

⬙Calibrate Com-

pass (Yes)

⬙ screen will exit the EVIC Customer-

Programmable Features, and return it to its normal
operating mode.

6. To complete the compass calibration, drive the vehicle
in one or more complete 360–degree circle under 5 mph
(8 km/h) in an area free from power lines and large
metallic objects, until the “CAL” indicator turns off. The
compass will now function normally.

ELECTRONIC DIGITAL CLOCK
The clock and radio each use the display panel built into
the radio. A digital readout shows the frequency and/or
time in hours and minutes (depending on your radio
model), whenever the ignition switch is in the ON or
ACC position.

When the ignition switch is in the OFF position, or when
the radio frequency is being displayed, timekeeping is
accurately maintained.

On the AM/FM/CD (6-disc) radio, the time button
alternates the location of the time and frequency on the
display. On the AM/FM/CD (single-disc) radio, only one
of the two, time or frequency, is displayed.

Clock Setting Procedure

1. Press and hold the TIME button until the hours blink.

2. Adjust the hours by turning the TUNE/AUDIO con-
trol knob.

3. After the hours are adjusted, push the TUNE/AUDIO
control knob to set the minutes.

4. Adjust the minutes by turning the TUNE/AUDIO
control knob.

5. To exit, press any button/knob, or wait approximately
five seconds.

UNDERSTANDING YOUR INSTRUMENT PANEL

187

4
