To remove the console use the following procedure:

1. Open the console lid and remove the storage tray.

2. Pull up on the release handle located inside the floor
console, and slide the console rearward to disengage
from the floor.

3. Remove the floor console.

To reinstall the console use the following procedure:

1. Open the console lid and remove the storage tray.

2. Pull up on the release handle and slide the console
forward to engage the front of the console into the floor
tray.

3. Pivot the floor console down until it is seated on the
floor tray and release the handle.

4. Pull up on the console to be sure it is firmly attached.

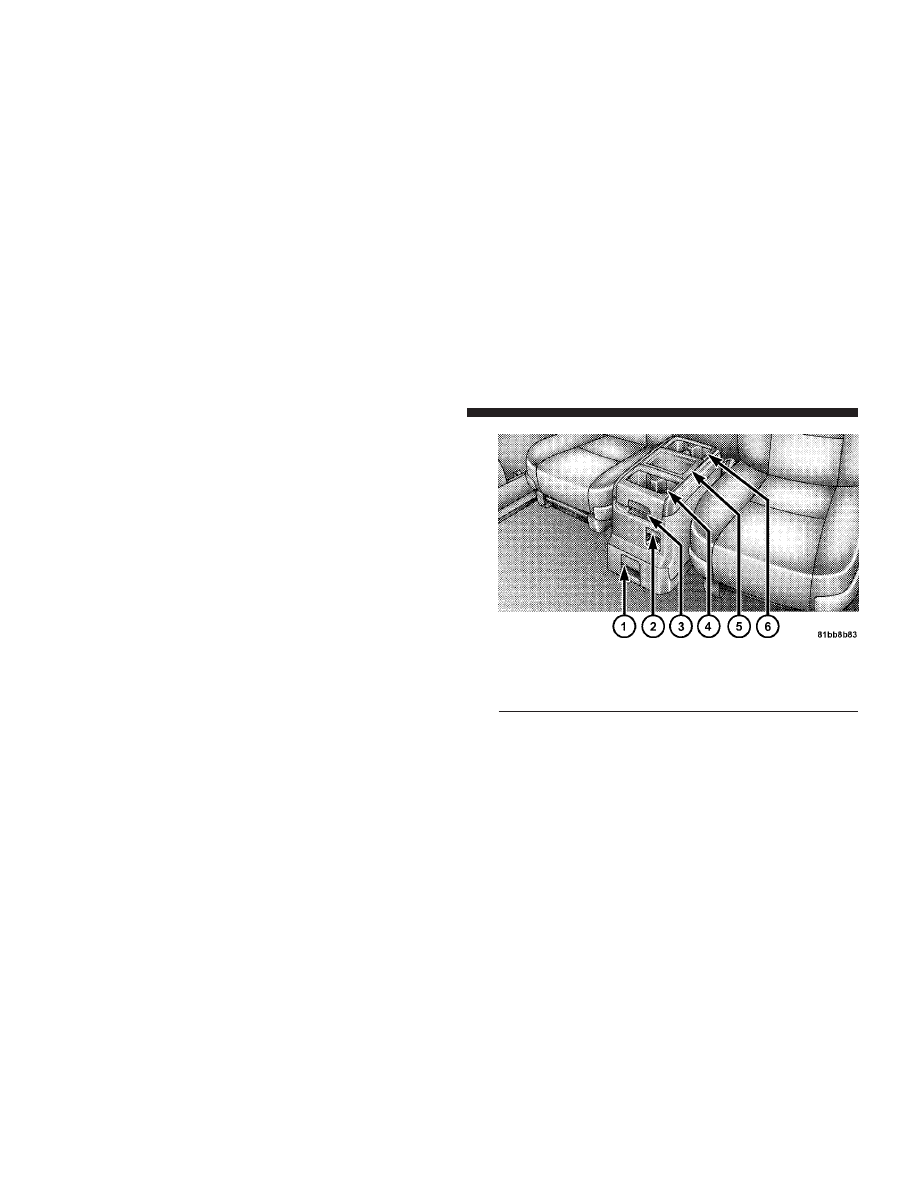

Removable Floor Console Features

1 - Removal Latch

4 - Front Cupholders

2 - Lower Latch

5 - Top Tray

3 - Upper Latch

6 - Rear Cupholders

212

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

In an accident, serious injury could result if the
removable floor console is not properly installed.
Always be sure the removable floor console is fully
latched.

Rear Compartment Storage

Your vehicle is equipped with open storage areas located
in each rear trim panel.

Third Row Rear Seat and Rear Compartment Features

1 — Tie Down

5 — Liftgate Close

2 — Rear Switches

6 — Bag Holders

3 — Tire Jack/Handle

7 — LATCH Anchor

4 — Cubby/Speaker

8 — Flash Light

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

213

3

Coat Hooks

Coat hooks are located along the headliner for the second
and third row seating positions. The coat hook load limit
is 10 lbs (4.5 kg). Exceeding the recommended load limit
can cause the coat hooks to break or disengage from the
vehicle.

Cargo Area Storage

The seats in your vehicle are in-line which enables you to
stow long objects, such as lumber or skis, on the floor
without moving the seats.

NOTE:

With all rear seat backs folded, a 4 ft x 8 ft (1.2 m

x 2.4 m) sheet of building material may be stored on top
of the folded seats with the liftgate closed. The front seats
must be moved slightly forward of the rearmost position.
If the rear seats are removed no front seat adjustment is
needed and more than one 4 ft x 8 ft (1.2 m x 2.4 m) sheet
of building material may be stored.

The liftgate sill plate has a raised line with the statement
“Load To This Line”. This line indicates how far rearward
cargo can be placed without interfering with liftgate
closing.

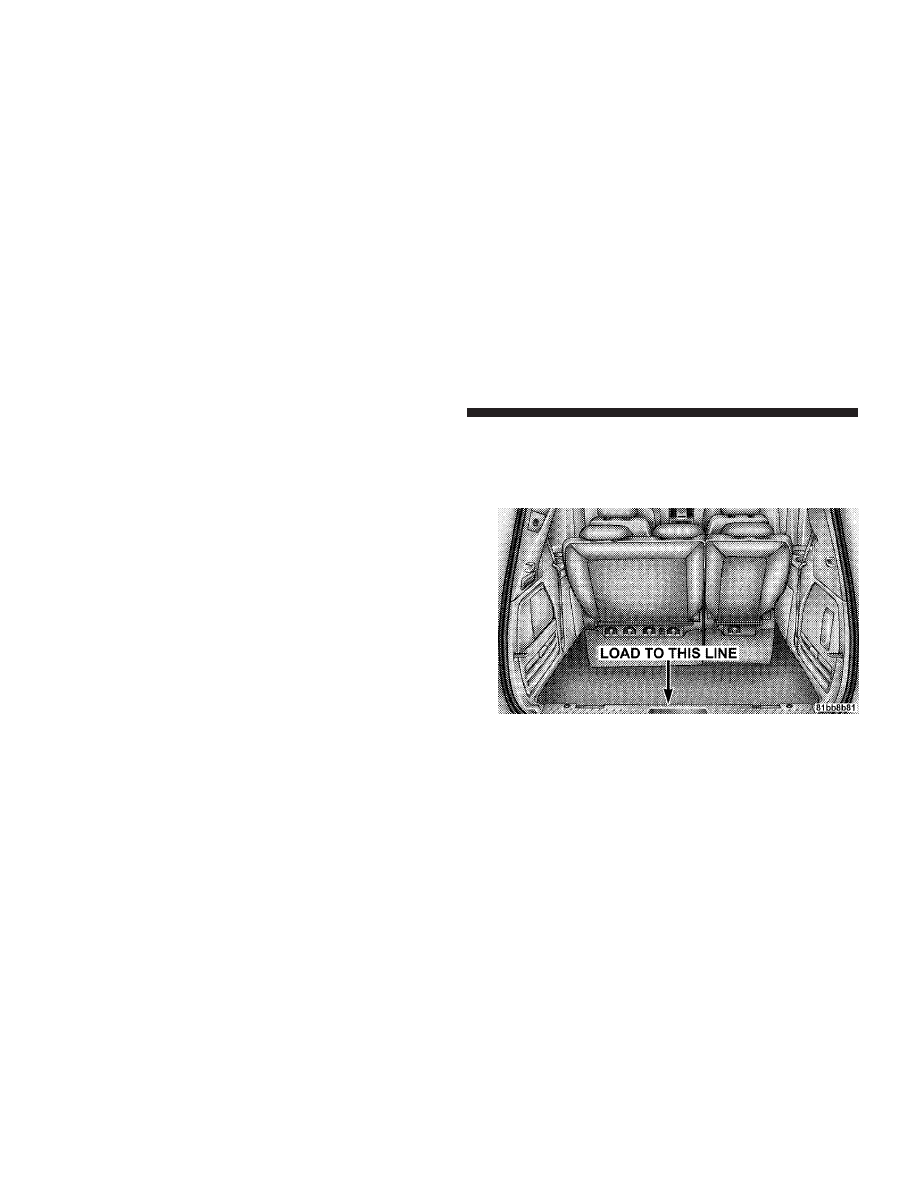

Rear Cargo Area Loading Limit

214

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

ROOF LUGGAGE RACK — IF EQUIPPED

The crossbars and siderails are designed to carry the
weight on vehicles equipped with a luggage rack. The
load must not exceed 150 lbs (68 kg), and should be
uniformly distributed over the luggage rack crossbars.

Distribute cargo weight evenly on the roof rack crossbars.
The roof rack does not increase the total load carrying
capacity of the vehicle. Be sure the total load of cargo
inside the vehicle plus that on the external rack does not
exceed the maximum vehicle load capacity.

To move the crossbars, loosen the thumb screws located
at the upper edge of each crossbar approximately six
turns, then move the crossbar to the desired position,
keeping the crossbars parallel to the rack frame. Once the
crossbar is in place, retighten the thumb screws to lock
the crossbar into position.

Attempt to move the crossbar again to ensure that it has
properly locked into position.

NOTE:

To help control wind noise when installing the

crossbars make sure the arrows marked on the underside
of the crossbars are facing the front of the vehicle. When
the crossbars are not in use, the front crossbar should be
fastened just forward of the middle support and the rear
crossbar should be fastened at the rearmost position of
the side rails. This will help reduce the amount of wind
noise when the crossbars are not in use.

The tie down holes on the crossbar ends should always
be used to tie down the load. Check the straps frequently
to be sure that the load remains securely attached.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

215

3

CAUTION!

• Crossbars should remain equally spaced or paral-

lel at any luggage rack position for proper func-
tion. Noncompliance could result in damage to the
luggage rack, cargo and/or vehicle.

• To avoid damage to the roof rack and vehicle, do

not exceed the maximum roof rack load capacity of
150 lbs (68 kg). Always distribute heavy loads as
evenly

as

possible

and

secure

the

load

appropriately.

CAUTION!

• Long loads which extend over the windshield,

such as wood panels or surfboards, or loads with
large frontal area should be secured to both the
front and rear of the vehicle.

• Travel at reduced speeds and turn corners care-

fully when carrying large or heavy loads on the
roof rack. Wind forces, due to natural causes or
nearby truck traffic, can add sudden upward lift to
a load. This is especially true on large flat loads
and may result in damage to the cargo or your
vehicle.

216

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Cargo must be securely tied before driving your
vehicle. Improperly secured loads can fly off the
vehicle, particularly at high speeds, resulting in per-
sonal injury or property damage. Follow the Roof
Rack Cautions when carrying cargo on your roof
rack.

UMBRELLA HOLDER

An umbrella holder has been conveniently molded into
the left front door entry scuff molding.

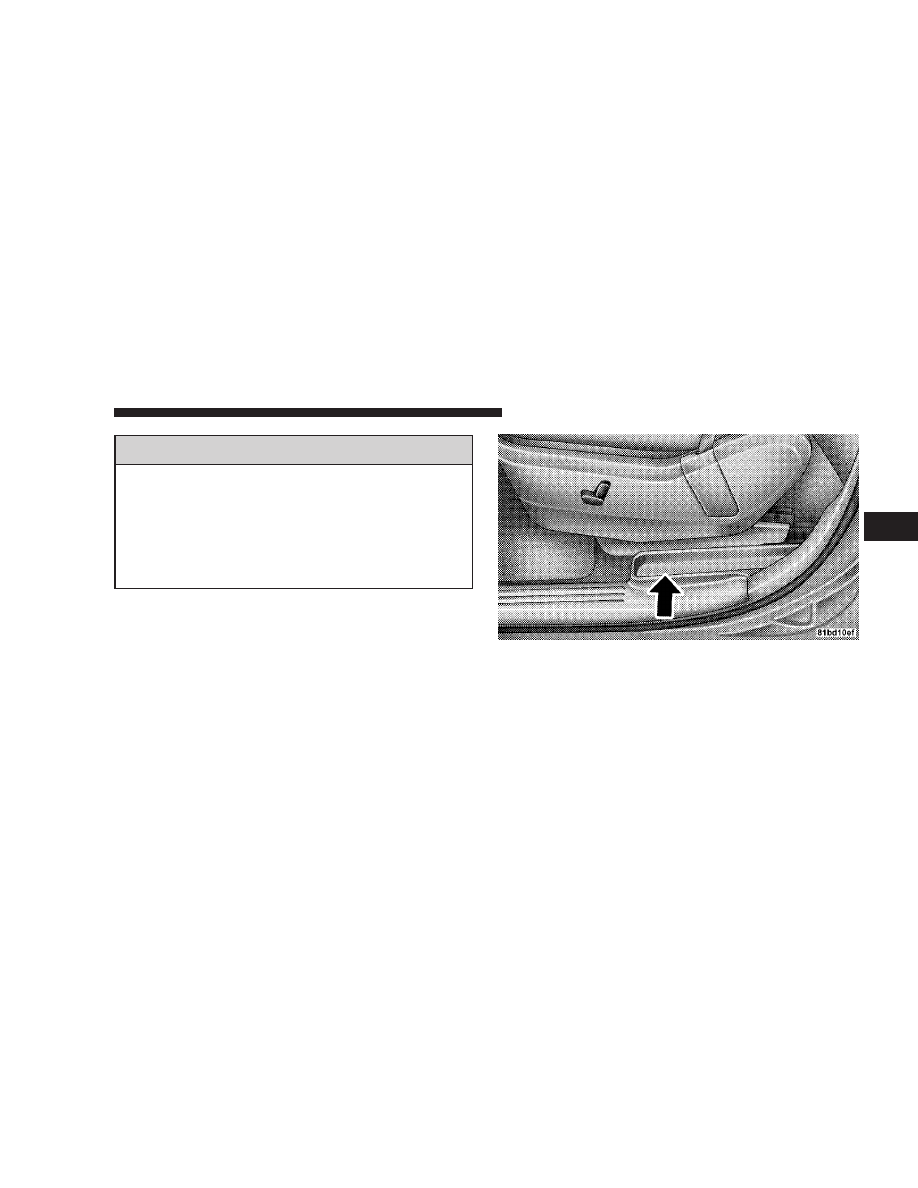

Umbrella Holder

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

217

3

LOAD-LEVELING SYSTEM — IF EQUIPPED

The automatic load-leveling system will provide a level
riding vehicle under most passenger and cargo loading
conditions.

A hydraulic pump contained within the shock absorbers
raises the rear of the vehicle to the correct height. It takes
approximately 1 mile (1.6 km) of driving for the leveling
to complete depending on road surface conditions.

If the leveled vehicle is not moved for approximately 15
hours, the leveling system will bleed itself down. The
vehicle must be driven to reset the system.

WARNING!

Do not install the load-leveling system on vehicles
that are not equipped with Anti-Lock Brakes. Ve-
hicles without Anti-Lock Brakes (ABS) have a height-
sensing proportioning valve. Installing a leveling
system will render this system ineffective, inappro-
priately reducing rear brake pressure, resulting in
increased stopping distances. You could have a seri-
ous accident.

218

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

m Instrument Panels And Controls . . . . . . . . . . . . 223
m Base Instrument Cluster . . . . . . . . . . . . . . . . . . 224
m Premium Instrument Cluster . . . . . . . . . . . . . . . 225
m Instrument Cluster Descriptions . . . . . . . . . . . . 226
m Compass Mini-Trip Computer (CMTC) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

▫ Compass Mini-Trip Computer (CMTC)

Odometer Displays . . . . . . . . . . . . . . . . . . . . 238

▫ Compass Mini-Trip Computer (CMTC) Reset

Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

▫ Compass/Temperature Display . . . . . . . . . . . 240

m Electronic Vehicle Information Center (EVIC) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 241

▫ EVIC Displays . . . . . . . . . . . . . . . . . . . . . . . 243
▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . . 244
▫ Compass Display . . . . . . . . . . . . . . . . . . . . . 246
▫ Personal Settings

(Customer Programmable Features) . . . . . . . . 248

m Radio General Information . . . . . . . . . . . . . . . . 251

▫ Radio Broadcast Signals . . . . . . . . . . . . . . . . . 251

4

m Sales Code REQ — AM/FM Stereo Radio And

6–Disc CD/DVD Changer
(MP3/WMA AUX Jack) . . . . . . . . . . . . . . . . . . 252

▫ Operating Instructions - Radio Mode . . . . . . . 252
▫ Operation Instructions - (Disc Mode For CD

And MP3/WMA Audio Play, DVD-Video) . . . . 260

▫ Notes On Playing MP3/WMA Files . . . . . . . . 262
▫ List Button

(Disc Mode For MP3/WMA Play) . . . . . . . . . . 265

▫ Info Button

(Disc Mode For MP3/WMA Play) . . . . . . . . . . 265

m Sales Code RES — AM/FM Stereo Radio With

CD Player (MP3 AUX Jack) . . . . . . . . . . . . . . . . 268

▫ Operating Instructions - Radio Mode . . . . . . . 268

▫ Operation Instructions - CD Mode For CD

And MP3 Audio Play . . . . . . . . . . . . . . . . . . 274

▫ Notes On Playing MP3 Files . . . . . . . . . . . . . 276
▫ List Button (CD Mode For MP3 Play) . . . . . . . 279
▫ Info Button (CD Mode For MP3 Play) . . . . . . . 279

m Sales Code REN — Multimedia System —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 280

▫ Operating Instructions — Satellite Radio

(If Equipped) . . . . . . . . . . . . . . . . . . . . . . . . 281

▫ Operating Instructions — Voice Recognition

System (VR) (If Equipped) . . . . . . . . . . . . . . . 281

▫ Operating Instructions — Hands-Free

Communication (UConnect

t) (If Equipped) . . . 281

▫ Clock Setting Procedure . . . . . . . . . . . . . . . . . 281

220

UNDERSTANDING YOUR INSTRUMENT PANEL

m Sales Code RER — Multimedia System —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 283

▫ Operating Instructions — Satellite Radio . . . . . 284
▫ Operating Instructions — Hands-Free

Communication (UConnect

t) (If Equipped) . . . 284

▫ Clock Setting Procedure . . . . . . . . . . . . . . . . . 285

m Satellite Radio — If Equipped

(REN/REQ/RER/RES/REU Radios Only) . . . . . 287

▫ System Activation . . . . . . . . . . . . . . . . . . . . . 287
▫ Electronic Serial Number/Sirius Identification

Number (ESN/SID) . . . . . . . . . . . . . . . . . . . . 287

▫ Selecting Satellite Mode . . . . . . . . . . . . . . . . . 288
▫ Satellite Antenna . . . . . . . . . . . . . . . . . . . . . . 288
▫ Reception Quality . . . . . . . . . . . . . . . . . . . . . 289

▫ Operating Instructions - Satellite Mode . . . . . . 289
▫ Operating Instructions - Hands-Free Phone

(If Equipped) . . . . . . . . . . . . . . . . . . . . . . . . 292

▫ Operating Instructions - Video Entertainment

System (VES

t) (If Equipped) . . . . . . . . . . . . . 292

m Universal Consumer Interface (UCI) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 292

▫ Connecting The iPodt Device . . . . . . . . . . . . 293
▫ Controlling The iPodt Using Radio Buttons . . . 293
▫ Play Mode . . . . . . . . . . . . . . . . . . . . . . . . . . 293
▫ List Or Browse Mode . . . . . . . . . . . . . . . . . . 295

m Sirius Backseat TV™ — If Equipped . . . . . . . . . 297
m Video Entertainment System (VESt) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 297

UNDERSTANDING YOUR INSTRUMENT PANEL

221

4

m Radio Operation And Cellular Phones . . . . . . . . 299
m Remote Sound System Controls — If Equipped . . 299

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . . 299
▫ CD Player . . . . . . . . . . . . . . . . . . . . . . . . . . 300

m CD/DVD Maintenance . . . . . . . . . . . . . . . . . . . 300
m Climate Controls . . . . . . . . . . . . . . . . . . . . . . . 301

▫ Manual Heating, Ventilation And Air

Conditioning (HVAC) System . . . . . . . . . . . . . 301

▫ Rear Manual Climate Control Zone —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 307

▫ Automatic Temperature Control (ATC) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . 309

▫ Summer Operation . . . . . . . . . . . . . . . . . . . . 318
▫ Winter Operation . . . . . . . . . . . . . . . . . . . . . 318
▫ Vacation/Storage . . . . . . . . . . . . . . . . . . . . . 318
▫ Window Fogging . . . . . . . . . . . . . . . . . . . . . 318
▫ Outside Air Intake . . . . . . . . . . . . . . . . . . . . 319
▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . . 319
▫ A/C Air Filter — If Equipped . . . . . . . . . . . . 320

m Electric Rear Window Defroster —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . 320

222

UNDERSTANDING YOUR INSTRUMENT PANEL

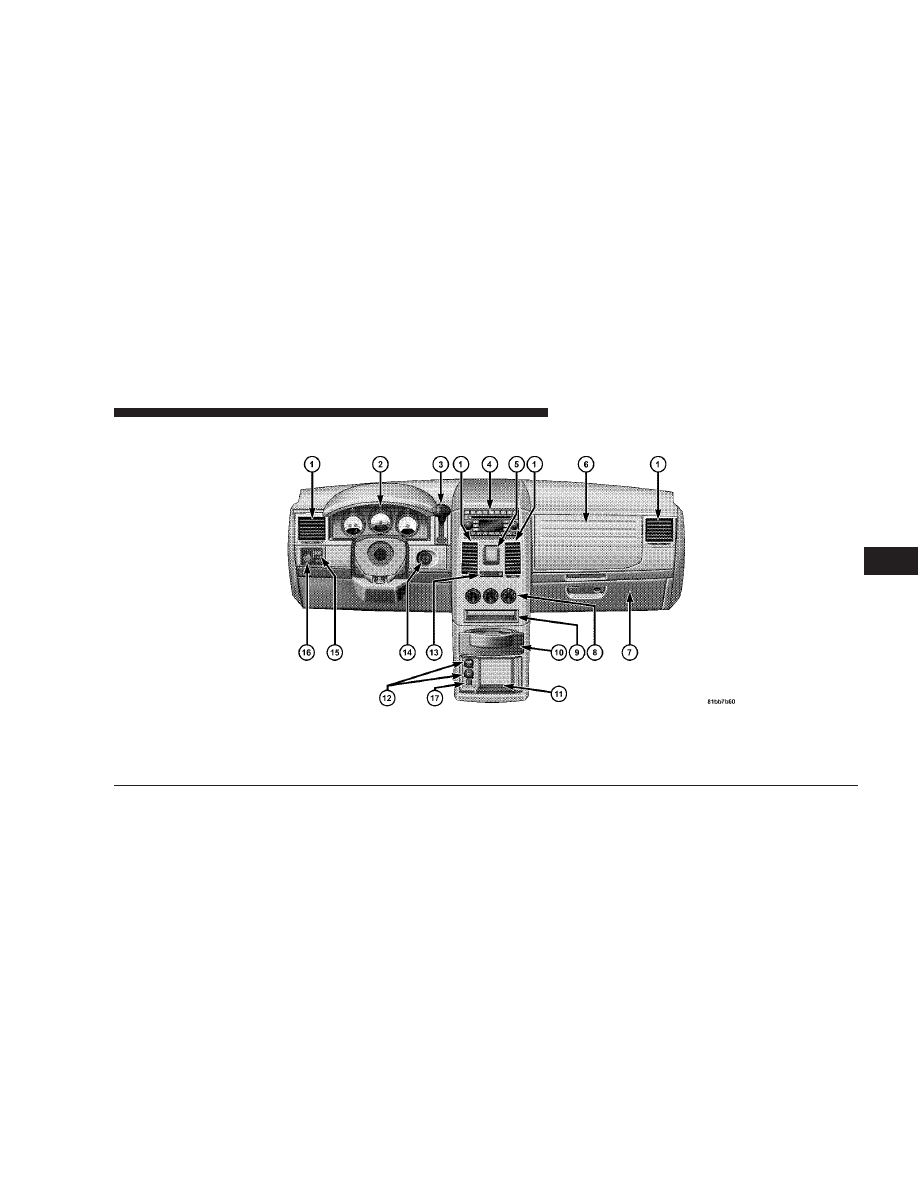

INSTRUMENT PANELS AND CONTROLS

1 - Air Vents

6 - Upper Glove Compartment

11 - Storage Bin

16 - Head Light Switch

2 - Instrument Cluster

7 - Lower Glove Compartment

12 - Power Supply 12V

17 - Power Inverter Switch

3 - Gear Selector Lever

8 - Climate Controls

13 - Hazard Switch

4 - Radio

9 - Storage or DVD

14 - Ignition Switch

5 - Storage Bin

10 - Cup Holders

15 - Dimmer Switch

UNDERSTANDING YOUR INSTRUMENT PANEL

223

4

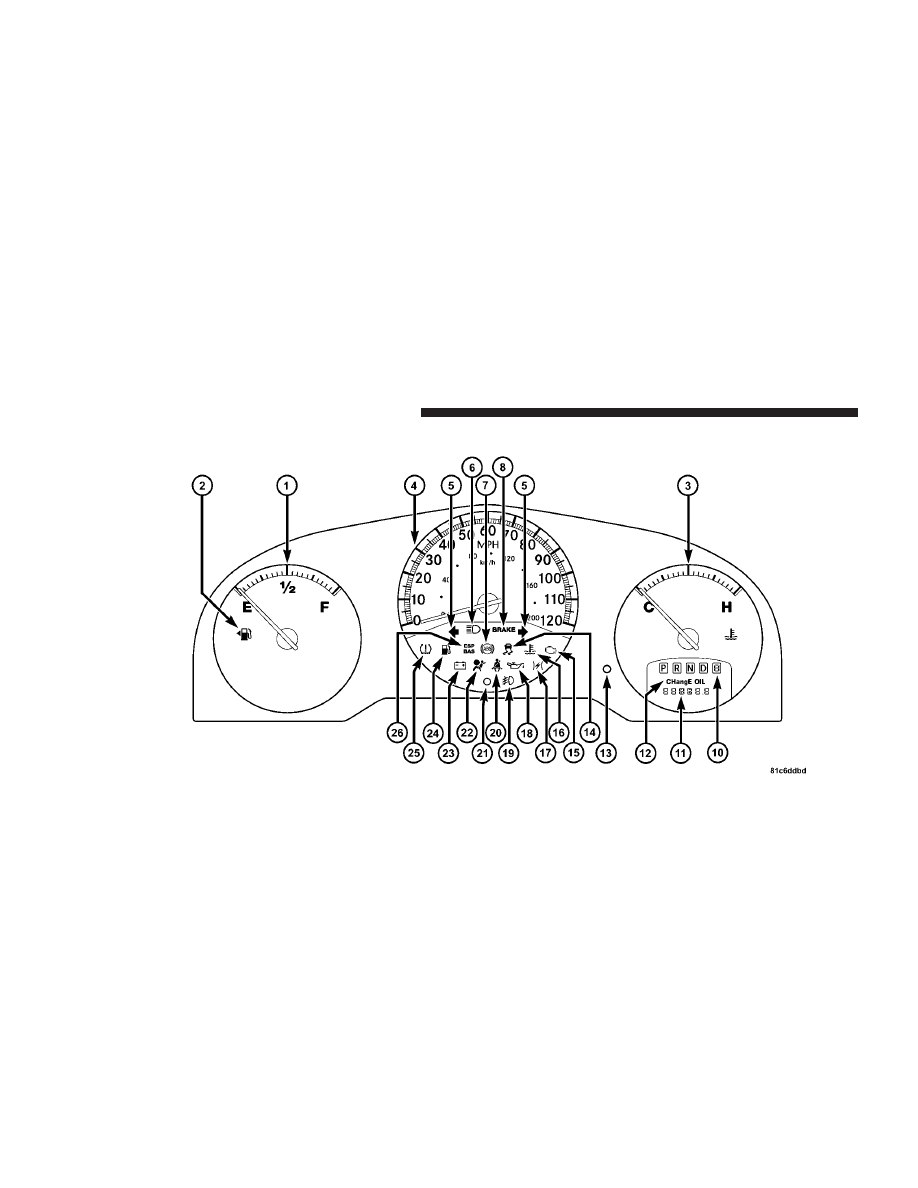

BASE INSTRUMENT CLUSTER

224

UNDERSTANDING YOUR INSTRUMENT PANEL

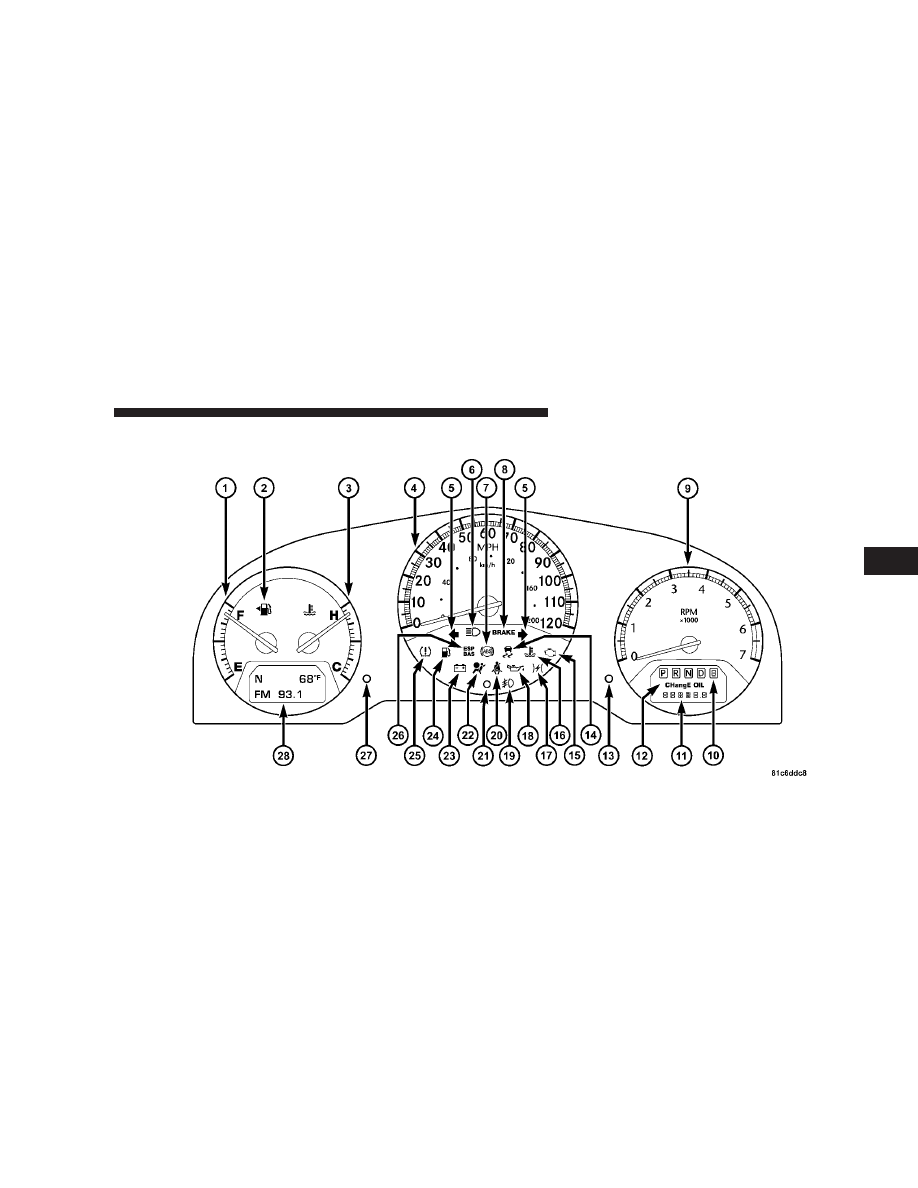

PREMIUM INSTRUMENT CLUSTER

UNDERSTANDING YOUR INSTRUMENT PANEL

225

4

INSTRUMENT CLUSTER DESCRIPTIONS

1. Fuel Gauge
The pointer shows the level of fuel in the fuel tank when
the ignition switch is in the ON position.

2. Fuel Door Reminder

The arrow in this symbol is a reminder that the
Fuel Filler Door is located on the left side of the
vehicle.

3. Temperature Gauge
The temperature gauge shows engine coolant tempera-
ture. Any reading within the normal range indicates that
the engine cooling system is operating satisfactorily.

The gauge pointer will likely indicate a higher tempera-
ture when driving in hot weather, up mountain grades,
or when towing a trailer. It should not be allowed to
exceed the upper limits of the normal operating range.

CAUTION!

Driving with a hot engine cooling system could
damage your vehicle. If temperature gauge reads
“H“, pull over and stop the vehicle. Idle the vehicle
with the air conditioner turned off until the pointer
drops back into the normal range. If the pointer
remains on the “H”, and you hear continuous chimes,
turn the engine off immediately, and call an autho-
rized dealer for service.

226

UNDERSTANDING YOUR INSTRUMENT PANEL

WARNING!

A hot engine cooling system is dangerous. You or
others could be badly burned by steam or boiling
coolant. You may want to call an authorized dealer if
your vehicle overheats. If you decide to look under
the hood yourself, see Section 7 of this manual.
Follow the warnings under the Cooling System Pres-
sure Cap paragraph.

4. Speedometer
Indicates vehicle speed.

5. Turn Signal Indicators

The arrow will flash with the exterior turn signal
when the turn signal lever is operated.

If the vehicle electronics sense that the vehicle has
traveled about one mile with the turn signals on, a

continuous chime will sound to alert you to turn the
signals off. If either indicator flashes at a rapid rate, check
for a defective outside light bulb.

6. High Beam Light

This light shows that the headlights are on high
beam. Pull the turn signal lever towards the

steering wheel to switch the headlights from high or low
beam.

7. Anti-Lock Brake System Light

This light monitors the Anti-Lock Brake Sys-
tem. The light will turn on when the ignition
switch is turned to the ON position and may
stay on for as long as four seconds.

If the ABS light remains on or turns on while driving, it
indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required. However,
the conventional brake system will continue to operate
normally if the BRAKE warning light is not on.

UNDERSTANDING YOUR INSTRUMENT PANEL

227

4
