NOTE:

The engine must be running before the head-

lights will come on in the Automatic mode.

Headlights On with Wipers — If Equipped
If your vehicle is equipped with Automatic Headlights it
also has this customer programmable feature. When your

headlights are in the automatic mode, and the engine is
running, the headlights will automatically turn on when
the wiper system is on.

Headlight Delay — If Equipped
This feature provides the safety of headlight illumination
for up to 90 seconds after exiting your vehicle.

To activate the delay feature, turn OFF the ignition switch
while the headlights are still on. Then turn off the
headlights within 45 seconds. The 90 second delay inter-
val begins when headlight switch is turned off. If the
headlights or park lights are turned back on or the
ignition switch is turned on, the delay will be cancelled.

The driver can choose, when exiting the vehicle, to have
the headlights remain on for 30, 60, or 90 seconds, or not
remain on. To change the timer setting see your autho-
rized Dealer.

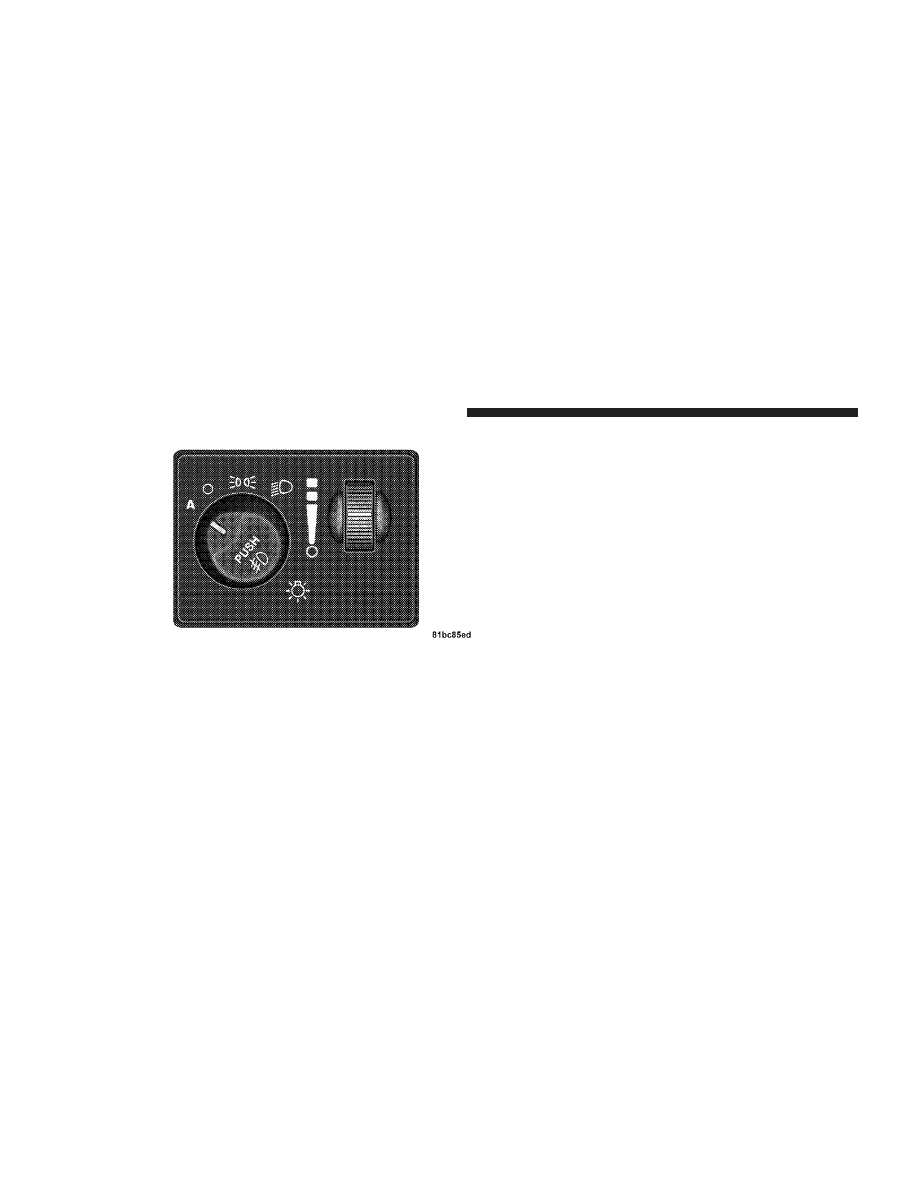

Automatic Headlights

164

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

If the headlights are turned off before the ignition, they
will turn off in the normal manner.

NOTE:

The headlights must be turned off within 45

seconds of turning the ignition OFF to activate this
feature.

Front Fog Lights — If Equipped

To activate the front fog lights, turn on the park
lights or the low beam headlights and push in the
headlight switch control knob. Pressing the head-

light switch control knob in a second time, will turn the
front fog lights off.

Lights-On Reminder
If the headlights or the park lights are left on, or if the
dimmer control is in the extreme top position after the
ignition switch is turned OFF, a chime will sound when
the driver’s door is opened.

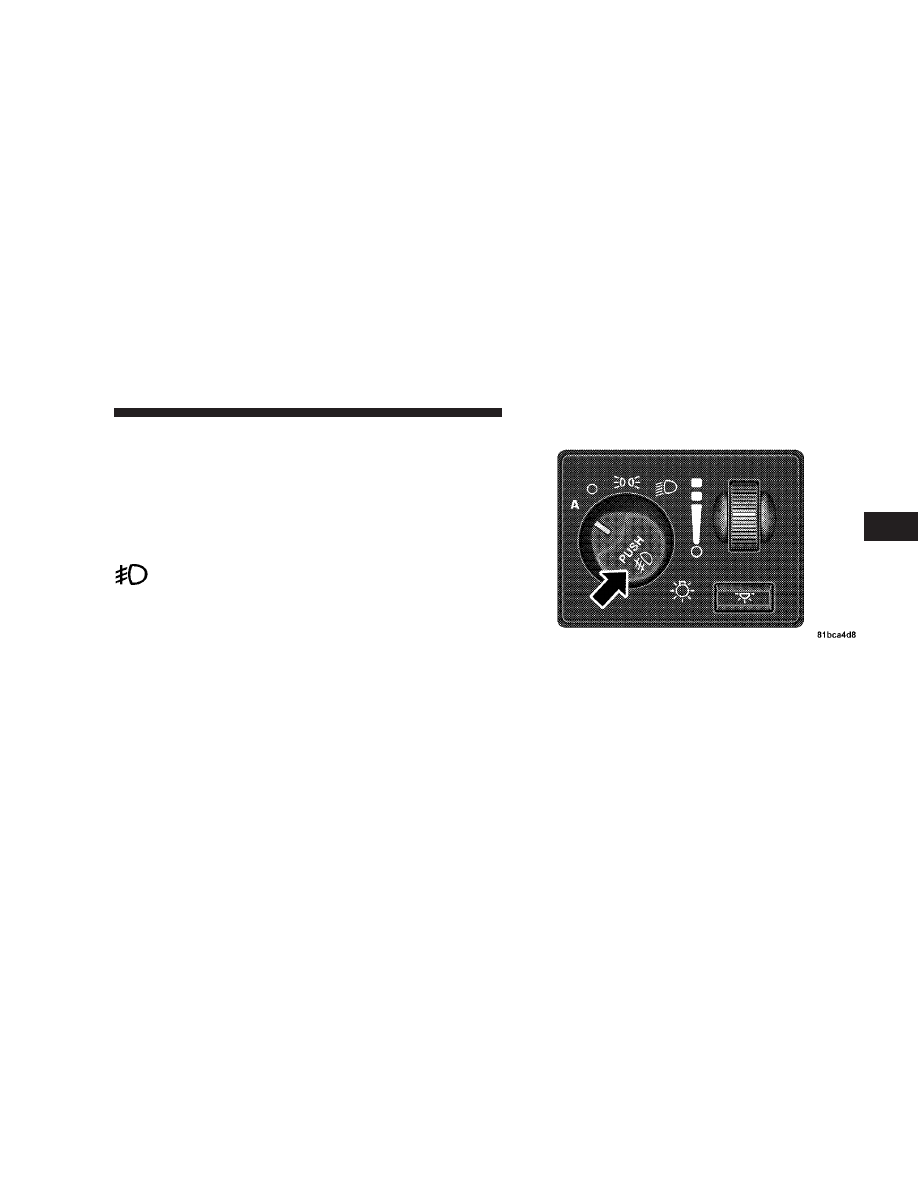

Fog Light Switch

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

165

3

Battery Protection
This feature provides battery protection to avoid wearing
down the battery if the headlights, park lights, or front
fog lights are left on for extended periods of time when
the ignition switch is in the LOCK position. After eight
minutes of the ignition switch being in the LOCK posi-
tion and the headlight switch in any position other than
OFF or AUTO, the lights will turn off automatically until
the next cycle of the ignition switch or headlight switch.

The battery protection feature will be disabled if the
ignition switch is turned to any other position other than
LOCK during the three minute delay.

MULTIFUNCTION LEVER

The multifunction control lever is located on the left side
of the steering column.

The Multifunction Lever assembly controls:

• Turn Signals
• Headlight Low and High Beams
• Flash-to-Pass (Optical Horn)
• Front and Rear Wiper And Washer Functions

Turn Signals

Move the multifunction lever up or down to signal a
right-hand or left-hand turn.

The arrow on either side of the instrument cluster flashes
to indicate the direction of the turn, and proper operation
of the front and rear turn signal lights.

166

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

If either indicator flashes at a rapid rate, check for a
defective outside turn signal light bulb. If one of the
indicators fails to light when the lever is moved, it would
suggest that the indicator light is defective.

You may manually signal a lane change by moving the
lever partially up or down.

Turn Signal Auto-Mode
Tap the multifunction control lever once and the turn
signal (left or right) will flash three times, and automati-
cally turn off.

Turn Signal Warning
If the vehicle electronics sense that the vehicle has
traveled at over 18 mph (29 km/h) for about 1 mi (1.6
km) with the turn signals on, a chime will sound to alert
the driver.

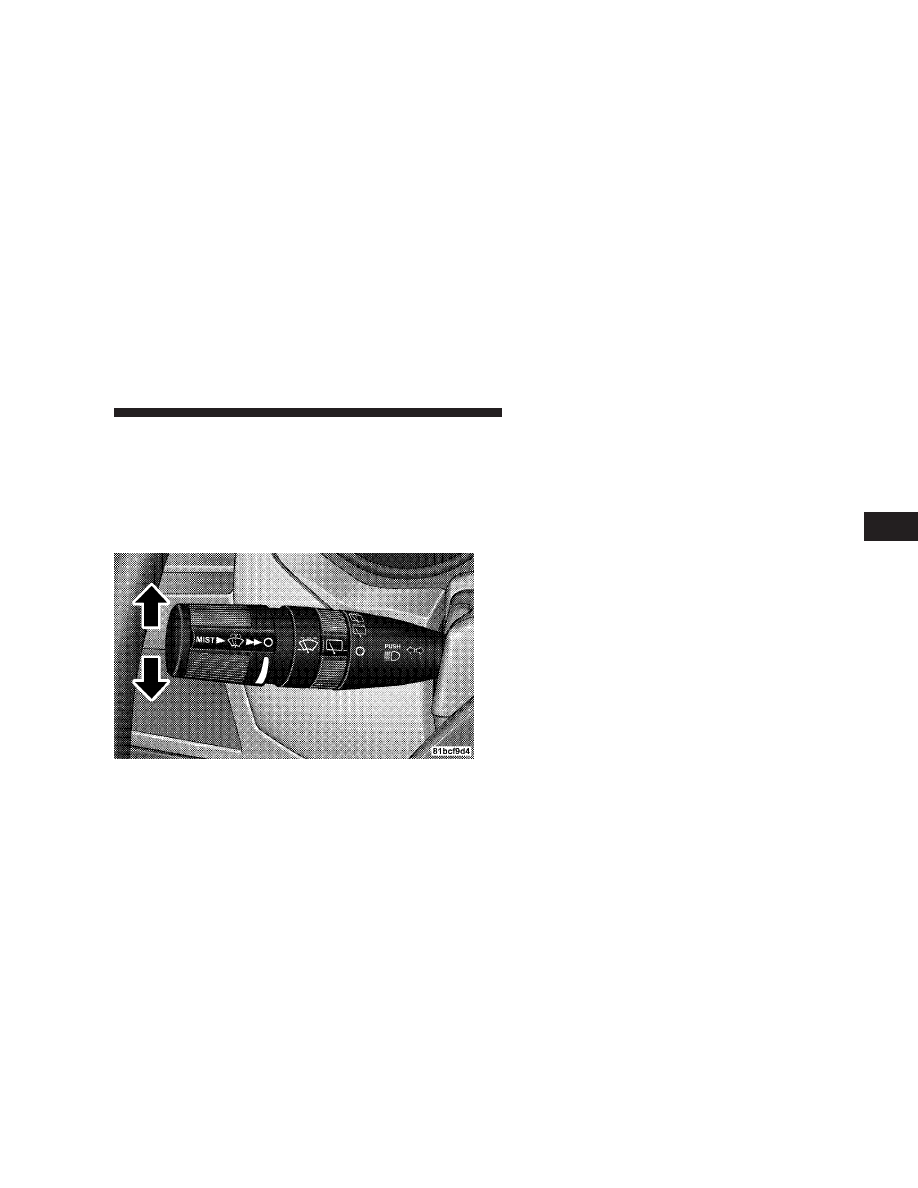

Turn Signal Switch

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

167

3

Windshield Wiper and Washer Functions
The wipers and washers are operated by a switch within
the multifunction lever. Rotate the end of the lever to
select the desired wiper speed.

NOTE:

Always remove any buildup of snow that pre-

vents the windshield wiper blades from returning to the
off position. If the windshield wiper switch is turned off
and the blades cannot return to the off position, damage
to the wiper motor may occur.

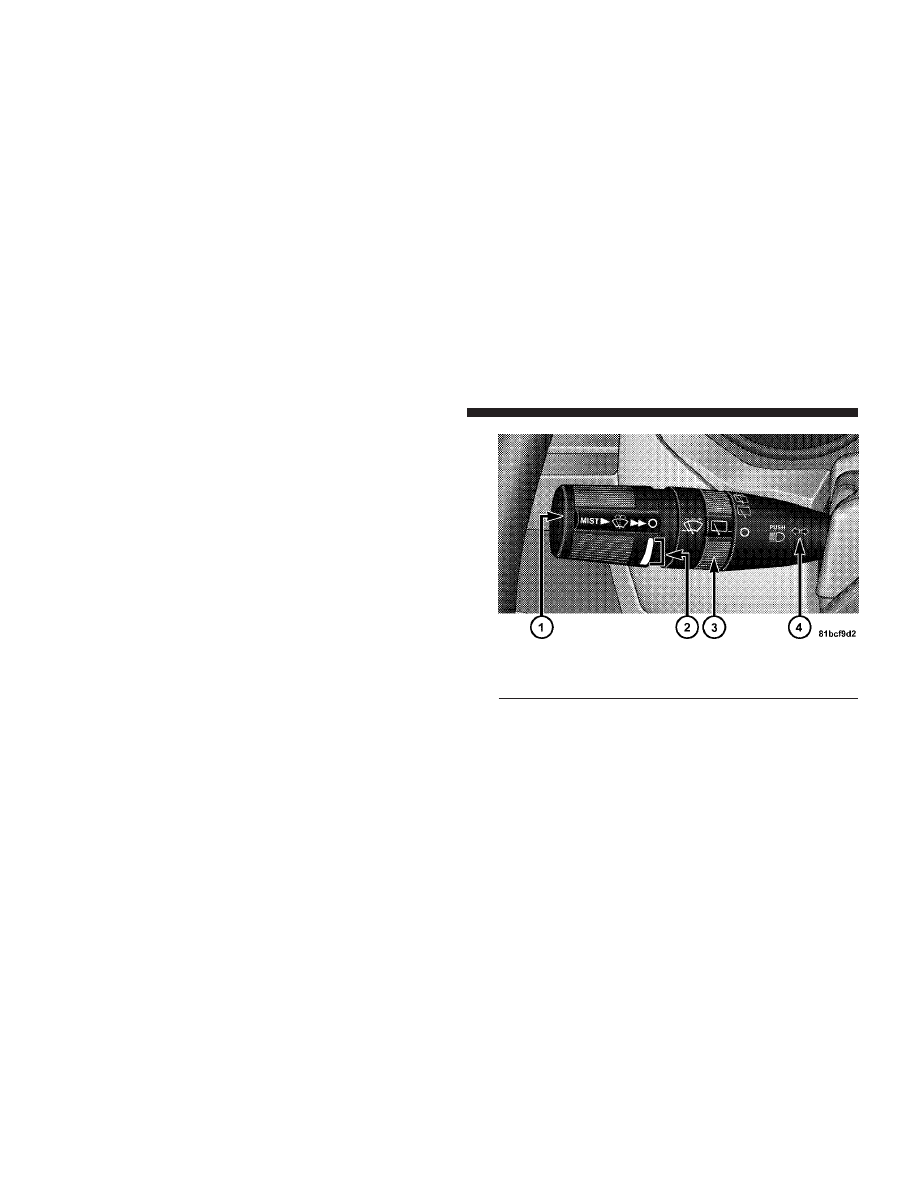

Multifunction Lever Features

1 - Front Mist/Washer

3 - Rear Wiper/Washer

2 - Wiper Speeds

4 - Low/High Beam and Flash

168

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

1. Multifunction Lever — Mist, Front Wiper and
Washer
Press the end of the multifunction lever inward to the
first detent and release to clear the windshield. Pressing
the multifunction lever inward to the second detent will
cause the washers to spray for a maximum of 10 seconds,
or until the lever is released, and the wipers will cycle
three times.

NOTE:

If the multifunction lever is depressed while in

the delay range, the wipers will operate for several
seconds after the lever is released, and then resume the
intermittent interval previously selected.

If the multifunction lever is depressed while in the off
position, the wipers will operate for approximately two
wipe cycles and automatically turn off.

2. Intermittent, Low and High Speed Wipers
Use the intermittent wipers when weather conditions
make a single wiping cycle, with a variable pause be-
tween cycles, desirable. Rotate the end of the multifunc-
tion lever to the first detent position, then turn the end of
the lever to select the desired delay interval. The delay
can be regulated from a maximum of about 20 seconds
between cycles, to a cycle every 2 seconds. The time delay
will be doubled if the vehicle speed is less than 10 mph
(16 km/h).

Low Speed

is achieved by rotating the multifunction

lever past the intermittent settings, to the first detent.

High Speed

is achieved by rotating the multifunction

lever past the intermittent settings, to the second detent.

3. Rotary Ring — Rear Wiper and Washer
Rotating the rotary ring to the first detent activates the
rear intermittent wipers. To activate the washers, rotate

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

169

3

the rotary ring fully forward and the washers will spray
until the ring is released, and then resume the intermit-
tent interval.

NOTE:

Rear window wipers function in the intermittent

wiper speed only.

4. Headlight Low/High Beam Select Switch and
Flash-to-Pass
Headlight Low/High Beam Select Switch

When the

headlights are turned on, pushing the lever assembly
toward the instrument panel will switch from low beams
to high beams. Pulling back to the neutral position
returns to low beam headlights.

Flash-to-Pass (Optical Horn)

You can signal another

vehicle with your headlights by lightly pulling the mul-
tifunction lever toward you. This will cause the head-
lights to turn on at high beam and remain on until the
lever is released.

WARNING!

Sudden loss of visibility through the windshield
could lead to an accident. You might not see other
vehicles or other obstacles. To avoid sudden icing of
the windshield during freezing weather, warm the
windshield with defroster before and during wind-
shield washer use.

Headlights On When Wipers Are On — If
Equipped
Headlights on when windshield wipers are on may be
found on vehicles equipped with automatic headlight
system. Refer to the Electronic Vehicle Information Cen-
ter (EVIC) in Section 4 under “PERSONAL SETTINGS
(CUSTOMER PROGRAMMABLE FEATURES)” for more
information.

170

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

TILT STEERING COLUMN — IF EQUIPPED

To tilt the column, pull the small lever downward
(located on the steering column and below the steering
wheel) to the open position. You may then position the
steering wheel up or down, as desired. Pull the small
lever upward to the closed position to lock the steering
wheel firmly in place.

WARNING!

Tilting the steering column while the vehicle is
moving is dangerous. Without a stable steering col-
umn, you could lose control of the vehicle and have
an accident. Adjust the column only while the ve-
hicle is stopped. Be sure it is locked before driving.

REAR PARK ASSIST SYSTEM — IF EQUIPPED

The Rear Park Assist System provides visual and audible
indications of the distance between the rear fascia and the
detected obstacle when backing up. When backing up the
driver should also use the inside rearview and outside
mirrors.

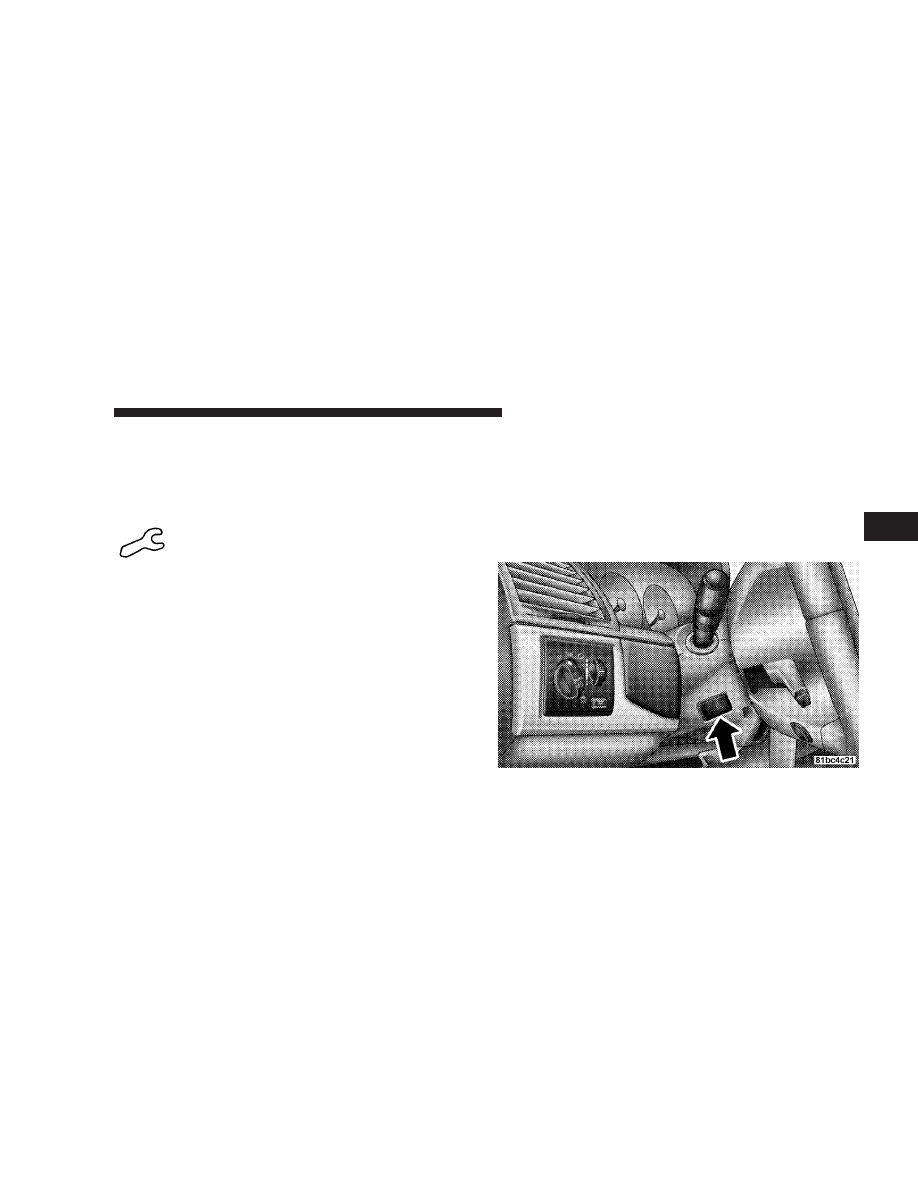

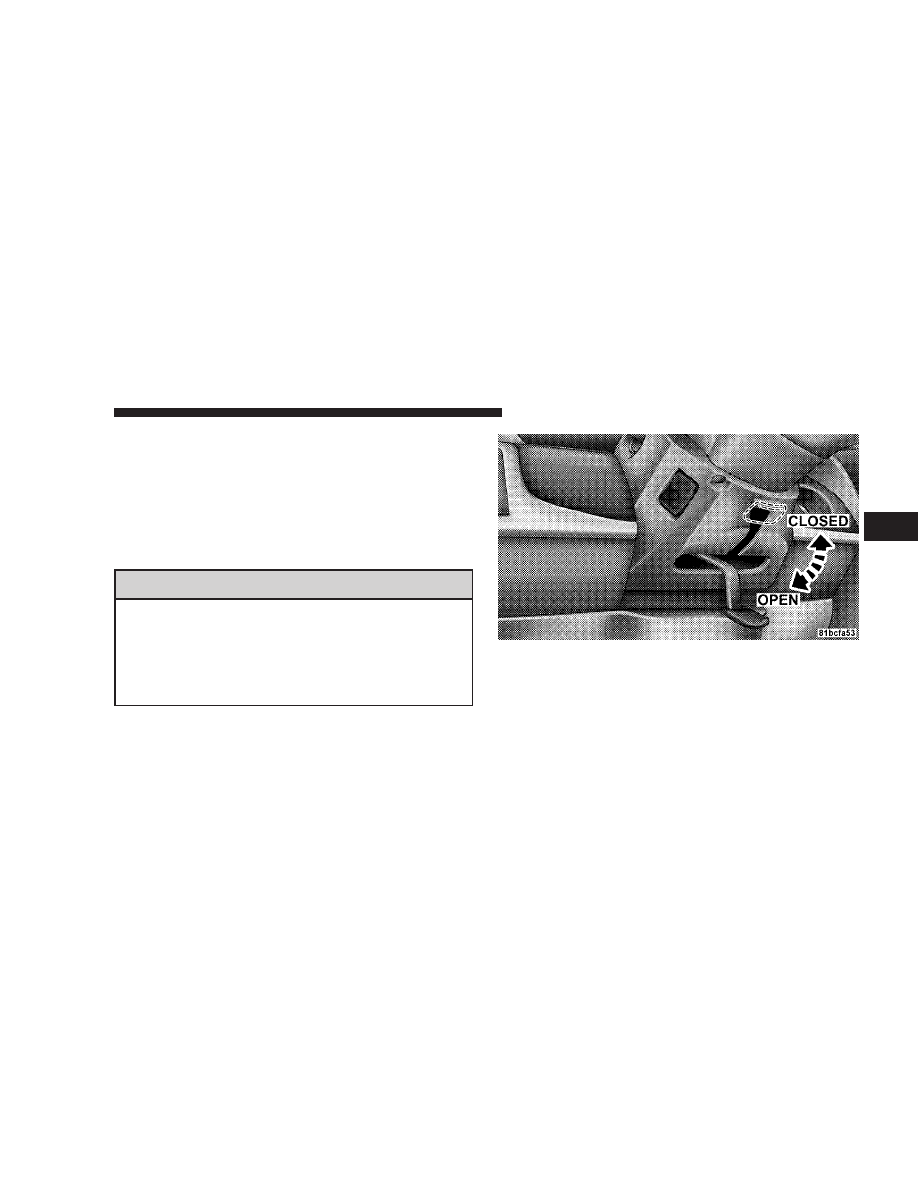

Tilt Steering Column Control

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

171

3

The Rear Park Assist System will remember the last
system state (enabled or disabled) from the last ignition
cycle when the ignition is changed to the RUN/ON
position.

The Rear Park Assist System can be active only when the
transaxle gear selector lever is in REVERSE. When in
REVERSE, the system scans for objects behind the vehicle
using four sensors located in the rear bumper.

NOTE:

The system will be active until the vehicle speed

is increased to approximately 11 mph (18 km/h) or
above. The system will be active again if the vehicle
speed is decreased to speeds less than approximately 10
mph (16 km/h).

Rear Park Assist Sensors

The four Rear Park Assist Sensors, located in the rear
fascia, monitor the area behind the vehicle that is within
the sensors’ field of view. The monitored area seems oval
in shape. The sensors can detect obstacles from approxi-
mately 11.8 in (30 cm) up to 78.7 in (200 cm) from the rear
fascia in the horizontal direction, depending on the
location and orientation of the obstacle and the type of
obstacle.

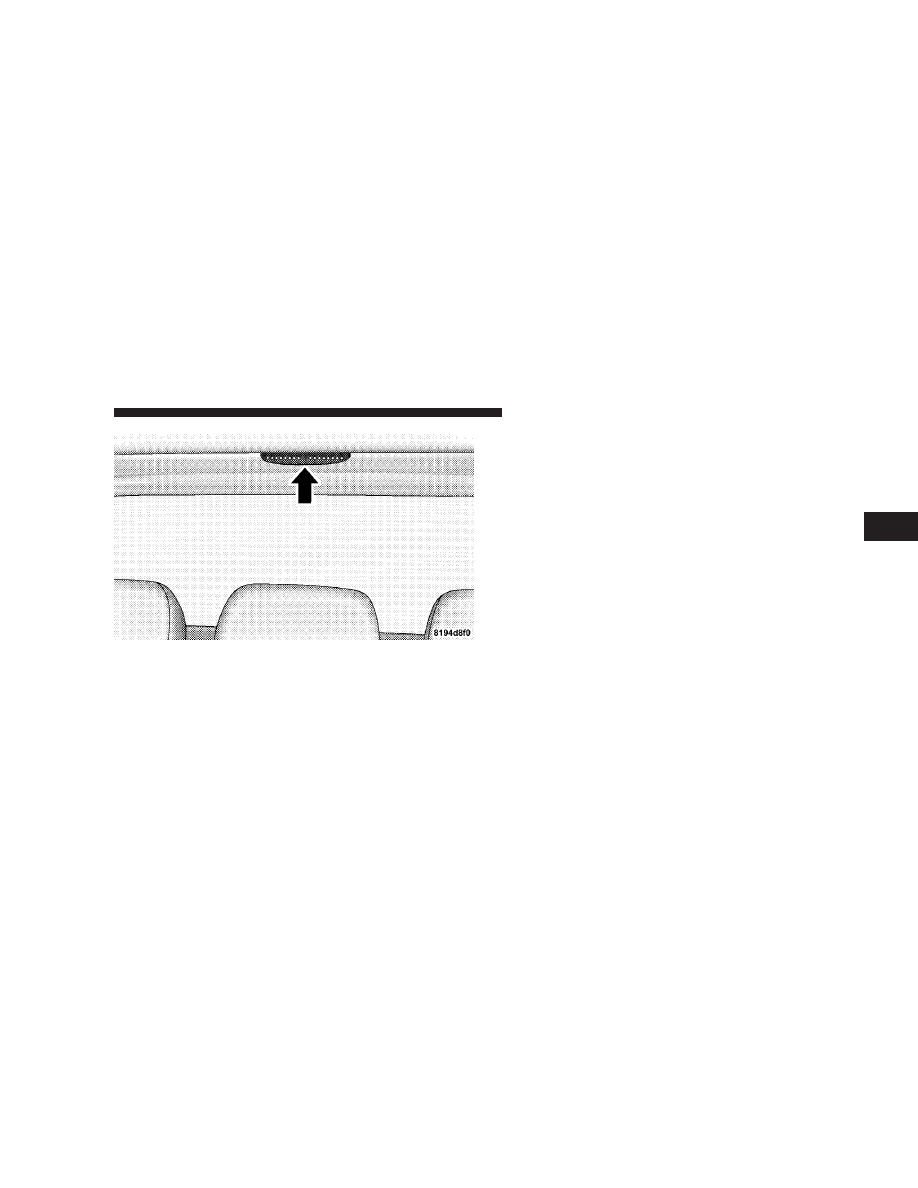

Rear Park Assist Warning Display
The Rear Park Assist Warning Display, located in the
headliner near the liftgate glass, provides both visual and
audible warnings to indicate the distance between the
rear fascia and the detected obstacle.

172

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

When the ignition switch is turned to the RUN/ON
position, the warning display will turn on all of its LEDs
for about one second. Each side of the warning display
has six yellow and two red LED lights, one set to warn of
obstacles behind the left rear of the vehicle and the other
set to warn of obstacles behind the right rear of the
vehicle. The vehicle is close to the obstacle when the red
LED is illuminated.

The driver can view the LEDs either through the rear-
view mirror or by looking directly at the display above
the rear window.

The system dimly illuminates the two outer most yellow
LEDs when it is on and detects no obstacles. The follow-
ing chart shows the warning display operation when the
system is detecting an obstacle.

Rear Park Assist LED Lights

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

173

3

PARK ASSIST WARNING DISPLAY DISTANCES

DISPLAY LED

OBSTACLE DISTANCE FROM:

REAR CENTER

AUDIBLE SIGNAL

REAR CORNERS

REAR CENTER

1st LED

78.7 in (200 cm)

Yellow

Yes, Half Second

2nd LED

51.1 in (130 cm)

Yellow

None

3rd LED

45.2 in (115 cm)

Yellow

None

4th LED

31.5 in (80 cm)

39.3 in (100 cm)

Yellow

None

5th LED

25.5 in (65 cm)

33.5 in (85 cm)

Yellow

None

6th LED

20 in (50 cm)

27.6 in (70 cm)

Yellow

None

7th LED

16 in (40 cm)

19.7 in (50 cm)

Red

at 12 in (30 cm)

Intermittent

8th LED

6 in (15 cm)

11.81 in (30 cm)

Red

at 8 in (20 cm)

Continuous

NOTE:

The Rear Park Assist System will MUTE the radio, if on, when the audible warning is activated.

174

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Drivers must be careful when backing up even when
using the Rear Park Assist System. Always check
carefully behind your vehicle, and be sure to check
for pedestrians, animals, other vehicles, obstructions,
or blind spots before backing up. You are responsible
for the safety of your surroundings and must con-
tinue to pay attention while backing up. Failure to do
so can result in serious injury or death.
Before using the Rear Park Assist System, it is
strongly recommended that the ball mount and hitch
ball assembly be disconnected from the vehicle when
the vehicle is not used for towing. Failure to do so
can result in injury or damage to vehicles or obstacles
because the hitch ball will be much closer to the
obstacle than the rear fascia when the warning dis-
play turns the red LEDs on. Also, the sensors could
detect the ball mount and hitch ball assembly, de-
pending on its size and shape, giving a false indica-
tion that an obstacle is behind the vehicle.

CAUTION!

• To avoid vehicle damage the Rear Park Assist

System should only be used as a parking aid and
is unable to recognize every obstacle, including
small objects. Parking curbs might be temporarily
detected or not detected at all. Obstacles located
above or below the sensors will not be detected
when they are in close proximity to the rear of the
vehicle.

• To avoid vehicle damage the vehicle must be

driven slowly when using the Rear Park Assist
System to be able to stop in time when an obstacle
is detected. It is recommended that the driver look
over his/her shoulder when using the Rear Park
Assist System.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

175

3

NOTE:

• Ensure that the rear bumper is free of dirt and debris

to keep the system operating properly.

• Jackhammers, large trucks, and other vibrations could

affect the performance of the system.

Enabling and Disassembling The Rear Park Assist
System
There are times when you may want to disable the Rear
Park Assist System, such as when towing a trailer.

NOTE:

The manufacturer suggests disabling the Rear

Park Assist System when towing a trailer. Refer to the
following procedures.

Vehicles Equipped With the Electronic Vehicle
Information Center (EVIC)
You can turn the Rear Park Assist System on or off
through the EVIC. For details, refer to “Personal Settings

(Customer Programmable Features)” under “Electronic
Vehicle Information Center (EVIC)” in Section 4 of this
manual.

Vehicles Equipped With the Compass Mini-Trip
Computer (CMTC)
You can turn the Rear Park Assist System ON or OFF
through the CMTC by pressing the left reset button in the
instrument cluster. Turn the ignition switch to the ON
position, then press and hold the rest button for approxi-
mately two seconds.

Service The Rear Park Assist System
If the Rear Park Assist System malfunctions, the instru-
ment cluster will actuate a single chime, once per ignition
cycle, and it will display the

(SERVICE PARK ASSIST

SYSTEM

( message. Refer to “Compass Mini Trip Com-

puter (CMTC) or “Electronic Vehicle Information Center
(EVIC)” — as equipped, in Section 4 of this manual.

176

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

If

(SERVICE PARK ASSIST SYSTEM( appears in the

Electronic Vehicle Information Center (EVIC), after mak-
ing sure the rear bumper is clean, please see your
authorized dealer.

Should this wrench symbol display with the
letter P next to it, your Park Sense System
needs servicing. Contact your authorized
dealer.

Cleaning The Rear Park Assist System
Clean the Rear Park Assist Sensors with water, car wash
soap and a soft cloth. Do not use rough or hard cloths. Do
not scratch or poke the sensors, otherwise, you could
damage the sensors.

ADJUSTABLE PEDALS — IF EQUIPPED

This feature allows both the brake and accelerator pedals to
move toward or away from the driver to provide improved
position with the steering wheel. The adjustable pedal
system is designed to allow a greater range of driver comfort
for steering wheel tilt and seat positions. The switch is
located on the left side of the steering column.

Adjustable Pedal Switch

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

177

3

Press the button forward to move the pedals forward
(toward the front of the vehicle).

Press the button rearward to move the pedals rearward
(toward the driver).

• The pedals can be adjusted with the ignition OFF.
• The pedals can be adjusted while driving.
• The pedals cannot be adjusted when the vehicle is in

REVERSE or when the Electronic Speed Control Sys-
tem is ON. The following messages will be displayed
on vehicles equipped with the Electronic Vehicle In-
formation System (EVIC) if the pedals are attempted to
be adjusted when the system is locked out (“Adjust-
able Pedal Disabled — Cruise Control Engaged” or
“Adjustable Pedal Disabled — Vehicle In Reverse”).

CAUTION!

Do not place any article under the adjustable pedals
or impede its ability to move as it may cause damage
to the pedal controls. Pedal travel may become lim-
ited if movement is stopped by an obstruction in the
adjustable pedal’s path.

178

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

ELECTRONIC SPEED CONTROL — IF EQUIPPED

When engaged, this device takes over the accelerator
operation at speeds greater than 25 mph (40 km/h).

Activating Electronic Speed Control

Push the ON/OFF button (located in the end of the lever)
once and the CRUISE indicator light (located in the
message window of the odometer) will illuminate show-
ing the electronic speed control system is on. To turn the
system OFF, push the ON/OFF button again and the
system and indicator will turn off.

WARNING!

Leaving the Electronic Speed Control system on
when not in use is dangerous. You could accidently
SET the system or cause it to go faster than you want.
You could lose control and have an accident. Always
leave the system OFF when you aren’t using it.

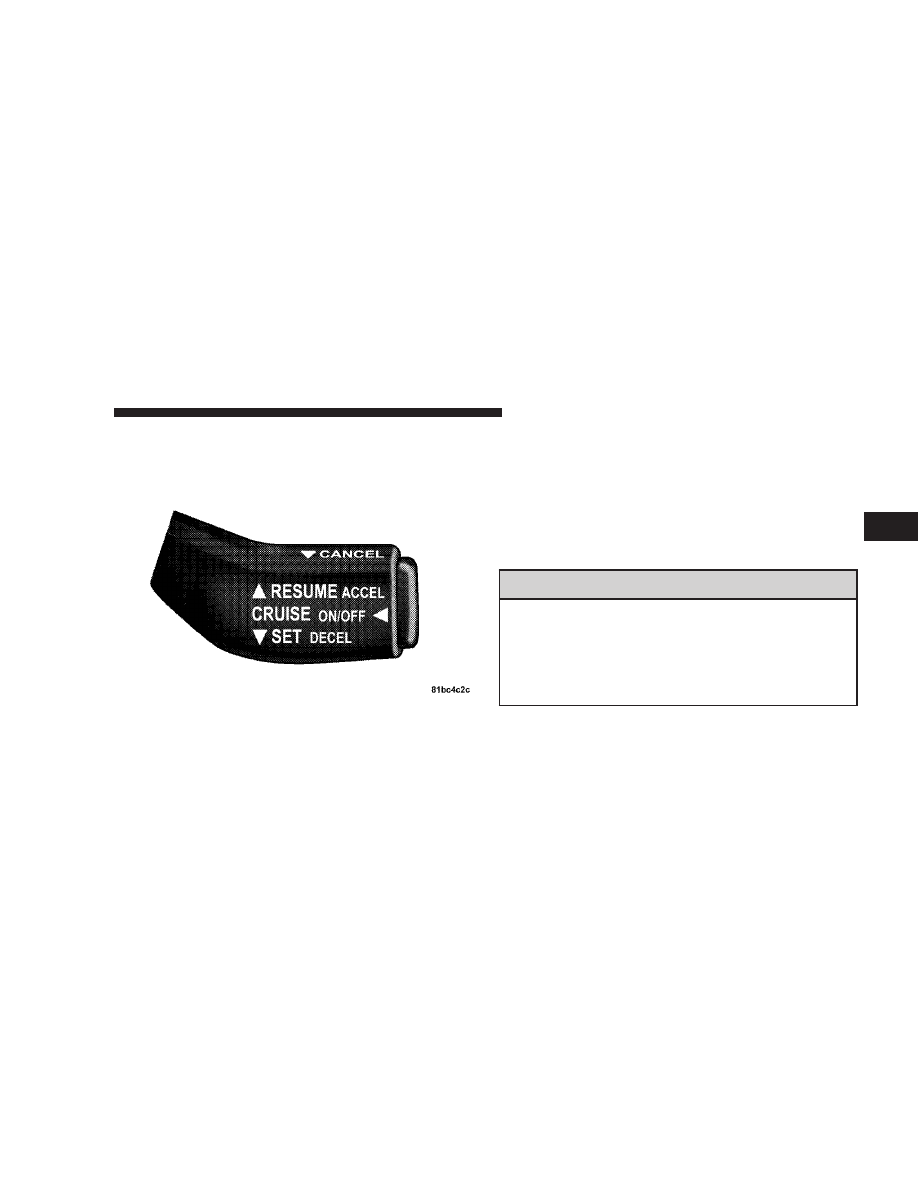

Electronic Speed Control Switches

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

179

3
