FRONT DOOR INNER BELT WEATHERSTRIP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 90

FRONT DOOR OUTER BELT WEATHERSTRIP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 90

DOOR OPENING SEALS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 90

FRONT DOOR INNER BELT
WEATHERSTRIP

REMOVAL

(1) Remove the front door trim panel. (Refer to 23

- BODY/DOOR - FRONT/TRIM PANEL - REMOVAL)

(2) Remove the inner belt weatherstrip.

INSTALLATION

(1) Install the inner belt weatherstrip.
(2) Install the trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION)

FRONT DOOR OUTER BELT
WEATHERSTRIP

REMOVAL

(1) Remove door glass. (Refer to 23 - BODY/DOOR

- FRONT/DOOR GLASS - REMOVAL)

(2) Remove screws at window channel and remove

channel.

(3) Remove outer belt weatherstrip.

INSTALLATION

(1) Install outer belt weatherstrip.
(2) Install glass run channel and install the

screws.

(3) Install the door glass. (Refer to 23 - BODY/

DOOR - FRONT/DOOR GLASS - INSTALLATION)

DOOR OPENING SEALS

REMOVAL

(1) Open door and separate the door opening seal

from the door opening flange.

INSTALLATION

(1) Position the seal to the bottom of the door

opening, with bulb facing outboard, starting the
installation at the center of the lower flange. Press

the seal onto the sill flange and work around the
perimeter of the door opening until fully seated.
Work in one direction, smoothing the seal to avoid
puckers or wrinkles.

(2) When installing a new weatherstrip on the

front door opening, remove the tear strip starting at
the splice and moving around the front of the door to
the back of the opening.

23 - 90

WEATHERSTRIP/SEALS

VA

BODY STRUCTURE

TABLE OF CONTENTS

page

page

GAP AND FLUSH

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 91

OPENING DIMENSIONS

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 93

GAP AND FLUSH

SPECIFICATIONS

GAP & FLUSH DIMENSIONS INDEX

DESCRIPTION

FIGURE

FRONT DOORS

1

SLIDING DOORS

2

REAR DOORS

3

NOTE:
All measurements are in mm.

LOCATION

GAP

FLUSH

1

Door at top.

7 ±

0.5

FLUSH

2

Door at upper b-pil-
lar.

7 ±

0.5

Up to max 1
mm recessed,
at rear with 1
mm overlap
(wind noise)

3

Door at bottom.

8 ±

0.5

FLUSH

4

Door at wheelhouse.

7 ±

0.5

FLUSH

5

Door ridge at wheel-
house and b-pillar.

—

FLUSH

6

Door at a-pillar.

8 ±

0.5

FLUSH

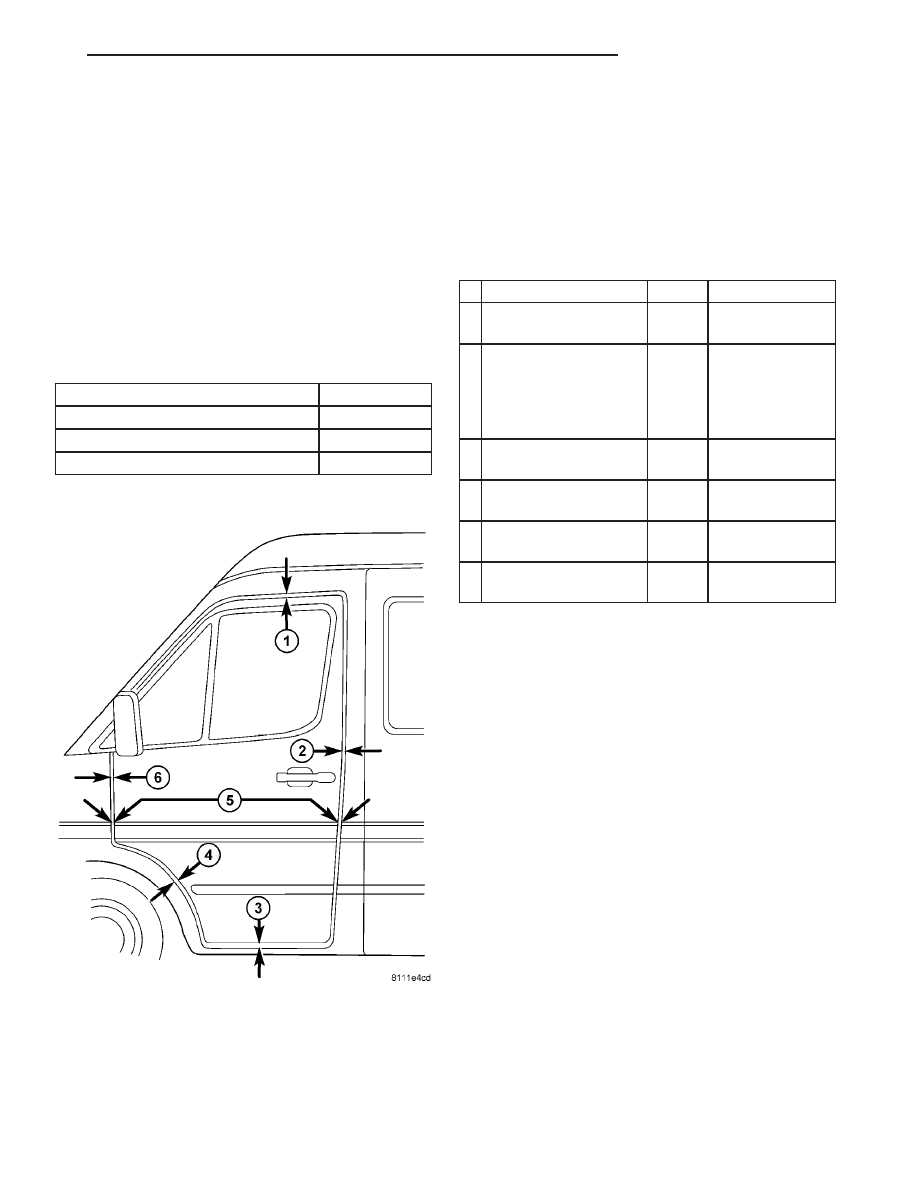

Fig. 1 FRONT DOOR

VA

BODY STRUCTURE

23 - 91

NOTE:
All measurements are in mm.

LOCATION

GAP

FLUSH

1

Sliding doors at top and bot-
tom

7 ±

0.5

FLUSH

2

Sliding doors at sides to
body

7 ±

0.5

FLUSH

3

Door ridge at b-pillar and
side panel

—

FLUSH

without

offset

NOTE:
All measurements are in mm.

LOCATION

GAP

FLUSH

1

Rear doors at top

13 ±

0.5

FLUSH

2

Right rear door to left rear
door

8 ±

0.5

FLUSH

3

Rear doors (both sides) to
rear body

8 ±

0.5

FLUSH

4

Rear doors at bottom

8 ±

0.5

—

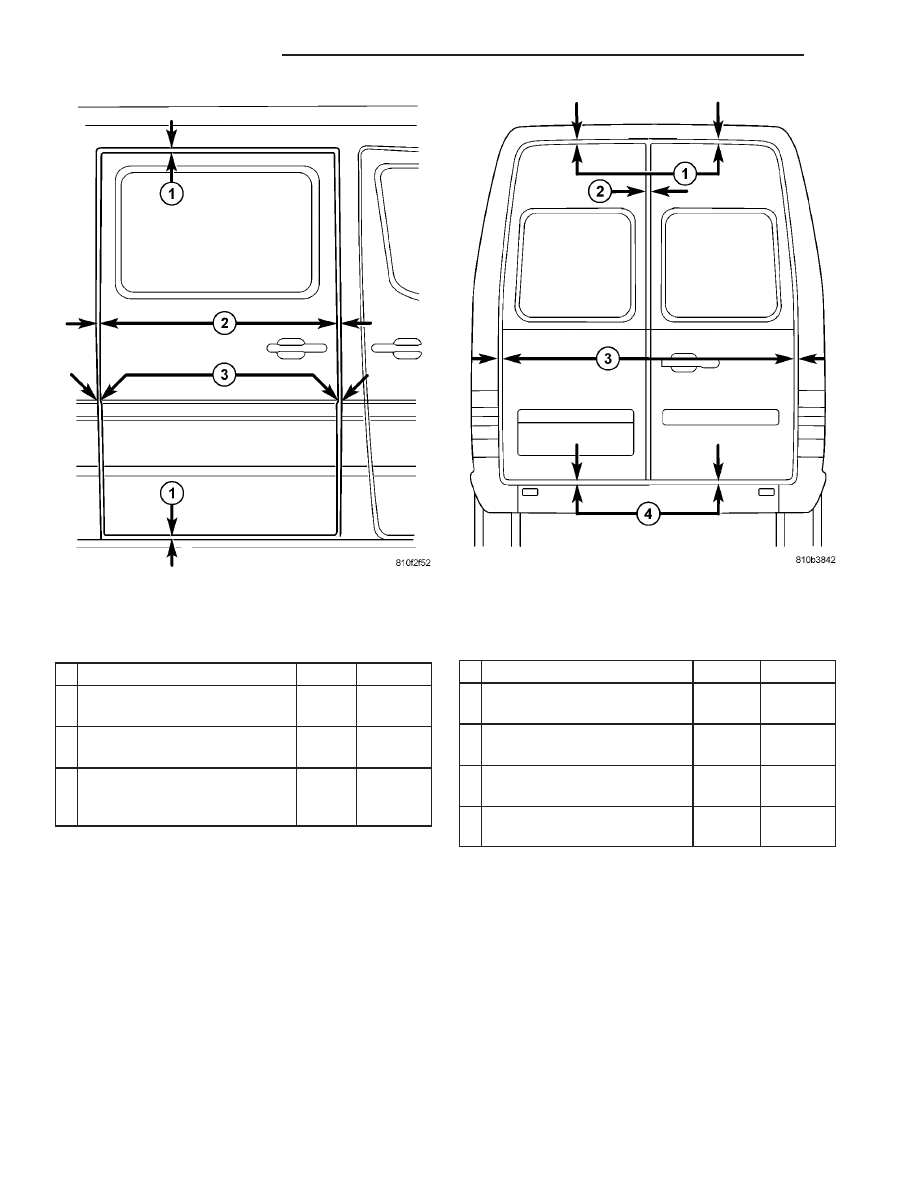

Fig. 2 SLIDING DOOR

Fig. 3 REAR DOOR

23 - 92

BODY STRUCTURE

VA

OPENING DIMENSIONS

SPECIFICATIONS

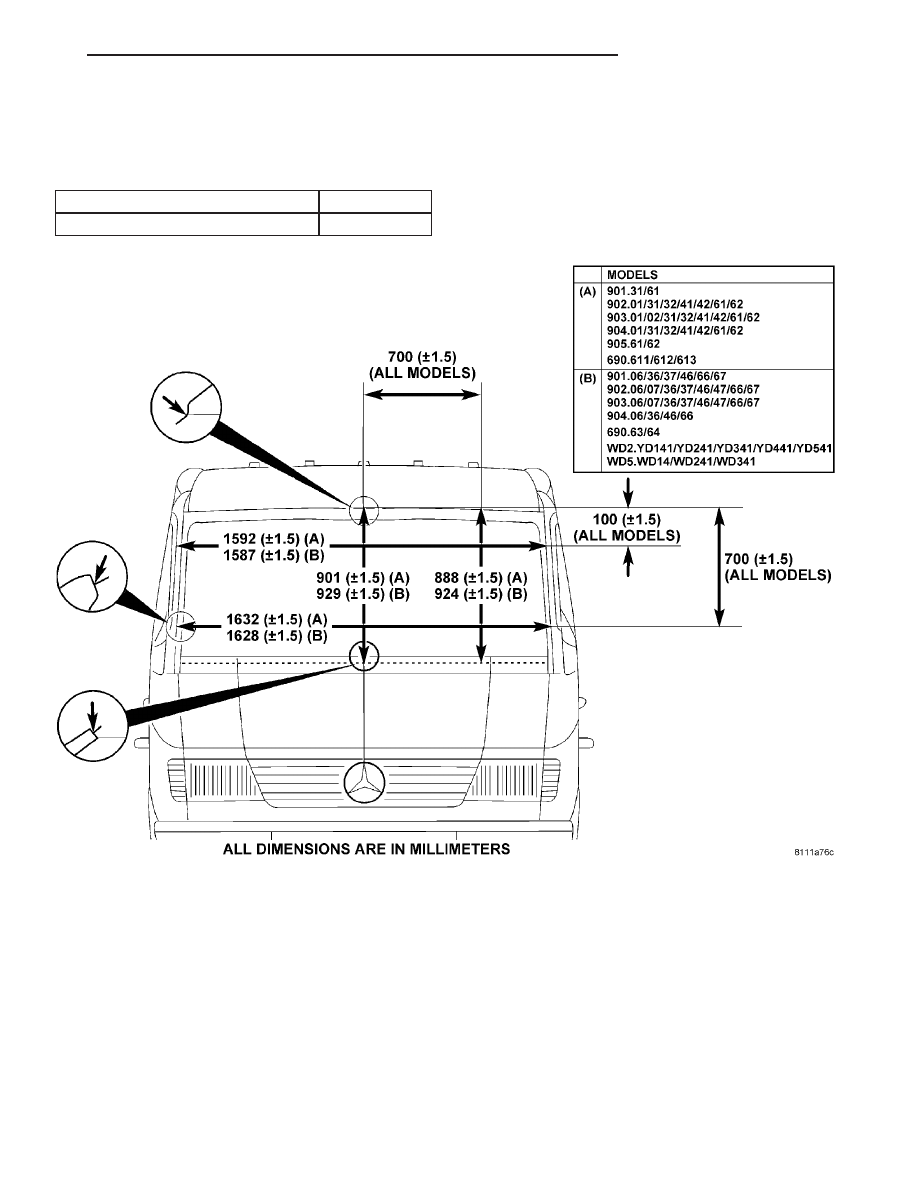

BODY OPENING DIMENSIONS INDEX
