(14) Install the transmission electrical connector

(2) (Fig. 71) from transmission and hang to the side.
Turn sealing ring (3) clockwise and connect plug con-
nection (2).

(15) Install the shift cable (Fig. 72) to the trans-

mission.

(a) Push shift cable onto the transmission shift

lever ball socket.

(b) Latch ball socket latch of cable.
(c) Clip

shift

cable

retainer

into

retainer

bracket.

(16) Install the cooler lines to the transmission.

(a) Install the brackets for the oil cooler feed and

return lines (1) (Fig. 73) onto the engine oil pan
flange. Detail shows right side of motor. Position is
mirrored for the left side of engine.

(b) Attach the bracket for the cable retainer (4)

(Fig. 74) to the threaded shank of a engine oil pan
bolt (5).

(c) Install the bolts to hold the oil cooler lines (6)

to the left (Fig. 75) and right sides of transmission.
Torque the bolts to 34 N·m (25 ft.lbs.).

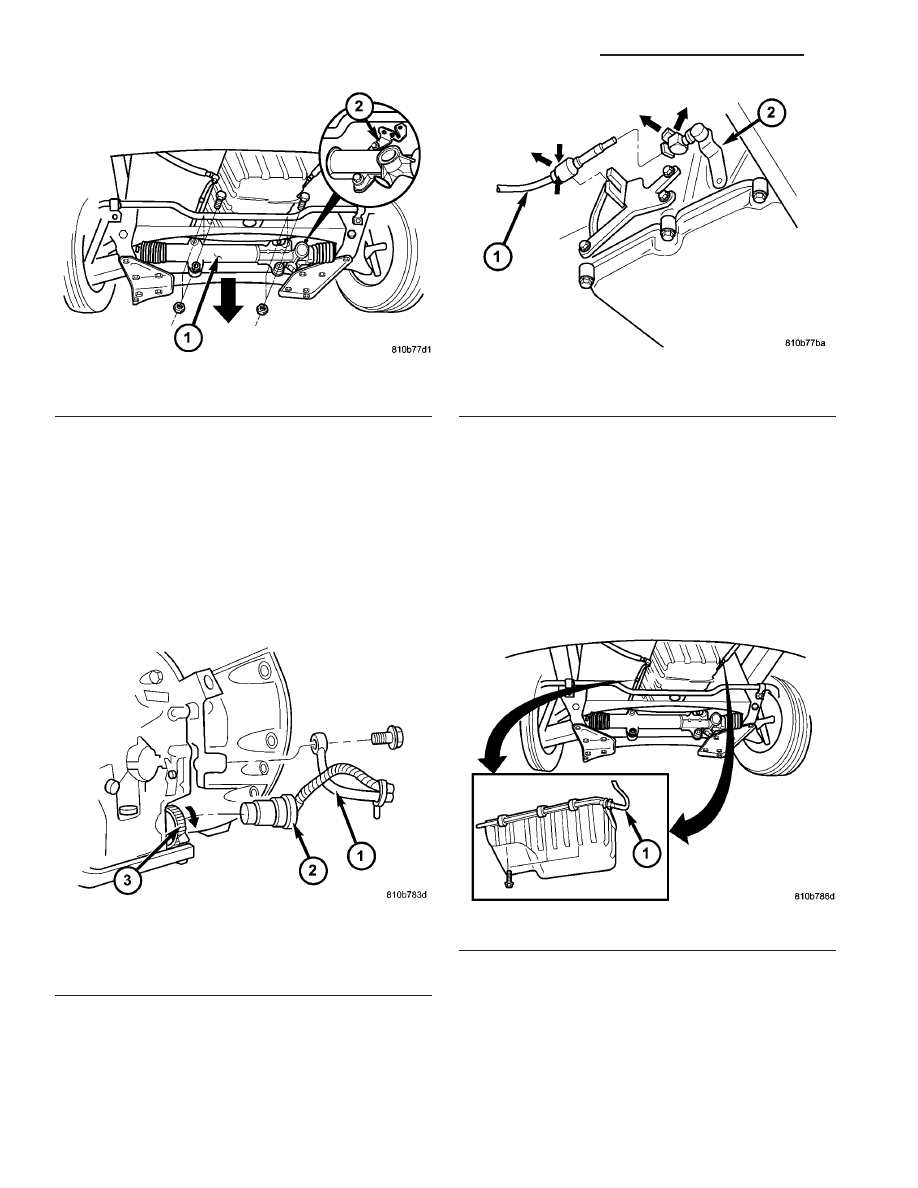

Fig. 70 Install Steering Gear

1 - STEERING GEAR
2 - BRACKET

Fig. 71 Transmission Electrical Connector and

Cooler Line

1 - COOLER LINE
2 - TRANSMISSION ELECTRICAL CONNECTOR
3 - SEALING RING

Fig. 72 Shift Cable at Transmission

1 - SHIFT CABLE
2 - TRANSMISSION SHIFT LEVER

Fig. 73 Cooler Line Supports

1 - COOLER LINES

21 - 62

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

(17) Install exhaust heat shield (5) (Fig. 76).
(18) Install retaining bracket (4) (Fig. 76). Bracket

is asymmetric. The slanted side must be installed on
the left side in the direction of travel.

(19) Attach propeller shaft (1) (Fig. 76) to the

transmission (Refer to 3 - DIFFERENTIAL & DRIV-
ELINE/PROPELLER SHAFT/PROPELLER SHAFT -
INSTALLATION).

(20) Install oil filler pipe.

(a) Guide oil filler pipe (1) (Fig. 77) down and

into position.

(b) Push lower connection of oil filler pipe (1)

(Fig. 77) into the fill hole in the side of the trans-
mission housing.

(c) Install bolts (2) (Fig. 77) to cylinder head.

Tighten the bolts to 8 N·m (71 in.lbs.).

(d) Install bolt (3) (Fig. 77) to transmission

flange

and

bolt

(2)

to

transmission

housing.

Tighten the bolt to 8 N·m (71 in.lbs.).

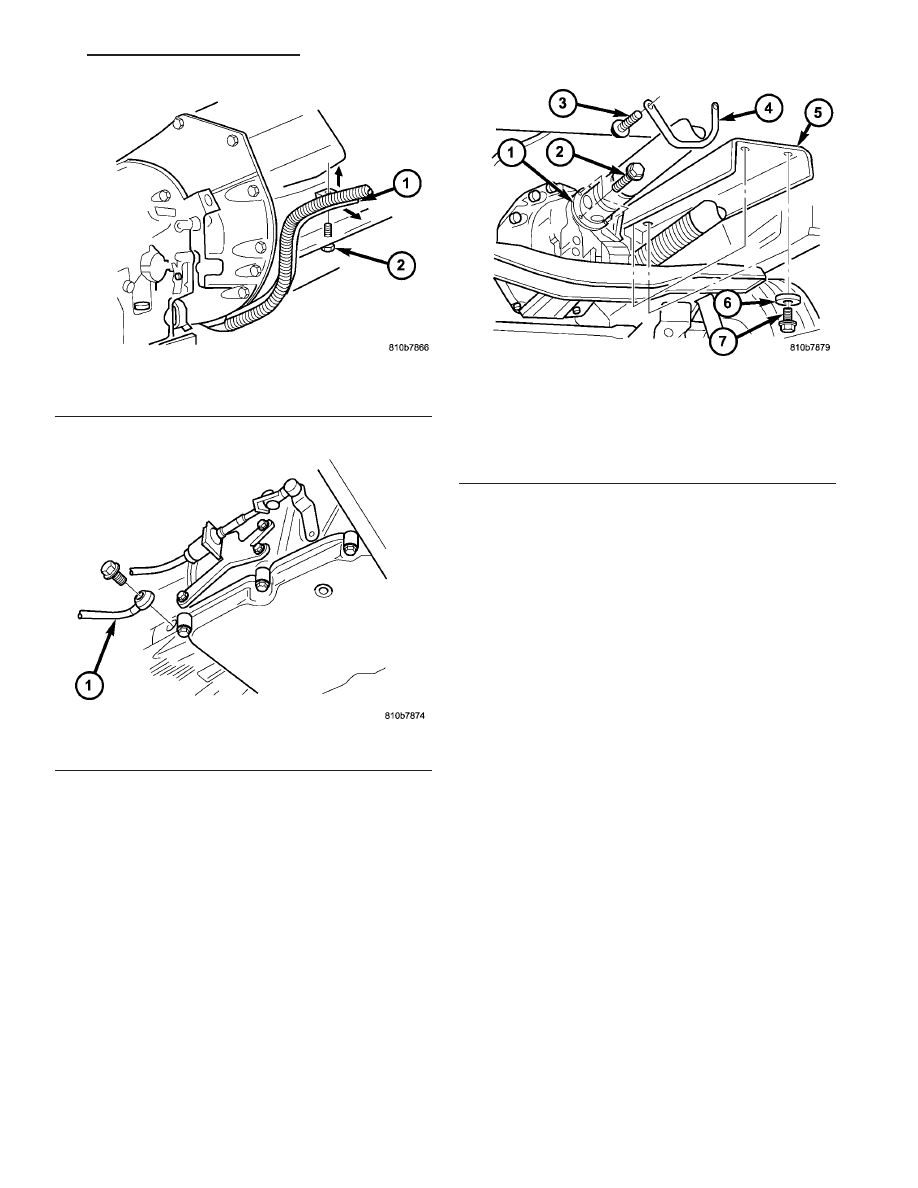

Fig. 74 Cable Support

1 - CABLE
2 - BOLT

Fig. 75 Driver’s Side Cooler Line

1 - COOLER LINE

Fig. 76 Propeller Shaft and Heat Shield

1 - PROPELLER SHAFT
2 - BOLT
3 - BOLT
4 - RETAINING BRACKET
5 - HEAT SHIELD
6 - WASHER
7 - BOLT

VA

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

21 - 63

(21) Install the oil drain plug (2) (Fig. 78) with a

new seal into the transmission oil pan. Tighten the
drain plug to 20 N·m (14.5 ft.lbs.).

(22) Lower vehicle and fill transmission with cor-

rect automatic transmission fluid (Refer to 21 -
TRANSMISSION/AUTOMATIC - NAG1/FLUID AND
FILTER - STANDARD PROCEDURE).

(23) Road test the vehicle and verify the repair.

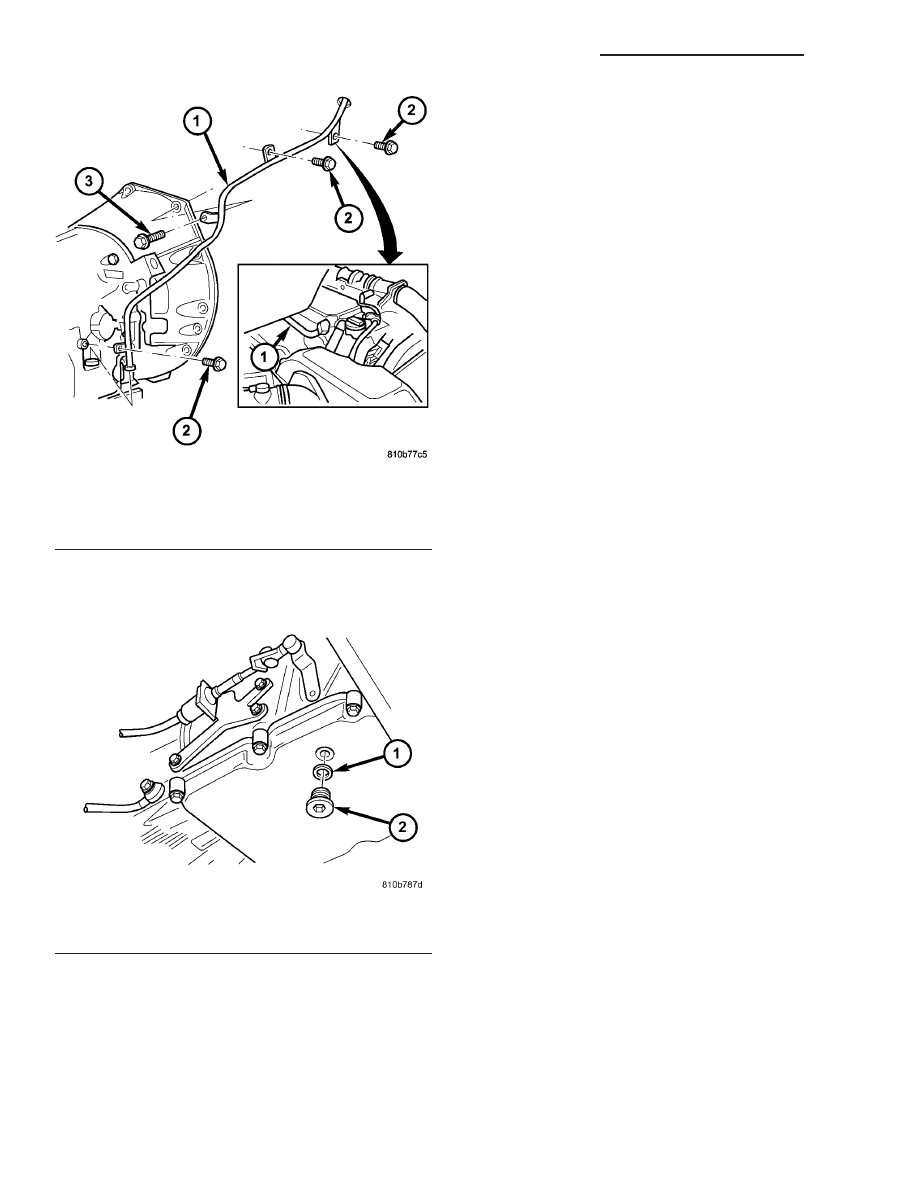

Fig. 77 Fill Tube

1 - FILL TUBE
2 - BOLTS TO CYLINDER HEAD AND TRANSMISSION HOUS-
ING
3 - BOLT TO TRANSMISSION FLANGE

Fig. 78 Oil Drain Plug

1 - SEAL
2 - DRAIN PLUG

21 - 64

AUTOMATIC TRANSMISSION NAG1 - SERVICE INFORMATION

VA

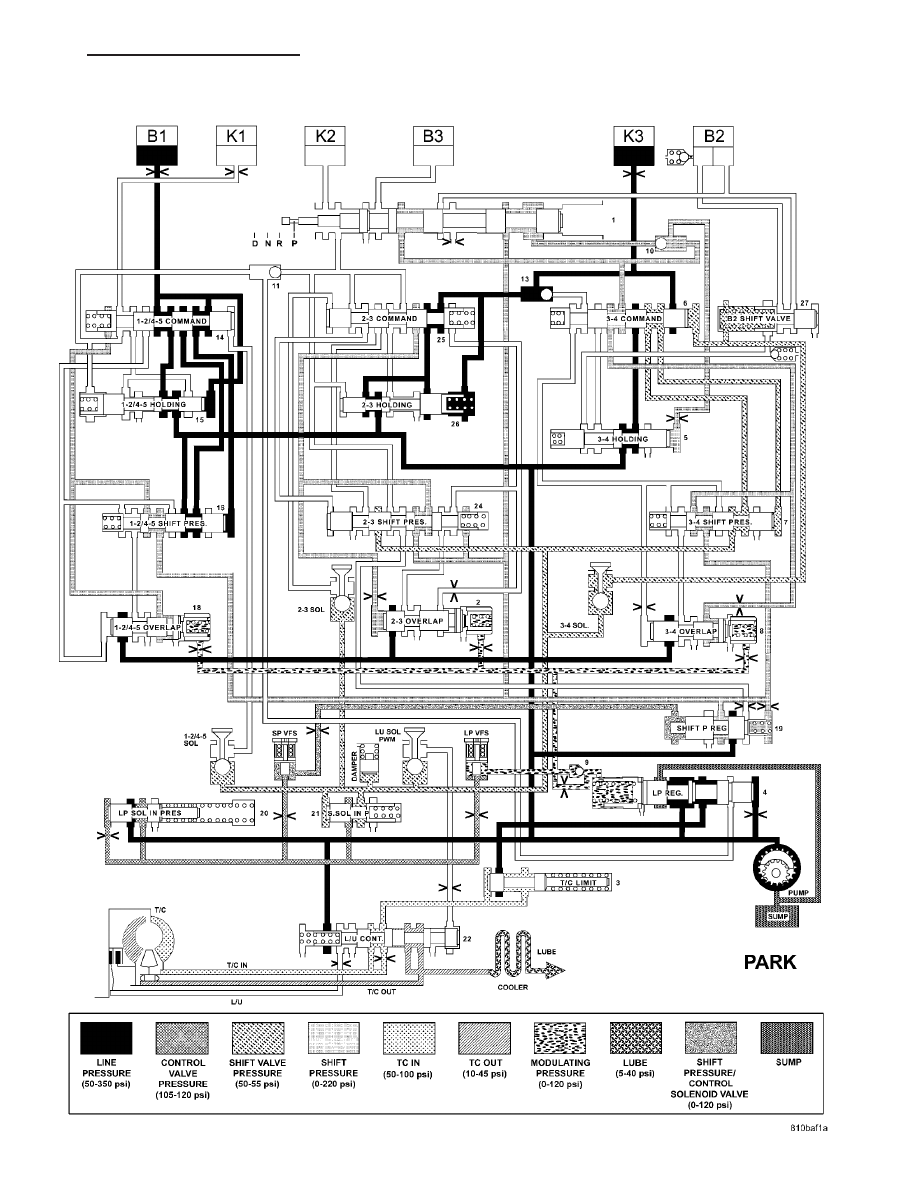

SCHEMATICS AND DIAGRAMS

HYDRAULIC FLOW IN PARK
