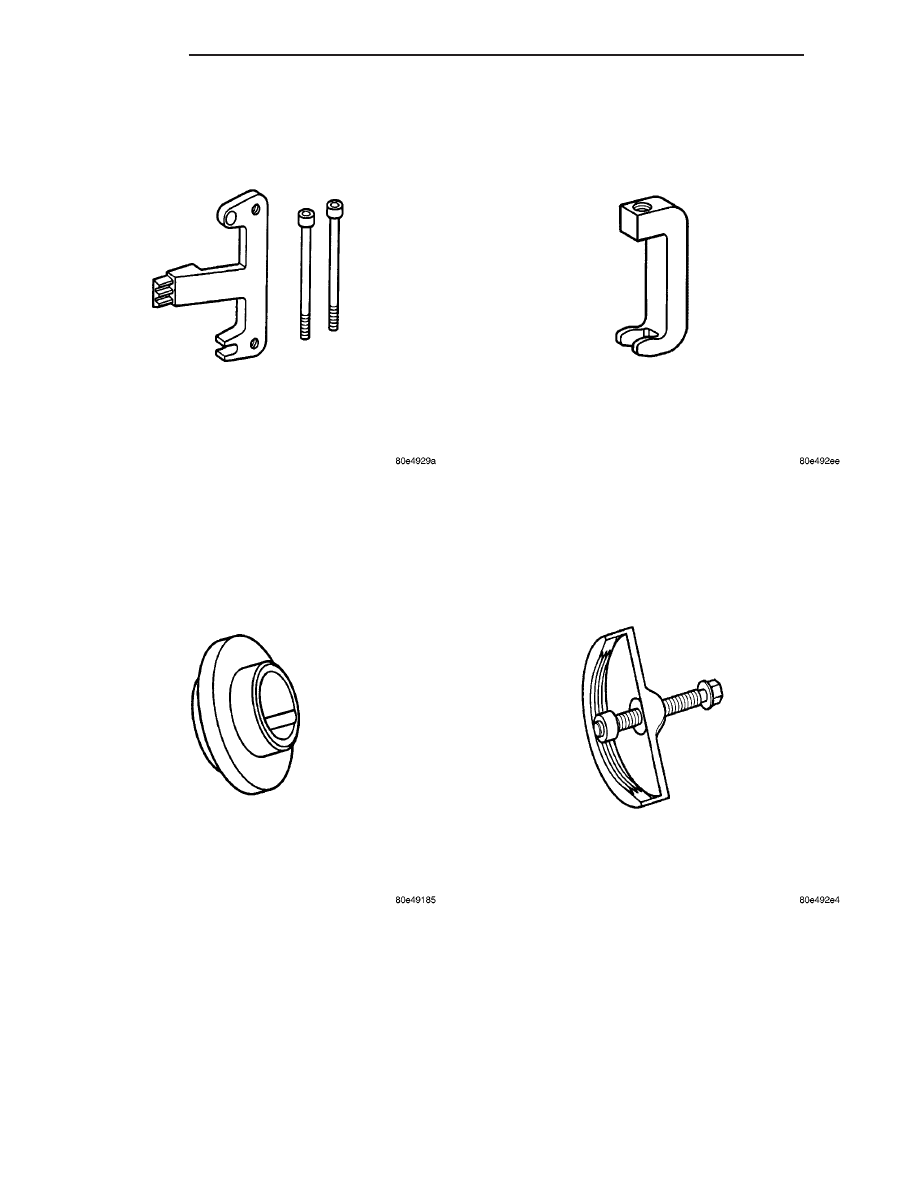

#8932 CRANKSHAFT LOCK

#8936 FRONT CRANKSHAFT SEAL INSTALLER

#8938A EXTRACTION CLAW

#8940 VIBRATION DAMPER REMOVER

9 - 18

ENGINE

VA

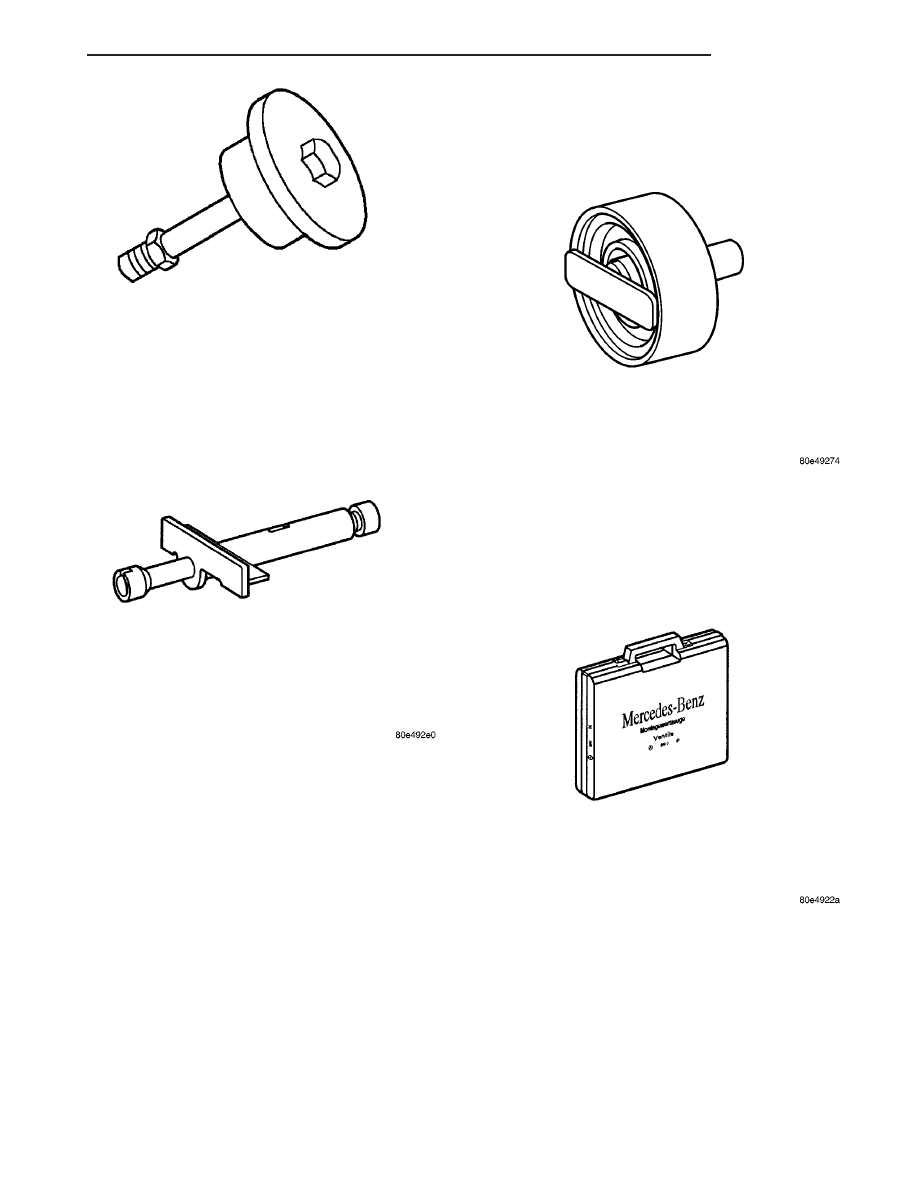

#8941 SLIDE HAMMER

#8942 OIL JET INSTALLER

#8944 REAR MAIN SEAL INSTALLER

#9307 VALVE SERVICE TOOLS

VA

ENGINE

9 - 19

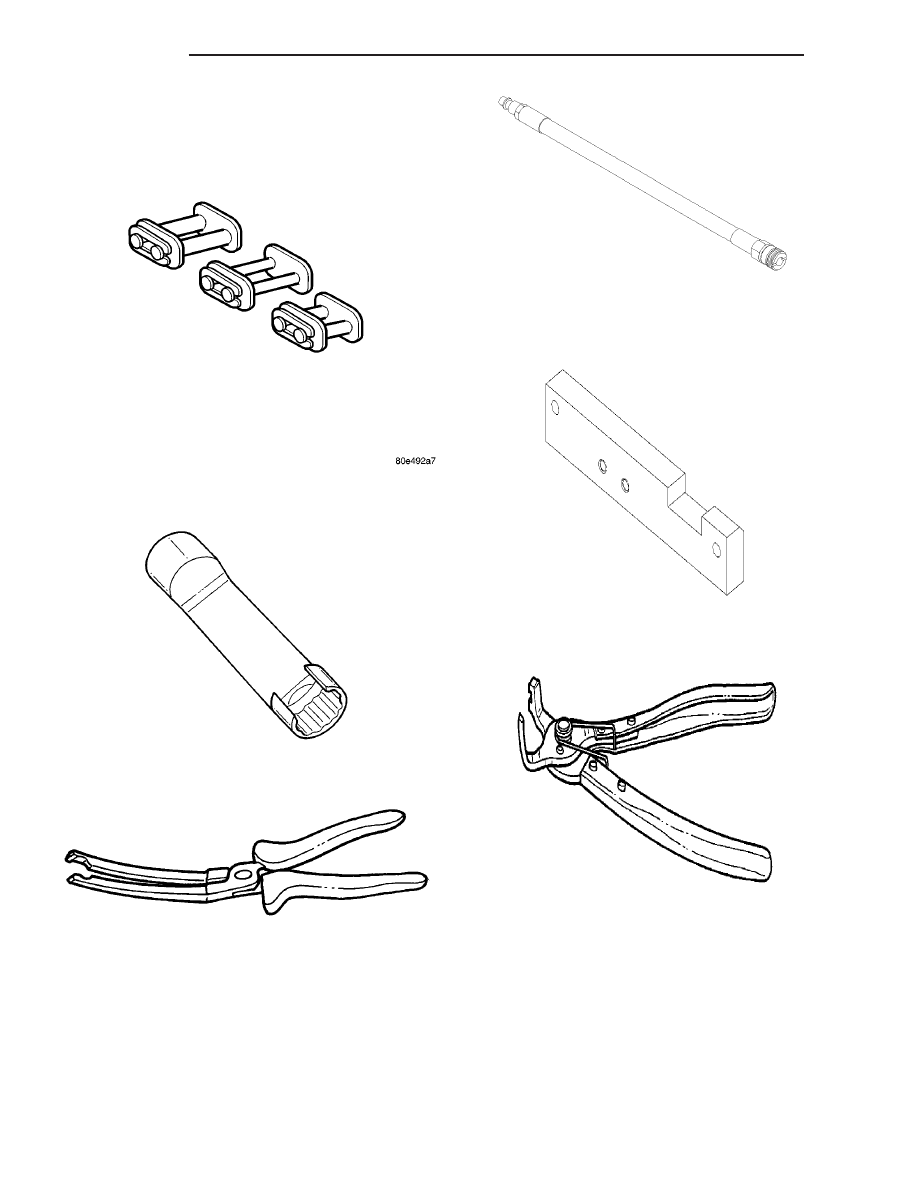

#8951 ASSEMBLY LINKS

#9285 FUEL LINE WRENCH

# 9286 GLOW PLUG PLIERS

#9295 COMPRESSION HOSE ADAPTOR

#9525 TIMING CHAIN GUIDE

# 9539 FUEL LINE PLIERS

9 - 20

ENGINE

VA

AIR CLEANER ELEMENT

REMOVAL

(1) Remove heat shield.
(2) Disconnect air flow sensor from housing (Fig.

10).

(3) Unclip the air cleaner housing lid (Fig. 10).
(4) Remove air cleaner element (Fig. 10).

INSTALLATION

(1) Position and seat the air cleaner element into

the lower housing (Fig. 10).

(2) Install the housing cover and snap retainers

into place (Fig. 10).

(3) Install air flow sensor into housing cover and

connect. (Fig. 10).

(4) Connect the air cleaner restriction sensor (Fig.

10)..

(5) Install heat shield.

AIR CLEANER HOUSING

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the heat shield.
(3) Remove the air flow sensor (Refer to 14 - FUEL

SYSTEM/FUEL

INJECTION/MANIFOLD

AIR

FLOW (MAF) SENSOR - REMOVAL).

(4) Disconnect the air intake pressure sensor,

unclip the top of the air cleaner housing and remove
(Fig. 11).

(5) Take out air cleaner element (Fig. 11).
(6) Detach bottom part of the air cleaner housing

at the body (Fig. 11).

(7) Take air intake hose out of inner fender and

out of the rubber bushing in the wheel housing liner,
then detach it at the bottom part of the air cleaner
housing (Fig. 11).

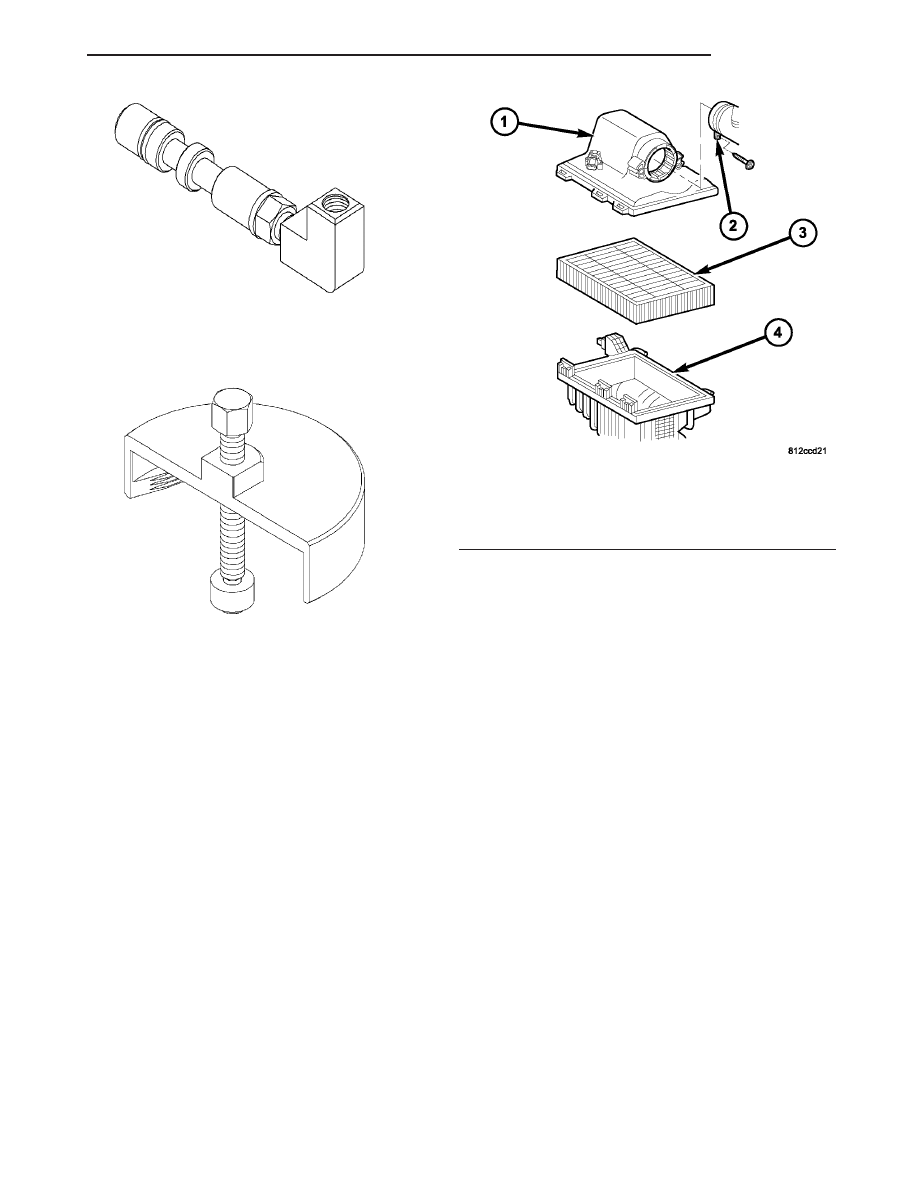

#9543 ADAPTOR

#9544 VIBRATION DAMPER PULLER

Fig. 10 AIR CLEANER ELEMENT

1 - AIR CLEANER HOUSING COVER
2 - AIR FLOW SENSOR
3 - AIR CLEANER ELEMENT
4 - AIR CLEANER HOUSING

VA

ENGINE

9 - 21
