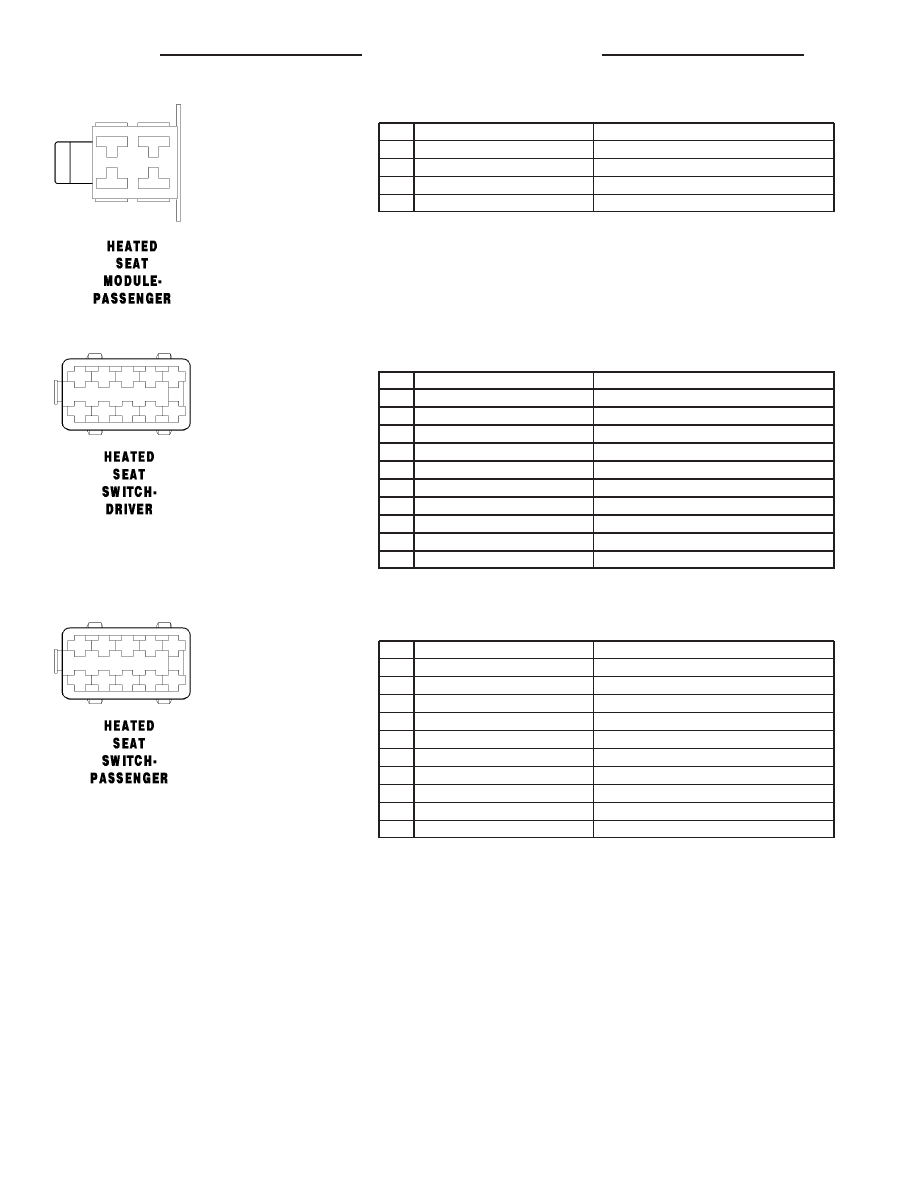

HEATED SEAT MODULE-PASSENGER

CAV

CIRCUIT

FUNCTION

1

16VT/BR

HEATED SEAT SWITCH-PASSENGER LOW OUTPUT

2

16VT/BK

S363 COMMON CIRCUIT

3

16VT/BK

S363 COMMON CIRCUIT

4

16BR

GROUND

HEATED SEAT SWITCH-DRIVER

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

16VT/YL

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

4

16VT/RD

S366 COMMON CIRCUIT

5

16BR

GROUND

6

-

-

7

16VT/DG

HEATED SEAT SWITCH-DRIVER LOW OUTPUT

8

16VT/YL

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

9

-

-

10

16BR

GROUND

HEATED SEAT SWITCH-PASSENGER

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

16VT

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

4

16VT/BK

S363 COMMON CIRCUIT

5

16BR

GROUND

6

-

-

7

16VT/BR

HEATED SEAT SWITCH-PASSENGER LOW OUTPUT

8

16VT

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

9

-

-

10

16BR

GROUND

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

VA

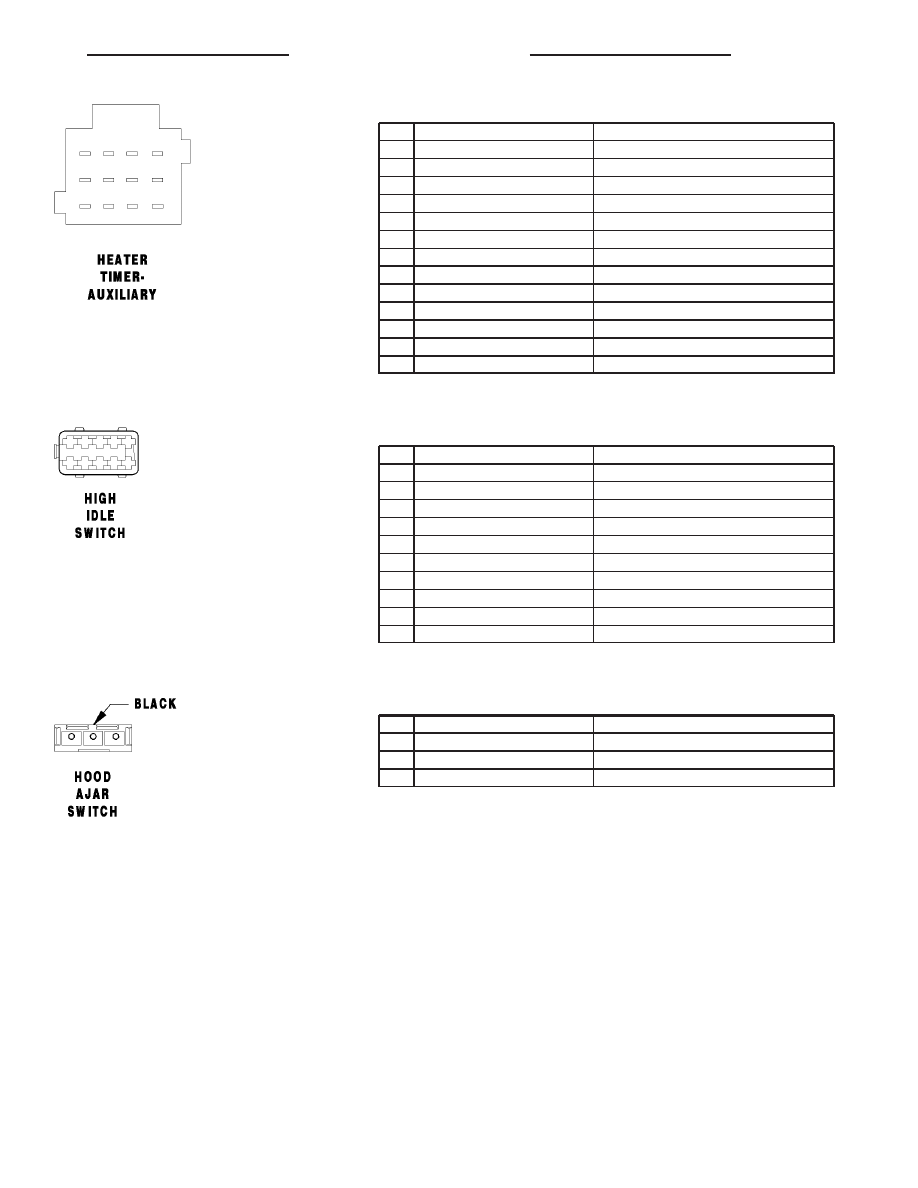

HEATER TIMER-AUXILIARY

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

16YL (EXCEPT PROGRAM TIMER)

HEATER TIMER (CUT-IN SIGNAL)

2

16YL (PROGRAM TIMER)

CABIN HEATER CONTROL

3

-

-

4

16BR

GROUND

5

-

-

6

16GY/RD

HEATER TIMER

7

-

-

8

-

-

9

16BR/WT

HEATER TIMER

10

16BK/BL/DG

FUSED IGNITION SWITCH OUTPUT

11

16RD

FUSED B(+)

12

16BR

GROUND

HIGH IDLE SWITCH

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

18BR/WT

HIGH IDLE ON SIGNAL

4

18BR/WT

HIGH IDLE ON SIGNAL

5

-

-

6

-

-

7

18BR

GROUND

8

-

-

9

16BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

10

-

-

HOOD AJAR SWITCH - BLACK

CAV

CIRCUIT

FUNCTION

1

16BK/BL

HOOD AJAR SWITCH SENSE

2

-

-

3

16BR

GROUND

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

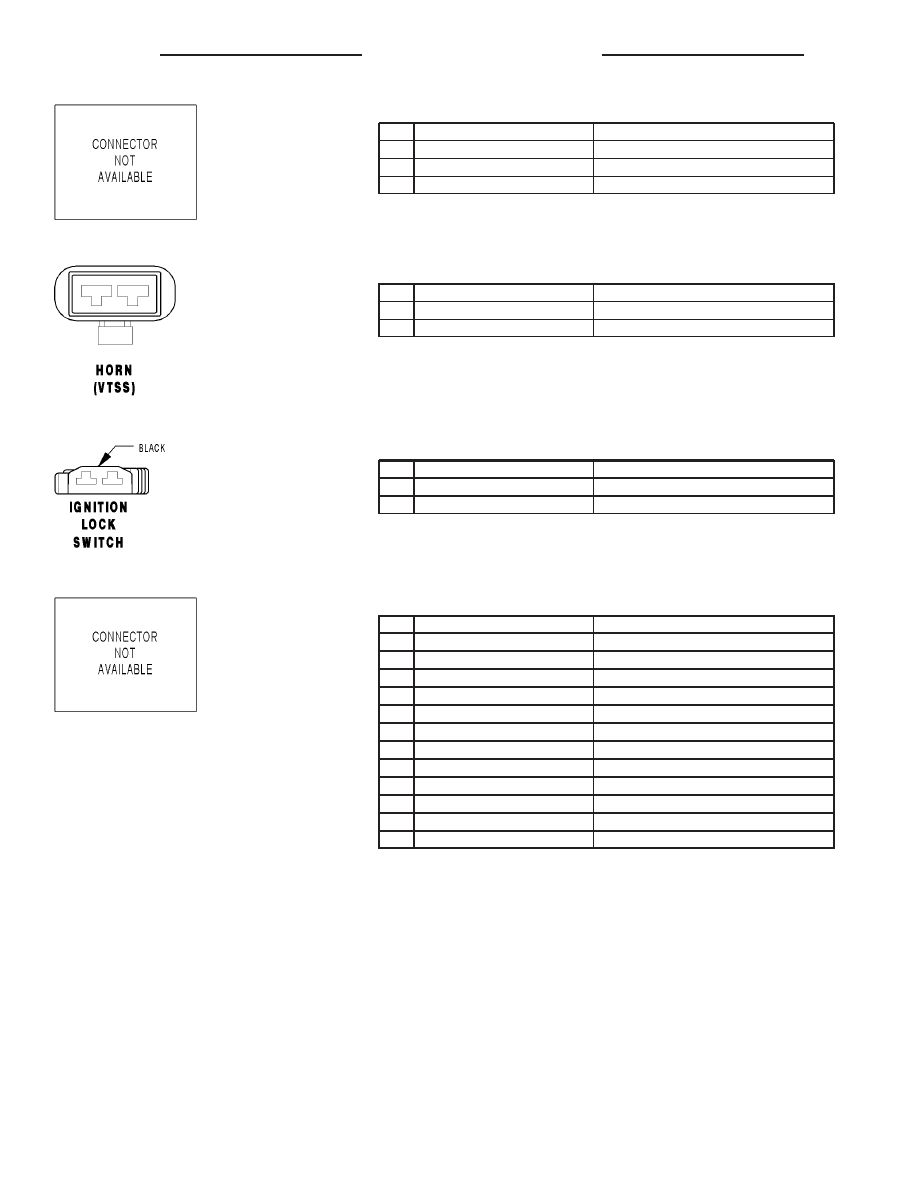

HORN

CAV

CIRCUIT

FUNCTION

1

18RD/DG

FUSED B(+)

2

18BR

GROUND

3

18BK/BL

SIREN SIGNAL CONTROL

HORN (VTSS)

CAV

CIRCUIT

FUNCTION

1

16BK/BR

HORN RELAY OUTPUT

2

16BK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

IGNITION LOCK SWITCH - BLACK

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BL/BK

KEY-IN IGNITION SWITCH SIGNAL

INSTRUMENT CLUSTER C1

CAV

CIRCUIT

FUNCTION

1

20BR

FUEL LEVEL SENSOR SIGNAL RETURN

2

20BR/DG

AMBIENT TEMPERATURE SENSOR SIGNAL RETURN

4

20WT/GY

K-IC/ATC/HBM/CHM

5

20BR/BK

PARK BRAKE INDICATOR SIGNAL

7

20BK/DG

RIGHT TURN SIGNAL

10

20BL/BK

FUEL LEVEL SENSOR SIGNAL (+)

11

20BL/DG

AMBIENT TEMPERATURE SENSOR SIGNAL (+)

14

20DG/WT/BL

ENGINE COOLANT LEVEL SWITCH SIGNAL

15

20BR/WT

FRONT COURTESY LAMPS CONTROL

16

20YL/RD

SEAT BELT SWITCH SIGNAL

17

20DG

CAN C BUS (-)

18

20DG/WT

CAN C BUS (+)

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

VA

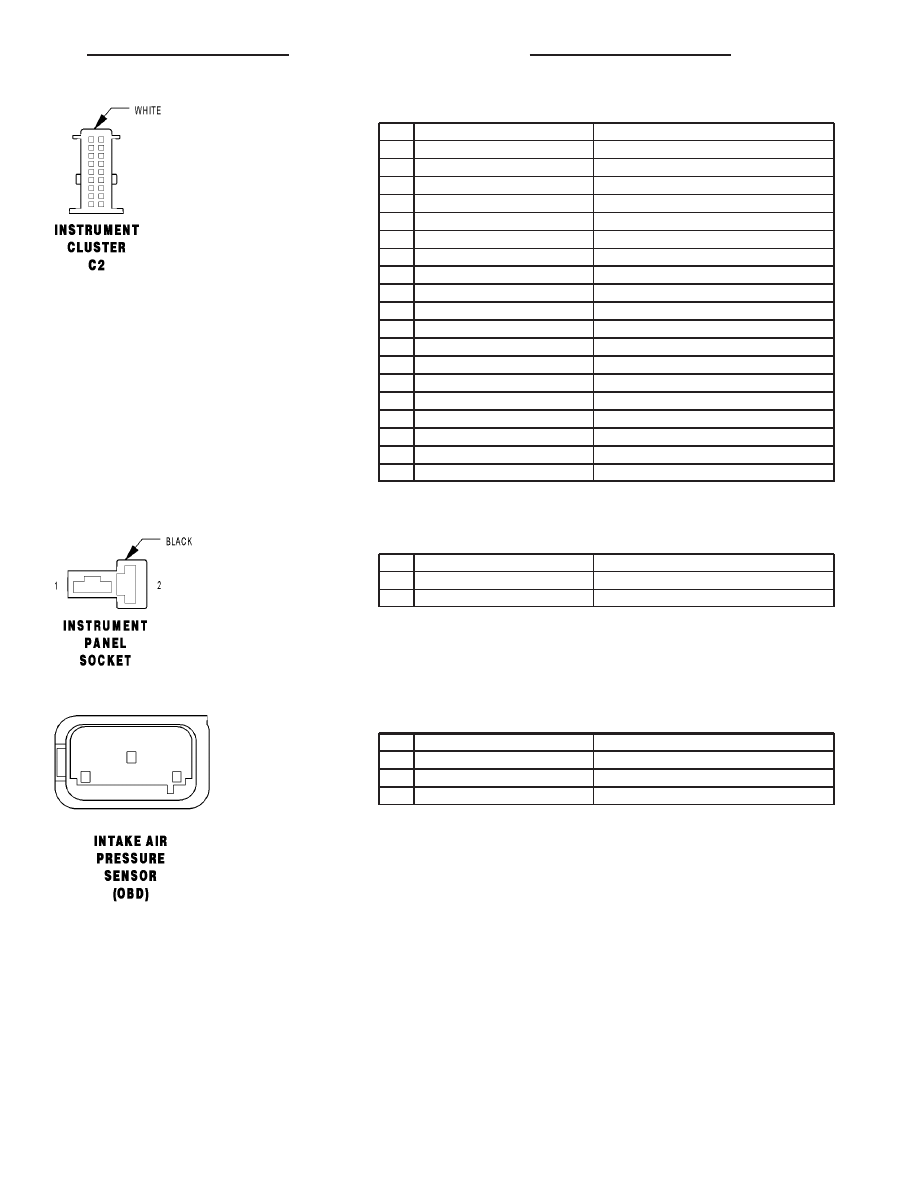

INSTRUMENT CLUSTER C2 - WHITE

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

20RD/YL

FUSED B(+)

4

20BR/WT

BRAKE WEAR SENSOR SIGNAL

5

-

-

6

18BR

GROUND

7

20GY/DG/RD

LAMP DRIVER

8

20BL/WT

FUSED HIGH BEAM SWITCH OUTPUT

9

20BL/RD/WT

VEHICLE SPEED SENSOR OUTPUT

10

20BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

20BL/BK

KEY-IN IGNITION SWITCH SIGNAL

12

-

-

13

20BK/WT

LEFT TURN SIGNAL

14

20BR/YL

BRAKE FLUID LEVEL INDICATOR SIGNAL

15

20BL

GENERATOR MONITOR SIGNAL

16

20YL

AIRBAG WARNING INDICATOR DRIVER

17

-

-

18

20BL/VT

D(+) RELAY NO. 1 CONTROL

18

20BL/VT

D(+) RELAY NO. 1 CONTROL

INSTRUMENT PANEL SOCKET - BLACK

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16RD

FUSED B(+)

INTAKE AIR PRESSURE SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

20BR/RD

INTAKE PRESSURE SENSOR GROUND

2

20VT/DG

INTAKE PRESSURE SENSOR SIGNAL

3

20VT/RD

INTAKE PRESSURE SENSOR 5 VOLT SUPPLY

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55
