Dodge Sprinter. Manual - part 95

Component

Page

Ignition Lock Switch . . . . . . . . . . . . . . . . . . . 8W-40
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-10
Instrument Cluster . . . . . . . . . . . . . . . . . . . . 8W-40
Instrument Panel Socket . . . . . . . . . . . . . . . . 8W-41
Intake Air Pressure Sensor . . . . . . . . . . . . . . 8W-30
Intake Air Temperature Sensor . . . . . . . . . . . 8W-30
Interference Suppression Capacitor . . . . . . . . 8W-42
Interior Lamps . . . . . . . . . . . . . . . . . . . . . . . 8W-44
Interior Light Switches . . . . . . . . . . . . . . . . . 8W-44
Interior Lighting Connector . . . . . . . . . . . . . . 8W-44
Intrusion Sensors . . . . . . . . . . . . . . . . . . . . . 8W-39
Kickdown Switch . . . . . . . . . . . . . . . . . . . . . . 8W-30
Lamp Relays . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50
Lateral Acceleration Sensor . . . . . . . . . . . . . . 8W-35
License Plate Lamps . . . . . . . . . . . . . . . . . . . 8W-51
Lockeres . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31
Low Fuel Pressure Sensor . . . . . . . . . . . . . . . 8W-30
Low Pressure Switch . . . . . . . . . . . . . . . . . . . 8W-42
Map/Reading Lamp Switch . . . . . . . . . . . . . . 8W-44
Marker Lamp Connector . . . . . . . . . . . . . . . . 8W-51
Marker Lamps . . . . . . . . . . . . . . . . . . . . . 8W-50, 51
Mass Air Flow Sensor . . . . . . . . . . . . . . . . . . 8W-30
Master Door Lock Switch . . . . . . . . . . . . . . . 8W-61
Metering Pump . . . . . . . . . . . . . . . . . . . . . . . 8W-42
Microphone Connector . . . . . . . . . . . . . . . . . . 8W-55
Multi-Function Switch . . . . . . . . . 8W-50, 52, 53, 54
Optional Equipment Relay . . . . . . . . . . . . . . 8W-11
Oxygen Sensor . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Panic Alarm Switch . . . . . . . . . . . . . . . . . . . . 8W-39
Parking Brake Switch . . . . . . . . . . . . . . . . . . 8W-35
Power Distribution Center . . . . . . . . . . . . . . 8W-10
Power Mirror Motors . . . . . . . . . . . . . . . . . . . 8W-62
Power Mirror Switch . . . . . . . . . . . . . . . . . . . 8W-62
Power Window Motors . . . . . . . . . . . . . . . . . . 8W-60
Power Window Switches . . . . . . . . . . . . . . . . 8W-60
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-47
Radio Antenna . . . . . . . . . . . . . . . . . . . . . . . . 8W-47
Radio/Cellular Antenna . . . . . . . . . . . . . . . . . 8W-55
Rain Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-53
Rain Sensor Control Module . . . . . . . . . . . . . 8W-53
Reading Lamp Connector . . . . . . . . . . . . . . . 8W-44
Rear Window Defogger Relay . . . . . . . . . . . . 8W-48
Recirculated Air Solenoid Valve . . . . . . . . . . . 8W-42
Refrigerant Pressure Sensor . . . . . . . . . . . . . 8W-42
Relay Block . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-11
Rollover Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-42
Rollover Switch Assembly . . . . . . . . . . . . . . . 8W-42
Roof A/C Blower Fuses . . . . . . . . . . . . . . . . . 8W-42
Roof A/C Blower Stage Relays . . . . . . . . . . . . 8W-42
Roof A/C Blowers . . . . . . . . . . . . . . . . . . . . . . 8W-42
Roof A/C Compressor Fuse . . . . . . . . . . . . . . 8W-42

Component

Page

Roof A/C Control Module . . . . . . . . . . . . . . . . 8W-42
Roof A/C Fan Fuse . . . . . . . . . . . . . . . . . . . . 8W-42
Roof A/C Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-42
Roof A/C Temperature Setting Control . . . . . 8W-42
Roof Fan Motor . . . . . . . . . . . . . . . . . . . . . . . 8W-42
Roof Fan Switch . . . . . . . . . . . . . . . . . . . . . . 8W-42
Roof Thermotronic Control Module . . . . . . . . 8W-42
SKREEM Antenna . . . . . . . . . . . . . . . . . . . . 8W-39
SKREEM Transponder . . . . . . . . . . . . . . . . . 8W-39
Seat Belt Switch . . . . . . . . . . . . . . . . . . . . . . 8W-43
Seat Belt Tensioners . . . . . . . . . . . . . . . . . . . 8W-43
Security System Module . . . . . . . . . . . . . . . . 8W-39
Sentry Key Remote Entry Module . . . . . . . . . 8W-39
Shifter Assembly . . . . . . . . . . . . . . . . . . . . . . 8W-31
Siren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-41
Speakers . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-47
Speed Control Switch . . . . . . . . . . . . . . . . . . 8W-33
Splices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-70
Starter Motor . . . . . . . . . . . . . . . . . . . . . . . . 8W-21
Starter Motor Relay . . . . . . . . . . . . . . . . . . . 8W-21
Steering Angle Sensor . . . . . . . . . . . . . . . . . . 8W-35
TCS Switch . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-35
Tail Lamp Assemblies . . . . . . . . . . . . . . . . . . 8W-51
Temperature Sensor . . . . . . . . . . . . . . . . . . . 8W-42
Thermotronic Diode . . . . . . . . . . . . . . . . . . . . 8W-42
Time Delay Relay . . . . . . . . . . . . . . . . . . . . . 8W-44
Towing/Intrusion Sensor On/Off Switch . . . . . 8W-39
Trailer Tow Connector . . . . . . . . . . . . . . . . . . 8W-54
Trailer Tow Control Module . . . . . . . . . . . . . . 8W-54
Transmission Control Module . . . . . . . . . . . . 8W-31
Transmission Relay . . . . . . . . . . . . . . . . . . . . 8W-31
Turn Signal Relay . . . . . . . . . . . . . . . . . . . . . 8W-52
Turn Signal Switch . . . . . . . . . . . . . . . . . . . . 8W-50
Turn Signal/Anti-Theft Alarm Relays . . . . . . 8W-39
Turn Signals . . . . . . . . . . . . . . . . . . . . . . . . . 8W-52
Warm Air Auxiliary Control Module . . . . . . . 8W-42
Warm Air Auxiliary Heater Assembly . . . . . . 8W-42
Washer On/Off Switch . . . . . . . . . . . . . . . . . . 8W-53
Washer Pump Motor-Front . . . . . . . . . . . . . . 8W-53
Water Cycle Valve . . . . . . . . . . . . . . . . . . . . . 8W-42
Water In Fuel Sensor . . . . . . . . . . . . . . . . . . 8W-30
Wheel Speed Sensors . . . . . . . . . . . . . . . . . . . 8W-35
Window Defogger Module-Rear . . . . . . . . . . . 8W-48
Window Defogger Switch-Rear . . . . . . . . . . . 8W-48
Window Defoggers . . . . . . . . . . . . . . . . . . . . . 8W-48
Wiper Motor-Front . . . . . . . . . . . . . . . . . . . . 8W-53
Wiper On/Off Relay . . . . . . . . . . . . . . . . . . . . 8W-53
Wiper Switch . . . . . . . . . . . . . . . . . . . . . . . . . 8W-53
Wiper/Turn Signal/Engine Start Control

Module . . . . . . . . . . . . . . . . . . . 8W-30, 31, 52, 53

8W - 02 - 2

8W-02 COMPONENT INDEX

VA

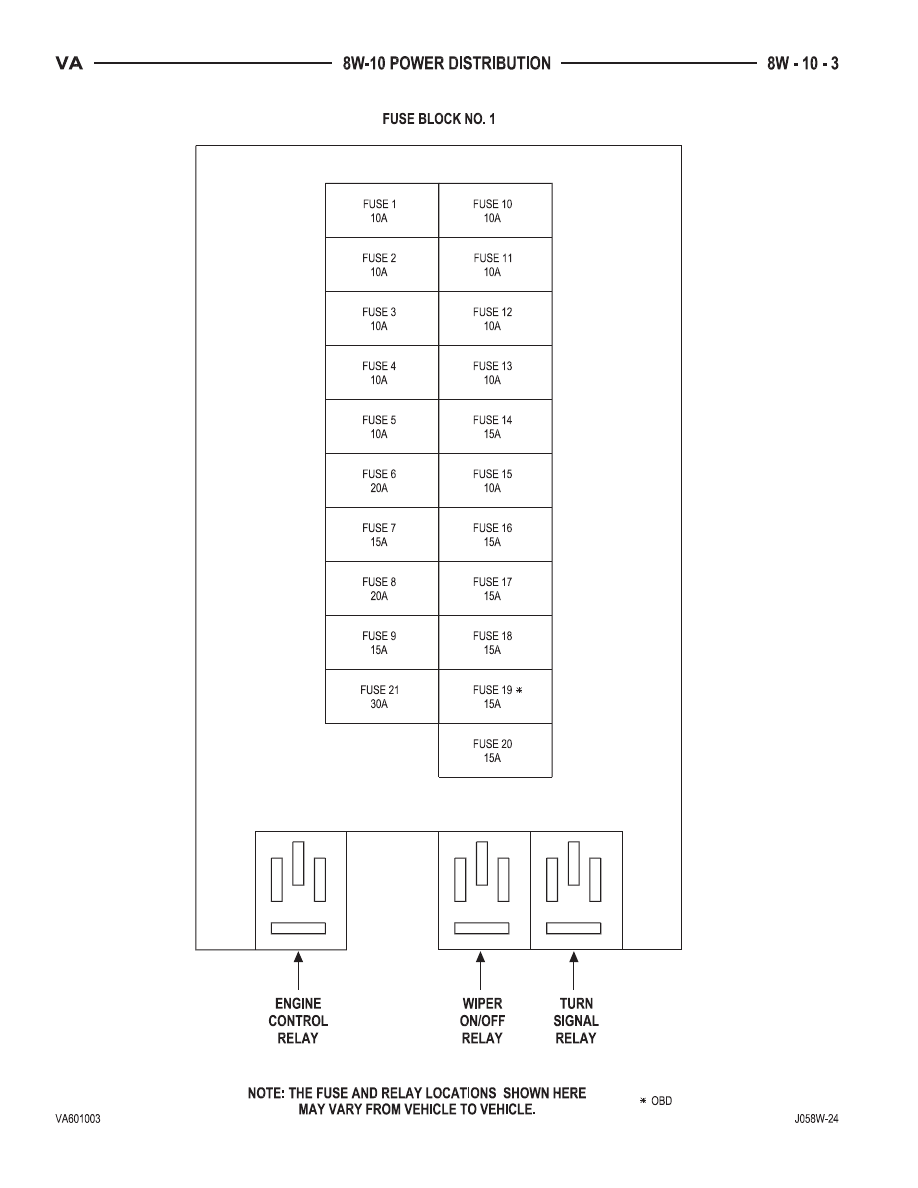

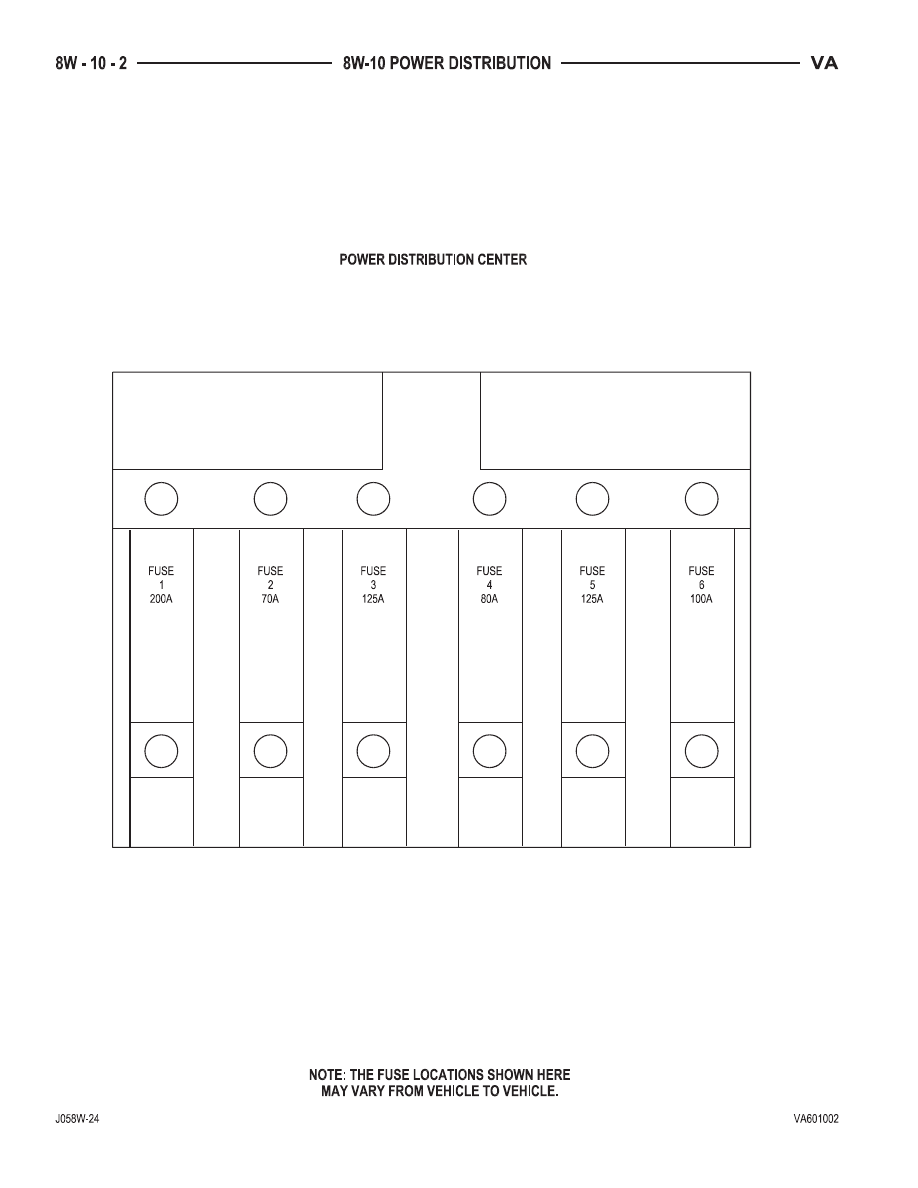

8W-10 POWER DISTRIBUTION

Component

Page

A/C Compressor Clutch Relay . . . . . . . . . . . . . 8W-10-11
A/C Roof Auxiliary Fan Relay . . . . . . . . . . . . . 8W-10-11
Airbag Control Module . . . . . . . . . . . . . . . . . 8W-10-19
Automatic Temperature Control Module . . . . . 8W-10-30
Auxiliary Heater Control . . . . . . . . . . . . . . . . 8W-10-23
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-6, 11
Battery Relay-Auxiliary . . . . . . . . . . . . . . . . . . 8W-10-6
Beam Select Switch . . . . . . . . . . . . . . 8W-10-12, 18, 28
Blower Motor Resistor Block . . . . . . . . . . . 8W-10-12, 30
Boost Pressure Servomotor . . . . . . . . . . . . . . . 8W-10-29
Brake Lamp Switch . . . . . . . . . . . . . . . . . . . . 8W-10-20
Brake Lamp Switch 4 Pole . . . . . . . . . . . . . . . 8W-10-20
Central Timer Module . . . . . . . . . . . . . . . . . . 8W-10-16
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-23
Circulation Pump Diode . . . . . . . . . . . . . . . . . 8W-10-30
Circulation Pump Relay-Cabin Heater

Module . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-22, 30

Courtesy Lamp-Driver Door . . . . . . . . . . . . . . 8W-10-24
Courtesy Lamp-Left Sliding Door . . . . . . . . . . 8W-10-24
Courtesy Lamp-Passenger Door . . . . . . . . . . . 8W-10-24
Courtesy Lamp-Right Sliding Door . . . . . . . . . 8W-10-24
Crankcase Heater . . . . . . . . . . . . . . . . . . . . . 8W-10-29
D+ Relay No. 1 . . . . . . . . . . . . . . . . . . . . . 8W-10-9, 10
Data Link Connector . . . . . . . . . . . . . . . . . . . 8W-10-20
Daytime Running Lamp Relay-Left Side . . . 8W-10-10, 27
Daytime Running Lamp Relay-Right Side . . 8W-10-10, 27
Daytime Running Lamps Relay . . . . . . . . . . . 8W-10-25
Dome Lamp . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-24
EGR Valve . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-29
Engine Control Module . . . . . . . 8W-10-12, 15, 19, 29, 34
Engine Control Relay . . . . . . . . . . . . . 8W-10-12, 29, 34
Fog Lamp Relay . . . . . . . . . . . . . . . . . . . . . . 8W-10-28
Fuel Pump . . . . . . . . . . . . . . . . . . . . . . . 8W-10-12, 30
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . 8W-10-12, 30
Fuse 1 . . . . . . . . . . . . . . . . . . 8W-10-6, 8, 9, 17, 18, 25
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . 8W-10-6, 8, 11, 18
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-6, 8, 9, 18
Fuse 4 . . . . . . . . . . . . . . 8W-10-8, 11, 13, 14, 17, 19, 26
Fuse 5 . . . . . . . . . . . . . . . . . . . . 8W-10-8, 9, 11, 14, 20
Fuse 6 . . . . . . . . . . . . . . . . . . 8W-10-7, 8, 11, 14, 21, 33
Fuse 7 . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 8, 14, 22
Fuse 8 . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 9, 12, 23
Fuse 9 . . . . . . . . . . . . . . . . . . . . 8W-10-8, 9, 10, 12, 21
Fuse 10 . . . . . . . . . . . . . . . . . . . . . 8W-10-9, 10, 11, 25
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-9, 10, 26
Fuse 12 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 27
Fuse 13 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 27
Fuse 14 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 28
Fuse 15 . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 13, 16
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-12, 29
Fuse 17 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-12, 29
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-9, 14, 19
Fuse 19 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-12, 30
Fuse 20 . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-7, 12, 30
Fuse 21 . . . . . . . . . . . . . . . . . . . . . . . 8W-10-12, 13, 30

Component

Page

Fuse Block No. 1 . 8W-10-3, 11, 12, 13, 14, 15, 18, 19, 20,

21, 22, 23, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34

Fuse Block No. 2 . . . . . . . . . . . . . . 8W-10-10, 17, 25, 26
Fused Ignition Switch Run-Start Relay . . . . . . 8W-10-19
G200 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-31, 32
G202 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-10, 19
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-6
Glow Plug Control Module . . . . . . . . . . . . . . . 8W-10-11
Hazard Warning Switch . . . . . . 8W-10-13, 14, 21, 31, 32
Headlamp Assembly-Left . . . . . . . . 8W-10-18, 26, 27, 28
Headlamp Assembly-Right . . . . . . . 8W-10-17, 18, 27, 28
Headlamp Switch . . . . . . . . . . . 8W-10-12, 18, 25, 26, 27
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-22
Horn Relay . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-22
Ignition Switch . . . . . . . . . . . . . . . . . . 8W-10-12, 13, 14
Instrument Cluster . . . . . . . . . . . . . . . 8W-10-10, 18, 19
Interior Lamp-Left . . . . . . . . . . . . . . . . . . . . 8W-10-24
Interior Lamp-Middle Front . . . . . . . . . . . . . . 8W-10-24
Interior Lamp-Middle Rear . . . . . . . . . . . . . . 8W-10-24
Interior Lamp-Rear No. 1 . . . . . . . . . . . . . . . . 8W-10-24
Interior Lamp-Rear No. 2 . . . . . . . . . . . . . . . . 8W-10-24
Interior Lamp-Right . . . . . . . . . . . . . . . . . . . 8W-10-24
Lamp Relay-Left . . . . . . . . . . . . . . . . . . . . . . 8W-10-26
Lamp Relay-Right . . . . . . . . . . . . . . . . . . . . . 8W-10-17
Mass Air Flow Sensor . . . . . . . . . . . . . . . . . . 8W-10-22
Multi-Function Switch . . 8W-10-12, 13, 14, 18, 21, 25, 26,

27, 28, 31, 32, 33, 34

Optional Equipment Relay . . . . . . . . . . . 8W-10-6, 7, 22
Oxygen Sensor . . . . . . . . . . . . . . . . . . . . . . . 8W-10-29
Power Distribution Center . . . . . . . . . . . 8W-10-2, 6, 11
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10-16, 23
Radio/Cellular Antenna . . . . . . . . . . . . . . . . . 8W-10-16
Rain Sensor Control Module . . . . . . . . . . . . . . 8W-10-33
Sentry Key Remote Entry Module . . . . . . . . . . 8W-10-22
Shifter Assembly . . . . . . . . . . . . . . . . . . . 8W-10-14, 19
Starter Motor . . . . . . . . . . . . . . . . . . . . . 8W-10-11, 15
Starter Motor Relay . . . . . . . . . . . . . . . . . . . 8W-10-15
Tail Lamp Assembly-Left . . . . . . . . . . . . . . . . 8W-10-26
Tail Lamp Assembly-Right . . . . . . . . . . . . . . . 8W-10-17
Trailer Tow Connector . . . . . . . . . . . . . . . . . . 8W-10-17
Transmission Relay . . . . . . . . . . . . . . . . . . . . 8W-10-22
Turn Signal Relay . . . . . . . . . . . . . . . . . . . . . 8W-10-31
Turn Signal Switch . . . . . . . . . . . . . . . 8W-10-13, 26, 31
Turn Signal/Anti-Theft Alarm Relay-Left . . . . . 8W-10-23
Turn Signal/Anti-Theft Alarm Relay-Right . . . . 8W-10-23
Washer On/Off Switch . . . . . . . . . . . . . . . 8W-10-21, 34
Washer Pump Motor-Front . . . . . . . . . . . . . . . 8W-10-34
Window Defogger Switch-Rear . . . . . . . . . . . . 8W-10-22
Wiper Motor-Front . . . . . . . . . . . . . . . . . . . . 8W-10-33
Wiper On/Off Relay . . . . . . . . . . . . . . . . . 8W-10-21, 33
Wiper Switch . . . . . . . . . . . . . . . . . . . 8W-10-21, 32, 33
Wiper/Turn Signal/Engine Start Control

Module . . . . . . . . . . . . . 8W-10-14, 21, 31, 32, 33, 34

VA

8W-10 POWER DISTRIBUTION

8W - 10 - 1
