ASSEMBLY - DUAL REAR WHEEL

(1) Install lower differential side gear (1) and shim

(Fig. 48).

(2) Install first differential pinions gears (2) with

spherical washers (3) and cross shaft (1) (Fig. 49).

(3) Install upper differential side gear (1) and shim

(2) (Fig. 50).

(4) Install differential cover with location numbers

(1) on differential case (2) aligned (Fig. 51).

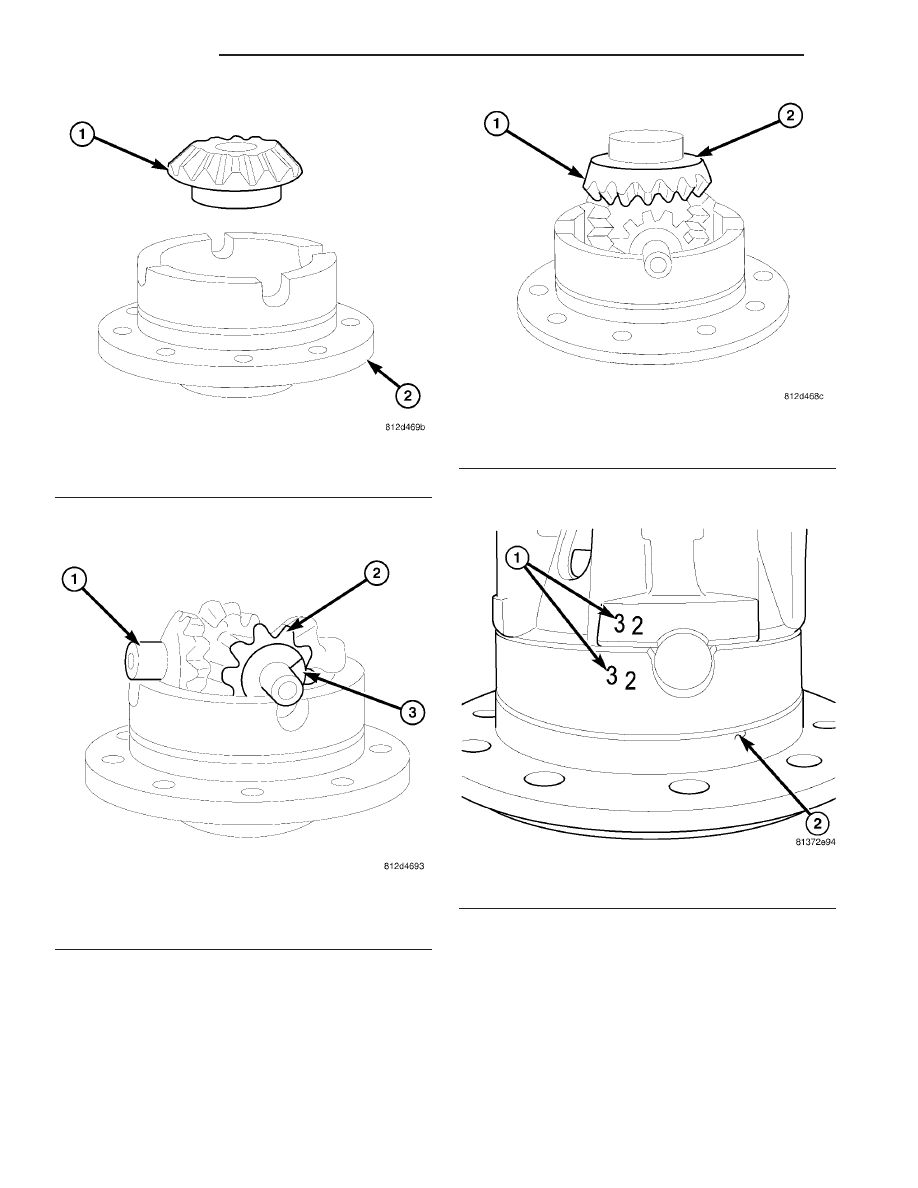

Fig. 48 LOWER SIDE GEAR

1 - SIDE GEAR
2 - DIFFERENTIAL CASE

Fig. 49 DIFFERENTIAL PINIONS

1 - CROSS SHAFT
2 - PINION GEAR
3 - WASHER

Fig. 50 UPPER SIDE GEAR

1 - SIDE GEAR
2 - SHIM

Fig. 51 LOCATION NUMBERS

1 - NUMBERS
2 - CASE

3 - 36

REAR AXLE

VA

(5) Install differential cover (2) bolts (1) and tighen

to 45 N·m (33 ft. lbs.) (Fig. 52).

INSTALLATION

(1) Spread the differential housing (1).

CAUTION: Never spread over 0.3 mm (0.011 in). If
the housing is over-spread, it could be distorted or
damaged.

(2) Install differential case (2) into the housing (1)

with bearings, cups (3) and shims (Fig. 53).

(3) Loosely install differential bearing cap bolts.

(4) Remove spreader (2) and adapters (1) from

housing (Fig. 54).

(5) Tighten bearing cap bolts to 70 N·m (52 ft.

lbs.).

(6) Install axle shafts.
(7) Install differential cover and tighten bolts to 65

N·m (48 ft. lbs.).

(8) Fill differential housing with lubricant.

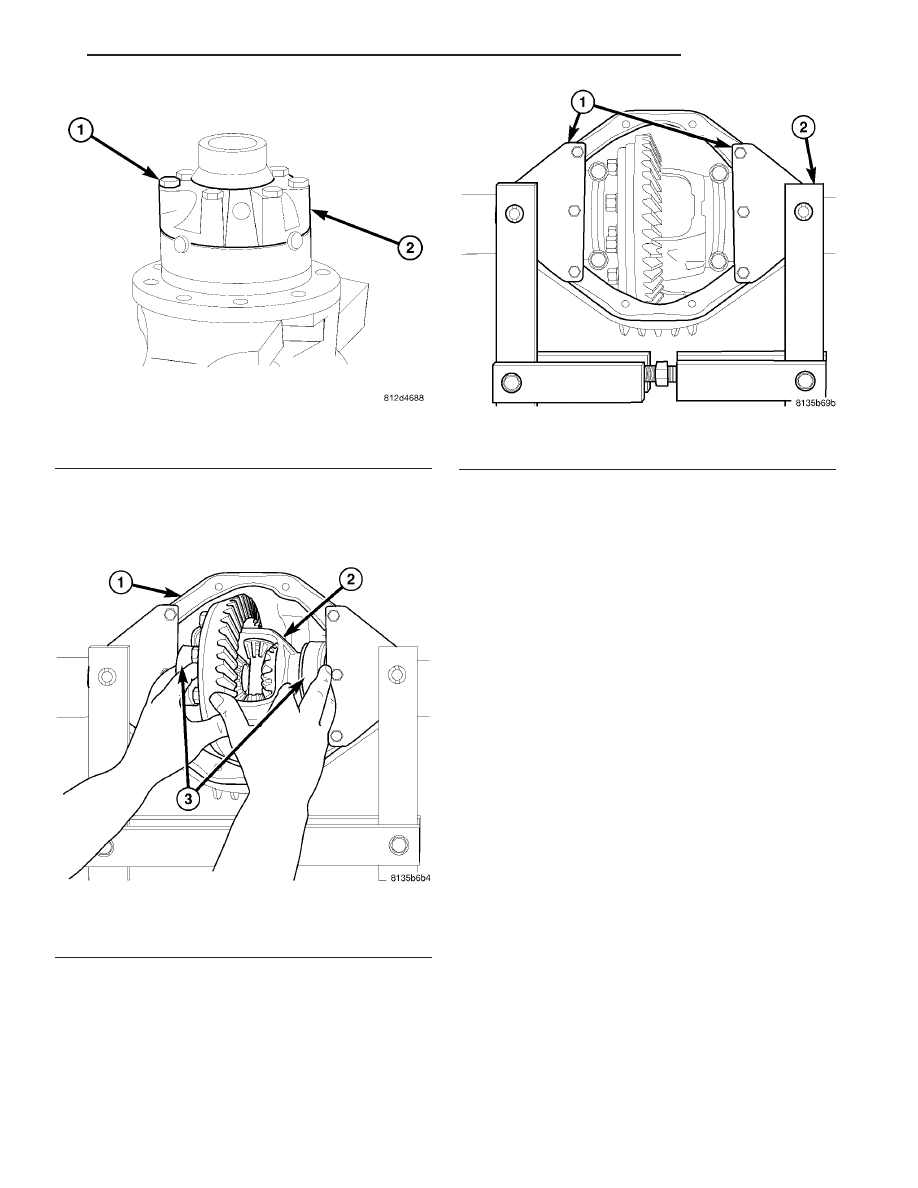

Fig. 52 DIFFERENTIAL COVER

1 - BOLTS
2 - COVER

Fig. 53 DIFFERENTIAL INSTALLATION

1 - HOUSING
2 - DIFFERENTIAL
3 - DIFFERENTIAL BEARINGS

Fig. 54 SPREADER

1 - ADAPTERS
2 - SPREADER

VA

REAR AXLE

3 - 37

BEARINGS - DIFFERENTIAL
CASE

REMOVAL

(1) Remove

differential

bearings

with

Puller

C-293-PA (1), Plug C-293-3 (2) and four Adapters
C-293-37 (3) (Fig. 55).

INSTALLATION

(1) Set differential on Plug C-293-3.
(2) Install

differential

(2)

bearings

(3)

with

Installer 9523 (4) and Handle C-4171 (1) (Fig. 56).

(3) Install differential case in axle.

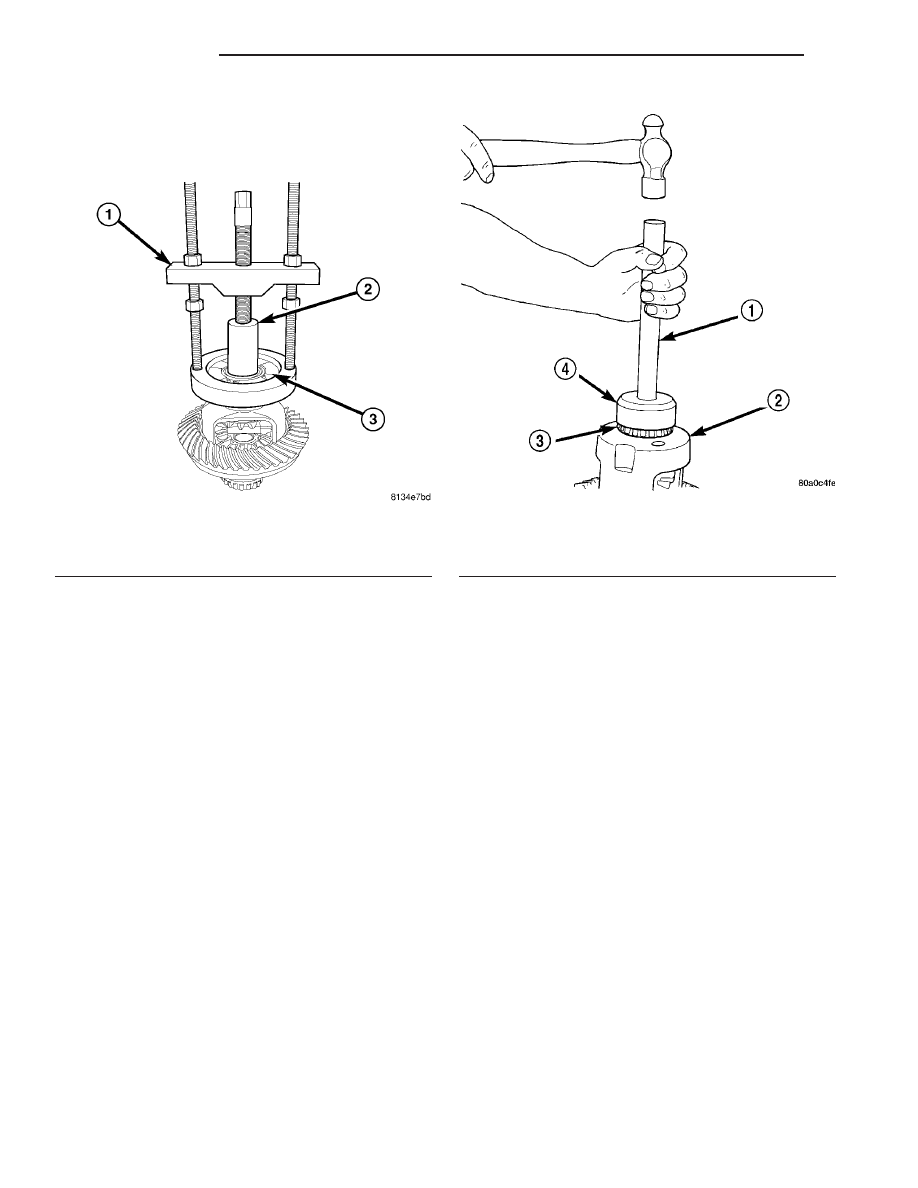

Fig. 55 CASE BEARING PULLER

1 - PULLER
2 - PLUG
3- ADAPTERS

Fig. 56 DIFFERENTIAL BEARINGS

1 - HANDLE
2 - DIFFERENTIAL
3 - BEARING
4 - INSTALLER

3 - 38

REAR AXLE

VA

SEAL - PINION

REMOVAL

(1) Remove wheels.
(2) Push back brake pads and release hand brake.

NOTE: If it is not possible to spin rear axle shafts
manually, detach rear brake cables.

(3) Drain rear axle oil.

NOTE: On dual rear wheel axle remove axle shafts.

(4) Remove propeller shaft.
(5) Spin pinion flange by hand and check axial

play of bearing.

CAUTION: There must not be any thrust bearing
play. If play excess or there are particles (shavings)
in the drained oil, replace gear assembly.

(6) Measure and record torque to rotate the pinion.
(7) Mark pinion position to pinion flange (1) (Fig.

57).

(8) Unlock collared nut.
(9) Hold pinion flange (1) with Flange Wrench

C-3281 and remove nut.

(10) Remove pinion flange (1) from pinion shaft

with Flange Puller 8992 (2) (Fig. 58).

(11) Check sealing surfaces of joint flange for score

marks and replace joint flange if necessary.

(12) Remove pinion seal/seals (1) (Fig. 59).

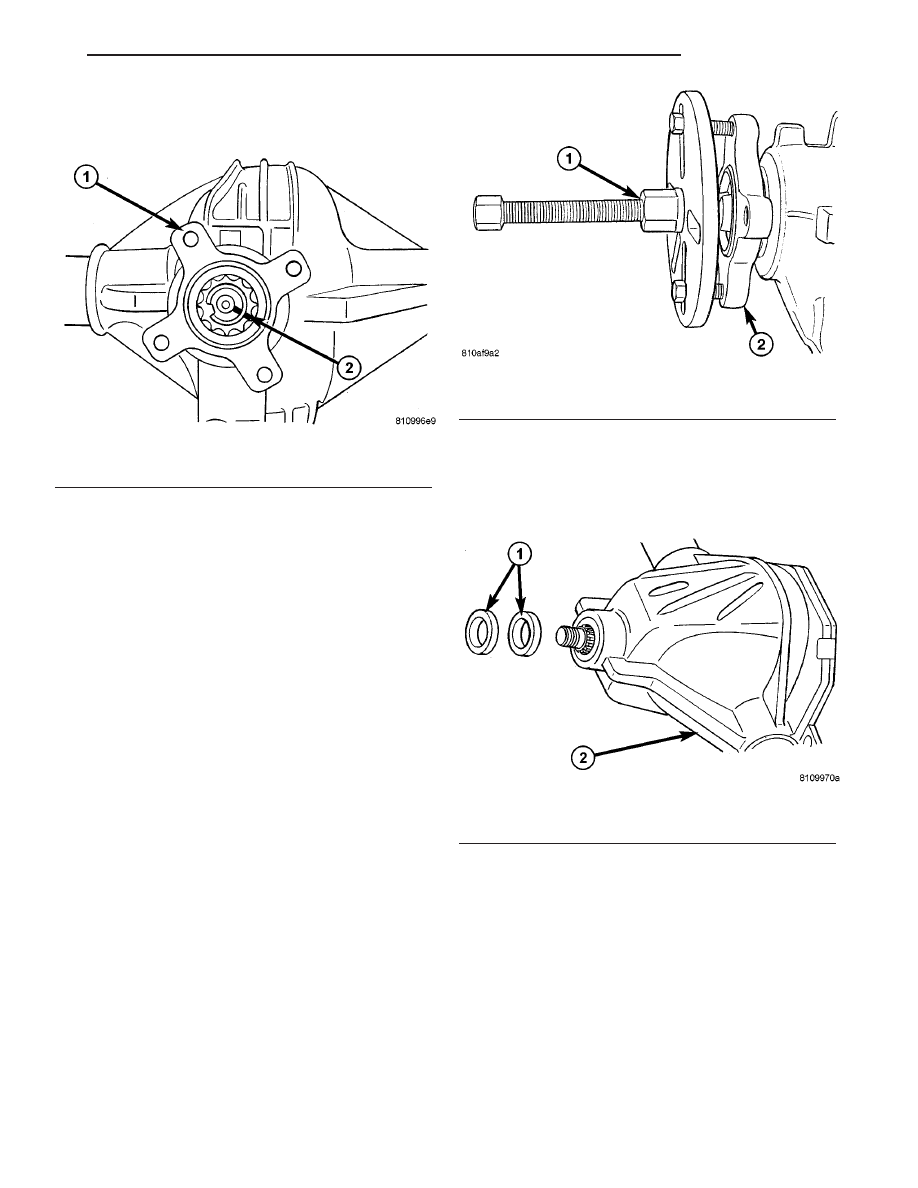

Fig. 57 COLLARED NUT

1 - PINION FLANGE
2 - COLLARED NUT

Fig. 58 FLANGE PULLER

1 - FLANGE PULLER
2 - PINION FLANGE

Fig. 59 PINION SEALS

1 - SEALS
2 - AXLE

VA

REAR AXLE

3 - 39
