Dodge Sprinter. Manual - part 10

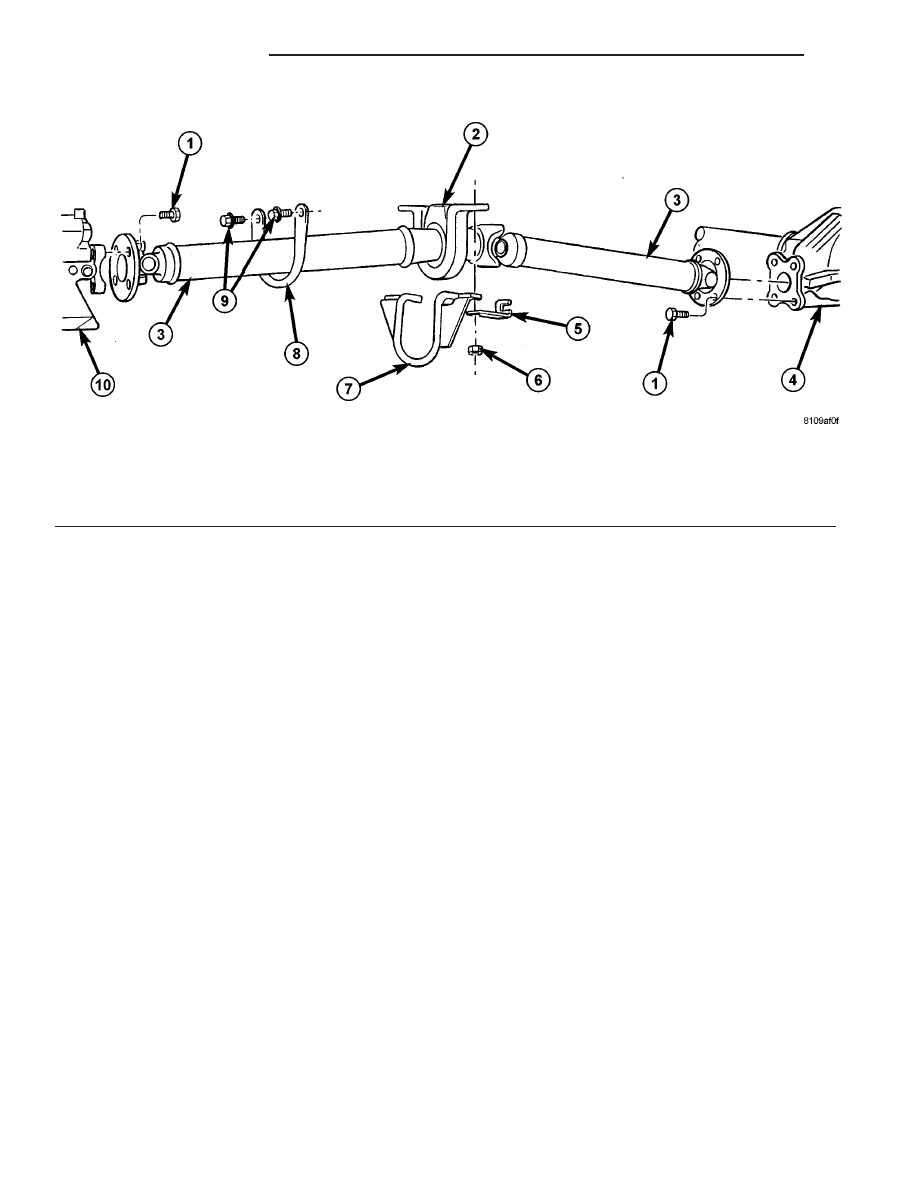

Fig. 8 2 PIECE PROPELLER SHAFT

1 - FLANGE BOLT

6 - NUT

2 - BEARING

7 - BRACKET

3 - PROPELLER SHAFT

8 - RETAINING BRACKET

4 - REAR AXLE

9 - COLLARED BOLT

5 - CABLE BRACKET

10 - TRANSMISSION

3 - 8

PROPELLER SHAFT

VA

(6) Remove shaft from the vehicle.

INSTALLATION

(1) Install propeller shaft intermediate bearing/

bearings to support and tighten nuts to 105 N·m (77
ft. lbs.).

(2) Install propeller shaft intermediate bearing

support/supports to frame floor and tighten bolts to
95 N·m (70 ft. lbs.).

(3) Install propeller shaft intermediate bearing

with retaining bracket and bracket for brake cable.

NOTE: The bracket is only installed on vehicles
with wheelbase 3550 mm.

(4) Install propeller shaft to rear axle and trans-

mission flange with installation marks are aligned.
Tighten bolts to 70 N·m (66 ft. lbs.).

(5) Install retaining bracket and tighten bolts to

100 N·m (74 ft. lbs.).

CENTER BEARING

REMOVAL

(1) Remove propeller shaft.
(2) Mark shafts for installation alignment (Fig.

10).

(3) Loosen both collar clamps (Fig. 11).

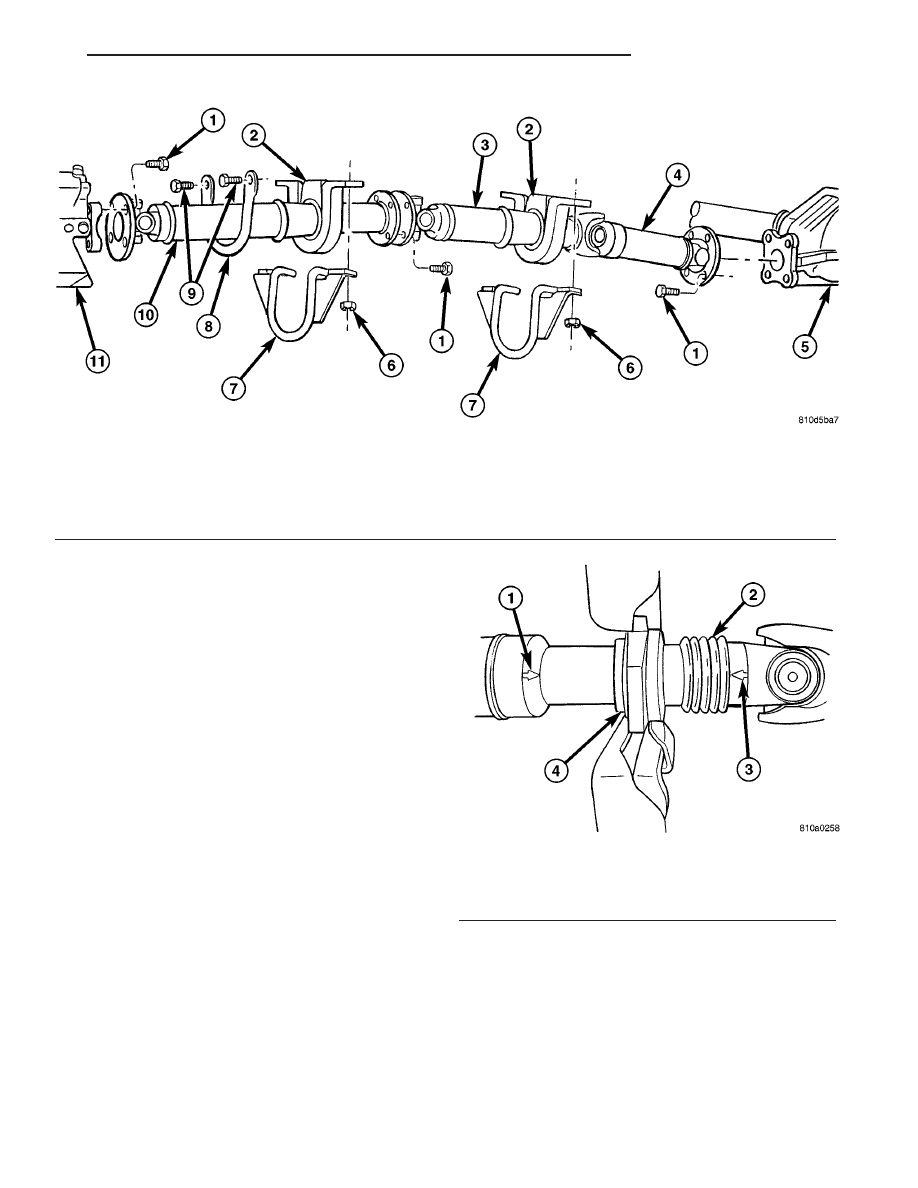

Fig. 9 3 PIECE PROPELLER SHAFT

1 - FLANGE BOLT

7 - BRACKET

2 - INTERMEDIATE BEARING

8 - RETAINING BRACKET

3 - CENTER SHAFT

9 - BOLT

4 - REAR SHAFT

10 - FRONT SHAFT

5 - REAR AXLE

11 - TRANSMISSION

6 - NUT

Fig. 10 ALIGNMENT MARKS

1 - ALIGNMENT MARK
2 - BOOT
3 - ALIGNMENT MARK
4 - CENTER BEARING

VA

PROPELLER SHAFT

3 - 9

(4) Pull apart propeller shaft.
(5) Remove snap-ring (Fig. 12).

NOTE: If center bearing is equipped with a round
flange remove bolt from the middle of the flange.

(6) Pull off center bearing with a Bearing Splitter

1130 and Bridge 938, with a plug on the end of the
shaft (Fig. 13).

NOTE: The bearing splitter must be positioned
behind the thrust washer of the bearing.

INSTALLATION

(1) Press center bearing on propeller shaft with

protective caps and washer with Installer 9275 (Fig.
14).

Fig. 11 BOOT

1 - BOOT
2 - CLAMP
3 - SHAFT

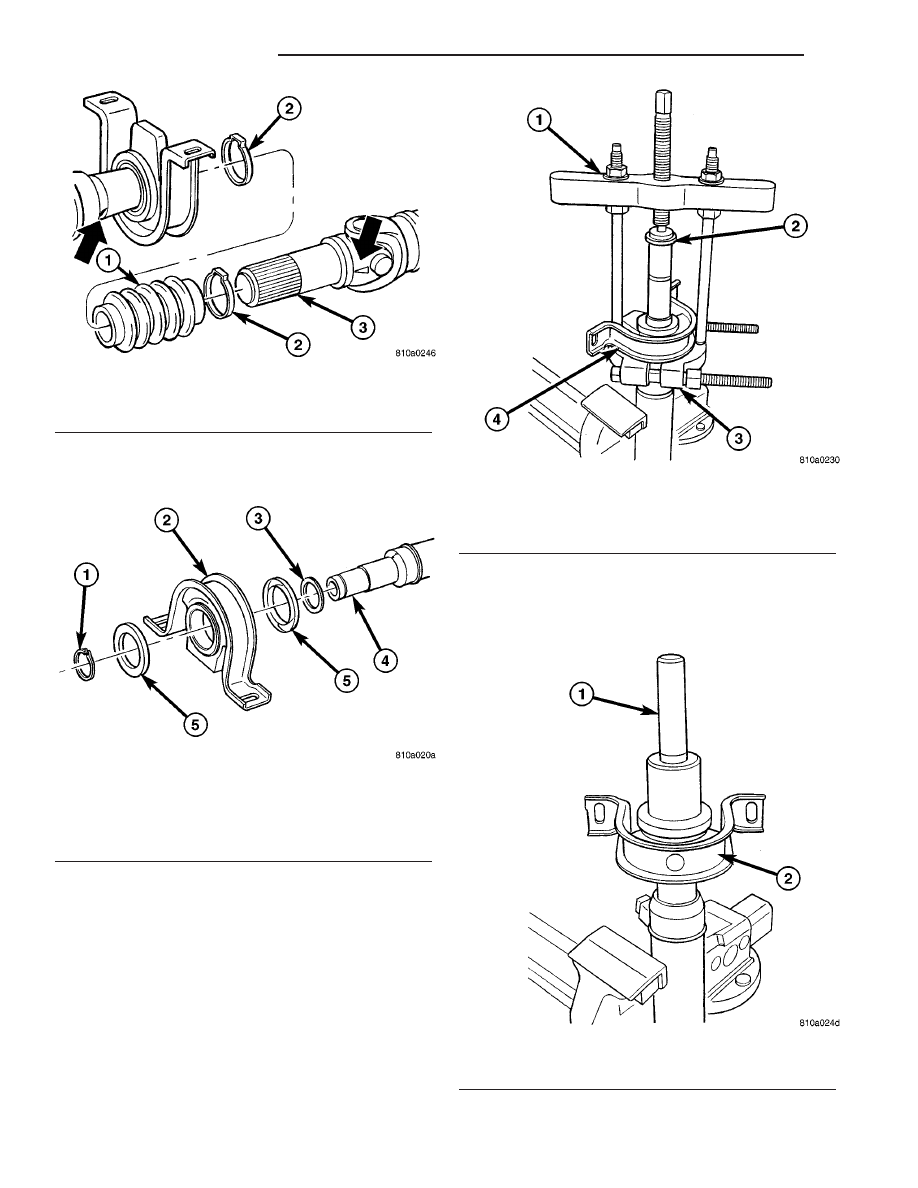

Fig. 12 CENTER BEARING

1 - SNAP-RING
2 - CENTER BEARING
3 - WASHER
4 - SHAFT
5 - PROTECTIVE CAP

Fig. 13 CENTER BEARING REMOVAL

1 - BRIDGE
2 - PLUG
3 - BEARING SPLITTER
4 - CENTER BEARING

Fig. 14 CENTER BEARING INSTALLATION

1 - INSTALLER
2 - CENTER BEARING

3 - 10

PROPELLER SHAFT

VA

NOTE: If center bearing is equipped with a round
flange install new bolt in middle of the flange and
tighten to 95 N·m (70 ft. bls.).

(2) Install snap-ring.
(3) Coat propeller shaft spline with universal

grease.

(4) Push rubber boot onto propeller shaft.
(5) Push together propeller shaft. Pay attention to

alignment markings for installation position.

(6) Ensure rubber seal is correctly installed and

attach new collar clamps.

(7) Install propeller shaft.

VA

PROPELLER SHAFT

3 - 11
