ALL DOOR LOCK OUTPUT CIRCUIT SHORT TO GROUND OR VOLTAGE

8N - 2

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

ALL DOOR LOCK OUTPUT CIRCUIT SHORT TO GROUND OR VOLTAGE (CONTINUED)

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Whenever the instrument cluster is awake.

•

Set Condition:
The instrument cluster monitors the door lock output circuits and when one of them is shorted to ground or to
voltage, this code will set. This code will only set when the door locks are actuated.

Possible Causes

(P392) DOOR LOCK DRIVER RIGHT DOORS SHORTED TO (G778) DOOR UNLOCK DRIVER RIGHT DOORS

(P393) DOOR LOCK DRIVER LEFT DOORS SHORTED TO (P5) DOOR UNLOCK DRIVER LEFT REAR

(P393) DOOR LOCK DRIVER LEFT DOORS SHORT TO GROUND

(P392) DOOR LOCK DRIVER RIGHT DOORS SHORT TO GROUND

(P392) DOOR LOCK DRIVER RIGHT DOORS SHORT TO VOLTAGE

(P393) DOOR LOCK DRIVER LEFT DOORS SHORT TO VOLTAGE

DOOR LATCH

INSTRUMENT CLUSTER

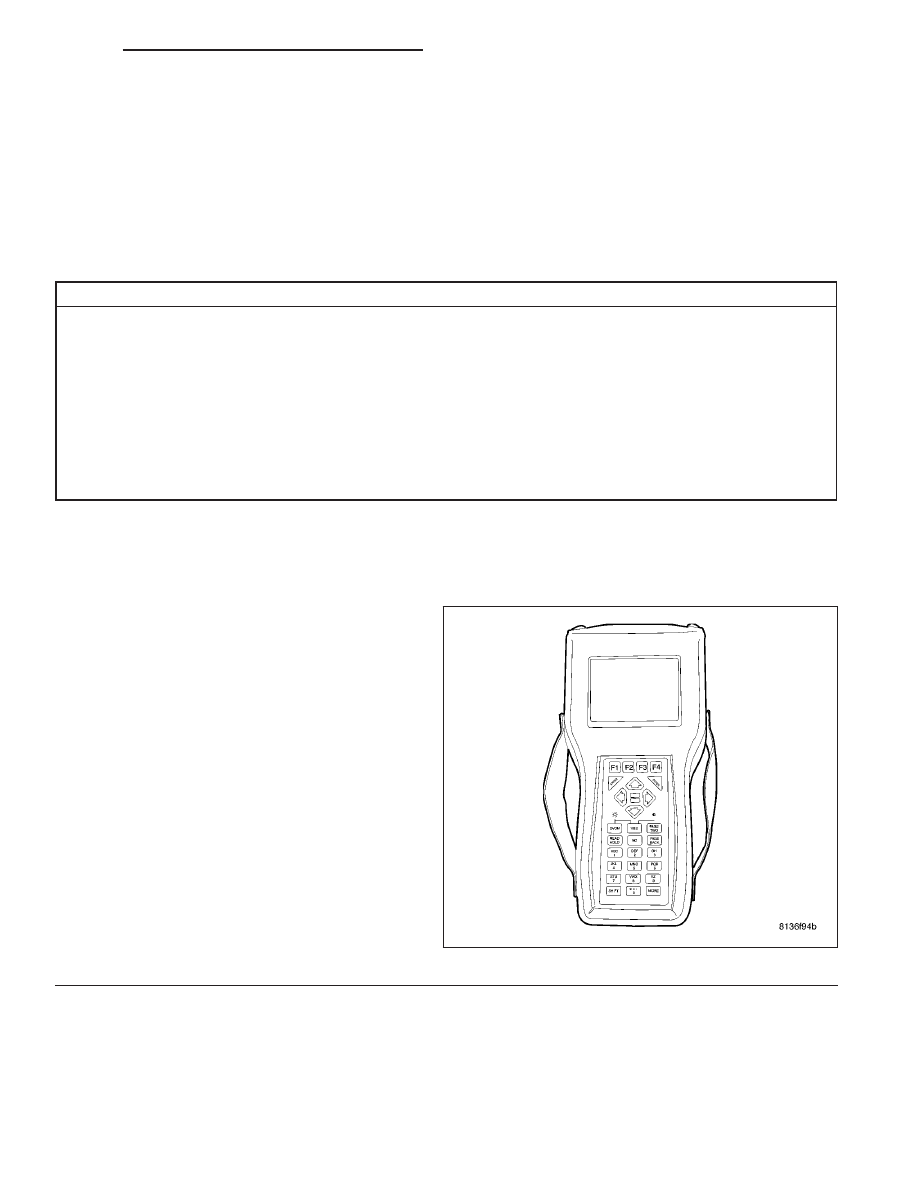

Diagnostic Test

1.

DTC PRESENT

Turn the ignition on.

With the DRBIII

T

, record and erase DTC’s.

With the DRBIII

T

, read DTC’s.

Operate the door locks several times from a door
lock switch while monitoring the DRBIII

T

.

Does the DRBIII

T

display ALL DOOR LOCK

OUTPUT SHORT TO GROUND OR VOLTAGE?

Yes

>> Go To 2

No

>> Using the wiring diagram/schematic as

a guide, inspect the wiring and connec-
tors. Check for any possible shorted
conditions between the instrument clus-
ter and the door lock motors.

Perform BODY VERIFICATION TEST -
VER 1. (Refer to 8 - ELECTRICAL/
ELECTRONIC CONTROL MODULES/
FRONT

CONTROL

MODULE

-

DIAGNOSIS AND TESTING)

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 3

ALL DOOR LOCK OUTPUT CIRCUIT SHORT TO GROUND OR VOLTAGE (CONTINUED)

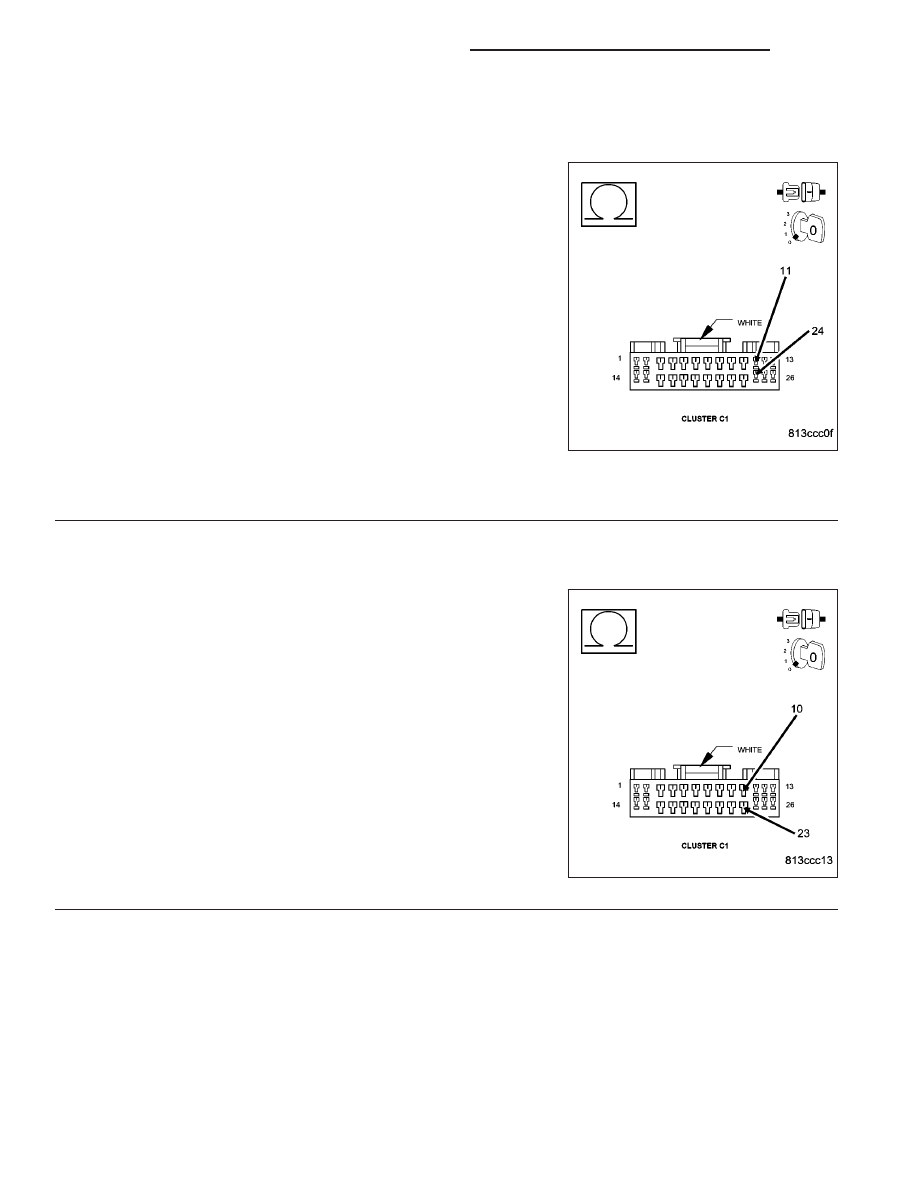

2.

(P392) DOOR LOCK DRIVER RIGHT DOORS SHORTED TO (G778) DOOR UNLOCK DRIVER RIGHT
DOORS

NOTE: If only one door motor is inoperative when the door locks
are actuated, disconnect that door latch connector and retest to
see if the DTC is still active. If it is not, replace that door latch.
Turn the ignition off.

Disconnect the Instrument Cluster C1 connector.

Measure the resistance between the (P392) Door Lock Driver Right
Doors circuit and the (G778) Door Unlock Driver Right Doors circuit in
the Instrument Cluster connector.

Is the resistance below 1.6 ohms?

Yes

>> Repair the (P392) Door Lock Driver Right Doors circuit for

a short to the (G778) Door Unlock Driver Right Doors cir-
cuit (could be a shorted motor).

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 3

3.

(P393) DOOR LOCK DRIVER LEFT DOORS SHORTED TO THE (P5) DOOR UNLOCK DRIVER LEFT REAR

NOTE: If this is a 2 door vehicle, answer NO to the question and
continue.
Measure the resistance between the (P393) Door Lock Driver Left
Doors circuit and the (P5) Door Unlock Driver Left Rear circuit in the
Instrument Cluster connector.

Is the resistance below 2.5 ohms?

Yes

>> Repair the (P393) Door Lock Driver Left Doors circuit for a

short to the (P5) Door Unlock Driver Left Rear circuit
(could be a shorted motor).

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 4

8N - 4

POWER LOCKS - ELECTRICAL DIAGNOSTICS

DR/DH

ALL DOOR LOCK OUTPUT CIRCUIT SHORT TO GROUND OR VOLTAGE (CONTINUED)

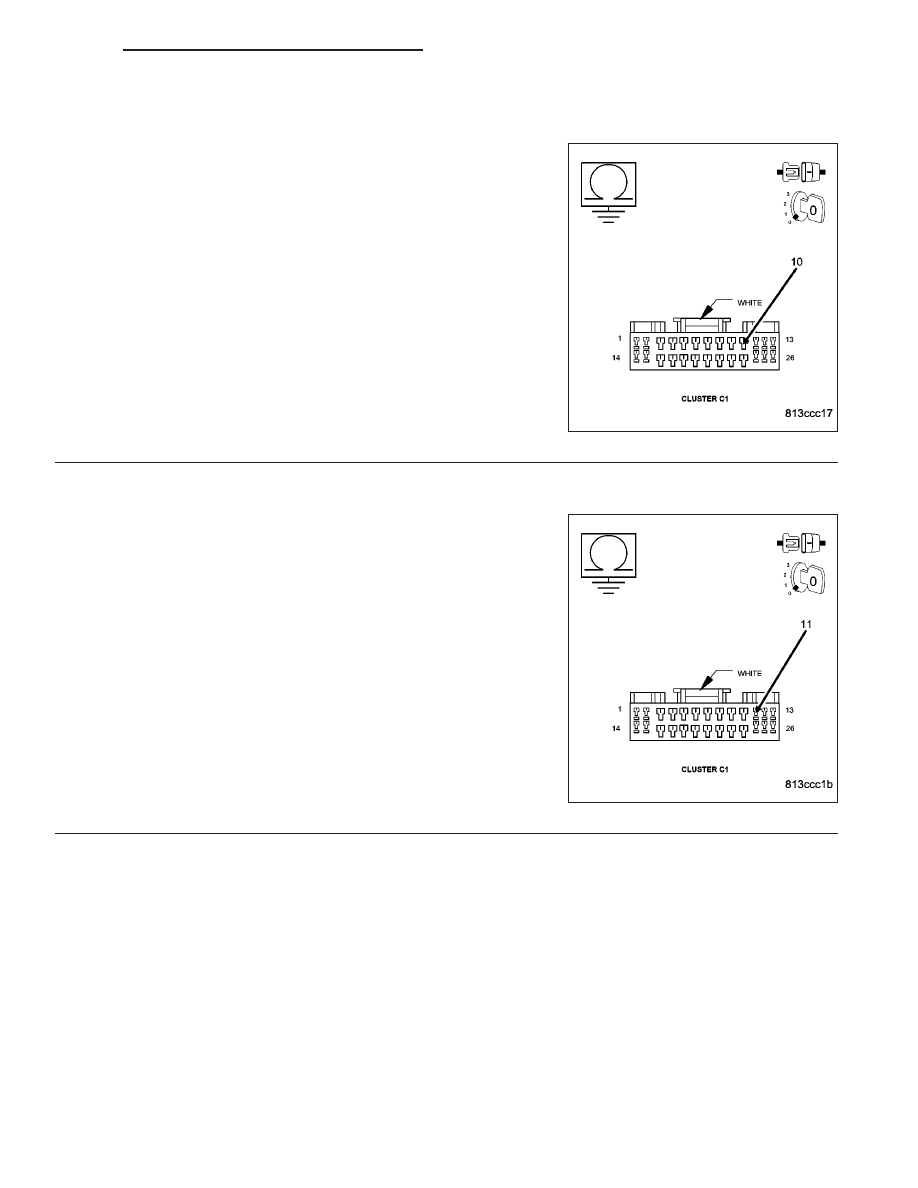

4.

(P393) DOOR LOCK DRIVER LEFT DOORS SHORT TO GROUND

Measure the resistance between ground and the (P393) Door Lock
Driver Left Doors circuit in the Instrument Cluster C1 connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (P393) Door Lock Driver Left Doors circuit for a

short to ground. The short may be in the (P393) Door
Lock Driver Left Doors wire, the (P5) Door Unlock Driver
Left Rear Wire, instrument panel wiring or one of the left
side motors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 5

5.

(P392) DOOR LOCK DRIVER RIGHT DOORS SHORT TO GROUND

Measure the resistance between ground and the (P392) Door Lock
Driver Right Doors circuit in the Instrument Cluster C1 connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (P392) Door Lock Driver Right Doors circuit for

a short to ground. The short may be in the (P392) Door
Lock Driver Right Doors wire, the (G778) Door Unlock
Driver Right Doors wire or in a right side motor.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING)

No

>> Go To 6

DR/DH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 5
