NEUTRAL INDICATOR OPEN (CONTINUED)

6.

TRANSFER CASE CONTROL MODULE

Using the wiring diagram as a guide, inspect the wiring and connectors relative to this DTC. Inspect all power and
ground circuits. Repair as necessary.

If there are no other possible causes remaining, view repair.

Repair

Replace the Transfer Case Control Module in accordance with the Service Information.

Perform TRANSFER CASE VERIFICATION TEST. (Refer to 21 - TRANSMISSION/TRANSAXLE/
TRANSFER CASE - DIAGNOSIS AND TESTING)

7.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle test the wiring harness and connectors while checking for shorted and open circuits.

Using the DRBIII

T

, monitor the data related to this circuit while performing the wiggle test. Look for the data to

change or for the DTC to reset.

Were there any problems found?

Yes

>> Repair as necessary.

Perform TRANSFER CASE VERIFICATION TEST. (Refer to 21 - TRANSMISSION/TRANSAXLE/
TRANSFER CASE - DIAGNOSIS AND TESTING)

No

>> Test Complete.

21 - 1272

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

DR/DH

NEUTRAL INDICATOR SHORT TO GROUND

DR/DH

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

21 - 1273

NEUTRAL INDICATOR SHORT TO GROUND (CONTINUED)

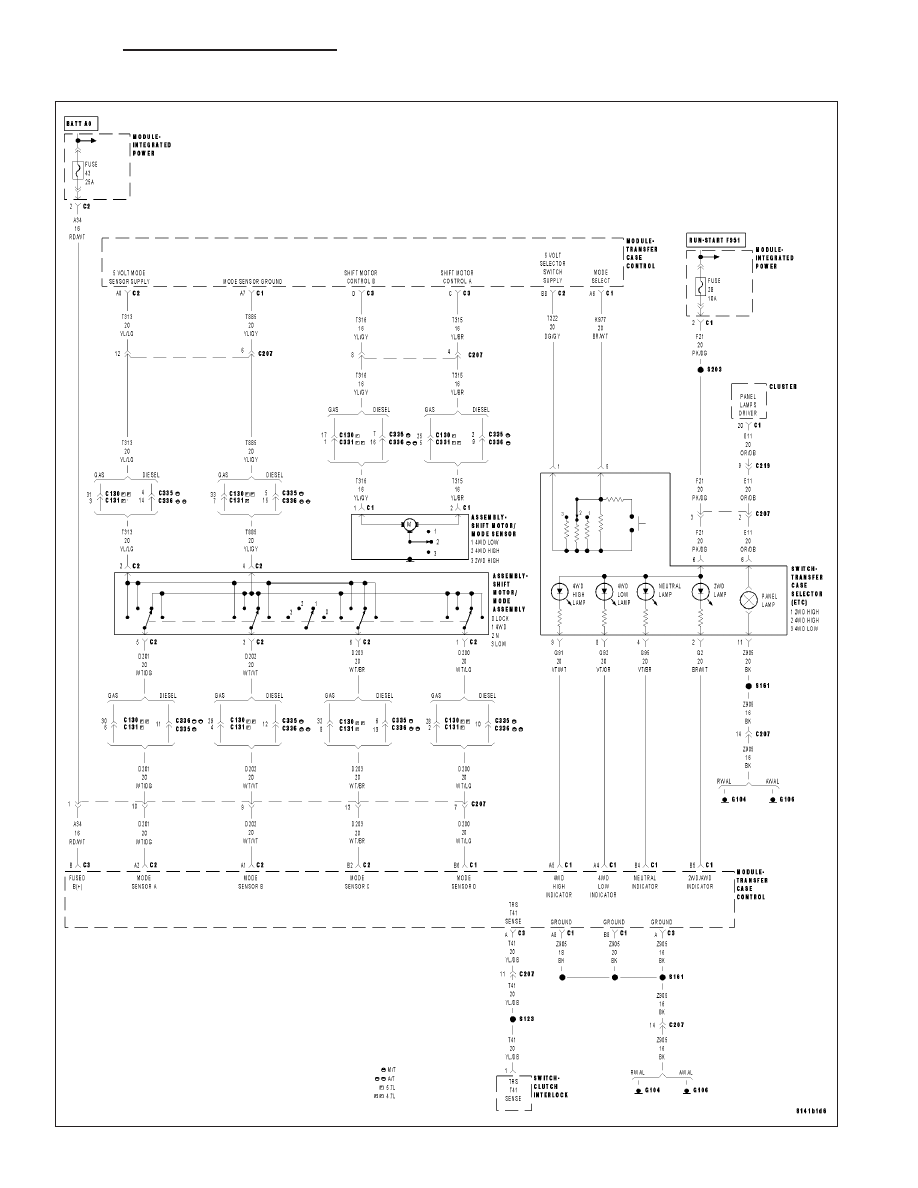

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
The Transfer Case Control Module detects a short to ground on the (G95) Neutral Indicator circuit.

Possible Causes

INTERMITTENT NEUTRAL INDICATOR SHORT TO GROUND

(G95) NEUTRAL INDICATOR CIRCUIT OPEN

(G95) NEUTRAL INDICATOR CIRCUIT SHORT TO GROUND

(G95) NEUTRAL INDICATOR CIRCUIT SHORT TO VOLTAGE

TRANSFER CASE SELECTOR SWITCH

TRANSFER CASE CONTROL MODULE

1.

NEUTRAL INDICATOR SHORT TO GROUND DTC IS PRESENT

With the DRBIII

T

, read Transfer Case DTCs. Record all DTC information.

With the DRBIII

T

, erase Transfer Case DTCs.

Start the engine and move the Transfer Case Selector Switch to each position.

With the DRBIII

T

, read Transfer Case DTCs.

Does the DRBIII

T

display NEUTRAL INDICATOR SHORT TO GROUND?

Yes

>> Go To 2

No

>> Go To 7

21 - 1274

TRANSFER CASE - ELECTRICAL DIAGNOSTICS (ETC)

DR/DH

NEUTRAL INDICATOR SHORT TO GROUND (CONTINUED)

2.

(G95) NEUTRAL INDICATOR CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the Transfer Case Control Module C1 harness connector.

Disconnect the Transfer Case Selector Switch harness connector.

NOTE: Note: Check connectors - Clean/repair as necessary.

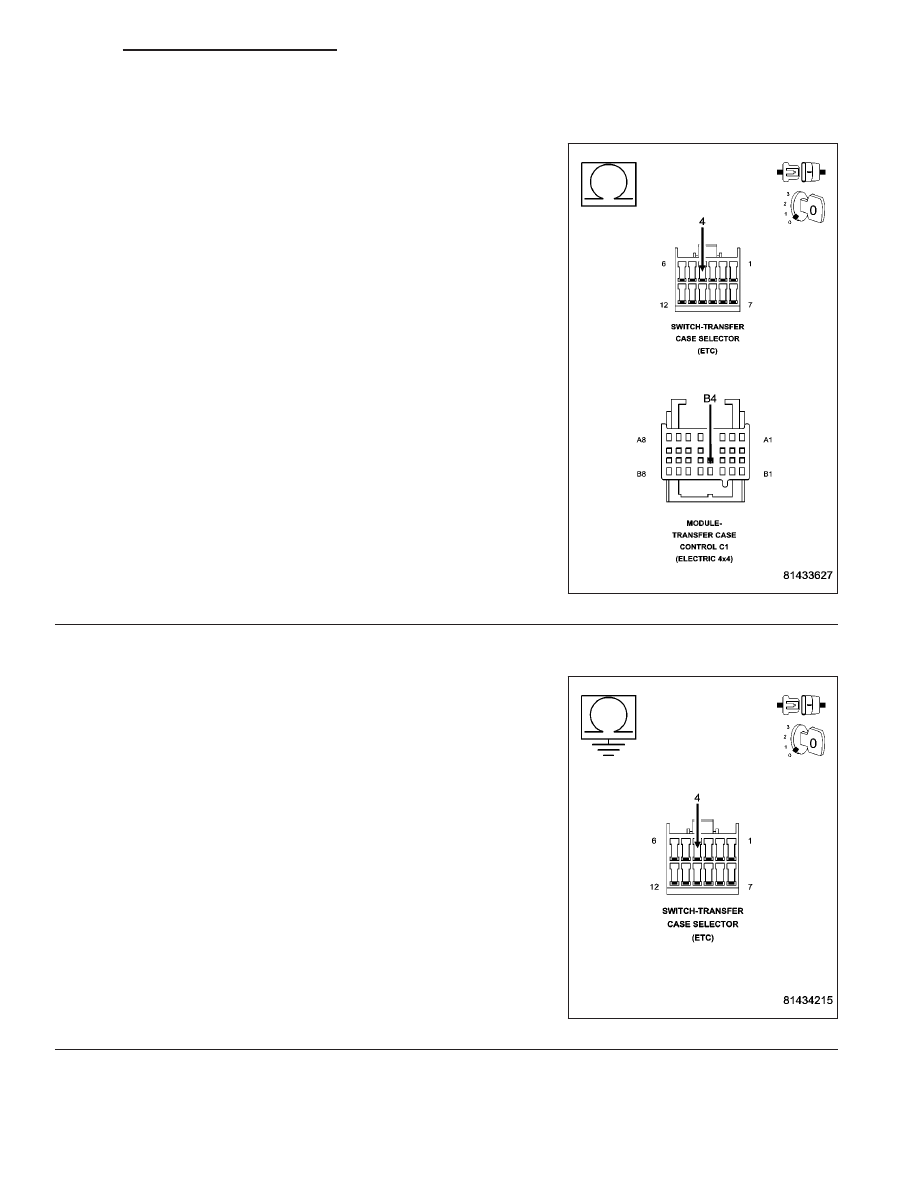

Measure the resistance of the (G95) Neutral Indicator circuit from the
Transfer Case Control Module C1 harness connector to the Transfer
Case Selector Switch harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (G95) Neutral Indicator circuit for an open.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 3

3.

(G95) NEUTRAL INDICATOR CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (G95) Neutral Indica-
tor circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (G95) Neutral Indicator circuit for a short to

ground.

Perform TRANSFER CASE VERIFICATION TEST. (Refer
to 21 - TRANSMISSION/TRANSAXLE/TRANSFER CASE
- DIAGNOSIS AND TESTING)

No

>> Go To 4
