P0748-PRESSURE SOL CONTROL/TRANS RELAY CIRCUITS (GAS) (CONTINUED)

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 48RE - SCHE-
MATICS AND DIAGRAMS)

For a complete wiring diagramRefer to Section 8W

Theory of Operation

The Governor Pressure Solenoid is used to control governor pressure. Governor pressure is used to shift between
first, second, and third gear.

•

When Monitored:
Continuously with the ignition on.

•

Set Condition:
This DTC will set if the PCM monitored voltage detected on the Governor Pressure Solenoid Control circuit is
different than the expected voltage. Note: To clear this DTC, it is necessary to drive the vehicle at a sustained
speed which would allow the TCC and/or Overdrive Clutch to operate.

Possible Causes

FUSED B+ CIRCUIT OPEN

(T16) TRANSMISSION CONTROL RELAY OUTPUT CIRCUIT OPEN

(T16) TRANSMISSION CONTROL RELAY OUTPUT CIRCUIT SHORT TO GROUND

(T118) GOVERNOR PRESSURE SOLENOID CONTROL CIRCUIT OPEN

(T118) GOVERNOR PRESSURE SOLENOID CONTROL CIRCUIT SHORT TO GROUND

(T118) GOVERNOR PRESSURE SOLENOID CONTROL CIRCUIT SHORT TO VOLTAGE

(T118) GOVERNOR PRESSURE SOLENOID CONTROL CIRCUIT SHORT TO ANOTHER CIRCUIT

TRANSMISSION CONTROL RELAY - POOR CONTACTS

GOVERNOR PRESSURE SOLENOID

POWERTRAIN CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - 48RE - STANDARD PROCEDURE)

Diagnostic Test

1.

CHECK IF THE DTC P0882 IS PRESENT

Ignition on, engine not running.

With the scan tool, read Engine DTCs.

Is the DTC P0882 present also?

Yes

>> Refer to the Transmission category and perform the appropriate symptom. (Refer to 21 - TRANSMIS-

SION/TRANSAXLE/AUTOMATIC - 48RE - DIAGNOSIS AND TESTING)

No

>> Go To 2

21 - 732

AUTOMATIC TRANSMISSION - 48RE - GAS - ELECTRICAL DIAGNOSTICS

DR/DH

P0748-PRESSURE SOL CONTROL/TRANS RELAY CIRCUITS (GAS) (CONTINUED)

2.

CHECK IF THE DTC IS CURRENT

With the scan tool, read Engine DTCs.

Record the Freeze Frame data for the reported DTC.

With the scan tool, erase DTCs.

Turn the ignition off to the lock position.

Using the Freeze Frame data recorded earlier, try to duplicate the conditions in which the DTC originally set.

NOTE: It may be necessary to road test the vehicle to duplicate the original set conditions.
With the scan tool, read Engine DTCs.

Did the DTC reset?

Yes

>> Go To 3

No

>> Go To 12

3.

CHECK THE (T16) TRANSMISSION CONTROL RELAY OUTPUT CIRCUIT

Turn the ignition off to the lock position.

Disconnect the Transmission Solenoid Assembly harness connector.

NOTE: Check connectors - Clean/repair as necessary.
Ignition on, engine not running.

With the scan tool, actuate the Transmission Control Relay.

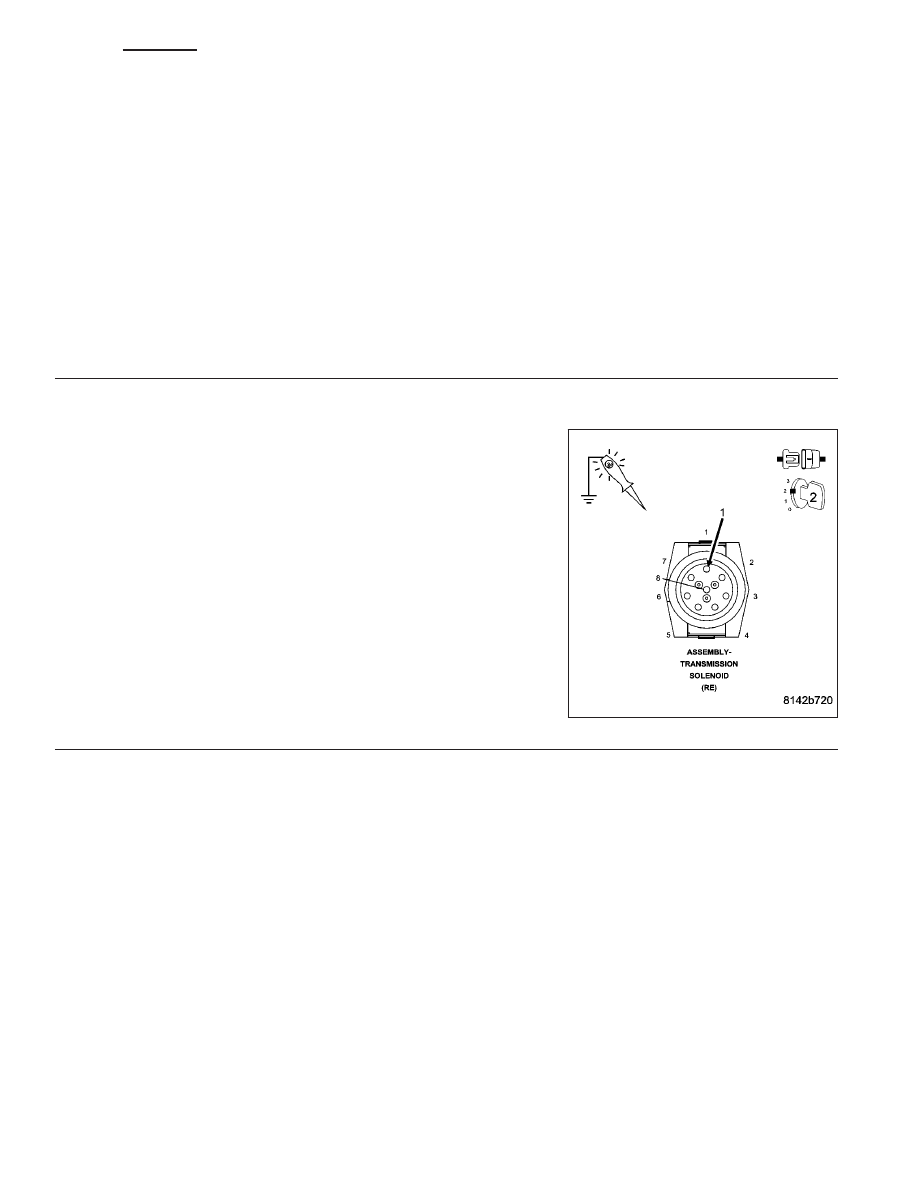

Using a 12-volt test light connected to ground, check the (T16) Trans-
mission Control Relay Output circuit in the Transmission Solenoid
Assembly harness connector.

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

Does the test light cycle on and off and illuminate brightly?

Yes

>> Go To 4

No

>> Go To 9

DR/DH

AUTOMATIC TRANSMISSION - 48RE - GAS - ELECTRICAL DIAGNOSTICS

21 - 733

P0748-PRESSURE SOL CONTROL/TRANS RELAY CIRCUITS (GAS) (CONTINUED)

4.

CHECK THE (T118) GOVERNOR PRESSURE SOLENOID CONTROL CIRCUIT FOR AN OPEN

Turn the ignition off to the lock position.

Disconnect the Transmission Solenoid Assembly harness connectors.

Disconnect the PCM C2 harness connector.

NOTE: Check connectors - Clean/repair as necessary.

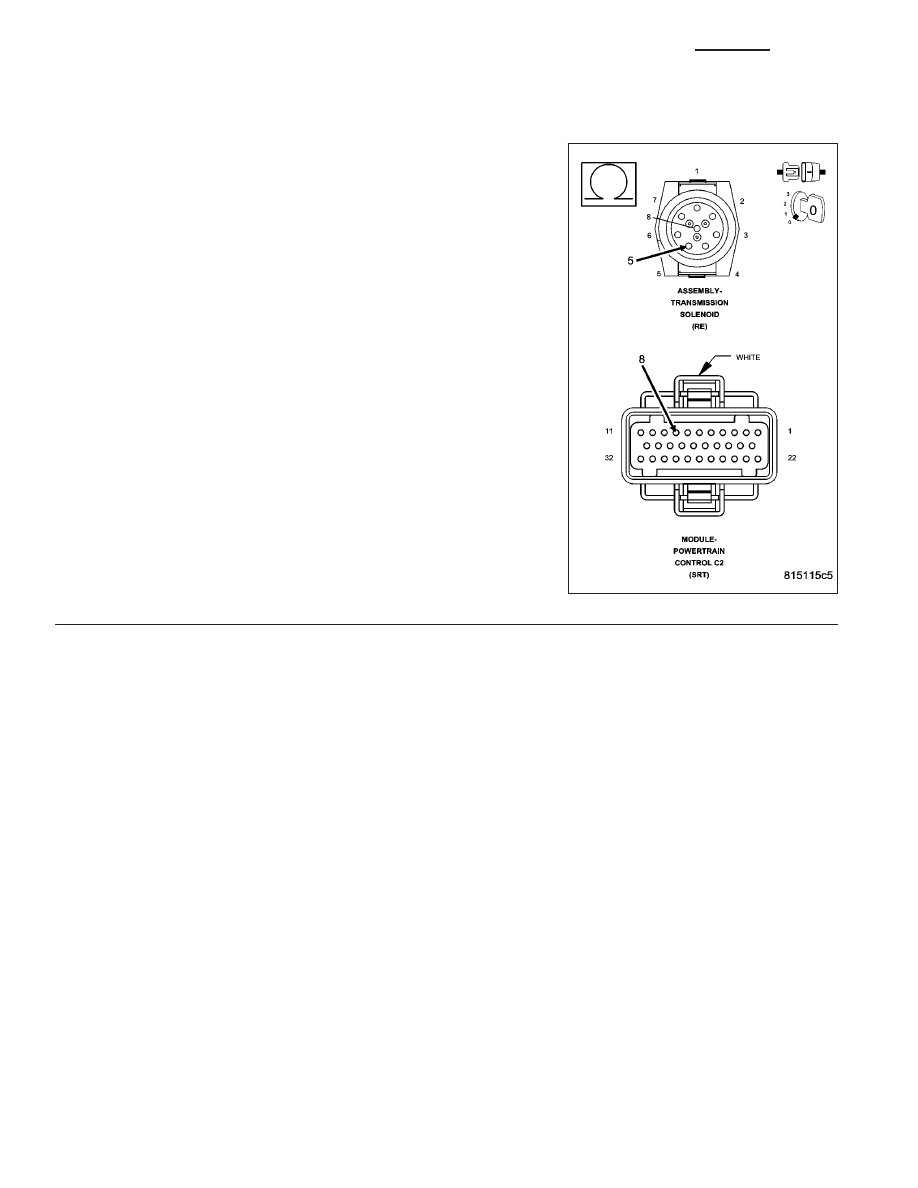

Measure the resistance of the (T118) Governor Pressure Solenoid
Control circuit between the Transmission Solenoid Assembly harness
connector and the PCM C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (T118) Governor Pressure Solenoid Control cir-

cuit for an open.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (GAS). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

21 - 734

AUTOMATIC TRANSMISSION - 48RE - GAS - ELECTRICAL DIAGNOSTICS

DR/DH

P0748-PRESSURE SOL CONTROL/TRANS RELAY CIRCUITS (GAS) (CONTINUED)

5.

CHECK THE (T118) GOVERNOR PRESSURE SOLENOID CONTROL CIRCUIT FOR A SHORT TO GROUND

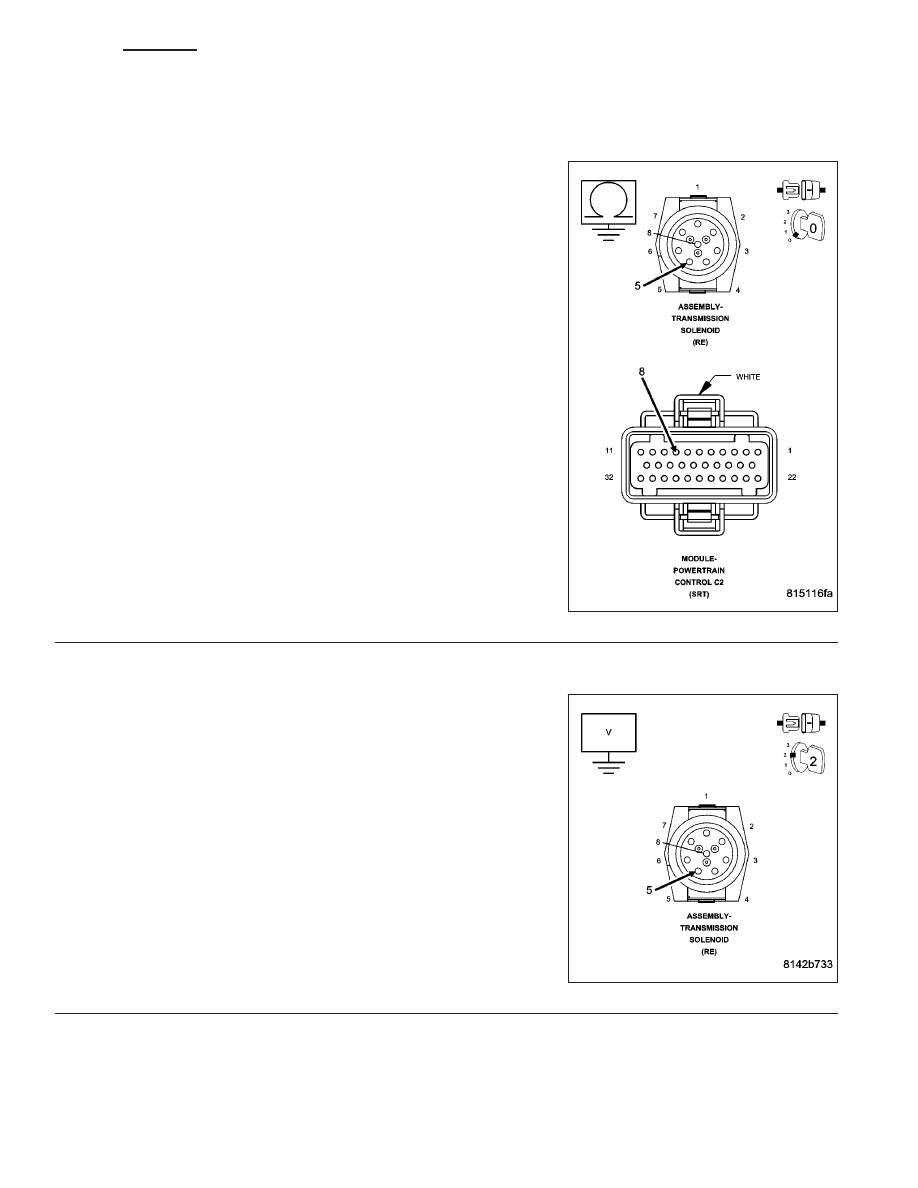

Measure the resistance between ground and the (T118) Governor
Pressure Solenoid Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T118) Governor Pressure Solenoid Control cir-

cuit for a short to ground.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (GAS). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Go To 6

6.

CHECK THE (T118) GOVERNOR PRESSURE SOLENOID CONTROL CIRCUIT SHORT TO VOLTAGE

Ignition on, engine not running.

Measure the voltage of the (T118) Governor Pressure Solenoid Con-
trol circuit.

Is the voltage above 0.5 volt?

Yes

>> Repair the (T118) Governor Pressure Solenoid Control cir-

cuit for a short to voltage.

Perform RE TRANSMISSION VERIFICATION TEST VER -
1 (GAS). (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC - 48RE - STANDARD PROCEDURE)

No

>> Go To 7
