SENSOR-TEMPERATURE/PRESSURE-MAP

DESCRIPTION

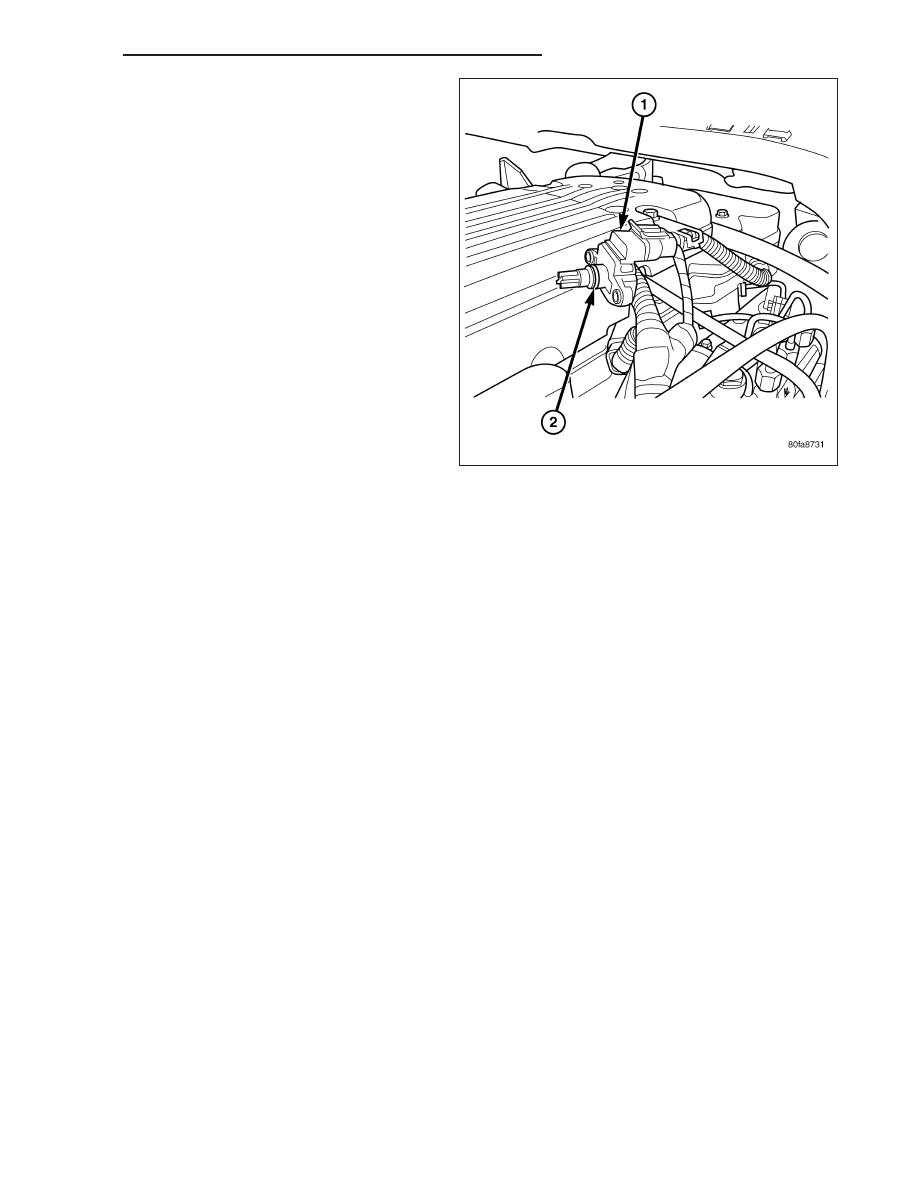

The combination, dual function Intake Manifold Air
Temperature Sensor/MAP Sensor (2) is installed into
the top of the intake manifold.

OPERATION

The combination, dual function Intake Manifold Air Temperature Sensor/MAP Sensor is installed into the top of the
intake manifold with the sensor element extending into the air stream.

The IAT portion of the sensor provides an input voltage to the Engine Control Module (ECM) indicating intake man-
ifold air temperature. The MAP portion of the sensor provides an input voltage to the ECM indicating turbocharger
boost pressure.

REMOVAL

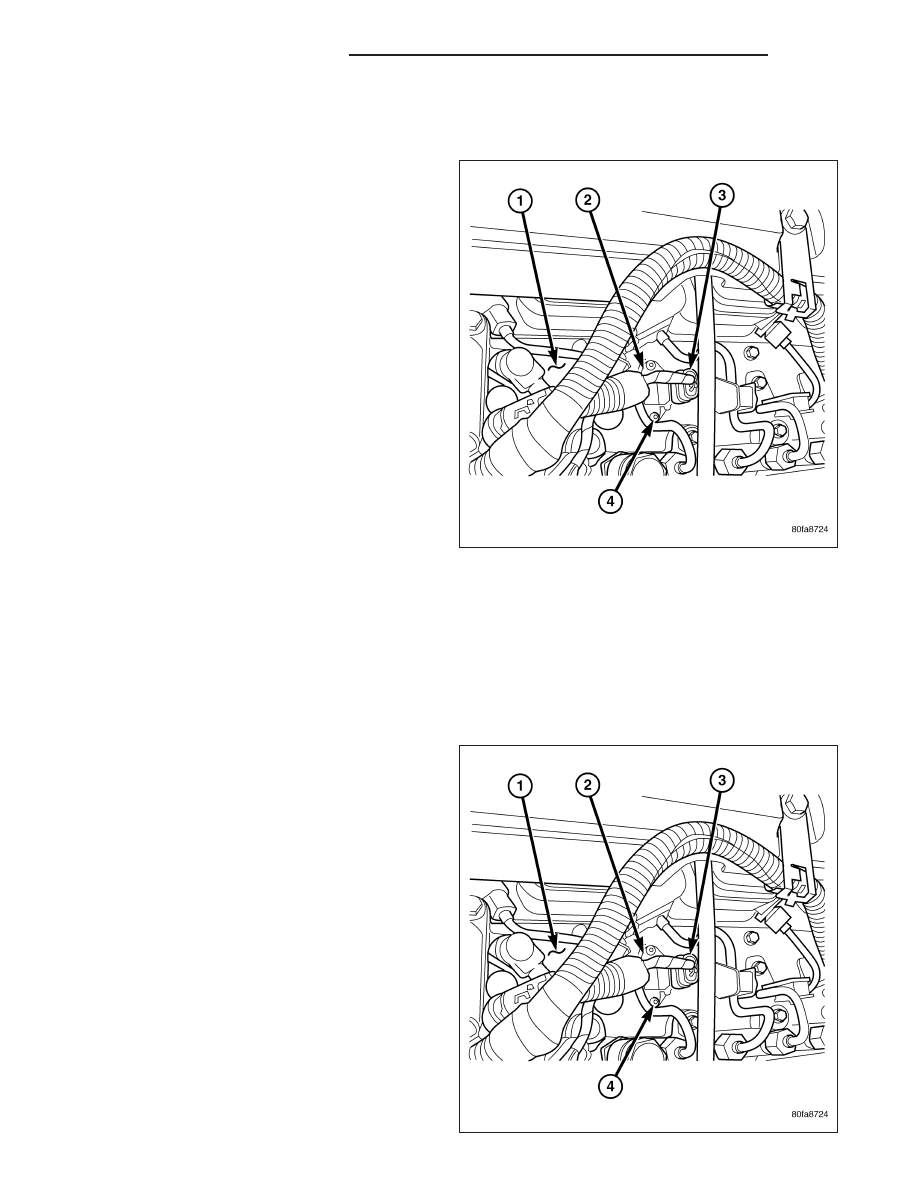

The combination, dual function Intake Manifold Air
Temperature

Sensor/MAP

(IAT/MAP)

sensor

is

installed (2) into the top of the intake manifold.

1. Clean area around sensor.

2. Disconnect electrical connector (3) from IAT/MAP

sensor.

3. Remove two T-15 Torx headed screws (4).

4. Remove sensor from intake manifold.

14 - 152

FUEL INJECTION - DIESEL

DR/DH

5. Check condition of sensor o-ring (2).

INSTALLATION

1. Check condition of sensor o-ring.

2. Lubricate sensor o-ring with clean engine oil.

3. Clean sensor mounting area at intake manifold.

4. Position sensor into intake manifold.

5. Install and tighten 2 sensor mounting screws to 1 N·m (9 in. lbs.) torque.

6. Connect electrical connector to sensor.

SENSOR-MAP

DESCRIPTION

A combination, dual function Intake Manifold Air Temperature Sensor/MAP Sensor is used. Refer to Intake Air Tem-
perature Sensor/MAP Sensor for information.

SWITCH - PTO

DESCRIPTION

This Engine Control Module (ECM) input is used only on models equipped with aftermarket Power Take Off (PTO)
units.

OPERATION

This input is used only to tell the ECM that the aftermarket PTO (Power Take Off) unit has been engaged. The ECM
will disable (temporarily shut down) certain OBD II diagnostic trouble codes when the PTO unit is engaged.

DR/DH

FUEL INJECTION - DIESEL

14 - 153

STEERING

TABLE OF CONTENTS

page

page

STEERING

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING

POWER STEERING SYSTEM

. . . . . . . . . . . . . 2

POWER STEERING FLOW AND PRESSURE

. 4

SPECIAL TOOLS

STEERING

. . . . . . . . . . . . . . . . . . . . . . . . . . . 6

COLUMN

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

GEAR - INDEPENDENT FRONT SUSPENSION

. . 31

GEAR - LINK/COIL

. . . . . . . . . . . . . . . . . . . . . . . 35

LINKAGE - INDEPENDENT FRONT

SUSPENSION . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

LINKAGE - LINK/COIL

. . . . . . . . . . . . . . . . . . . . 55

PUMP

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

PUMP - SRT-10

. . . . . . . . . . . . . . . . . . . . . . . . . . 78

STEERING

DESCRIPTION

CAUTION: MOPAR

T

ATF+4 is to be used in the power steering system. No other power steering or auto-

matic transmission fluid is to be used in the system. Damage may result to the power steering pump and
system if any other fluid is used, and do not overfill.

Power steering systems consist of:

•

Steering column

•

Rack and pinion steering gear

•

Belt driven hydraulic steering pump

•

Pump pressure and return hoses

•

Oil Cooler

OPERATION

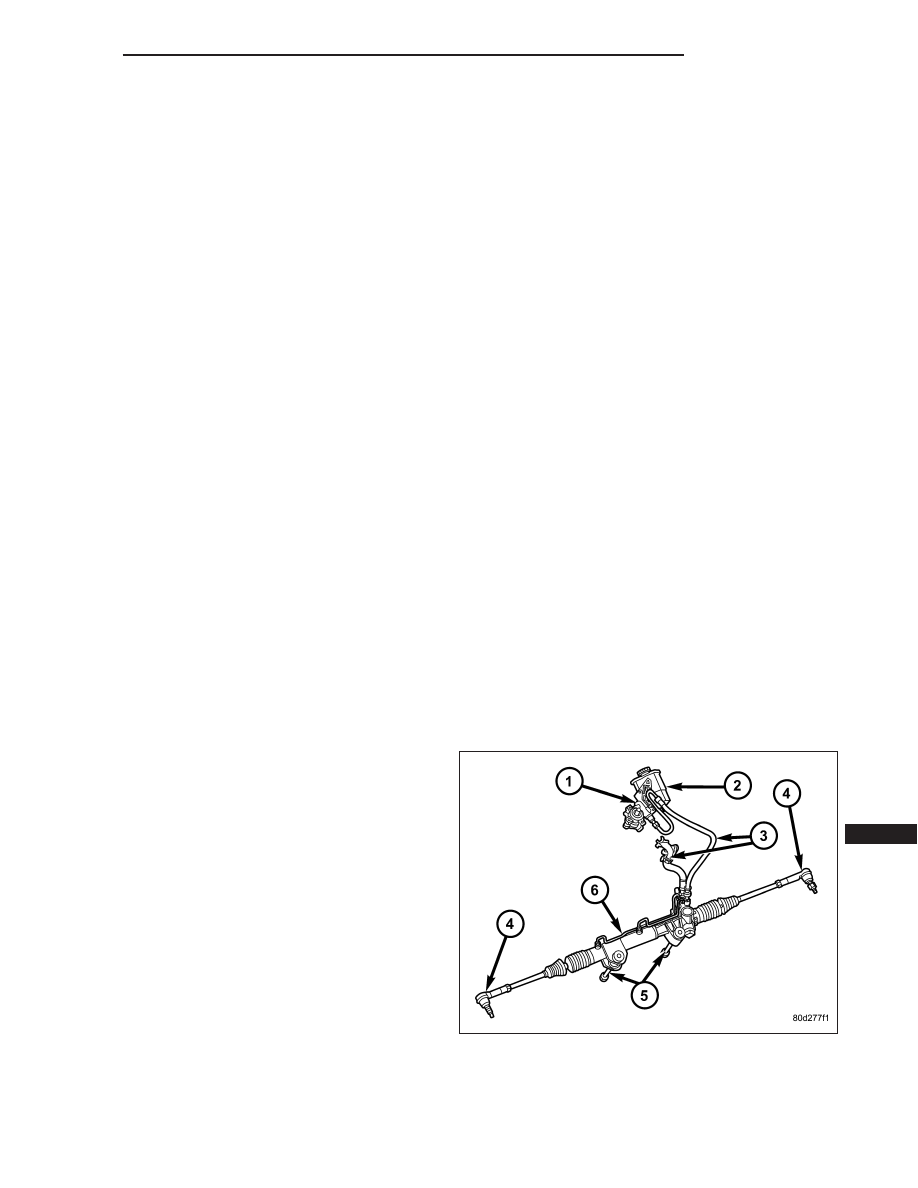

The steering column shaft is attached to the gear pin-
ion. The rotation of the pinion moves the gear rack
from side-to-side. This lateral action of the rack
pushes and pulls the tie rods (4) to change the direc-
tion of the front wheels.

Power assist is provided by an engine mounted
hydraulic pump which supplies hydraulic fluid pressure
to the steering gear (6).

DR/DH

STEERING

19 - 1
