Dodge Ram. Manual - part 151

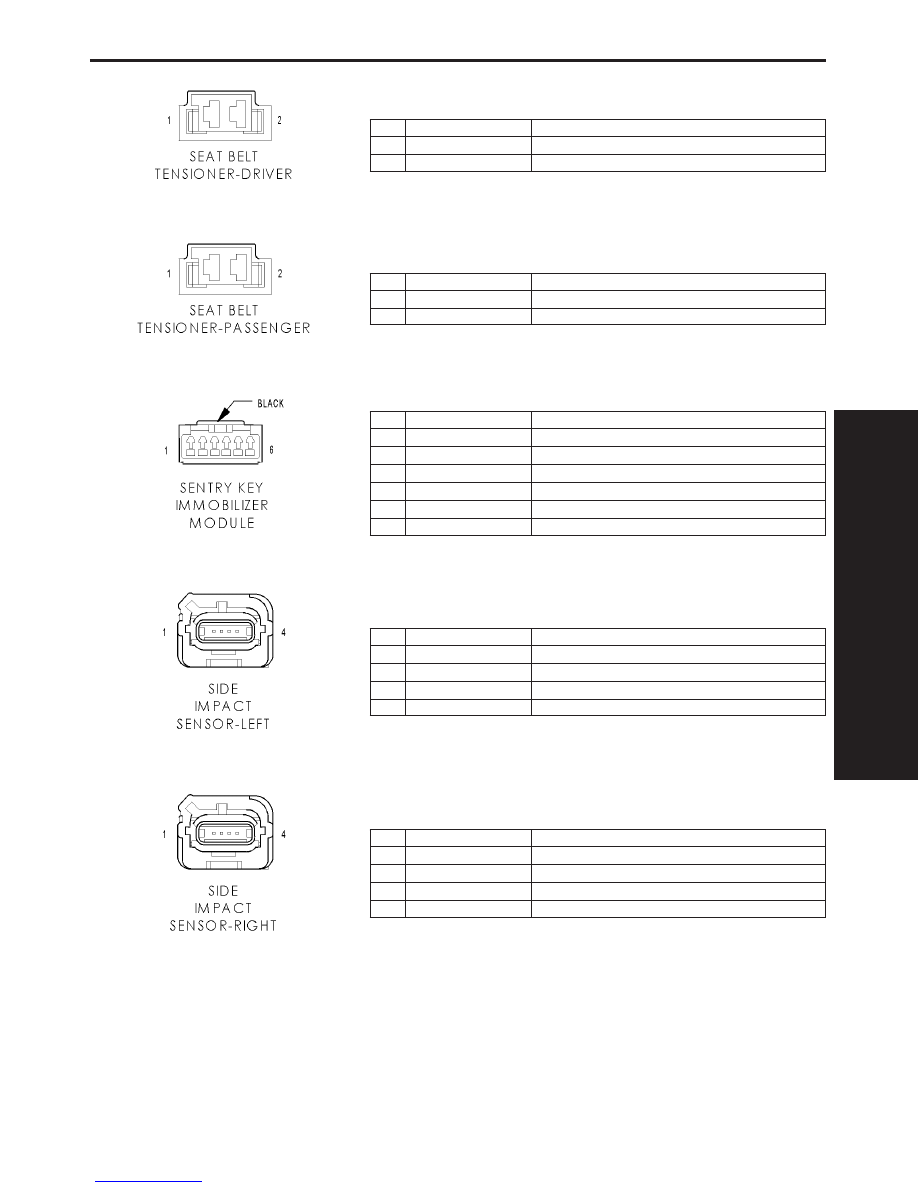

SEAT BELT TENSIONER-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

2

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

SEAT BELT TENSIONER-PASSENGER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

SENTRY KEY IMMOBILIZER MODULE (SKIM) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 20BK/WT

GROUND

6

A919 20RD

FUSED B(+)

SIDE IMPACT SENSOR-LEFT - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R13 20LG/TN

LEFT SIDE IMPACT SENSOR 1 SIGNAL

2

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

3

-

-

4

-

-

SIDE IMPACT SENSOR-RIGHT - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

2

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

3

-

-

4

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

601

CONNECTOR PINOUTS

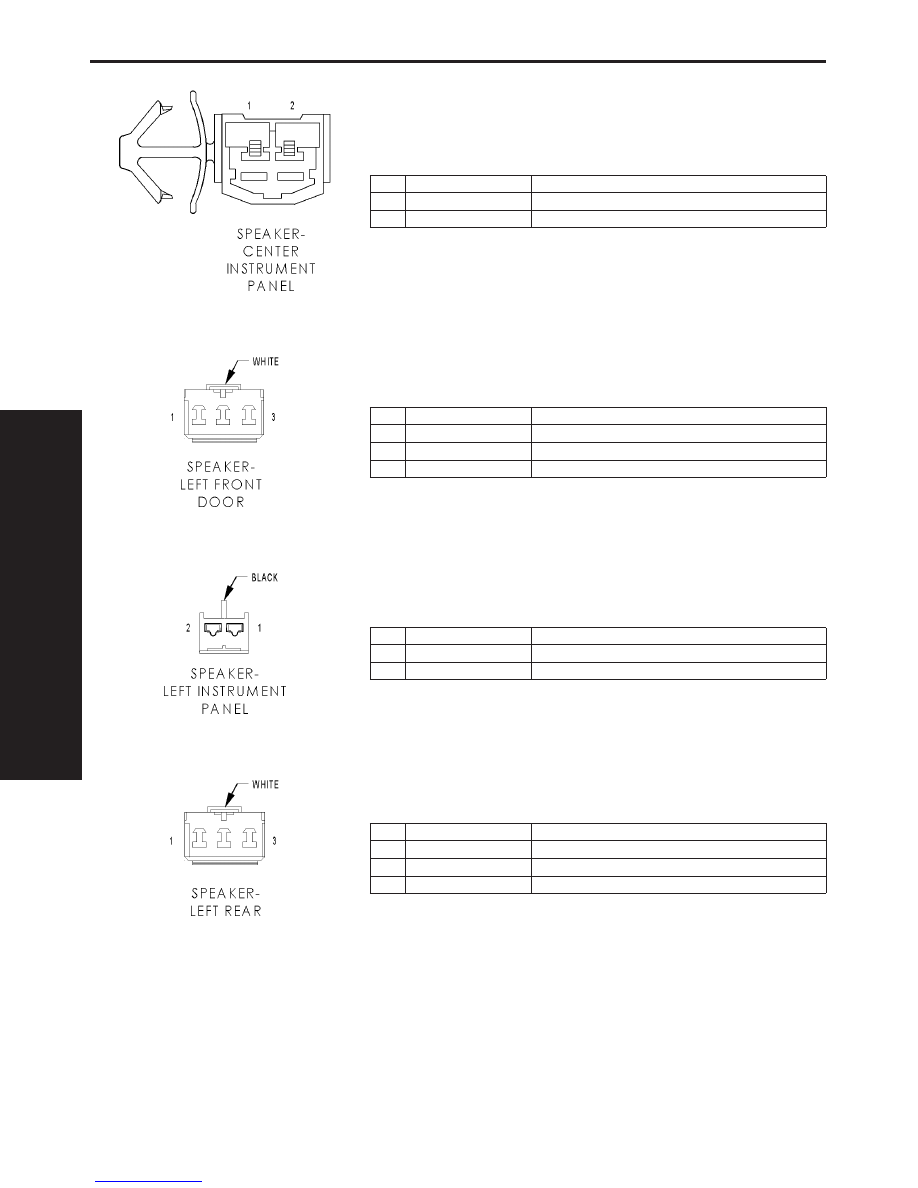

SPEAKER-CENTER INSTRUMENT PANEL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X299 18GY/YL

LEFT INSTRUMENT PANEL SPEAKER (-)

2

X208 18GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

SPEAKER-LEFT FRONT DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X155 18DG/LB

LEFT FRONT DOOR SPEAKER (-)

2

-

-

3

X153 18DG/YL

LEFT FRONT DOOR SPEAKER (+)

SPEAKER-LEFT INSTRUMENT PANEL - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X299 18GY/YL

LEFT INSTRUMENT PANEL SPEAKER (-)

SPEAKER-LEFT REAR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X205 18GY/LG

LEFT REAR SPEAKER (+)

2

-

-

3

X295 18GY/DG

LEFT REAR SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

602

CONNECTOR PINOUTS

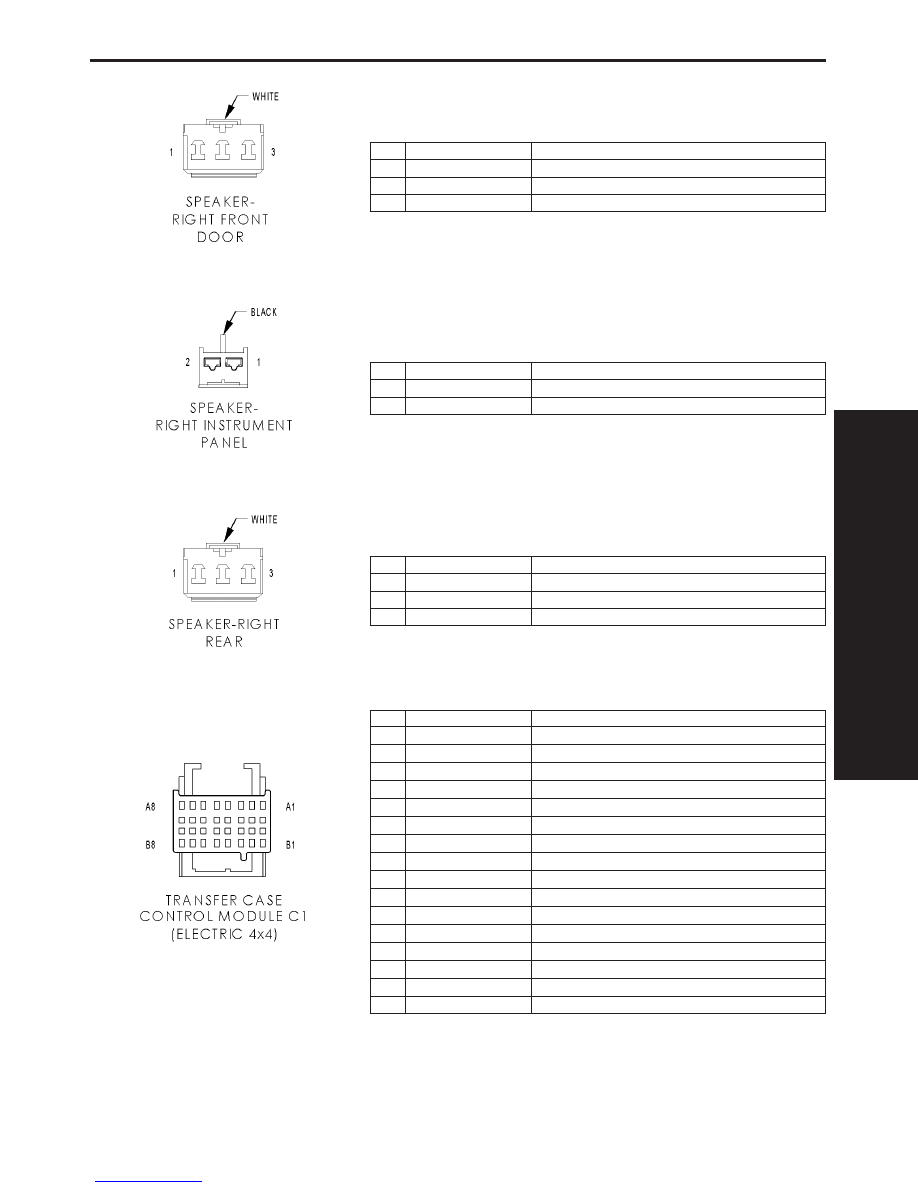

SPEAKER-RIGHT FRONT DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X156 18GY/LB

RIGHT FRONT DOOR SPEAKER (-)

2

-

-

3

X154 18GY/YL

RIGHT FRONT DOOR SPEAKER (+)

SPEAKER-RIGHT INSTRUMENT PANEL - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X208 18GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X298 18GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

SPEAKER-RIGHT REAR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X206 18GY/LG

RIGHT REAR SPEAKER (+)

2

-

-

3

X296 18GY/DG

RIGHT REAR SPEAKER (-)

TRANSFER CASE CONTROL MODULE C1 (ELECTRIC 4x4) - 16 WAY

CAV

CIRCUIT

FUNCTION

A1

D25 20VT/DB

PCI BUS

A2

-

-

A3

-

-

A4

G92 20VT/OR

4WD LOW INDICATOR

A5

G91 20VT/WT

4WD HIGH INDICATOR

A6

K977 20BR/WT

MODE SELECT

A7

T885 20YL/GY

MODE SENSOR GROUND

A8

Z905 18BK

GROUND

A9

-

-

A10

-

-

A11

-

-

A12

G95 20VT/BR

NEUTRAL INDICATOR

A13

G2 20BR/WT

IGNITION SWITCH SENSE

A14

D200 20WT/LG

MODE SENSOR D

A15

-

-

A16

Z905 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

603

CONNECTOR PINOUTS

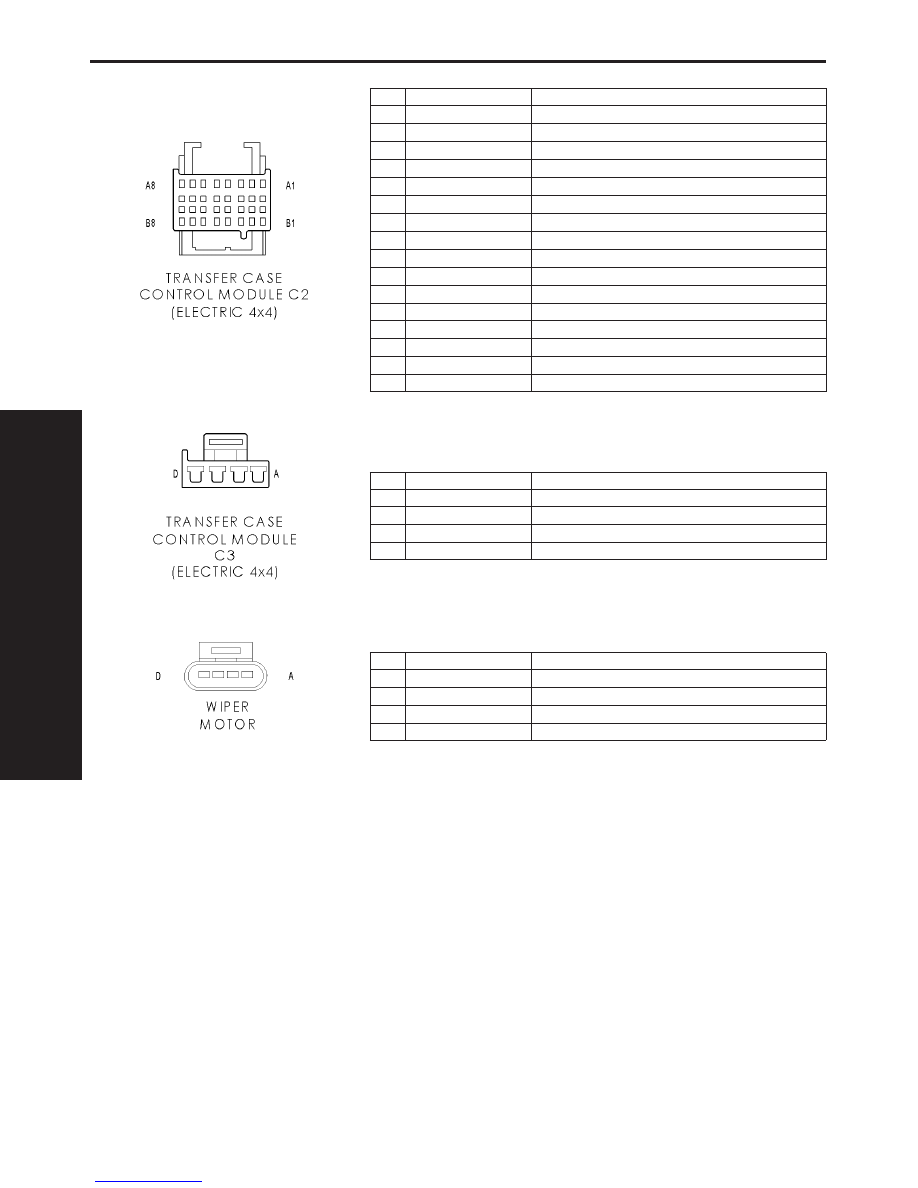

TRANSFER CASE CONTROL MODULE C2 (ELECTRIC 4x4) - 16 WAY

CAV

CIRCUIT

FUNCTION

B1

D202 20WT/VT

MODE SENSOR B

B2

D201 20WT/DG

MODE SENSOR A

B3

-

-

B4

-

-

B5

-

-

B6

T41 20YL/DB

TRS T41 SENSE

B7

-

-

B8

T313 20YL/LG

5 VOLT MODE SENSOR SUPPLY

B9

-

-

B10

D203 20WT/BR

MODE SENSOR C

B11

-

-

B12

-

-

B13

-

-

B14

-

-

B15

-

-

B16

T322 20DG/GY

5 VOLT SELECTOR SWITCH SUPPLY

TRANSFER CASE CONTROL MODULE C3 (ELECTRIC 4x4) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z905 16BK

GROUND

2

A34 16RD/WT

FUSED B(+)

3

T315 16YL/BR

SHIFT MOTOR CONTROL A

4

T316 16YL/GY

SHIFT MOTOR CONTROL B

WIPER MOTOR - 4 WAY

CAV

CIRCUIT

FUNCTION

1

W7 20BR/GY

WIPER PARK SWITCH SENSE

2

Z103 18BK/WT

GROUND

3

W3 16BR/WT

WIPER RELAY LOW SPEED OUTPUT

4

W4 16BR/OR

WIPER RELAY HIGH SPEED OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

604

CONNECTOR PINOUTS
